Односкатная крыша: устройство конструкции стропильной системы, инструкция как сделать, видео и фото

Крыша с одним скатом из шифера

Прежде всего понадобится выполнить укладку брусьев:

  1. Элементы устанавливаются с шагом в 75–80 см в верхней части стены.
  2. В качестве опоры для брусьев применяется мауэрлат.
  3. Далее производится армирование. Промежуток между рейками и арматурой надо заполнить пенопластом.
  4. Поверх планок устанавливаются стропила. Число элементов соответствует числу балок перекрытия.
  5. После этого под наклоном устанавливаются балки, которые закрепляются гвоздями к мауэрлату.
  6. Чтобы было комфортнее работать, на стропильные ноги можно установить рейки, по которым строители смогут ходить в процессе сооружения кровли. По окончании работ их надо демонтировать.

Далее выполняется обрешётка из брусков 50х50 см. Для монтажа шифера требуется волновая обрешётка. Под листом шифера должно находиться по 4 бруска. Первый из них является местом нижнего нахлеста. Затем монтируется 2 детали обрешётки, которые придерживают шифер в центральной части. Затем устанавливается последний брусок, который применяется в качестве удерживания листа сверху.

Если предполагается применение листов длиной 1,75 м, то расстояние между брусьями должно быть 44 см. Установка листов осуществляется начиная с подветренной стороны. Нижние слои будут немного заходить под верхние. Выкладка материала производится так:

  1. Первый лист надо устанавливать в месте свеса над фронтоном.
  2. В первом ряду монтируется ещё 2 листа.
  3. Укладывается 2 листа в следующем ряду, а в начальном — 1 лист.
  4. В дальнейшем действия выполняются по аналогии.

Установку листов рекомендуется начинать с подветренной части

Важно следить за тем, чтобы листы по вертикали заходили за друг друга на 17–22 см. Горизонтальный нахлёст должен составлять одну волну

Углы листов надо надрезать, чтобы исключить неровности в местах пересечения 4 листов.

Свесы обрезаются так, чтобы габариты выступающего отрезка были равны длине нахлёста, увеличенной на 0,5 см. Это позволит стыковать поблизости расположенные листы с зазором в несколько милиметров. Не допускается разламывать углы шифера, так как это может повлечь за собой уменьшение прочности и появление трещинок.

Резать материал можно при помощи ножовки или болгарки с кругом по камню. Образовавшиеся срезы понадобится закрасить, иначе через некоторое время они могут начать ржаветь.

Виды стропильных систем на односкатной крыше

Существует три варианта строительства односкатной кровли, выбор которых зависит от типа и размеров самого строения.

1. Висячая стропильная систем

Висячая система монтируется при редких обстоятельствах, только когда между основными несущими стенами нет капитальных перегородок. Вовремя сооружении такой крыши, для облегчения работы, на балки перекрытия помещается временный настил из досок. На этом настиле и собираются фермы стропильной системы. Для того чтобы висячая система была прочной, параллельные стены, на которые будут помещаться балки перекрытия, должны быть выгнаны на одинаковую высоту. При необходимости этот тип устройства применяют в домах, возведенных из любых применяемых в строительстве видов материалов.

Стропильная система может представлять собой конструкцию по типу фермы

2. Насланная система стропил

Насланные стропильные системы различаются тем, что их ставят в строениях с внутренними капитальными перегородками, которые делаются прибавочными опорами для балок перекрытия.

Крепление стропил на мауэрлате

В насланных системах стропила устанавливают жестко на переднюю стену, на которой заблаговременно поставлен мауэрлат, а нижний их край фиксируют как жестко, так и на скользящие крепления. Данными сооружениями односкатной крыши чаще всего покрывают кирпичные или каменные дома. Для устойчивости конструкции ставят дополнительные распорные элементы.

3. Скользящая стропильная система

Скользящая стропильная система применяется преимущественно для бревенчатых срубов, так как она позволяет избежать деформации устройства крыши, в случае если дом даст усадку. При конструкции этого вида крыши, стропила строго закрепляют на лицевой стене, на мауэрлате, а нижнюю их часть прикрепляют к мауэрлату только скользящими креплениями.

Скользящие крепления стропил к мауэрлату

Скользящие крепления стропил к мауэрлату

Некоторые рекомендации по монтажу стропильной системы

  • Рекомендуется последовательно монтировать стропила: в первую очередь, ставят боковые элементы всей стропильной системы. После чего они служат ориентиром. От одного элемента к другому можно провести шнур, который станет уровнем для остальных деталей. Промежуток между стропилами должен соответствовать расстоянию между балок перекрытия.
  • Установленные стропила для стабильности связывают с балками перекрытия стойками, подкосами и другими элементами. Скрепление их производят металлическими скобами и уголками. Это обеспечивает жесткость конструкции.
  • Стропила укладывают поперек строения на расстоянии от 500 до 800 мм друг от друга. Чем шире постройка, тем должны быть длиннее и массивнее стропила. Их сечение варьируется от 80×150 мм и выше. К примеру, если стропила закрепляются над пролетом в 6-7 метров, то размер в сечении стропил должен быть не менее 110×200 мм.
  • Перед изготовлением стропил выбирается высококачественный, сухой пиломатериал, не имеющий трещин, обзола и крупных сучков, в особенности в областях их соединения с другими деталями. Стропила делают из толстых досок или бруса.
  • В случае нехватки длины заготовок в связи с большой шириной строения, их необходимо стыковать. Скрепление двух частей стропила в одну деталь рекомендуется класть на опорные балки или, если они состоят из досок, одна из них должна находить на другую не менее, чем на 50см. Иногда стропила составляют даже из трех частей. В этом случае центральная часть стропила выдвигается на крайние также на расстояние в 50см.

При большой длине ската стропила приходится наращивать

Технология возведения своими руками

Основная часть расходов для односкатной крыши уйдет на приобретение древесины

На начальном этапе нужно сформировать замысел объекта, изобразить его на эскизе, а уже затем сделать чертеж. На основании составленных схем несложно правильно рассчитать потребность в материалах и оборудовании. Специалисты рекомендуют делать пошаговый и поэтапный план, чтобы не ошибиться с последовательностью монтажа.

Для работы потребуется:

  • рулетка;
  • ножовка;
  • молоток;
  • киянка;
  • уровень;
  • отвес;
  • шуруповерт;
  • рубанок;
  • фреза;
  • ножницы;
  • маркер;
  • степлер.

Расходные материалы (гвозди, шурупы, болты, уголки, пластины) приобретаются на килограммы с запасом до 20%.

Армопояс для односкатной крыши

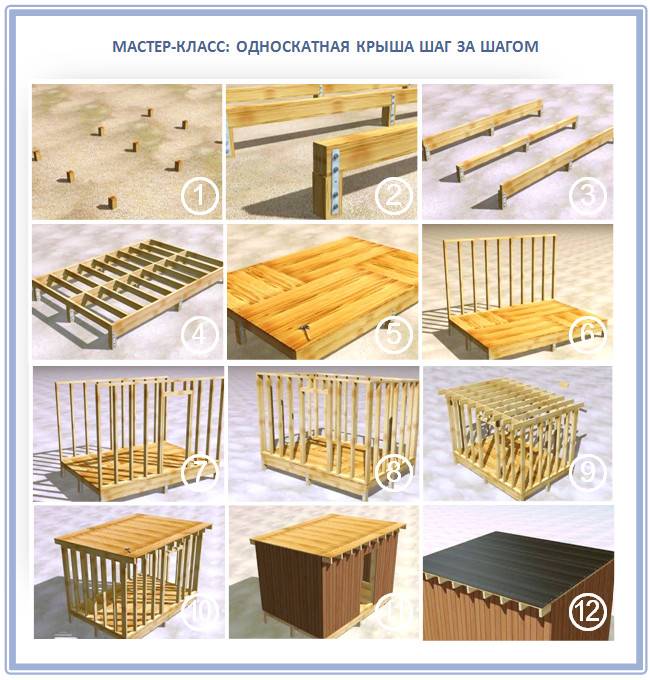

Односкатная крыша своими руками изготавливается в такой последовательности:

  1. Обустройство армопояса, если строительство ведется на стенах из кирпича или газобетона.
  2. Укладка гидроизоляции.
  3. Монтаж мауэрлата по периметру здания.
  4. Установка стоек и верхней опорной балки.
  5. Выпиливание и закрепление стропил в соответствии с проектом.
  6. Установка промежуточных деталей, предназначенных для придания каркасу прочности и устойчивости — распорок, подпорок, стяжек, ветровых досок.
  7. Обустройство реечной или сплошной обрешетки.
  8. Обшивка обрешетки гидроизоляционной пленкой.
  9. Укладка кровельного материала.
  10. Проведение утепления рулонным, плитным, насыпным или напыляемым материалом.
  11. Прикрепление к каркасу мембранной пленки.
  12. Строительство фронтона.

В заключение проводится внутренняя отделка чердачного пространства.

Особенности конструкции односкатной кровли

Существуют вентилируемые и невентилируемые односкатные крыши. При выборе конкретного варианта ориентируйтесь преимущественно на назначение постройки. Невентилируемые односкатные кровли, как правило, размещаются над террасами. В такой ситуации будет достаточно наклонить скат на 3-5 градусов

Однако зимой владельцу террасы с такой кровлей придется уделять дополнительное внимание чистке кровли от снежных насыпей

Как построить вентилируемую крышу

Вентилируемые кровельные системы монтируются на домах, саунах и прочих строениях, требующих создания благоприятного микроклимата. Для обеспечения вентилируемости достаточно создать зазор между слоями изоляционных материалов и подготовить технологические отверстия на боковых торцах кровли. Вентилируемые крыши служат заметно дольше своих невентилируемых аналогов.

Односкатные кровельные конструкции обустраиваются на простейших стропильных системах. Технология строительства такой крыши требует обязательного наличия мауэрлата – это опорный брус, зафиксированный на внешних стенах. На этот брус будут опираться стойки стропильной системы.

Уклон конструкции создается благодаря разности высот стен дома. Если несущие стены здания имеют одинаковую высоту, на соответствующей стене (с учетом требуемого направления уклона) закрепляется фронтон. Благодаря этой простой конструкции будет задана требуемая разность высот.

При выборе конструкции системы стропил важно учитывать такой параметр как длина пролета. В случае если стены, на которые опираются стропильные ноги, удалены друг от друга не больше чем на 450 см, дополнительное укрепление стропил не делается. В противном же случае стропила подпираются при помощи подстропильной ноги – это брусок, нижний конец которого опирается на лежень

В противном же случае стропила подпираются при помощи подстропильной ноги – это брусок, нижний конец которого опирается на лежень

Последний же представляет собой дополнительный опорный элемент, зафиксированный вдоль стены, имеющей большую высоту. Данная рекомендация актуальна для случаев, когда пролет между соседними стенами составляет 4-6 м

В противном же случае стропила подпираются при помощи подстропильной ноги – это брусок, нижний конец которого опирается на лежень. Последний же представляет собой дополнительный опорный элемент, зафиксированный вдоль стены, имеющей большую высоту. Данная рекомендация актуальна для случаев, когда пролет между соседними стенами составляет 4-6 м.

Если пролет имеет длину в пределах 6-12 м, середина стропил должна надежно опираться на специальный прогон, зафиксированный на стойках. По бокам от такой стойки устанавливаются подстропильные ноги. Параллельно по отношению к опорным стенам располагается упоминавшийся ранее лежень. Расстояние между стойкой и стеной в каждом направление может составлять максимум 600 см.

Если же длина пролета составляет более 12 м, монтируются 2 опоры из прогона с привлечением лежня и укрепляющих стоек. Опоры располагаются не далее чем на 600 см от стен. Промежуток между отдельными стойками должен быть не больше 30-35% суммарной длины всего пролета. Для скрепления стоек друг с другом используйте схватку.

Между стропилом и опорными стойками закрепляются стропильные ноги. Каждая стойка комбинируется с одной подстропильной ногой. Стойки же закрепляются в направление к несущей стене, расположенной на минимальном удалении.

Стоит ли делать «односкатку» для жилого дома?

До недавнего времени односкатные крыши нельзя было назвать популярными в России. Так уж сложилось исторические, что из-за ветров и обильных снегов в этой стране наиболее практичными себя показали именно двускатные крыши, которые в более снежных регионах были острыми, а в более ветреных – пологими.

И чисто визуально коренное население привыкло видеть на домах крыши с уклоном хотя бы в 30-40°, где есть традиционный чердак для хранения самого разного. А односкатные крыши несут в себе такие неудобства:

  1. Малопонятное пространство у верхнего мауэрлата. Под мансарду его не используешь, а чердак получается необычным. Оставить же без чердака – тогда вся геометрия внутреннего помещения будет казаться ломанной и вызывать дискомфорт.
  2. На односкатной крыше дождевая вода оказывает в два раз большее давление, чем у двускатной. Почему? Все просто: по одному скату течет вся жидкость, которая на него попадет, пока не упадет на землю. А если вы возьмете и переломите этот скат пополам, «домиком», то теперь вода разделится у конька на два потока. А это – в два раза меньшее количество и наплыв. Вот почему односкатные крыши проблематичны в плане протечек, особенно, если неправильно подойти к выбору кровельного материала.
  3. Односкатная крыша представляет собой одну целостную плоскость, а это – настоящий парус. Вот почему при бурях и сильных ветрах в первую очередь страдают именно такие крыши.
  4. Необходимость в прочной стропильной системе. Нагрузка здесь всегда распределена меньше, чем у двускатной крыши, а потому стропила придется делать толще и прочнее.
  5. Усложненная вентиляционная система, которой иногда вообще не уделяют никакого внимания, а потом удивляются короткому сроку службы таких крыш.
  6. Еще минус такой крыши в том, что в обильные снегопады ее придется очищать, иначе может случиться излом кровельного материала и строительной системы. А в обычные дни, наоборот, снег сам сходит с такой крыши, причем не лавинообразно, а постепенно.
  7. Непопулярность экспериментов. Даже больше: рисковать собственными вложениями в строительство не хотят ни богатые, ни бедные, а конструкторы и вовсе впадают в отчаяние от любой необычной крыши.

Вот из-за всех этих причин односкатные крыши в нашей стране в 99% случаев встречаются только на банях, гаражах и летних дачных домиках. Хотя при этом в малоснежном и не особо ветреном регионе такая крыша могла принести немало бонусов, включая тот же необычный стильный дизайн.

Каркасные дома с односкатной крышей и вовсе считаются самыми энергосберегающими. Это не учитывая то, что площадь южной стены в таком доме будет самой большой, а северная стена – самой маленькой. Теперь видите разницу с двускатными проектами? Причем сама северная сторона еще строится без окон, и служит одной из стен подсобного помещения: котельни, бойлера или каптерки, где хранится садовый инвентарь. А вот наличие чердака под крышей в частном строительстве уже считается отжившим свое время.

Односкатная крыша замечательна тем, что обладает:

  • Простой конструкцией. Настолько простой, что при небольшом частном строительстве для нее даже не делают особо точных расчетов. Здесь не нужно подгонять скаты к друг другу, добиваться идентичности их веса и нагрузки на стены. Не нужны сложные поддерживающие системы, которые часто встречаются в других видах крыш.
  • Высокой практичностью. Кроме основных функций крыши, ее при минимальном угле наклона также используют как открытую площадку для самых разных целей.
  • Надежностью. Ввиду свой простоты и незатейливости, такая крыша на самом деле еще и самая надежная среди всех других.

А из практических сторон выделим такие:

Возможность устроить дом без чердака и связанных с ним проблемы.
Оригинальная геометрия потолка, которую задействуют как отдельный дизайнерский элемент.
Отсутствие конька и щелей под ним.
Возможность отводить дождевую воду и снег с крыши только в одну сторону – куда наклонен скат

Это важно, если прямо перед вашим домом ходят люди (как на улицах города) или же вы разбили красивый сад и не хотите заливать его в дожди.. И, конечно, простота строительных работ:

И, конечно, простота строительных работ:

Монтаж односкатной кровли (пошаговый сценарий)

Односкатная крыша в каркасном доме, монтаж которой планируется выполнить, должна быть рассчитана специалистами. Во-первых, это избавляет от лишней траты строительного материала. Во-вторых, позволяет быть уверенным в том, что кровля выдержит все испытания природы (ветра, дожди и снегопады).

Итак, монтаж начинаю с детального просчета. Это даст мне точное сечение верхнего бруса, которое может быть 100*50 мм, 150*50 мм, 200*50 мм, 220*50 мм. Укажет на точки, которые нуждаются в установке подпор или укосов (при балочной системе). Покажет слабые места в брусе, куда возможно придется установить прямоугольную ферму.

1 вариант – балочная система.

Монтаж балочной системы начинаю после установки стен и формирования перекрытия верхнего этажа. По верхней и нижней стене делаю разбивку с указанием мест установки наслонных стропил (верхняя балка кровли). Разбивку делаю с шагом 600 мм.

Возле мест установки стропил провожу монтаж перфорированного уголка, через отверстия которого буду закреплять стропила. Предварительно в нижней части балок делаю гнезда в тех местах, где будет соприкосновение с верхней обвязкой стены. Наборку стропил делаю по всей площади кровли.

После установки стропил начинаю монтаж нижней обрешетки, которую выполняю из доски толщиной 25-30 мм. Доска может быть обрезной или необрезной, но обязательно зачищаю её от остатков коры. Обрешетку допускается крепить с небольшими прозорами, учитывая то, что пространство под крышей будет неэксплуатируемое.

Поверх обрешетки (с наружной стороны кровли) закрепляю паробарьерную пленку. Монтаж веду снизу вверх с обязательным перехлестом и герметизацией стыков скотчем. Паробарьер закрепляю, оборачивая стропила сверху.

В полость между стропилами укладываю плиты изоляции из минеральной ваты или пенополистерола. Пенопласт категорически применять нельзя, так как это горючий материал.

Утеплитель закрываю гидробарьером. Его крепление проводим степлероп к стропилам, а затем по верху балок фиксирую рейкой толщиной 2-3 см. Эти рейки выполняют роль контробрешетки, образовывая вентиляционный зазор.

По верху контробрешетки монтирую верхнюю обрешетку. В зависимости от финишного материала её устанавливаю с равным прозором (под металлочерепицу или штучную черепицу) или со свободным расстоянием, чтобы потом закрепить листы ОСП под монтаж гибкой черепицы или еврорубероида.

На сформированную поверхность креплю финишное покрытие, выбор которого зависит от угла наклона кровли.

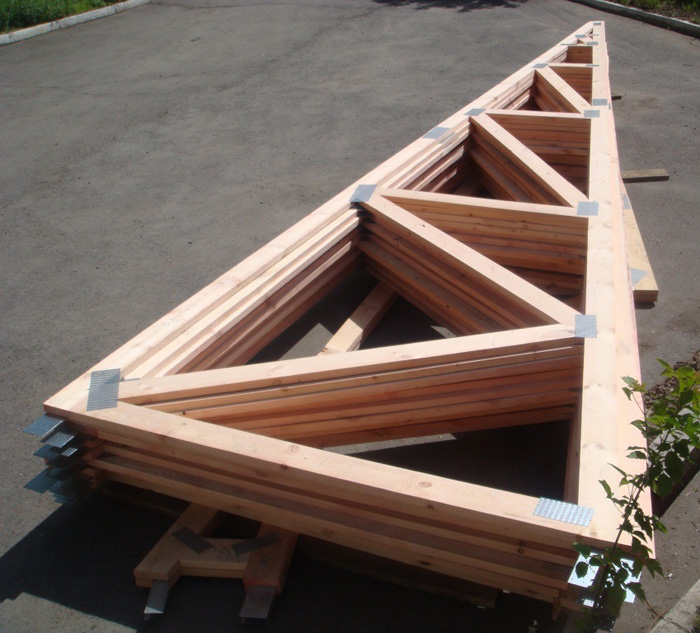

2 вариант – система треугольных ферм.

В этом варианте монтаж выполняется быстрее и технологичнее. Использование ферм в случае, когда возводится каркасный одноэтажный дом с односкатной крышей, позволяет уменьшить сечение верхнего пояса до размеров 50*40 мм.

Фермы изготавливаются централизованно на заводе в одном размере и доставляются на участок в готовом виде.

Монтаж такой системы проводится сразу после монтажа стен. Отличительной особенностью такого варианта является то, что нижний пояс ферм может служить балками для формирования чернового потолка дома.

Установку конструкций начинаю также после проведения разбивки по противоположным стенам с таким же шагом – 600 мм. Первой ставиться фронтонная ферма, которую закрепляю прямо на стене с помощью перфорированных уголков, установленных на опорных (для ферм) стенах.

Вторую ферму устанавливаю согласно разметки и скрепляю с первой, временной балкой по верхнему поясу.

Установку и крепление остальных конструкций провожу аналогично.

После установки каркаса кровли провожу зашивку фасадного (высокого) фронтона, что позволяет скрепить между собой все конструкции.

Изнутри здания по нижнему поясу ферм монтирую паробарьер с перехлестом полос и герметизацией стыков.

По всей плоскости потолка пробиваю обрешетку обрезной доской без прозоров (в сплошную).

В этом варианте я выполняю утепление потолка, а все пространство от кровли до утеплителя остается холодным, но отлично вентилируемым.

Между фермами укладываю утеплитель так, чтобы был скрыт нижний пояс, который обычно составляет высотой 100 мм.

Обрешетку на верхний пояс ферм начинаю набивать снизу вверх после монтажа первой полосы гидробарьера. То есть в этом варианте гидробарьерная пленка и доска обрешетки монтируются практически одновременно.

Окончив монтаж обрешетки, креплю финишное кровельное покрытие.

Гидроизоляция плоской или малоуклонной односкатной крыши

Этот вопрос достаточно важен, поэтому рассмотрим его отдельно. Плоские или почти плоские односкатные крыши, которые обычно застилают рулонными кровельными материалами, требуют усиленной гидроизоляции.

Поэтому для них вначале выполняется первичная гидроизоляция поверх ровной поверхности (плиты или сплошного настила на балках перекрытия), потом монтируется утеплитель под стяжку, далее – еще два или более слоев гидроизоляции.

Необходимый для стока дождевой воды уклон обеспечивается так называемой «разуклонкой», то есть насыпью из керамзита, которая позволяет увеличить толщину стяжки с одной стороны и уменьшить с другой.

Для ремонта или улучшения свойств плоской кровли часто пользуются жидкими битумно-полимерными мастиками, наносимыми в два-три слоя.

Также эти мастики используют для гидроизоляции примыканий кровли, например, к парапету. Однако в целом кровли с уклоном менее 5…10 градусов в одноэтажных частных домах используются редко – климат нашей страны не располагает к подобному стилю застройки. Чаще подобные варианты применяются в многоэтажном строительстве.

При малоуклонных крышах удобна также гибкая черепица. Она укладывается поверх слоя гидроизоляции и дает надежную защиту от атмосферных осадков.

Проводим изоляционные работы

Паро и теплоизоляция производится внутри помещения.

Материалы для теплоизоляции укладывают между стропил – для этого хорошо подходит минвата, с которой проще работать, и которая имееет длительный эксплуатационный период. Чтобы повысить энергоэффективность, для теплоизоляции можно использовать доски или плиты МДФ, которыми обшиваюся стропила.

Пенопласт или пенополистирол тоже применяют в качестве теполоизоляторов

Здесь важно плотно укладывать утеплитель на стропила, чтобы не допустить ни малейших щелей

Для пароизоляции используют плотную пленку — ее крепят к стропилам небольшими гвоздиками либо с помощью строительного степлера. Обязательно обработай все стыковочные места герметиком, чтобы изоляция была более результативной.

Порядок монтажа односкатной крыши

Технологический процесс монтажа односкатной крыши начинается с устройства мауэрлата, после чего возводится система стропил и монтируется обрешетка, а в завершении создается кровельный «пирог» из изоляционных материалов и финишного покрытия.

Мауэрлат – один из важнейших элементов системы. Функции мауэрлата описывались ранее. Для изготовления данного компонента отлично подойдет прочный брус размерами 15х10 см.

Стропила можно изготовить из клееного бруса 10х10 см или доски размерами 15х5 см. В случае, если стропильную ногу приходится собирать из двух частей, сделайте все так, чтобы стык опирался на стойку.

Предварительно в местах прилегания стропильных ног к мауэрлату в стропилах нужно создать специальные технологические вырезы. Для скрепления элементов конструкции используйте гвозди. При выборе шага установки стропил ориентируйтесь на ширину теплоизоляционно го материала. Также обязательно учитывайте вес будущего финишного покрытия. Чем тяжелее кровельный материал – тем меньшие пролеты должны быть между стропильными ногами.

Ранее приводились рекомендации к действию в ситуациях, когда стены дома имеют одинаковую высоту. Выполните их, прежде чем действовать дальше.

Первый шаг. Установите стропила. Лучше всего собирать элементы системы стропил на земле. Наиболее популярным вариантом стропильной системы для односкатной крыши являются наклонные стропила.

«Ноги» наклонных стропил опираются на внешние стены под требуемым углом. Сверху элементы соединяются и надежно опираются на деревянный брус. Последний поддерживается за счет подкосов и стоек. Подкосы крепятся к несущим наружным стенам или перегородкам.

Односкатная крыша. Стропила

Второй шаг. Набейте обрешетку поперек стропил. Обрешетка, равно как и контробрешетка, традиционно изготавливается из брусков 5х5 см. Однако все чаще владельцы отдают выбор в пользу сплошной обрешетки, для изготовления которой используется фанера либо доски соответствующей толщины. Сплошная обрешетка максимально удобна, надежна и универсальна.

Третий шаг. Создайте контробрешетку. Для этого набейте вдоль стропильных ног деревянные рейки. Так вы обеспечите зазор между утеплителем и финишным кровельным покрытием. Этот зазор нужен для вентиляции.

Подготовка стропильной конструкции, контробрешетка

Четвертый шаг. Уложите утеплитель в пространство между стропилами. Чаще всего используется минеральная вата. Не менее распространенным материалом является пенопласт. При желании вы можете использовать более дорогой и современный теплоизоляционны й материал. В большинстве случаев достаточно теплоизоляции толщиной 10 см. В регионах с очень холодным климатом толщину слоя утеплителя рекомендуется увеличить.

Пятый шаг. Со стороны чердака закрепите к стропильной системе пароизоляционную пленку. Она безо всяких проблем крепится с помощью строительного степлера и скоб. Также эту работу можно выполнить до укладки утеплителя, разницы никакой.

Контробрешетку фиксируют поверх стропил в продольном направлении

Шестой шаг. Уложите поверх утеплителя гидроизоляционны й материал. Лучше использовать специальную пленку, которая будет пропускать испарения из подкровельного пространства, но не позволит воде проникнуть внутрь. Такие пленки продаются в строительных магазинах. Для закрепления гидроизоляции используйте строительный степлер и скобы.

Седьмой шаг. Уложите выбранное кровельное покрытие. На этом этапе все индивидуально и порядок работы зависит от того, какое именно финишное покрытие вы выбрали. Придерживайтесь рекомендованной технологии.

На этом устройство односкатной крыши можно считать практически завершенным. Останется лишь установить дополнительные аксессуары в виде водостока, флюгера и т.д. В этом моменте ориентируйтесь на собственные предпочтения.

Таким образом, монтаж крыши безо всяких проблем выполняется своими руками. В возведении односкатной кровельной конструкции нет абсолютно ничего сложного, нужно лишь во всем следовать инструкции и не забывать полученные рекомендации.

Делаем односкатную крышу своими руками

Технология выполнения односкатной крыши

  1. Первым этапом строительства крыши является установка мауэрлата и балок перекрытия, а также стропил. Их конструкция зависит от выбранного типа стропильной системы. Стропила выполняют из сухой сосновой доски толщиной 50 мм. До начала возведения стропильной системы необходимо обработать все деревянные элементы антисептиком и огнезащитой.
  2. Для стропил скользящего типа выполняют стену разной высоты так, чтобы обеспечить выбранный угол наклона крыши. Балки перекрытия врезают в верхний брус нижней стены сруба и в соответствующий брус противоположной стены до установки мауэрлата. На стены устанавливают  мауэрлат – опорный брус. К деревянным стенам его крепят с помощью металлических скоб. В мауэрлате выбирают пазы под стропила, к верхнему мауэрлату стропила крепят жестко, с помощью скоб или уголков и саморезов. К нижнему мауэрлату стропильные ноги крепят с помощью специального крепежа, обеспечивающего скольжение стропил при усадке.Шаг стропил зависит от расчетной нагрузки и обычно составляет 60-120 см.

  3. Стропила наслонного типа, в отличие от скользящих, жестко крепятся и к верхнему, и к нижнему краю крыши. Балки перекрытий кладут в заранее заготовленные гнезда в стенах, обработав их гидроизоляцией. Нижнюю часть стропильных ног закрепляют на балках перекрытий или на мауэрлате с помощью металлических накладок, образующих жесткое крепление. Вверху наслонные стропила опираются на стойки или на мауэрлат верхней стены. Для придания конструкции большей устойчивости используют подкосы и промежуточные стойки, установленные на балках перекрытий. Их крепят на металлические скобы или уголки. Последовательность установки стропил такова: сначала устанавливают крайние стропила, между ними туго натягивают бечевку и выравнивают по ним остальные стропильные ноги с шагом, равным промежутку между балками перекрытий.

  4. Стропильную систему висячего типа собирают на ровной площадке. Сначала собирают одну ферму, поднимают ее и ставят на крышу, подгоняют при необходимости и используют как шаблон для остальных ферм. Устанавливают их на стены, обработанные гидроизолирующими материалами, с выбранным шагом стропил.

  5.  При устройстве стропил необходимо обеспечить с обеих сторон свесы, достаточные для защиты стен от осадков. При невозможности их устройства к стропилам крепят дополнительные доски – «кобылки».
  6.  При устройстве стропил необходимо обеспечить с обеих сторон свесы, достаточные для защиты стен от осадков. При невозможности их устройства к стропилам крепят дополнительные доски – «кобылки».

  7. Невентилируемую кровлю необходимо утеплить, в противном случае на ней будет образовываться конденсат. Для устройства утеплительного «пирога» снизу к стропилам подшивают необрезную доску, на которую укладывают пароизоляционную пленку. Пленку кладут поперек стропил, без натяга, полосы пленки при этом укладывают внахлест, с проклейкой стыков скотчем. Поверх пленки кладут плиты волокнистого или вспененного утеплителя, слой гидроизоляционной пленки и обрешетку выбранного типа.

  8. Поверх обрешетки укладывают выбранное кровельное покрытие по соответствующей технологии, закрепляют карнизные и ветровые планки, водостоки, выполняют обшивку фронтонов и стен. С крыши из гладких материалов, например, профнастила, возможен обвальный сход снега во время оттепели, поэтому на них дополнительно устанавливают снегозадержатели.

Возведение односкатной крыши, при всех ее достоинствах, не всегда возможно. При большом количестве осадков, сопровождаемых ветром, а также большой снеговой нагрузке лучше выбрать другой тип крыши, двускатную или вальмовую.

Угол наклона ската

Основным параметром односкатной крыши считается угол наклона ее ската. От его величины зависит способность противостоять осадкам (особенно снегу) и ветровой нагрузке.

При выборе и расчете угла необходимо учитывать все влияющие факторы

Важно учитывать, что увеличение наклона ведет к удорожанию всей конструкции

Снеговые и ветровые нагрузки

Климатические факторы в виде осадков и ветра требуют разнонаправленному подходу в выборе наклона ската. Для обеспечения самотока воды и соскальзывания снега требуется увеличение угла наклона, но это приводит к повышению парусности.

В этом вопросе следует учитывать реальные климатические условия региона. При значительной снеговой нагрузке угол должен составлять 20-25°. Для Средней полосы РФ он выбирается примерно 18-20°.

Ветровую нагрузку необходимо учитывать в районах, где бывают сильные ветра, а порой и ураганы. Для них необходимо устанавливать крышу с уклоном в пределах 5-10°.

Определение угла наклона

Угол наклона ската зависит от высоты опорной стены и длины боковой стены. Определяется он из расчета прямоугольного треугольника: tgA=Н/L, где:

  • Н – разница между высотами противоположных опорных стен,
  • L – длина боковых стен, т.е. расстояние между опорными стенами.

Инструкция по кровельному монтажу

Односкатная крыша будет очень прочной и надежной только, если вы подобрали качественный материал и не уклоняетесь от инструкции по укладке.

Этап 1. Монтаж деревянной опоры под стропила

Несущие стены первым делом оборудуются мауэрлатным брусом с сечением не менее 10 см. К нему крепятся стропила. Наклон кровли напрямую зависит от сечения бруса. Чем больше наклон, тем больше сечение. Перед укладкой бруса пропитайте его антисептическими средствами. Между кирпичом или бетоном и брусом проложите рубероид. Чем длиннее будет брус, тем лучше. Устанавливается брус строго с использованием уровня. Горизонтальность укладки должна быть строго соблюдена. Крепление бруса к несущей стене выполняется в два шага. Сначала его нужно наживить на несколько болтов, после чего снова перепроверить точное соблюдение горизонтальности. После этого жестко затягивается на все анкерные болты. Шаг между анкерами должен соответствовать расстоянию между стропилами (10-15 см). Небольшое видео по креплению стропил односкатной крыши:

Этап 3. Монтаж стропил

Наиболее ответственным этапом работы строители считают укладку стропил в пазы. Очень важным аспектом является выдержка одинакового наклона для каждой отдельной опоры. Сначала нужно установить 2 крайних стропила, ориентируясь на стены. После этого натягивается вспомогательная леска между ними. Уровнем проверяется ровность размещения двух стропил и далее с помощью лески-ориентира укладываются остальные опоры, образуя единую плоскость. Каждую доску теперь прибивают к брусу длинными гвоздями от 12 см.

Этап 4. Обрешетка и дополнительный крепеж

Как уже говорилось выше, если пролет более 4 метров, имеется необходимость в усилении треугольными подпорками вдоль периметра крыши либо отбельными опорами по центру чердака. Проверить качество усиления можно небольшим весом. Качественно и правильно уложенные стропила не будут прогибаться от нагрузки среднего мужского веса (70-80 кг). Теперь стоит набить обрешетку поверх стропильной конструкции, добавить гидроизоляцию, теплоизоляцию и установить кровельный материал.

Недостатки односкатных крыш

Ничто не может быть без недостатков, это факт.Есть они и у односкатных крыш:

  • На односкатных крышах зачастую скапливается слишком много снега, из-за чего может продавиться или деформироваться покрытие, Эта проблема решается только увеличением наклона.
  • Слишком мало места для оборудования полноценного чердачного помещения или мансарды.
  • Слабые возможности теплоизоляции.
  • Внешний вид постройки с различной высотой несущих стен выглядит своеобразно и эстетические ожидания могут быть не оправданы.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
