Функции
Основная функция, которой обладает любой оцилиндровочный станок, – обработка бревен как тела вращения фрезерованием. Но чтобы сложить сруб, просто цилиндрических заготовок недостаточно. И в этом случае на помощь придут дополнительные возможности оборудования:
- выемка пазов для формирования различных замковых соединений;
- изготовление паркетных плашек, бруса;
- пиление погонных изделий;
- распилка лесоматериала на лафет и далее на обрезные доски;
- все стадии оцилиндровки бревен, начиная от черновой и заканчивая финальной;
- выемка монтажных чаш и компенсационных пазов.
При этом само бревно не переустанавливается, а в ходе работы меняются фрезы и отдельные узлы. В результате получают детали с широким диапазоном диаметра. Ограничение касается длины обрабатываемых бревен: санки рассчитаны на семиметровые заготовки. Умелое сочетание фрез с приемами работы позволяет изготовить сложные деревянные конструкции.

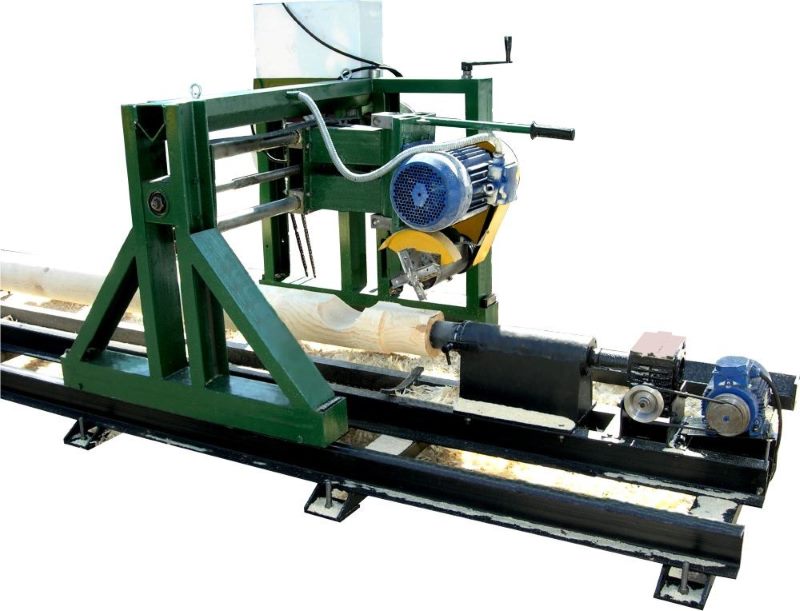

Создание самодельного станка

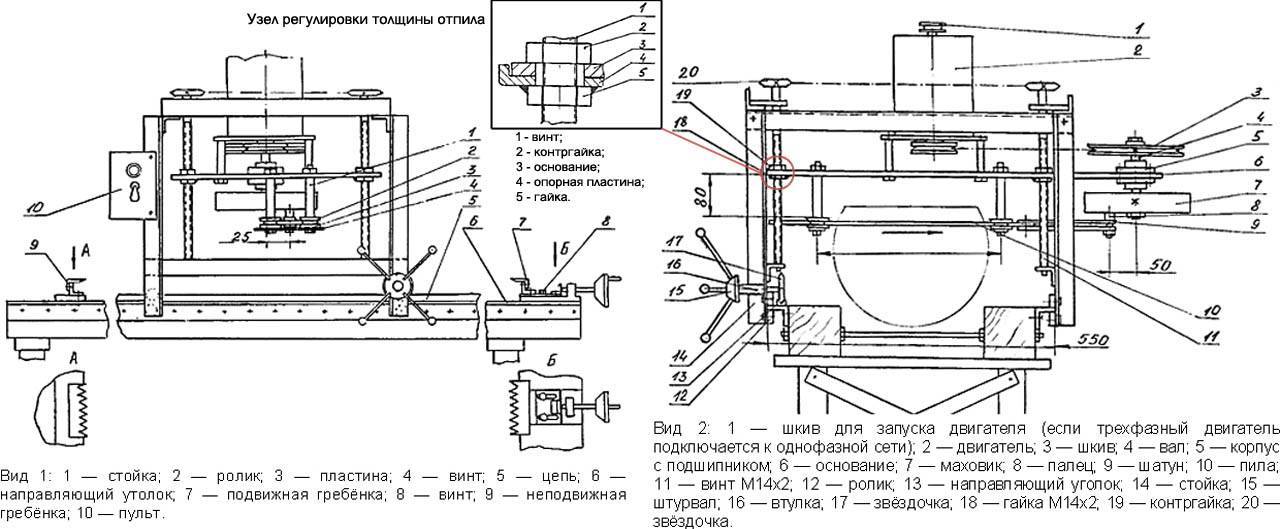

Схема создания своими руками рассматриваемого станка предусматривает использование пилорамы в качестве основы. При проведении работы будет установлен упор вместо переднего упора, для вращения заготовки будет устанавливаться ручка или мотор.
Довольно сложно создать свой режущий инструмент – сборную фрезу. Как правило, она изготавливается путем соединения нескольких частей из прочного материала. Для передвижения фрезы устанавливается рельса.
При планировании по установке оборудования стоит помнить о том, что окончательный вес, самой конструкции и заготовки, может достигать нескольких сотен килограмм. Именно поэтому следует проводить установку станка исключительно на бетонное основание или плотно утрамбованный грунт, на котором положен толстый и прочный брус.

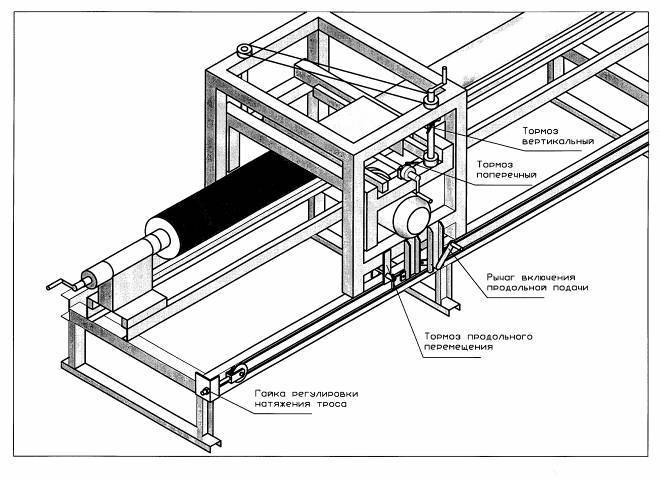

Оцилиндровочный станок, сделанный своими руками, не будет обладать высокой точностью и многофункциональностью как промышленные варианты исполнения, но для решения большого количества задач в быту его все же будет достаточно. Процесс сборки следующий:
Для начала следует провести сбор рамы. Для этого понадобится строительный уровень, так как погрешность не должна превышать показатель 0,5 мм на один метр. При сборку чаще всего используются прямоугольный брус из стали, реже трубы. Соединять их можно сваркой или разборным крепежным элементом, комбинировать их для упрощения процесса переустановки станка. Следующий шаг заключается в установке силовых агрегатов и бабок
Следует учитывать важность правильного выбора электродвигателя. Ранее только трехфазные варианты исполнения подходили для рассматриваемого случая, но современные варианты исполнения двухфазных моторов стало также возможно использовать (однако их стоимость довольно велика)
Уделяем внимание на правильно и надежность крепления силового кабеля
По возможности он защищается от механического воздействия
Устанавливаемый силовой механизм можно оборудовать стопором. Проводится заземление. Этому моменту также нужно уделить внимание, так как металлическая конструкция выступает в качестве проводника, и при несущественном повреждении силового кабеля электродвигателя ток может уходить на раму. При установке электродвигателя с тремя фазами для вращения бревна следует учитывать, что расположение фаз определяет направление движения выходного шпинделя. При смене фаз можно также изменить направление вращения. Стоит помнить о технике безопасности работы с электричеством, особенно в случае трехфазной сети с напряжением 380 В.
При креплении бабок обращаем внимание на надежность соединения. При этом их оси должны совпадать, так как в противном случае оцилиндрованный брус подобным станком будет иметь большую погрешность в размерах, во время работы может возникать биение
Особое внимание уделяется балансировке фрезы – не сбалансированная фреза приводит к быстрому износу всего оцилиндровочного станка. Заключительным этапом становится непосредственно установка фрезы, которая должна крепиться очень надежно, предусматривается наличие страхующего элемента.
Источник
Использование оборудования

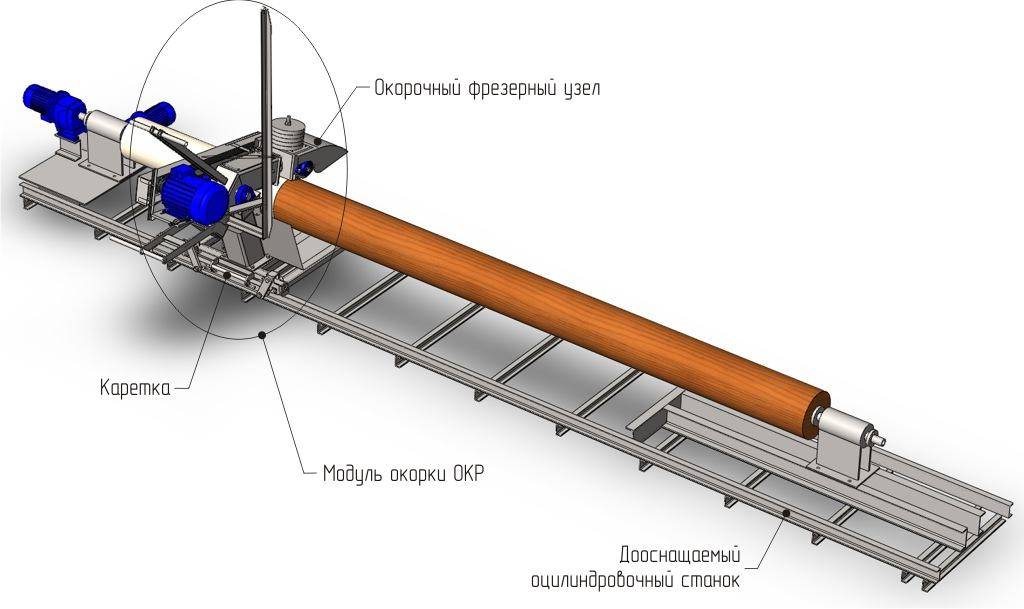

Современные станки позволяют провести оцилиндровку так, что подготовленное бревно пригодно для установки в стеновые конструкции без финишной обработки. Функционал может существенно различаться, зависит от особенностей конструкции оцилиндровочного станка и его стоимости.

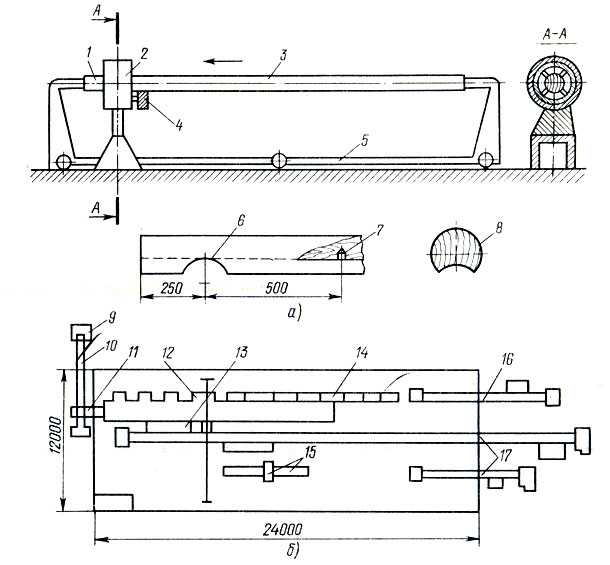

При рассмотрении все чертежей и моделей оборудования, которое используется для оцилиндровки бревен, следует уделить внимание на нижеприведенные моменты:
- Создание пазов, которые могут использоваться во время монтажа для решения различных задач.
- Производство обрезной доски, паркета, плашек.
- Выполнение работы по оцилиндровке, в том числе и финальный этап рассматриваемой задачи.
- Фрезерование поверхности древесины для достижения нужных показателей шероховатости.
- Создание венцовой чашки.
- Производство лафет путем распила леса.
- Создание компенсационного паза при помощи установленной дисковой пилы.
Следует учитывать тот момент, что оцилиндровочный станок, созданный своими руками, может не обладать всеми функциями, так как для этого при его производстве нужно использовать сложные проекты. Проще всего создать не универсальное оборудование, которое предназначено для решения конкретных задач, к примеру, оцилиндровки заготовок.
Формирование «чашек» — соединительных монтажных пазов

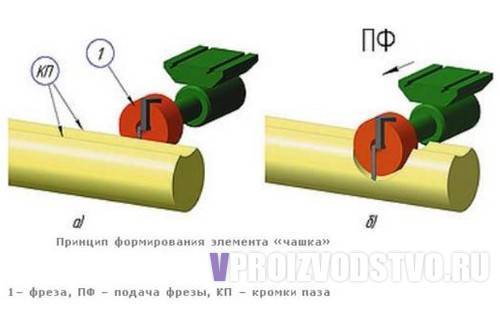

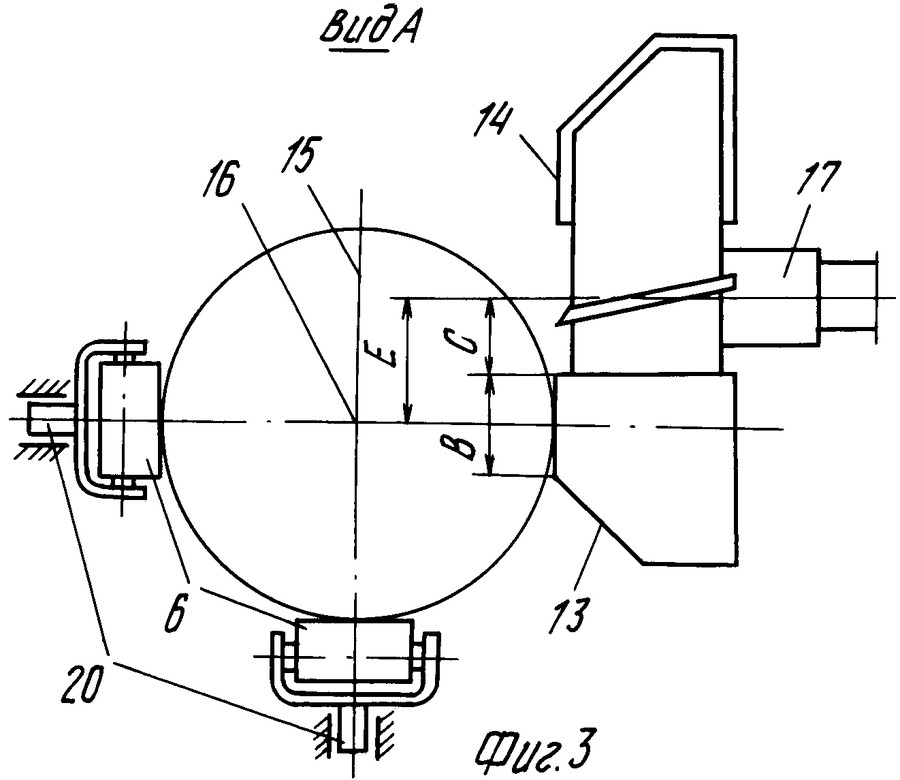

Элемент «чашка» выполняется при помощи фрезерного узла и прямолинейных направляющих, подающих инструмент. После формирования паза, фреза возвращается в исходное положение.
Такой конструктивный агрегат может быть частью технологического потока – опорной базой становятся кромки укладочного паза, на которые ориентируется ось «чашки». В наиболее распространенной компоновке фреза врезается в заготовку ниже центральной оси.
Но, как показывает практика, лучшие показатели точности демонстрируют станки позиционного типа, на которых чашкорезный аппарат установлен на суппорт с вертикальным расположением фрезы. В этом случае ось чашки может формироваться под различными углами к плоскости монтажного паза. Для такой работы чашкорезного агрегата необходимо, чтобы бревно поворачивалось вдоль оси и фиксировалось в новом положении.
Если оцилиндровочный станок не укомплектован чашкорезным модулем — оборудование для нарезки пазов можно купить и отдельно. Цена вопроса – от 100 000 руб.
Оцилиндрованное оборудование от компании Шервуд в Кирове: информация о компании и оцилиндровочных станках Шервуд
Получение строительной древесины без применения высокоточного оборудования невозможно. Позиции на рынке деревообработки давно и прочно занимает «Шервуд» – лидер по производству модернизированных станков для оцилиндровки бревна и изготовления качественных пиломатериалов. В чём преимущество востребованных механизмов, какие функции они выполняют?
О компании
Деятельность торговой марки начинается с 1968 года. Тогда база предприятия представляла собой небольшое конструкторское бюро по разработке оборудования. Славу контора снискала благодаря Олимпиаде-1980 — государственному заказчику чертежей на греческую колесницу.
Время менялось и инженеры компании в период 80–90 гг. начали производство станков для изготовления древесины для нужд частного строительства. Комплект из шести машин производил оцилиндровочное сырьё, но процесс шёл медленно и с неудобствами, приходилось каждый раз менять положение бревна. Тем не менее, продукция пользовалась спросом и получила распространение далеко за пределами Кировской области.
Сейчас оцилиндровка на «Шервуде» обладает всеми положительными качествами вследствие модернизации производственной линии оцилиндровочного «Шервуд ОФ-28Ц».
Шервудские станки
Родоначальниками нового оборудования можно назвать станки 664С и 663С. Один из них использовался для оцилиндровки бревна, второй производил фрезерные и торцовочные работы. Приходилось использовать рабочую силу, чтобы получить материал для сруба и работа шла медленно.
К 2000 году, на базе обоих машин появляется комбинированный 668С, имеющий ряд усовершенствований, влияющих на конечный результат:
- Упрощённая настройка резки.
- Высокое качество поверхности.
- Точное торцевание благодаря гидравлическому зажиму.
По причине нововведений, шервудская оцилиндровка стала поставляться на экспорт. Возросшая популярность характеризовалась возможностью исполнения комплекта сруба под заказ с любой архитектурой, можно сказать, что было положено начало производству домокомплектов.
Сейчас оцилиндровочные станки «Шервуд» многочисленны. На базе существующих идёт постоянная модернизация, которая усовершенствовала конечный продукт. Преимущества конкретных моделей следующие:
- Улучшенные технические характеристики. Например, ОФ-28С – за один проход осуществляет очистку ствола от коры, торцевание, оцилиндровку, шлифовку и фрезерование чашек.
- Станочное оцилиндрованное оборудование от компании «Шервуд» в Кирове имеют плавный регулировочный механизм, который за минуту обрабатывает стандартное бревно в 6 м.
- Оснащены подъёмным оборудованием, которое почти исключает труд человека.
- В срубе бревно произведённое станком 697С не крутит, так как с древесины снимается напряжение по всему стволу. Результат проверен много раз.
- Кроме оцилиндрованного продукта, 668С позволяет получать различные пиломатериалы: шпунтованную и обшивочную доску, обрезную половую и прочее. Сечение бревна и толщина досок могут быть разными.
- Кроме оцилиндровки, бревно получает точную выборку паза различной глубины, зависящей от сечения, это модель 685С.
Условия пользования не требуют комфортного помещения, достаточно закрытого и неотапливаемого. Популярным агрегатом среди покупателей в г. Кирове остаётся комбинированный «Шервуд 697С». Производительность увеличена до 800 п. метров за смену.
Где приобрести б/у и новое оборудование
Большинство мастеров, понимающих тонкости обращения с лесом, имеют мысль начать собственное производство. Приобретение станка 682с б/у – первый шаг к владению собственной пилорамой. Стоимость снижена на 10 – 15% от цены на новый механизм, что не говорит о потери им каких-либо производственных качеств.
Наоборот, станок, бывший в действии, легко справится с задачей. На ремонтные работы есть гарантия.
Новые машины поставляют заказчику после оформления договора и внесения 50% предоплаты.
Оборудование «Шервуд», производящее оцилиндрованное бревно работает с сырьём любых параметров, ограничения по максимальной длине нет, диаметр не может превышать 380 мм от комля.
Покупатель получает готовое к работе оборудование, а по специальной заявке «Шервуд» снабжает станки в Кирове дополнительными запчастями. Это оцилиндровочный и фрезерный узел.
Специалисты дадут необходимые рекомендации к месту установки.
