Обратный клапан

Обратный клапан на вентиляцию своими руками

Все конструкции обратных вентиляционных клапанов не очень сложны в изготовлении. При прокладке самодельных вентиляционных каналов, чаще всего они изготавливаются индивидуально, особенно если предусмотрен их монтаж внутри воздуховодов. Проще всего изготавливать самостоятельно пленочные обратные клапана.

Иногда они делаются и без установки вентиляторов, а монтируются на обычные вентиляционные решетки. Чаще всего в такой доработке нуждаются решетки на вентиляционных шахтах квартир, расположенных на верхних этажах многоквартирных домов, где собираются запахи со всех нижерасположенных помещений и частично проникают именно в верхние квартиры.

Работает такой клапан, реагируя на изменения давления воздуха в вентиляционном канале и помещении, где установлена такая решетка.

А вот доработка решетки со встроенным вентилятором пленочным обратным клапаном также доступна любому домашнему мастеру.

А сам процесс его создания показан в следующем видеоролике:

Кстати, на видео такой самодельный клапан установлен на обычной решетке без вентилятора.

Простейший обратный клапан на вентиляцию можно изготовить из других подручных материалов, как это сделал один из самодельщиков.

Причем он не использовал сложных креплений, а применил обычные пластиковые затяжки. Правда такой клапан может быть установлен только на конце открытого воздуховода.

Защитные отопительные клапаны

Помимо перепускного клапана отопления для нормальной работы системы необходим монтаж других типов регулирующей и защитной арматуры. В процессе работы теплоснабжения может появиться избыток воздуха, произойдет обратное движение теплоносителя. Для предотвращения этих явлений следует заранее предусмотреть монтаж воздушного клапана для отопления и обратного.

Виды защитных клапанов

В зависимости от функционального назначения существует два вида защитных клапанов – для удаления воздуха из системы и предотвращения обратного движения воды в трубах. Без этих элементов работа системы может быть нестабильна, что приведет к нарушению температурного режима, дестабилизации давления и созданию аварийных ситуаций.

• В местах с наибольшей вероятностью появления избыточного давления – после котлов, циркуляционных насосов, на коллекторах;
• На обратной трубе в обязательном порядке монтируется шариковый клапан отопления или его лепестковый аналог. Также необходима установка этого компонента в обвязке циркуляционного насоса;
• В самой высокой точке схемы — для удаления воздуха из системы. На радиаторы и батареи устанавливается кран Маевского.

Защитные клапана не должны ухудшать показатели работы отопительной системы. В первую очередь они устраняют возможные сбои в работе теплоснабжения. В «неактивном» состоянии эти компоненты системы не должны ухудшать скорость движения теплоносителя, влиять на температурный режим.

Воздушный клапан отопления

Во время работы теплоснабжения в трубах и радиаторах могут образовываться воздушные пробки. Причиной этому является большое содержание кислорода в воде, значение температуры теплоносителя свыше +100°С. В результате происходит окисление металлических компонентов, изменяется температурное распределение. Во избежание этих ситуаций необходима установка клапанов для стравливания воздуха из системы отопления.

Принцип работы воздушного клапана

В первую очередь воздушный клапан для теплоснабжения монтируется в группе безопасности вместе со спускным и манометром. В схеме отопления они располагаются на прямой ветке, ведущей от котла. В этом месте наиболее высокая температура теплоносителя, а также максимальные показатели давления. В коллекторной схеме обязателен монтаж спускных клапанов теплоснабжения на каждой гребенке.

• Кран Маевского. Устанавливается в радиатор (батарею) и нужен для удаления воздушных пробок;
• Автоматический воздухоотводчик. Монтируется в самой высокой точке системы, а также в группах безопасности. Через него выходит воздух из системы отопления.

Для последней модели важно соблюдать условия эксплуатации. После долгого простоя велика вероятность, что некоторые подвижные компоненты «залипнут» и тогда воздухоотводчик не сработает. Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую

Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую.

Обратный клапан отопления

В гравитационных системах и в схемах отопления без циркуляционного насоса всегда есть вероятность изменения направления движения воды. В этом случае возможно повреждение теплообменника котла из-за перегрева, а также выхода из строя других компонентов. Для предотвращения подобных ситуаций монтируется обратный клапан.

Принцип работы обратного клапана

В больших схемах отопления устанавливают шариковый клапан теплоснабжения. Под действием обратного потока воды шар из полимера перекрывает трубопровод, тем самым предотвращая движение теплоносителя. Как только направление изменяется — он под действием гравитации опускается вниз. По такому же принципу работает электромагнитный клапан для системы отопления. Разница заключается в управляющем элементе – для этого используется соленоид или электромагнитная катушка.

Преимущества монтажа электромагнитного клапана в системе отопления заключаются в следующем:

• Возможность подключения к программатору;
• Установка режима срабатывания устройства в зависимости от внешних факторов – температуры или давления;
• Надежность работы.

К недостаткам электромагнитных клапанов в теплоснабжении является их зависимость от подачи электроэнергии. В автономном отоплении применяется пружинный вариант обратного клапана. Напор воды постоянно действует на седло, сдавливая пружину. Как только изменится направление – произойдет автоматическое перекрытие движения теплоносителя.

Классификация по способу монтажа

Фланцевый клапан

При таком типе устройства обратный фланец и фланец на подающей части привариваются к корпусу клапана и получается единая конструкция.

В основном такой тип клапанов используется в промышленных системах для труб большого диаметра.

Из-за больших размеров может стать причиной гидравлического удара, так как в момент закрытия в системе создается повышенное давление. Что бы избежать этого в системах используют затворы безударного типа с плавным закрытием.

Преимущества возможность работы в системах с загрязнением воды. Применение на магистральных трубопроводах, у которых большие диаметры труб.

Межфланцевый

Эти устройство практически не имеют приспособления для крепежа. Сам клапан монтируется между двумя фланцами, на концах соединяемых труб. В местах установки размещают специальный уплотнитель. После этого фланцы стягивают между собой резьбовыми соединениями (болтами или шпильками).

При правильном монтаже, клапан будет надежно зафиксирован. По надежности этот тип соединения почти не уступает фланцевому.

Муфтовый

Самый распространённый в бытовом водопроводе.

При таком подключении клапан присоединяется к трубе при помощи муфты с резьбой.

Плюсы не нужно использовать дополнительные крепежные элементы. Не подходит для труб с большим диаметром.

Виды трубных обратных клапанов

В зависимости от условий установки и особенностей водопроводной системы устанавливают клапаны, различающиеся конструкцией, размерами, материалом и способом крепления. Одни предназначены для труб небольшого диаметра и эксплуатации в быту, другие – для централизованной подачи воды.

Рассмотрим основные классификации обратных клапанов для воды.

По виду запирающего элемента

Часть клапана внутри корпуса, отвечающая за перекрывание сечения, бывает различной конфигурации.

По запирающему элементу выделяют следующие типы устройств:

• Подъемные, в которых затворное устройство перемещается вверх/вниз в зависимости от наличия или отсутствия напора воды в трубе. За динамику отвечает пружина, а в качестве затвора выступает золотник.
• Поворотные, также оснащенные золотником – откидной створкой или «лепестком». При включении насоса она откидывается и освобождает путь для жидкости, при выключении – захлопывается, перекрывая сечение.
• Двухстворчатые, перекрывающие путь потоку воды двумя соединяющимися створками.

Движение запорного элемента происходит параллельно, перпендикулярно оси или под углом, поэтому производители рекомендуют некоторые устройства устанавливать только на горизонтальных трубах, другие – и на вертикальных.

Для бытового использования целесообразно приобретать пружинные клапаны, отличающиеся простой конструкцией и легкостью монтажа. Если вы решили самостоятельно оснастить насосную систему обратно-запорной арматурой, рекомендуем именно такую модель.

Конструкция пружинного клапана состоит их следующих элементов:

• латунный корпус (стальной, полимерный), состоящий из двух частей – основания и крышки с седлом;
• тарельчатый элемент с резиновым уплотнителем, который упирается в седло;
• шток, выполняющий функции центрирования и держателя;
• пружина для возврата запорного элемента в начальное состояние.

Такие клапаны, как поворотные, в бытовом водоснабжении почти не используются, зато часто применяются для промышленных трубопроводов, диаметр которых достигает 0,5 и даже 1,5 м.

По типу крепления

Врезку в трубу производят различными способами, которые выбирают в зависимости от трубного материала и условий монтажа.

Наиболее приемлемыми признаны четыре вида клапанов:

• фланцевые;
• межфланцевые;
• муфтовые;
• сварные.

В системах, сопряженных с насосными станциями, целесообразно применять муфтовый тип с пружинным механизмом и простой установкой. Но в более «серьезных» сетях, например, для оборудования подачи воды в многоквартирный дом, успешно используют все вышеперечисленные виды.

Фланцевые клапаны названы по элементам крепления – фланцам. Они отличаются большими размерами и весом, изготавливаются из стали или чугуна. Основная сфера использования – подача жидкостей или газов в промышленных масштабах

Межфланцевые устройства крепят без фланцев. Их часто применяют в пневматических и гидравлических системах, испытывающих гидроудары. Для смягчения воздействия монтируют вместе с демпферными амортизаторами

Резьбовые муфты – наиболее удобные клапаны для монтажа в бытовую сеть. Крепление обеспечивают два резьбовых перехода, диаметр которых измеряется в дюймах. Более надежными считаются изделия с металлическими затворами, нежели с пластиковыми

По материалу изготовления

Корпуса клапанов производят из материалов, надежно защищающих внутренний механизм, не деформирующихся от воздействия внешней среды и жидкости, протекающей по трубам.

Обратный клапан на трубу бывает:

• стальной;
• чугунный;
• бронзовый;
• латунный;
• пластиковый.

Изделия, установленные около центробежных насосов в системе отопления, должны быть металлическими, так как пластик не предназначен для горячей воды.

Чугунные клапаны отличаются большим весом и шероховатостью материала. Но их не применяют для оборудования автономных домашних сетей, а устанавливают только для промышленной эксплуатации на трубы большого диаметра.

Устройства из пластика легкие и недорогие, установка их происходит очень быстро. Но их нельзя применять к серьезным системам водообеспечения дома.

Внутренние части – седло, затворы, шток – клапанов делают из полимеров, нержавейки или алюминия. Они отличаются прочностью и устойчивостью к коррозии. Действующий элемент, пружинку, изготавливают из специальной пружинной стали, имеющей увеличенный срок службы.

В клапанах, установленных на централизованных магистралях и промышленных объектах, выдерживающих большую нагрузку, для плотного прилегания затвора к седлу применяют пластиковые или резиновые уплотнители.

Конструктивные особенности

Одним из наиболее распространенных материалов, из которого делают корпусную часть клапанов обратного хода воды, является латунь. Выбор данного материала не случаен: этот сплав демонстрирует исключительно высокую устойчивость к воздействию химически агрессивных веществ, которые могут находиться в транспортируемой по трубопроводу воде в растворенном или взвешенном состоянии. К таким веществам, в частности, относятся минеральные соли, сера, кислород, марганец, соединения железа и др. Наружную поверхность затворов, которая в процессе их эксплуатации также подвергается воздействию негативных факторов, часто защищают специальным покрытием, наносимым гальваническим методом.

Устройство обратного клапана предполагает наличие золотника, для изготовления которого также может использоваться латунь или прочный пластик. Уплотнительная прокладка, присутствующая в конструкции обратного клапана, может быть резиновой или силиконовой

Для изготовления важного элемента запорного механизма – пружины – используют, как правило, нержавеющую сталь

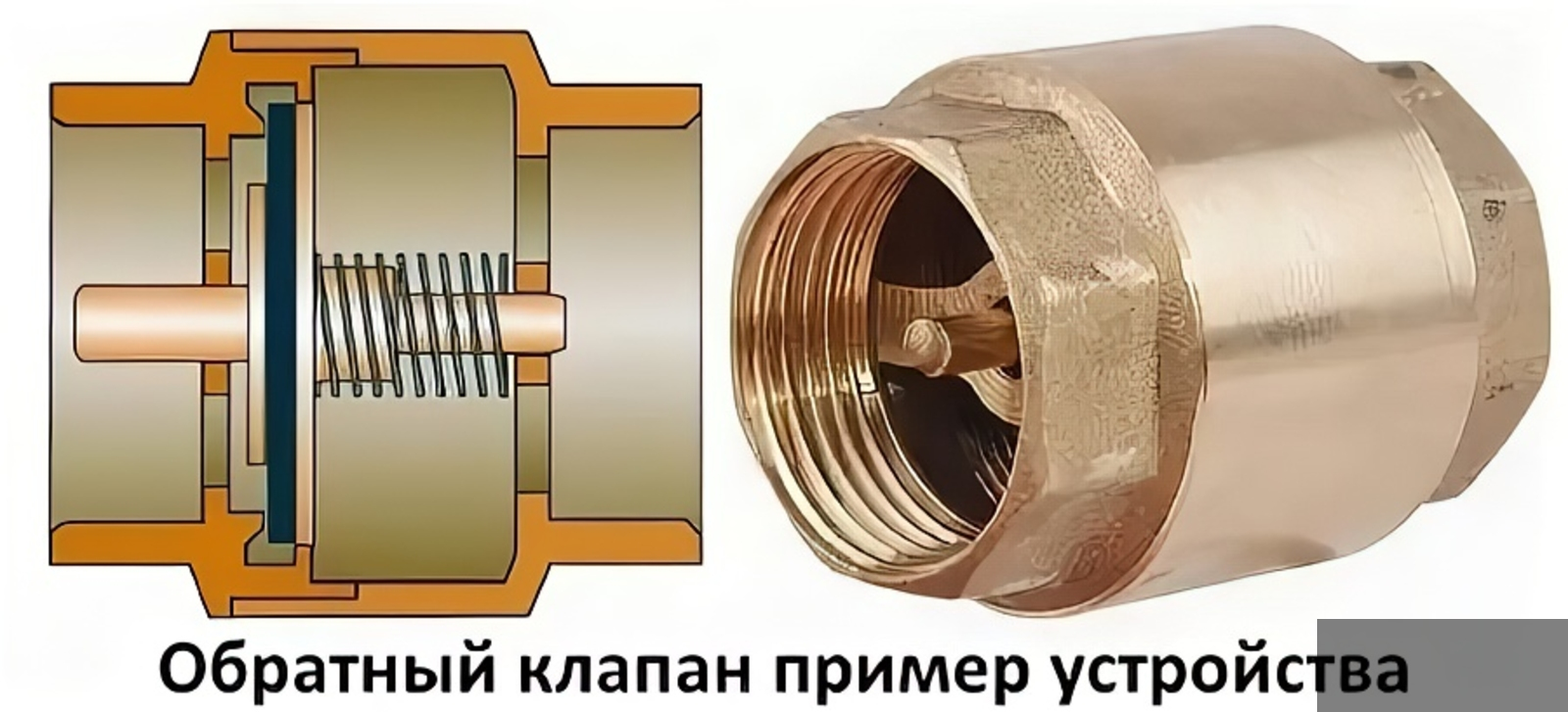

Устройство пружинного обратного клапана

Итак, если говорить о конструктивных элементах пружинного обратного клапана, то данное устройство состоит из:

• корпуса составного типа, элементы которого соединяются между собой посредством резьбы;
• запорного механизма, конструкция которого включает в себя две подвижные золотниковые тарелки, установленные на специальном штоке, и уплотнительную прокладку;
• пружины, установленной между золотниковыми тарелками и посадочным седлом на выходе из пропускного отверстия.

Принцип действия пружинного обратного клапана также достаточно прост.

• Поток воды, поступающий в обратный затвор под требуемым давлением, воздействует на золотник и отжимает пружину.
• При сжатии пружины золотник перемещается по штоку, открывая пропускное отверстие и предоставляя потоку жидкости возможность свободно перемещаться через устройство.
• При падении давления потока воды в трубопроводе, на котором стоит обратный клапан, или в тех случаях, когда такой поток начинает двигаться не в том направлении, пружина возвращает золотник на его посадочное место, закрывая пропускное отверстие устройства.

Устройство поворотного обратного клапана

Таким образом, схема работы обратного клапана достаточно проста, но тем не менее обеспечивает высокую надежность подобных устройств и эффективность их использования в трубопроводных системах.

Источники

• https://trubarik.ru/fitingi/obratnyj-klapan-davleniya-na-vodu
• https://vodatyt.ru/armatura/obratnyj-klapan.html
• https://vodosnabdom.ru/vodoprovod/obratnyy-klapan
• https://voda-v-dome.net/obratnyj-klapan-dlya-vody.html
• https://diy.obi.ru/articles/nyjna-li-ystanovka-obratnogo-klapana-dlya-vodi-i-kakoi-lychshe-vibrat-21700/
• https://profpipe.ru/ustanovka/dlya-chego-nuzhen-obratnyj-klapan-na-vodu-i-kak-ego-pravilno-ustanovit.html
• https://provodoprovod.ru/trubodel/obratniy-klapan
• https://stroychik.ru/vodosnabzhenie/obratnyj-klapan-dlya-vody
• http://met-all.org/oborudovanie/prochee/obratnyj-klapan-na-vodu-dlya-chego-nuzhen-gravitatsionnyj.html

Варианты рабочих схем подключения

Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.

Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.

Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно

Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.

Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.

Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.

Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.

В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.

При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса

Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.

Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.

Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.

В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства. При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.

В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства

Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.

Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.

Отличия

Дисковые или золотниковые подъёмные модели отличаются большим диапазоном возможных рабочих температур и высокими показателями по давлению в сети, поэтому рекомендуются для монтажа на трубопроводах большего диаметра. Системы с малым диаметром труб можно оснастить шаровыми или подъёмными клапанами.

Межфланцевые устройства подходят для установки на полипропиленовые трубы. При остановках насоса в системе может случиться гидравлический удар, который приводит к повреждению гидросистемы.

Перед ним нужно ставить двухстворчатый клапан. Когда водный поток устремиться обратно, створки не допустят проникновение жидкости, так как могут складываться.

https://youtube.com/watch?v=vIT81Ujbsrk

Виды регулировочных кранов и их параметры

К разновидностям специальной запорной арматуры для управления подачей тепла в радиатор относят:

• регуляторы, изготавливаемые в виде клапанных механизмов с термическими головками, задающие фиксированную температуру;
• шаровые затворы;
• особые балансировочные вентили, управляемые от руки и устанавливаемые в частных домах – с их помощью удается равномерно обогревать внутридомовые пространства;
• стравливающие воздушные клапаны – ручные механизмы Маевского и более совершенные автоматические отводчики воздуха.

Список дополняется образцами вентильных регуляторов, используемых для промывания батарей и слива воды. К этому же классу относят и обратный клапан, препятствующий движению теплоносителя в противоположную сторону в сетях с принудительной циркуляцией.

К числу показателей, характеризующих работу любых типов запорных вентилей, относят:

• типоразмеры приборов, по которым они подбираются к конкретным видам радиаторов;
• давление, выдерживаемое в рабочих режимах;
• предельная температура носителя;
• пропускная способность изделия.

Для правильного выбора запорного вентиля потребуется учитывать все параметры в совокупности.

Причины возникновения обратной тяги

Иногда невозможно проветрить помещение из-за возврата воздуха из вентиляционного канала с примесью различных видов запахов. Это происходит, когда баланс входящего и выходящего воздуха нарушается из-за засорения или сужения общего вентиляционного канала. Кроме того, из-за установки мощных вентиляторов в других квартирах, отработанный воздух не успевает вытягиваться и возвращается из других помещений. Часто страдают верхние этажи. Поскольку воздуховоды кухни и ванной комнаты соединены, установленный в вашей квартире вентилятор для ванной комнаты будет создавать обратную тягу в сторону кухни.

Проблема обратной тяги

В старых домах воздуховоды были рассчитаны на меньшую скорость воздушного потока и не могут справиться с большими объемами воздуха, поступающего от современных высокоэффективных вытяжек. Клапан обратной тяги помогает организовать воздухообмен, приемлемый для помещения. Он помогает изменить количество воздуха снаружи и пропускает его только в одну сторону, блокируя обратный поток. Благодаря этому всевозможные запахи из соседних квартир не попадают в дом, а пыль, пух и насекомые не залетают с улицы.

2 Зачем нужен обратный клапан для погружного насоса?

Обратные клапана для насосов предотвращают ток воды в трубах в обратном направлении или предупреждают смешивание воды из кранов с разной температурой. Все зависит от того, где этот клапан устанавливать. В последнее время широкое распространение получили обратно-прямоточные клапана, сделанные по API стандарту, которые рассчитаны на уровень давления от 10 — 170 бар. Размеры сварки труб внахлест по этому же стандарту – ANSI B16.11.

Клапана для насоса бывают:

• с откидными механизмами;
• с механизмами подъемного типа.

Откидные механизмы отличаются тем, что над седлом крепят затвор на шарнирах, который открывается под давлением поступающего внутрь водяного потока. Подъемная заслонка срабатывает, передвигаясь вверх-вниз по вертикально установленному цилиндру. Когда затвор (заслонка) прижимается к седлу – поток воды перестает поступать внутрь.

2.1 Установка клапана

Очень часто на форумах можно встретить жаркие споры по поводу одного единственного вопроса: «Насколько обязательно ставить обратный клапан на насос?».

Место обратного клапана при установке скважинного насоса

Погружные насосы с обратным клапаном, если у вас во дворе есть скважина или  установленный водяной электронасос около колодца, то вы сможете уже при включении напорной установки, не ожидая, когда вода вытеснит воздух из труб, сразу подвести воду в кран. Если, например, ставить запорную арматуру на насосе для горячей воды, то не нужно будет сливать холодную воду из трубы, в ожидании пока «тепленькая пойдет».

2.2 Нюансы монтажа

Чтобы не осуществлять постоянный ремонт из-за отложений грязи и осадка на мембране, и пружине, которая в итоге просто не держит воду устанавливать запорную арматуру нужно вертикально.

В зависимости от вида скважины или колодца, учитывая особенности трубопровода, запорную арматуру следует устанавливать либо снизу либо сверху. Положение сверху требуется, когда бурение скважины происходит на маленькую глубину (до восьми метров, которая характерна для абиссинок).

Если вы поставите запорник снизу, то отследить сток воды из скважины когда вы уже попадете в водоносный слой можно будет только при использовании ручного или ножного насоса.

Если вы ставите обратнозапорный механизм на скважинные аппараты, то его прямое назначение – не дать воде постоянно возвращаться в скважину. Это будет экономить время поступления воды в краны. Поэтому, устанавливать запорную арматуру нужно на выходе из напорного аппарата.

При неглубоком уровне погружения насосного аппарата, и если расстояние до дома небольшое, то можно ограничиться установкой одного клапана. Если цифры расстояний больше, то устанавливают пару запорных клапанов – на выходе из напорного аппарата и при входе в дом или непосредственно у точки водозабора возле гидроаккумулятора и автоматики управления напорным аппаратом.

Если у вас в наличии насосная станция, то ставить запорную арматуру нужно либо в скважине прямо на входном отверстии всасывающей воду трубы, либо непосредственно перед входным отверстием напорной станции. Учитывая особенности механизма обратнозапорной арматуры, предпочтительнее второй вариант.

А, например, обратные клапана для канализационных насосов нужны для того, чтобы вода не шла обратно из унитаза. Установка этого запорного механизма подразумевается на общую сточную трубу. Но, вы всегда можете усовершенствовать свой быт и установить обратнозапорную арматуру на каждый сток отдельно.

2.3 Самодельный клапан

Не нужно быть семи пядей во лбу или иметь сантехнические навыки и образование, чтобы вместо покупного запорного механизма попытаться сделать его самостоятельно.

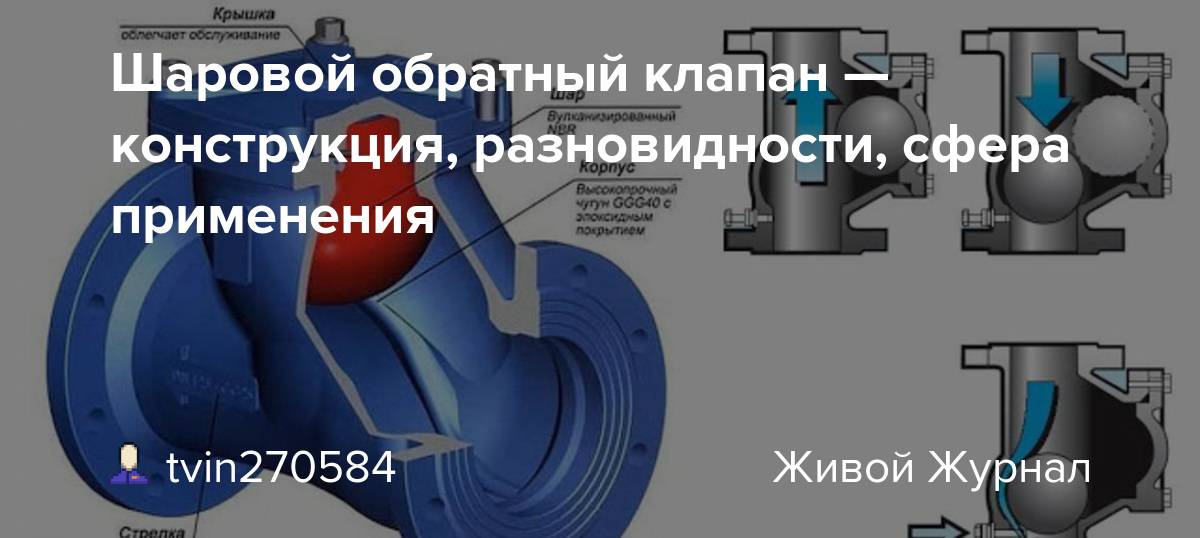

Правила установки шарового обратного клапана

Чтобы изготовить свой обратно запорный механизм необходимо приобрести следующие детали:

• муфту с наружным резьбовым соединением;
• тройник с внутренним резьбовым соединением;
• пружину, свободно входящую в тройник;
• металлический шарик на 2-3 миллиметра меньше, чем внутренний диаметр тройника;
• пробку с резьбой;
• фум-ленту.

Вместо корпуса обратно запорного механизма мы используем стандартный тройник из латуни, стали, чугуна или пластика с внутренней резьбой. Лучше берите из латуни. Затем устанавливаем муфту. Вставляем в латунный корпус с другой стороны шарик и пружинку, устанавливаем заглушку.

Запорная арматура – виды и правила монтажа

Клапан располагают на подающей трубе. По конструктивному исполнению различают две модели. Первая имеют диск и пружину, которая от напора воды смещается и пропускает поток. У второй есть поперечные створки, которые открываются и закрываются в зависимости от возникающего давления. Вместе с бытовыми насосами чаще применяется муфтовый, а фланцевый преимущественно в более мощных устройствах. Перед ним устанавливают сетчатый фильтр. Он преграждает путь биологическим загрязнениям и твердым частицам, предупреждая их проникновение в водопроводную систему.

Установка донного устройства

Устройство монтируется в направлении стрелки на корпусе. От дна колодца или скважины выдерживается расстояние в пределах 0,5–1 м. Между поверхностью воды и клапаном выдерживают не менее 30 см. Погружные насосы не оборудуются фильтром перед обратным клапаном. Их конструкция предусматривает встроенную защиту от попадания твердых частиц, которые способствуют износу внутренних поверхностей. Запорное устройство в этом случае устанавливают после помпы перед всасывающим шлангом. Оно предотвращает спад давления в системе.

Трубопроводные клапаны поддержки напора различаются устройством, но принцип работы общий. Они призваны обеспечить движение водного потока в заданном направлении и препятствовать возвращению. Для этого внутри имеется запорный механизм. Под давлением рабочей жидкости он открывается и пропускает ее, а попытке обратного движения препятствует. Трубопровод перекрывается, вода остается в системе, напор сохраняется. Простой клапан состоит из немногих деталей:

• корпус с рабочей камерой;
• регулирующий орган;
• исполнитель – пружина.

Модели отличаются конструктивным исполнением, применяемыми при изготовлении материалами и креплением к трубам. Почти все разновидности используются при монтаже насосных станций, но не всегда установка обратного клапана практична и целесообразна. В системах, где немного точек забора, водопроводная конструкция успешно функционирует без них.

Трубопроводный обратный клапан перед насосом

Основная деталь обратного клапана – запорный элемент, который по отношению к оси трубы передвигается в одном из возможных направлений: параллельном, перпендикулярном и под углом

При монтаже обращают внимание не только на стрелку, указывающую направление потока. В ряде моделей смотрят на расположение крышки, в которой перемещается запорная деталь. Она может выполняться в нескольких вариантах:

Она может выполняться в нескольких вариантах:

1. Подъемный. Запор двигается вниз или вверх, реагируя на давление воды, закрывается под воздействием пружины. Имеет солидные габариты, поэтому применение нашел преимущественно в промышленном водоснабжении.
2. Шаровый. Используется шарик из резины или чугуна, пружина не предусмотрена. Самое простое, но эффективное устройство, которое прекрасно справляется со своей задачей.
3. Поворотный. Затвор в виде откидного лепестка. Модель применяется с трубами, диаметр которых превышает 50 мм.

В быту используют устройства, выполненные последними двумя способами. В отличие от вариантов с движущимся золотником они малогабаритные, не требуют большого пространства для перемещения. В одном случае поток регулируется шариком, который открывает и закрывает отверстие, реагируя на давление и направление движения воды. Во втором – функцию запорного механизма выполняют две половинки диска, размещенные на одном стержне.

Запорная арматура муфтовая и фланцевая

Обратные клапаны отличаются не только внутренним устройством, но и установкой. Вариант предопределяется материалом трубопровода и технологией соединения. С насосными станциями используют изделия:

• муфтовые – применяется резьба;
• фланцевые – имеются фланцы с обеих сторон и на трубах, между ними устанавливают прокладки;
• межфланцевые – собственное крепление отсутствует, присоединяются к фланцам труб длинными шпильками.

Для домашнего водоснабжения предпочтительнее выбирать модели, имеющие подъемно-пружинный запорный механизм и муфтовое соединение. Они легко устанавливаются на ответную резьбу, расположенную на трубопроводе. Отличаются ремонтопригодностью: больное место – пружина, которая иногда подводит, но она просто меняется. В инструкции указывают, из какого материала изготовлена. Если пластиковая – очень мало служит, лучше выбрать из нержавеющей стали.
