Нивелир

Проверка уровня

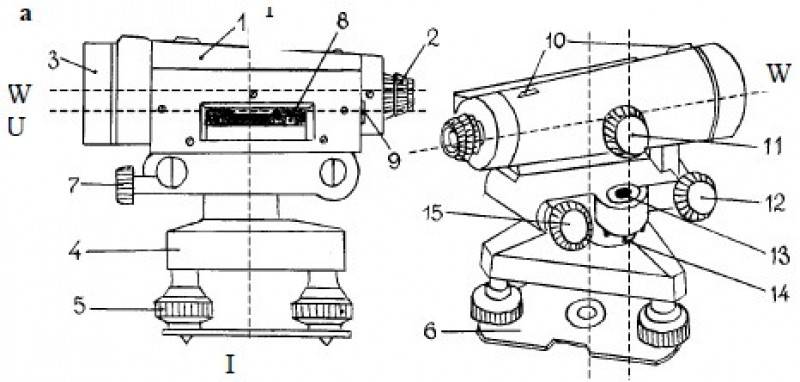

Схема проверки уровня нивелира. Точность показаний нивелира зависит от того, правильно ли работает уровень. Чтобы проверить его, нужно выполнить простую процедуру. С помощью винтов площадка нивелира выставляется так, чтобы пузырек воздуха в уровне занял среднее положение. Потом начинаем медленно вращать прибор, чтобы он совершил полный разворот вокруг своей оси. Если при смещении пузырек не передвинется, это подтверждает исправность уровня, и можно приступать к измерениям.

Чтобы добиться более точного выравнивания, специалисты рекомендуют разворачивать уровень и ставить его так, чтобы он находился между двумя разворотными винтами. Смещение воздушной капсулы в сторону одного из винтов показывает, что его нужно отрегулировать. Проделав такую операцию по очереди с каждым из них, можно считать, что и эта проверка нивелира успешно выполнена.

Иногда бывают ситуации, когда рельеф местности не позволяет выставить треногу посредством винтов. Тогда следует максимально выровнять уровень, а потом убирать его смещение, вращая юстировочные винты посредством луча шестигранного. Следует поворачивать уровень и каждый раз повторять описанную выше процедуру до те пор, пока воздушный пузырек не займет стабильное центральное положение.

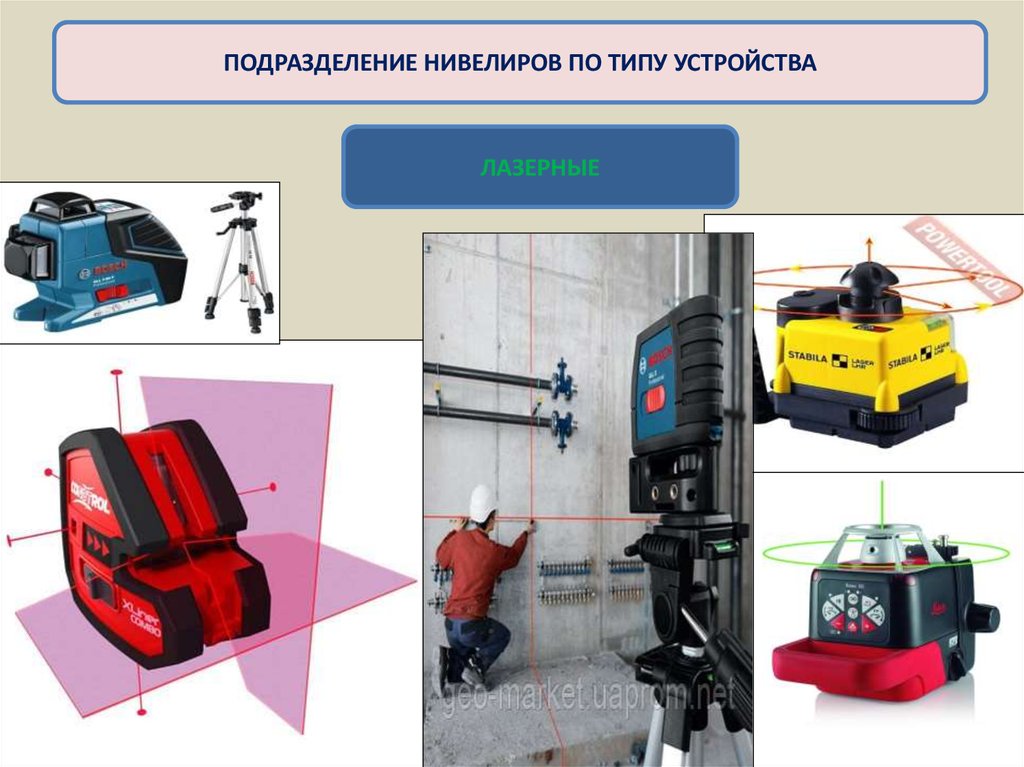

Лазерный уровень

Лазерные уровни и нивелиры — очень сложные приборы. Каждый их блоков излучателей имеет две степени свободы регулирования. Одна из них отвечает за наклон горизонта (для построителей плоскостей и ротационных устройств), другая за угол атаки лазера (высоту конечной точки луча). Как и любой прибор, в ходе эксплуатации лазерный уровень испытывает тряску, легкие удары, перепады температуры. Поэтому его точность снижается. Это означает, что даже при минимальной погрешности луча можно получить в большом помещении отклонение, например, шва в 6-10 мм.

Проверить лазерный уровень можно двумя способами.

  1. Угол атаки проверяется в большой комнате с ровным полом, с просветом между стенами от 5 до 20 метров. Прибор ставится на расстоянии 1 м от одной стены (номер 1). Луч направляется на ближнюю, отмечается положение точки или линии. Затем лазером целятся в противоположную стену, фиксируют позицию метки 2 и переставляют прибор на расстояние 1 м от нее. Проверку повторяют, предварительно отрегулировав высоту штатива до попадания луча в точку 2. Если метки на стене 1 не совпадают, значит, необходима настройка лазерного уровня.
  2. Проверка горизонта для построителя линий, плоскостей, ротационных устройств проводится методом последовательного поворота. Чтобы настроить лазерный уровень, его направляют на стену. Отмечают средину горизонтальной линии в пределах угла атаки. Затем поворачивают прибор до тех пор, пока край световой линии не достигает метки. Отклонение по вертикали покажет, что требуется калибровка.

Проверка ротационных приборов, у которых нет выраженного угла охвата, также производится поворотом прибора по часовой и против часовой стрелки. При неверном наклоне горизонта, будет наблюдаться отклонение луча на стене от ранее сделанной отметки.

Поверка нивелира

by echomeadmin

Одним из ключевых моментов работы точного геодезического прибора, каковым является нивелир, является поверка. Эта процедура представляет собой совокупность контрольных измерений, обладающих определенными методиками и последовательностью действий и, возможно, требует использования дополнительного оборудования.

Как и другие типы измерительных приборов, нивелиры в процессе эксплуатации в силу разных причин могут утрачивать точность настроек. Основная цель их поверки – выявить отклонения в использовании устройства, которые могли бы повлиять на точность измерений, а, следовательно, и на результат выполняемой работы в целом. Серьезные погрешности могут существенно исказить действительность.

Процедура поверки оптического нивелира

Прежде всего следует произвести внешний осмотр прибора, отрегулировать длину уровневого пузырька и установить в вертикальное положение ось вращения инструмента.

Поверка нивелира в полевых условиях состоит из нескольких ключевых этапов:

  1. Основным условием корректных замеров геодезического нивелира является параллельность оси цилиндрического уровня оптической оси устройства: при нахождении пузырька цилиндрического уровня в нуль-пункте  оптическая ось трубы должна быть расположена строго горизонтально.
  2. Соблюдение параллельности оси круглого уровня и оси вращения визирной трубы инструмента: поверка считается успешной, если при повороте трубы на 180 градусов пузырек круглого уровня остается в нуль-пункте. При изменении пузырьком своего положения, следует юстировочными винтами круглого уровня вернуть его в нуль-пункт. Для контрольных результатов необходимо выполнить эту поверку еще раз.
  3. Соблюдение параллельности вертикальной направляющей сетки нитей и оси вращения прибора. Поверка осуществляется с помощью отвеса с целью точной ориентации по нему вертикальной направляющей сетки нитей. Юстировка в полевых условиях не выполняется.
  4. Горизонтальная направляющая сетки нитей должна быть строго перпендикулярна оси вращения нивелира. Эта поверка производится на стадии производства заводом-изготовителем.
  5. Визирная ось нивелира должна быть перпендикулярна его оси вращения. Для проверки этого условия осуществляется двойное нивелирование одной и той же линии местности и выполнение отсчетов по задней и передней рейкам. Невыполнение этой поверки позволяет эксплуатировать прибор и дальше при условии его размещения точно посередине между нивелируемыми точками.

После вычисления превышений настройка осуществляется элевационным винтом и исправительными винтами уровня.

Особенности поверки нивелира с компенсатором

Помимо проверок вышеописанных условий, поверки нивелира с компенсатором имеют дополнительные пункты:

  1. Исследуется интервал действия компенсатора: определяется допустимый угол отклонения устройства от горизонтального и вертикального расположения, в пределах которого маятниковая система компенсатора продолжает нормально функционировать. Эта поверка требует дополнительного оборудования, фиксирующего точку зависания маятника компенсатора.
  2. Визирная ось трубы должна оставаться горизонтальной при продольных наклонах инструмента в допустимых для системы компенсатора пределах.

Настройка выполняется юстировочными винтами, для контроля проверки выполняют необходимое количество раз.

Правила проведения

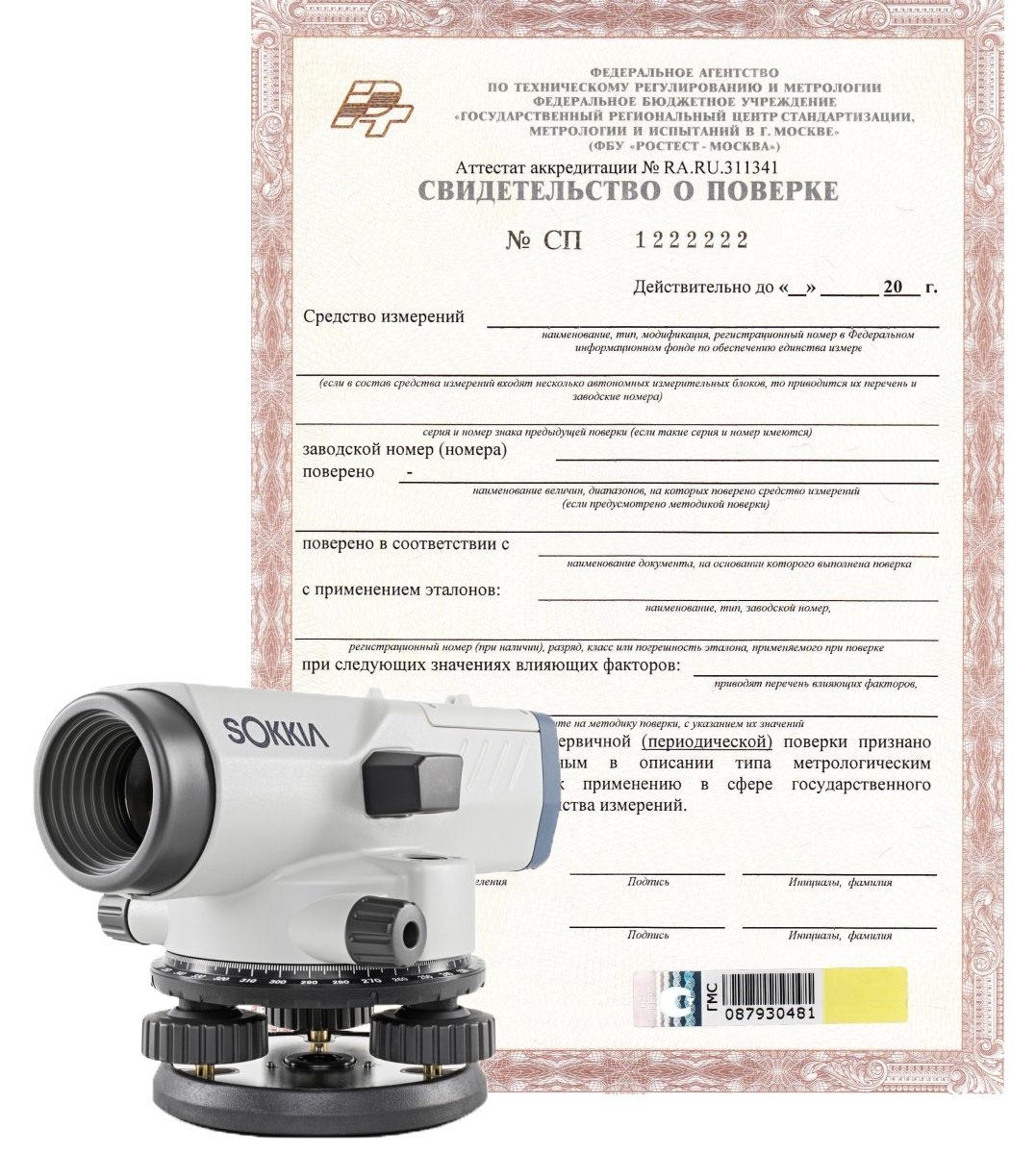

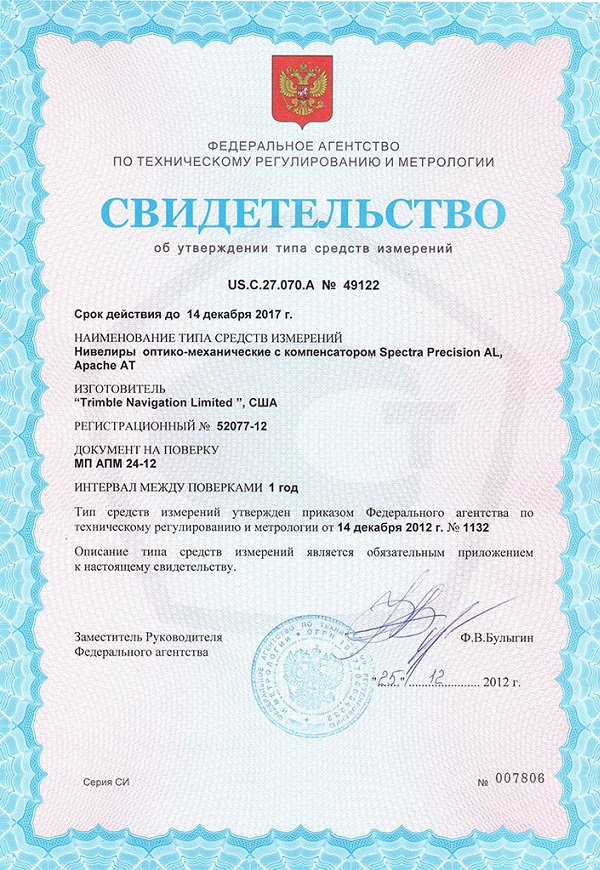

Произведенные промышленным способом нивелиры имеют метрологические свидетельства с отметкой о заводской поверке, гарантирующей корректную в течение года работу прибора при выполнении условий эксплуатации.

Повторная поверка оптического нивелира должна производиться не реже одного раза в течение межповерочного интервала. Госстандарт РФ в рекомендательном порядке определяет межповерочный интервал различного рода нивелиров длительностью не более одного календарного года.

Проверки технических характеристик устройств при определенных навыках можно выполнять самостоятельно, что, впрочем, не дает полноценной гарантии их качества. Квалифицированные специалисты компаний, имеющих государственные лицензии на выполнение метрологических работ, в том числе поверок и юстировок, выполнят необходимые процедуры и оформят свидетельство государственного образца. Свидетельство должным образом подтверждает соответствие прибора заказчика заявленным изготовителем характеристикам, что зафиксировано штампом проверяющей организацией с указанием даты и места проведения.

Прибор, не прошедший поверку, должен быть выведен из эксплуатации с соответствующей отметкой в техническом паспорте, так как выполняемые им измерения не будут иметь требуемую точность.

Проверка уровня

Схема проверки уровня нивелира.

Точность показаний нивелира зависит от того, правильно ли работает уровень. Чтобы проверить его, нужно выполнить простую процедуру. С помощью винтов площадка нивелира выставляется так, чтобы пузырек воздуха в уровне занял среднее положение. Потом начинаем медленно вращать прибор, чтобы он совершил полный разворот вокруг своей оси. Если при смещении пузырек не передвинется, это подтверждает исправность уровня, и можно приступать к измерениям.

Чтобы добиться более точного выравнивания, специалисты рекомендуют разворачивать уровень и ставить его так, чтобы он находился между двумя разворотными винтами. Смещение воздушной капсулы в сторону одного из винтов показывает, что его нужно отрегулировать. Проделав такую операцию по очереди с каждым из них, можно считать, что и эта проверка нивелира успешно выполнена.

Иногда бывают ситуации, когда рельеф местности не позволяет выставить треногу посредством винтов. Тогда следует максимально выровнять уровень, а потом убирать его смещение, вращая юстировочные винты посредством луча шестигранного. Следует поворачивать уровень и каждый раз повторять описанную выше процедуру до те пор, пока воздушный пузырек не займет стабильное центральное положение.

Для чего нужен нивелир

Спектр действий, проводимых нивелиром, очень высок. Устройство различается по конструкции и параметрам, для геодезических работ применяются оптические модификации приборов. В строительстве, при монтажных работах широкое распространение получили лазерные модификации измерительных приборов. Функционал не требует последующих расчетов и разметки территории, конструкцией может пользоваться даже непрофессионал.

Основное назначение нивелира:

  • Разметка строительной площадки для возведения фундамента проектируемого объекта.
  • Любые измерения на территориях, где планируется высадка деревьев или цветов, а также монтаж заборов, пристроек и теплиц.
  • Площадки и тротуары могут быть расчерчены на территории нескольких десятков метров вперед, что позволяет подсчитать расходы материала.
  • Производятся землеустроительные мероприятия.

Модификация строительного нивелира применяется при крупном ремонте или возведении здания. Для чего нужен нивелир – сокращение времени на разметку, а также поиск неровностей. Строительные разновидности применяются:

  • когда прокладываются магистрали коммуникаций, это могут быть трубы, канализация, электропроводка и прочее;
  • горизонтальный пол, ровные стены, перегородки необходимы при любом качественном ремонте, нивелир помогает вычислить параметры;
  • производится монтаж плинтусов, натяжных, подвесных конструкций на полотке здания;
  • монтаж мебели встроенного типа, установка рам, дверей в помещениях.

Время на отделочные, монтажные работы значительно сокращается с использованием цифрового устройства.

Исследование правильности работы цилиндрического уровня

Если на модели прибора применен уровень цилиндрического типа на зрительной трубке, то он должен удовлетворять следующим условиям — его ось должна быть строго параллельна линии визирования трубы. Эту проверку надо делать в два этапа:

  • проходящая через основную ось цилиндрического уровня отвесная плоскость должна быть параллельна аналогичной поверхности, проходящей через линию визирования зрительной трубки;
  • проекция на отвесную плоскость угла между осью уровня и трубы не должна превышать предела, установленного в паспорте.

Первое условие проверяют при помощи рейки, установленной в 45-55 метрах от штатива, подъемный винтик которого направляют в ее сторону. Тщательно проверяют горизонтальность крепления прибора, совмещают поднимающим винтом концы пузыря уровня, а механизмом фиксирования получают четкое изображение. Производят отсчет. Затем добиваются наклона оси прибора подъемными винтиками, так чтобы не изменились показания, и фиксируют положение концов цилиндрического уровня. То же делают и при наклоне в противоположном направлении. Если пузырь остается в обоих случаях на месте или его концы смещаются в одном направлении, то установка уровня признается правильной. Если этого нет, то производят юстировку горизонтальными и вертикальными винтами самого цилиндрического уровня.

Читать также: Соединение коннектора с кабелем интернета

Второе условие проверяется при помощи таких методов, как:

  • нивелирование в прямом направлении вперед;
  • то же, но в сочетании с измерениями из середины;
  • применение способа с использованием разных плеч.

При каждом способе, а они описаны в специальной литературе, должно проводиться не менее 3 измерений угла между осью уровня и проекцией на отвесную плоскость. Затем вычисляют среднее арифметическое этих измерений и сопоставляют с паспортными данными. Если полученная цифра не выходит за допустимые пределы, указанные в документе, то нивелир настроен правильно.

Лучшие точечные лазерные уровни

Точечные лазерные нивелиры — наиболее простые в плане конструкции, они применяются для строительства или ремонта дома. Их функция — выстраивание точек, количеством от одной до пяти. С их помощью можно выполнить разметку для крепления полок, картин или поклейки обоев. Рассмотрим несколько моделей, что поможет выбрать инструмент для домашнего пользования.

BOSCH PLL 1 P

Компактный, легкий лазерный уровень для вертикальной и горизонтальной разметки. Лучи могут выходить с двух сторон уровня: спереди проецируется небольшая полоса, сзади — точка. Весит он всего 190 грамм и способный работать на расстоянии до 5 метров с точностью ±1 мм/м.

Его используют для проверки чернового выравнивания путем крепления к стене на специальной магнитной подставке, которая идет в комплекте. В конструкции BOSCH PLL 1 P встроены пузырьковые уровни, а в комплекте идет крепление, к которому инструмент крепится на магнит.

Стоит обратить на него внимание, если нужен простой и дешевый лазерный уровень для дома без функций построения нескольких линий или плоскостей на замену обычному пузырьковому. Его средняя цена составляет 2200 рублей. Характеристики BOSCH PLL 1:

Характеристики BOSCH PLL 1:

Характеристики BOSCH PLL 1:

ПараметрЗначение
Цвет лазераКрасный (635 нм).
Кол-во проекцийПроецирует небольшую горизонтальную полосу спереди и точку сзади. Одновременно можно включить либо точку, либо линию.
Дальность лучаДо 5 метров в режиме линии, до 20 метров в режиме точки.
Точность измерения±0.5 мм/м.
Время работыДо 15 часов от 2 батареек ААА.
СамовыравниваниеНе предусмотрено.
Резьба под штатив1/4″ на настенном креплении.
ТемператураОт 5 до 40 °C.

CST Berger MP3

Лазерный точечный нивелир CST Berger MP3 способен проецировать на поверхность три лазерных точки: спереди, сверху и снизу. Верхняя с нижней точки образуют между собой своеобразный лазерный отвес, который используется, например, в электромонтаже, чтобы перенести на потолок разметку сетки светильников, выполненную, для удобства, на полу.

Прорезиненный корпус защищает начинку от ударов, что позволяет продлить срок его службы. Максимальная дальность, при которой видно проекции без приемника, составляет 30 метров с погрешностью измерения ±0.2 мм/м. В комплекте идет сумка для транспортировки, кронштейн, а так же мишень. Его средняя цена составляет 14000 рублей,

Характеристики CST Berger MP3:

ПараметрЗначение
Цвет лазераКрасный (635 нм).
Кол-во проекцийПроецирует три точки: вперед, вверх и вниз (отвес).
Дальность луча30 метров.
Точность измерения±0.2 мм/м.
Время работыДо 40 часов непрерывной работы от трех пальчиковых батареек.
СамовыравниваниеАвтоматическое выравнивание на угол до 5°.
Резьба под штатив5/8″ и 1/4″.
ТемператураОт -10 до 40 °C.

Bosch GPL 5 Professional

Это универсальный построитель лазерных точек, способный проецировать 5 лучей с погрешностью не более 0,3 мм/м. Два луча направляются вверх и вниз образуя отвес или опорную точку, остальные: вперед, вправо и влево образуя прямые углы между собой.

Показатель максимальной дальности — 30 метров. Дополнительно Bosch GPL 5 Professional оснащен специальным выравнивающим механизмом — так компенсируются вертикальные и горизонтальные неровности. Есть возможность блокировки самовыравнивания.

Класс защиты — IP54, поэтому им допускается пользоваться в пыльном или влажном помещении. В комплект входит матерчатая сумочка и держатель с магнитным креплением, позволяющий удобно закрепить инструмент.

Это хороший точечный нивелир, используемый для проведения специфических работ: разметка фундамента или аналогичных сооружений. В условиях квартиры применяют его реже. Его стоимость, в среднем, составляет 8500 рублей. На данный момент это самая лучшая цена на точечные модели с 5 точками

Характеристики Bosch GPL 5 Professional:

ПараметрЗначение
Цвет лазераКрасный (635 нм).
Кол-во проекцийПроецирует 5 точек: вперед, влево, вправо, вверх и вниз (отвес).
Дальность лучаДо 30 метров без приемника.
Точность измерения±0.3 мм/м.
Время работыДо 24 часов от трех пальчиковых батареек.
СамовыравниваниеКомпенсирует неровность установки до 5°.
Резьба под штатив1/4″.
ТемператураОт -10 до 40 °C.

Поверки круглого уровня

В нивелирах, да и других геодезических приборах, полевые измерения производят, как правило, относительно определенных точек отсчета. Таковыми можно считать отвесные линии. Так вот, контролем отвесности положения нивелиров служит круглый уровень, точнее его воздушный пузырек, который обязан находиться в центре ампулы. Обычно корпус нивелира выставляют в положение, при котором он будет находиться вдоль двух подъемных винтов. Их вращением выставляют пузырек посередине ампулы круглого уровня в направлении третьего подъемного винта. После чего этим винтом выводят пузырек к центру ампулы, периодически поправляя его положение двумя другими винтами. Такую процедуру проделывают, пока пузырек не установится в центральном положении внутри ампулы уровня.

Проверкой того, что пузырек будет находиться по центру, будет разворот корпуса нивелира под 180 градусов. Вероятно, пузырек сместится с центра и отклонится за линию окружности, за которую не должен смещаться. Тогда требуется визуально определить расстояние смещения пузырька от центра. И половина его величины устранить вращением подъемных винтов. При этом, в зависимости от направления его смещения, выбирать каким именно подъемным винтом это осуществлять. Вторую половину значения отклонения пузырька исправляют юстировочными винтами. Затем поверку повторяют пока пузырек не будет находиться по центру уровня.

Поверки нивелира

Здравствуйте, уважаемый читатель блога прораба, в статье поверка нивелира расскажу, что необходимо сделать перед работой с нивелиром. Статья «Как пользоваться нивелиром» пользуется большой популярностью и мне не раз читатели советовали больше писать на эту тему. На самом деле я не знал, что можно еще написать про работу с нивелиром, вроде все рассказал.


Как мне казалось, элементарные вещи все должны знать, но я вспомнил свои первые шаги в работе с нивелиром, было куча вопросов, которые я задавал своим коллегам по работе. Думал, что задаю глупые вопросы о простых вещах, но на работе я лучше задам дурацкий вопрос и пойму как сделать, чем не спрошу, сделаю не правильно и потом буду выглядеть еще глупее.

Результат юстировки

Результат настройки характеристик устройства не всегда может быть положительным. Если прибор на каком-либо этапе настроек не дает желательных результатов или приведение к ним в силу разных причин невозможно, нивелир признается негодным и выводится из эксплуатации с соответствующей отметкой в техническом паспорте.

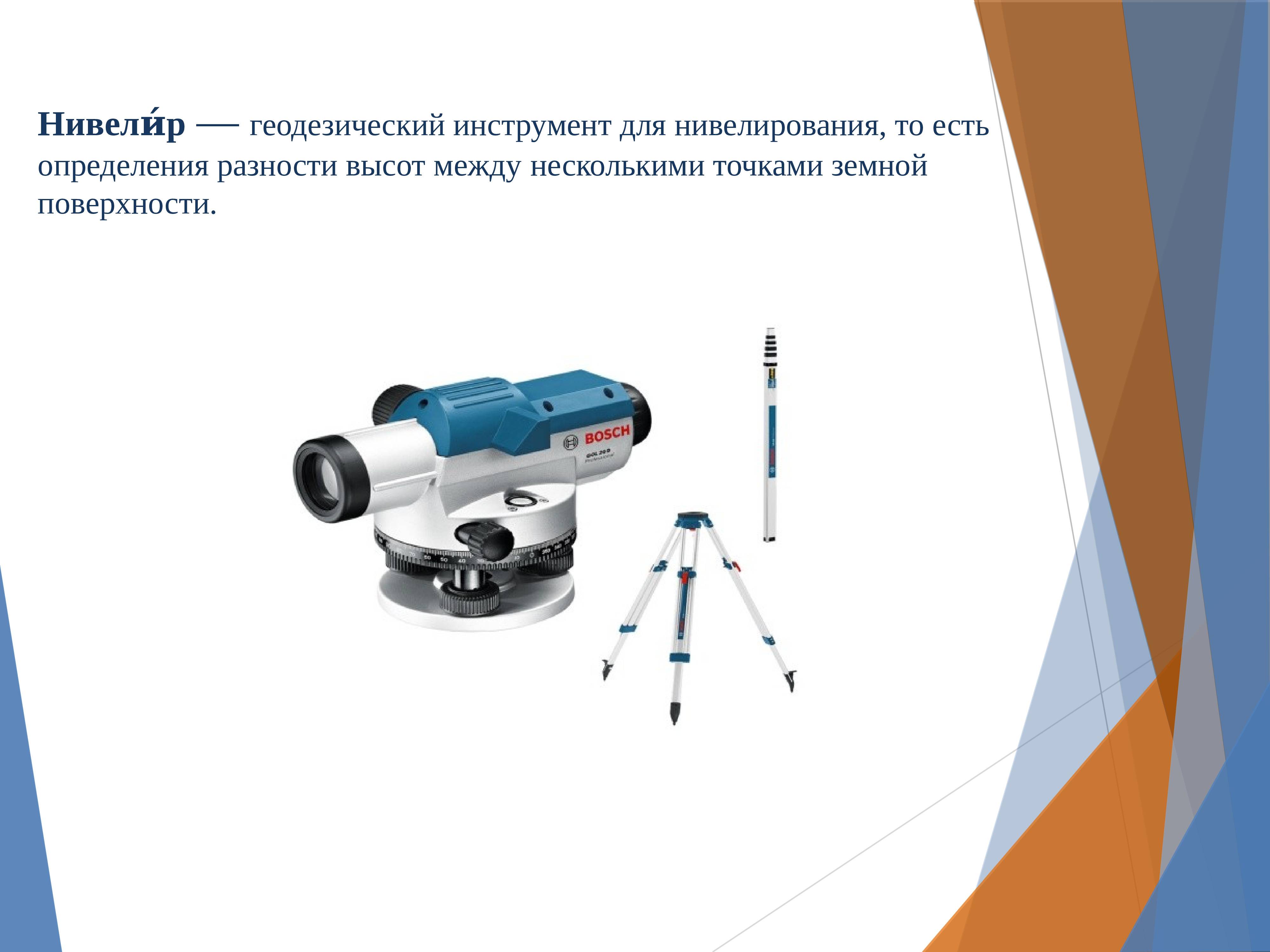

Нивелир – один из основных инструментов геодезиста. Основное назначение этих приборов заключается в определении перепадов высот между двумя точками на местности. По своей сути они выполняют ту же функцию, что и обычный строительный уровень. Однако нивелиры предназначены для решения более важных и ответственных задач, что обуславливает их более сложное устройство и принцип действия.

На что обращать внимание при покупке нивелира

Технические характеристики будущего устройства для измерения подбираются в соответствие с показателями дальности и точности, необходимыми при работах. Бытовые устройства, применяемые при ремонте помещений могут иметь дальность до 40 метров, чего достаточно для построения точных линий по периметру. Лазерные конструкции могут быть также использоваться перед заливкой фундамента, использование некоторых аксессуаров дает возможно увеличивать дальность до 600 метров.

Необходимо обратить внимание на длину волны и качество луча. Погрешность является важнейшей характеристикой, при действии устройства она не должна превышать более 1 мм

В домашних условиях параметр важен, т.к. при любых работах комплект используется на небольшие расстояния

Важно помнить, что цена напрямую зависит от показателей дальности и точности продукта

Юстировка нивелира

Поверки круглого уровня

В нивелирах, да и других геодезических приборах, полевые измерения производят, как правило, относительно определенных точек отсчета. Таковыми можно считать отвесные линии. Так вот, контролем отвесности положения нивелиров служит круглый уровень, точнее его воздушный пузырек, который обязан находиться в центре ампулы. Обычно корпус нивелира выставляют в положение, при котором он будет находиться вдоль двух подъемных винтов. Их вращением выставляют пузырек посередине ампулы круглого уровня в направлении третьего подъемного винта. После чего этим винтом выводят пузырек к центру ампулы, периодически поправляя его положение двумя другими винтами. Такую процедуру проделывают, пока пузырек не установится в центральном положении внутри ампулы уровня.

Проверкой того, что пузырек будет находиться по центру, будет разворот корпуса нивелира под 180 градусов. Вероятно, пузырек сместится с центра и отклонится за линию окружности, за которую не должен смещаться. Тогда требуется визуально определить расстояние смещения пузырька от центра. И половина его величины устранить вращением подъемных винтов. При этом, в зависимости от направления его смещения, выбирать каким именно подъемным винтом это осуществлять. Вторую половину значения отклонения пузырька исправляют юстировочными винтами. Затем поверку повторяют пока пузырек не будет находиться по центру уровня.

Лучший лазерный нивелир 360 градусов

Корпус выполнен из металла, только верхняя часть сделана из жесткого, прочного пластика.

Прибор без остановок может проработать около 10 часов.

Установлен компенсатор на магнитных демпферах. Он быстро возвращается в исходное положение даже после сильных толчков. Предусмотрена автоматическая блокировка маятника.

Читать далее: Какую мультиварку выбрать, рейтинг лучших

Характеристики:

  • Рабочее расстояние – 50 м.
  • Количество лучей – 5 шт.
  • Точность нивелирования – ± 0,1 мм/м.
  • Диапазон рабочих температур – от -10 до 35 ˚ С.
  • Время непрерывной работы – 10 ч.
  • Резьба под штатив – 5/8″.

Плюсы:

  • Максимальная функциональность. Поворотный лимб и полноценный отвес – эти функции также есть у модели.
  • Четкость линий. Толщина красных плоскостей составляет около 1,5 мм.

Минусы

  • Отсутствие возможности крепления. Есть только одна стандартная резьба – 5/8 дюйма.
  • Габариты. Относится больше к громоздким изделиям.

Поверка компенсатора

Схема поверки компенсатора нивелира

Компенсатор, или, как его еще называют, демпфер, играет важную роль в правильной работе нивелира. Поэтому до того, как приступить к выполнению замеров, следует проверить и его тоже.

Выставив прибор, наведите окуляр на четко видный и хорошо освещенный объект. Многие специалисты используют для этого измерительную рейку. Продолжая наблюдать в окуляр, сделайте незначительный поворот подъемного винта (не больше 1-2 делений). При этом нить горизонта сперва поднимется вслед за зрительной трубой, а потом опустится до прежнего уровня.

Если этого не произошло, значит, компенсатор не работает и эксплуатация такого оптического нивелира невозможна. Прибор нужно заменить, чтобы в проект не закрались погрешности, которые приведут к перерасходу материалов.

Некоторые специалисты сталкивались с ситуациями, когда компенсатор немного «подвисал». Это может возникнуть из-за того, что в механизм попадает пыль, влага, которые мешают устройству нормально работать. Поэтому, обнаружив, что нить горизонта не возвращается в исходное положение, практики рекомендуют слегка постучать по прибору.

Этот способ может «отпустить» компенсатор, но полной уверенности в верной работе нивелира уже быть не должно.

Как используются ротационные лазерные нивелиры на открытой местности

Подобные нивелиры считаются одними из тех, которые благодаря скоростному вращению лазерной головки будут проецировать луч (станет заметен и при ярком солнечном излучении).

Непосредственно лазерные нивелиры, в комплексе с оптическими приборами, зачастую используют специалисты на открытой стройплощадке ФОТО: profpribor.ru

Характерной чертой функционирования подобных изделий станет то, что они отлично работают на плоскостях в 360° и точечно. Например, опция сканирования даст возможность выбирать лишь то место, где требуется выровнять проём двери или окно.

Во время применения данной опции устройство будет отображать луч лазера лишь в определённых участках ФОТО: profpribor.ru

Нивелир в одинаковой степени необходим во время проведения измерений на открытых пространствах, в процессе возведения масштабных объектов, а также при ремонтных работах. Если вам понравилась наша статья, обязательно поставьте оценку. Кроме того, мы всегда рады ответить на ваши вопросы, которые можно оставить в форме обратной связи.
