Нержавеющая сталь AISI 430

Состав

Сталь AISI 430 (характеристики – ниже) состоит из безопасных и недорогостоящих веществ, что уменьшает ее себестоимость. Нужно знать, что основным ее составляющим компонентом является железо. Оно обеспечивает некоторые уникальные свойства, за счет них данный вид стали получил максимальное распространение.

Также в состав входят такие вещества, как углерод, сера, марганец, хром, кремний и некоторые другие.

О том, какие же они придают стали преимущества и недостатки, а еще как именно влияют на обработку материала, поговорим чуточку позже. В целом они позволяют обеспечить низкую стоимость, а также простоту добычи и переработки.

Сфера применения нержавеющей стали 12х17

  • Машиностроение – различные типы крепежных соединений (втулки, шарниры);
  • Быт – корпуса стиральных машин и другой бытовой техники;
  • Пищевая отрасль –оборудование для работы с продуктами питания (емкости для хранения и трубопроводы для транспортировки пищевой продукции);
  • Строительство – несущие металлоконструкции;
  • Оформление интерьеров и ландшафтный дизайн – полированная нержавейка AISI 430 имеет очень привлекательный внешний вид.

Для того чтобы использовать сталь во всех вышеперечисленных сферах, она должна хорошо поддаваться механической обработке. Поскольку эта марка отличается повышенными прочностными характеристиками, в холодном виде она поддается обработке достаточно сложно. Чтобы облегчить этот процесс, производится разогрев заготовки или детали до температуры 8016-1038 градусов, после этого происходит процедура нормализации (охлаждение на открытом воздухе) и отжига. Затем выполняется непосредственно механическая обработка (прокатка, ковка, резка, точение, шлифовка и другие). При выполнении механической обработки должен использоваться чистый, хорошо заточенный инструмент, причем само воздействие инструмента на заготовку для предотвращения упрочнения при переходе по поверхности должно осуществляться достаточно глубоко.

Термическая обработка стали из-за особенностей ее кристаллической решетки производится исключительно для снижения внутренних или поверхностных напряжений, которые могут стать причинами деформаций металла. Для улучшения механических или химических свойств заготовки производить термообработку не нужно.

Механические свойства

Механические свойства марка стали AISI 430 также учитываются при выборе наиболее подходящего металла для определенных условий эксплуатации. Основными можно назвать:

  1. Предел прочности составляет 530 N/mm Ее вполне достаточно для изготовления ответственных деталей, которые будут работать в условии высоких нагрузок.
  2. Предел текучести 360 N/mm Это свойство определяет то, насколько применим металл в случае получения заготовок путем литья.
  3. Относительное удлинение составляет 25%.
  4. Твердость поверхности по Бринеллю 160 НВ. Стоит учитывать, что AISI 430 практически нельзя улучшить при термической обработке, а сам процесс довольно сложен.

Рассматриваемые механические свойства согласно ГОСТ измеряются при комнатной температуре. Стоит учитывать, что при нагреве свойства могут существенно изменяться. К примеру, слишком сильный нагрев становится причиной снижения показателя твердости поверхности.

Виды нержавеющей стали

Нержавеющая сталь представляет собой привлекательный материал для использования в современной промышленности. Он состоит из железа и примеси хрома.

Также в смесь для производства нержавейки добавляются и другие элем6нты, которые представлены:

  • никелем,
  • ниобием,
  • молибденом,
  • титаном.

Они необходимы для того чтобы материал приобрел свои физико-хиимические качества и стал более прочным.

Благодаря смеси железа и других элементов появляется материал, который способен противостоять появлению коррозии. В зависимости от пропорциональности добавленных элементов нержавеющий материал получается прочным и он способен противостоять даже высоким температурам. Благодаря пластичности нержавеющую сталь используют в самых разных отраслях промышленности.

Железо само по себе покрывается ржавчиной достаточно быстро. Если смешать его с хромом и другими элементами на его поверхности образуется невидимая пленка, которая предотвращает поступление к нему кислорода. В результате окисления не производится. Данный слой является достаточно прочным. Что делает материал более устойчивым к образованию трещин, вмятин и многих других дефектов. Сталь способна восстанавливаться со временем самостоятельно.

Применение листовой стали

В большинстве случаев кухонное оборудование изготавливается из листовой стали. Ее раскрой и толщина могут быть разными для AISI 430 и AISI 304. В процессе производства они характеризуются как гибкие и легко режущиеся материалы, хорошо поддающиеся штамповке. Гладкость поверхности зависит от степени обработки и не связано с маркой стали.

Осмотр изделий из AISI 430 и AISI 304 позволяет заметить разницу в цвете. 304 – желтоватого оттенка, а 430 – бело-голубого, несколько напоминает алюминий.

Согласно заключению Департамента государственного санэпиднадзора РФ № 77.95.5.140.П.14626.9.00 от 01.01.2001, года сталь AISI 430 названа лучшей для использования в пищевой и перерабатывающей промышленности. Она годится для изготовления изделия для мясной, спиртовой, кондитерской, масложировой промышленности. Материал сохраняет все свои характеристики на всех этапах обработки сырья (сортировка, тепловая обработка, смешивание, измельчение, фасовка и пр.).

AISI 304 обычно используется для производства моечных ванн, люксовых и очистных столов для овощей, линий раздач, витрин и профилей для фаст-фуда.

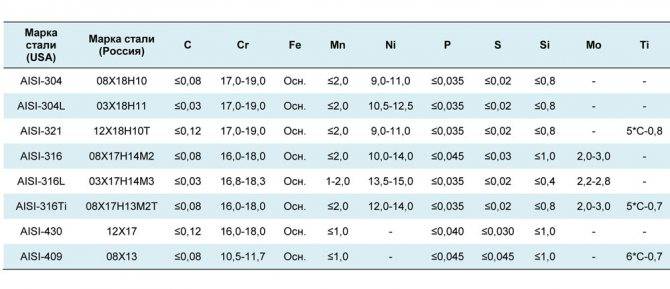

Химический состав стали AISI 430

Стойкость AISI 430 к различным кислым веществам

Температура

20°C

80 °C

Концентрация

10%

20%

40%

60%

80%

100%

10%

20%

40%

60%

80%

100%

Серная кислота

не стойкая

не стойкая

не стойкая

не стойкая

не стойкая

частично стойкая

не стойкая

не стойкая

не стойкая

не стойкая

не стойкая

не стойкая

Фосфорная кислота

стойкая

стойкая

не стойкая

не стойкая

частично стойкая

стойкая

стойкая

стойкая

не стойкая

не стойкая

частично стойкая

частично стойкая

Азотная кислота

стойкая

стойкая

стойкая

стойкая

частично стойкая

не стойкая

стойкая

стойкая

стойкая

частично стойкая

частично стойкая

не стойкая

Муравьиная кислота

стойкая

стойкая

частично стойкая

частично стойкая

частично стойкая

стойкая

стойкая

не стойкая

не стойкая

не стойкая

не стойкая

стойкая

Свариваемость стали AISI 430

Нержавейка AISI 430 сваривается без ограничений, любым способом. Предпочтительным методом будет дуговая сварка, с газовой защитой. Лучше располагать сварочный инструмент выше свариваемой поверхности. Используются электроды на основе ферритной стали – AISI 430, AISI 308, AISI 310, AISI 309, или AISI 312. Сварные швы очищают от окалины и пассивируют.

Термообработка нержавейки AISI 430

Отжиг стали производится при температурном режиме 780 – 800 °C, охлаждаются детали на воздухе. Отпуску обычно не подвергаются, но допускается его провести при температуре 200 – 300 градусов °C.

Пассивируют заготовки в 20-25% растворе азотной кислоты, при 20 °C.

Материал поддается горячей деформации (ковке): при 1100 – 1150 °C в начале, и 750 °C в конце. Однако, преимущественно AISI 430 подвергают холодным способам деформации: изгибу, вытяжке или формовке.

Расшифровка аббревиатуры AISI и численных обозначений

AISI – это аббревиатура, означающая, переводя с английского, Американский институт стали и железа (American Institute Steel and Iron). Рассматриваемая марка была разработана данным учреждением.

4 – указывает на класс стали – ферритный

30 – указывает на порядковый номер стали в группе

Применение нержавеющей стали марки AISI 430

За счёт своей коррозионной стойкости и жаростойкости может применяться в химической, пищевой промышленностях, а также автомобилестроении, строительстве, для деталей теплообменников, или изготовления печного оборудования. Для бытового назначения из неё делают посуду, различные приборы, а также сантехнику.

Сталь не рекомендуют использовать в условиях слишком низких температур, а также при больших нагрузках.

Производство трубного проката профильного сечения

Прямоугольные трубы выпускаются с квадратом или прямоугольником в сечении. Производится продукция с разной толщиной стенки, высотой и шириной профиля. Существует три основных технологии производства профильных труб:

  • холодный прокат;
  • горячий прокат;
  • производство сварным способом.

Первый и второй способы подразумевают формирование изделий нужной формы из цельной металлической болванки. Сначала заготовка попадает на пресс, где в ней пробивается отверстие. После чего на специальных станках она раскатывается для придания нужной формы. Такой способ позволяет производить наиболее качественную продукцию, однако он довольно затратный.

Сварные изделия существенно дешевле в производстве. Профиль формируется из листовой нержавеющей стали. Полосе исходного материала придается необходимая форма, после чего она сваривается электрической сваркой. Поскольку данная марка стали обладает отличной свариваемостью, сварные прямоугольные трубы получаются достаточно прочными и надежными, оставаясь при этом относительно недорогими.

Основные характеристики

Марка AISI 430 обозначает коррозионностойкую жаропрочную сталь и пользуется значительным спросом у потребителей. Среди основных преимуществ следует отметить высокую механическую прочность и хорошую устойчивость материала к коррозии. Достойные прочностные характеристики обусловлены структурой кристаллической решетки, согласно которой сталь AISI 430 относится к ферритному классу. Повышенную антикоррозионную стойкость обеспечивает добавление хрома в качестве базового легирующего элемента при выплавки металла. Содержание хрома в стали марки AISI 430 составляет 16%, что позволяет ей служить десятки лет без риска окисления или иного пагубного воздействия.

Материал очень устойчив к работе в среде, содержащей серу, и не подвержен хлоридному растрескиванию, что выгодно отличает его от прочих сплавов. Кроме того, важным моментом является тот факт, что сталь AISI 430 обходиться без включения титана, оставляя цену материала довольно привлекательной, а его – прочным и долговечным.

Другой особенностью является содержание в готовом продукте никеля, которое составляет всего 1%. Никель повышает технологичность сплава и возможность его использования для изготовления материалов, а также считается дополнительным гарантом коррозийной стойкости сплава. Поскольку сам никель – довольно дорогой материал, низкое содержание его в AISI 430 позволяет сохранить доступным ценовой уровень и добиться приемлемой технологичности.

Нержавеющая сталь AISI 430 хорошо ведёт себя при сварке, поскольку она не подвергается коррозии в местах соединения. Однако эта особенность является плюсом лишь при сварке неподвижных соединений, что стоит учитывать в ходе проектирования металлоконструкций. Очень хорошо поддаётся материал отжигу и холодной обработке, становится довольно податливым и пригодным для холодной штамповки, гибки, формовки и глубокой вытяжки. Тем не менее, стоит учесть, что материал плохо переносит отрицательные температуры и высокие нагрузки – это является поводом для того, чтобы не использовать его для изготовления опорных деталей.

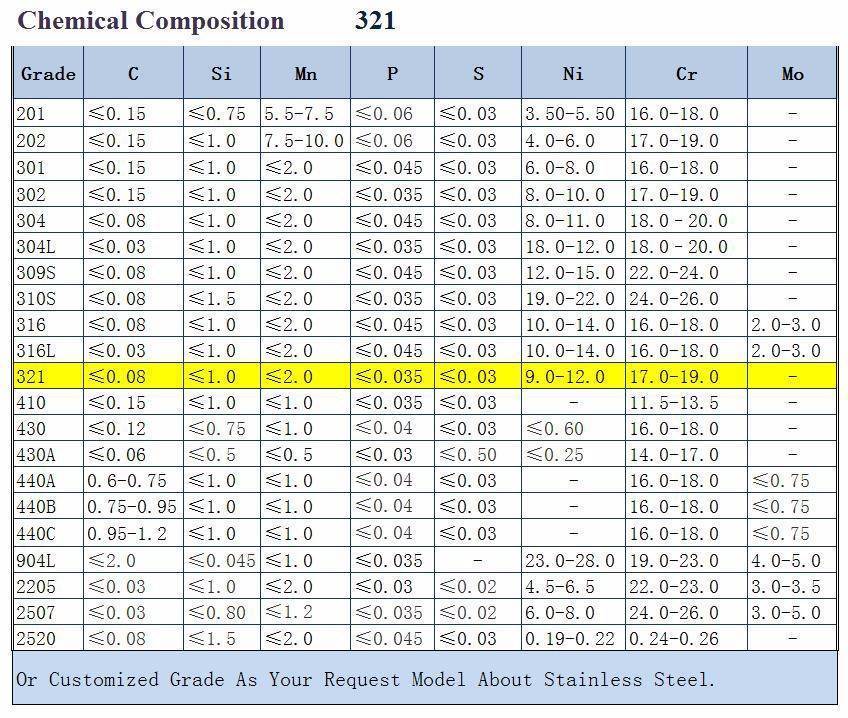

Химический состав

Сталь 430 способна сохранять свои основные эксплуатационные качества в довольно агрессивных средах. В некоторых случаях металл применяется в среде с высокой концентрацией серы. Химический состав представлен сочетанием недорогих компонентов, за счет чего существенно снижается стоимость материала. К другим особенностям отнесем нижеприведенные моменты:

  1. Основной компонент железо, которое присутствует практически во всех металлах.
  2. Вторым основным компонентом принято считать углерод. Его концентрация в составе определяет прочность и другие эксплуатационные характеристики. В рассматриваемом случае показатель концентрации составляет 0,12%.
  3. Химический состав характеризуется включением в него хрома, кремния и марганца.
  4. В состав включаются другие химические элементы, концентрация которых составляет всего несколько долей процента. В их число входят и вредные примеси, за счет которых снижаются эксплуатационные характеристики материала.

Довольно высокая концентрация углерода определяет то, что AISI 430 характеризуется высокой прочностью и твердостью.

ТД СпецКомплект

AISI 430 Технические данные

Краткие сведения 430 является низко-углеродистой хромисто-железной нерж. сталью. Сталь имеет хорошее сопротивление коррозии в мягко коррозийных окружающих средах и хорошее сопротивление окислению в высоких температурах. В отожженном состоянии сталь податлива, не укрепляется чрезмерно в течение холодной обработки и может быть легко формуема. Сталь имеет ограниченную свариваемость и не должна использоваться в сваренных обьектах подвергающимся нагрузкам. Имея ферритную структуру, 430 является хрупкой в поднулевых температурах, и не может использоваться в в криогенных Приложениях. Поскольку сталь не содержит никель или молибден, она более дешева чем любая из сталей 300 ряда. Область применения 430 — простой коррозиостойкий и сопротивляющийся высокой температуре сорт — находит применение в областях, где имеет место мягко коррозийная среда или где требуется сопротивление в умеренных температурах . Типичные применения: Автомобилестроение, архитектура и декор – напр., индустриальная кровля и стены, кухонная утварь, мойки, сливы, части стиральных машин, трубы. Погрузочно-разгрузочное оборудование материалов в горной промышленности и сахарной промышленности. Максимальная температура — 759 °C. Химический Состав (ASTM A240)

Состав %oCMnPSSiCr
ASTM A 2400.12 max1.0 max0.045 max0.03 max1.0 max16.0-18.0
Типично0.050.70.0210.0240.617

Типичные Свойства в Отожженном Состоянии Свойства, указанные в этой публикации типичны для производства одного из заводов и не должны быть расценены как гарантируемые минимальные значения для целой спецификации. 1. Механические Свойства при комнатной температуре типично Minimum

типичноMinimum
Rp m Предел прочности (при растяжении), N/mm2530450
Rp 0,2 Предел Упругости, (0.2 %), (текучесть) N/mm2360205
относительное удлинение (% в Lo=5.65 So)2522
Твердость по Бринеллю — НВ160

2. Свойства при высоких температурах Предел прочности при повышенных температурах

Температура, oC300400550650750
Rp m Предел прочности (при растяжении), N/mm245043022012050

Минимальные величины Предела Упругости (Текучести) при высокой температуре (деформация в 1 % за 10 000 часов)

Температура, oC550600650700750
Rp1,0 1.0% пластичная деформация (текучесть) N/mm250301553

Максимум, рекомендованных Температур Обслуживания (Температура образования окалины) Непрерывное воздействие 750 oC

Прерывистые воздействия 850 oC

Примечание: Эксплуатация в температурном дипазоне 425 -525 oC

свыше 100 часов сделает сталь хрупкой при комнатной температуре.

3. Сопротивление Коррозии 3. 1 Кислотные среды

Температура, oC2080
Концентрация, % к массе1510208010015102080100
Серная Кислота222221222222
Азотная Кислота12112
Фосфорная Кислота2212211
Муравьиная Кислота1112222

Код: 0 = высокая степень защиты — Скорость коррозии менее чем 100 mm/год 1 = частичная защита — Скорость коррозии от 100m до 1000 mm/год 2 = non resistant — Скорость коррозии более чем 1000 mm/год 3.2 Атмосферные воздействия Сравнение 430-й марки с другими металлами в различных окружающих средах (Скорость коррозии расчитана при 10-летнем воздействии).

Окружающая средаСкорость коррозии (mm/год)
430Aлюминий-3Sуглеродистая сталь
Сельская0.00250.0284.3
Морская0.03810.42425.7
Индустриальная Морская0.04060.54637.1

4. Сварка 430 имеет достаточную свариваемость для многих «статических» применений. Однако шов может быть хрупким при газовой сварке (при нагревании происходит рост зерен в микроструктуре металла). Свойства усталости 430 в сваренном состоянии низкие, и ее не рекомендует для применений, где используется растяжение, или другие воздействия. Сварку производить никельсодержащими электродами типм 308L. 5. Тепловая Обработка 5.1. Отжиг. Отожженная 430-я сталь является самой мягкой и податливой и может использоваться для холодной формовки. Диапазон температуры отжига 780 oC

сопровождается последующим охлаждением на воздухе. 5.2. Отпуск Отпуск после сварки обычно не требуется, хотя 200-300oC — рекомендованный диапазон температуры отпуска. 5.3. Горячая обработка(интервал ковки) Начальная температура: 1100 — 1150oC Конечная температура: ниже 750oC

Избегите длительного воздействия температурой выше 1000oC , поскольку имеет место чрезмерный рост зерна, который уменьшает податливость Обратите внимание: Для нерж. Стали требуется для однородного прогрева время в 2 раза превышающее время для той же самой толщины углеродистой стали

6. Холодная Обработка 430 восновном используется в холодном состоянии. Типичные действия включают изгиб, формовку. Hunting Journal

Змеевик для конденсата

В изготовлении змеевика для дистиллятора или самогонного аппарата возникают некоторые сложности: при попытке согнуть материал он сплющивается, а из-за отличий в диаметре трубки по всей длине происходит перепад давления в системе и неравномерность конденсации.

Чтобы сохранить стабильную величину диаметра, трубку наполняют сухим песком, утрамбовывая его постукиванием, а концы закрывают конусоподобными деревянными пробками. В таком состоянии змеевик наматывают на отрезок трубы. Затем пробки выжигают или высверливают дрелью, и после промывания змеевик готов к использованию.

Свойства 304 316 стали

И тем не менее, несмотря на несущественные, казалось бы, изменения в химическом составе сплава, свойства 316 значительно отличаются от 304 по некоторым показателям.

Благодаря легированию молибденом, сплав 316 приобретает способность противостоять коррозионным поражениям типа щелевым и питтинговым. Особенно при прямом контакте конструкций из данного сплава в таких агрессивных средах, как кислотные пары, соединения хлора, морская вода (холодная). Общеизвестно, что питтинговая (точечная) коррозия, поражающая избирательно в труднодоступных местах, особенно опасна для конструкций. Поэтому для конструкций, которые эксплуатируются в подобных условиях, даже не поднимается вопрос — aisi 304 aisi 316 что лучше, настолько это очевидно. Это же касается конструкций и изделий, эксплуатация которых проходит в условиях соприкосновения с парами многих кислот — муравьиной, фосфорной, уксусной, борной, щавелевой, серной или молочной.

При сравнении стали aisi 304 316 понятно, что сплав AISI 316 имеет существенно высокие эксплуатационные свойства и технологические характеристики, включая прочностные показатели

Причём, что особенно важно при эксплуатации конструкций из 316, эти свойства сохраняются в течение всего времени службы, и не меняются даже при температуре, стремящейся к нулю ˚С

Сталь 316 имеет большую, по сравнению с 304, прочность, а также намного большее сопротивление ползучести при более высоких температурных режимах эксплуатации. Это отличие 316 от 304 обусловлено добавкой молибдена.

За счёт высокого уровня сопротивления коррозийным образованиям, и неподверженности окислению, aisi 316 характеризуется физическими свойствами, которые практически ничем не отличаются от свойств aisi 304 (незначительное увеличение плотности мало влияет на эксплуатационные свойства).

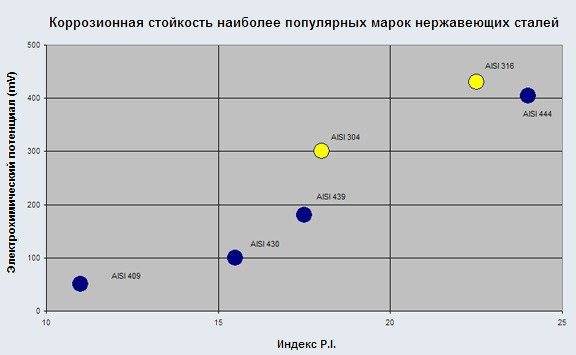

Какую информацию можно узнать по условному обозначению марок нержавеющей стали

Нержавеющие свойства стали обусловлены наличием в ее составе легирующих элементов, основными из которых являются хром и никель. Для придания особых свойств (большей прочности, хладостойкости и других), улучшения технологических характеристик в сталь добавляют и другие легирующие элементы (например, титан, молибден, марганец), наноприсадки редкоземельных металлов.

Благодаря легированию титаном, нержавеющая сталь 12х18н10т приобретает повышенную хладостойкость и используется для изготовления сварных изделий для криогенной техники, работающей при t до -269˚С. Кроме того, по условному обозначению марок стали можно определить:

  • Химический состав стали, например, хромистая нержавеющая сталь Х6Cr17 — aisi 430 содержит в своем составе до 0,08% массовой доли углерода (цифра 6 после буквы Х указывает на среднее содержание углерода в стали, умноженное на 100) и 16 — 18% хрома
  • Класс стали, например, цифра 3 в обозначении нержавеющей стали aisi 316 указывает на ее принадлежность к аустенитному классу. Соответственно цифра 4 в обозначении стали 430 указывает на принадлежность стали к ферритному классу, две последующие цифры определяют порядковый номер стали в группе
  • Европейский стандарт указывает на принадлежность нержавеющей стали к определенному типу, по порядковым номерам сталей 1.4301, 1.4436, 1.4016 можно определить, что рассматриваемые марки относятся к группе нержавеющих сталей (в данную группу входят стали под номерами 1.40ХХ-1.45ХХ)
  • Буква S в обозначении стали по стандарту UNS обозначает принадлежность материала к группе жаростойких и коррозионно-стойких (нержавеющих) сталей (в данную группу входят стали, обозначаемые S00001…S99999)
  • В обозначении стали по шведскому стандарту цифры 23ХХ указывают на содержание хрома в стали (все рассматриваемые в таблице марки относятся к группе сталей с содержанием хрома ≥10%)
  • В стандартах, действующих на территории РФ, по условному обозначению стали можно судить об ее элементном составе, в нормативных документах на нержавеющую сталь (ГОСТ 5632 и других) представлена информация о классификации стали, химсоставе, свойствах, назначении и сферах применения
  • В обозначении стали по шведскому стандарту цифры 23ХХ указывают на хрома ≥10%)
  • В стандартах, действующих на территории РФ, по условному обозначению стали можно судить об ее элементном

Аустенитные нержавеющие стали 301, 304, 316

ТипСоставПлотность, кг/м3Модуль упругости E, ГПаКоэффициент линейного температурного расширения α, 1/ККоэффициент теплопроводности λ, Вт/м • КТвёрдость HRC (HRB)Твёрдость HBПримечание
3010.15%max С, 16-18% Cr, 2% Mn, 6-8% Ni80001931716,2(85)165Коррозионная стойкость близкая стали 304. Ближайшими аналогами являются стали типа 304 и 316.
304<0.08% C, 17.5-20% Cr, 8-11% Ni, <2% Mn800019317,216,225-37201Наиболее распространённая аустенитная нержавеющая сталь. Хорошие коррозионные свойства в атмосферных условиях. Подвержена питтинг коррозии, межкристаллической коррозии в среде солей особенно при температуре +60оС и выше.
304L<0.03% C, 18-20% Cr, 8-12% Ni, <2% Mn800019317,216,225-32201Обладает лучшими механическими свойствами при высоких температурах, чем для стали типа 304.
304H<0.10% C, 18-20% Cr, 8-10.5% Ni, <2% Mn800019317,216,225-32201Более высокие механические свойства, чем для стали типа 304.
316<0.08% C, 16-18% Cr, 10-14% Ni, 2-3% Mo, <2% Mn800019315,916,3(95)217Высокая коррозионная стойкость в атмосферных условиях по сравнению со сталью типа 304. Умеренная коррозионная стойкость в среде солей при температуре до +60оС.
316L<0.04% C, 16-18% Cr, 10-14% Ni, 2-3% Mo, <2% Mn800019315,916,3(95)217Хорошо сваривается благодаря низкому содержанию углерода. Свойста близкие стали типа 316.
316H<0.10% C, 16-18% Cr, 10-14% Ni, 2-3% Mo, <0.1% Mn800019315,916,3(95)217Свойства, аналогичные стали 316. Высокая прочность при температурах до 500оС.
316Ti<0.10% C, 16-18% Cr, 10-14% Ni, 2-3% Mo, < 0,5% Ti, <0.1% Mn800019315,916,3(95)217Свойства аналогичны стали типа 316. Добавка титана снижает риск межкристаллической коррозии при высоких температурах. Высокая прочность при температурах 600-900оС.

Из какой нержавейки выбрать дымоход?

В случае, когда предстоит выбрать марку стали для дымохода либо печи, именно AISI 430 подойдет как нельзя кстати. В отличие от 304 нержавейки она меньше подвержена деформационным процессам при нагревании. Что касается показателей жаропрочности, то они у обеих марок одинаковы. Для того чтобы изделия прошли термообработку, достаточно затопить печь.

Если подвести итог написанному выше, то становится понятным, что и бак из 430 нержавейки может служить долго, если использовать металл большей толщины и произвести термообработку емкости. Однако это приведет к увеличению стоимости бака для воды. Поэтому, чтобы сэкономить и при этом стать обладателем качественного товара, бак лучше заказать из стали AISI 304, тогда как печи и дымоходы покупать лучше те, что изготовлены из стали AISI 430.

Применение нержавеющей стали aisi 430

Имея высокую доступность и относительно невысокую стоимость нержавеющая сталь AISI 430 (нержавейка 430) используется повсеместно и в самых различных областях. Из данной нержавейки изготавливают:

  • Дымоходы для банных и отопительных печей;
  • Баки для стиральных и посудомоечных машин, корпуса холодильников, микроволновых печей и т.д.;
  • Бак для бани, резервуары для воды, бак для душа;
  • Различный крепёж: шайбы, валики, метизы;
  • Системы теплообмена, детали выхлопных систем автомобилей;
  • трубопроводы (труба aisi 430), резервуары, холодильные и варочные установки. Металлические стеллажи, столы;
  • Декоративные детали для интерьеров и экстерьеров.

Области применения данной марки стали

  • Дизайн и архитектура;
  • Пищевая промышленность;
  • Гражданское машиностроение;
  • Изготовление различных кухонных принадлежностей, частей стиральных, посодомоющих машин и т.п;
  • Производство внутренней и наружной фурнитуры;
  • Оснащение для теплообменников.

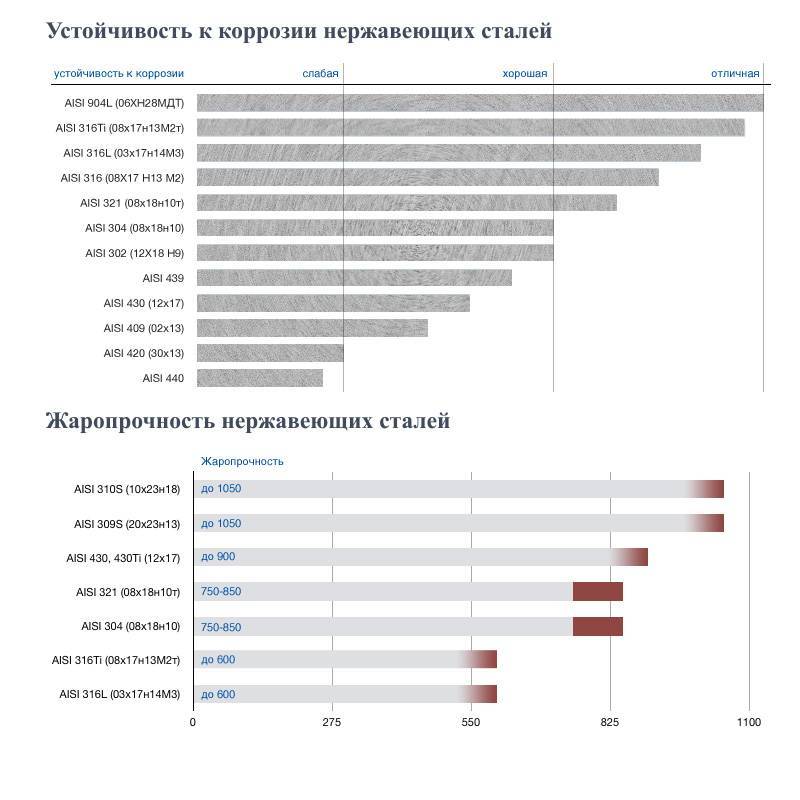

Стойкость к коррозии данной марки стали можно сравнить только со стойкостью аустенитной стали марки 12х18н10т. Стали типа AISI 430 устойчивы в разных средах с содержанием серы, поэтому различные изделия из данной марки стали могут быть использованы в различных установках перекачки газа, нефти и нефте-, газо-переработки. При использовании различных сталей нужно делать тесты на устойчивость к коррозии, которую можно определить температурой, нагрузкой, контактом с другим материалом и другими особыми условиями.

Применение стали AISI 430

Нержавейка AISI 430 получила самое широкое применение в различных отраслях промышленности. В сравнении с аустенитными сплавами, рассматриваемый не имеет большой концентрации никеля в составе. Рассматривая область применения, отметим следующие моменты:

  1. Для пищевых производств рассматриваемая сталь поставляется при производстве различных упаковок и тары. Металл не вступает в реакцию с другими веществами, что и определяет его широкое распространение в рассматриваемой отрасли. Кроме этого, AISI 430 характеризуется небольшим уровнем тепловой инерции. Очень часто встречается металл на винных и алкогольных заводах.
  2. В последнее время сплав широкое применяется в машиностроительной области, что связано с высокой коррозионной стойкостью.
  3. Многие бытовые приборы также создаются при применении AISI 430. Примером назовем холодильники, стиральные машины или микроволновые печи. Подобная область применения связана с тем, что поверхность нержавейки способна выдерживать воздействие окружающей среды.
  4. Низкая стоимость определяет то, что AISI 430 часто применяется в химической промышленности. За счет этого снижается стоимость готовой продукции.
  5. Материал поддается холодной обработке, за счет чего применяется в архитектуре и промышленных отраслях. Холодная обработка давлением позволяет получить сложные изделия при минимальных затратах. Кроме этого, данный способ изготовления позволяет получить сложные по форме изделия.
  6. Изготовление различных теплообменников. Теплопроводность определяет распространение AISI 430 при создании радиаторов и отопительных котлов.
  7. Декоративные качества и прочность определяет применение материала при создании наружной и внутренней фурнитуры. Она может иметь различную форму и размеры.

Моечная ванна AISI 430

Совершенствование производства рассматриваемого металла позволило снизить его стоимость и существенно повысить эксплуатационные характеристики. В состав могут добавляться и некоторые другие легирующие элементы, за счет которых изменяются качества материала.

Свойства сплавов AISI 304 и 430 в зависимости от химического состава

AISI 304 отличается прекрасной свариваемостью, легко обрабатывается (сварка и ковка). Но показатель твёрдости меньше. Хотя для применения этот вариант и дороже (за счёт наличия никеля), AISI 304 незаменима для производства конструкции, к которым предъявляют высокие требования по технологичности.

AISI 430 подвержена более сложным типам сварки, и её не подвергают упрочнению.

Чтобы понять, чем отличается AISI 304 от AISI 430, необходимо также обратить внимание на их магнитные свойства. Так, AISI 304 относится к немагнитным сплавам – аустеничный класс, а AISI 430 представляет класс ферритов

Кроме основных качеств, сплавы отличаются и другими свойствами.

  • Высокая прочность и долговечность, возможность изготавливать детали и конструкции для эксплуатации в агрессивных средах.
  • AISI 430 обладает большей стойкостью к воздействию кислотных и щелочных сред.
  • Оба металла характеризуются низким коэффициентом термического расширения.
  • Внешне они отличаются оттенками поверхности — AISI 304 желтоватым, а AISI 430 – бело-голубым.

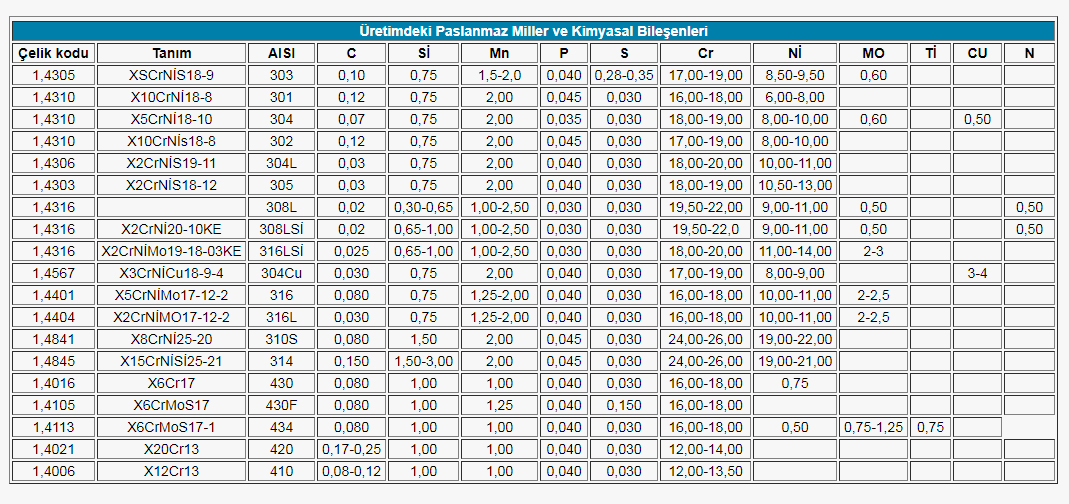

Марки нержавеющей стали и их характеристики

В современном мире представлено более двухсот пятидесяти видов нержавеющей стали. Они отличаются по своим сериям или маркам и по свойствам. Самыми популярными марками нержавеющей стали в настоящее время являются те виды, которые принадлежат к 300-й и 400-й серии. Они обладают высоким уровнем стойкости к появлению коррозии. К тому же у них слой защитной пленки является достаточно прочным из-за оптимально-подобранной пропорциональности использованных при производстве элементов. Нержавеющая сталь данных серий обладает высокой прочностью и пластичностью. Она активно применяется для производства различных предметов в современной промышленности. В скором времени конкуренцию данным сериям может составить 200 серия стали, которая, по мнению потребителей, имеет оптимальное сочетание стоимости и качества.

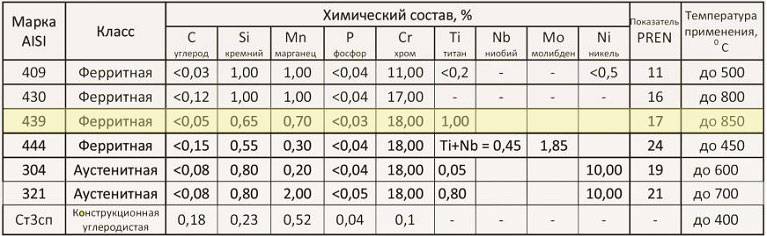

Характеристика нержавеющих сталей aisi

На современном рынке большим спросом пользуется нержавеющая сталь трехсотой серии. Она подразделяется на несколько видов в зависимости от химического состава:

  • аустенитная,
  • аустенитно- ферритная,
  • аустенитно-мартенситная.

В стали этих видов содержится разное количество никеля, хрома. углерода.

Нержавеющая сталь aisi 304

aisi 304 (08Х18Н10) получила широкое распространение в пищевой промышленности. Она отлично подходит для сварки и для тог, чтобы противостоять появлению ржавчины.

Нержавеющая сталь aisi 316

aisi 316 (10Х17Н13М2) образуется, если в сталь марки aisi 304 (08Х18Н10) добавить такой элемент, как молибден. Данная марка нержавейки получила широкое распространение в судостроительной, нефтегазовой и химической видах промышленности. Она устойчива к агрессивным средам.

Нержавеющая сталь aisi 316Т

aisi 316Т (10Х17Н13М2Т) обладает высоким уровнем прочности за счет того, что в ней содержится больше титана, чем в предыдущих марках. Она нашла широкое применение в области создания оборудования для химической и пищевой промышленности.

Нержавеющая сталь aisi 321

aisi 321 (12-08Х18Н10Т) самое большое количество титана среди всех марок трехсотой серии. Способна выдерживать температуры нагревания до 800 градусов Цельсия.

Нержавеющая сталь aisi 430

Среди марок четырехсотой серии наиболее широкое применение получила марка aisi 430 (12Х17). В целом вся серия характеризуется тем, что в нее входят марки нержавеющей стали, которые созданы с высоким содержанием хрома. Для марки aisi 430 характерно то, что материал отлично гнется и подвергается сварочным работам. Такую сталь можно использовать для мест с высокими температурными перепадами. Чаще всего ее используют для декора зданий и в нефтегазовой отрасли промышленности.

Нержавеющая сталь aisi 201

В двухсотой серии нержавеющей стали тоже есть достойные марки, на которые следует обратить свое внимание. Среди них наиболее сильно выделяется сталь марки aisi 201 (12Х15Г9НД). Она отличается от более дорогих марок из других серий тем, что в ней вместо никеля используется смесь таких элементов, как азот и марганец

Она отличается от более дорогих марок из других серий тем, что в ней вместо никеля используется смесь таких элементов, как азот и марганец

Благодаря своим химическим и физическим качествам она получила широкое распространение в пищевой и медицинской промышленности. Она также подходит для производства разного рода ограждений, труб. Таблица марок нержавеющих сталей и их соответствие химическому составу

Она отличается от более дорогих марок из других серий тем, что в ней вместо никеля используется смесь таких элементов, как азот и марганец. Благодаря своим химическим и физическим качествам она получила широкое распространение в пищевой и медицинской промышленности. Она также подходит для производства разного рода ограждений, труб. Таблица марок нержавеющих сталей и их соответствие химическому составу

Стандарты нержавеющих сталейСодержание легирующих элементов, %
*DINAISIГОСТCMnSiCrNiMoTi
С11.4021 420 20Х13 0,20 1,5 1,0 12,0-14,0
F11.4016 430 12Х17 0,08 1,0 1,0 16,0-18,0
A21.4301 304 12Х18Н9 0,07 2,0 0,75 18,0-19,0 8,0-10,0
1.4948 304H 08Х18Н10 0,08 2,0 0,75 18,0-20,0 8,0-10,5
1.4306 304L 03Х18Н11 0,03 2,0 1,0 18,0-20,0 10,0-12,0
A31.4541 321 08Х18Н10Т 0,08 2,0 1,0 17,0-19,0 9,0-12,0 5хС-0,7
A41.4401 316 03Х17Н14М2 0,08 2,0 1,0 16,0-18,0 10,0-14,0 2,0-2,5
1.4435 316S 03Х17Н14М3 0,08 2,0 1,0 16,0-18,0 12,0-14,0 2,5-3,0
1.4404 316L 03Х17Н14М3 0,03 2,0 1,0 17,0-19,0 10,0-14,0 2,0-3,0
A51.4571 316Ti 08Х17Н13М2Т 0,08 2,0 0,75 16,0-18,0 11,0-12,5 2,0-3,0 5хС-0,8
1.4845 310S 20Х23Н18 0,08 2,0 0,75 24,0-26,0 19,0-21,0
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
