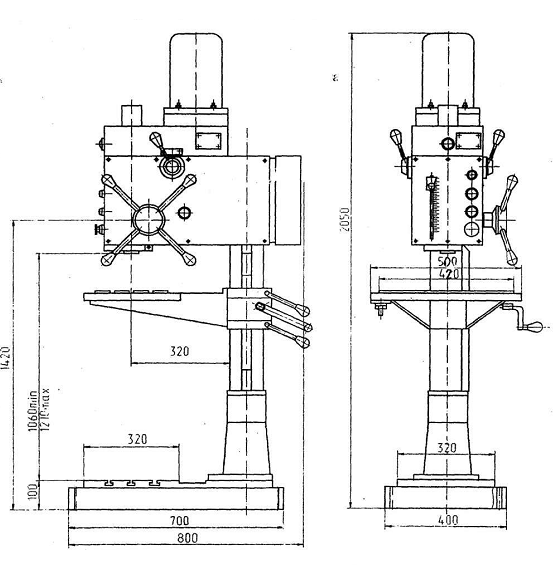

Вертикально-сверлильный станок 2С125

Сверлильная головка вертикально-сверлильного станка 2Н125Л

Сверлильная головка вертикально-сверлильного станка 2н125л

Сверлильная головка (рис.9) представляет собой чугунную отливку коробчатого сечения, в которой монтируются все основные узлы станка: коробка скоростей, коробка подач, шпиндель и механизм подач.

Первые три узла собираются отдельно и крепятся только к сверлильной головке.

Механизм подачи, состоящий из червячной передачи, горизонтального вала с реечной шестерней, лимба со связанными с ним деталями, рукояток, кулачковых и храповых обгонных муфт, является составной частью сверлильной головки.

Механизм подачи приводится в движение от коробки подач (см. рис.8) через перегрузочную муфту и предназначен для выполнения следующих функций:

• ручной подвод инструмента к детали
• включение рабочей подачи
• ручное опережение подачи
• выключение рабочей подачи
• ручной отвод шпинделя вверх
• ручная подача, используемая обычно при нарезании резьбы

Принцип работы механизма подачи заключается в следующем: при вращении штурвала 8 на себя проворачивается кулачковая муфта 12, которая через ступицу-полумуфту 14 вращает вал-шестерню 17 реечной передачи. Происходит ручная подача шпинделя.

Когда инструмент подойдет к детали, на валу-шестерне 17 возрастает крутящий момент, который не может быть передан зубцами кулачковой муфты 12, и ступица-полумуфта 14 перемещается вдоль вала-шестерни 17 до тех пор, пока торцы кулачковой муфты не станут друг против друга.

В этот период кулачковая ступица-полумуфта 14 проворачивается свободно относительно вала-шестерни на 20°. Угол 20° ограничивается пазом на муфте и штифтом 10.

На ступице-полумуфте 14 сидит двухсторонний храповый диск 15, связанный со ступицей-полумуфтой собачками 7. При смещении ступицы-полумуфты 14 влево храповый диск 15, преодолевая пружину 13, также смещается влево и зубцы диска входят в зацепление с зубцами второго диска б, прикрепленного к червячному колесу 16. Таким образом вращение от червяка I передается реечному валу-шестерне 17 и происходит механическая подача.

При дальнейшем вращении штурвала 8 при включенной подаче собачки 7 ступицы-полумуфты 14 проскакивают по зубцам внутренней стороны диска 15 и, таким образом, производится ручное опережение механической подачи.

При ручном выключении подачи штурвалом 8, повернув его в обратном направлении на 20° относительно вала-шестерни 17, на котором он сидит, зуб его кулачковой муфты 12 становится против впадины ступицы-полумуфты 14, которая вследствие осевой силы, возникающей благодаря наклону зубцов диска 15 и специальной пружины 13, смещается вправо и расцепляет диски и механическая подача прекращается.

Как указывалось выше, механизм подачи допускает ручную подачу шпинделя штурвалом 8. Для этого колпачок 9 необходимо переместить влево до отказа. При этом штифт II входит в паз муфты 12 и не дает ей возможности повернуться на 20°.

На левой стенке сверлильной головки смонтирован лимб 4, который во время подачи шпинделя приводится во вращение через пару шестерен 2 и 5.

Лимб предназначен для визуального отсчета глубины обработки и для настройки кулачка отключения автоматической подачи при достижении нужной глубины сверления.

Для визуального отсчета глубины обработки инструмент доводят вручную до контакта с обрабатываемой деталью и левой рукой устанавливают кольцо 3 в нужное положение. Отсчет глубины обработки производится по шкале на цилиндрической поверхности кольца 3. Для настройки кулачка на торцевой поверхности корпуса лимба имеется Т-образный паз.

Шпиндель

Шпиндель I (рис. 10) смонтирован на шариковых подшипниках. Осевое усилие подачи воспринимается передним упорным подшипником. Подшипники расположены в гильзе 2 шпинделя, которая при помощи реечной передачи имеет возможность перемещаться вдоль оси.

Регулировка подшипников шпинделя производится при помощи гайки, расположенной над верхней опорой шпинделя.

Форма и размеры конца шпинделя выполнены в соответствии с ГОСТ 2701-44.

Тиски поворотные

Тиски (рис. II) устанавливаются в кронштейне стола. Тиски предназначаются для легких сверлильных работ, не требующих высокой точности. Тиски могут поворачиваться и устанавливаться под любым углом относительно оси сверла.

В двух взаимно перпендикулярных положениях тиски зажимаются дополнительным клиновым зажимом, который является также фиксатором.

Правила работы

Сверлилка модели 2а112 требует соблюдения ряда правил перед началом работы и при выполнении операций на ней.

Требуется предварительная проверка прочности крепления сверла. В процессе работы необходим плавный подвод сверла к обрабатываемому изделию. Передача включается до момента соприкосновения сверла с обрабатываемым изделием. Подача уменьшается в процессе выхода сверла из образовавшегося в детали отверстия.

Удаление короткой стружки, наматывающейся на сверло, производится крючком. Длинная стружка удаляется только после остановки станка. Обслуживание аппарата предусматривает:

• замену масла в редукторе после 90 часов работы;
• удаление с электрического двигателя угольной пыли после 90 часов работы;
• полную очистку агрегата после каждого включения;
• после разборки и сборки аппарата требуется его проверка на электробезопасность;
• постоянный осмотр щеток и их замена, если высота составляет меньше 8 мм.

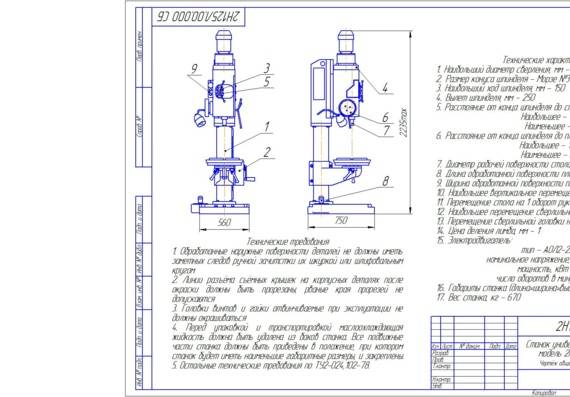

Станки универсальные вертикально-сверлильные 2Н125, 2Н135, 2Н150

• Главная
• Видеотека Естествознание Физика
• Математика
• Химия
• Биология
• Экология

Обществознание

Обществознание — как наука

Иностранные языки История Психология и педагогика Русский язык и литература Культурология Экономика Менеджмент Логистика Статистика Философия Бухгалтерский учет Технические науки

Черчение

Материаловедение Сварка Электротехника АСУТП и КИПИА Технологии Теоретическая механика и сопромат САПР Метрология, стандартизация и сертификация Геодезия и маркшейдерия Программирование и сеть

Информатика

Языки программирования Алгоритмы и структуры данных СУБД Web разработки и технологии Архитектура ЭВМ и основы ОС Системное администрирование Создание программ и приложений Создание сайтов Тестирование ПО Теория информации и кодирования Функциональное и логическое программирование Программы

Редакторы и компиляторы

Офисные программы Работа с аудио видео Работа с компьютерной графикой и анимацией Автоматизация бизнеса Прочие

Музыка

Природное земледелие Рисование и живопись Библиотека

Естествознание Физика

Математика Химия Биология Экология Астрономия Обществознание

Иностранные языки

Технические науки

Теоретическая механика и сопромат

Сварка Железная дорога Паспорта и техническая документация

Металлообра-батывающие станки

Деревообра-батывающие станки Сварочное оборудование Правила Контакты

forkettle.ru

Описание и технические возможности

Большинство узлов аппарата выполнено идентично всем вертикально-сверлильным станкам. Вид исполнения соответствует ГОСТ15150.69.

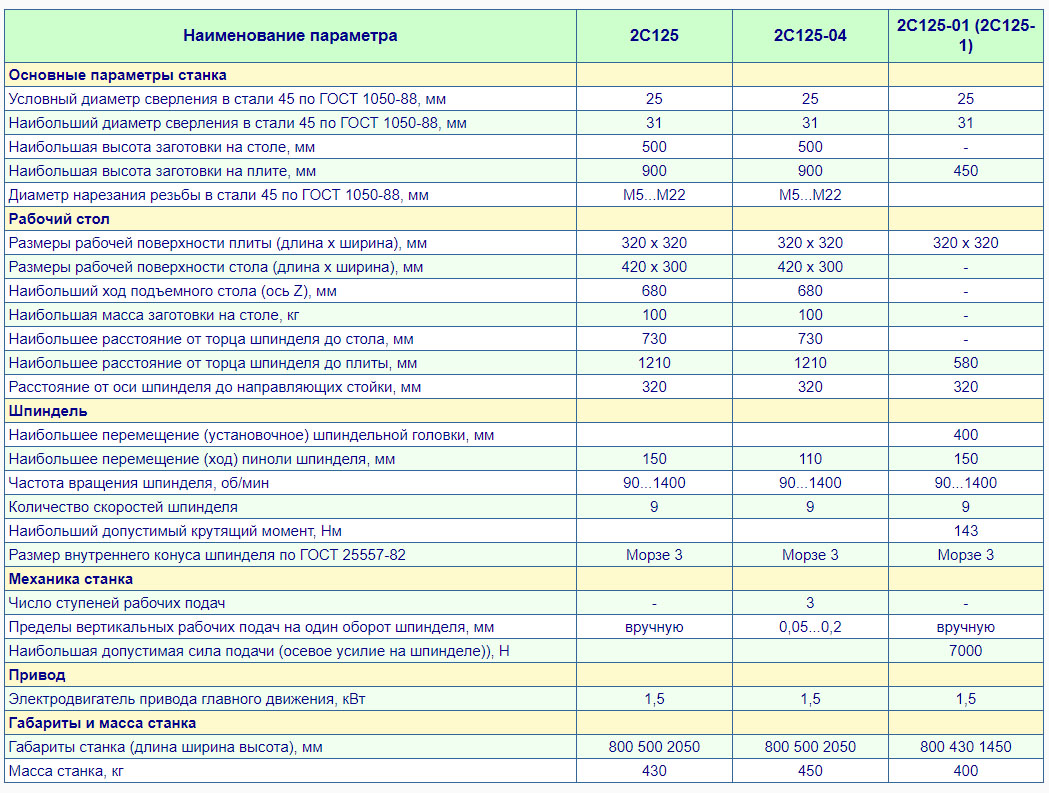

Действие	Единица измерения	Параметры
Сверление (сталь 45, ГОСТ1050.88)	Минимальный	см	0,3
Максимальный	3,1
Условный	2,5
Ø нарезания резьбы (сталь 45, ГОСТ1050.88)		М3-22
Высота болванки (max)	Плита	мм	900
Стол	см	50,0
Операционная плоскость	Параметр рабочей поверхности	Стол	42,0х30,0
Плита	32,0х32,0
Шаг подъемного стола (max)	68,0
Вес обрабатываемой детали (max)	кг	100
Крепежные пазы	Кол-во	см	0,3
Ширина	14Н12
Расстановка	8,0±0,04
Шпиндель	От торца (max)	До стола	см	73,0
До плиты	121,0
От оси до стойки	32,0
Скорость вращения	об/мин	90-1400 (180-2800)
Кол-во скоростей	9
Перемещение головки (max)	см	15,0
Внутренний конус ГОСТ25557.82		М3
Привод	Ручной
Электродвигатель	Мощность	кВт	1,5
Частота	Гц	50
Напряжение	В	380

Показатели точности и шероховатости станка по техническим характеристикам равны: сверление 6.3; развертывание 1.60.

• Реверсивный двигатель, установленный на агрегате, значительно усиливает его возможности, повышая функции при нарезании резьбы, допускает использование машинных метчиков.
• Крепежные приспособления станок 2С125 фиксируются в специальные пазы, которые имеются как на столе, так и на станине. Кроме того имеющийся конус Морзе позволяет производить оперативную замену задействованного инструментария.
• Прямоугольный стол, установленный на вертикальной колонне, может вращаться и перемещаться вверх-вниз за счет червячно-реечной передачи.
• Данный вид аппаратов безопасен в использовании. Имеет пружинный противовес для предотвращения самопроизвольного опускания шпинделя, муфту перегруза, а также ряд других конструктивных наработок повышающих степень защиты оператора.

Станок вертикально-сверлильный 2С125 выпускался до конца 2013 года, после чего его производство было завершено. На рынке можно купить его аналоги по вполне приемлемой стоимости. Сам агрегат доступен только б/у, по договорной цене с продавцом.

Особенности работы

Монтажно-установочные работы 2С125 не представляют трудностей. Он поставляется в собранном виде. Кроме того в комплект поставки входят рукоятка для поднятия со сверлильной головкой и ключ электрощита.

1. Предусмотренная производителем вертикальная круглая колонна, дает возможность выполнять поворот стола на 360° вокруг оси, а также наклонять столешницу в различных плоскостях и обрабатывать крупногабаритные детали.
2. Станок 2С125 состоит из монолитных блоков и движущихся относительно основания узлов.

Наименование	Характеристики	Нюансы
Основание	Полая литая колонна-тумба круглой формы, установленная на специальную плиту	Перемещение операционной плоскости происходит при помощи червячно-реечной передачи
Сверлильная головка	Внутри расположен шпиндель со всеми механизмами. Сверху находится электродвигатель с коробкой скоростей. На лицевой части — кнопки пуска и остановки двигателя
Шпиндель	Коробчатая конструкция из чугуна	Расположен на паре радиальных и паре упорных подшипников находящихся в пиноли	Процесс подачи происходит только вручную при помощи штурвала. Плавная и точная подача инструмента обеспечивается маховиком
Вал, передающий усилия от движка к болванке
Механизм перемещения узла
Коробка скоростей	Противовес устройства	Имеет ручной способ переключения скоростей
Электродвигатель с подмоторной плитой
Плунжерный насос	Подача смазочно-охлаждающей жидкости в операционную зону выполняется опционально

Основными требованиями при работе являются: полная остановка всех узлов при переключении скоростей, недопустимость торможения инструментов руками, а также своевременная замена масла и контроль смазки узлов.

Назначение и область применения

Сверлильный станок 2Н125 широко используется в производственной, строительной и ремонтной отраслях для сверления отверстий большого (до 25 мм) и малого диаметра в различных материалах, таких, как: металл, дерево, пластик, справы цветных металлов и т.д.

Сверлильный станок 2Н125 предназначен для сверления отверстий, рассверливания, зенкования, развертывания. Используется в различных отраслях промышленности, машиностроении, металлургии, автомобилестроении частных мастерских и авторемонтных сервисах.

Большая колонна и основание сверлильного станка 2Н125 обеспечивают устойчивость во время работы, а встроенная механическая система подачи шпинделя позволяет точно контролировать глубину сверления. Его также можно настроить для нарезания резьбы, изменяя скорость вращения шпинделя и регулируя скорость подачи.

Сверлильный станок 2Н125 — это универсальный станок, который используется для широкого спектра задач сверления, что делает его отличным выбором для тех, кто занимается металло- и деревообработкой.

Принцип работы и особенности конструкции

Сверлильный станок 2Н125 — это станок средних размеров и относится к классу вертикальных. Оснащен цифровым считывающим устройством (DRO), которое отображает скорость вращения шпинделя и глубину сверления в миллиметрах. Это позволяет легко контролировать ход сверления и обеспечивает точную глубину сверления.

Сверлильный станок 2Н125 оснащен рабочей подсветкой, которая может использоваться для освещения рабочей зоны и облегчения обзора просверливаемого отверстия. Также в его комплектацию входят прецизионные шлифованные и закаленные направляющие, которые обеспечивают плавное и точное движение головки и колонны.

На сверлильном станке 2Н125 предусмотрена возможность нарезания резьбы, для этого имеется возможность включения реверса двигателя главного движения.

Применяемые разновидности станка

Паспорт станка имеет указание на универсальность его применения. Применяемая в первые годы после разработки модель с одним шпинделем со временем претерпела ряд изменений. Разработчики создали несколько модификаций станка, имеющих не столь значительные отличия от оригинала, но вносящие разнообразие в комплектацию и расширяющие направления применения агрегата.

Сверлильный аппарат представлен модификациями:

• 2Н125Н;
• 2Н125А;
• 2Н125Ф2;
• 2Н125С;
• 2Н125К;
• 2Н135.

Модель 2Н125Н имеет расширенную функциональность. Это обеспечивается за счет наличия в аппарате многошпиндельных головок. Модель имеет в составе рабочий стол, способный вращаться в нужном направлении.

2Н125А представляет собой агрегат, работающий в автоматическом режиме. Оператор имеет возможность перед началом работы задать необходимый рабочий параметр станка. Манипуляции мастера заключаются в:

• настройке управления станка;
• регулировке кулачков;
• подкручивании шпинделя вместе с головками.

Настройки управления станка

После настройки всех параметров оператор включает станок и контролирует ход выполнения заданных операций.

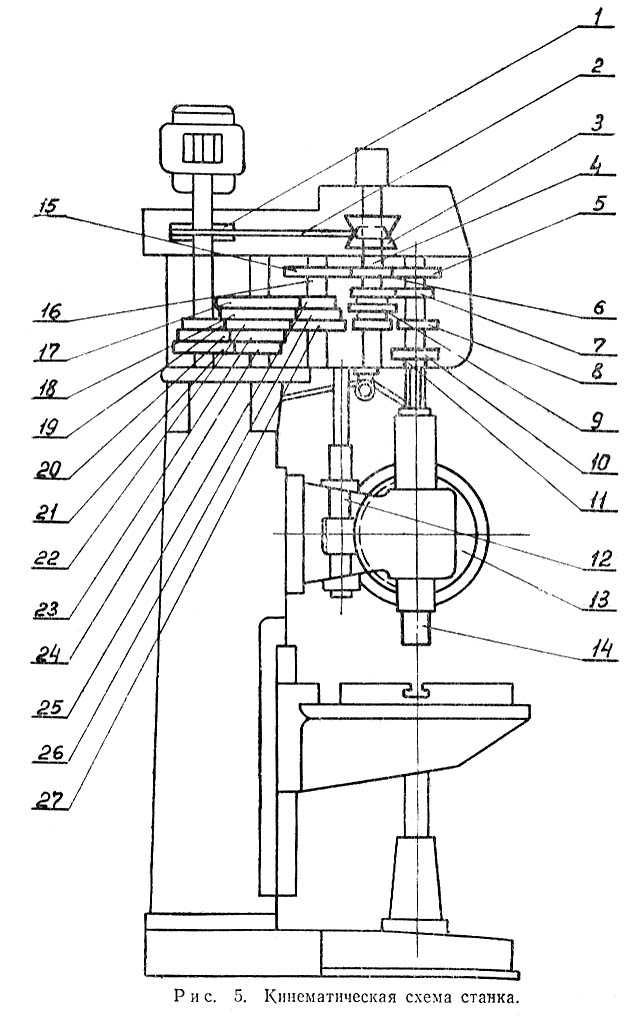

Кинематическая схема сверлильного станка 2Б125

Кинематическая схема сверлильного станка 2Б125

Краткое описание кинематической схемы

Механизмы станка получают движение от индивидуального электродвигателя типа АОЛ-2-32-4 мощностью 3 кВт, 1440 об/мин, установленного па поворотном штативе над коробкой скоростей (см. рис. 5).

Шкив электродвигателя 1 через клиновой ремень 2 и раздвижной шкив вариатора 3 приводит во вращение промежуточный валик 4 коробки скоростей. Для передач вращения применяется клиновой ремень типа Б длиной 1120 мм по ГОСТу 5813—51. Промежуточный валик 4, несущий на себе скользящий тройной шестеренный блок 9, через шестерни 7, 8 и 10 передает вращение пустотелой гильзе 11, по шлицевому отверстию которой свободно перемещается шлицевой конец шпинделя 14.

Механизмы подачи получают движение по следующей, цепи: от шестерни 5, сидящей па гильзе, через паразитную шестерню 6 вращение передается на шестерню 15, насаженную наглухо на валик 16.

Свободно вращающиеся шестерни 25, 26 и 27 находятся в постоянном зацеплении с шестернями 17, 18 и 22. Шестерни 22, 23 и 24 также постоянно сцеплены с шестернями 19, 20 и 21, свободно вращающимися, в свою очередь, на втором валике.

В шпоночных канавках обоих валиков при помощи муфт перемещаются скользящие шпонки, блокирующие шестерни 25, 26 и 27, а также 19, 20 и 21, благодаря чему получается девять различных подач. От второго валика вращение передается червяку 12 и червячному колесу 13, сидящему на горизонтальном валу. Горизонтальный вал сцепляется с рейкой, нарезанной на гильзе шпинделя. Таким образом, вращательное движение всего механизма преобразуется в поступательное движение шпинделя. Шпиндель может перемещаться также и от руки при помощи штурвала, закрепленного на горизонтальном валу.

Ручной подъем и опускание ствола производятся вращением рукоятки через пару конических зубчатых колес и винтовую пару.

Конструкция и технические характеристики

В техпаспорте указаны следующие элементы и узлы агрегата:

• плунжерный насос;
• сверлильная головка;
• охлаждающая система;
• коробка передач (необходима для движения по оси шпинделя);
• плита;
• шпиндельная бабка;
• устройство управления скоростями и подачами;
• привод;
• коробка скоростей (придает вращение шпинделю);
• электросхема.

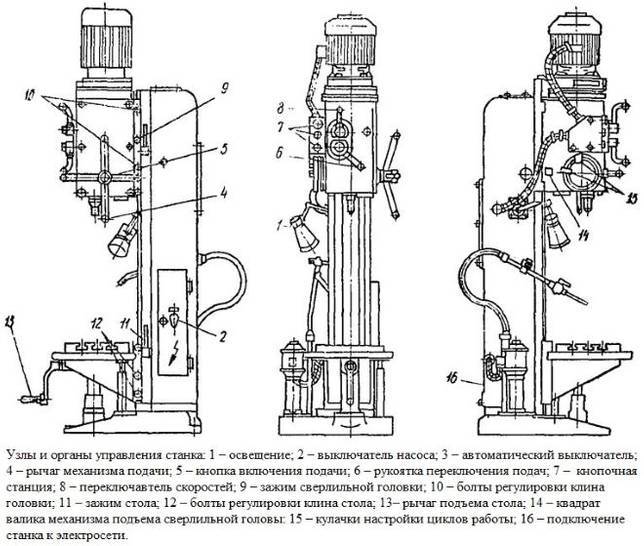

Расположение основных частей станка 2С132

Особенности конструкции устройства:

• рабочий стол наделен механизмом, позволяющим регулировать высоту;
• чугунные литые части корпуса отвечают за высокую жесткость;
• специальный узел определяет глубину высверливания;
• в колонне уже имеется электрооборудование;
• подача СОЖ с баком, уже имеющимся в основании.

2М112 станок сверлильный настольный. Назначение и область применения

Станок предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.

Основные технические характеристики сверлильного настольного станка 2м112

Изготовитель — Кировский станкостроительный завод.

• Максимальный диаметр сверления: Ø 12 мм
• Наибольшая глубина сверления: 100 мм
• Наибольшая высота обрабатываемой детали, установленной на рабочем столе: 400 мм
• Пределы чисел оборотов шпинделя в минуту — (5 ступеней) 450, 800, 1400, 2500, 4500 об/мин
• Конец шпинделя — В18 наружный укороченный конус Морзе 2 по ГОСТ 9953
• Стандартный сверлильный патрон — Патрон 16-В18 ГОСТ 8522-79, диапазон зажима 3..16 мм
• Мощность электродвигателя: 0,55 кВт
• Масса станка: 120 кг

Шпиндель станка 2м112 получает пять скоростей вращения от пятиступенчатых шкивов привода, что обеспечивает свободный выбор скоростей резания в диапазоне от 450 до 4500 об/мин.

Конец шпинделя — наружный укороченный конус морзе КМ2, обозначение В18 по ГОСТ 9953 (Конусы инструментальные укороченные) — конус укороченный: D = 17,780 мм, длина конуса 37,0 мм.

Укороченному конусу В18 соответствует сверлильный трехкулачковый патрон 16-го типоразмера по ГОСТ 8522 (Патроны сверлильные трехкулачковые) с диапазоном зажима от 3 до 16 мм.

Пример условного обозначения сверлильного 3-х кулачкового патрона, типоразмера 16, с присоединительным конусным отверстием В18:

Патрон 16-В18 ГОСТ 8522-79

Конус Морзе инструментальный укороченный

Конус инструментальный — Конус Морзе — одно из самых широко применяемых креплений инструмента. Был предложен Стивеном А. Морзе приблизительно в 1864 году.

Конус Морзе подразделяется на восемь размеров — от КМ0 до КМ7 (на английском: MT0-MT7, на немецком: MK0-MK7).

Стандарты на конус Морзе: ГОСТ 25557 (Конусы инструментальные. Основные размеры), ISO 296, DIN 228. Конусы, изготовленные по дюймовым и метрическим стандартам, взаимозаменяемы во всём, кроме резьбы хвостовика.

Для многих применений длина конуса Морзе оказалась избыточной. Поэтому был введён стандарт на девять типоразмеров укороченных конусов Морзе (B7, B10, B12, B16, B18, B22, B24, B32, B45), эти размеры получены удалением более толстой части конуса. Цифра в обозначении короткого конуса — диаметр толстой части конуса в мм.

1. B7 — конус Морзе КМ0, D = 7,067 мм;
2. B10 — конус Морзе КМ1, D = 10,094 мм. Патрон 4-В10 (0,5÷4 мм);
3. B12 — конус Морзе КМ1, D = 12,065 мм. Патрон 6-В12 (0,5÷6 мм), Патрон 8-В12 (1÷8 мм);
4. B16 — конус Морзе КМ2, D = 15,733 мм. Патрон 10-В16 (1÷10 мм), Патрон 13-В16 (1÷13 мм);
5. B18 — конус Морзе КМ2, D = 17,780 мм. Патрон 16-В18 (3÷16 мм);
6. B22 — конус Морзе КМ3, D = 21,793 мм. Патрон 20-В22 (5÷20 мм);
7. B24 — конус Морзе КМ3, D = 23,825 мм;
8. B32 — конус Морзе КМ4, D = 31,267 мм;
9. B45 — конус Морзе КМ5, D = 44,399 мм.

Где D — диаметр конуса в основной плоскости.

Отсчет глубины сверления производится по плоской шкале или упору.

Оригинальная конструкция натяжения ременной передачи позволяет быстро менять положение ремня на шкивах для получения нужной скорости резания.

Использование тумбы для установки станка дает возможность для сверления торцов длинных деталей, например валов. Диаметр вала — до сто двадцати миллиметров, длина — до тысячи миллиметров.

Сверлильный станок 2М112 позволяет выполнять следующие операции:

• сверление
• зенкерование
• развертывание
• рассверливание
• нарезание резьб

Сверлильный станок 2М112 может комплектоваться дополнительными принадлежностями, позволяющими расширить его возможности:

• Тиски — незаменимы при сложных видах обработки, например, небольших деталей или сверления под углом
• Крестовый стол — незаменим для точного координатного сверления или легкого фрезерования
• Револьверная головка
• Узел охлаждения — незаменим при длительном сверлении

Аналоги настольного сверлильного станка 2М112

ЕНС12 — Ø12 — Ейский станкостроительный завод ЕСЗ, г. Ейск

ОД71 — Ø12 — Оренбургский станкозавод, г. Оренбург

НС-12А — Ø12 — Вильнюсский станкостроительный завод «Жальгирис»

НС-12Б, НС-12-М — Ø12 — Барнаульский станкостроительный завод

ШУНСС-12 — Ø12 — Мукачевский станкостроительный завод, с. Кольчино

ГС2112 — Ø12 — Гомельский завод станочных узлов

ЗИМ1330.00.00.001 — Ø12 — Завод им.Масленникова, ЗИМ-Станкостроитель, г. Самара

МП8-1655 — Ø12 — СтанкоСтроительный завод им. Кирова, г. Минск

БС-01 — Ø12 — Беверс, г. Бердичев

ВС3-5016 — Ø12 — Воронежский станкозавод

Р175М — Ø12 — Чистопольский завод АвтоСпецОборудование, г. Чистополь

Р175, Р175М — Ø13 — АвтоСпецОборудование

ВИ 2-7 — Ø14 — Волгоградский инструментальный завод

MD-23 — Ø14 — Каунасский станкостроительный завод «Нерис»

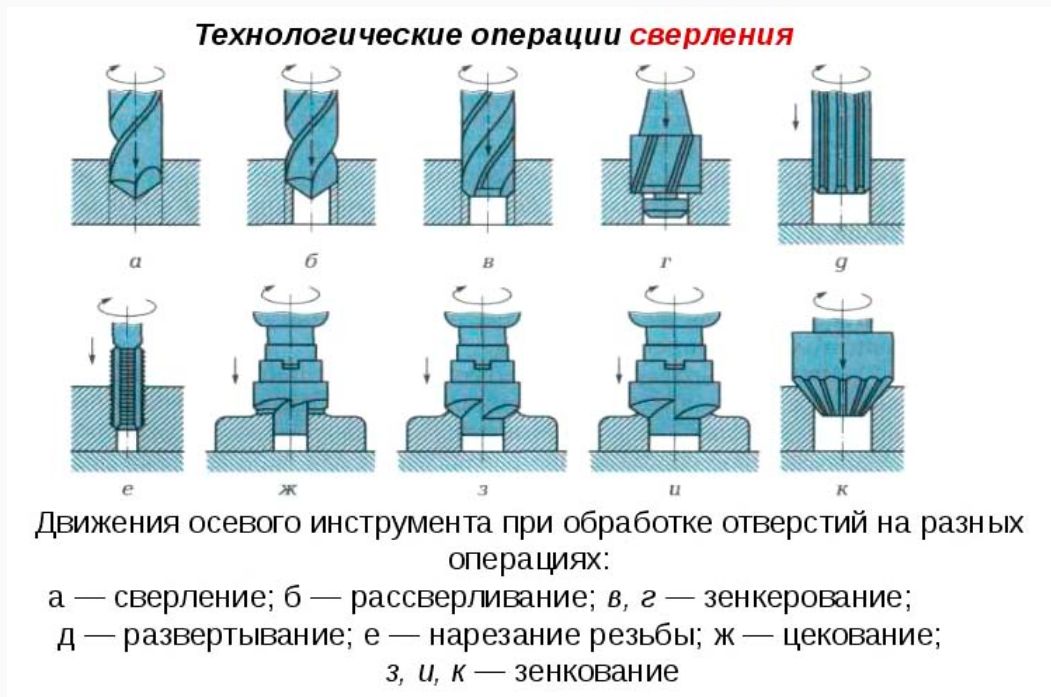

Сверлильное оборудование

Оно используется в любых технологических цепочках, но главное назначение мелкосерийное и единичное изготовление. Такие станки выполняют ряд операций:

• нарезание резьбы;
• зенкование;
• сверление;
• подрезание торцов;
• развертывание;
• зенкерование.

Проведя обзор, их можно разделить на три больших группы в зависимости от выполняемых операций:

• специализированные, выполняют ограниченное количество действий;
• универсальные, составляют основную часть;
• специальные, работают без переналадки, по заданному циклу.

Классифицировать такие агрегаты можно по максимально используемому диаметру сверла:

• легкие, сверление до 12 мм;
• средние, получение отверстий 18-50 мм;
• тяжелые, высверливание 75 мм отверстий.

Главными отличительными особенностями металлорежущего оборудования являются движения, которые совершает режущий инструмент и приспособления. В нашем случае это вращение сверла и поступательная подача шпинделя. Все основные параметры включены в паспорт станка, который непосредственно входит в руководство по эксплуатации.

В этом документе можно найти инструкцию по креплению станка на рабочем месте. Прежде всего, он должен располагаться строго горизонтально по отношению к фундаменту. От этого зависит надежность работы всех механизмов. Это достигается использованием специальных уровней.

Конструкция станка предполагает следующие виды:

• настольные;
• колонные;
• радиально-сверлильные;
• глубокого сверления;
• многошпиндельные;
• центровальные;
• сверлильно-фрезерные;
• координатно-сверлильные;
• радиально-сверлильные.

Все они представляют собой сложные механизмы, поэтому до начала работы обслуживающий персонал должен внимательно ознакомиться с инструкцией по эксплуатации. И во время работы придерживаться всех рекомендаций.

Ремонт, видео

Кинематическая схема и конструкция оборудования

Несущим элементом вертикально-сверлильного станка данной модели, оснащенного одношпиндельной головкой, служит массивная колонна коробчатой формы, установленная на плиту-основание. В верхней части колонны смонтирована передняя бабка устройства, которая может перемещаться по ее направляющим. На передней бабке находится главный электродвигатель вертикально-сверлильного станка, а на ее нижней части – шпиндельный узел с рабочей головкой, в которой фиксируется режущий инструмент.

Шпиндельная головка станка – вид спереди

Во внутренней части шпиндельной бабки располагается коробка скоростей, отвечающая за регулировку частоты вращения сверлильной головки, а также обеспечивающая перемещение последней в вертикальном направлении коробка подач. За подъем и опускание рабочей головки станка отвечает реечный механизм, имеющийся в кинематической схеме передней бабки, а органом, при помощи которого этот механизм задействуется, является специальный штурвал.

Деталь перед началом обработки закрепляется на поверхности рабочего стола, который также имеет возможность перемещения по направляющим колонны. Высоту его расположения, которую выбирают в зависимости от габаритов обрабатываемой детали, изменяют при помощи вращающейся рукоятки, расположенной на передней стороне узла.

Регулируемый по высоте рабочий стол станка

Элементы, входящие в кинематическую схему рассматриваемого вертикально-сверлильного станка, функционируют следующим образом.

• Коробка скоростей за счет наличия в ее конструкции нескольких валов и ряда зубчатых передач позволяет регулировать скорость вращения сверлильной головки по 9 ступеням. Выходной вал коробки скоростей, который соединяется со шпиндельным узлом станка при помощи шлицевого соединения, выполнен в форме полой гильзы. При помощи реверсирования приводного электродвигателя можно изменять направление вращения рабочей головки оборудования, что необходимо в том случае, если в обрабатываемой детали нарезается внутренняя резьба.
• Подача шпинделя в вертикальном направлении, как уже говорилось выше, осуществляется за счет рейки, смонтированной в пиноли оборудования, и входящего с ней в зацепление зубчатого колеса, установленного в шпиндельной бабке. Коробка подач станка, в которой есть несколько зубчатых передач, позволяет регулировать вертикальное перемещение шпиндельного узла по 6 ступеням.
• И коробка скоростей, и коробка подач установлены в шпиндельной бабке вертикально-сверлильного станка, которая также может вертикально перемещаться по направляющим колонны. За это перемещение, осуществляемое за счет реечного и червячного соединения, отвечает соответствующая рукоятка.
• Вертикальное перемещение рабочего стола, запускаемое вращением соответствующей рукоятки, обеспечивают коническая и винтовая пары, которыми оснащена кинематическая схема данного конструктивного элемента станка.

Схема кинематическая вертикально-сверлильного станка 2Н118

К элементам, посредством которых осуществляется управление работой вертикально-сверлильного станка данной модели, относятся:

• вводный выключатель автоматического типа;
• выключатель освещения рабочей зоны;
• выключатель для запуска и остановки насоса, подающего охлаждающую жидкость;
• рукоятка, отвечающая за управление механизмом подач;
• кнопка, посредством которой включается механизм подачи;
• рукоятка, обеспечивающая выбор параметров подач;
• кнопочная станция, на которой смонтированы кнопки «Влево», «Вправо», «Стоп»;
• рукоятка, отвечающая за выбор требуемой скорости вращения сверлильной головки;
• рукоятка, обеспечивающая зажим сверлильной головки;
• болты, при помощи которых регулируется клин сверлильной головки;
• болты, предназначенные для регулировки клина рабочего стола;
• рукоятка, при помощи которой выполняют зажим рабочего стола;
• рукоятка, отвечающая за подъем рабочего стола по направляющим колонны;
• квадратный концевик валика, посредством которого приводится в действие механизм подъема сверлильной головки;
• кулачки, при помощи которых выполняется настройка циклов работы оборудования;
• отверстие (3/4 дюйма), в котором располагаются электрические контакты для подключения оборудования к питающей сети.

Специфика узлов и органов управления станка

1 Общие сведения

Любой станок в современной промышленности выполняет тот или иной тип работ. Одни агрегаты используются для нарезания заготовок, другие для их загибания или подготовки к дальнейшей обработке.

Если же мы имеем в виду модель станка 2Н125, то он в первую очередь предназначается для сверления металлических деталей. Однако сверление – это далеко не единственная возможная работа, которую на нем можно выполнять.

Если взглянуть на паспорт устройства и его технические характеристики, то можно понять, что разработчики не зря добавляют к его названию приставку «универсальный». Ведь использовать его можно для осуществления еще целого ряда работ.

Станок 2н125 очень удобен для обработки деталей с небольшими габаритами и массой

Так, образец 2Н125 может применяться для рассверливания и развертывания отверстий, зенкерования, нарезания резьбы разных диаметров и т.д.

При всем этом он имеет крайне простую конструкцию рабочего элемента, что состоит из единственного шпинделя. Хотя некоторые модификации уже оборудования поворотными насадками, что позволяют использовать одновременно несколько рабочих сверл, а также других необходимых инструментов.

Базовая модель способна работать со сверлами диаметром до 25 мм. Улучшенные образцы в этом плане мощнее, и их технические характеристики позволят пользовать сверлами диаметром 35 мм.

Что интересно, изобрели это устройство очень давно. Производить его начали еще на Одесском станкостроительном заводе. Однако во времена войны завод эвакуировали в город Стерлитамак, где и было налажено полное производство таких станков для обеспечения экономики страны.

Причем встречается этот агрегат до сих пор и в огромных количествах. При должном уходе он даже сейчас работает практически безотказно. А все потому что кинематическая схема его сборки и технические характеристики подобраны так, чтобы механизм мог работать в любых условиях, а в случае поломки быстро ремонтировался подручными средствами.

Как вы сами понимаете, такие технические характеристики привлекают производителей. Ведь достаточно взглянуть в паспорт изделия, чтобы понять, что оно мало чем уступает современным моделям станков.

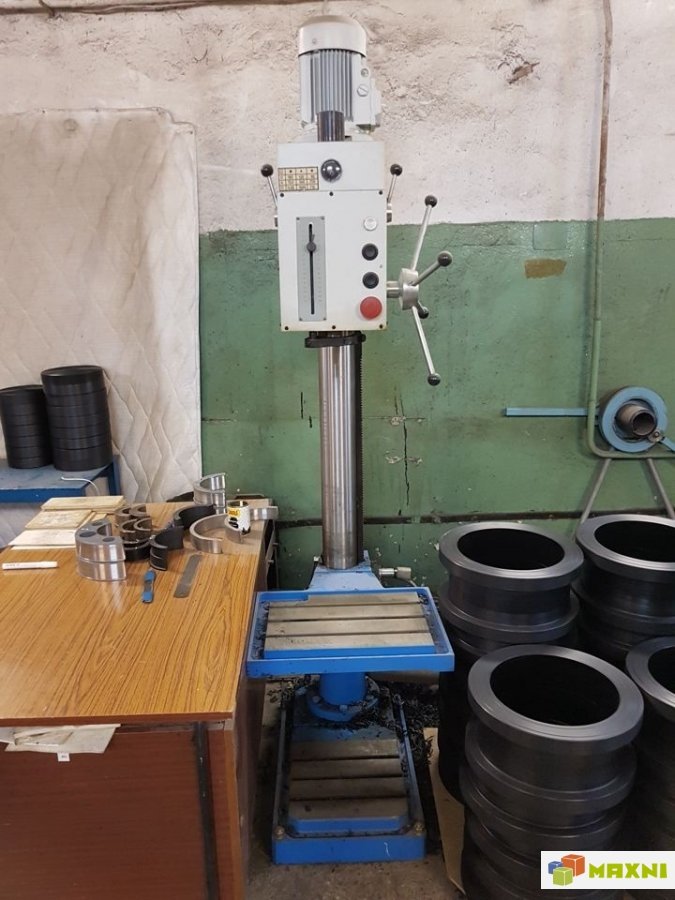

Внешний вид станка 2н125 в производственном цеху

Да, оно намного тяжелее, не столь удобно в работе, но опытный рабочий на механизме такого типа сможет выполнять те же функции с одинаковой производительностью. А вот стоимость станка, если взглянуть в паспорт, на порядок отличается от стоимости современных моделей.

1.1 Основные разновидности

Паспорт станка 2Н125 не зря указывает, что он является универсальным агрегатом и предназначается для использования в разных ситуациях.

Об этом свидетельствует и кинематическая схема его сборки. И хотя изначально его поставляли в виде одношпиндельной модели, но длительный процесс эксплуатации позволил производителям выпустить несколько интересных модификаций.

На рынке сейчас представлены следующие разновидности станка 2Н125:

• 2Н125А;
• 2Н125С;
• 2Н125Н;
• 2Н125К;
• 2Н125Ф2.

Модели 2Н125А – это своеобразная попытка сделать устройство автоматизированным. Здесь схема настройки задается с помощью подкрутки шпинделя, головок и регулировки нескольких положений. После этого рабочему остается только запустить агрегат и наблюдать за процессом.

Вертикально сверлильный станок модели 2Н125 С

Модель 2Н125С – это многофункциональные станки, на которые предусматривается возможность установки шпинделя с несколькими гнездами. Причем шпиндель можно регулировать, закреплять в нужном положении и т.д.

Модель 2Н125Н имеют не только многошпиндельные головки, но и многофункциональные стволы с возможностью вращения.

Образец 2Н125К оборудован крестовым столом и возможность настраивать точные координаты сверления.

Ну а станки 2Н125Ф2 оборудованы механизмом ЧПУ, револьверной головкой шпинделя и крестовым столом, как в предыдущей версии. Они считаются самыми продвинутыми.

Не будем забывать и про модели 2Н135, которые тоже являются разновидностью рассматриваемого механизма. Последние две цифры в его маркировке – это максимальный диаметр сверления отверстий. Поэтому модель 2Н135 или сверлильный станок 2н125 отличается от базовой, только возможностью создавать отверстия диаметром до 35 мм.
