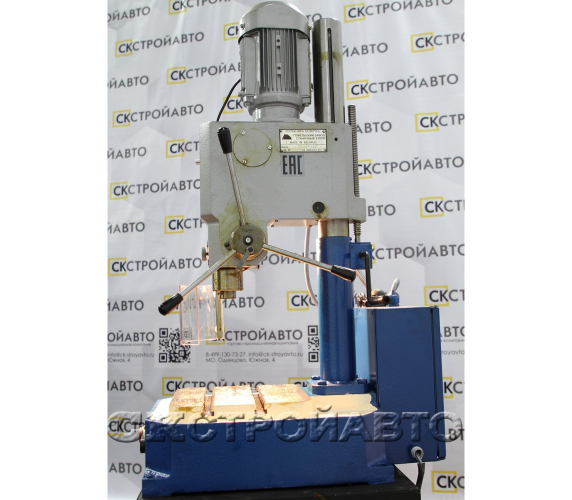

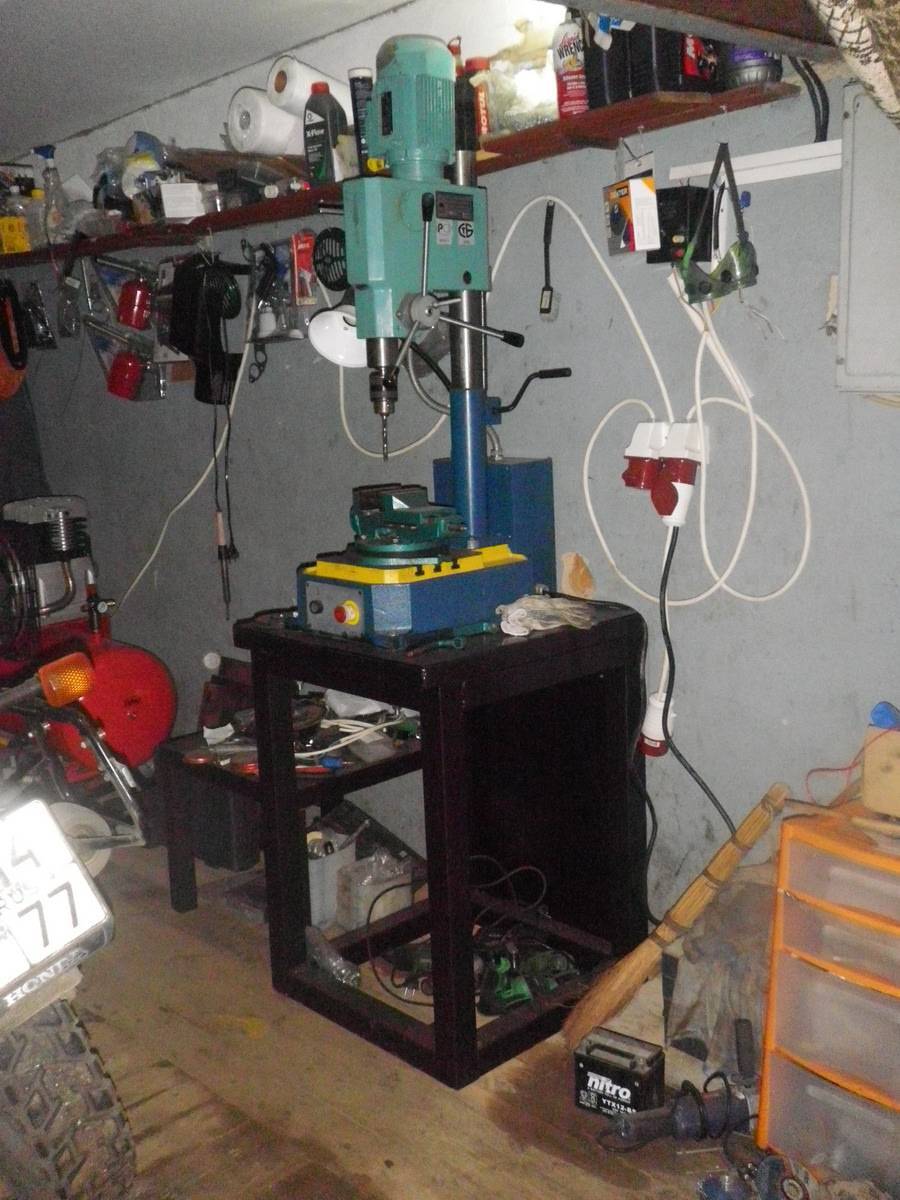

Настольно-сверлильный станок ГС2116К

Технические характеристики настольно-сверлильного станка ГС2116КВ

Характеристика Значение

Максимальный диаметр сверления, мм. 18

Диапазон нарезаемой резьбы М4 — М12

Конус шпинделя Морзе 2 внутр. (ГОСТ 25557-82); В18 наружн.*

Ход шпинделя, мм. 100

Количество скоростей вращения шпинделя 6

Диапазон частот вращения шпинделя, об./мин. 200, 320, 560, 800 1200, 2100

Диапазон подач шпинделя, мм./об. ручная

Величина перемещения сверлильной головки по колонне, мм 200

Расстояние от оси шпинделя до колонны, мм. 190

Наибольшее расстояние от торца шпинделя до плиты, мм. 100 — 400

Размер рабочей поверхности плиты, мм. 250 х 250

Количество Т-образных пазов 2

Ширина Т-образного паза 14Н14

Расстояние между осями Т-образных пазов, мм. 100

Класс точности Н

Мощность привода главного движения, кВт 0,75

Наибольший крутящий момент на шпинделе, Нм 30

Напряжение питания, В 380

Габаритные размеры (LxBxH), мм. 460 х 640 х 1260 (830 х 600 х 1150 мм в упаковке)

Масса, кг. 140 (160 брутто)

* — специальное исполнение (заказ)

Комплект поставки станка:

• Станок в сборе;
• Втулка переходная 6100-0141 ГОСТ 13598;
• Клин 7851-0012 ГОСТ 3025;
• Ключ электрошкафа;
• Лампа;
• Руководство по эксплуатации.

Дополнительная оснастка:

• Патрон сверлильный 6150-4029-04;
• Патрон сверлильный ПС16В18. Для присоединения к станку необходима переходная оправка 6039-0012;
• Тиски станочные чугунные неповоротные 7200-0209-02;
• Тиски станочные чугунные поворотные 7200-0210-02;
• Патрон резьбонарезной 6162-4003 (М3. М12);

Комплект предохранительных головок (для патрона резьбонарезного 6162-4003):

• головка 6251-4002М-01 (М4);
• головка 6251-4002М-02 (М5);
• головка 6251-4002М-03 (М6-М8);
• головка 6251-4002М-04 (М8-М10);
• головка 6251-4002М-05 (М10);
• головка 6251-4002М-06 (М12).

Источник

Особенности использования станка в работе

Настольно-сверлильный станок ГС2116К используется для проведения таких работ:

• нарезка резьбы;
• зенкерование;
• сверление;
• рассверливание;
• развертывание.

Простота структуры станка обеспечивает легкость во время процесса эксплуатации. К числу преимуществ этого станка также относят надежность и износостойкость.

Для того, чтобы успешно выполнять сверлильные работы, работник может рассчитывать отсчет глубины по плоскостной шкале или упору. Такие операции, как реверс вращения, включение и отключение регулируются рукояткой для реверсных работ шпинделя.

Кинематическая схема сверлильной головки станка ГС2116К

Производитель станка обеспечивает поставку дополнительных комплектующих, среди которой есть:

• ключ к электрическому шкафу;
• втулка;
• лампа;
• клин.

Потребитель может заказать и другие комплектующие при условии доплаты:

• патрон для нарезки резьбы;
• тиски;
• оправку;
• монтажную станковую головку;
• патрон для выполнения сверлильных работ.

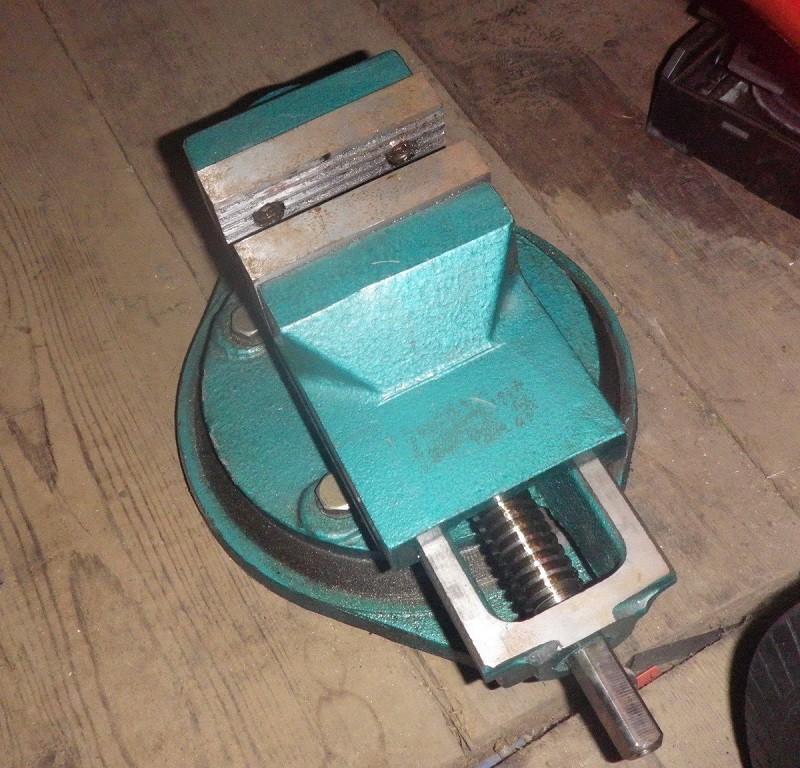

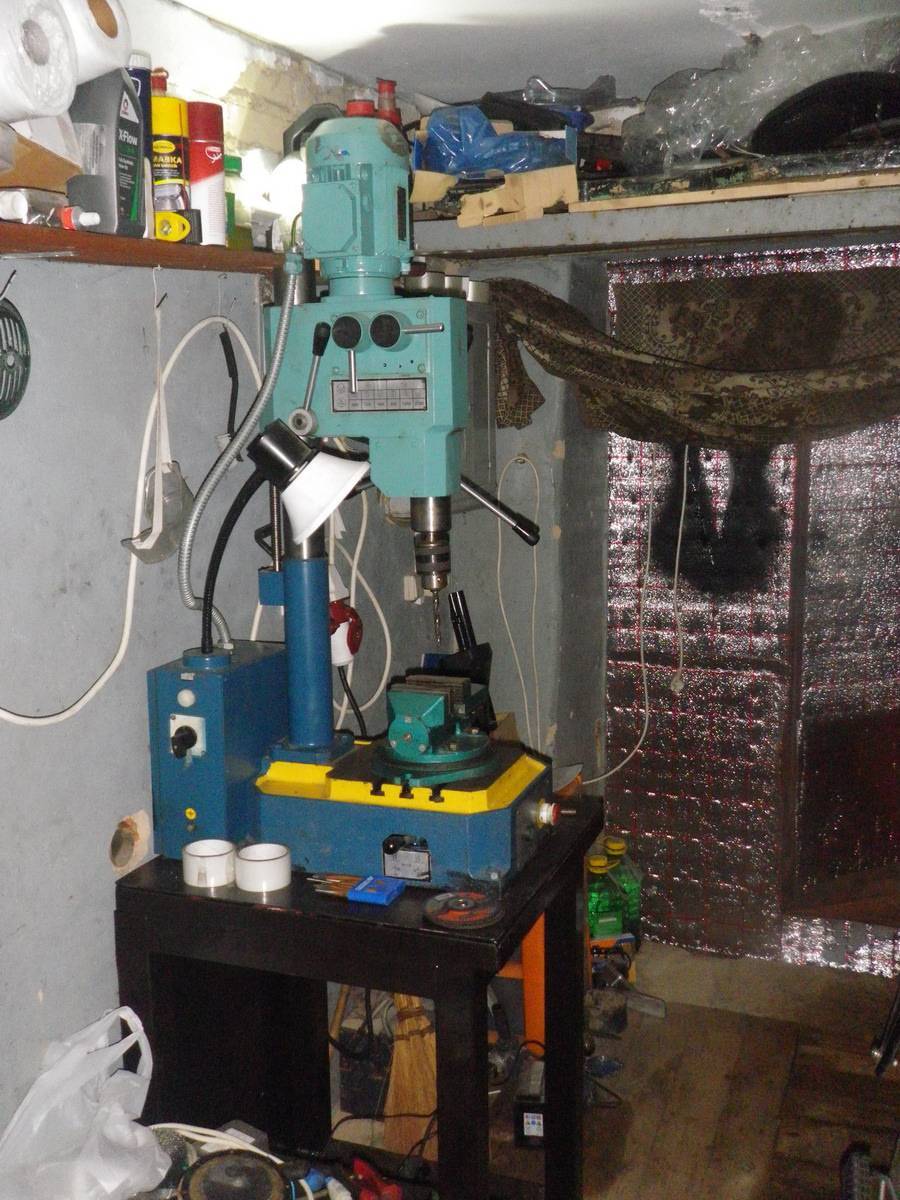

Тиски настольно-сверлильного станка ГС2116К

В стандартную комплектацию также входит электрическое оборудование, которое применяется для питания из трехфазной электросети переменного тока с установленным напряжением в 380В и частотой в 50 Гц. Работу механизма обеспечивают асинхронные трехфазные электрические двигатели:

• электронасос с предельной мощностью в 0.18 кВт;
• основной двигатель с рабочей мощностью 0.75 кВт.

Чтобы не допускать аварийных ситуаций, поломок, замыканий, настоятельно рекомендуется ознакомиться с инструкцией по эксплуатации. В случае несоблюдения правил эксплуатации потребитель лишается гарантийных обязательств.

Для того, чтобы начать правильную работу со станком, требуется соблюдать осторожность. Во время включения рукоятка реверсного механизма должна пребывать в нейтральном расположении

Механизм начала работы со станком следующий:

1. Реверсная рукоятка поворачивается в одно из рабочих расположений. Во время изменения режима работы запускается один из встроенных пускателей посредством конечных контактных выключателей.
2. Оба пускателя приводят в рабочее состояние основной электродвигатель. Шпиндель перестает работать в том случае, когда рукоятку реверса обращают в нейтральную позицию.
3. Когда на станке размещают электронасос, он запускается посредством одного из переключателей на управляющем пульте.
4. Если возникает необходимость, можно воспользоваться установленным на станке светильником. Светильник включается посредством тумблера, который расположен при его основании.
5. Для того чтобы упредить возникновения поломок, в механизм устройства встроен толкатель красного цвета. Также можно остановить работу при помощи вводного переключателя.

Разработчиками устройства предусмотрены механизмы защиты от короткого замыкания, которые встроены в электрическую схему. Защита трансформатора и двигателя реализована посредством выключателя с автоматическим механизмом.

Двигатель защищен не только от замыканий, но и от рабочих перегрузок. Для целей защиты электрического механизма от таких негативных явлений в устройство встроены срабатывающие тепловые реле.

Во время эксплуатации настольно-сверлильного устройства может возникнуть аварийная ситуация, когда выходит из строя какой-либо элемент. В технических характеристиках оборудования описаны такие защитные механизмы:

• имеется возможность нажать на кнопку экстренного прекращения работы;
• тепловые реле;
• защита нуля, благодаря которой исключается возможность непроизвольного продолжения работы после возникновения перерывов напряжения, скачков в электропитании;
• устройство не может включиться, если рукоять реверса располагается не в нейтральной позиции.

Электрическая схема настольно-сверлильного станка ГС2116К

Монтажные работы по установке станка возможны исключительно электриком. Только он может с достаточной безопасностью осуществить подключение электростанка к сети. Для подключения к сети подойдет не всякий кабель, а только четырехжильный, поперечное сечение которого должно составлять хотя бы 1.0 мм кв. Если такого кабеля нет, можно воспользоваться жгутовым материалом из изолированных проводов меди.

Перед тем, как использовать станок для разного рода работ, потребитель должен проверить общее рабочее состояние механизма. При выявлении какого-либо брака потребителю следует сообщить о нем продавцу, чтобы получить возможность своевременно заменить неисправный прибор.

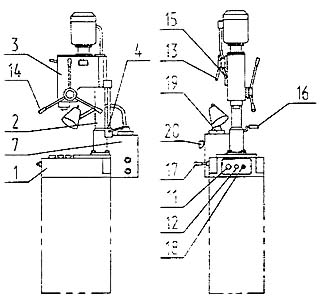

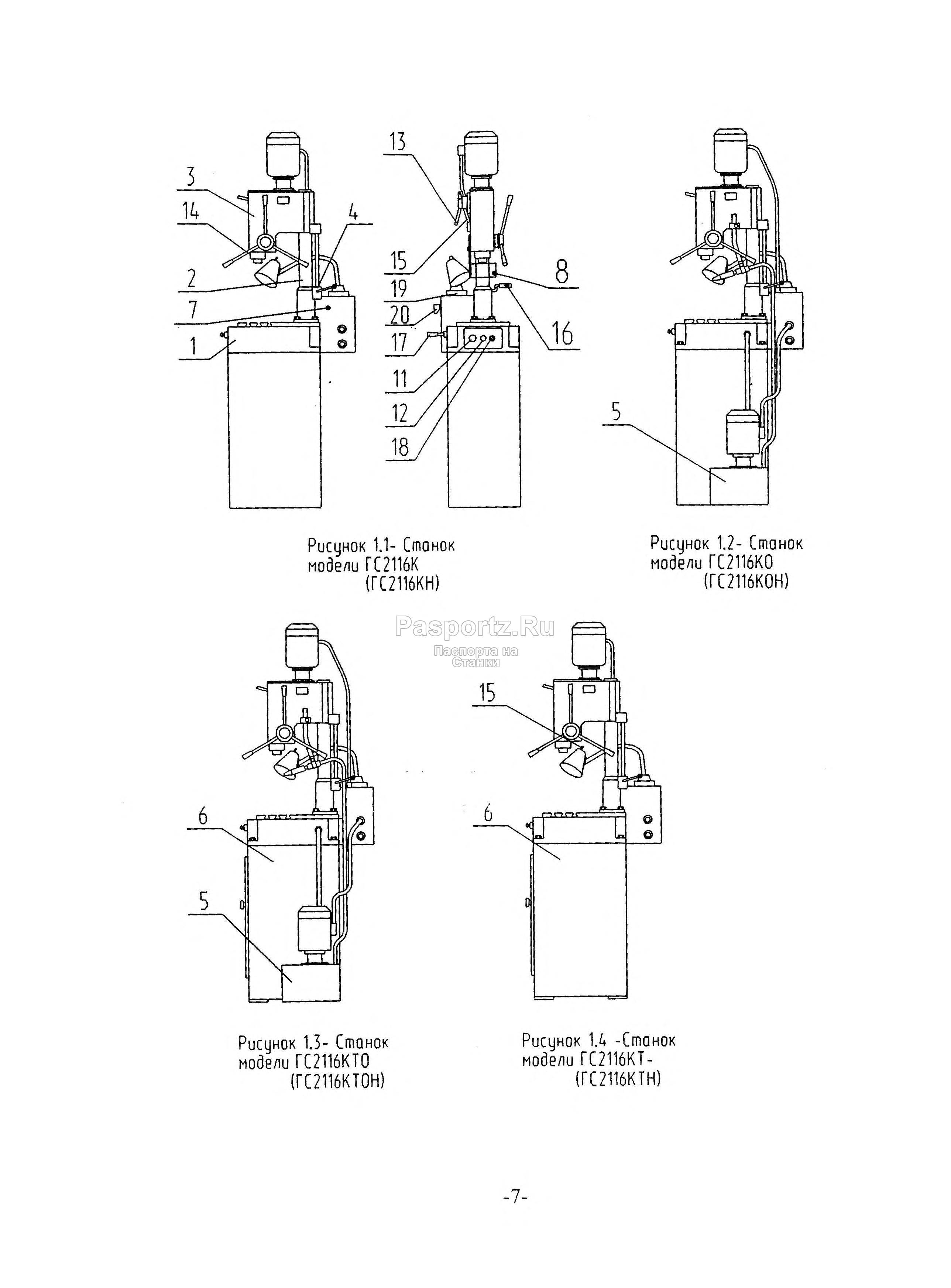

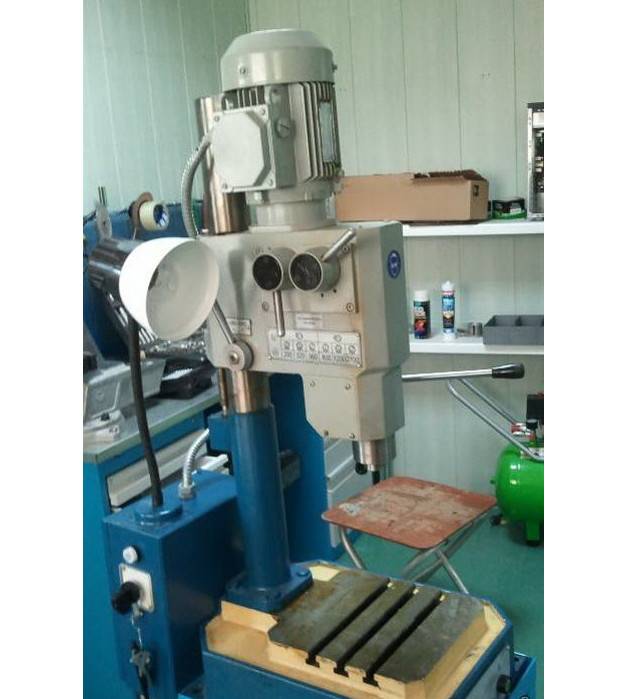

Расположение составных частей сверлильного станка ГС2116к

Расположение составных частей станка гс2116к

Спецификация составных частей сверлильного станка ГС2116К

1. Плита — 036.000.025-01
2. Колонна — 036.1000.000
3. Головка сверлильная (Шпиндельная бабка) — 036.3000.000
4. Механизм подъема сверлильной головки (Шпиндельной бабки) — 045.0020.000
5. Система охлаждения инструмента — 036.4000.000
6. Тумба — 036.6000.000
7. Электрооборудование — 036.1800.000

Перечень органов управления сверлильным станком ГС2116К

1. Кнопка «Стоп»
2. Кнопка включения вращения шпинделя
3. Рукоятка переключения соростей
4. Рукоятка перемещения гильзы шпинделя
5. Рукоятка зажима шпиндельной бабки на колонне
6. Рукоятка перемещения сверлильной головки (шпиндельной бабки)
7. Рукоятка механизма реверса
8. Переключатель охлаждения
9. Переключатель освещения
10. Рукоятка вводного переключателя

Обозначение сверлильного станка ГС2116К в зависимости от комплектации

В обозначение станка после наименования модели «ГС2116К» приводятся буквы:

• Н — наружный конус шпинделя
• О — комплектация системой охлаждения инструмента
• Т — комплектация тумбой

Примеры обозначения станка:

• ГС2116кН — настольный сверлильный станок с наружным шпинделем по ГОСТ 9953-82
• ГС2116кО — настольный сверлильный станок с системой охлаждения инструмента
• ГС2116кОН — настольный сверлильный станок с системой охлаждения инструмента и наружным шпинделем по ГОСТ 9953-82
• ГС2116кТ — настольный сверлильный станок на тумбе
• ГС2116кТО — настольный сверлильный станок на тумбе с системой охлаждения инструмента
• ГС2116кТН — настольный сверлильный станок на тумбе с наружным шпинделем по ГОСТ 9953-82
• ГС2116кТОН — настольный сверлильный станок на тумбе с системой охлаждения инструмента и наружным шпинделем по ГОСТ 9953-82

Кинематическая схема сверлильного станка ГС2116К

Кинематическая схема сверлильного станка гс2116к

Кинематическая схема станка содержит три кинематические цепи: вращения шпинделя, ручной подачи и перемещение шпиндельной бабки по колонне.

Сверлильная головка представляет собой литой корпус, в котором расположены коробка скоростей и механизм подачи шпинделя, механизм переключения скоростей и механизм зажима корпуса на колонне.

Вращение электродвигателя М передается через муфту и коробку скоростей на вал шпинделя.

Коробка скоростей имеет три вала с закрепленными на них зубчатыми колесами.

На двух валах установлены подвижные 2-х и 3-х венцовые блоки зубчатых колес на третьем промежуточном валу установлены четыре неподвижных зубчатых колеса.

Шпиндель смонтирован в пиноли на 3-х радиальных подшипниках высокого класса точности.

Конструкция и устройство сверлильного станка ГС2116КВ:

рабочий стол станка имеет два Т-образных паза, на стол крепятся тиски, стальные или чугунные, поворотные и неповоротные, прихваты для фиксации заготовки. Вся конструкция имеет наибольшую жесткость для высокой точности станка, на стол станка можно установить деталь большого веса, основание чугунное, литое. Подача сверла станка сверлильного ГС2116КВ осуществляется вручную, вращающий момент от двигателя станка поступает на шпиндель через зубчатую коробку скоростей, как у фрезерного станка. Внизу рабочего стола для удобства и согласно технике безопасности имеются кнопки экстренного останова вращения и запуска электродвигателя. Вертикальная сверлильная головка станка настольно-сверлильного ГС2116КВ имеет возможность перемещения по вертикали, по круглой колонне. По умолчанию сверлильный узел станка можно поворачивать вокруг своей оси. В шпиндель станка можно вставить быстрозажимной патрон, сверлильный патрон с ключом, резьбонарезной патрон. Подача инструмента отслеживается по шкале. Рассверливание отверстий на ГС2116КВ можно производить до 20мм. Дополнительно можно заказать станок с охлаждением инструмента во время работы, СОЖ подается от собственного двигателя через трубки в зону сверления. Станок можно заказать с тумбой. При серийных работах технические специалисты компании СтанкоПоставка рекомендуют установку на станок механического упора, время на сверление заготовки при этом значительно уменьшается. Средний срок эксплуатации составляет 10 лет.

Меры безопасности

Во избежание возникновения травматизма следует помнить о правилах работы со сложным электромеханическим оборудованием:

1. Запрещено использовать станок людям, которые не имеют соответствующего уровня обучения.
2. Перед началом первой работы следует ознакомиться с инструкцией по эксплуатации электроприбора.
3. Запрещено обрабатывать заготовки, которые не закреплены надлежащим образом в тисках.

Станок ГС2116 – отличное приобретение для любого предприятия. Благодаря встроенной противоаварийной системе он отличается хорошей износостойкостью. Единожды купив станок, его можно использовать на протяжении многих лет.
