Настольно-сверлильный станок ГС2112

Сверлильный станок нс 12 характеристики

Сверлильный станок НС-12, конструкция которого была разработана инженерами Специального конструкторского бюро №3 в Одессе, выпускался в 1950–1970-х гг. несколькими предприятиями СССР, рядом ремесленных и технических училищ. Наряду с моделью НС-12 производили и ряд ее модифицированных версий (НС-12А, НС-12Б, НС-12М), устройство и комплектация которых незначительно отличались от характеристик базового оборудования.

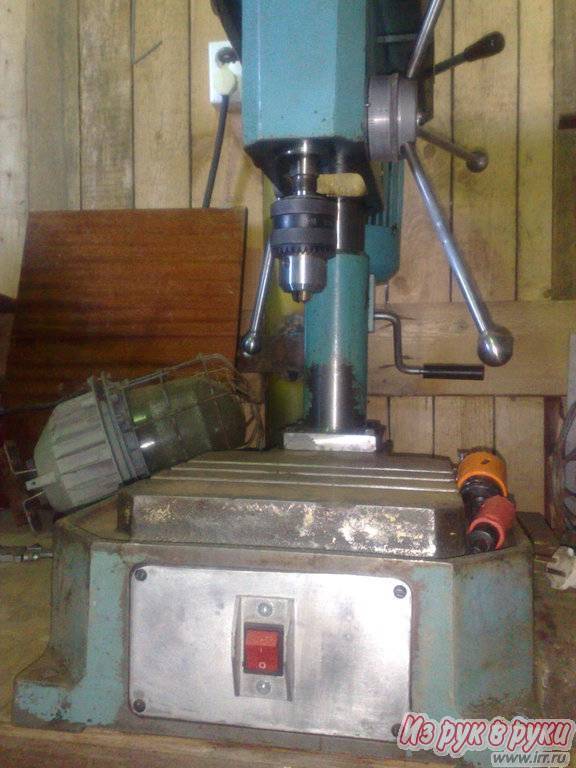

Внешний вид сверлильного станка НС-12

Назначение станка модели НС-12

Сверлильный станок модели НС-12 относится к категории настольного оборудования. Это говорит о том, что он пригоден для обработки деталей небольшого размера. Соответствующие габариты и невысокая производительность станка делают возможным его применение в ремонтных цехах производственных предприятий и небольших мастерских, специализированных классах технических и общеобразовательных учебных заведений. Нередко можно встретить такое устройство и в оснащении домашних мастерских.

Длительный срок эксплуатации, легкость использования, технического обслуживания и ремонта станка НС-12 обеспечиваются простотой его конструкции. При сверлении на таком станке глухих отверстий их глубина может регулироваться по плоской шкале или специальному упору.

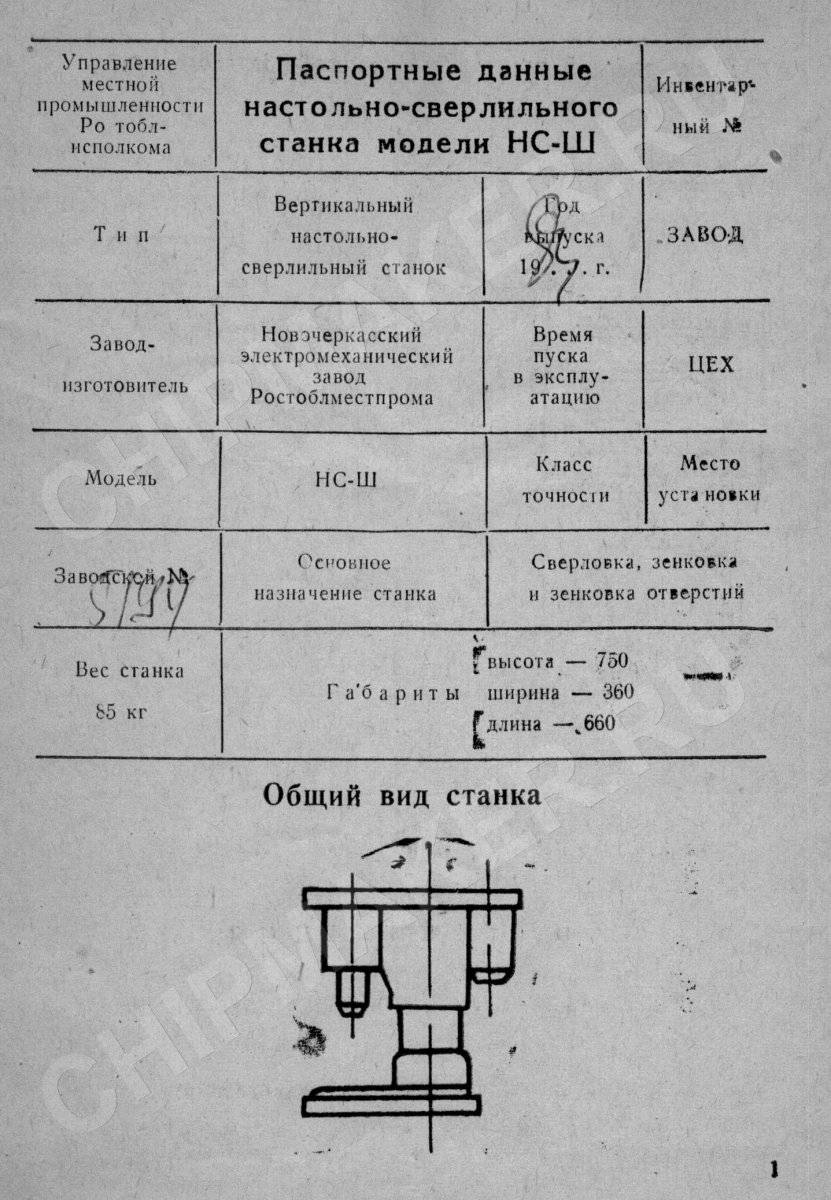

Технические параметры сверлильного станка НС-12 различных модификаций

Использование в сверлильном станке многоступенчатой ременной передачи позволяет получать пять различных скоростей вращения шпиндельного узла

Что важно, ремень переставляется на шкив другого диаметра просто и быстро благодаря специальному механизму натяжения ремней

Технические возможности сверлильного станка модели НС-12 позволяют выполнять различные виды обработки заготовок из чугуна, стали, цветных металлов и неметаллических материалов:

• сверление и рассверливание отверстий;
• развертывание;
• зенкерование;
• нарезание внутренней резьбы.

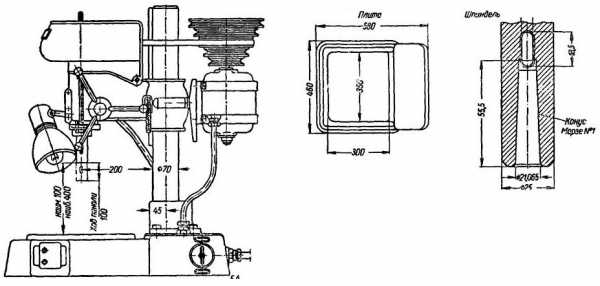

Габаритные размеры и посадочные места (нажмите для увеличения)

Элементы конструкции оборудования

Конструкция сверлильного станка НС-12 включает в себя следующие элементы:

• плиту-основание;
• колонну;
• хобот, на котором смонтирована шпиндельная группа оборудования;
• электроаппаратуру.

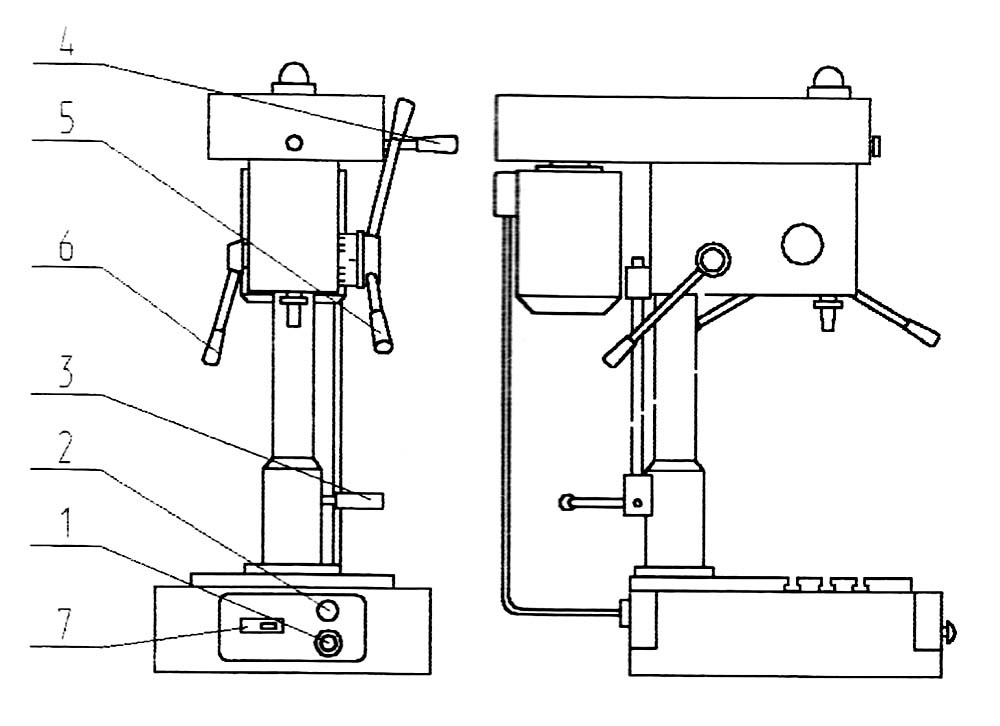

Расположение составных частей станка

Колонна, которая устанавливается на плиту-основание, крепится на ней при помощи специального башмака. По периметру плиты-основания располагается специальный желоб для сбора охлаждающий жидкости. Из желоба жидкость сливается через нижнее отверстие, которое закрывается резьбовой пробкой. В том случае, если охлаждающая жидкость подается из централизованной сети, в сливное отверстие вворачивается ниппель, к которому подсоединяется резиновый шланг.

Внутренняя часть массивной плиты-основания используется для размещения понижающего трансформатора и корпуса пакетного выключателя, который отвечает за освещение зоны обработки. На передней части плиты смонтирована кнопочная станция, при помощи которой включается главный электродвигатель станка.

Рабочий стол и колонна для станка НС-12

Вертикальное перемещение хобота по колонне осуществляется за счет реечной передачи, состоящей из рейки, закрепленной на колонне, и шестерни, смонтированной в хоботе. Управляют таким перемещением при помощи рукоятки, жестко соединенной с шестерней. Среди органов управления сверлильным станком есть еще одна рукоятка, при помощи которой хобот фиксируют на требуемой высоте.

Шпиндельный узел смонтирован на хоботе, также здесь располагаются плита с закрепленным на ней электродвигателем и механизм для натяжения приводных ремней. Сам шпиндель устанавливается в гильзе (пиноли) станка, которая может перемещаться в вертикальном направлении.

Управление перемещением гильзы, сообщающей шпинделю движение подачи, осуществляется посредством рукоятки, расположенной на боковой части хобота. Плавное и точное вращение шпинделя обеспечивается за счет его установки в опоры с прецизионными радиально-упорными подшипниками. Шкив шпиндельного узла сверлильного станка, представляющий собой пятиступенчатую конструкцию, также смонтирован на двух опорах с радиальными подшипниками.

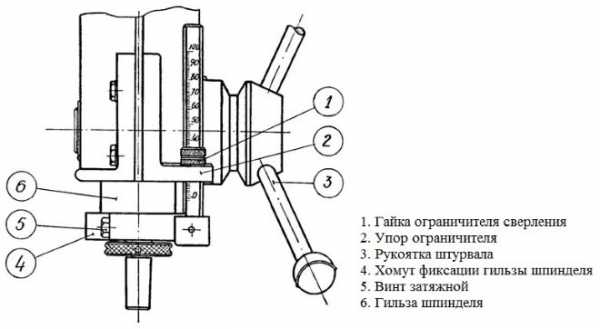

Схема устройства шпиндельного узла

Электродвигатель станка монтируется на специальной плите и может перемещаться по ее направляющим. Такая конструкция обеспечивает быстрое ослабление приводного ремня в тот момент, когда его необходимо перекинуть на другой шкив, а также его быстрое натяжение, когда необходимо приступить к обработке.

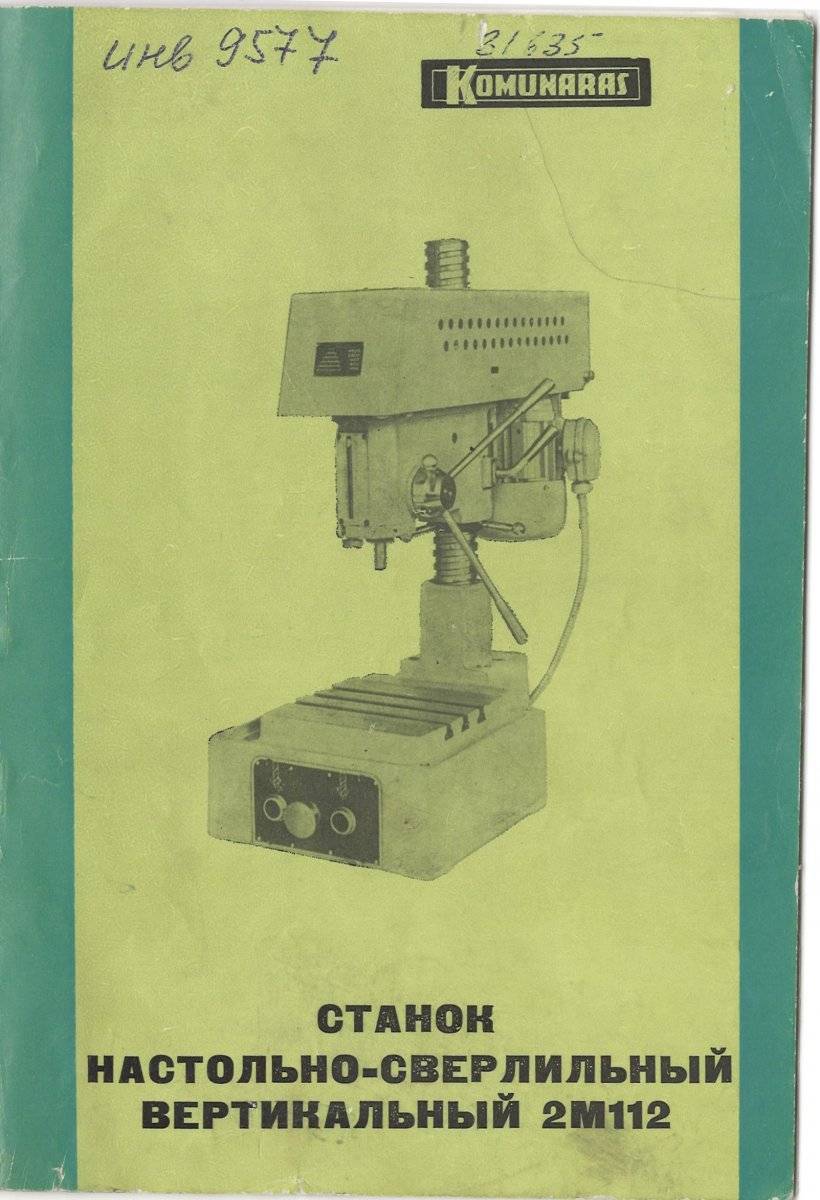

2М112 станок сверлильный настольный. Назначение и область применения

Станок предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.

Основные технические характеристики сверлильного настольного станка 2м112

Изготовитель — Кировский станкостроительный завод.

• Максимальный диаметр сверления: Ø 12 мм
• Наибольшая глубина сверления: 100 мм
• Наибольшая высота обрабатываемой детали, установленной на рабочем столе: 400 мм
• Пределы чисел оборотов шпинделя в минуту — (5 ступеней) 450, 800, 1400, 2500, 4500 об/мин
• Конец шпинделя — В18 наружный укороченный конус Морзе 2 по ГОСТ 9953
• Стандартный сверлильный патрон — Патрон 16-В18 ГОСТ 8522-79, диапазон зажима 3..16 мм
• Мощность электродвигателя: 0,55 кВт
• Масса станка: 120 кг

Шпиндель станка 2м112 получает пять скоростей вращения от пятиступенчатых шкивов привода, что обеспечивает свободный выбор скоростей резания в диапазоне от 450 до 4500 об/мин.

Конец шпинделя — наружный укороченный конус морзе КМ2, обозначение В18 по ГОСТ 9953 (Конусы инструментальные укороченные) — конус укороченный: D = 17,780 мм, длина конуса 37,0 мм.

Укороченному конусу В18 соответствует сверлильный трехкулачковый патрон 16-го типоразмера по ГОСТ 8522 (Патроны сверлильные трехкулачковые) с диапазоном зажима от 3 до 16 мм.

Пример условного обозначения сверлильного 3-х кулачкового патрона, типоразмера 16, с присоединительным конусным отверстием В18:

Патрон 16-В18 ГОСТ 8522-79

Конус Морзе инструментальный укороченный

Конус инструментальный — Конус Морзе — одно из самых широко применяемых креплений инструмента. Был предложен Стивеном А. Морзе приблизительно в 1864 году.

Конус Морзе подразделяется на восемь размеров — от КМ0 до КМ7 (на английском: MT0-MT7, на немецком: MK0-MK7).

Стандарты на конус Морзе: ГОСТ 25557 (Конусы инструментальные. Основные размеры), ISO 296, DIN 228. Конусы, изготовленные по дюймовым и метрическим стандартам, взаимозаменяемы во всём, кроме резьбы хвостовика.

Для многих применений длина конуса Морзе оказалась избыточной. Поэтому был введён стандарт на девять типоразмеров укороченных конусов Морзе (B7, B10, B12, B16, B18, B22, B24, B32, B45), эти размеры получены удалением более толстой части конуса. Цифра в обозначении короткого конуса — диаметр толстой части конуса в мм.

1. B7 — конус Морзе КМ0, D = 7,067 мм;
2. B10 — конус Морзе КМ1, D = 10,094 мм. Патрон 4-В10 (0,5÷4 мм);
3. B12 — конус Морзе КМ1, D = 12,065 мм. Патрон 6-В12 (0,5÷6 мм), Патрон 8-В12 (1÷8 мм);
4. B16 — конус Морзе КМ2, D = 15,733 мм. Патрон 10-В16 (1÷10 мм), Патрон 13-В16 (1÷13 мм);
5. B18 — конус Морзе КМ2, D = 17,780 мм. Патрон 16-В18 (3÷16 мм);
6. B22 — конус Морзе КМ3, D = 21,793 мм. Патрон 20-В22 (5÷20 мм);
7. B24 — конус Морзе КМ3, D = 23,825 мм;
8. B32 — конус Морзе КМ4, D = 31,267 мм;
9. B45 — конус Морзе КМ5, D = 44,399 мм.

Где D — диаметр конуса в основной плоскости.

Отсчет глубины сверления производится по плоской шкале или упору.

Оригинальная конструкция натяжения ременной передачи позволяет быстро менять положение ремня на шкивах для получения нужной скорости резания.

Использование тумбы для установки станка дает возможность для сверления торцов длинных деталей, например валов. Диаметр вала — до сто двадцати миллиметров, длина — до тысячи миллиметров.

Сверлильный станок 2М112 позволяет выполнять следующие операции:

• сверление
• зенкерование
• развертывание
• рассверливание
• нарезание резьб

Сверлильный станок 2М112 может комплектоваться дополнительными принадлежностями, позволяющими расширить его возможности:

• Тиски — незаменимы при сложных видах обработки, например, небольших деталей или сверления под углом
• Крестовый стол — незаменим для точного координатного сверления или легкого фрезерования
• Револьверная головка
• Узел охлаждения — незаменим при длительном сверлении

Аналоги настольного сверлильного станка 2М112

ЕНС12 — Ø12 — Ейский станкостроительный завод ЕСЗ, г. Ейск

ОД71 — Ø12 — Оренбургский станкозавод, г. Оренбург

НС-12А — Ø12 — Вильнюсский станкостроительный завод «Жальгирис»

НС-12Б, НС-12-М — Ø12 — Барнаульский станкостроительный завод

ШУНСС-12 — Ø12 — Мукачевский станкостроительный завод, с. Кольчино

ГС2112 — Ø12 — Гомельский завод станочных узлов

ЗИМ1330.00.00.001 — Ø12 — Завод им.Масленникова, ЗИМ-Станкостроитель, г. Самара

МП8-1655 — Ø12 — СтанкоСтроительный завод им. Кирова, г. Минск

БС-01 — Ø12 — Беверс, г. Бердичев

ВС3-5016 — Ø12 — Воронежский станкозавод

Р175М — Ø12 — Чистопольский завод АвтоСпецОборудование, г. Чистополь

Р175, Р175М — Ø13 — АвтоСпецОборудование

ВИ 2-7 — Ø14 — Волгоградский инструментальный завод

MD-23 — Ø14 — Каунасский станкостроительный завод «Нерис»

Особенности использования станка в работе

Настольно-сверлильный станок ГС2116К используется для проведения таких работ:

• нарезка резьбы;
• зенкерование;
• сверление;
• рассверливание;
• развертывание.

Простота структуры станка обеспечивает легкость во время процесса эксплуатации. К числу преимуществ этого станка также относят надежность и износостойкость.

Для того, чтобы успешно выполнять сверлильные работы, работник может рассчитывать отсчет глубины по плоскостной шкале или упору. Такие операции, как реверс вращения, включение и отключение регулируются рукояткой для реверсных работ шпинделя.

Кинематическая схема сверлильной головки станка ГС2116К

Производитель станка обеспечивает поставку дополнительных комплектующих, среди которой есть:

• ключ к электрическому шкафу;
• втулка;
• лампа;
• клин.

Потребитель может заказать и другие комплектующие при условии доплаты:

• патрон для нарезки резьбы;
• тиски;
• оправку;
• монтажную станковую головку;
• патрон для выполнения сверлильных работ.

Тиски настольно-сверлильного станка ГС2116К

В стандартную комплектацию также входит электрическое оборудование, которое применяется для питания из трехфазной электросети переменного тока с установленным напряжением в 380В и частотой в 50 Гц. Работу механизма обеспечивают асинхронные трехфазные электрические двигатели:

• электронасос с предельной мощностью в 0.18 кВт;
• основной двигатель с рабочей мощностью 0.75 кВт.

Чтобы не допускать аварийных ситуаций, поломок, замыканий, настоятельно рекомендуется ознакомиться с инструкцией по эксплуатации. В случае несоблюдения правил эксплуатации потребитель лишается гарантийных обязательств.

Для того, чтобы начать правильную работу со станком, требуется соблюдать осторожность. Во время включения рукоятка реверсного механизма должна пребывать в нейтральном расположении. Механизм начала работы со станком следующий:

Механизм начала работы со станком следующий:

1. Реверсная рукоятка поворачивается в одно из рабочих расположений. Во время изменения режима работы запускается один из встроенных пускателей посредством конечных контактных выключателей.
2. Оба пускателя приводят в рабочее состояние основной электродвигатель. Шпиндель перестает работать в том случае, когда рукоятку реверса обращают в нейтральную позицию.
3. Когда на станке размещают электронасос, он запускается посредством одного из переключателей на управляющем пульте.
4. Если возникает необходимость, можно воспользоваться установленным на станке светильником. Светильник включается посредством тумблера, который расположен при его основании.
5. Для того чтобы упредить возникновения поломок, в механизм устройства встроен толкатель красного цвета. Также можно остановить работу при помощи вводного переключателя.

Разработчиками устройства предусмотрены механизмы защиты от короткого замыкания, которые встроены в электрическую схему. Защита трансформатора и двигателя реализована посредством выключателя с автоматическим механизмом.

Двигатель защищен не только от замыканий, но и от рабочих перегрузок. Для целей защиты электрического механизма от таких негативных явлений в устройство встроены срабатывающие тепловые реле.

Во время эксплуатации настольно-сверлильного устройства может возникнуть аварийная ситуация, когда выходит из строя какой-либо элемент. В технических характеристиках оборудования описаны такие защитные механизмы:

• имеется возможность нажать на кнопку экстренного прекращения работы;
• тепловые реле;
• защита нуля, благодаря которой исключается возможность непроизвольного продолжения работы после возникновения перерывов напряжения, скачков в электропитании;
• устройство не может включиться, если рукоять реверса располагается не в нейтральной позиции.

Электрическая схема настольно-сверлильного станка ГС2116К

Монтажные работы по установке станка возможны исключительно электриком. Только он может с достаточной безопасностью осуществить подключение электростанка к сети. Для подключения к сети подойдет не всякий кабель, а только четырехжильный, поперечное сечение которого должно составлять хотя бы 1.0 мм кв. Если такого кабеля нет, можно воспользоваться жгутовым материалом из изолированных проводов меди.

Перед тем, как использовать станок для разного рода работ, потребитель должен проверить общее рабочее состояние механизма. При выявлении какого-либо брака потребителю следует сообщить о нем продавцу, чтобы получить возможность своевременно заменить неисправный прибор.

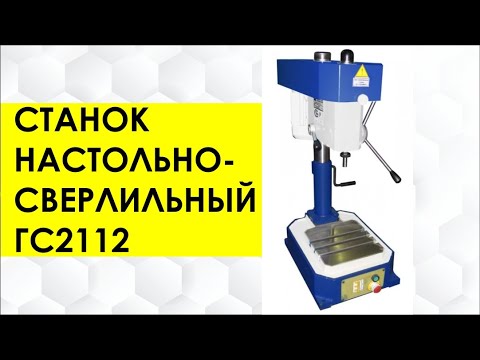

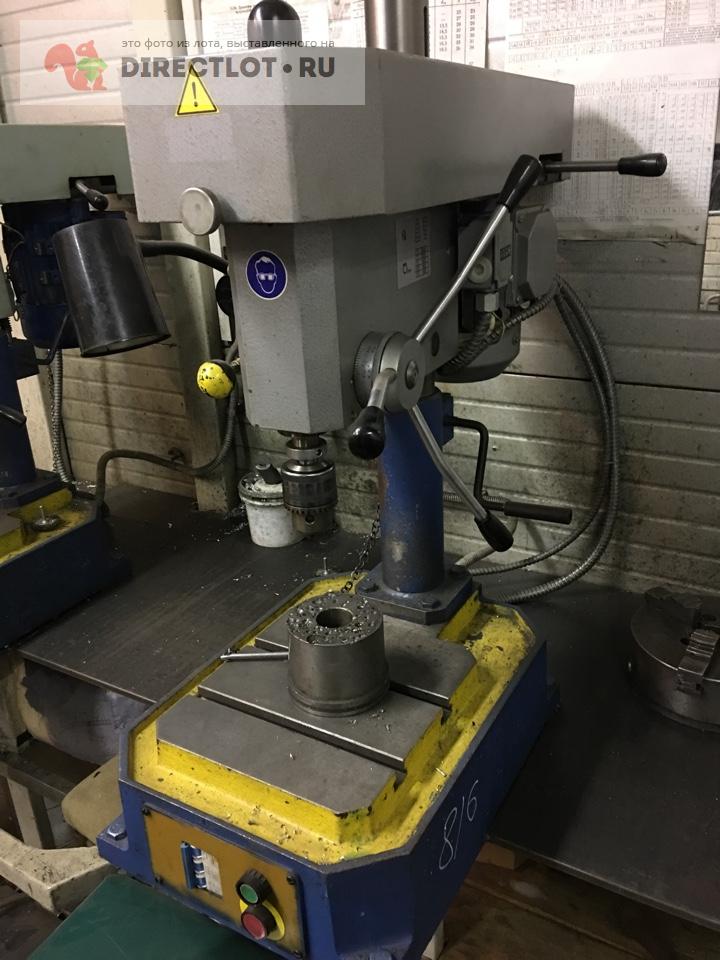

ГС2112 Станок настольно-сверлильный

НАЗНАЧЕНИЕ: Предназначен для обработки отверстий в мелких деталях. Позволяет выполнять операции сверления, зенкерования,развертывания.

ОСОБЕННОСТИ:

• Простота конструкции обеспечивает легкость управления, надежность и долговечность;
• Отсчет глубины обработки производится по круглому лимбу штурвала;
• Конструкция станка не предусматривает подключения светильника с питанием 24В.

ПАРАМЕТР	ЗНАЧЕНИЕ
Максимальный диаметр сверления, мм.	12
Диапазон нарезаемой резьбы	–
Конус шпинделя	В18 наружный (ГОСТ 9953-82)
Ход шпинделя, мм.	100
Диапазон частот вращения шпинделя, об./мин.	450; 800; 1400; 2500; 4500
Количество скоростей вращения шпинделя	5
Диапазон подач шпинделя, мм./об.	ручная
Величина перемещения сверлильной головки по колонне, мм	250
Расстояние от оси шпинделя до колонны, мм.	190
Наибольшее расстояние от торца шпинделя до плиты, мм.	100 – 450
Количество Т-образных пазов	2
Ширина Т-образного паза	14Н14
Расстояние между осями Т-образных пазов, мм.	50
Размер рабочей поверхности плиты, мм.	250х250
Мощность привода главного движения, кВт	0,55
Напряжение питания, В	380
Габаритные размеры (LxBxH), мм.	420х780х982;(900х595х1130 в упаковке)
Масса, кг.	100; (150 брутто)

КОМПЛЕКТ ПОСТАВКИ:

• Станок в сборе;
• Руководство по эксплуатации.
• Ключ к электрошкафу 2К52-1.89.10.000 – 1шт.
• Лампа М024-40У2 ТУ РБ 00216280.019 – 1шт.

ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА: (поставляется за отдельную плату)

• Патрон сверлильный 6150-4029-01 или Патрон сверлильный ПС16В18;
• Тиски станочные чугунные неповоротные 7200-0209-02 или Тиски станочные чугунные поворотные 7200-0210-02;

Технические параметры
Диаметр сверления (max), мм	12
Ход шпинделя (max), мм	100
Мощность, кВт	0.55
Напряжение, В	380

Характеристика

Наибольший условный диаметр сверления в стали 45 ГОСТ 1050-88, мм

12

Наибольший диаметр нарезаемой резьбы

–

Вылет шпинделя (расстояние от оси шпинделя до образующей колонны), мм

190

Расстояние от нижнего торца шпинделя до рабочей поверхности плиты, мм:

наибольшее, не менее

400

наименьшее, не более

50

Наибольший ход шпиндельной головки, мм

250

наибольший ход шпинделя, мм

100

Размер конуса шпинделя

наружный по ГОСТ 9953-82

В18

внутренний по ГОСТ 25557-82

–

Цена Деления лимба, мм

1

Число скоростей шпинделя

5

Предел чисел оборотов шпинделя, об/мин.

450; 800; 1400; 2500; 4500

Габаритные размеры станка (LxBxH), мм, не более

780x 410x 960

Масса, кг, не более

100

Характеристика электродвигателя:

номинальная мощность, кВт

0,55

частота вращения, об/мин.

1500

напряжение, В

380

Габаритные размеры упаковки (LxBxH), мм

900x 595x 1130

Сверлильный станок 2СС1М: характеристики

Со сверлением и фрезерованием небольшой партии заготовок успешно справится настольно-сверлильный станок 2СС1М. Агрегат выполняет сверлильную операцию в стальной заготовке, фрезерование неметаллов и точение древесины.

Рассчитан агрегат на бытовое использование и работы в единичном производстве.

Станок комплектуется токарным трехкулачковым патроном и прихватом с крепежным комплектом.

Токарный трехкулачковый патрон

Как опция прилагается приспособление, позволяющее вести токарную обработку.

Основные технические характеристики станка

Характеристики агрегата вполне стандартные:

№ п/п	Наименование параметра	Значение
1	Максимальный диаметр сверления в стали, мм	6
2	Максимальный размер рассверливания, мм	13
3	Предельное расстояние от зеркала стола до торца шпинделя, мм	250
4	Разметка отдаленности от основания до торца шпинделя, мм	370
5	Величина поворота рабочего стола, град	360
6	Максимальный сдвиг пиноли, мм	70
7	Вылет шпинделя от стойки, мм	150
8	Размер стола, Длина × Ширина, мм	200×200
9	Размер основания, Длина × Ширина, мм	200×200
10	Конус в шпинделе	Морзе В16
11	Максимальный диаметр деревянной заготовки для токарной обработки, мм	70
12	Число ступеней оборотов шпинделя	3
13	Частота вращения в соответствии с диаметром сверления, об/мин
до 5 мм	1,6 тыс.
от 5 до 7,5 мм	1 тыс.
от 7,5 до 13 мм	600
14	Габарит станка, Длина × Ширина × Высота, мм	620×240×700
15	Вес оборудования, кг	52,5

Описание устройства

Сверлильный станок 2СС1М представляет собой вертикальную конструкцию для настольной установки с массивным основанием в виде плиты.

Устройство сверлильного станка

В опору плиты входит:

• Цилиндрическая стойка – на ней находится подвижный рабочий стол и траверса.
• Для фиксации стола предусмотрен механизм зажима с ручкой.
• Над рабочей зоной стола расположен пиноль, закрепленный в траверсе.
• Пиноль имеет возможность перемещения в вертикальной плоскости по реечной передаче. Пиноль опускается вращением рукоятки ручной подачи.
• В противоположной части траверсы станка 2СС1М установлен электродвигатель.
• Трехступенчатый шкив электродвигателя и пиноли соединяет ременная передача.

Подготовка станка к работе

Специалисту необходимо знать регламент по эксплуатации агрегата:

• За отверстия в основании станок закрепляется на верстаке или рабочем столе.
• В шпинделе с патроном зажимается сверло необходимого диаметра.
• Рукояткой пиноль отводится в крайнее верхнее положение.
• Обрабатываемая деталь устанавливается на столе и закрепляется прихватами или с помощью другой оснастки.
• Перемещением стола нужно установить зазор не менее 5 мм между верхней плоскостью детали и вершиной инструмента.

Перемещение инструмента при обработке контролируется по линейке лимба. Цена деления отсчетного устройства 1 мм, отметка соответствует величине перемещения инструмента на деталь. Перед началом обработки следует соединить нуль лимба с отметкой на станке, вращением лимба против часовой стрелки.

Принцип работы электрической схемы

Питание станка 2СС1М происходит от сети напряжением 220 В. Род тока – переменный, однофазный, а частота тока 50 Гц.

После подключения к сети при полной готовности к работе следует нажать пусковую кнопку на панели управления. После подачи электричества срабатывает толчковый контакт включения пусковой обмотки, запускается рабочая обмотка электромотора.

В момент выключения кнопки размыкаются клеммы на контакторе, пусковой контур электродвигателя отключается.

Останов оборудования осуществляет стоповая красная кнопка. Она также необходима в аварийной ситуации и при непринужденном останове двигателя. Кнопка предотвращает поломку привода станка и травматизм станочника.

В сверлильном станке 2СС1М установлен электродвигатель с номинальной мощностью 0,18 кВт.

Электродвигатель с мощностью 0,18 кВт

Частота вращения вала двигателя 1420 об/мин. Двигатель имеет II класс изделия с двойной изоляцией.

Рекомендации по обработке

Специалисты по работе с агрегатом советуют мастерам придерживаться нескольких правил:

• Выбор режимов обработки производится с учетом твердости и типа материала. Заготовки высокой твердости обрабатываются на низких оборотах.
• Крупногабаритные детали устанавливают на полу или подставке. Траверсу разворачивают в нужное положение.
• Фрезерование пазов выполняется при закрепленной пиноли. Заготовка устанавливается вдоль упора и подается вручную.

На токарной операции в пиноль устанавливается гребенка вместо патрона. В отверстие рабочего стола закрепляется вращающийся центр. Между ними располагается обрабатываемая деталь. Обработка ведется резцами с установкой специального приспособления.

Классификация шпинделей по типу, размеру и диаметру

Есть различные основания для классифицирования. Первая, она же, пожалуй, основная, – это то, для какого оборудования предназначен узел. Безусловно, для разных станков и электрооборудования необходимы различные приборы.

Второй принцип различения – это типоразмер. Аппараты бывают разных размеров, предназначены для промышленного использования и частного применения. В связи с этим и расходные детали нужны самые разные – покрупнее помельче. Если вы хотите заменить шпиндель на собственном станке, то обязательно при покупке необходимо указать номер своего оборудования, название и год выпуска (могут быть разные модификации).

Ну и последняя, но не по назначению, классификация – по виду. Валы могут быть:

• Коллекторные. Это устройство, включающее цанговый валец высокоскоростного типа. Основные сферы использования – фрезерные станки, а также операции по нанесению гравировки.
• Специализированные на высоких оборотах. Они позволяют достигать значительной скорости металлообработки, поэтому повышается производительность. Но так как хорошее качество может быть достигнуто только при большой точности, то применяются высокоскоростные модели в основном только на оборудовании с ЧПУ. Купить такие станки можно на сайте .
• Конструкция со встроенным охлаждением. Охлаждающая система может подавать через деталь или жидкость, или холодный воздух. Это повышает скорость резания и степень шероховатости поверхности, а трение становится меньше, поэтому и износ тоже приходит позже.

Есть и еще одна классификация – по производителю. Конечно, европейское изготовление более предпочтительно, чем китайское. В Европе часто используют фарфоровые подшипники, которые дают очень положительные качества работы.

Станок сверлильный настольный 2М112. Видеоролик.

Привет друзья. Сегодня у нас сверлильный станок 2м112, который был спасён из металлоприёмки в виду его достойного состояния, а именно отсутствие люфта в шпинделе. Займемся его восстановлением. Начнем с механизма ручной подачи шпинделя. Он крепится к валу-шестерне с помощью фиксирующего болта. Открутив болт, снимаем рукоятку. Да! Это ж каким нужно быть варварам, чтобы так издеваться над станком. Сами ручки, которые должны вкручиваться в корпус, наглухо приварены. Да и не ручки это, а огрызки такого-то прутка. Варвары. Зажимаем в тиски и срезаем нахер всё это дело болгаркой. Будем делать нормальные ручки, ибо на исправном станке приятно работать, это факт. После того как отрезали, удаляем остатки сварки лепестковым кругом зернистостью 60. Также можно применить зачистной круг, но поверхность после обработки будет грубее. Зачищать нужно до тех пор, пока на месте сварки не появится полная окружность. Это нужно для того, чтоб ничего не держало оставшийся кусочек. Если по краям останется сварка, то выкрутить его будет то ещё занятие.

Накернил углубление в центре и прошёл сверлом 4 мм, потом попробовал 8 мм, и здесь мне на глаза попалось левое сверло диаметром 5 мм. Часто бывает, что при сверлении этими сверлом его закусывает и обломившийся кусочек сам выкручивается. Мне повезло, и таким методом я выкрутил все три заломыша. Далее, подправим деталь всё тем же лепестковым кругом, убирая сопли от сварки и выравнивая поверхность. Осталось изготовить ручки. Для них, как нельзя кстати, подошли штоки от амортизаторов. Они диаметром 11 мм, а резьба нужна М10. Зажимаем пруток в патрон токарного и протачиваем конец заготовки до диаметра 10 мм, длина проточки около 15 мм. Мне напечатали на 3D принтере шарики. У них есть центральное отверстие под резьбу М8.

Хватаем метчик и нарезаем внутреннюю резьбу

Здесь важно не переусердствовать, а то можно выдавить верхнюю часть шарика. Резьба нарезается от руки, ничего никуда зажимать не нужно. С другой стороны протачиваем заготовку до диаметра 8 мм и длиной примерно 10-12 мм

Как же это круто выточить то, что тебе нужно. Не надо часами искать в ящиках нужную тебе хреновину и допиливать её болгаркой и напильником. Красота. Обязательно в начале делаем фаску для лучшего захода лерки. Как-то так это выглядит. Теперь нарезаем резьбу не забывая капнуть масла. Режем по пол оборота вперёд и немножко назад, этим самым обламывает стружку. Когда резьба нарезана на неё без проблем накручивается шарик. Такую процедуру нужно повторить для двух оставшихся прутков. В итоге имеем вот такую рукоятку. Жаль что один шток оказался потёртым и это немного портит вид, ну подвернется подходящий, переделать не долго

С другой стороны протачиваем заготовку до диаметра 8 мм и длиной примерно 10-12 мм. Как же это круто выточить то, что тебе нужно. Не надо часами искать в ящиках нужную тебе хреновину и допиливать её болгаркой и напильником. Красота. Обязательно в начале делаем фаску для лучшего захода лерки. Как-то так это выглядит. Теперь нарезаем резьбу не забывая капнуть масла. Режем по пол оборота вперёд и немножко назад, этим самым обламывает стружку. Когда резьба нарезана на неё без проблем накручивается шарик. Такую процедуру нужно повторить для двух оставшихся прутков. В итоге имеем вот такую рукоятку. Жаль что один шток оказался потёртым и это немного портит вид, ну подвернется подходящий, переделать не долго

Резьба нарезается от руки, ничего никуда зажимать не нужно. С другой стороны протачиваем заготовку до диаметра 8 мм и длиной примерно 10-12 мм. Как же это круто выточить то, что тебе нужно. Не надо часами искать в ящиках нужную тебе хреновину и допиливать её болгаркой и напильником. Красота. Обязательно в начале делаем фаску для лучшего захода лерки. Как-то так это выглядит. Теперь нарезаем резьбу не забывая капнуть масла. Режем по пол оборота вперёд и немножко назад, этим самым обламывает стружку. Когда резьба нарезана на неё без проблем накручивается шарик. Такую процедуру нужно повторить для двух оставшихся прутков. В итоге имеем вот такую рукоятку. Жаль что один шток оказался потёртым и это немного портит вид, ну подвернется подходящий, переделать не долго.

Ещё одна проблема после криворуких мастеров — это гайка перемещение шпиндельной бабки по колонне. Здесь рукоятки так же тупо приварены к гайке. Блин, ну как так то, а! В этом узле стоит упорный подшипник для предотвращения трения между гайкой и бабкой. Закрывает его металлическая крышка, которую так же умудрились прожечь сваркой. Хорошо что хоть одна ручка не приварена, есть шанс её выкрутить. Перемещаемся в тиски и срезаем все выступающие части, стараясь не задеть защитную крышку. Все эти процедуры занимают дичайшие количество времени и сил.

ГС545 Описание работы электросхемы сверлильного станка

Работу на станке следует начинать в следующем порядке:

1. рукоятку включения шпинделя установите в нейтральное положение
2. поворотом рычага вводного автоматического выключателя произведите включение
3. нажмите на толкатель кнопки SB2 для приведения в готовность электрической цепи управления станка. При этой загорается сигнальная лампа HL “Станок готов к работе”. Помните, что станок включается только в нейтральном положении рукоятки включения вращения шпинделя
4. поворотом рукоятки “Включение шпинделя” на себя или от себя включите электродвигатель Ml привода шпинделя
5. перемещение рукава вверх или вниз осуществляется при нажатии на толчковую кнопку SB3 или SB4

Для аварийной остановки станка следует нажать на красный, грибовидный толкатель кнопки SB1 или отключить вводной автоматический выключатель C1F. При этом гаснет сигнальная лампа ML

При установке на станок электронасоса его включение производится тумблером SA, расположенным на пульте управления.

На станке установлен светильник местного освещения.

ГС545 радиально-сверлильный переносной станок. Назначение и область применения

Радиально-сверлильный переносной станок модели ГС545 предназначен для обработки отверстий в средних и крупных деталях в единичном, мелкосерийном и серийном производстве.

На сверлильном станке ГС545 можно выполнять: сверление, рассверливание, зенкерование, развертывание, нарезание резьбы и растачивание отверстий. Наиболее эффективно может быть использован при обработке отверстий, расположенных под углами в разных плоскостях крупногабаритных деталей, в инструментальных, ремонтных, экспериментальных, сборочных и производственных цехах.

Станок ГС545 состоит из следующих основных узлов: основания, колонны, корпуса, рукава, каретки, сверлильной головки, механизма зажима колонны, системы подачи охлаждающей жидкости и электрооборудования.

Оригинальная конструкция радиально-сверлильного переносного станка модели ГС545 обеспечивает широкие возможности и позволяет:

• поворачивать сверлильную головку и рукав вокруг своих осей на 360°
• производить обработку отверстий в любой пространственной ориентации
• вести обработку отверстий, расположенных ниже уровня «пола»
• производить обработку отверстий в ограниченном пространстве
• станок является “переносным”, для переноса имеется рым-болт. Выставка станка относительно обрабатываемой поверхности осуществляется при помощи приставных винтовых опор. При стационарной установке винтовые опоры снимаются. станок устанавливается на фундаменте и закрепляется болтами М16 (4 шт.).

Класс точности станка Н по ГОСТ 8—77, ГОСТ 8—82.

Шероховатость обработанных поверхностей в зависимости от выполняемых работ R = 80-20 мкм.

Комплект поставки

Входит в комплект и стоимость станка ГС545:

• 545.0000.000 – станок радиально сверлильный в сборе ГС 545
• 6100-0142 – втулка ГОСТ 13598
• 6100-0144 – втулка ГОСТ 13598
• 6100-0145 – втулка ГОСТ 13598
• 7851-0012 – клин ГОСТ 3025
• 7811-0024 – ключ ГОСТ 2839
• 2К52-1.90.00000 – рукоятка поворота
• 2К52-1.89.10.000 – ключ для электрошкафа
• 007.2000.001 – ключ для сливных пробок

Поставляется по требованию заказчика за отдельную плату:

• 2К52-1.0000.011 – стол коробчатый съемный с комплектом деталей крепления
• 7200-0215 – тиски ГОСТ 16518 с комплектом деталей крепления
• 6150-7003
• Патрон сверлильный – ТУ РБ 00223728.021
• 045.0730.000 – патрон резьбонарезной с комплектом предохранительных головок М5…М12

Радиально-сверлильные станки. Общие сведения.

Синонимы: radial drilling machine.

Перемещение по плоскости стола крупногабаритных и тяжелых деталей вызывает большие неудобства и потерю времени. Поэтому при обработке большого количества отверстий в таких деталях применяют радиально-сверлильные станки. При работе на них деталь остается неподвижной, а шпиндель со сверлом перемещается относительно детали и устанавливается в требуемое положение.

Сверлильные станки предназначены для сверления, зенкования, зенкерования, развертывания отверстий, для подрезания торцов изделий и нарезания резьб метчиками. Применяются они в основном в единичном и мелкосерийном производстве, а некоторые модификации этих станков — в условиях массового и крупносерийного производства.

Основными формообразующими движениями при сверлильных операциях являются:

• v – главное — вращательное движение
• s – движение подачи пиноли шпинделя станка

Кинематические цепи, осуществляющие эти движения, имеют самостоятельные органы настройки i_v и i_s, посредством которых устанавливается необходимая скорость вращения инструмента и его подача.

К вспомогательным движениям относятся:

• поворот траверсы и закрепление ее на колонне
• вертикальное перемещение и закрепление траверсы на нужной высоте
• перемещение и закрепление шпиндельной головки на траверсе
• переключение скоростей и подач шпинделя

Основными узлами радиально-сверлильных станков являются:

• фундаментная плита
• колонна
• траверса (рукав)
• механизм перемещения и зажима рукава на колонне
• механизм перемещения и зажима шпиндельной головки на рукаве
• шпиндельная головка

Основными параметрами станка являются наибольший диаметр сверления отверстия по стали, вылет и максимальный ход шпинделя.

Паспорт ГС2112 | Паспорта на станки

ОБЩИЕ СВЕДЕНИЯ

В руководстве даны техническое описание, а также основные сведения по пуску, эксплуатации и обслуживанию станка, предназначенного для обработки отверстий в мелких деталях.

На станке можно выполнять сверление, рассверливание, зенкерование, развертывание.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКА

Наибольший условный диаметр сверления, мм

Вылет шпинделя (расстояние от оси шпинделя до образующей колонны),мм

Расстояние от нижнего торца шпинделя до рабочей поверхности плиты, мм наибольшее, не менее наименьшее, не белее Наибольший ход шпинделя, мм Наибольший ход шпиндельной бабки, мм Размер конуса шпинделя (Рис.1)

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

При распаковке станка, его расконсервации, транспортировке . установке, подготовке к работе, эксплуатации и ремонте необходимо соблюдать соответствующие требования безопасности, установленные инструкциями на проведение каждого из видов работ.

Станок должен быть надежно заземлен, согласно п.7.5 настоящего руководства, электрическое сопротивление, измеренное между винтом заземления и любой металлической частью станка не должно превышать 0,1 Ом.

Перед обработкой детали необходимо надежно закрепить сверлильную головку на колонне рукояткой зажима, деталь на столе станка (в тисках) и инструмент на шпинделе станка.

Во время работы на станке не разрешается:

Работать при открытом кожухе ременной передачи.

Производить выбивку патрона при вращении шпинделя.

Производить остановку вращения выключенного шпинделя рукой.

Время остановки вращения шпинделя после его выключения не превышает 5 сек.

На кожухе, закрывающем ременную передачу установлен знак ” Осторожно! Прочие опасности ” и предупреждающая табличка

” При включенном станке не открывать “.
