Насосные станции водоснабжения для частного дома. Цена и схема подключения

Содержание

• Какая автоматика подойдет для вибрационного насоса

Информация пригодится не только для сборки насосной станции с нуля, но и при надобности замены определенных частей, вышедших из строя. Необязательно покупать новую станцию, когда неисправен только накопительный бак: по приведенным ниже схемам легко понять, как заменить деталь.

Если есть желание самостоятельно собрать насосную станцию не потому, что детали в наличии, а по причине несоответствия мечтам готовой системы или ее частей, надо понимать, что стоимость оборудования может оказаться выше, чем средняя цена системы на рынке. Об этом следует помнить и когда нужен гидроаккумулятор больше, приборы — мощнее, «трубы — выше, дым — гуще».

Погружной насос с автоматикой

Как сделать насосную станцию из погружного насоса ↑

Чтобы сделать насосную станцию из погружного насоса, нужно соединить его с накопительным баком и установить автоматику.

Простейшая схема:

• блок автоматики, манометр устанавливают на накопительный бак, расположенный в доме;
• гидроаккумулятор соединяют трубами с насосом;

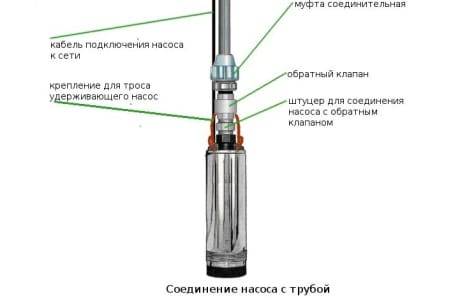

• на насос устанавливают обратный клапан, предотвращающий выдавливание воды обратно в источник;
• станцию подключают к разводке по потребителям.

Более усовершенствованный вариант — плюс к перечисленному установка фильтра тонкой очистки на трубопровод, соединяющий насос с гидроаккумулятором, и установка блока автоматики на распределительном коллекторе воды (холодная), а не на накопительном баке. При таком расположении блок управления возьмет на себя давление в системе подачи воды, что и является конечной целью.

Схема установки автоматики на накопительный бакСхема установки обратного клапанаОбщая схема подключения насосной станции с погружным насосом

Вибрационные насосы в большом ходу, хотя можно найти массу доводов против их использования. Однако доводы и практика сильно расходятся

Этот тип оборудования откровенно популярен, потому автоматике для него уделим особое внимание

Российская система «ВиСтан» — наиболее подходящая (и востребованная) автоматика для станции с вибрационным насосом. Ее достоинства:

• назначение: система разработана специально для вибрационных насосов;
• встроенная защита от сухого хода;
• возможность работы без накопителя;
• интегрированный стабилизатор напряжения, работает от напряжения 160–250 В;
• автоматическая поддержка давления на уровне 1,5–2,0 бар;
• плавные пуск и остановка;
• защита от резкого скачка напряжения в сети;
• автоматическое возобновление работы после восстановления рекомендуемых параметров;
• простые монтаж/демонтаж.

Есть и недостатки:

• высокие требования к оборудованию: 3,0 бар на входе, на что способен далеко не каждый насос;
• ограничение (за счет сечения гибкой подводки) по расходу воды при работе без накопительного бака;
• неординарная реализация защиты от сухого хода: вполне может отключить оборудование не на сухом ходу, а при упавшем давлении;
• отсутствие регулировки внутрисистемного давления;
• дороговизна относительно самих вибрационных насосов.

Несмотря на стоимость, равноценную (вкупе с насосом) цене целой станции, «Вистан» активно используют: очень легко все разобрать и увезти в город на зиму, поэтому дачники отдают предпочтение именно этой автоматике. Для задач, более масштабных, чем водоснабжение дачного домика, «ВиСтан» не подходит, впрочем, как и сам вибрационник.

Российская система ВиСтан

Выбираем место для установки

Изготовить насосную установку для частного дома или дачи своими руками несложно. Однако при этом надо решить вопрос о том, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которого будет зависеть эффективность работы оборудования, должно соответствовать определенным требованиям.

• Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется как можно ближе к источнику водоснабжения.
• В целях защиты насосного оборудования от замерзания воды в холодное время года место установки должно отличаться комфортными температурными условиями.
• Поскольку насосные установки нуждаются в регулярном техническом обслуживании, то к месту их установки должен быть обеспечен свободный доступ.

Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используют кессон или отдельное и специально оборудованное помещение.

В идеале место для насосной станции следует предусмотреть на стадии строительства дома, выделив для этого отдельное помещение

Иногда монтируют насосные установки в постройках, которые уже есть на территории приусадебного участка. У каждого из перечисленных вариантов есть свои плюсы и минусы, на которых следует остановиться подробнее.

Размещение насосной станции в отдельном помещении в здании с пробуренной под домом скважиной

Схема установки насосной станции в подвальном помещении дома является практически идеальным вариантом для расположения такого оборудования. При данной схеме установки обеспечивается легкий доступ к оборудованию, а также легко решается вопрос по снижению уровня шума, создаваемого при работе станции. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.

Размещение насосной станции в теплом обустроенном подвале

Если насосная установка располагается в надворном строении, несколько затрудняется быстрый доступ к ней. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.

Станцию можно установить на кронштейне в достаточно широком и глубоком колодце

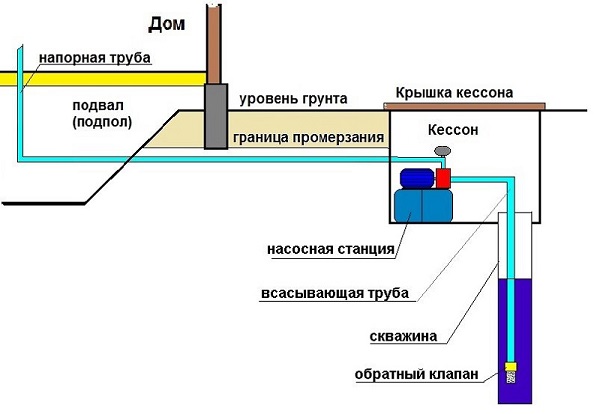

Установка станции в кессоне обеспечит защиту от промерзания и полную шумоизоляцию

Достаточно часто насосные станции монтируют в кессоне – специальном резервуаре, который устанавливают над оголовком скважины, непосредственно в приямок. В качестве кессона может выступать как пластиковая или металлическая емкость, заглубленная в грунт ниже уровня его промерзания, так и капитальное подземное сооружение, стенки и основание которого выполнены из бетона либо отделаны кирпичной кладкой. Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если используется для насосной станции схема подключения данного типа, то отрезок трубопровода между насосным оборудованием и обслуживаемым им строением необходимо тщательно утеплять или располагать в грунте на глубине, находящейся ниже уровня промерзания.

Какая насосная станция лучше всего подходят для частного дома?

Ключевым критерием выбора чаще всего становится цена

Однако ориентироваться исключительно на стоимости агрегата не стоит, поскольку здесь важно подобрать модель насоса, которая будет выполнять поставленные задачи в индивидуальном случае.. Компактные насосные станции подходят для установки в скважины исключительно на глубину до 20 м

Если вы рассматриваете такой вариант для более глубоких источников, он себя не оправдает.

Компактные насосные станции подходят для установки в скважины исключительно на глубину до 20 м. Если вы рассматриваете такой вариант для более глубоких источников, он себя не оправдает.

Если вы ищете насос для монтажа на глубину до 10 м, рассмотрите варианты однотрубных станций. Они стоят относительно недорого и просто устанавливается. От 10 до 20 м – это глубина, для которой лучше всего подходят двухтрубные модели

Здесь важно обеспечить, чтобы насос мог поднимать воду с указанной глубины. Ориентируйтесь на технические возможности конкретной модели или обратитесь к менеджеру за помощью в выборе наиболее оптимального насоса.



В продаже вы найдёте модели насосов, которые работают с относительно невысоким показателем шума. Их вы можете использовать даже в подвальных помещениях частного дома. Для установки на глубину свыше 20 м подходят только глубинные насосы. Они оснащены всеми необходимыми датчиками, конструктивными элементами для подъема воды с большой глубины.

Какие насосы используют для станций?



В станциях могут применяться различные виды насосного оборудования. Выбрать наиболее удачный вариант можно, ориентируясь на условия эксплуатации, мощность агрегата, назначение, высоту подъема воды, погружение и другие параметры. Наиболее востребованными на рынке считаются следующие виды насосных станций:

• классические насосы с поверхностной установкой. Такие насосные системы позволяют подавать воду с небольшой глубины до 9 метров;
• поверхностные модели с эжекторами. Устройства позволяют поднимать воду с глубины порядка 12 метров. Главная задача таких агрегатов заключается в увеличении давления системы;
• насосное оборудование с внешним эжектором. Его опускают к всасывающей трубе. Система направлена на всасывание воды с глубины. Оборудование позволяет поднять воду с глубины около 30 метров. Оборудование с эжекторами работает шумно, поэтому нужно быть готовыми к такому минусу агрегатов. При желании вы можете улучшить шумоизоляцию в помещении, где намерены устанавливать насосную станцию;
• погружные модели. Их устанавливают на глубину около 30 метров. Насосы устанавливают на специальных тросах.

Блок управления насосной станцией

Стандартный набор устройств управления насосной станцией состоит из штуцера, реле давления и манометра и устанавливают на напорный трубопровод. Манометр служит для контроля текущего давления в системе, а реле является важнейшим элементом управления насосной станцией. Оно управляет подачей воды в напорную емкость по заданным параметрам и обеспечивает автоматический режим работы насоса, включая и выключая его.

Основные рабочие элементы реле – это пружины минимального и максимального давления, срабатывающие при достижении в сети давления заданной настройками величины. При низком давлении пружина разжимается и замыкает контакт, включающий двигатель насоса. Превышение давления сжимает ее, а при достижении максимального порога контакт размыкается. Насос выключается и подача воды прекращается.

Блок автоматики — более сложное устройство, располагающее расширенными возможностями. Кроме коммутации электрических цепей при реагировании на повышение и понижение давления блок автоматики защищает систему от сухого хода.

Галерея изображений
Фото изРеле давления — устройство, предназначенное для автоматизации работы насосной станции по мере расхода воды из системы и последующего наполнения

Реле давления фиксирует и реагирует на два выставленных в настройках значения давления воды в системе. При падении ниже нижнего значения включается насос, при достижении верхнего — отключается

Блок управления также запускает насосное оборудование при понижении давления и останавливает его при достижении верхнего значения давления. Это устройство позволяет более точно задать настройки нижнего и верхнего предела давления

Кроме осуществляемых реле давления обязанностей по запуску/остановке насоса блок управления защищает агрегат от «сухого хода» — работы с незаполненной рабочей частью, в результате которой может сгореть мотор

Реле давления для управления насосной станцией

Компоненты и устройство реле давления

Блок управления насосным оборудованием

Расширенный функционал блока автоматики

При выборе устройства управления для станций, откачивающих воду из неглубоких выработок, лучше отдать предпочтение варианту с защитой от сухого хода. Он предохранит насос от перегревания и отключит его, если по каким-либо причинам (попала грязь, уровень жидкости в источнике опустился ниже заборного узла) в систему перестала поступать вода.

Чувствительными элементами реле давления являются две пружины. Большую настраивают на минимальное давление, малую – на разницу между минимальным и максимальным

Работа насосной станции происходит циклами, каждый из которых можно разделить на два этапа:

1. Включается насос и поднимает воду из источника. Она заполняет систему и гидробак до момента, когда давление превысит верхний порог. После этого реле давления отключает двигатель насоса и подача воды прекращается. Насосная станция переходит в спящий режим.
2. При включении потребителей (открытие кранов, использование водопотребляющей техники) вода поступает из емкости гидроаккумулятора. Расход жидкости из гидробака осуществляется до момента снижения давления до нижнего порога. Это вызывает новое включение насоса и подъем воды.

Количество циклов в час не должно превышать ограничение на максимальное количество включений, допустимое для используемого насоса.

Варианты места установки насосной станции

Планируя собрать и подключить насосную станцию к водопроводу в доме, следует учитывать следующие моменты.

1. Агрегат должен располагаться вблизи от источника воды. Благодаря этому будет обеспечено стабильное всасывание жидкости из источника и ровная работа станции. Если оборудование разместить далеко от скважины (колодца), то оно не сможет закачать воду и выйдет из строя.
2. Для установки оборудования нужно подобрать сухое, хорошо вентилируемое и теплое место.
3. Аппарат не должен касаться каких-либо предметов и стен.
4. Доступ к оборудованию для проведения профилактического осмотра и ремонтных работ должен быть свободным.

Исходя из вышесказанного, может быть несколько вариантов установки агрегата.

В доме

Для правильной работы станции самым идеальным вариантом является отапливаемое помещение. Хорошо, если в частном доме имеется котельная с хорошей шумоизоляцией.

В крайнем случае, оборудование для подачи воды можно установить в прихожей, ванной, коридоре или в кладовке. Но эти помещения должны находиться как можно дальше от комнат отдыха (спальня, гостиная). Аппарат помещают в шкаф или закрывают специальным кожухом, обеспечивающим звукоизоляцию.

В подвале

Чаще всего насосное оборудование устанавливают в подвале дома или в цокольном этаже. Иногда агрегат устанавливают под полом, обеспечивая доступ к нему через люк. В любом случае, место, где производится монтаж аппарата, должно быть с хорошей звуко- и гидроизоляцией. Также оно должно быть достаточно теплым, чтобы температура в нем не опускалась ниже 0°С в зимний период.

В колодце

Чтобы разместить станцию в колодце, в нем устанавливают небольшую платформу. Она закрепляется ниже границы промерзания грунта.

Совет! Колодец рекомендуется хорошо утеплить сверху. Но при такой установке оборудования будет затруднен доступ к нему для обслуживания и ремонта.

В кессоне

В данном случае, чтобы правильно установить насос, вокруг источника воды устраивается небольшое помещение (кессон), достаточной ширины и глубины (ниже границы промерзания).

Сверху кессон накрывается крышкой с люком, через который происходит обслуживание агрегата. На зиму крышка хорошо утепляется.

В случае сборки станции с погружным насосом беспокоиться о звукоизоляции не стоит, поскольку агрегат находится глубоко под землей, и его работу практически не слышно. Все элементы станции устанавливаются в любом отапливаемом помещении, а сам насос – в скважине или колодце. Этот вариант сборки насосной станции хорошо подходит для дачи.

Правила монтажа

Установка насосной станции в колодце

Схема подключения насосной станции в частном доме (обвязка) зависит от месторасположения установки, а также от уровня промерзания земли.

Выбор места для установки устройства

Первое, что потребуется сделать – определиться с местом расположения насосной станции. Это может быть:

• внутридомовое помещение (подвал, подпол);
• кессон – утепленный и гидроизолированный приямок, расположенный ниже уровня промерзания грунта;
• полка в колодце.

При выборе стоит руководствоваться техническими показателями — предельной глубиной всасывания насоса. В скважинах возможно лишь обустройство кессона, поскольку станция может поднимать воду только с глубины 9 метров. Замаскированный приямок потребуется и на даче – при наружном обустройстве аппарат могут попросту украсть. Можно смонтировать его и на полочке в дачном колодце, но для безопасности потребуется крышка из стали, запираемая на надежный замок.

Схема подключения

Для бесперебойного функционирования станции потребуется обеспечить непрерывную подачу воды из источника. При пользовании системной водоснабжения круглый год понадобится побеспокоиться о защите от промерзания. Для этого выкапывается прямой ров от колодца либо кессона до фундаментного основания дома, в который затем будут проложены трубы.

Закапывать трубные отрезки нужно ниже глубины, на которую промерзает грунт

При формировании траншеи понадобится принять во внимание наклон в сторону водозабора, чтобы на период консервации сливалась лишняя вода из трубопровода

В ситуации с близким расположением подпочвенных источников, трубы устанавливают выше их критического уровня. Магистраль необходимо утеплить либо воспользоваться греющим кабелем.

Электрический двигатель насоса обладает большой мощностью, поэтому для всей установки лучше выделить отдельную линию электроснабжения, сделать заземление, а также поставить стабилизатор напряжения.

Обвязка насосной станции в частном доме выполняется в таком порядке:

1. Монтируют водозаборный узел. Для этого подсоединяют путем подключения к внешней стороне трубы из полипропилена фильтра из металлической сетки и обратного клапана. Последний необходим для стабильного заполнения трубопровода водой. Его фиксация осуществляется посредством муфты с наружной резьбой.
2. Проводят установку гидравлического аккумулятора и блока управления. Подсоединять их лучше всего посредством пятивыводного штуцера, монтируемого в напорный трубопровод в удобном месте. Также на него устанавливают манометр и реле давления, а к боковому вводу штуцера подключают гидравлический аккумулятор.
3. Подсоединяют потребители к насосной установке, вначале – раздающий коллектор.
4. Перед пуском заполняют водой рабочую часть системы. Для этого нужно выкрутить заглушку из заливного отверстия, расположенного в верхней части насоса, либо использовать специальную воронку. Потом заглушку устанавливают на место.
5. Подключают к электропитанию для плавного пуска и проверяют давление и автоматику. Поначалу вода будет идти с воздухом — удаются воздушные пробки, образовавшиеся при заливке насосной станции. Ровная струя без пузырьков – показатель того, что система перешла в рабочий режим, можно ей пользоваться.

После запуска станции из выходного отверстия напорного трубопровода либо открытого водопроводного крана на протяжении двух-трех минут должна пойти вода. Если этого не произошло, установку отключают и в систему доливают воду, а затем производят повторный запуск. Когда пуск оборудования удачно выполнен, нужно его «обкатать», а потом отрегулировать настройки реле давления и гидравлического блока.

При монтаже поверхностных деталей устройства принимают во внимание, что все дополнительные приборы лучше всего устанавливать с применением обратных клапанов либо шаровых кранов с американкой. Это необходимо для легкого съема устройства при замене или ремонтных работах, при этом не потребуется сливать воду из трубопровода

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Насосная станция для частного дома: водоснабжение и разновидности оборудования

Насосные агрегаты применяются в различных сферах. Множество моделей полноценно работают с небольшим количеством примесей. Откачка грязной жидкости производится при помощи дренажной системы.

Организация качественной работы установки

В отличие от промышленного оборудования, на насосные станции водоснабжения для частного дома цена будет значительно меньше. Важными характеристиками являются технические параметры (производительность, напор, глубина всасывания) и нюансы эксплуатации. Чаще всего для частного жилья применяются вихревые, самовсасывающие и многоступенчатые устройства.

Устройство многоступенчатого водяного насоса

Многоступенчатая конструкция предполагает приведение в движение при помощи специальных рабочих колес. При этом давление находится в зависимости от общего напора всех элементов. Подобное оборудование может быть как поверхностного, так и погружного типа. Система подходит для установки на даче, построенной для постоянно проживания.

Многоступенчатый вариант

К преимуществам станции можно отнести:

• Небольшой уровень шума.
• Подача большого объема воды.
• Простота при обслуживании и точная схема использования.

Особенности конструкции самовсасывающего типа

К оборудованию центробежного типа относятся самовсасывающие насосные конструкции. Их монтаж производится на поверхности.

Самовсасывающая конструкция

Схема водоснабжения частного дома с насосной станцией подобного типа включает следующие действия:

• Емкость и трубопроводная магистраль наполняются жидкостью.
• Вращается рабочее колесо.
• Центробежные силы оказывают влияние на передвижение воды.
• Под определенным напором жидкость перемещается в трубопровод.
• Когда давление в центральной части колеса падает, то производится перемещение жидкости в корпусную часть.

Постоянная подача воды обусловлена повторение цикла действий. К минусам работы прибора относится высокий уровень шума.

Насосные станции вихревого типа

Функциональность вихревых конструкций основана на способе перемещения жидкости при помощи лопаток. Данные элементы располагаются на рабочем колесе. Подобные модели обладают невысоким показателем КПД. Не стоит использовать устройство с высокой мощностью.

Вихревой агрегат

Конструкция не используется для перекачки вязких жидкостей, а также отличается чувствительностью к частицам крупного размера. Если в воде появятся примеси, то будут появляться постоянные засоры.

Вариант бытового устройства для дачи

Модели для бытовых нужд оборудуются поверхностным устройством, что позволяет эксплуатировать скважины малого диаметра.

Оборудование применяется для подачи воды на разные нужды

Такие агрегаты обладают следующими достоинствами:

• большой выбор моделей;
• применение дополнительного оборудования позволяет создать и контролировать нужное давление;
• можно подобрать бюджетные варианты;
• конструкция используется не только для подачи воды в дом, но и для полива огорода.

Выбирая насосную установку

Особенности накопительного бака

Особенность насоса в том, что его главный узел разделен на две часть, одна отвечает за подкачку воды, вторая отвечает за количество воздуха.

Давление в системе регулируется автоматически. Когда стрелка манометра показывает минимальный уровень давления, установка включается, как только требуемый параметр достигнут, система отключается.

Функции

Выбирая насосную установку, требуется обратить внимание на самые важные ее функции:

1. С какой глубины насос может поднять воду.
2. Производительность
3. Мощность
4. Автоматическое управление или механическое
5. Сколько жильцов в доме
6. Объем накопителя

Если неправильно выбрать установку, то возможны перебои с водоснабжением и плохой напор воды.

Разберем пример

4 человека постоянно проживают. Производительность изделия потребуется не ниже 3 м3/ч

Типы и виды, особенности подключения

Основная рабочая часть этого оборудования — насос. Именно его тип определяет их основные технические характеристики. О насосах и пойдет речь.

Поверхностные и погружные

Большая часть станций, поставляемых с заводов в собранном виде, оснащены поверхностными насосами. Они  установлены на одной раме с гидроаккумулятором и группой контроля. К насосу подключается трубопровод, который опускается в источник — колодец, скважину и т.д.  Этот вариант хорош тем, что его можно использовать в узких скважинах — диаметр трубы может быть от 32 мм, что даже для самой узкой скважины нормально. Но поднимать воду такие системы могут с глубины порядка 7-10 метров.

Схема водоснабжения частного дома с насосной станцией с поверхностным насосом

При установке такого оборудования на конце подающего трубопровода, погруженного в воду, обязательно устанавливают фильтр и обратный клапан. Фильтр (сетка) обязателен, так как насосы требовательны к качеству воды, а обратный клапан не дает воде стекать в то время, пока не идет подкачка. Без этих двух частей система работает неэффективно.

Если скважина глубокая, необходим погружной насос или установка с выносным эжектором. В этом случае эжектор опускается в скважину или колодец, к нему подключаются два шланга. Остальное оборудование стоит на поверхности. При такой системе вода может подниматься и с глубины 40-45 метров.

Насосная станция с внешним — погружным эжектором позволяет достать воду из глубоких колодцев или скважин глубиной до 40-45 м

Тихие и шумные

Отличается еще и внутренняя конструкции насосов. От их строения зависит уровень шума при работе.

• Вихревые. Всасывающее усилие создается за счет лопастей внутри корпуса. Эти насосные станции водоснабжения для дома бесшумные или очень тихие, но поднимать воду они могут только с небольшой глубины. Их можно и нужно ставить в жилых домах: они очень не любят изменения температур, а при замерзании выходят из строя.
• Центробежные насосы шумят при работе сильно, но качают воду с приличных глубин и могут работать при разных температурах, потому могут устанавливаться в специально оборудованных приямках.

Как реализуется подключение к источнику воды (колодцу, скважине)

Обычно месторасположение скважины находится в непосредственной близости к жилищу, что значительно упрощает добычу воды и поставку ее для общих нужд семьи в дом. Соответственно, не придется рыть бесконечной длины траншеи для прокладки трубопровода, который является одним из главных звеньев в цепи организации локального водоснабжения с использованием насосного агрегата. Основные работы:

1. Подготовка траншей, которые выполнены глубиной ниже уровня промерзания почвы и с небольшим уклоном в сторону водоисточника для повышения эффективности работы оборудования и поставки воды на объект.
2. Подготовка полиэтиленовой трубы диаметром 32 мм из колодца (скважины) для соединения с насосным оборудованием. На данном этапе на торцевой ее части монтируется обратный клапан и сетка. Причем установка насосной станции на даче своими руками не обязательно должна подразумевать самостоятельное крепление данных элементов, так как вполне можно приобрести готовую трубу с подсоединенным к ней обратным клапаном и фильтром грубой очистки (он же – сетка).
3. Подключение к насосному агрегату выполняется с использованием муфты, крана «американки», металлического уголка с резьбой.
4. Далее к насосному оборудованию проводится подключение трубы, идущей к водопроводу, по описанному выше принципу, используя комбинированную муфту углом в 90 градусов и «американку».
5. Перед первым запуском через специальное отверстие в насосный агрегат предварительно заливается вода.

Подробная схема подключения насосной станции представлена на фото.
