Насадки на бензопилы или как расширить возможности агрегата

Насадка аэратор газона для мотокосы — что это такое и для чего применяется

Владельцам частных домов будет полезным такое приспособление, как насадка аэратор газона под триммер. Главное ее предназначение заключается в том, чтобы насыщать почвенный слой воздухом. Делается это для улучшения роста газонной травы. Действие аэратора является абсолютно безопасным для растительности.

Аэратор

Внешне насадка напоминает грабли, но главным ее назначением является восстановление воздухопроницаемости грунта для насыщения корневой системы растений воздухом. Использовать устройство можно также для равномерного распределения органических удобрений.

Стоимость аэратора составляет около 10 тысяч рублей, что зависит от фирмы производителя.

Какие приспособления можно сделать своими руками

Многие «гаражные» умельцы не тратят средства на покупку насадок для бензопилы, а изготавливают их самостоятельно. На самом деле в них нет ничего сложного и практически все можно изготовить своими руками. Все что для этого нужно, это сварочный аппарат, наждак и необходимые знания и опыт, также могут пригодиться запасные части от старых инструментов и механизмов, например: цепи, ремни, шкивы, валы и т. д.

На страницах интернета можно найти информацию о том, как изготовить насадку болгарку, помпу, лебедку или бур. Для того чтобы развеять сомнения, предлагаем посмотреть видео на котором показана самодельная насадка, для бензопилы Штиль сделанная из старого рыболовного бура.

Насадка «Лодочный мотор»

Это полезное приспособление может использоваться для водоизмещающих лодок, транцы которых располагаются на высоте не более 35 см. Лодочные моторы из бензопилы довольно легко устанавливать.

При работе они способны разогнать лодку с одним взрослым пассажиром и его грузом на скорость до 15 км/ч.

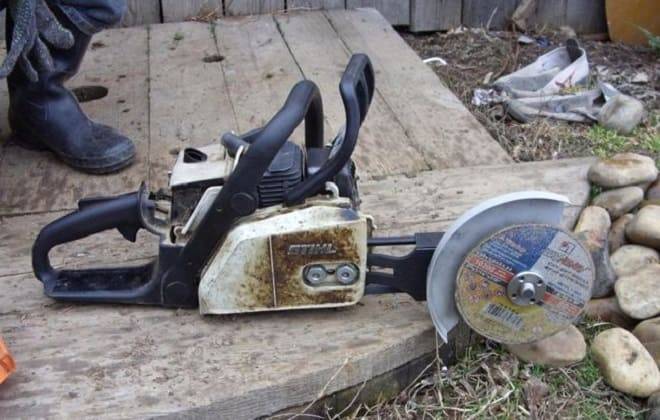

Болгарка

Из бензопилы можно сделать болгарку, диск которой приводиться в движение будет посредством клиноременной передачи. Данное устройство не представляет особой сложности, и состоит из основания, которое крепится к корпусу инструмента с помощью шпилек.

Диаметр круга для бензопилки подбирается в зависимости от мощности инструмента. Применение насадки-болгарки на бензопиле позволяет осуществлять резку керамических материалов, металлов и даже осуществлять зачистку сварных швов. Насадка болгарка для бензопилы называется УШМ-1. На такое устройство можно устанавливать диски диаметром до 200 мм с внутренним отверстием 22 мм. Такая насадка, конечно, не заменит УШМ, но при этом является отличной альтернативой, когда резку невозможно осуществить с помощью болгарки.

Тонкости установки

Прежде чем устанавливать приспособление на бензопилу, необходимо ознакомиться с правилами.

Сначала нужно очистить бензиновое устройство.
Нужно снять такие элементы, как боковая крышка, шина и цепь.
Так как боковая крышка может содержать в себе накопившиеся мелкие частички древесины, необходимо использовать сжатый воздух и продуть аппарат.
Нужно использовать небольшую верёвку с узелками, чтобы открутить свечу, приостановить ход поршня и коленчатого вала. После этого можно откручивать сцепление.
Нужно открутить штиль. С коленчатого вала необходимо снять чашку сцепления и либо заменить её, либо вмонтировать на неё шкив.
Сборку надо проводить в обратном направлении. Необходимо монтировать насадку-болгарку на штатную шину. Насадка устанавливается на 2 винтика крепления. Боковую крышку нужно прикрыть и затянуть её винтами.
Шток регулировочного винтика должен совпадать с отверстием в насадке. Если он не совпадёт, нельзя будет затянуть ремень. Если всё совпало, можно натягивать ремень.

Сборка: соединяем бур с бензопилой

Проверив расчетом теоретическую совместимость двигателя с редуктором, начинаем сборку изделия — соединяем шнековый бур с бензопилой. Для надежного крепления элементов бензобура надо изготовить прочный корпус-каркас. Для этой цели используем металлическую трубу. Делаем на трубе поперечные надрезы глубиной немного больше радиуса трубы. Чтобы труба легко сгибалась, надо сделать около 5 надрезов на расстоянии 5 мм друг от друга. Если прямой угол не получается из-за слишком широких фрагментов трубы, расточите прорези болгаркой. Сгибаем трубу по полученным надрезам. Нужно, чтобы получился прямоугольник размером 35х45 см. Таким же методом изготавливаем рамку размерами 10х10 см. Завариваем углы на обеих рамках для повышения прочности обеих конструкций.

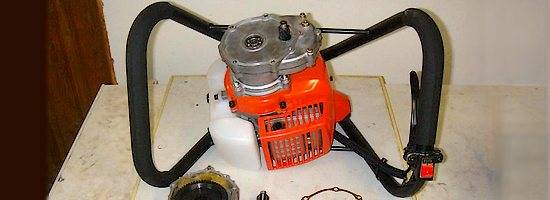

каркас мотобура с редуктором

Две металлические рамки надо соединить одну над другой так, чтобы получилась фигура, напоминающая усеченную пирамиду, расстояние между рамками должно составлять 30 см. Углы рамок соединяем сваркой четырьмя отрезками металлической трубы. В центре получившейся конструкции разместится двигатель и редуктор.

Указанные выше размеры, углы и взаимное расположение элементов конструкции могут отличаться в каждом конкретном случае, поскольку нам неизвестны габариты узлов, которые Вы будете использовать.

Плюсы и минусы решения

Для изготовления болгарки подходят разные виды ручных электрических и бензиновых инструментов. Самый простой и удобный вариант — это устройство, собранное на основе пилы с цепью. Преимущества самодельных устройств:

Большая мощность. Если сравнивать самодельную насадку с заводскими моделями, то ее мощность в 2 раза больше.
Независимость. Инструмент не нуждается в электроэнергии, поэтому его можно применять в любом месте.
Простая сборка. Все необходимые инструменты и материалы можно приобрести в магазине или поискать в своем хозяйстве.
Доступная цена. Если сравнивать с готовым инструментом, то на сборку болгарки понадобится в 2 раза меньше денежных средств.

Несмотря на все свои достоинства, инструмент имеет ряд недостатков. Аэрофильтры болгарки засоряются металлической пылью. Из-за этого двигатель постепенно глохнет и выходит из строя. Также человек может получить травму от использования болгарки. Иногда во время работы диски не выдерживают нагрузки и лопаются. Под воздействием тяги они разлетаются в стороны. Чтобы защитить себя от травм, нужно выбирать диски до 115 мм в диаметре и применять защитный кожух.

Ограничения использования

Какой фирме лучше отдать предпочтение

На отечественном рынке представлено множество моделей электрических станков для заточки пильных цепей, которые отличаются качеством исполнения, производительностью и функциональными возможностями. Основываясь на отзывах пользователей и мнении экспертов, мы составили небольшой рейтинг фирм, которые выпускают лучшие станки для заточки цепей.

ДИОЛД. Отечественный производитель ручного и механизированного инструмента. Станки и расходные материалы, выпускаемые на заводах фирмы, отличаются качеством сборки и невысокой ценой. Кроме того, ДИОЛД имеет развитую сеть сервисных центров, осуществляющих гарантийное и постгарантийное обслуживание. Заточной станок этой марки станет оптимальным выбором для бытового обслуживания пильных цепей;
Oregon. Североамериканский производитель цепных бензиновых пил и комплектующих к ним. Собственный конструкторский отдел и постоянный контроль качества выпускаемой продукции позволили фирме завоевать авторитет пользователей. Станки, выпускаемые под брендом Oregon, отличаются производительностью, надежностью и расширенным функционалом. Они отлично подходят для профессионального и коммерческого использования;
Einhell. Фирма занимается производством и обслуживанием ручного и электрического инструмента. Она давно известна отечественным пользователям и пользуется большой популярностью. Станки, выпускаемые Einhell, сочетают в себе производительность, качество исполнения и стоимость товара. Поэтому они одинаково хорошо подходят как для бытового, так и для коммерческого использования.

Настольная циркулярная пила

Торцовка, то есть поперечный распил досок или брусков под прямым углом получается качественнее, если использовать специальное приспособление.

Из болгарки также можно сделать такой станок своими руками.

Для этого болгарку с диском по дереву закрепляют на поворотной планке перпендикулярно направлению длины доски так, чтобы плоскость диска была направлена строго вертикально. Одна точка крепления должна располагаться в районе редуктора, а вторая – на противоположном конце машинки.
В корпусе редуктора имеются резьбовые отверстия для крепления штатных рукояток. С помощью уголков и этих отверстий болгарку нужно прикрепить к подвижной части станка.
Задняя часть корпуса крепится к доске хомутом. Защитный кожух на диск можно использовать от любого электроинструмента подходящего размера.
Ближе к вертикальной опоре нужно закрепить упорный уголок. Располагаться он должен строго перпендикулярно плоскости диска, как в вертикальном, так и в горизонтальном направлениях.

Пружина на заднем конце планки служит для возврата торцовочной пилы в исходное положение после окончания реза. Горизонтальный стол должен иметь поперечный паз, в который входит диск при распиле доски. Диаметр диска выбирают, ориентируясь на ширину досок. Так торцовку можно проводить в один заход. Главное, внутреннее отверстие диска должно совпадать с креплением на оси редуктора.

Конструкция циркулярной пилы гораздо сложнее торцовочного станка. Время контакта диска пилы с древесиной довольно продолжительное, поэтому и надежность крепления корпуса болгарки к станине должна быть выше.

Дополнительно: Торцовочная пила Makita LS1040: характеристики, отзывы, цена, аналоги

Вот так может выглядеть один из вариантов настольной циркулярки.

На фото видно, что рабочий стол состоит из двух плоскостей:

верхний стол предназначен для продвижения обрабатываемой детали;
нижний служит упором для шлифмашинки.

На верхней поверхности стола отчетливо видна головка болта, с помощью которого болгарка закреплена. Выступающий болт ограничивает ширину обрабатываемой доски. Справиться с этой проблемой можно, настелив еще один слой фанеры.

Упорный уголок должен иметь максимально возможную длину во избежание отклонения доски от направления распила. Крепление уголка лучше делать так, чтобы можно было менять рабочее расстояние между ним и диском: тогда ширина отрезаемой части тоже будет меняться.

Как выбрать инструмент?

Особенности выбора готовой насадки

Каждая фирменная насадка-болгарка для бензопилы поставляется в продажу вместе с подробной документацией. В ней помимо гарантийных талонов и заводских технических характеристик, производители прилагают указания. В них перечислены модели бензопил, на которые можно устанавливать насадки. Изучив список, владелец бензоинструмента сможет понять, подойдет ли его пила для установки на нее режущего оборудования.

Если по каким-то причинам в инструкции от производителя насадки-болгарки нет указаний с перечисленными моделями цепной садовой техники, то владелец пилы может самостоятельно определить, подойдет ли его инструмент для совместной работы с насадкой. Для этого нужно сравнить заводской диаметр встроенного коленвала ДВС и диаметр заводского посадочного отверстия, расположенного на шкиве из рыночного комплекта насадки. Чтобы это было легче сделать, потребуется заранее извлечь из конструкции пилы ее штатное сцепление. Если диаметры деталей совпадают, то насадку-болгарку можно устанавливать вместо режущей гарнитуры и использовать бензопилу для распила металлических изделий.

Шкивы насадок-болгарок – виды и особенности

Сегодня не существует определенной классификации заводских сцеплений бензопил и шкивов, предусмотренных в комплектации насадок-болгарок. Тем не менее она бы существенно упростила самостоятельный выбор и последующую эксплуатацию оборудования для резки металла.

Чтобы понять разницу между шкивами и сцеплениями разных типов, нужно рассмотреть особенности элементов, предусмотренных в комплектации насадок-болгарок. К примеру, шкив насадки-болгарки для монтажа на модель Stihl 180 представляет собой закрытую цельнометаллическую чашу, которая позволяет установить насадку вместо заводского сцепления пилы. Шкив этого приспособления неразборный, а его диаметр точно соответствует изначальному диаметру заводского коленчатого вала с предустановленным на него игольчатым, постоянно смазываемым подшипником. Такого рода насадка-болгарка на бензопилу также подходит для монтажа на модели Stihl 170 и Stihl 250.

В продаже также встречаются насадки-болгарки, оборудованные шкивами в виде открытых чашек. Они устанавливаются вместо штатного сцепления бензиновой пилы. Шкивы этого типа выпускаются в нескольких модификациях, заводская конструкция которых зависит от шага ведущей звезды. Насадки-болгарки со шкивами в виде открытых чашек считаются более универсальными, так как могут устанавливаться на некоторые модели брендов Husqvarna, Тайга, Partner.

Насадки на бензопилу: бур, лебедка, болгарка, дровокол

Дебаркер, кородер чашкорез для бензопилы: насадки для обработки древесины

Специальные виды насадок на бензопилу для снятия коры со спиленных бревен и проделывания продольных и поперечных пазов, называется кородером или дебаркером. Изделия бывают двух вариантов исполнения — дисковые и барабанные. Каждый вариант имеет соответствующее предназначение, однако для их обозначения используется общее название дебаркер.

Барабанные дебаркеры используются для удаления с бревен и досок коры, а дисковые за счет специфики конструкции предназначены непосредственно для вырезания монтажных пазов, чаш и углублений. Более подробно познакомимся с моделями по-отдельности.

Насадки дискового типа представляют собой круглую фрезу с выемками, в которых расположены лезвия. Такие устройства еще называют чашкорезами. Диск фиксируется на шпинделе при помощи контргайки. В действие приводится механизм от ременной передачи.

Такие устройства можно применять не только для проделывания пазов в древесине, но и для снятия коры. Однако для реализации последней функции потребуются большие затраты времени и сил, поэтому лучше использовать кородер, описание которого представлено ниже. Чашеобразный дебаркер или фигурная фреза используется для художественной резки и изготовления деревянных скульптур.

Как выглядит такой инструмент в работе, можно посмотреть на видео ниже.

Средняя стоимость таких насадок составляет 40-50 долларов. Однако есть модели дороже, которые отличаются высокой износоустойчивостью материалов.

Дебаркеры на бензопилу барабанного типа (их еще называют кородерами и окаривателями) представляют собой цилиндрические элементы с несколькими пазами, в которых установлены лезвия. Количество ножей зависит от модификации насадки. Их может быть 2 или 4. Основная цель таких устройств — снятие коры с бревен.

Как и насадки дискового типа, барабанные устройства приводятся в действие также от ременной передачи. Принцип установки насадки кородер на бензопилу, а также особенности ее применения, можно посмотреть на видео.

Основные параметры кородеров для бензопилы:

вес. Средний их вес составляет около 3 кг;
минимальная мощность двигателя бензопилы. Не рекомендуется использовать устройства на бензопилах с моторами, мощность которых ниже 3 л.с.;
скорость работы. Оптимальная скорость составляет 8000 об/мин;
рабочая ширина. Составляет 12 см.

Монтаж насадки выполняется довольно легко. Для этого необходимо снять шину с цепью, а также поменять штатную звездочку на шкив. Стоимость изделий начинается от 30 долларов.

Виды шкивов

Фото бензопилы

Генрих Рабе из ЮАР за несколько месяцев сделал вот такую бензопилу-красавицу (тюнинг бензопилы).

И новый зверь того же мастера по тюнингу бензопилы (Генриха Рабе из ЮАР).

Фото бензопилы: тюнинг бензопилы

Чтобы сделать модернизацию, модификацию, тюнинг бензопилы надо бензопилу полностью разобрать, каждую деталь вымыть, сделать дефектовку (отобрать изношенные, не рабочие), заменить эти детали на новые, желательно более дорогие, с лучшими параметрами. Затем всё собрать, сделать регулировку карбюратора и настройку бензопилы. И быть гордым своей тюнингованной бензопилой.
