На бензопиле нет искры: почему и что делать

Проверка искры на свече зажигания и зазора между катушкой и магнето

Свеча зажигания — это важнейшая деталь, которая отвечает за воспламенение топливной смеси, подающейся в камеру цилиндра. Если свеча отслужила свое, то она будет выдавать слабую искру или вовсе ее не выдавать. Проверить это можно следующим способом:

Выкрутить свечу зажигания
Положить ее на цилиндр, подключив к подсвечнику
Включить зажигание
Дергать ручку стартера

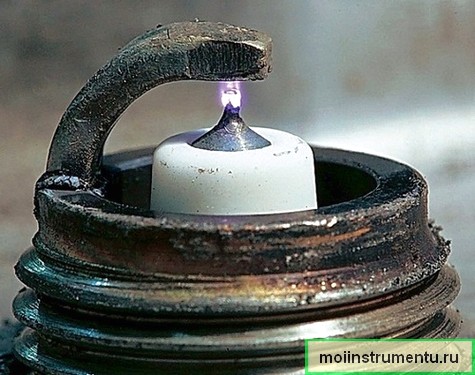

Если искра возникает постоянно, то это говорит об исправности свечи. Причем исправна не только свеча, но и система зажигания — катушка и высоковольтный провод. Если искра на свече возникает, но с перебоями (прерывисто), то такая деталь подлежит замене. Предварительно надо проверить зазор между контактами. Величина зазора должна составлять от 0,5 до 1 мм.

Для каждой модели бензопилы производители указывают рекомендуемую величину зазора, поэтому нужно воспользоваться справочником. Измерить зазор можно специальным щупом или листом бумаги, сложенным в несколько раз.

Отсутствие искры на свече говорит о неисправности системы зажигания, поэтому перед тем, как заменить деталь, следует убедиться в исправности катушки зажигания и высоковольтного провода. Не заводиться бензопила может по причине засорения электродов свечи. Наличие черного нагара на свече или мокрые электроды — все это может говорить о следующих неисправностях:

Черный нагар — карбюратор бензопилы отрегулирован неправильно. В составе поступающей смеси в цилиндр присутствует много топлива и мало воздуха. Устранить неисправность можно путем очистки нагара на электродах свечи с последующей регулировкой карбюратора
Если свеча мокрая (ее заливает), то это может свидетельствовать о следующем — либо неисправна система зажигания (в том числе и сама свеча), либо же в цилиндр поступает избыточное количество топлива, тем самым заливается свеча. Для начала нужно убедиться в том, что свеча дает хорошую искру, и только после этого произвести регулировку карбюратора. Мокрую свечу методом прокаливания сушить не рекомендуется, поэтому ее следует насухо вытереть, а затем дать ей подсохнуть на солнце
Если свеча имеет красный или розовый нагар на электродах, то это говорит о том, что используемый бензин содержит большое количество присадок. Обычно такой эффект дает бензин марки АИ-95 и выше, увеличение октанового числа в котором достигается за счет добавления присадок

Когда свеча имеет коричневый цвет (кирпичный), то это говорит не только о правильно отрегулированном карбюраторе бензопилы, но еще и об исправности системы зажигания. Если используется новая свеча зажигания, которая при проверке выдает слабую искру (или искра вовсе отсутствует), то это признак неисправности катушки зажигания. Катушку необходимо заменить вместе с высоковольтным проводом.

Это интересно! Проверить необходимо величину зазора между катушкой зажигания и магнитом. Разные производители бензопил указывают рекомендуемую величину зазора (обычно величина составляет 0,25 мм), если это значение выше нормы, то его следует откорректировать, воспользовавшись щупом.

Отсутствие искры

Ремонт стартера

Стартер отвечает за пуск агрегата. Сбои в работе свидетельствуют о наличии таких неисправностей:

лопнула пружина;
повредился шкив;
повредился трос запуска.

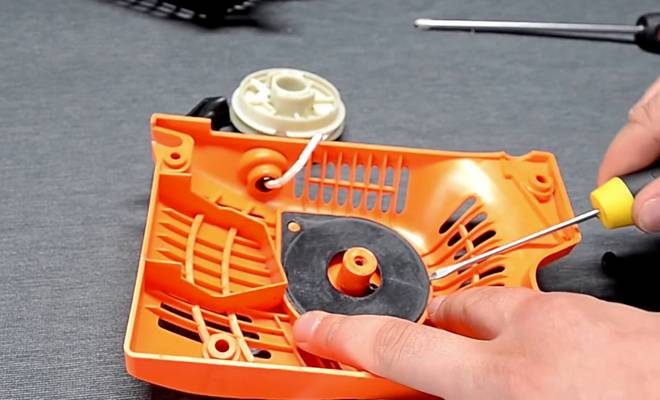

Последовательность действий по замене изношенного шнура стартера:

выполняется разборка стартера, механизм снимается, предварительно открутив винты крепления корпуса к картеру мотора;
шнур вытягивается на расстоянии 30 см через отверстие в шкиве;
возвратная пружина устанавливается в нейтральное положение;
отворачивается центральный винт, снимается сам шкив;
вставляется новый шнур, натягивается, при этом наматывается 3 оборота на механизм и закрепляется винтом;
затем шнур протягивается через паз в корпусе и рукоятке стартера.

Натяжение возвратной пружины осуществляют вращением на 2 оборота по часовой стрелке, при этом учитывают, что она сжата. При замене сломанной детали пружина должна выскочить после оттягивания внутренней ее части вниз.

Топливный и воздушный фильтры – проверка их исправности

Как быть, если бензопила набирает обороты и глохнет?

Эта ситуация очень похожа на предыдущую, только разница лишь в том, что там бензопила вообще не демонстрирует высокие обороты, а здесь – изначально выдает их, но не держит. Чаще всего бензопила глохнет при нагреве вследствие засоренности фильтрационных частей пилы, а так же неисправностей насоса для топлива.

Воздушный фильтр периодически промывают и высушивают перед повторной установкой, а шланги подачи топлива следует постоянно проверять на герметичность и в случае необходимости заменять на новые. У каждой детали есть срок годности, поэтому не стоит удивляться, что бензиновый насос перестанет держать в себе топливо и начнет сочиться, что так же стоит учесть во время поиска неполадок такой техники.

Не заводится бензопила Stihl 180: основные причины

По каким причинам бензопила Stihl MS 180 не заводится

Неисправности зажигания

Чаще всего мы задумываемся о ремонте уже после того, как бензопила перестала заводиться, или появились визуальные признаки серьезных поломок.

Признаки неисправности зажигания:

Бензопила заводится, но работает неровно (троит), часто чихает и стреляет;
Заметно упала мощность бензопилы;
При резком нажатии на гашетку акселератора наблюдаются провалы в работе двигателя;
Бензопила плохо заводится на холодную, сильно троит, пока не прогреется;
Значительно увеличился расход топлива;

Если в работе вашей бензопилы появились подобные огрехи, то пора проводить диагностику, регулировку, а возможно и ремонт системы зажигания.

Определение локализации неисправности:

Прежде всего, необходимо осмотреть свечу, если или на ней скопилось много нагара, то причина неисправности, скорее всего, связана с работой карбюратора, поршневой группы или качеством топлива. Если визуально свеча выглядит исправной, ее не забрасывает и она сухая – убедитесь в наличии искры.

Выкрутите свечу, наденьте на нее кабель зажигания;
При помощи плоскогубцев с изолированными ручками, прижмите резьбу свечи к корпусу мотора;
Резко потяните на себя ручку стартера и убедитесь в наличии искры;

Если искра отсутствует, меняем свечу зажигания на новую и снова тестируем. Убедившись в наличии искры, запускаем двигатель. Но что делать, если даже на исправной свече отсутствует искра? Продолжаем поиск:

Тестируем электрокабель на предмет обрыва и недостаточного контакта со свечой зажигания. Проверяем исправность пружины в колпачке насвечника и наличие контакта с бронекабелем;

Для проверки исправности электропроводки лучше всего использовать тестер.

Выставить правильный зазор можно при помощи щупа, они не являются дефицитом и доступны за небольшую плату.

Диагностика неисправности мультиметром

Определить неисправность катушки зажигания можно и так называемым аппаратным методом. Впрочем, для этого у вас должен быть мультиметр, при помощи которого проводится диагностика.

Пошаговая диагностика зажигания мультиметром:

Выставляем мультиметр в положение, при котором стрелка находится на отметке в 200 Ом.
Изучаем инструкцию бензопилы. Выясняем оптимальное сопротивление для обмотки катушки, установленной на нашей модели (в большинстве современных бензопил этот показатель колеблется в пределах 3-5 Ом.);
Подключаем мультиметр к первичной обмотке катушки и измеряем сопротивление, если оно находится в норме – продолжаем тестирование;
Подключаем мультиметр к вторичной обмотке катушки, сравниваем полученные показания с указанными в руководстве по эксплуатации;
Производим подключение мультиметра к отверстию катушки, в которое вставляются провода. В случае если прибор выдает нормальные показатели, приходим к выводу, что катушка исправна. Если же результаты измерения далеки от оптимальных, придется заменить узел (катушку) на новый;

Видео обзор определение неисправности с помощью мультиметра

Регулировка зажигания

Как мы уже отмечали, отрегулировать систему зажигания можно как в мастерской, так и в домашних условиях. Для этого вам понадобятся обычные гаечные ключи, отвертка и щуп 0,4 мм (изготовить щуп можно своими руками из подручных материалов — обычной бумаги для ксерокса, пластиковой бутылки и т.п.).

Пошаговая регулировка зажигания бензопилы:

Диагностируем неисправность;
Демонтируем защитную крышку;
Снимаем модуль с насвечником и электрокабелем. Проводим их визуальный осмотр, в случае необходимости заменяем на новый;
Устанавливаем модуль зажигания, но не затягиваем винты крепления до упора;

Определяем на маховике участок с магнитом;
Выставляем зазор должным образом, в соответствии с параметрами, указанными в руководстве по эксплуатации;
Затягиваем винты крепления модуля до упора, проверяем настройки щупом, при необходимости проводим повторную регулировку;
Устанавливаем защитную крышку и проверяем наличие искры на свече;
Ввинчиваем свечу, заводим бензопилу;

Также следует проверить, не цепляет ли маховик противовесом за модуль. Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу.

Устройство

Основные части бензопилы следующие:

двигатель;
пильный аппарат;
рама с рукоятками;
бензобак.

Двигатель — одноцилиндровый двухтактный карбюраторный. Охлаждается потоком воздуха, создаваемым центробежным вентилятором. Двигатель и пильный аппарат — независимые узлы, соединенные в 1 блок фланцевым крепежом и зафиксированные хомутом.

При открытии топливного крана горючее поступает в диафрагмовый карбюратор, который обеспечивает бесперебойную его подачу в двигатель при любых углах наклона и сильной вибрации. Устройство бензопилы не позволяет останавливаться двигателю при заклинивании цепи в стволе во время резки древесины.

Рукоятки расположены высоко, что обеспечивает такие возможности:

не наклоняться во время работы и меньше утомляться;
работать в условиях глубокого снежного покрова;
повысить безопасность пользователя.

Как устроен механизм

Фактически все инструменты, и забугорные (Хускварна, Макита, Штиль, Партнер 350), и китайские бензопилы, и российские (Дружба, Урал), устроены идиентично. Бензопила partner 350 не заводится. Потому отыскать причину почему аппарат не заводится и глохнет не составит особенного труда.

Есть четыре элемента, в каких могут появиться трудности:

Горючее, за которое отвечает карбюратор;
Смазка;
Воздух, который поступает через воздушный фильтр;
Искра, качество которой зависит от блока зажигания.

Все они зависят друг от друга и взаимодействуют между собой. Если какой-нибудь элемент работает неправильно, то пила перестает работать.

Начнем с того, что все инструменты заводятся по-разному — на горячую и на холодную. За этот процесс отвечают два часто используемых механизма.

Обязательно смотрите, что написано в инструкции пользователя. Там указано, что при включении нужно убедится, что тормоз экстренной остановки зафиксирован. Но завести пилу с тормозом намного сложнее, поэтому иногда тормоз лучше не включать.

Как можно узнать из инструкции, внутри корпуса находятся топливный бак и двигатель, а снаружи — пильная часть (шина с цепью), рукоятка и стартер.

Сначала надо разобраться как именно не заводится инструмент. Например, пила заводится, но сразу же глохнет, или же теряет мощность работы, качество распила.

Возможно перебои в работе случаются из-за проблем в двигателе. Не заводится бензопила штиль (stihl): как завести. Но я бы не рекомендовал сразу же его разбирать. Не заводится бензопила: причины и способы. У вас не заводится бензопила? Что бензопила не запускается. (Хускварна). Лучше искать проблему от самого простого варианта.

Одной из самых популярных в России бытовых бензопил является 350-я модель пилы фирмы Партнер. Это можно объяснить целым рядом преимуществ данной модели.

Самые главные качества таких пил, которые характеризуют их с положительной стороны:

компактность и небольшой вес при достаточной мощности;
относительно демократичная цена;
долговечность;
великолепная ремонтная база.

Алгоритм поиска неисправности

Во всех других случаях поиск неполадок зажигания начинают с конца и по порядку. После каждого шага проверяют искру.

Меняют старую свечу на гарантированно рабочую.
Если на модели съемный свечной колпак, его снимают, оголенный свечной провод замыкают на массу с зазором, примерно как у свечи. Дергают стартер. Если искра есть, проблемы в колпаке. Её устраняют.
Меняют свечной провод там, где предусмотрено возможность демонтировать его от источника.
Визуально осматривают провода от выключателя. При вибрации, в случае контакта с металлом, они могут повредиться. Если места трения есть, провод меняют, даже если нет внешних повреждений изоляции. Для проверки провода можно использовать тестер или мультиметр.

На этом мелкие и легко устранимые неполадки заканчиваются. Если проблема не решена, значит, причина более серьёзная. Современные катушки и системы зажигания на большинстве бензопил очень надежны. Они рассчитаны на срок службы даже больший, чем вся бензопила в целом. В них нет механических движущихся деталей, как в старых кулачковых системах. Они достаточно изолированы от засорения и влаги.

Если по случайному заводскому браку случится межвитковое замыкание в катушке или выйдет из строя электроника, ремонту эти детали не подлежат. Потребуется замена на новые.

Есть не редкая поломка механического свойства. Из-за износа или разрушения подшипника коленвала на нём появляется люфт. И тогда магнитный ротор начинает задевать за корпус системы зажигания, внутри которой он вращается. Это серьезная поломка. Потребуется «располовинить» (разобрать) весь двигатель, заменить подшипник, и собрать все на место.

Неисправности топливной системы Stihl 180

После зимы не могу завести бензопилу что подскажете

Если зимой или летом бензопила не эксплуатируется, то с наступлением весны, когда возникает необходимость заготовки дров, часто наблюдается неисправность в виде невозможности запуска двигателя инструмента. Причины могут быть разные, но первым делом нужно проверить наличие бензина в баке. Если бензопила долго не эксплуатировалась, но при этом в баке осталось топливо, то трудности запуска двухтактного двигателя связаны с причиной застоя горючего.

Если топливо в баке предварительно перед хранением не было слито, то высока вероятность того, что в карбюраторе образовалась пробка. Понадобится разобрать карбюратор, и произвести его очистку. Чтобы не прибегать к этим действиям, можно выполнить следующие действия:

Выкрутить свечу зажигания и осмотреть ее. Если она сухая и имеет правильный коричневый цвет, значит в цилиндр не подается топливо
Набирается в шприц 20 грамм топливной смеси, и брызгается в цилиндр
Закручивается свеча, и осуществляется запуск двигателя
Если система зажигания исправна, то бензопила заведется

При запуске двигателя образовавшаяся пробка в карбюраторе пробьется, и двигатель будет работать в нормальном режиме. Если двигатель запускается и глохнет на бензопиле, то следует повторить процедуру добавления топлива в цилиндр несколько раз. Если попытки заканчиваются безуспешно, значит нужно произвести очистку карбюратора, но предварительно проверьте исправность топливного и воздушного фильтров, модуля зажигания и очистите выпускной канал (глушитель).

Нельзя исключать трудности с запуском бензопилы посредством таких причин:

Отсыревание электродов свечи
Окисление контактов проводов модуля зажигания
Повреждение изоляции высоковольтного провода
Выход из строя катушки зажигания
Необходимость настройки карбюратора

Трудности с запуском бензопил возникают рано или поздно. Все зависит не только от качества инструмента и его цены, но еще и особенностей ухода, эксплуатации и хранения инструмента. При правильном уходе и хранении инструмента, вы никогда не будете иметь проблем с запуском двигателя бензопилы.

Неисправности двигателя

двигатель не заводится;
заводится, однако глохнет;
работает неустойчиво;
не развивает мощности, т.е. нормально работает на холостых оборотах, однако глохнет под нагрузкой.

Осуществляя ремонт бензопилы самостоятельно, нужно действовать методом исключения. проверять поочередно нашему клиенту остается возможные причины неисправности, начиная с разработки тех, проверка не устранение которых занимает меньшее время (про устройство не работу двухтактного двигателя смотрите здесь).

Система зажигания. Практически все виды неполадок двигателя, перечисленные выше, могут вызываться сбоями системы зажигания. Поэтому при их возникновении имеет смысл начинать поиски неисправности со свечи. Это тем более оправданно, что состояние последней может дать полезную информацию и о работе топливной системы. Итак, при возникновении неполадки нужно вывернуть свечу и осмотреть её.

Провод отсоединяется, и свеча выкручивается специальным ключом.

Если свеча сухая, это значит, что проблема, скорее всего, не в системе зажигания, а в не поступлении в цилиндр топливной смеси. Можно заворачивать свечу обратно и приниматься за топливную систему. Если свеча сильно забрызгана топливной смесью, значит имеется ее избыток. Это может происходить от разрегулированности карбюратора или нарушения правил запуска. Свечу вытирают и просушивают, осушают цилиндр, перекрыв подачу топлива и поработав стартером. чтобы провентилировать камеру сгорания и удалить избыток топлива. После чего устанавливают свечу на место и повторяют запуск.

Наличие большого количества черного нагара также говорит о неисправностях в топливной системе.

Может быть нарушено соотношение между маслом и бензином в смеси, не отрегулирован карбюратор или использовано некачественное масло. Свечу промывают в бензине, очищают иглой или шилом от нагара, чистят электроды мелкой шкуркой и устанавливают на место.

Во всех этих случаях не лишним будет проверить зазор между электродами свечи. В зависимости от ее марки он должен находиться в интервале 0,5-0,65 мм. Нужно проверить и уплотнительную прокладку свечи. При ее изношенности или повреждении, может быть не обеспечена герметичность камеры сгорания, что приводит к снижению компрессии в цилиндре и проблемам в работе двигателя.

Даже если в случае проверки свечи есть большие основания полагать, что неисправность находится в топливной системе, нужно проверить свечу на наличие искры. Хотя бы для того, чтобы быть уверенным, что с этим все в порядке. Для этого:

надевают на свечу кабель зажигания;
с помощью плоскогубцев с изолированными ручками прикладывают резьбу или гайку свечи к цилиндру;
дергают за рукоятку стартера и смотрят. есть искра или ее нет.

Читайте так же

При отсутствии искры нужно просто заменить свечу. Если и у новой свечи нет искры, нужно проверить состояние высоковольтного провода на наличие обрыва и контакта со свечой.

Причина отсутствия искры может заключаться и в неисправном модуле зажигания или нарушении зазора между ним и магнитопроводом маховика. Он должен равняться 0.2 мм. Нарушение зазора становится особенно вероятным, если перед этим производилась разборка пилы со съемом маховика и модуля зажигания. Зазор выставляют с помощью прокладки толщиной 0.2 мм, помещенной между бобышкой маховика и модулем зажигания. Неисправный модуль зажигания нужно заменить.

Проверив таким образом систему зажигания и не обнаружив неисправность, можно переходить к системе подачи топливной смеси.

Система подачи топлива. Если осмотром свечи было установлено, что топливо не поступает в цилиндр, нужно рассмотреть все возможные причины этого. Это может быть:

не поступление топлива из бака из-за забитого отверстия в его крышке (сапуна), при этом в баке создается вакуум, препятствующий вытеканию топлива;
загрязненность топливного фильтра, установленного в баке;
не поступление или недостаточное поступление топливной смеси из карбюратора в цилиндр.

Для диагностики двух первых причин достаточно отсоединить топливный шланг от карбюратора и посмотреть, вытекает из него топливо или нет. Если оно течет полной струей, сапун и фильтр можно не проверять, если не течет или течет слабо, можно считать, что причина неисправности найдена. Сапун чистится иглой. Топливный фильтр извлекается через заливное отверстие опорожненного топливного бака, проволочным крючком, вместе с всасывающим шлангом, от которого фильтр отсоединяется и чистится или заменяется новым. Производители бензопил рекомендуют менять топливный фильтр каждые три месяца.

Как отрегулировать карбюратор на бензопиле Хускварна 365

Для регулировки Walbro HD 6B на корпусе карбюратора имеется три винта:

L –регулировка низких оборотов;
H –регулировка высоких оборотов;
T –регулировка холостого хода.

Настройку карбюратора бензопилы Хускварна 365 условно можно разделить на два этапа: предварительная настройка, точная настройка.

Регулировку карбюратора бензопилы Хускварна 365 можно производить через специальные отверстия в корпусе самой пилы (месторасположение отмечено на фото выше).

Предварительная настройка. На заводе-изготовителе во время испытания бензопилы выполняется основная регулировка карбюратора. Базовая настройка следующая: H – 1 оборот, L – 1 оборот.

После покупки бензопилы необходимо провести полную обкатку двигателя. Для этого необходимо, чтобы двигатель в течение первых 4 часов работал на богатой смеси. Для обеспечения такого режима необходимо настроить максимальные обороты на 600-700 об/мин ниже максимальных, это около 11800 об/мин.

Точная настройка. После обкатки бензопилы необходимо провести точную настройку карбюратора. Для начала нужно настроить винт L, затем винт T и только после этого винт H. Перед настройкой рекомендуется завести двигатель бензопилы и прогреть на протяжении 10 минут.

Алгоритм точной регулировки карбюратора следующий:

Настраиваем жиклер L. Пробуем найти максимальные обороты двигателя поворотом винта L по часовой стрелке или против (для более точного определения необходимо воспользоваться электронным тахометром). Когда нужные обороты будут найдены, отворачиваем винт L на 1/4 оборота.
Настраиваем холостые обороты двигателя винтом T. Поворачивая винт T, находим рекомендуемые производителем холостые обороты – 2700 об/мин. Когда обороты найдены, отворачиваем винт T до тех пор, пока цепь не перестанет вращаться. Необходимо добиться такого режима, когда двигатель из любого положения начинает работать плавно, а при отпускании дросселя цепь перестает вращаться.
Настраиваем жиклер H. Поворачиваем винт H до упора и отворачиваем на 1/4 оборота. Даем пиле поработать на максимальных оборотах в течение 10 сек. Следим за характером звука. Если пила на полных оборотах свистит – смесь слишком бедная. В этом случае винт H необходимо открутить еще на 1/4 оборота. При верной настройке бензопила на высоких оборотах слегка «четверит» (звук выхлопа похож на звук четырехтактного двигателя). Если же пила сильно «четверит» и сильно дымит, то смесь слишком богатая. В этом случае винт H необходимо немного закрутить. Крутим винт H до тех пор, пока не добьемся правильного звука двигателя.

Последствия заливания

Элементом, отвечающим за воспламенение топливной смеси, является свеча. Она состоит из корпуса и центрального электрода. К «юбке» детали приварен боковой электрод, который имеет электрическую связь с «массой» автомобиля. Благодаря наличию керамического изолятора электроды не имеют контакта друг с другом. Высокое напряжение, прилагаемое к контактному выводу свечи, приводит к пробою воздушного зазора. Между ними проскакивает искра.

Главным условием искрообразования является отсутствие электрического мостика между электродами. Если свеча мокрая, то создается цепь, имеющая малое сопротивление. Это приводит к резкому провалу напряжения из-за утечки его на корпус.

В случае если не заводится бензопила после длительного вращения ручного стартера, то существует большая вероятность залива свечи. Мокрую свечу протирают чистой ветошью и продувают воздухом. Не рекомендуется прокаливать ее на огне, т.к. это приводит к образованию микротрещин на изоляторе. После чистки проводят проверку работоспособности элемента. Если искра есть, то его устанавливают на место и заводят двигатель. В том случае если нет искры на свече, то ее заменяют на работоспособную.
