Мостовой кран:устройство, классификация, назначение

Двухбалочные мостовые краны. Основные термины и определения.

Грузоподъемность.: Вертикальная статическая нагрузка от груза максимальной массы, на которую спроектирован кран.
Пролет крана.: Расстояние по горизонтали между осями рельсов кранового пути.
Группа классификации крана (режима работы).: Характеристика крана, учитывающая его использование по грузоподъемности и времени, а также число циклов работы.
Пролетная балка.: Несущая конструкция кранов мостового типа, предназначенная для движения по ней грузовой тележки.
Концевая балка.: Концевая балка является опорным элементом пролетной балки и представляет собой жесткую сварную конструкцию, коробчатого сечения, с установленной на ней ходовой частью крана.
Таль.: Грузоподъемный механизм, все основные элементы которого (привод, редуктор, канатный барабан или зубчатая звездочка, тормоз и т. д.) смонтированы в одном корпусе снабженном механизмом передвижения или без него.
Механизм передвижения крана.: Приводное устройство для передвижения крана.
Тележка грузовая.: Конструкция, предназначенная для перемещения подвешенного груза по мосту.
Механизм главного подъема.: Механизм подъема, рассчитанный на максимальную грузоподъемность крана, имеющего несколько механизмов подъема различной грузоподъемности.
Механизм вспомогательного подъема.: Механизм подъема, рассчитанный на грузоподъемность меньшую, чем у механизма главного подъема, на кране, имеющем несколько механизмов подъема различной грузоподъемности.
Путь крановый.: Крановый путь в виде одного или более (обычно двух) параллельных рельсов для передвижения грузоподъемных кранов на рельсовом ходу, направляющий их движение, воспринимающий и передающий нагрузки от них на строительные конструкции(сооружения), а также обеспечивающий безопасную работу кранов на всем пути их передвижения.
Троллейный шинопровод.: Троллейный токоподвод состоит из медных жил заключенные в жесткий корпус и подвижного токосъемника(троллея) обеспечивающий постоянный контакт с силовой линией.
Гирляндовый(кабельный) токоподвод.: Кабельный токоподвод гирляндного типа представляет из себя систему передвижения силовых кабелей обеспечивающие подачу тока к механизмам передвижения.
Высота подъема.: Расстояние по вертикали от уровня стоянки до грузозахватного органа, находящегося в крайнем верхнем положении. Для мостовых кранов высота подъема принимается от уровня пола.
Высота кранового пути.: Расстояние по вертикали от уровня пола (земли) до уровня головок рельсов кранового пути.
Скорость подъема(опускания) груза.: Скорость вертикального перемещения груза массой, соответствующей грузоподъемности, в установившемся режиме движения.
Скорость передвижения крана.: Скорость передвижения крана в установившемся режиме движения. Определяется при передвижении крана по горизонтальному пути с грузом массой, соответствующей грузоподъемности.
Скорость передвижения тележки.: Скорость передвижения грузовой тележки в установившемся режиме движения. Определяется при движении тележки по горизонтальному пути с грузом массой, соответствующей грузоподъемности.
Крюковая подвеска.: Устройство, состоящее из грузового крюка, траверсы блоков(звездочек)для подвески на канатах(цепях) полиспаста.
Орган грузозахватный.: Устройство, являющееся непосредственной составной частью грузоподъемного механизма и предназначенное для захватывания, поддержания или подвешивания груза (грейферы, электромагниты, скобы)

Дополнительное оборудование для мостового крана

Модернизация мостового крана дает возможность повысить безопасность на производстве, увеличить эффективность производственных процессов. Установка дополнительного оборудования возможна как на этапе изготовления крана, так и в процессе его эксплуатации.

Ограничитель грузоподъемности автоматически прекращает подъем груза при превышении его массы выше установленного лимита. Он устанавливается на канат грузоподъемного механизма и повышает безопасность на производстве, помогает избежать аварийных ситуаций, а также серьезных поломок механизмов мостового крана.
Радиоуправление повышает производительность мостового крана и делает его использование более безопасным. Основными преимуществами дистанционного управления является максимально точное позиционирование груза и отсутствие необходимости в услугах крановщика (его функции выполняет оператор). Система дистанционного управления может быть установлена как при изготовлении крана, так и при его модернизации.
Весы мостового крана крепятся на грузозахватный механизм и представляют собой подвесную конструкцию с электронным табло и крюком. Они служат для измерения массы груза непосредственно во время проведения погрузочно-разгрузочных работ. Использование крановых весов дает возможность избежать перегрузки оборудования и измерять массу грузов любого типа.
Частотный преобразователь (инвертор) используется как альтернатива релейно-контакторной схеме и подключается непосредственно к двигателям привода мостового крана. Благодаря инвертору исключаются рывки при включении механизма передвижения крана, перегруз двигателей при старте и остановке, увеличивается точность позиционирования груза. В результате повышается безопасность перемещения груза, увеличивается энергоэффективность мостового крана, а также снижает затраты на техническое обслуживание и ремонт крановых механизмов.

Механизм подъема (лебедка, тележка)

Действующим подъемным звеном в мостовом кране является тележка и лебедка. Тележка выполняется из прочной стали. Ее конструкция такова, что нагрузка при перемещении равномерно распределяется на подкрановые пути и колеса. На ней установлены приводные и ведомые колеса. Также на тележке монтируются электродвигатели, механизмы подъема, токоприемники и другое оборудование.

На тележке установлены тормоза. В случае их отказа имеются специальные отбойники, которые помогут ей остановиться. Для обслуживания по периметру предусмотрены поручни.

В зависимости от использования одной или двух балок тележки разделяют на консольные и опорные. По типу подъемного механизма различают тельферные. Их эксплуатируют как в жарком, так и в холодном климате в связи с высокой надежностью устройств.

Консольный (слева) и опорный (справа) тип тележки

На тележке располагается механизм для подъема и опускания груза. В зависимости от зацепной функции выделяют крюковые и грейферные захваты.

Также на тележке устанавливается несколько вспомогательных барабанов, которые имеют меньшую грузоподъемность, чем основной. Они используются для перемещения легких грузов.

В качестве оборудования для повышения тягового усилия применяется полиспаст с заданной кратностью. Это устройство представляет собой систему из блоков, соединенных между собой канатом или цепью.

Использование полиспаста позволяет наматывать канат на барабан равномерно. Это необходимо для того, чтобы распределить нагрузку на опоры блока в одинаковых величинах и избежать перекоса поднимаемого груза и поломки опор.

Кинематическая схема механизма подъема мостового крана

В крановых конструкциях мостового типа грузоподъемный механизм размещается на грузовой тележке. Количество устройств для подъема зависит от максимального веса груза, который способна поднять машина.

Схема подъема подъемно-транспортного оборудования зависит от ряда факторов: типа захватного устройства, высоты и массы поднимаемого груза, длины пролета. При использовании крюка, грейфера или электромагнита используется один подъемный механизм.

Рис. 4. Кинематическая схема подъема мостового крана с крюком

Обозначения на рисунке:

Двигатель
Муфта
Тормоз
Редуктор
Барабан
Полиспаст
Неподвижный блок полиспасты

Для подъема в кранах применяются нормальные и укороченные крюковые подвесы.

Как работает мостовой кран

Принцип действия мостового крана состоит в перемещении грузов «вперед-назад» (по крановым путям) и «вправо-влево» (по мостовому пролету) относительно осей площадки с подъемом над поверхностью и препятствиями. Движение обеспечивается вручную у мостовых кранов с ручным приводом либо конструктивными системами, механизмами и узлами электрических кранов:

мостовой пролет, установленный на шасси в виде опорных балок и подвесных тележек, движется по крановым путям на колесах с буксами;
по пролетной балке на собственной или грузовой тележке с шасси перемещается тельфер, таль или другой грузоподъемный механизм;
захват груза производится крюковой подвеской, гаком, грейфером или электромагнитом, прикрепленным к тросам полиспаста из нескольких блоков;
червячные и цилиндрические редукторы привода передают крутящий момент от усилий оператора или электромоторов на шасси и грузоподъемное устройство.

Для управления электрическим мостовым краном применяются проводные и радиопульты. В мостовых кранах с кабиной машиниста предусмотрена контрольная панель с кнопками или джойстиками для подачи команд.

Механизм подъема груза

Механизмы подъема груза располагаются на крановой тележке.

Механизмы подъема груза располагаются на крановой тележке. Все тележки комплектуют несколькими механизмами подъема груза. Это для тяжелых грузов, средних и совсем легких.

Механизмы подъема зависят от назначения крана, какие грузы он поднимает, на какую высоту и каким весом. Например, если груз поднимают при помощи крюков, то используют один механизм подъема груза.

Этот механизм предполагает наличие:

тормоза;
барабана;
грузового каната;
блоков;
редуктора;
трансмиссионного вала;
электродвигателя с приводом.

Если груз поднимают на большую высоту, то длина каната, который накручивается на барабан, может увеличиваться. Она будет значительно больше того каната, который будет накручен в один слой. Если все же необходимо использовать такой длинный канат, то в такой момент используют специальные механизмы, которые называются канато-укладчиками. Благодаря таким канато-укладчикам весь длинный канат равномерно накрутится на барабан и получится красивый слой каната. В свою очередь они бывают винтовые, кривошипные, кулачковые и другие канато-укладчики.

Как выбрать мостовой кран

Сфера применения мостовых кранов чрезвычайно широка, что определяет огромное количество поставщиков данного вида ГПМ на рынке грузоподъемного оборудования. Как сориентироваться в таком количестве предложений и выбрать качественную, надежную и износоустойчивую технику?

Прежде всего, следует обратить внимание на предложения, исходящие непосредственно от заводов-производителей ГПМ. Согласно действующему законодательству, все предприятия-производители мостовых кранов на территории РФ подконтрольны органам Ростехнадзора, что подтверждается сертификатом соответствия ТР ТС 010/2011 «О безопасности машин и оборудования».
Большое значение имеет техническое оснащение предприятия

Так, на мощность производственных помещений позволяет собирать краны с пролетом моста до 28,5 м и грузоподъемностью до 32 тонн.
Немаловажным условием надежности производимой техники является выбор партнеров, занимающихся поставкой комплектующих. Люберецкий Крановый Завод сотрудничает с болгарскими предприятиями-изготовителями КИТ комплектов.
Для того, чтобы новый мостовой кран был доставлен в самые кратчайшие сроки, а также, для своевременного поступления расходных и комплектующих материалов, большое значение имеет и территориальное расположение завода- расположен в Московской области, в самом центре основных транспортных артерий РФ, что делает сроки поставки оборудования оптимальными.

Чтобы узнать цену на нашу продукцию звоните по телефону – +7 (495) 229-04-61 или воспользуйтесь формой заявки ниже

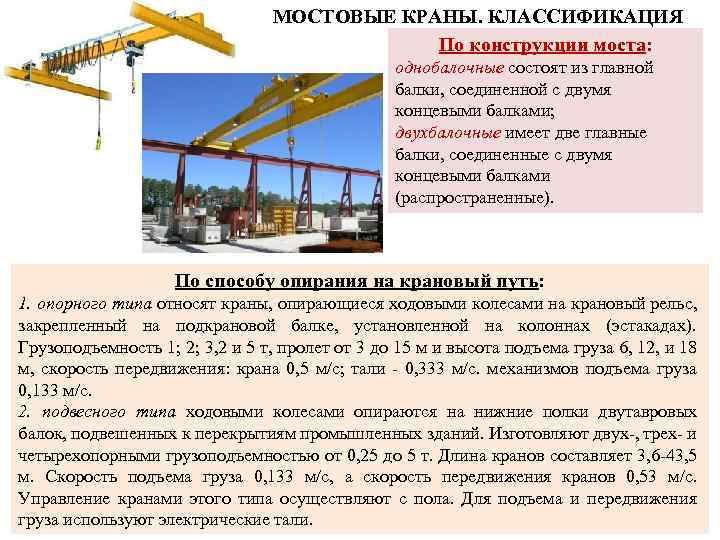

Два способа опирания на крановый путь

У двутавровой пролетной балки есть верхний и нижний горизонтальные пояса. На верхний размещают опорные, а под нижний крепятся подвесные:

Опорные — устанавливаются колесами на рельсы сверху. Грузоподъемность опорных ГПМ — максимальна (до 500т), но постройка подкрановой эстакады или опор требует финансовых затрат.
Подвесные — подцепляются к нижним полкам кранового пути. Этот вид опирания прост в монтаже и имеет невысокую стоимость. Небольшая грузоподъемность (до 8т) окупается малой высотой конструкции, из-за чего размер рабочей зоны больше, чем у опорных кранов. Подвесные краны можно установить на часть цеха. Есть возможность стыковать краны (стыковой замок) и перемещать тележки с одного крана на другой.

Конструкции устройства бывают разными. Они могут двигаться поступательно или совершать обороты вокруг вертикальной оси (хордовые, радиальные и поворотные) ГПМ.

Классификация грузоподъёмных кранов по типам [2]

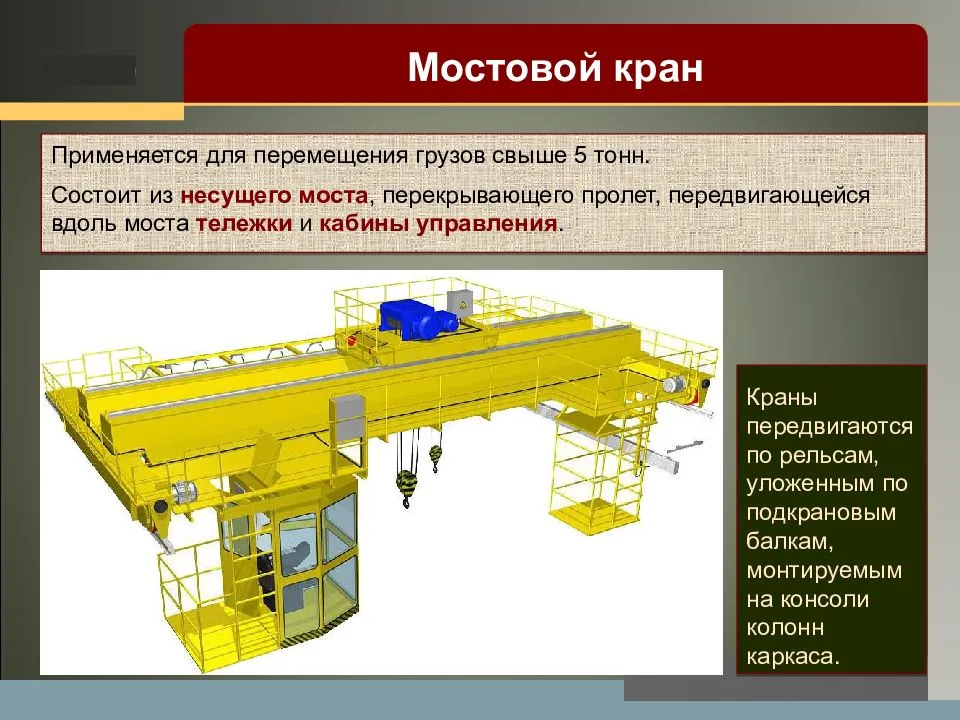

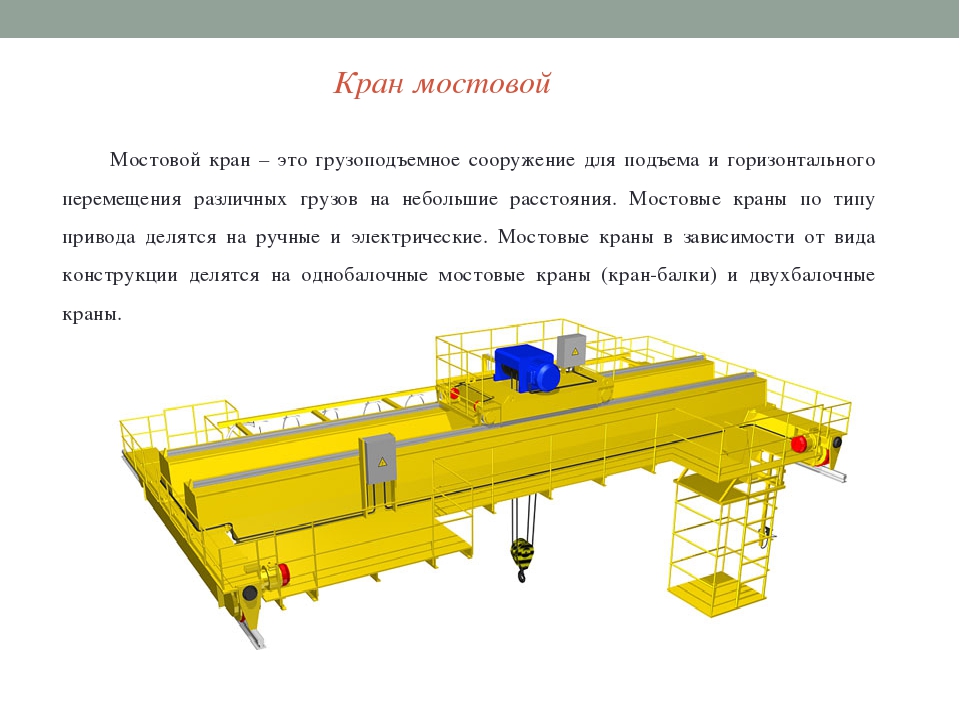

Мостовые краны () широко распространены в заводских цехах и на складах. Мост такого крана перемещается по надземному крановому пути, который уложен на колоннах, поэтому кран не занимает полезную площадь помещения. Мостовой кран состоит из двух основных частей: моста и перемещающейся по нему грузовой тележки. На тележке расположены механизм подъёма и механизм передвижения тележки. Кроме основного механизма подъёма на тележке может быть установлен вспомогательный механизм, грузоподъёмность которого в 3-5 раз меньше грузоподъёмности основного механизма. Механизмы крана имеют электрический привод. Они обеспечивают три рабочих движения крана для перемещения груза в любую обслуживаемую часть помещения: подъём-опускание груза, передвижение грузовой тележки, передвижение моста.

Рисунок 1.1 – Мостовой кран

Кран-балка (рисунок 1.2) – это мостовой кран, у которого грузовой тележкой является электрическая таль. Выпускают кран-балки грузоподъёмностью до 5 т. Управление такими кранами осуществляется с пола с использованием подвесного пульта.

Рисунок 1.2 – Кран-балка

Мост козлового крана опирается на наземный крановый путь при помощи опор и ходовых тележек (). Козловые краны применяют для погрузочно-разгрузочных работ на открытых складах. Козловые краны общего назначения могут иметь грузоподъёмность до 60 т и пролёт до 34,5 м.

Рисунок 1.3 – Козловой кран

Портальный кран – это поворотный кран, размещённый на портале, предназначенном для пропуска железнодорожного, автомобильного или прочего транспорта.

Башенный кран – это поворотный кран со стрелой, закреплённой в верхней части вертикально расположенной башни.

Стреловой кран – это поворотный кран, у которого стрела закреплена на поворотной платформе, размещённой непосредственно на ходовом устройстве (на автомобильном шасси, гусеничном ходу, железнодорожной платформе).

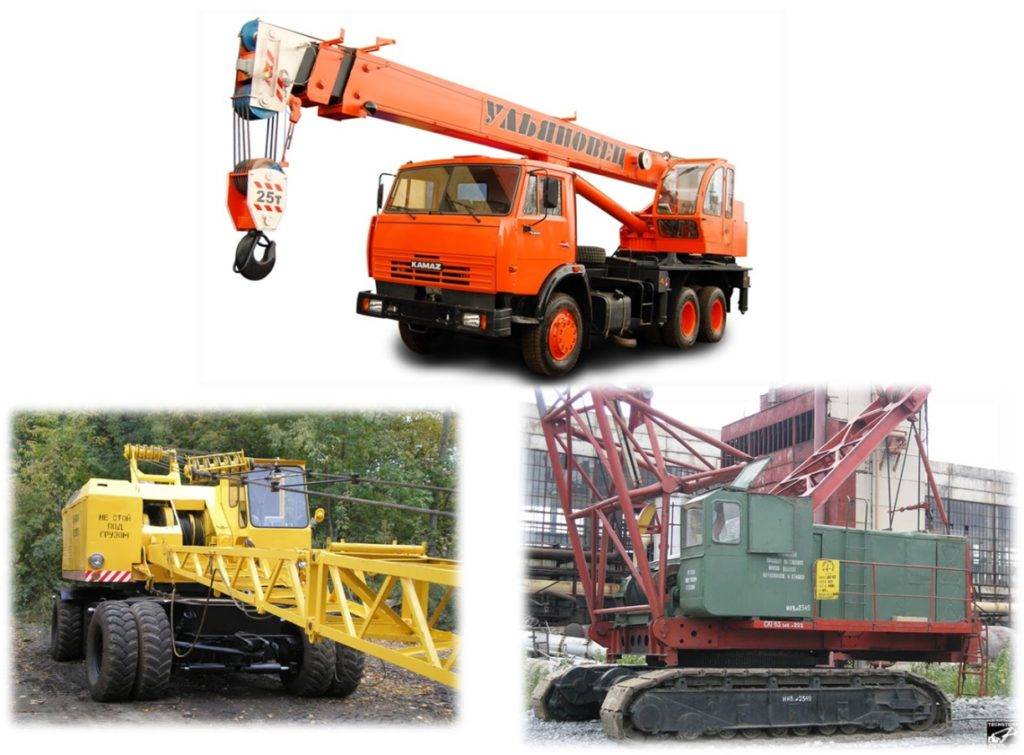

Рисунок 1.4 – Краны стрелового типа

Рисунок 1.5 – Кран кабельного типа

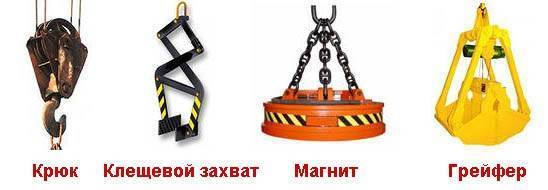

Наиболее распространены грузоподъёмные краны со следующими типами грузозахватных органов (рисунок 1.6):

крюковые;
магнитные;
грейферные;
клещевые.

Рисунок 1.6 – Типы грузозахватных органов

При необходимости применяются специальные грузозахватные органы.

Основные параметры мостового крана

Если в качестве критерия классификации выбрать предназначения представленной техники, то получится следующее подразделение:

общего предназначения применяются для широкого спектра разгрузочных и погрузочных массовых работ (например, в процессе строительства большого сооружения);
специального предназначения — дополнительно оснащаются неповоротной или поворотной выдвижной стрелой, тележкой, в основном применяются для решения широкого спектра специализированных задач, для работы с определенными типами грузов (используется дополнительные грузозахватные приспособления);
металлургические — в свою очередь делятся на множество других разнообразных конструкций, в том числе — краны с подхватами, гибким траверсным подвесом, штыревые, магнитные, литейные, грейферные, и так далее.

В зависимости от того, о каком типе оборудования идет речь, различаются и основные параметры мостового крана. Например, подвесные однобалочные мостовые краны с ручным приводом обладают следующими техническими характеристиками:

грузоподъемность — от 500 до 5000 килограмм;
длина — от 3,5 до 11,5 метров.

О проблеме выбора

Электрические мостовые краны имеют гораздо более высокую производительност, чем ручные мостовые краны

Перед организацией рано или поздно встает проблема выбора, – какой вид и тип крана мостового электрического выбрать

При этом стоит обращать внимание на следующие нюансы:

тоннаж груза, который необходимо перемещать;
площадь, которая будет обслуживаться краном;
нормативную документацию и инженерные расчеты;
возможность установки той или иной модели.

В этом случае вполне можно обойтись подвесным однобалочным краном. Если же, планируется перемещение тяжелых грузов, то в целях безопасности лучше приобрести для производства кран мостовой двухбалочный опорный.

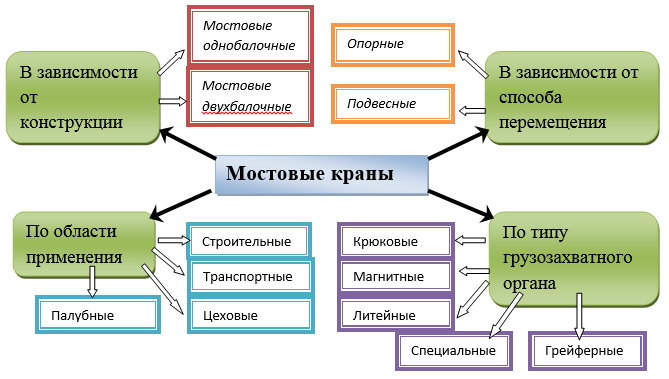

Классификация мостовых кранов

По конструкции классифицируют:

Опорные — краны, мостовая конструкция которых напрямую и сверху опирается на рельсовый путь, по которому она передвигается.
Подвесные — модели, крепящиеся на рельсовый путь снизу, к его полкам.
Козловые — краны, мост которых с помощью опор устанавливается на рельсовый путь.

По грузоподъемности выделяют модели:

Первой группы — работающие с весом до 5 т;
Второй группы — поднимающие до 50 т;
Третьей группы — рассчитанные на вес до 300-320 т.

По назначению кланы классифицируют на:

Общие — решают стандартные строительные задачи;
Специальные — обеспечивают проведение специфических грузоподъемных операций.

По типу привода выделяют:

Ручные — необходимо приводить в движение лебедку для выполнения рабочих задач.
Электрические — функционируют без участия оператора, от сети.

Монтаж мостового крана

Мостовой ГПМ требует доработки рабочей площадки – нужно проложить крановой путь.

Рельсовый путь может быть смонтирован на специальной крановой эстакаде, или для его постройки используется пол, колонны и опоры здания.

Есть 3 варианта монтажа:

Поэлементный (пошаговый). Сборка крановых узлов происходит наверху на подкрановых путях.
Крупноблочный — так называемая, укрупненная сборка. На высоту для монтажа поднимаются крупные фрагменты (механизмы, электрооборудование, узлы) крана, заранее собранные внизу.
Полноблочный — полная сборка моста на полу. Конструкция поднимается целиком и монтируется на подкрановых путях. Для данного метода необходимо использование мощной техники.

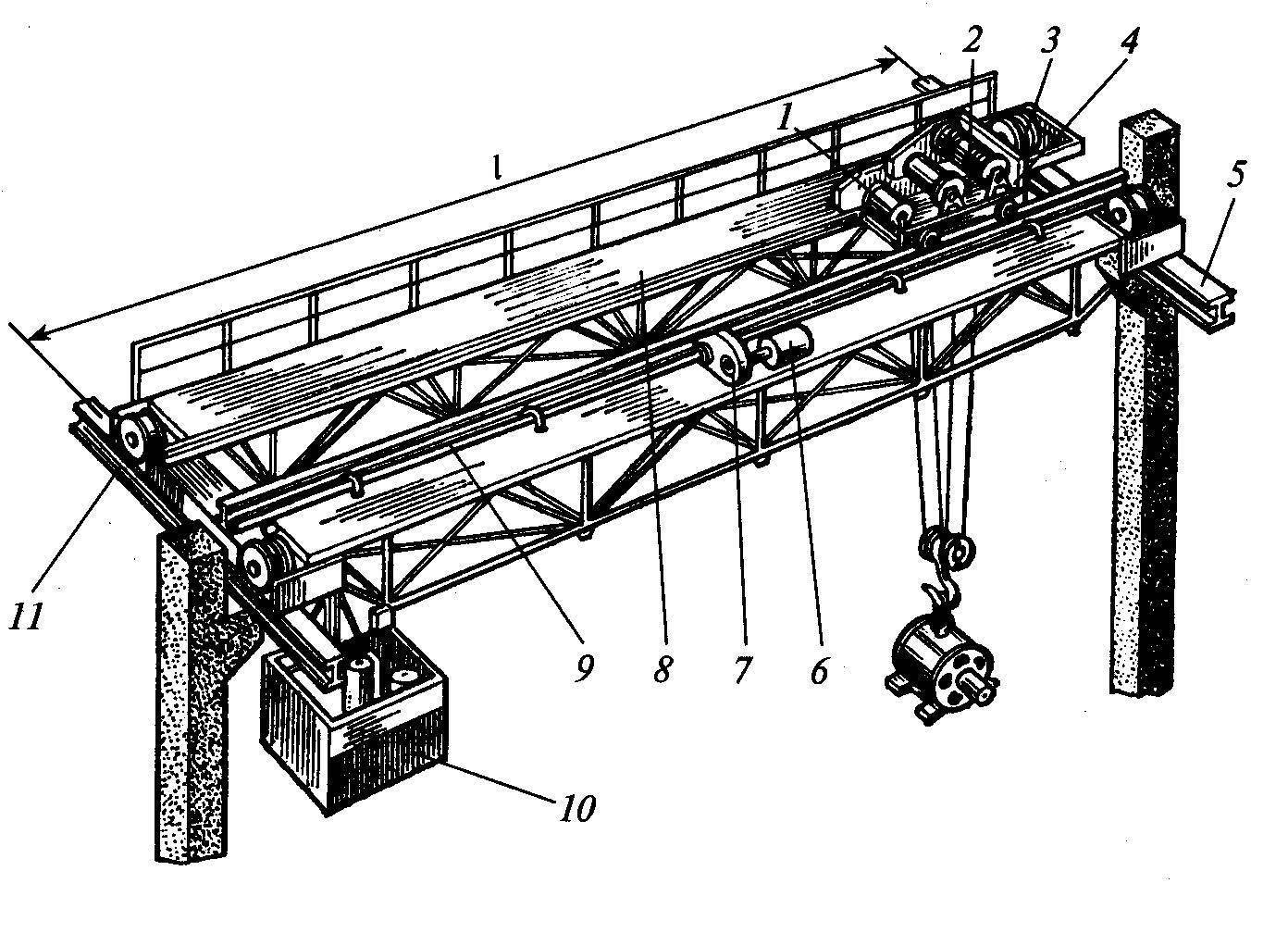

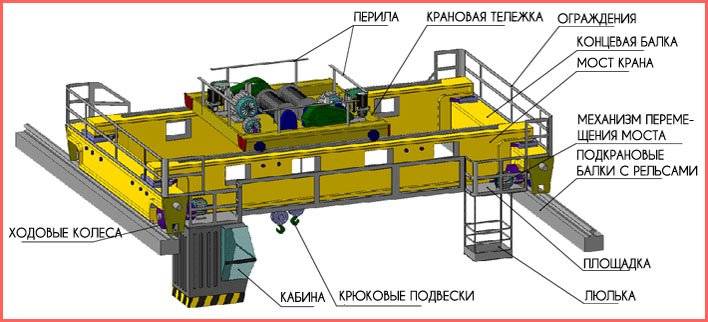

Устройство и классификация мостовых подъемных кранов

По своему назначению все мостовые краны делятся на устройства общего и специального назначения. Первые в качестве грузозахватного элемента используют крюк, а вторые – различные функциональные приспособления: грейфер, электромагнит, металлургический кран. Электрические тельферы уже многие годы считаются лучшим решением для мостового крана.

Основным элементом конструкции является однобалочный или двухбалочный мост.

У двухбалочных кранов по мосту перемещается грузовая тележка, оборудованная тельфером.

Двухбалочный мостовой кран отличается большей, по сравнению с однобалочной конструкцией, устойчивостью и более тяжелым режимом работы. Мост, по которому перемещается грузовая тележка, представляет собой конструкцию из двух параллельно расположенных ходовых балок, которые опираются на концевые. Мостовые краны двухбалочного образца также считаются более производительными по грузоподъемности.
Кран мостовой однобалочный, имеющий также другое, более распространенное название «кран-балка», имеет в основе конструкции моста всего одну пролетную балку двутаврового сечения, которая опирается на перпендикулярно расположенные концевые балки. К преимуществам данного типа кранов относятся меньшая цена конструкции, ее легкость, простота монтажа и обслуживания, по сравнению с двухбалочным мостовым краном. Однако грузоподъемность их уступает более надежным и устойчивым двухбалочным кранам.

Мост с грузовой тележкой движется по надземному крановому пути по проложенным железнодорожным или специальным крановым рельсам.

В зависимости от того, каким образом мостовой кран удерживается на подкрановых путях, различают два типа мостовых конструкций.

Опорный мостовой кран опирается колесами на рельсы кранового пути. Такая конструкция считается более надежной и безопасной, а ее недостатком являются сложность монтажа и высокая цена.
Подвесной мостовой кран подвешивается снизу к балкам рельсового пути. Эта конструкция считается экономичной, но значительно уступает опорной в грузоподъемности и режимах работы.

Основные критерии оценки качества мостовых ГПМ

Производительность крана определяется количеством груза (в тоннах), перемещаемых за определенную временную единицу.
Ширина пролета мостового крана – расстояние между рельсами кранового пути.
Скорость подъема/опускания ГПМ – скорость перемещения грузозахватного механизма по вертикали.

Режим эксплуатации мостовых кранов определяется действующим ГОСТ и подразумевает 6 групп.

Класс эксплуатации	Режим использования
А0	Редкий
А1	Нерегулярный
А2	Регулярный малой интенсивности
А3	Регулярный средней интенсивности
А4	Нерегулярный интенсивной (двухсменная работа)
А5	Интенсивный при трехсменной работе
А6	Весьма интенсивный при трехсменной работе

Преимущества перед другими типами ГПМ

Однобалочные опорные мостовые краны общего назначения подходят фактически для любых производственных площадок. Они отличаются от более сложных грузовых собратьев небольшим весом, могут крепиться на существующие опоры в верхнем ярусе зданий, не загромождают рабочую зону промышленного помещения, выдерживают большие нагрузки и интенсивный режим эксплуатации. Их грузоподъемность варьируется от 0,5 до 16 тонн. Эти мобильные помощники способны за одну минуту поднять груз на высоту до 40 метров и «пробежать» расстояние в 130 метров. Максимальная высота подъема груза составляет 70 метров. Надежная конструкция крана мостового типа позволяет ему трудиться в широком диапазоне температур: от -20°С до +40°С, а доработанным по заказу машинам и при +60°С.

В зависимости от условий использования мостовые опорные краны изготавливаются под необходимую грузоподъемность, длину пролета, высоту подъема, частоту операций.

размеры и конфигурацию рабочей площадки;
наличие подкрановых путей или опорных конструкций под них;
климатическую зону, в которой будет трудиться техника: оптимально допустимые температуры воздуха, ветровую нагрузку;
влажность в помещении или на площадке;
запыленность;
подходящий тип управления;
расчетные режимы работы (от “редкого” А0, “нерегулярного” А1 до “интенсивного 3-х сменного” А6);
максимальный вес и тип перемещаемых грузов;
продолжительность работы крана;
пожарную безопасность, взрывобезопасность.

При правильно подобранных технических характеристиках грузоподъемный мостовой однобалочный кран прослужит долгие годы без неполадок.

Возможны различные варианты монтажа:

поэлементная сборка, выполняемая по месту на крановых путях;
укрупненная сборка, при этом узлы крана собираются на земле и наверх поднимаются крупные фрагменты;
полноблочная сборка на полу, когда вся конструкция поднимается и монтируется на подкрановых путях.

Монтаж мостового крана требует прокладки рельсового пути – на специальной эстакаде, полу, колоннах или опорах здания.

Комплектация:

Стандартную комплектацию мы можем расширить и улучшить при помощи различных дополнений: тормоза, пульта дистанционного управления, регулятора скоростей, специальных захватов и других.

Для эксплуатации техники в экстремальных условиях мы готовы предложить специальное пожаробезопасное или взрывобезопасное исполнение.

Опции, которыми можно дополнить стандартную комплектацию:

для эксплуатации в расширенном температурном спектре: от — 40°С до +60°С;
для небольшой высоты подъема;
2 скорости подъема и перемещения (частотно-регулируемый привод подъема, движения крана и тали);
устройство для плавного пуска и торможения;
устройство ограничения грузоподъемности;
тормозом передвижения крана и тали;
пускорегулирующая аппаратура импортного производства;
радиоуправление со специального пульта;
напряжение управления 24 В;
защитные экраны для литейных производств;
взрывобезопасное исполнение.

Другие параметры

В то же время, учитываются и другие важные характеристики балки, среди которых можно выделить следующие.

Размер пролета или площадь рабочей зоны крана – ее возможный диапазон 3-28,5 м. У однопролетных он равен 3-15 м, у двухпролетных составляет от 7,5 до 12 м.

Кран-балка — схема и характеристика установки

Подъемная высота. Для подвесных модификаций этот показатель достигает от 6 до 36 м, для опорного – от 6 до 18 м, но можно на заказ изготовить модель с высотой подъема до 36 м.

Электрическое напряжение. Для работы устройств подводится с помощью гибкого кабеля трехфазный ток с напряжением 380 В и частотой 50 герц.

Скорость перемещения грузов. У опорных устройств – 24-60 м/мин, у подвесных – не более 30 м/мин.

Температурные условия. Большинство современных моделей могут работать в диапазоне температур от -20 до +40 градусов, а модификации низкотемпературного исполнения способны функционировать и при 40-градусных морозах.

Мостовой кран
