Патроны для пороховых монтажных пистолетов

Монтажный пистолет бывает незаменим при проведении широкого спектра монтажно-строительных работ, позволяя не только значительно облегчить и ускорить выполнение различных по креплению и созданию конструкций, но и повысить качество работы. При использовании данного оборудования применяются специальные строительные патроны для монтажных пистолетов, которые позволяют работать с различными видами материалов. Данная технология представляет собой метод прямого монтажа, который заключается в креплении разного рода строительных конструкций путем забивания крепежного элемента поршнем, набирающим скорость под воздействием порохового газа.

Патроны обладают необходимым уровнем мощности заряда, который обеспечивает создание качественных креплений. При этом данные элементы различаются между собой по калибру, и выбор патронов по данному показателю зависит от типа проводимых работ и свойств используемых в монтажной работе материалов.

Кроме того, патроны для монтажных пистолетов имеют также различные показатели мощности, и для удобства определения этого критерия элементы оснащены цветовым идентификатором. Правильно выбранный патрон в зависимости от его мощности, калибра и типа используемых материалов позволяет сделать выполнение работ максимально безопасным, простым и качественным.

Метод прямого крепления может применяться в работе с широким спектром строительных материалов, среди которых кирпич, бетон с различной степенью прочности, различные типы металлов и другие. При этом уровень мощности патронов выбирается в зависимости от прочности материала – чем он прочнее, тем выше должна быть мощность патронов.

Кроме того, строительные патроны для монтажных пистолетов с определенным уровнем мощности необходимо выбирать также и с учетом других особенностей, среди которых текстура материала основания и прикрепляемой конструкции, диаметр и длина используемого дюбеля, а также требуемая глубина вхождения крепежного элемента в основание.

Применяются патроны с однозарядным и автоматическим – многозарядным оборудованием. Для удобства использования данные элементы комплектуются в специальные пластиковые ленты – кассеты, по цвету соответствующие показателям мощности патронов.

Технология прямого монтажа позволяет упростить работу за счет отсутствия необходимости предварительного засверливания, а правильно подобранные патроны для монтажных пистолетов обеспечивают высокое качество и надежность крепления.

Монтажные патроны. Характеристики и цветовая маркировка

К пороховым строительным пистолетам обязательно нужны монтажные патроны, энергия подрыва которых обеспечивает ударную забивку дюбелей в бетонные или металлические поверхности. В этой статье мы поговорим о видах и маркировке таких патронов.

Классификация

Поскольку несоответствие возможностей монтажного патрона может вызвать порчу порохового пистолета, то классификация этих расходников выполняется одновременно по нескольким параметрам:

По цвету. Он определяет мощность заряда в джоулях, а сама маркировка производится на коническом наконечнике патрона.
По высоте и диаметру. Различают длинные (Д) и короткие (К) патроны. В монтажном инструменте используются патроны калибров 5,6×16, 6,8×11 и 6,8×18 мм.
По номеру патрона, от которого зависит масса порохового заряда.
По способу упаковки. Например, для многозарядных или автоматических пистолетов патроны поставляются только в ленте.

Все виды монтажных патронов, использующихся при строительных работах, имеют стандартную конструкцию, и состоят из следующих частей:

Стальной гильзы, в которой располагается заряд из бездымного пороха. В патронах серии К порох заполняет всё пространство гильзы, а в патронах серии Д – только её придонную часть;
Капсюля;
Пыжа из прессованного пороха, который удерживает ударный состав в гильзе;
Опрессовки гильзы сверху с соответствующей маркировкой по цвету.

Материалы и технические требования для производства монтажных патронов регламентируются требованиями ТУ 3 -795-94.

Выбираем нужный

Монтажные патроны беспульного типа срабатывают по одному и тому же принципу – при ударе бойка пистолета, происходящего по образующей капсюля, последовательно происходит воспламенение ударного состава, находящегося в патроне. Выделяющаяся при этом энергия взрыва пороха обеспечивает разгон поршня монтажного пистолета до значений, которые обеспечивают дюбель-гвоздю необходимую скорость внедрения в материал.

Различают пять условных градаций по мощности, которая выделяется при срабатывании монтажного патрона:

Слабая. Цветовая маркировка наконечника патрона – белая/серая, условный номер патрона 1, ориентировочная энергия удара, Дж: для патрона серии Д1 – 680, для патрона серии К1 – 550.
Средняя. Цветовая маркировка наконечника патрона – жёлтая, условный номер патрона 2, ориентировочная энергия удара, Дж: для патрона серии Д2 – 820, для патрона серии К2 – 600.
Сильная. Цветовая маркировка наконечника патрона – синяя, условный номер патрона 3, ориентировочная энергия удара, Дж: для патрона серии Д3 – 960, для патрона серии К3 – 680.
Сверхсильная. Цветовая маркировка наконечника патрона – красная, условный номер патрона 4, ориентировочная энергия удара, Дж: для патрона серии Д4 – 1090, для патрона серии К4 – 740.

Выбираем нужный

Монтажные патроны беспульного типа срабатывают по одному и тому же принципу – при ударе бойка пистолета, происходящего по образующей капсюля, последовательно происходит воспламенение ударного состава, находящегося в патроне. Выделяющаяся при этом энергия взрыва пороха обеспечивает разгон поршня монтажного пистолета до значений, которые обеспечивают дюбель-гвоздю необходимую скорость внедрения в материал.

Различают пять условных градаций по мощности, которая выделяется при срабатывании монтажного патрона:

Слабая. Цветовая маркировка наконечника патрона – белая/серая, условный номер патрона 1, ориентировочная энергия удара, Дж: для патрона серии Д1 – 680, для патрона серии К1 – 550.
Средняя. Цветовая маркировка наконечника патрона – жёлтая, условный номер патрона 2, ориентировочная энергия удара, Дж: для патрона серии Д2 – 820, для патрона серии К2 – 600.
Сильная. Цветовая маркировка наконечника патрона – синяя, условный номер патрона 3, ориентировочная энергия удара, Дж: для патрона серии Д3 – 960, для патрона серии К3 – 680.
Сверхсильная. Цветовая маркировка наконечника патрона – красная, условный номер патрона 4, ориентировочная энергия удара, Дж: для патрона серии Д4 – 1090, для патрона серии К4 – 740.
Особо сильная. Цветовая маркировка наконечника патрона – чёрная, условный номер патрона 5, ориентировочная энергия удара, Дж: для патрона серии Д5 – 1300, для патрона серии К5 – 920.

Для патронов калибра 5,6 дополнительно выпускаются ещё монтажные патроны с номером Д6, кинетическая энергия удара которых, в сравнении с аналогичными расходниками серии Д5 повышена на 30…35%. Таким образом, эксплуатационные возможности монтажных патронов определяются их высотой и диаметром, которые обязательно должны быть согласованы с соответствующими параметрами пороховых пистолетов.

Для чего это делается?

Но главное предназначение клейма, окраски элементов и этикеток заключается в том, что они в совокупности формируют систему условных знаков, в которых содержатся сведения, необходимые для различия видов и предназначения патронов. Хотя могут быть и дополнительные свойства. К примеру, окраска патронов используется для того, чтобы предоставить отличительный признак одного типа, который легко воспринимается, или чтобы быстро сообщить о назначении патронов. Одновременно она также является средством защиты от коррозионных процессов.

В отечественной традиции используется окраска головной части пули (ее вершинки). Такое решение принято еще со времен Российской империи. Например, бронебойно-зажигательная пуля окрашена в красный и черный цвета. Для трассирующих патронов выбран зеленый. Обычные патроны отличительной окраски не имеют. Подобное наблюдается и в ряде зарубежных армий.

Иногда можно встретить окраску капсюля в местах соединения пуль с дульцем гильзы. В таком случае она используется не только для получения отличительного признака, но и для герметичности. Правда, подобный подход доставляет определенные неудобства при создании патронов и визуальном определении номенклатуры. Какие же сведения можно почерпнуть, рассматривая пули? Если кратко, то основная информация – это:

Для советских (российских): год изготовления и обозначения завода-производителя.
Австралийские, канадские, английские: тип (марка) и наименование фирмы-создателя.
Французские: время (квартал и год), обозначение поставщика металла для гильзы.
Немецкие: указывается изготовитель, материал, номер партии, а также когда была произведена.
Итальянские: для частных предприятий только год изготовления и название фирмы, создавшей изделие. Для государственных: производитель, время изготовления, инициалы контролера.
Японские: год создание (по местному календарю) и квартал, сокращенное наименование фирмы.

Информация обычно наносится путем вдавливания. Хотя иногда можно встретить и выпуклый рельеф.

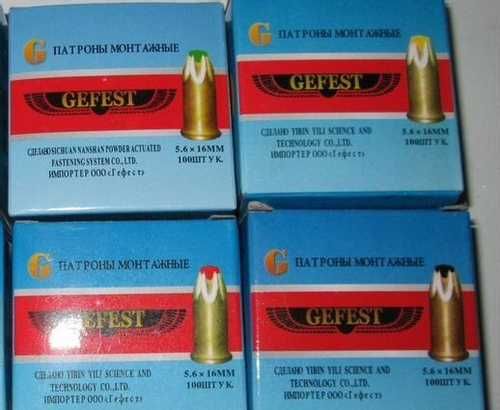

Строительные патроны – Торговый дом “Гефест”

Строительные патроны (строительно-монтажные, индустриальные) — это оборудование, которое используется при проведении некоторых видов монтажных работ. В основе процесса — забивание дюбелей в плотные строительные материалы: бетон, кирпич, различные металлы.

По своим конструкционным особенностям изделие представляет собой гильзу с завальцованным дулом и имеет капсюль-воспламенитель. Наиболее распространенная модель — гильза, с содержащей капсюльный состав закраиной. В такой системе используется кольцевое воспламенение — удар бойка производится в кромку фланца, что гарантирует идеальное вхождение и надежность работы системы в дальнейшем.

Стандартная модель монтажного патрона состоит из гильзы, которая запечатывается в верхней части бойка и, собственно, порохового заряда

Несмотря на то, что в бытовом плане они практически не представляют опасности, к транспортировке и хранению нужно подходить с большой осторожностью

Однако в каталоге представлены капсюли-воспламенители, которые сочетаются с распространенным капсюлем центрального боя типа Бердана или Боксера.

Продуманный выбор патрона является залогом надежного крепления, безопасности и отличных эксплуатационных свойств строительной конструкции в дальнейшем.

Технология прямого монтажа — это современный, эффективный и самый экономичный способ крепления строительных конструкций. Такая монтажная система позволяет производить крепление к любым основаниям в революционно короткие сроки. Так время монтажа сокращается в среднем до 10 раз, при этом стоимость крепежного узла также значительно снижается. Одно из весомых преимуществ — система полностью автономна от любых источников питания и позволяет работать в любых труднодоступных местах.

Все модели монтажных пистолетов можно условно разделить на однозарядные, с полуавтоматической подачей патронов, полностью автоматические (с кассетной подачей патронов и дюбелей). Монтажные пистолеты подразделяются в соответствии с диаметром направляющей — 8,10,12 мм.

Каждый монтажный пистолет подбирается в соответствии с конкретным видом осуществляемых работ. Есть модели, которые предназначены для для определенных видов оснований.

Торговый дом «Гефест» предлагает высококачественные монтажные патроны в широком ассортименте. У нас вы можете выбрать то, что наилучшим образом будет соответствовать вашим задачам.

Монтажный патрон – это… Что такое Монтажный патрон?

Монтажный патрон (строительный, строительно-монтажный, индустриальный) — холостой патрон, используемый в некоторых монтажных пистолетах для забивания дюбелей в плотные материалы (бетон, кирпич, металл) и ином промышленном оборудовании.

Представляет собой небольших размеров гильзу с завальцованным дульцем. Патрон снаряжён бездымным порохом и имеет капсюль-воспламенитель. Чаще всего встречаются гильзы с содержащей капсюльный состав закраиной. В них используется кольцевое воспламенение — удар бойка производится в кромку фланца. Однако существуют и монтажные патроны с распространенным чаще в боевых патронах капсюлем центрального боя типа Бердана или Боксера.

Маркировка

В строительно-монтажных пистолетах ПЦ-84 используются два типа специальных беспульных индустриальных патронов калибра 6,8 мм: с шифром Д (длинные, 6,8×18 мм) и К (короткие, 6,8×11 мм), выпускаемые по ТУ 7272-099-07513406-98.

Монтажные патроны шифров Д и К в зависимости от массы порохового заряда и соответственно его энергии разделены по номерам. Патроны каждого шифра и номера имеют отличительную окраску обжатого конца гильзы (звездки), цвет которых указан в таблице.

К1	белый	548	0,2
К2	жёлтый	603	0,22
К3	синий	683	0,25
К4	красный	795	0,29
Д1	белый	874	0,31
Д2	желтый	928	0,34
Д3	синий	1037	0,38
Д4	красный	1174	0,43

Также существуют усиленные строительно-монтажные патроны центрального боя семейства МПУ (МПУ-1…5, ТУ 3-1064-78), созданные на базе гильзы автоматного 5,45-мм патрона, обжатой на звёздочку. Они имеют намного большую мощность и применяются в промышленном оборудовании, например штамповочных прессах. Также используются военно-историческими реконструкторами в качестве сигнально-холостых патронов (СХП) для стрельбы из охолощенного боевого оружия под патроны калибра 7,62×25 мм (пистолет ТТ, автоматы ППШ и ППС), так как примерно соответствует ему по габаритам и форме. Производятся Тульским патронным заводом («Вольф»), поставляются в металлических влагонепроницаемых коробках по 1000 шт. в каждой («цинк») и встречаются в оптовой и (редко) розничной продаже.

МПУ-1	белый	1644	0,6	53,94 (550)
МПУ-2	зелёный	2192	0,8	98,07 (1000)
МПУ-3	жёлтый	2720	1,0	245,17 (2500)
МПУ-4	красный	–	1,2	289,30 (2950)
МПУ-5	синий	–	1,4	318,72 (3250)

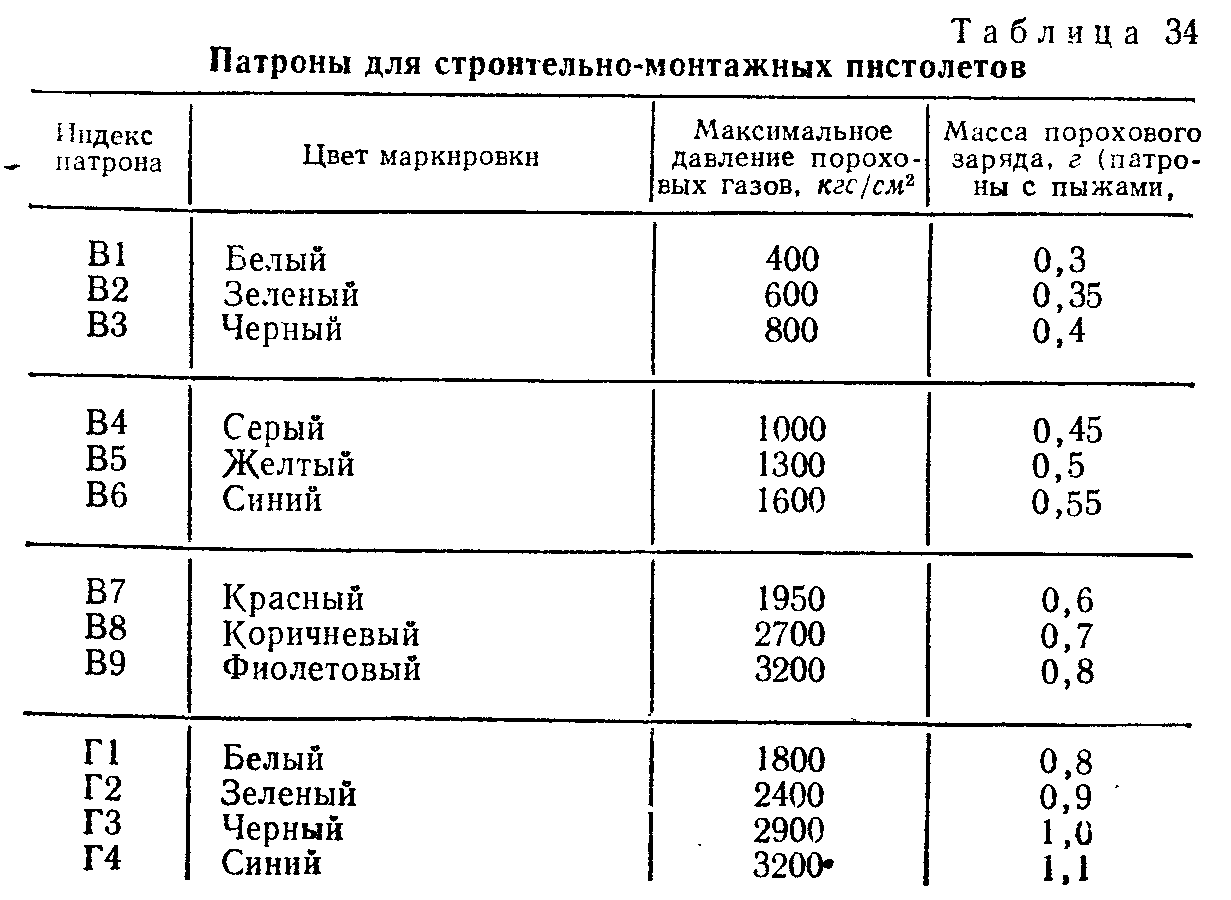

Существовали в советское время еще и патроны на базе укороченных гильз 7,62×54R, которые обрезались и обжимались звездочкой или заглушались пыжом. Маркировка на пачке Группа «В» № 9. Цветовая маркировка такая же. Упаковка по 18 шт. Эти патроны применялись в монтажных пистолетах прямого действия (без промежуточного ударника-поршня), выведенных из эксплуатации из-за травмоопасности (во всех современных монтажных пистолетах такой ударник позволяет резко снизить энергию выстрела, если по каким-то причинам дюбель не прислонен к твердой поверхности).

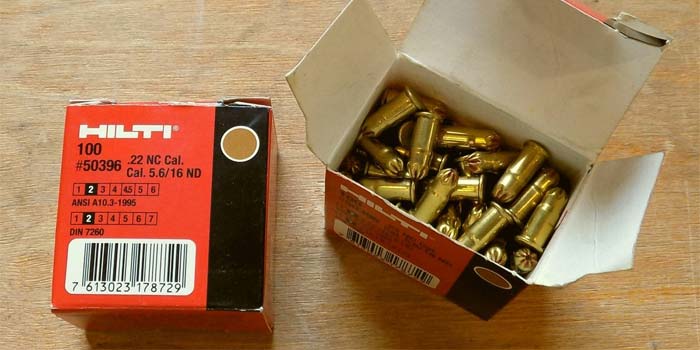

В иностранном пороховом инструменте могут также использоваться монтажные патроны калибра 5,6×16 мм, представляющие собой переобжатые и завальцованные гильзы, аналогичные гильзам малокалиберных патронов кольцевого воспламенения типа .22 LR. Они же используются в отечественном монтажном пистолете ППМ.

Законодательный статус

Согласно Постановлению Пленума Верховного Суда Российской Федерации № 5 от 12 марта 2002 г. «О судебной практике по делам о хищении, вымогательстве и незаконном обороте оружия, боеприпасов, взрывчатых веществ и взрывных устройств»,

…строительно-монтажные пистолеты и револьверы… не относятся к оружию, ответственность за противоправные действия с которым предусмотрена статьями 222—226 УК РФ

…строительные… и иные патроны, не имеющие поражающего элемента (снаряда, пули, дроби, картечи и т. п.) и не предназначенные для поражения цели, не относятся к боеприпасам, взрывчатым веществам и взрывным устройствам

Монтажные патроны для порохового инструмента по степени опасности согласно ГОСТ 19433-81 относятся к классу 4, подклассу 4.1, — легковоспламеняющиеся твердые вещества.

Ссылки

РТМ 36.6-87. РУКОВОДЯЩИЙ ТЕХНИЧЕСКИЙ МАТЕРИАЛ. ИНСТРУМЕНТ ПОРОХОВОЙ: ТИПЫ. ТЕХНИЧЕСКИЕ ДАННЫЕ, ОБЛАСТЬ ПРИМЕНЕНИЯ, ХРАНЕНИЕ И РЕМОНТ.

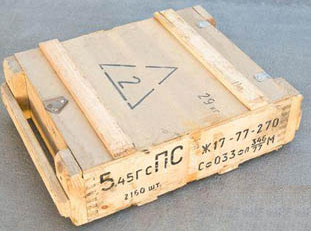

Патронный (укупорочный) ящик
