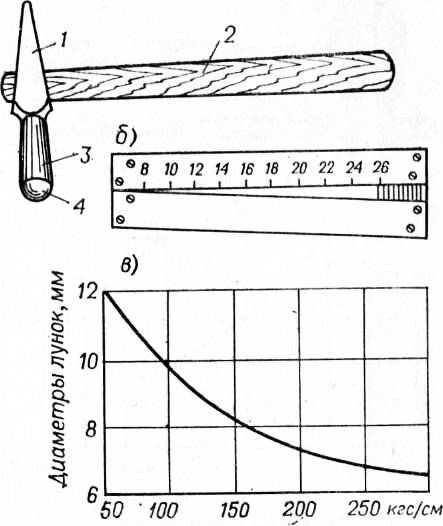

Молоток Физделя. Простой способ проверки бетона

среда, 31 марта 2021 г.

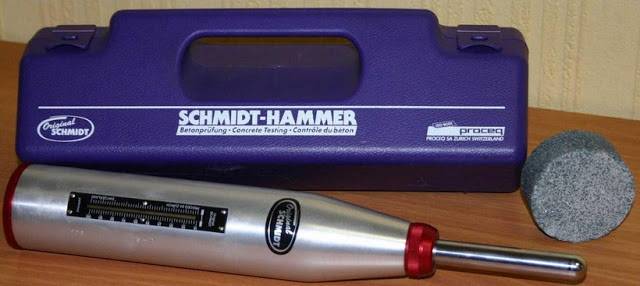

Молоток Шмидта (Склерометр) — назначение, виды, инструкция по применению

• Твердость при сжатии;
• Растяжимость;
• Сопротивление отрыву;
• Сопротивление изгибу;
• Усилие при скалывании.

Конструктивно включает в себя (см. рисунок): 1. ударный плунжер или индентор; 2. бетонная поверхность, над которой проводят контроль прочности; 3. корпус; 4.ползунок, оснащённый направляющими стержнями; 5. конус корпусной части; 6. кнопка-стопор; 7. шток бойка, обеспечивающий направление работы инструмента; 8. шайба для установки бойка; 9. колпачок; 10. кольцо для разъёма; 11. задняя крышка инструмента; 12. сжимающая пружина; 13. предохраняющая часть конструкции; 14. боек определенной массы; 15. пружина для фиксации; 16. ударяющая пружина; 17. втулка, направляющая работу молотка; 18. войлочное кольцо; 19. индикатор шкалы Шмидта; 20. винт для сцепления; 21. контрольная гайка; 22. штифт; 23. предохраняющая пружина

• Ударный плужнер (индентор) прижимается к поверхности бетона, где нет металлических частей (арматуры);
• За счет пружины индентор ударяет по тестируемой поверхности;
• Система четырех пружин выполняет возврат ударника (плужнера) в исходное положение посредством свободного отскока.

• Возможность обмена данными с компьютером;
• Удобное управление и настройка прибора при помощи кнопок и интерфейса;
• Выключение при длительном перерыве в использовании;
• Память для сохранения измерений;
• Озвучивание процесса работы;
• Автоматическое изменение волн;
• Возможность поиска дефектов и трещин.

• Способность записи измерений;
• Возможность перевода показателей на ПК;
• Функция сортировки измеренных данных;
• Изменение направления ударного воздействия .

• Возможность работы при температуре – 40°;
• Низкая стоимость;
• Высокая погрешность;
• Большой вес.

• Тип N — Энергия удара — 2,207 Нм. Значения отскока считываются со шкалы для последующего расчета среднего значения. Значения прочности на сжатие могут считываться с диаграммы преобразований.
• Тип L — Энергия удара — 0,735 Нм. Модель с энергией удара в три раза меньшей, чем у модели N. Модель отличается меньшей энергией удара, используется для тонкостенных объектов толщиной от 50 до 100 мм или для контроля малогабаритных объектов (как вариант, изделий из искусственного камня или кернов).

• Наименее прочный свежий бетон выдерживает давление от 1 до 10 Мпа;
• Обычный, застывший, бетон — от 10 до 70 Мпа;
• Отвердевший раствор разрушается при сжатии от 70 до 100 Мпа;
• Сверхпрочный выдерживает сжатие более 100Мпа.

Таблица %1 Среднее значение прочности экспериментального образца бетона в виде куба со стороной 15 см на сжатие в зависимости от марки и класса

• Погрешность измерений. Самая большая погрешность у механических моделей. Она обычно не указывается, но зачастую достигает 20%. А также у механических моделей наибольшая периодичность поломок. Для электронных этот показатель составляет 5%, а наименьший у ультразвуковой аппаратуры: 1%.
• Рабочий интервал прочности. У механических аппаратов он составляет 60 МПа, у электронных – 100. У ультразвуковых интервал изменяется по времени и скорости.
• Комфорт эксплуатации. Механическим аппаратом пользоваться менее удобно из-за отсутствия сохранения результатов и большого веса (1 кг).
• Цена. В этом показателе все наоборот: самым дорогим является ультразвуковой прибор.

Слесарный молоток

Этот тип
молотка является одним из самых распространенных – привычная конструкция
классического молотка. Состоит он из стального обуха, имеющий тупой конец, и
деревянной ручки, которая также может быть выполнена из пластика со
специальным, антискользящим покрытием. Вторая часть стального обуха сужается,
образуя клин, с помощью которого можно забивать мелкие крепежные детали, и для
других целей. Тупой конец обуха используется для работы в полную силу.

Классифицируют
слесарные молотки согласно их весу. Так, модели для бытового и домашнего
применения имеют диапазон веса от 300-500 г. Наиболее массивный молоток в
данном случае весит порядка 2 кг. Поэтому, в собственном ящике для инструментов
необходимо обязательно иметь хотя бы один такой молоток.

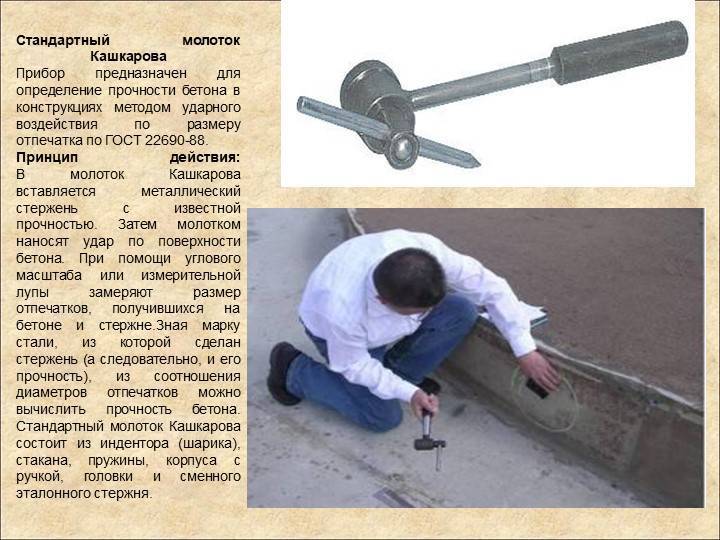

Как определить прочность бетона молотком Кашкарова

Всем известно, что прочность бетона и железобетонных изделий – основа прочности и надёжности всего строения. Большие строительные компании и заводы в своём составе имеют лаборатории, которые и отслеживают качество бетонных изделий. Но если, к примеру, фундамент залит, а его технические характеристики под сомнением. Что делать тогда, как можно проверить прочность залитого бетонного раствора?

Вариантов несколько. Один из них – применение молотка Кашкарова. Что это такое, из чего он состоит, почему называется молотком, и как с ним надо работать? Об этом всём и будем говорить в этой статье

В качестве дополнения к материалу, обратим Ваше внимание на сайт http://om-ts.ru/, предлагающий стальную сетку, ведь именно стальная сетка пригодится Вам во многих работах

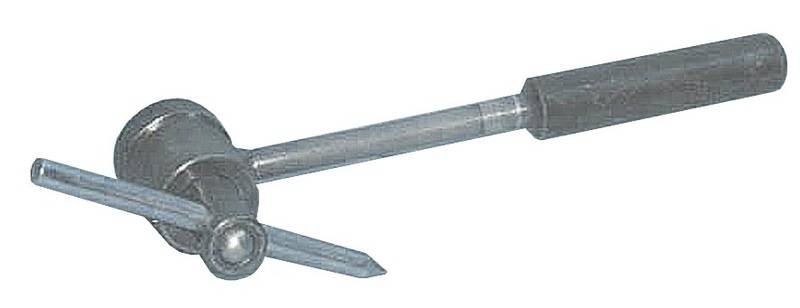

Конструкция инструмента

Этот инструмент очень похож на молоток, поэтому его так и называют. В его конструкции две основные части:

Правда, баёк необычный. Его тыльная (широкая) сторона такая же, как и у простого молотка. А вот носок (острый наконечник) представляет собой сложную конструкцию. Во-первых, она разборная. Во-вторых, в её состав входит:

• Стакан – это полость в байке со стороны носка.
• Пружина, вставленная в стакан.
• Металлический стержень, который называется эталонным. Он съёмный и вставляется в стакан, подпирая пружину.
• Металлический шарик на конце эталонного стержня, который носит название индентор.

Как правильно использовать молоток Кашкарова

Чтобы испытания прошли правильно, необходимо знать, как пользоваться инструментом. В первую очередь необходимо подготовить испытуемую плоскость. Ее надо очистить от краски и других материалов, она должна быть ровной без раковин и большой шероховатости.

На бетон укладывается копировальная бумага, а поверх белый лист. Острым концом байка по бетону наносится удар средней величины. Не очень сильно, но и не слабо.

Очень важно, чтобы баёк попал на плоскость бетона под углом 90°. Сделать это непросто, поэтому специалисты рекомендуют для этого процесса использовать дополнительно ещё обычный молоток. То есть, молоток Кашкарова устанавливается вертикально, а по его тыльной стороне надо ударить обычным молотком

То есть, молоток Кашкарова устанавливается вертикально, а по его тыльной стороне надо ударить обычным молотком.

Обратите внимание, что для замера показателей вам потребуются две впадины, образованные в процессе удара. Одна на плоскости бетона, другая на инденторе. На бетоне измерить размеры полученной вмятины будет сложно, поэтому под молоток и подкладывают копировальную и простую бумагу

Именно по ним и проводятся все необходимые замеры

На бетоне измерить размеры полученной вмятины будет сложно, поэтому под молоток и подкладывают копировальную и простую бумагу. Именно по ним и проводятся все необходимые замеры.

После чего проводят сравнения вмятин на шарике и на бетоне. Средняя величина их суммы берётся за основу определения прочности испытуемого материала. Теперь этот показатель соизмеряется с табличной величиной.

Необходимо отметить, что вмятины измеряются угловым масштабом. При этом точность измерения должна составлять не более 0,01 мм. Чтобы более точно определить прочностную характеристику бетона, лучше на небольшом участке провести несколько тестовых ударов. При этом к расчёту берется самый большой размер впадин. Один эталонный стержень может выдержать до четырех тестов на одной плоскости, после чего его надо заменить новым.

Молоток кашкарова — инструмент предназначенный для определения прочности ЖБИ, либо монолитного железобетона. Состоит из сменного металлического стержня с известной прочностью (эталонный стержень), индентора (шарика), стакана, пружины, корпуса с ручкой и головки.… … Википедия

Молоток — У этого термина существуют и другие значения, см. Молоток (значения). Первобытный каменный молоток … Википедия

Молоток (значения) — Молоток: В Викисловаре есть статья «молоток» Молоток небольшой молот, ударный инструмент, применяемый для забивания гвоздей, разбивания предметов и других работ. Молоток Кашкарова инструмент предназначенный для определения прочности… … Википедия

Молоток К. П. Кашкарова — – основан на наличии связи между прочностью бетона и величиной косвенного показателя, в качестве которого используется отношение диаметров отпечатков, оставленных при ударе КМ на бетоне и эталонном стержне. [Рекомендации по определению… … Энциклопедия терминов, определений и пояснений строительных материалов

Оборудование для производства бетона — Термины рубрики: Оборудование для производства бетона Автоклав Автоклав проходной Автоклав тупиковый Бадья Баросмеситель … Энциклопедия терминов, определений и пояснений строительных материалов

Как определить качество бетона после затвердевания

Чтобы оценить качество получившегося изделия, существует несколько способов, которые знают опытные строители.

• Внимательно осмотрите образовавшуюся поверхность изделия или фундамента. Бетон высокой марки должен иметь гладкую поверхность, без пор и наслоений. Если работы по заливке осуществлялись при низкой температуре в зимнее время, на поверхности не должны появляться характерные узоры, которые свидетельствуют о промерзании смеси. Наличие узоров говорит о промерзании при заливке, они понижают бетонную марку на 70-100 пунктов (с М300 до М200-250);
• Молотком, который весит не более 500 г, постучите по фундаменту после набора 70% прочностных характеристик. Звук должны быть звонким. Если при звонком звуке во время удара на поверхности остаются отпечатки молотка, это показывает, что плотность бетона составляет 150-200 кг/см2. Глухой звук указывает на низкую марку смеси, и говорит, прочность которой не превышает величины 100 кг/см2. А если при ударе на поверхности образуются трещины или материал крошится, рекомендуется провести заливку заново.

При помощи ударов по зубилу молотка, имеющего небольшой вес (300-400 грамм), также можно узнать качество бетона. Нужно оценить, как и на какую глубину зубило погружается в бетон при ударах средней силы.

• Если острие погружается глубоко и легко, не попадая на щебень или гравий, марка ниже М70.
• При глубине погружения, составляющей до 5 мм, можно полагать, что марка эквивалентна М70-М100.
• Для бетонов марки М100-М200 при ударе зубила на поверхности всего лишь отделяются небольшие тонкие прослойки.
• Если следов от зубила не остается совсем или имеется неглубокий след и отслоения полностью отсутствуют – можно полагать, что марка бетона выше, чем М200.

Однако все эти методы дают лишь приблизительную оценку. Только лабораторные испытания позволяют точно определить качество залитого бетона и надежность конструкции. При этом используется специальная техника, измерительные устройства и инструменты. Кроме испытания отлитых контрольных образцов (куб с ребром 10 см) существует много неразрушающих методов проверки качества смеси – ультразвуковой, ударно-импульсный, другие приборы и методы контроля. Перечисленные же выше методы являются «народными» и не претендуют на высокую точность. Кроме того, надежность определения зависит от опыта мастера, который старается определить марку бетона.

Из чего состоит склерометр?

Термин «склерометр» означает «измеритель твердости». Конструктивно прибор состоит из 22 элементов. Кроме индентора (ударный плужнер) и корпуса прибор включает в себя:

• конус корпуса;
• направляющие стержни с ползунком;
• кнопку, исполняющая функцию штопора;
• боек с заданной массой;
• направляющие движения индентора шток бойка;
• шайбу для фиксации бойка;
• колпачок;
• заднюю крышку склерометра;
• войлочное кольцо.

Некоторые модели доукомплектовывают предохранителем и контрольной гайкой, а также 4 пружинами (сжимающая, ударяющая, предохраняющая, фиксирующая). Обязательно присутствуют сцепляющий винт, штифт, шкала Шмидта, дисплей.

Источник

Для чего и когда осуществляют контроль

Рассмотрим эту тему подробнее. Знание вопроса может быть полезным не только специалистам, но и обычным людям, которые строят своими руками на приусадебном участке.

Не контролируя качество используемого для строительства бетона, нельзя быть уверенным, что плотина надежная

Конечно, залив бетонную дорожку возле дома, нет необходимости проверять качество и прочность. Но, например, если при строительстве дачи вы применили покупную бетонную смесь, а затем дом дал усадку, или по фундаменту пошли трещины, одной из причин может быть некачественный бетон.

Убедившись в этом, можно взыскать деньги на ремонт с поставщика. Для этого нужно знать, что такое контроль бетона для определения прочности, и как он осуществляется.

Чем руководствуются при оценке прочности

Этим межгосударственным стандартом руководствуются при контроле качества бетона

Проверяют качество бетона как органы строй надзора, так и сами производители (строительные организации). Для этого существует ГОСТ — контроль качества бетона осуществляется в соответствии с его требованиями. Номер документа: 18105-2010. Полностью документ называется — «Бетоны.

Правила контроля и оценки прочности». Он является межгосударственным, действует на территории всего содружества, включая недавно вышедшую из СНГ Украину. Рассмотрим требования этого документа подробнее, но не углубляясь особо в термины. Он определяет методики и схемы лабораторного контроля бетона.

Когда проводится контроль

Проверяют бетон, когда он достигает проектной прочности — то есть, обычно через 28 дней с момента приготовления смеси.

• Но для сборных и сборно монолитных конструкций проводятся испытания еще и при сдаче или приемке изделий (называется входной контроль бетона).
• Ведь часто в момент передачи камень еще не набирает необходимых характеристик. Это, так называемая, передаточная прочность.
• Для монолитных строений контроль может проводиться так же в момент снятия опалубки или нагружения конструкции — эта прочность называется промежуточной.
• Причем, если при проверке в более ранние сроки, определяют, что материал набрал более 90 процентов проектной прочности, то разрешается больше не проводить оценок. При этом, изделие или строение считаются качественным.
• Также качество бетона определяют при проведении различных экспертиз с целью определить причину повреждения или разрушения зданий и сооружений.

Немного цифр

Каждый вид молотка Шмидта предназначен для конкретных целей. Основные области применения и характеристики каждой модификации прибора могут быть различными:

Предел диапазона прочности на сжатие бетона
От 1 МПа до 5 МПа	От 5 МПа до 10 МПа	От 10 МПа до 30 МПа	От 30 МПа до 70 МПа	От 70 МПа до 100 МПа	>100 МПа
Свежий бетон с низкими показателями прочности	Обычный бетон	Бетон с высокими показателями прочности	Бетон со сверхвысокой прочностью

Прочность бетонных конструкций на сжатие может выражаться в двух системах:

• М (марка бетона) – обозначается от 50 до 1000 кг/см2. Максимально допустимым отклонением значения прочности считается 13,5%;
• В (класс бетона) – определяет кубиковую прочность, показывающую величину давления в МПа.

Согласно утверждённым стандартам соответствие марки бетона его классу отображено в таблице.

Класс и марка бетона определяется только спустя 28 дней с момента заливки бетонной конструкции.

Показания шкалы в зависимости от класса и марки бетона может варьироваться в пределах:

Марка и класс бетона	М100/ В7,5	В10	М150/ В12,5	М200/ В15	М250/ В20	М300/ В22,5	М350/ В27,5	М400/ В30	М450/ В35	М500/ В40	М600/ В45
Удар сверху по вертикали	10	12	20	24	30	34	38	41	44	47	49
Удар снизу по вертикали	20	23	28	32	38	41	45	47	50	52	55
Удар по горизонтали	13	18	24	28	34	37	41	43	47	49	52

Стоимость молотка Шмидта на рынке сильно варьируется:

• электронные модификации прибора можно приобрести в среднем за 31 тыс. – 58 тыс. рублей;
• цена механических приборов находится в пределах 13 тыс. – 30 тыс.

Для получения качественных измерений следует также учитывать состояние наружной поверхности бетонных конструкций. Например, бетон, изменившийся в результате внешних воздействий: огня, химических реагентов, мороза. В подобных ситуациях использовать молоток Шмидта не стоит.

К альтернативным методам проверки бетона на прочность также относят использование механизмов, основанных на определении значений глубины попадания устройства в толщу бетонного слоя: молотки Кашкарова и Физделя.

Виды сварочных аппаратов

Шовнарезчик. Размер имеет значение!

Символ

Молот (молотки) – одна из старейших эмблем ремесла. Впервые изображение молота встречается в качестве эмблемы на территории Римской империи в надгробии кузнеца (441 г.).

Молоток давно ассоциируется с рабочими профессиями. Недаром он был выбран вместе с серпом на герб Советского государства. Перекрещенные молточки изображены на знаке железнодорожников.

В древности Молот – главный атрибут многих богов ремесла, грозы и войны.

У японского бога процветания Дайкоку молот, как орудие, связанное с добычей золота, является символом богатства.

Молоток так же является символом правосудия.

В связи с развитием крупной машинной индустрии эмблема молота со второй половины XIX века стала универсальным символом промышленного пролетариата. Уже в 1864 году эмблему в виде двух скрещенных молотков выбрала для себя ганноверская секция первого Интернационала.

В 1940 году англичане, опасаясь возможного сухопутного вторжения немцев и многократного их превосходства в танках, искали все возможные способы противостоять им.

В одной из инструкций ополченцам для борьбы с танками рекомендовалось использовать молоток или топор.

Бойцу следовало выбрать возвышение, например, дерево или второй этаж здания, и там поджидать вражескую машину, а затем спрыгнуть на неё и начать бить молотком по башне. И когда оттуда покажется голова удивлённого немца, бросить внутрь танка гранату.

Молоток Шмидта (склерометр) NOVOTEST МШ-225

Молоток Шмидта NOVOTEST МШ – прибор, использующий самый популярный в мире неразрушающий метод измерения прочности строительных материалов (в первую очередь бетона) – метод Шмидта. Он заключается в измерении высоты отскока бойка после ударного воздействия на поверхность исследуемого материала с нормированной (известной) энергией удара.

С помощью градуировочных таблиц поставляемых с прибором значение высоты отскока переводится в значение прочность бетона (ГОСТ 22690). Такой прибор не разрушает исследуемые материалы и позволяет оперативно производить измерения в месте складирования этих материалов либо исследовать уже созданные строительные конструкции (стены, полы, потолки и т.п.) в помещениях и на открытом воздухе.

Склерометр имеет высокую точность показаний, надежную конструкцию и очень прост в использовании. Метод измерения прибором соответствует ГОСТ 53231-2008, ГОСТ 22690, ISO/DIS 8045, EN 12 504-2, ENV 206, DIN 1048, ASTM D 5873 (горные породы), ASTM C 805.

NOVOTEST МШ имеет 3 модификации (модели), различающиеся значениями энергии удара и позволяющие подобрать прибор в зависимости от характеристик материала, который предстоит исследовать.

С помощью специализированной калиброванной наковальни (дополнительная опция) пользователь всегда может самостоятельно проверить работоспособность и точность показаний склерометра.

НАЗНАЧЕНИЕ:

Измерение прочности:

• бетона
• кирпича
• камней и каменных блоков
• горных пород
• раствора в швах кирпичных кладок

Прибор позволяет контролировать однородность материала, определять зоны плохого уплотнения и тд.

ОСОБЕННОСТИ:

• самый распространенный метод измерения прочности строительных материалов в мире
• высокая точность измерения
• проверенная и надежная конструкция
• простое применение, не требующее специальных навыков
• не большие габариты и вес прибора
• 3 модификации с различными значениями энергии удара
• шлифовальный камень для подготовки поверхности в комплекте

Варианты применения в зависимости от энергии удара:

МШ-225 – самый “мощный” и наиболее распространенный молоток Шмидта. Применяется для измерения прочности бетона толщиной 70-100мм и больше. Используется для измерения прочности массивных горных пород. Энергия удара – 2207Дж (2,207 Нм).

Устройство прибора:

1. Индентор (ударный плунжер)
2. Контролируемая поверхность
3. Корпус
4. Ползунок с направляющим стержнем
5. Конусная часть корпуса
6. Кнопка-стопор
7. Направляющий шток бойка
8. Установочная шайба
9. Колпачок
10. Разъемное кольцо
11. Задняя крышка
12. Пружина сжатия
13. Предохранитель
14. Боёк
15. Фиксирующая пружина
16. Ударная пружина
17. Направляющая втулка
18. Войлочное кольцо
19. Окно со шкалой Шмидта
20. Сцепляющий винт
21. Контргайка
22. Штифт
23. Пружина предохранителя

Сервисное обслуживание

Одним из приоритетных направлений в деятельности нашей компании является обеспечение технического обслуживания приобретенного у нас оборудования. Мы имеем собственную сервисную службу, так как считаем, что профессиональное решение вопросов технического обслуживания обеспечивает рост доверия наших клиентов.

Наши технические специалисты бесплатно проведут инструктаж операторов и помогут подготовить оборудование к запуску. При необходимости расскажут о технике безопасности и о том, как эксплуатировать прибор наиболее эффективно . Перед покупкой откалибруем прибор непосредственно под ваши задачи, что позволит достичь максимальной точности вашего анализа. Оказываем услуги по первичной поверке.

Кейс “Анализ промышленных выбросов”

На сегодняшний день действует строгий регламент, устанавливающий ограничение объемов выбросов в атмосферу отработавших газов, в связи с чем к нам обратилась промышленная организация с просьбой – помочь решить задачу по предотвращению предельных показателей содержания компонентов- «загрязнителей».

Результаты Действительно, поставленная задача была решена – после проведения внутреннего исследования с помощью газоанализатора TESTO-350, организация сократила количество вредных показателей и успешно прошла официальную проверку. Клиент был доволен прибором, оставив немного впечатлений и положительный отзыв нашим специалистам : Газоотводный тракт TESTO-350 включает в себя целых шесть ячеек определения вредных примесей. Определяется концентрация CO, SO2, SH, NO, NO2, H2 с указанием температуры отходящих газов. В течение 4-5 минут можно узнать концентрацию газов от одного источника, что на мой взгляд — очень быстро! Прибор оснащен своим зондом из нержавеющей стали, выдерживающий температуру до 400 градусов С. Портативность конструкции позволяет легко перемещать газоанализатор от одного объекта к другому. Спасибо специалистам «ЛТК» за помощь в подборе «идеального» газоанализатора.

Средняя цена на рынке

Самыми дорогими считается оригинальная продукция Proceq SA: в среднем от 75-140 тыс. руб.

Отечественные марки можно купить по приемлемой цене:

• ОМШ-1 можно найти даже за 11 тыс., а в среднем он стоит около 15 тыс.;
• электронный ОМШ-1Э это уже около 40 тыс.;
• RGK: около 16 тыс.;
• серия МШ: от 20 тыс.

Если есть намерение купить элитный склерометр от Proceq SA, возможно, следует задуматься, не приобрести ли ультразвуковой твердомер, так как его цена будет даже ниже, чем у большинства экземпляров от данного швейцарского производителя. Если же брать продукцию обычных брендов, то, конечно же, она намного дешевле.

Принцип действия

Все инструменты подобного типа (включая и известный молоток Кашкарова) используют результаты пластической деформации бетона под действием ударных нагрузок. Благодаря сферической форме шарика, эти деформации локализуются в малой зоне, в связи с чем их можно считать однородными. Диаметр отпечатка, оставленного шариком, будет определять прочность бетона.

Тест с применением молотка Физделя необходимо проводить на участках, прочность которых определяет прочность всего сооружения. К выбранным участкам предъявляются следующие требования:

• Поверхность должна быть ровной и гладкой, тщательно очищенной от прилипших частиц.
• Подготовленную поверхность обрабатывают водой до удаления слоя затвердевшего известкового молока.
• Минимальная площадь испытуемой поверхности составляет 400 см2; этого достаточно для повторения испытания не менее 8…10 раз.
• К участку, выбранному для тестирования, не должны примыкать торцевые части бетонных элементов, углы и острые кромки. Поры в материале должны отсутствовать.
• Расстояния между осями смежных отпечатков не могут быть менее 35…40 мм (для железобетона – 40….45 мм).

Эффективность метода зависит от однородности бетона: при наличии крупного заполнителя – щебня фракций от 30 мм и более – точность результата будет невысокой.

Принцип работы молотка Шмидта

Молоток Шмидта работает по принципу упругого отскока, который основан на измерениях поверхностей бетона на его твёрдость. Этот способ позаимствован из практики измерения степени прочности металла. Заключается он в воздействии ударами с помощью специального ударника по сферическому штампу, который предварительно прижимается к бетону.

Склерометр устроен таким образом, что после удара по бетону специальная система пружин позволяет ударнику осуществлять свободный отскок. При этом величина обратного отскока характеризует степень твёрдости оцениваемого материала. А с помощью установленной на прибор градуированной кривой вычисляется прочность бетона.

Конструкция молотка Шмидта включает в себя:

1 – ударный плунжер или индентор.

2 – бетонная поверхность, над которой проводят контроль прочности.

3 – корпусная часть.

4 – ползунок, оснащённый направляющими стержнями.

5 – конус корпусной части.

6 – кнопка-стопор.

7 – шток бойка, обеспечивающий направление работы инструмента.

8 – шайба для установки бойка.

9 – колпачок.

10 – кольцо для разъёма.

11 – задняя крышка инструмента.

12 – сжимающая пружина.

13 – предохраняющая часть конструкции.

14 – боек, имеющий определённую массу.

15 – пружина для фиксации.

16 – ударяющая пружина.

17 – втулка, направляющая работу молотка.

18 – войлочное кольцо.

19 – дисплейное окно, показывающее шкалу Шмидта.

20 – винт для сцепления.

21 – контрольная гайка.

22 – штифт.

23 – предохраняющая пружина.

В целом работа молотка основана на вычислении ударного импульса, который возникает при приложении нагрузки. Удар производят о твёрдую поверхность (бетон), без наличия металлической арматуры и замеряют высоту отскока бойка, дающую показание прочности бетона на сжатие.

Схема работы с молотком Шмидта заключается в следующем:

• ударный механизм прибора приставляется к исследуемой поверхности;
• двумя руками производиться плавный нажим на молоток по направлению к поверхности бетона до момента появления удара бойка;
• после чего на шкале высвечиваются показания;
• для более точных результатов показания снимаются 9 раз.

Измерения следует проводить на небольших участках, которые предварительно расчерчиваются на квадраты, каждый из которых, подвергается исследованию. Все показания прочности фиксируются, а затем сравниваются. Расстояние между ударами должно быть не менее 25 мм. Иногда полученные данные могут иметь определённые отклонения либо быть одинаковыми. По полученным результатам испытаний определяется среднее арифметическое. Если при испытаниях удар бойка произошёл на пустоте заполнителя, то такие данные не следует учитывать, а удар повторить в другом месте.

среда, 31 марта 2021 г.

Расшифровка показаний

Как расшифровывать результат (цифру, на которой остановился ползунок):

• нужно взять среднюю величину от 10 до 16 или от 8 до 10 (для некоторых моделей количество рекомендуют разное, нужно читать инструкцию) значений отскока R. ГОСТ 22690 предписывает 9 замеров;
• дальше нужно рассчитать среднюю величину, при этом удаляют из исчислений 3 максимальных и 3 минимальных значения;
• среднее значение отскока Rm сопоставляют с градуировочными графиками (кривые перевода) и находят там соответствующую ему прочность на сжатие (может иметь разброс от ±4 до ±8 н/мм2). При этом обязательно надо учитывать поправки на угол положения твердомера (α);
• затем можно посмотреть таблицы, какая прочность соответствует марке/классу бетона, такие данные в избытке есть в сети в свободном доступе.
