Многопильные станки по дереву

1 Устройство и принцип действия многопильного станка

Исполнительный механизм многопильного станка представлен несколькими пильными дисками, которые фиксируются на валу вращения. Диски размещены в вертикальной плоскости, при пропуске заготовки они выполняют ее продольный распил. На таком оборудовании можно обрабатывать 2-4 скатный брус высотой до 300 и шириной до 800 мм, агрегаты промышленного класса без проблем пропускают даже мерзлое дерево.

Характерной особенностью всех многопильных станков является высокая производительность, что делает их востребованными на разного рода производствах. Все многопилы оснащаются системой механизированной подачи заготовки, в современных моделях скорость подачи нередко превышает 20-25 м/мин.

Схема многопильного станка

Несложные подсчеты указывают на то, что при такой скорости подачи бруса 10*30 см за рабочую смену продолжительностью в 8 часов можно обработать до 200 кубометров древесины. Подобная интенсивность рабочего процесса выдвигает повышенные требования к конструктивному устройству станка и особенно к пильным дискам, которые редко выдерживают больше 2-3 рабочих смен без заточки.

Для оснастки многопилов используются специальные зубчатые диски из твердосплавной стали. Зубья необходимы для предотвращения заклинивания диска в процессе обработки, поскольку конструкция самого станка не предполагает наличия расклинивающих ножей.

Многопильные станки чаще всего комплектуются дисками диаметром 300-500 мм. Современные агрегаты развивают скорость вращения вала до 5000 об/мин, при этом сам вал вращается в сторону подачи обрабатываемой заготовки. Для уменьшения износа пильных дисков некоторые агрегаты могут оснащаться системой подачи смазочной жидкости в распиловки.

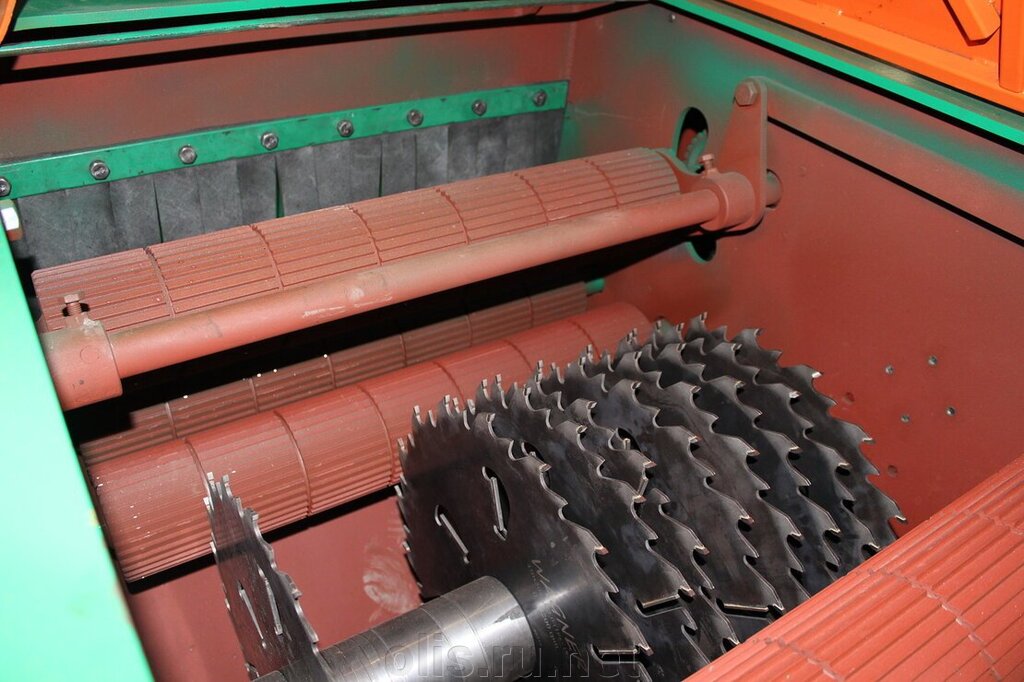

Пильные диски станка

Также существует двухвальный многопильный станок, оснащенный двумя параллельными друг другу валами вращения — один с верхней, второй с нижней стороны. Такие агрегаты используются в двух случаях — при необходимости обработки особо толстого бруса либо при потребности уменьшения толщины пропила, так как их конструкция позволяет использовать тонкие пильные диски.

1.1 Особенности эксплуатации многопилов

Дисковый многопильный станок является оборудованием высокой производительности, при эксплуатации которого важно не допускать ошибок. Чаще всего неопытные мастера сталкиваются с тем, что пильные диски «горят», в результате чего образуется дым и гарь, а сами диски моментально тупятся либо деформируются. Причиной данной внештатной ситуации является использование некачественных комплектующих либо неправильный выбор угла заточки режущей кромки диска

Проблема может заключаться и в превышении допустимой скорости подачи заготовки

Причиной данной внештатной ситуации является использование некачественных комплектующих либо неправильный выбор угла заточки режущей кромки диска. Проблема может заключаться и в превышении допустимой скорости подачи заготовки.

В конструкции многопильных агрегатов электропривод и пильный вал соединены между собой ременной передачей, посредством которой валу сообщается крутящий момент. Ремень выполняет функцию предохранителя при заклинивании пильного диска — она начинает проскальзывать, тем самым предотвращая поломку диска и перегрев двигателя.

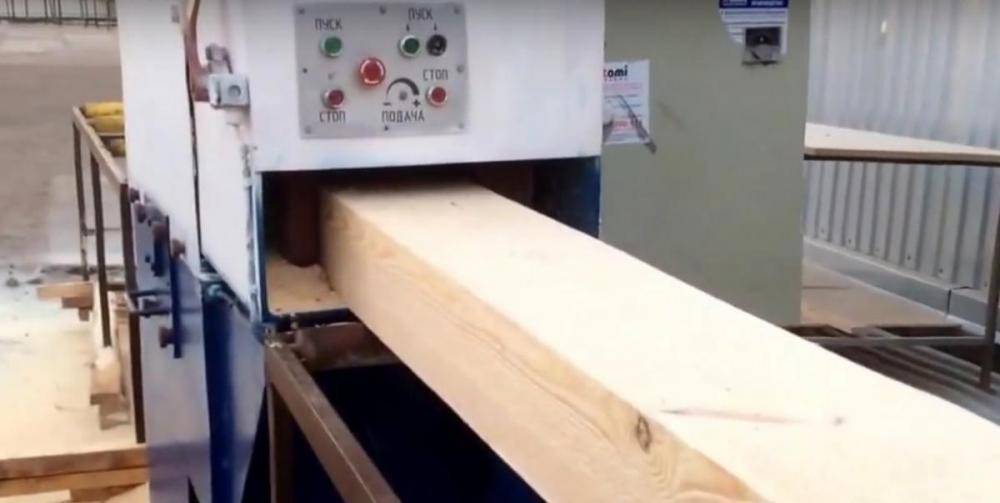

Обработка бруса в многопильном станке

Учитывайте, что при эксплуатации многопильного агрегата зарубежного производства недопустима замена передаточных ремней на отечественные аналоги, так как на западе используются ремни отличающегося стандарта. Отличия в форме ремней приводят к снижению КПД станка из-за потери передаваемой мощности (мощность электропривода в агрегатах промышленного класса варьируется в диапазоне 60-100 кВт)

Запуская многопильный станок необходимо каждый раз проверять натяжение ремней, поскольку их чрезмерная растяжка вызывает ускоренный износ опорной части вала вращения.  Существуют агрегаты с удлиненным валом и дополнительной опорой, они стоят на порядок дороже, но при этом обеспечивают большую производительность при обработке особо широких заготовок.

Любой многопильный станок при работе дает большое количество стружки на выходе, доля которой может превышать 15% от общей массы древесины. Это основной недостаток таких агрегатов, являющихся платой за их высокую производительность.

В течении одной смены на производстве может вырабатываться свыше 15-ти кубометров стружки, которую не каждый деревообратывающий цех сможет реализовывать в таких объемах. Также отходами являются крайние части бруса, обрезаемые боковыми пильными дисками.

Как правильно эксплуатировать многопил

Дисковый многопильный станок ввиду своей высокой производительности требует внимательного и бережного отношения к себе. Начинающие часто сталкиваются с тем, что диски начинают “гореть”, появляется гарь в помещении и режущие элементы быстро тупятся и деформируются.

Поводом для возникновения данной ситуации может служить использование некачественных деталей или неверная установка угла заточки режущей кромки пильного диска. Также причиной может служить и переизбыток скоростного режима подачи древесины.

Электрический привод и диск связаны между собой ремнем, который обеспечивает крутящий момент валу. Сам же ремень еще является как бы «предохранителем» при заклинивании диска (он проскальзывает и предохраняет от перегрева электродвигатель и поломки дисковой пилы).

Помните, что на станки многопилы импортного производства не подходят отечественные ремни, то есть поменять импортный на отечественный не получится, так как заводы-изготовители производят ремни разных стандартов. Соответственно, импортное распиловочное оборудование требует больше расходов на обслуживание и ремонт. Различие в виде ремней уменьшает коэффициент полезного действия агрегата по причине потери мощности (мощность электропривода промышленных образцов колеблется от 60 до 100 кВт).

Перед началом работы нужно проверить натяжение ремней, так как их значительная растяжка приводит к быстрому износу опорного элемента механизма вращения. Выпускаются станки в комплектации со вспомогательной опорой и более длинным валом, их цена несколько дороже, но они выделяются большей пропускной способностью при распиловки широкой древесины.

У нас на производстве, за одну рабочую смену производилось до 15 кубических метров опилок, реализовать такое кол-во сможет не каждых цех по обработке заготовок. Также к отходам относят края заготовки, которые обрезаются боковыми дисками. Об этом подробней в следующей главе.

Устройство и принцип работы многопильных станков

Рассмотрим главные рабочие механизмы данного деревообрабатывающего станка.

Станина – содержит основные составляющие данного оборудования.

Силовой агрегат – производит вращательное или возвратно-поступательное движение пил, обрабатывающих материал. Приводит в движение блок подачи заготовки.

Режущий элемент – включает 1 или более валов, где устанавливают пильные диски.

Принцип работы многопильного станка

Принцип установки пил для пиления досок в размер

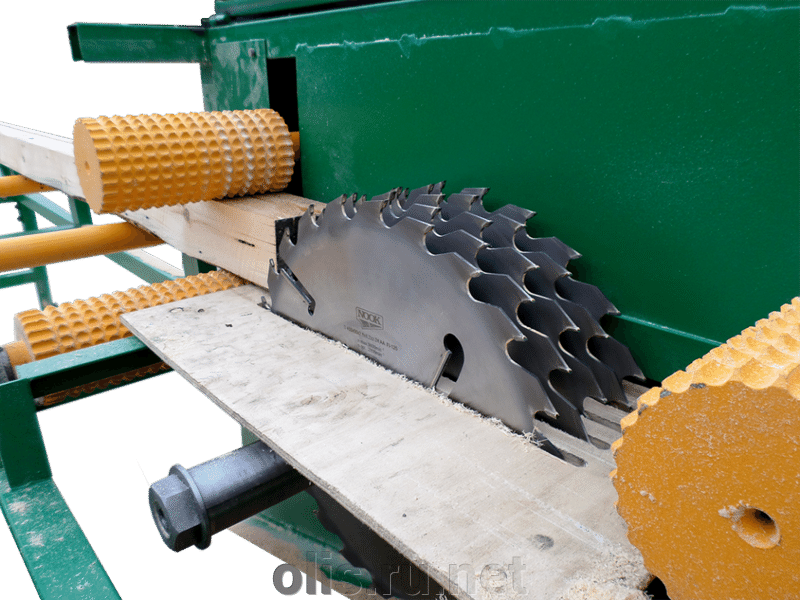

Пакеты дисковых пил

Механизм, осуществляющий подачу заготовки. Чем больше заготовка для распила, тем мощнее должен быть этот узел.

Также это оборудование оснащено 6-ю валами: четыре подающих и два принимающих вала. На отверстие, через которое подается заготовка, установлена когтевая защита (она нужна для исключения возможности нанесения вреда здоровью оператора и вылета обрабатываемого изделия из станка), а на выходе – специальная защитная штора. Дисковый вал для обеспечения безопасности покрывается площадкой с прорезями для режущего инструмента. Устройство оборудования таким образом, препятствует проникновению различных крупных отходов пиления в контейнер для опилок. Существует возможность подключения стружкоотсосов, если это необходимо.

Суть работы многопильных станков заключается в горизонтальной подаче заготовок. Они жестко зажимаются вальцами для фиксации в верхней и нижней частях. Распил производится при помощи вращения пильной части станка, где находится режущий инструмент. Скорость подачи заготовки составляет около 30-70 м/мин.

Такое оборудование возможно сделать и своими руками, если чувствуете уверенность в себе и своих способностях. Многопил, изготовленный самостоятельно, может быть использован для обработки различных кромок, продольного пиления дерева и других операций.

Дисковый многопил — распускает в развал брёвна на необрезные доски

Многопильный бревнопильный станок Yuanchuang 15-35 (55х55 кВт) позволять распускать брёвна в развал на необрезные доски. Брусовал с автоматической подачей заготовки, предназначен для получения лафета, необрезной доски и горбыля из круглого бревна диаметром от 150 до 350 мм. Привод пильных дисков осуществляется от 2-х электродвигателей мощностью 55 кВт каждый. Режущим инструментом является дисковая пила как простая, так и со стелитовыми напайками отечественного или импортного производства.

Цена указана с доставкой до г. Красноярск!

Дисковые пилы и подающие (приводные) конвейера в комплект поставки не входят!

Каждая товарная позиция рассчитывается на момент обращения. Цены могут варьироваться в зависимости от курсов валют.

Назначение двухвального многопильного бревнопильного станка Yuanchuang MJY

Станок применяется на лесопильных и деревообрабатывающих предприятиях в качестве пилорамы первого ряда проходного типа.

  • Лесопильные и деревообрабатывающие предприятия.
  • Леспромхозы и малые предприятия по переработке древесины.
  • Производители стройматериалов и мебели.
  • Ремонтно-строительные фирмы.
  • Фермерские хозяйства.

Схема обработки

Схема обработки станка может быть классическая — вразвал, когда на выходе станка необрезная доска. А также схема может быть — лафетная, когда на выходе станка из центра бревна выпиливается лафет, а по краям от него необрезная доска.

Рекомендуем приобрести дополнительно

Главным расходным материалом брусующих станков являются дисковые пилы. Пилы требуют к себе особого внимания, их нужно периодически точить, чтобы получаемый пиломатериал был высокого качества. Также мы дополнительно рекомендуем приобрести с многопильным брусующим станком MJY 15-35:

Технические характеристики MJY 15-30
Минимальный диаметр бревна, мм150
Максимальный диаметр бревна, мм350
Диаметр дисковых пил, внеш/внутр, мм500/80
Максимальная длина бревна, мм6000
Установленная мощность, кВт 55+55
Общая мощность, кВт112,2
Скорость подачи, плавно-регулируемая, м/мин4-8
Способ подачиавт/полуавт
Габаритные размеры, мм
Длина4500
Ширина1700
Высота1700
Масса, кг 3000
Объем, м 313

Лесопильные линии и заводы производства Китай, здесь можно купить бревнопильные двухвальные многопильные китайские станки.

Купить дисковый двухвальный бревнопил китайский с доставкой по России.

Станки бревнопильные двухвальные от производителей Китая.

Работа на брусующем многопильном станке видео

Особенности и преимущества MJY 15-35

Брусующий многопил Yuanchuang MJY 15-35 обладает высокой производительностью за счет симметричной резки заготовок с двух сторон за один проход. Станок стационарного типа. Расстояние, между пилами фиксированное, устанавливается при помощи проставок (разлучек) необходимой ширины. Нижний и верхний шпиндели дисковых пил приводятся от электродвигателей мощностью 55 кВт каждый. Бревно укладывается по центру стола и пилится вразвал с двух сторон при подаче в пильный блок, при этом на выходе получается необрезные доски. Можно с помощью проставок выпиливать лафет, как это делают обычные брусующие станки. Перемещение бревна по направляющим осуществляется с помощью подающих конвейеров. Прижим заготовки обеспечивается перед заходом в пильный блок и при выходе из него. Конструкция станка рассчитана на распиловку брёвен максимально до 6 м длиной.

Использование двух вальной схемы пиления позволяет использовать пилы меньшей толщины .
V-образная конструкция пластин подающего конвейера, обеспечивает надёжную подачу материала в зону резания.
Изготовление главного вала происходит на высокоточном оборудовании, перед его установкой на станок, вал проходит динамическую балансировку, при работе, имеет высокую точность резания материала.

Комплект поставки

В базовой комплектации бревнопильного станка поставляется:

Гарантийный срок на электродвигатели, пильные валы и панели управления оборудованием — 12 месяцев со дня продажи. Гарантийный срок на другие детали — 6 месяцев. Для погрузки-выгрузки станка необходим кран с усилием не менее 5 тонн.

Бревнопильные станки производства Китай цена с доставкой по России. Купить китайский брусующий станок для распиловки бревна на необрезную доску. Станки бревнопильные от производителей Китая.

Источник

Как выбрать станок в соответствии с запросами

Если вы занимаетесь бизнесом в сфере лесопереработки, несомненно, прекрасно знаете, как важно иметь качественное оборудование, подходящее по всем параметрам. Необходимо заранее прикинуть, сколько леса за смену требуется перерабатывать. Станок должен соответствовать по мощности этим требованиям с запасом

Станок должен соответствовать по мощности этим требованиям с запасом.

Также учитывается, какие породы дерева будут обрабатываться. Сосна довольна мягкая, а дуб и лиственница более твердые. Соответственно, при постоянной работе с твердыми породами дерева нужно предусмотреть, какими дисками будет комплектоваться аппарат. Его можно уже при приобретении дополнить импортными или отечественными расходными материалами.

При изготовлении небольших деталей можно после раскроя материала использовать станки торцовочные по дереву для срезания угловых частей. И уже после этого вытачивать детали, имеющие округлую или цилиндрическую форму.

Необходимо предусмотреть, как будут затачиваться пильные диски. Фирмы, поставляющие станки, обычно предлагают и инструмент для заточки дисковых или прямых пил. Инструменты эти стоят определенную сумму, но если точить расходные материалы в сервис-центре или покупать новые, это не будет выгоднее.

Модели этого оборудования на рынке есть и отечественного, и зарубежного производства. Основные страны-изготовители:

  • Германия
  • Италия
  • Турция
  • Тайвань
  • Словения
  • Турция
  • Россия

Сфера применения многопильных станков

Данное оборудование обладает совершенно различными функциями, поэтому у него достаточно широкая область применения. Причём использовать такие станки можно не только в промышленности для массового производства материалов из дерева, но и в индивидуальных целях. Многое зависит от модели многопила, его мощности, а также количества пил, которыми оснащено оборудование и их расположения.

  • Нередко агрегат используется стационарно для распиловки крупных и широких досок на более короткие или узкие пиломатериалы.
  • Достаточно популярная схема использования станка на территории РФ заключается в применении многопила одновременно с кромкообрезным станком и лесопильной рамой. Суть в том, что на многопильный агрегат идёт сначала лафет, а уже с лафета производят готовые деревянные доски.
  • Также очень часто многопил используется одновременно с фрезерно-брусующими линиями. Последний вариант оборудования не из дешёвых. Именно поэтому его чаще всего используют на крупных деревообрабатывающих предприятиях. Принцип работы заключается в том, что многопил может распилить очень большой брус дерева на несколько отдельных заготовок.

Предприятия, оснащённые многопильными станками, существенно увеличивают производство качественных пиломатериалов, в результате чего возрастает уровень рентабельности и спрос на выпускаемые изделия.

Двухвальный многопильный станок ТОПОЛЬ-200

Рассмотрим подробнее устройство многопильных станков на примере дискового двухвального станка ТОПОЛЬ-200. Он используется на крупных и средних промышленных предприятиях. На станке Тополь-200 осуществляется распиловка двухкантных брусьев (лафетов) в толщину максимум 210 мм, при помощи дисковых пил.

Фактически станок является станиной, на которую установлены два приводных пильных вала с поставами дисковых пил. Каждый из пильных валов работает от отдельного электродвигателя, определенной мощности. Валы включаются по очереди. В описываемой модели может использоваться только один вал для распила лафета высотой до 120 мм.

Механизм протяжки лафета включает шесть приводных рябух, которые обеспечивают точное движение заготовки в пильной зоне без рывков, для получения высококачественного пиломатериала.

В месте выхода пиломатериала из пильной зоны находится специальная когтевая защита, которая гарантирует безопасность и предотвращает вылет пиломатериала.

Приобрести двухвальный многопильный станок можно в комплекте с дисковыми пилами различных производителей. Чаще всего устанавливаются дисковые пилы обычного исполнения сечением 350 мм. Покупка стандартных пил с цилиндрической посадкой (без доработок, шпонок и прочих крепежных отверстий), даст возможность значительно уменьшить расходы на инструмент.

Также при покупке стоит обратить внимание на наличие в комплектации лазерного указателя пропила, который позволяет ускорить процесс установки заготовки, а также увеличит процент полезного выхода продукции

Таблица технических характеристик многопильного станка ДК-160(45кВт)
Технические характеристики
Ширина обрабатываемого материала:

-наибольшая, мм

-наименьшая, мм

430,(500)

10

Толщина обрабатываемого материала:

-наибольшая, мм

-наименьшая, мм

160

50,(16)

Длина обрабатываемого материала, мм, не менее1000
Скорость резания, м/c, не менее74
Номинальная скорость подачи, м/мин5, 8, 13
Количество пил, шт., не более8
Расстояние между крайними пилами, мм, не более430,(500)
Диаметр пил, мм, наибольший500
Номинальный диаметр посадочной шейки под инструмент, мм80
Номинальное расстояние от пола до рабочей поверхности стола, мм910
Норма обслуживания, чел2
Род тока питающей сетипеременный трехфазный
Номинальная частота тока, Гц50
Номинальное напряжение сети, Вт380
Кол-во электродвигателей шт3
Электродвигатель главного привода (пильного вала) номинальная мощность, кВт45
Номинальная частота вращения, обр./мин2850
Электродвигатель привода подачи (подающих рябух):

-номинальная мощность, кВт

-номинальная частота вращения, об/мин

2,2

1000

*Электродвигатель подъемопускание подающих вальцов:

-номинальная мощность, кВт

-номинальная частота вращения, об/мин

0,55

1000

Суммарная мощность электродвигателей, кВт47,75
Масса, кг2050
Габаритные размеры:

-длина, мм

-ширина, мм

-высота, мм

1700

1300

1650

Область применения

Оборудование используют как для массового производства, так и для индивидуального. Здесь главное опираться на выбор модели, количество пил и подходящая мощность. Контрольный орган в сфере закупок, утверждает, что Акула многопил отзывы собрал от довольных потребителей значительно больше, чем его аналоги.

Допускается к работе как самостоятельно, так и в комплексе. Многопил используют одновременно с кромкообрезным агрегатом. Затратный вариант – с фрезерно-брусующими линиями, это позволяет распилить больной брус на несколько заготовок.

Виды оборудования

Брусующие станки пилят брёвна вдоль. Брус выходит с 2-мя кантами, 2-мя горбылями и 2-мя необрезанными досками. Весь процесс занимает 5-6 минут.

Рамные многопилы делят один крупный брус на несколько небольших досок.

Дисковые станки предназначены для распила брёвен на обрезные материалы.

При выборе многопильного станка технические характеристики должны соответствовать требованиям предприятия.

Выбор модели

Для производителя важно выпустить в свет оборудование с высокопрочного металла. Толщина металлоконструкции — это явный показатель надёжности. Литьё намного лучше, чем сварочная сборка

Если стенки металла тонкие и вес соответственно меньше, то станок не выдержит испытание на прочность

Литьё намного лучше, чем сварочная сборка. Если стенки металла тонкие и вес соответственно меньше, то станок не выдержит испытание на прочность.

  • Размеры станка выбирают под габариты помещения.
  • При выборе модели главное количество режущих инструментов – пил, которые можно подключать параллельно.
  • Величина заготовок, помещаемых в установку.
  • Допустимые свойства древесины – вес, плотность, ширина.
  • Мощность – один из главных критериев.
  • Возможность перестроения расстояния между распилочными дисками. А также их размеры и диаметр.
  • Скорость и время распила.
  • Метод закладки заготовок.
  • Одновальный или двухвальный. Первый проще в работе.

Двухвальный

Дисковый многопильный станок Акула применяют для пиления двух, трёх и четырёх-кантного бруса. Толщина бруса до 210 мм. Двухвалковый принцип работы допускает использовать диски с маленькой шириной распила. Выпуск завершённого сырья увеличивается по сравнению с одновальными станками.

Для эффективной работы используется двигатель с меньшей мощностью, чем одновальный.

Для плотных сортов дерева предусмотрены контрольные приборы, предотвращающие перегруженность установки.

2 Распространенные многопильные станки — обзор моделей

Многопильный станок повсеместно используется в условиях современной деревообрабатывающей промышленности. Среди наиболее востребованных на сегодняшний день моделей такого оборудования выделим:

  • ЦМ-200;
  • ЦДК 5-3;
  • Авангард РМ-50;
  • ЦРМ 150;
  • «Илья Муромец».

Авангард РМ-50

Многопильный станок ЦМ-200 — оборудование промышленного класса мощностью 90 кВт (цена станка — от 700 тысяч). Данный агрегат способен обрабатывать до 140 кубов древесины в течении 8-ми часовой смены. ЦМ-200 отличается повышенной надежностью, его корпус выполнен из стали толщиной 25 мм, что обеспечивает износостойкость и отсутствие вибраций при работе. Диаметр комплектного пильного диска — 630 мм, количество пил — 7 шт. Скорость подачи заготовки регулируется в диапазоне 6.3-12 м/мин. Также производится многопильный станок ЦМ-120, отличающийся меньшей производительностью.

ЦДК 5-3

В качестве альтернативы ЦМ-200  при обработке бруса малого сечения можно рассматривать многопил ЦДК 5-3 производства Тюменского Станкостроительного Завода. Данный агрегат предназначен для распила бруса толщиной до 120 и шириной до 500 мм, он работает с пилами диаметром 315-400 мм в количестве 5 штук. Скорость подачи — от 5 до 18 м/мин, производительность — до 10 кубом древесины за смену.

Крупным предприятиям рекомендуем серию станков ЦРМ, в которую входят модели ЦРМ 150, 180 и 200. Данные агрегаты отличаются между собой максимальной толщиной обработки и мощностью электродвигателей, которая составляет 56, 76 и 91 кВт соответственно. Станки работаю пилами диаметром 500-600 мм, модель ЦРМ-150 комплектуется 7-ью пилами, в ЦРМ-150 и 200 установлено по 10 дисков. Каждая из моделей обрабатывает 6-20 метров бруса в минуту.

Многопил “Илья Муромец

В средней ценовой категории заслуживают агрегаты серии «Илья Муромец», которые предназначены для эксплуатации в качестве станков второго ряда. Хорошо зарекомендовал себя станок «Муромец-2», который укомплектован пилами диаметром 500 мм в количестве 8-ми штук. Параметры обработки: ширина до 500 мм, толщина до 200 мм, длина до 840 мм. На вторичном рынке данная модель оценивается в 300-350 тыс. рублей.

2.1 Нюансы технического облуживания

Многопильные станки нуждаются в регулярном техническом обслуживании, особое внимание необходимо уделять элементам конструкции находящимся в постоянном трении — транспортировочным вальцам, опорам рычагов и зубчатым передачам. Каждый из производителей указывает периодичность смазки узлов трения и замены смазочных материалов в передаточных коробках и редукторах. Данные сроки необходимо неукоснительно соблюдать

Данные сроки необходимо неукоснительно соблюдать

Также в технической инструкции к агрегату вы найдете рекомендованные сроки замены подлежащих износу элементов — ремней, цепей и т.д

Данные сроки необходимо неукоснительно соблюдать. Также в технической инструкции к агрегату вы найдете рекомендованные сроки замены подлежащих износу элементов — ремней, цепей и т.д

Каждый из производителей указывает периодичность смазки узлов трения и замены смазочных материалов в передаточных коробках и редукторах. Данные сроки необходимо неукоснительно соблюдать. Также в технической инструкции к агрегату вы найдете рекомендованные сроки замены подлежащих износу элементов — ремней, цепей и т.д.

Ежедневно необходимо производить очистку станка от пыли и стружки, удалять с корпуса грязь и смолу. Стружка является наиболее частой причиной блокировки пильных дисков и вала, поэтому пренебрегать чисткой станка недопустимо.
