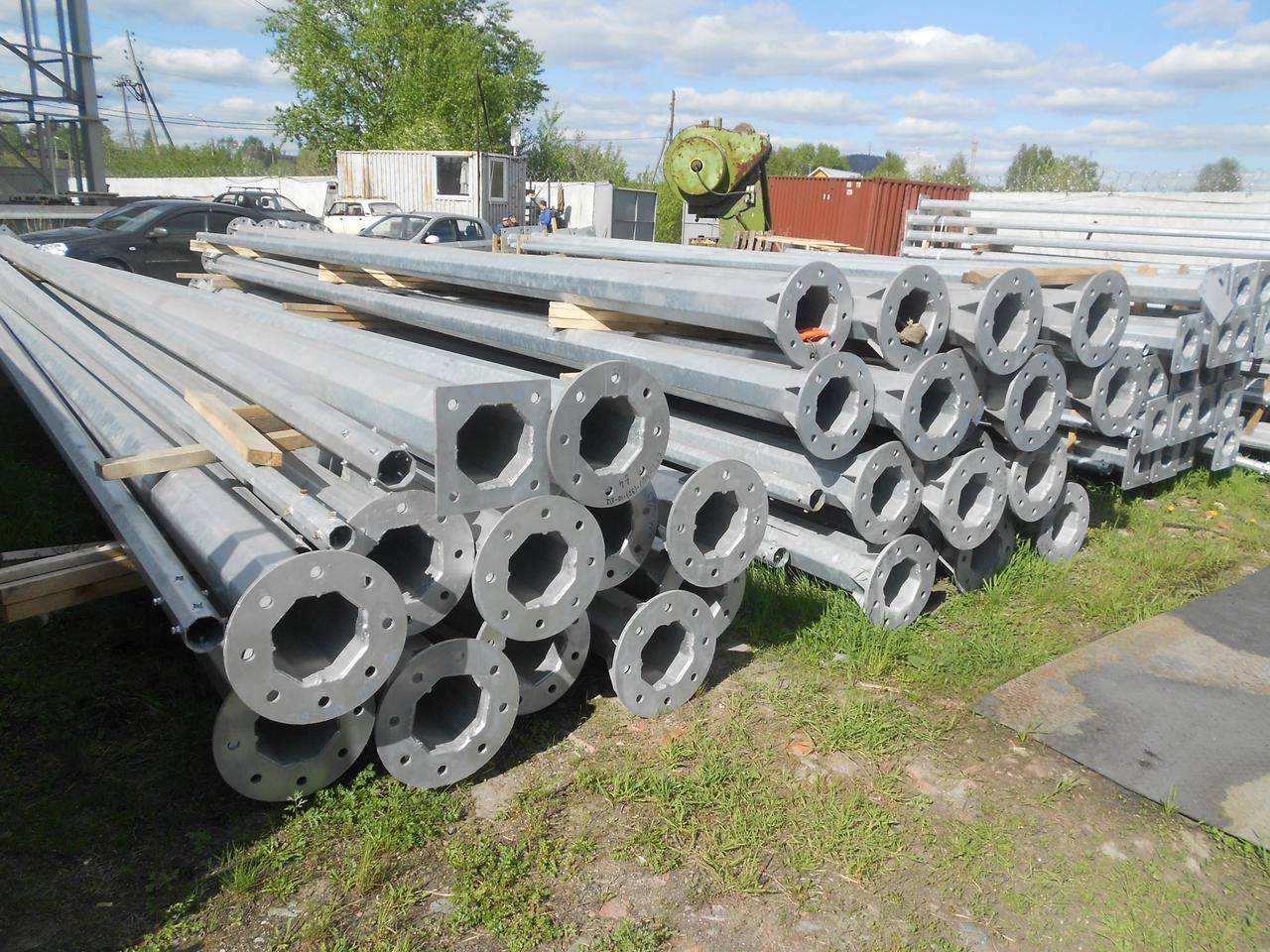

Многогранные стальные опоры — изделия с широкой сферой применения

Виды и сфера применения опор ВЛ

Область использования и место установки металлических опорных конструкций ЛЭП зависят от особенностей исполнения, способа крепления кабеля и рельефа местности. В зависимости от назначения и фиксации проводов они бывают:

• Промежуточные. Служат для поддержания кабеля, который закрепляется зажимами. Они составляют до 80-90% от всех установленных на линии опорных конструкций.
• Анкерные. Изготавливаются для использования на особо ответственных участках ЛЭП. Они отличаются повышенной надежностью, служат для натяжения проводов и предназначены для восприятия продольных нагрузок. Благодаря натяжным зажимам обеспечивается жесткость закрепления кабеля ВЛ.

На концах ЛЭП размещают концевые опорные конструкции, а при смене направления линии из-за особенностей местности или инфраструктуры — угловые. Если угол поворота не превышает 20°, то устанавливают опоры промежуточного типа. При изменении направления ЛЭП от 20 до 90° в точках поворота используют анкерные опоры.

Для прокладки ЛЭП на участках со сложным рельефом предназначены специальные стальные опоры ВЛ. Они помогают организовать удобный и безопасный переход через русло реки, железнодорожные пути, овраги и другие объекты.

Металлические опорные конструкции используют для прокладки следующих линий:

• До 20 кВ — ВЛ, предназначенных для подачи электроэнергии потребителям.
• 35 кВ — ЛЭП, которые служат для подводки энергии к загородным и сельскохозяйственным объектам.
• 110, 150 и 220 кВт — распределительных ВЛ, обеспечивающих электроснабжение крупных населенных пунктов и предприятий.

ЛЭП 220 кВт выполняют также функции магистральных и служат для соединения распределительных пунктов и электростанций.

История создания

Первое упоминание о примитивных прообразах такого угломерного средства измерения встречается в старинных манускриптах, рассказывающих о путешествиях, открытии новых стран, звезд, мореплавании.

Из-за своего устройства инструмент получил название «sextans» (перевод с латинского означает шестой).

Сначала был изобретен компас для определения направления движения. При помощи часов высчитывали долготу, астролябии — широту, но они не давали точных результатов.

Ученые многих стран занимались усовершенствованием угломерных изделий. Но история сохранила только два имени тех, кто изобрел секстант одновременно, используя научный потенциал того времени. Это Джон Хэдли из Англии, Томас Годфрис из США.

Независимо друг от друга в 30-е годы XVIII столетия они разработали структуру октанта, сократив шкалу измерения до одной восьмой окружности, а капитан Камбел в 1757 году усовершенствовал изделие, уменьшив лимб до шестой части круга.

Это изделие стали называть морским секстаном, ставшим прародителем современных угломерных инструментов для навигации.

Принцип его действия, как предшествующего октанта, основан на принципе двойного отражения, изобретенным в 1699 году Исааком Ньютоном.

Отражательная оптическая система, состоящая из двух зеркальных поверхностей или призм, позволяет быстро, с точностью выполнять угловые измерения.

Разные модели отличаются:

• строением рамы,
• алидадой с осью,
• отсчетным устройством.

Сначала использовали только верньер – пластинку, где деления были короче, чем на главной шкале лимба. Современные производители оснащают изделия микрометрическими винтами, отсчетными барабанами, зубчатыми рейками.

Эти модели позволяют осуществлять угловой отсчет угла быстрее, но требуют специальной методики наблюдений, более тщательного ухода.

Сегодня для кораблей морского флота выпускают модели приборов с искусственным горизонтом ИМС, ИМС, изделия СНО, СНО-2М, СНО- М, перископические, новейшую конструкцию с осветителем секстанта СНО-Т тропикоустойчивого варианта.

Некоторые морские суда оснащаются немецкими моделями VEB и «Плат».

Принцип работы, классификация и разновидности

Для угловых измерений используют, кроме оптических, также и механические устройства. Измерения механическими квадрантами производятся при помощи поворачивающегося зубчатого сектора, на лицевой плоскости которого наносится измерительная шкала. Искомый угол наклона совмещают с ближайшим делением шкалы, после чего выполняют отсчёт показания.

При простоте устройства, механические квадранты обладают рядом эксплуатационных ограничений. Основными из них являются:

1. Предельный измерительный диапазон — от 0 до 90°, причём углы должны располагаться только в вертикальной плоскости.
2. Точность измерения сильно зависит от состояния измерительных поверхностей: их износа, загрязнения и т. д.
3. Измерение производится только после передвижения прибора на требуемое расстояние, в процессе чего могут появиться дополнительные погрешности.
4. Самостоятельная регулировка механического квадранта невозможна, необходимы специальные поверочные устройства.

В отличие от механических квадрантов, в приборах оптического действия используют визуальный принцип совмещения плоскостей – обычный или в виде цилиндра. При этом ориентируются на показания тарированной ампулы, внутри которой находится пузырёк с воздухом. По месторасположению этого пузырька относительно измерительной шкалы делают заключение о значении угла и направлении наклона измеряемой плоскости или поверхности. Особенность применения оптического квадранта – необходимость в его дополнительной фиксации.

Оптические квадранты серии КО производятся отечественной приборостроительной промышленностью. Обычно они имеют производственный ресурс до 6000 часов, и различаются своими эксплуатационными характеристиками.

Основные технические характеристики модели КО-1:

• Диапазон измеряемых углов, ° ±90;
• Цена деления основной шкалы, ° 1;
• Наибольшая длина измерительного основания, мм – 148.

Основные технические характеристики модели КО-10:

• Диапазон измеряемых углов, ° ±180;
• Цена деления основной шкалы, ° 1…5;
• Наибольшая длина измерительного основания, мм – 165.

Основные технические характеристики модели КО-30м:

• Диапазон измеряемых углов, ° ±120;
• Цена деления основной шкалы, ° 1;
• Наибольшая длина измерительного основания, мм –155

Основные технические характеристики модели КО-60м:

• Диапазон измеряемых углов, ° ±120;
• Цена деления основной шкалы, ° (регулируемая) 0,5…1,0;
• Наибольшая длина измерительного основания, мм –155

Индекс «м» в обозначении оптического квадранта означает, что устройство оснащено магнитным захватом. Для остальных моделей фиксация выполняется вручную.

Число после буквенного обозначения модели означает цену деления шкалы угломера в минутах (за исключением модели КО-1, где она приведена в градусах).

Какие бывают опоры освещения

Классификация опор освещения и требования к их исполнению представлены в стандарте ГОСТ 32947-2014. Дороги автомобильные общего пользования. Опоры стационарного электрического освещения. Технические требования. В частности, этим документом регламентируются особенности эксплуатации опор в зависимости от температурных условий, сейсмической активности, а также в агрессивной среде, влияющей на ресурс железобетонных конструкций.

Согласно стандарту опоры для организации освещения могут быть:

• металлические;
• железобетонные;
• композитные.

Металлические опоры — изготавливаются из листовой стали, и предназначены для установки в регионах, где минимальная годовая температура не опускается ниже -40°C. В зависимости от их длины и диаметра конструкции чаще всего собираются из одного, двух или трёх звеньев, соединяемых сваркой. В особых случаях используются опоры, состоящие из четырёх, пяти и более звеньев.

По назначению металлические опоры освещения делятся на силовые и не силовые. В первом случае конструкция используется как для установки осветительной техники, так и для крепления различных проводов — электрических, коммуникационных. Соответственно, не силовые опоры выполняются исключительно для монтажа освещения.

Металлические опоры классифицируются также в зависимости от их продольной формы и конфигурации поперечного сечения. По первому признаку они могут быть цилиндрической формы, или же конической с сужением к верхней части. В поперечнике опоры из металла могут быть либо круглыми, либо многогранными. Гранёные столбы делаются исключительно конической продольной формы.

Кроме этого, металлические опоры классифицируются по способу установки на прямостоечные и фланцевые. Первый тип устанавливается на месте методом бетонирования. Второй — крепится на предварительно забетонированные фланцы.

Железобетонные опоры — изготавливаются из бетона методом литья с применением армирования. Преимущественно изготавливаются для организации освещения в регионах с минимальными температурами до -55°C, а также в районах, где сейсмическая активность достигает 7 баллов. Железобетонные опоры также более устойчивы к ветровым и гололёдным нагрузкам, чем металлические.

По способу установки ничем не отличаются от металлических, и бывают двух типов — прямостоечные и фланцевые. Однако по продольной форме и конфигурации поперечного сечения имеют намного больше вариантов исполнения. В том числе, они могут быть круглыми, пирамидальными, призматическими, коническими.

Композитные опоры — изготавливаются из двух и более компонентов, чаще с применением стеклопластика. Отличаются многообразием форм и конфигураций, долговечностью, стойкостью к коррозионным нагрузкам и другими преимуществами. По назначению могут быть как силовыми, так и не силовыми. По способу крепления — аналогично с металлическими и железобетонными — прямостоечные и фланцевые.

Подробно о квадранте оптическом

Производители оборудования для инженерной геодезии и строительства выпускают разнообразные модификации средств измерения. Для расчетов можно использовать модель:

• механическую, где отвесную линию формирует стержень или струна с грузом,
• оптическую, оснащенную визирной трубкой,
• лазерную с видимым лучом в области спектра красного цвета.

Современный инструмент может быть дополнен различными приспособлениями и дополнительными деталями для повышения функциональности. Есть комбинированные модели, где сочетаются возможности оптики и лазера. Они отличаются:

• легкостью веса,
• компактностью размеров,
• влагостойкостью,
• эффективной защитой от пыли и перепадов температуры.

Одними из лучших в сегменте угломерных инструментов считаются оптические модели, обладающие отличным качеством, надежной конструкцией.

Квадрант ко 10 – надежный и удобный

Цена деления квадранта Ко10 составляет 10”, позволяет измерять углы в диапазоне 0-360, по сравнению с моделью КО-1 дает более точные данные.

Он одинаково функционирует при любом свете, но в отличие от более современных моделей только при температурном режиме от + 40 до — 10 градусов и не более 80% влажности. Предел абсолютной погрешности изделия составляет ±10.

Конструкция включает:

• основание,
• оптический элемент,
• внешний кожух, оснащенный окуляром,
• уровни.

Надежный корпус защищает оптику и механические детали. Отечественные модели оснащаются оптическими микрометрами с двусторонним отсчетом, что исключает эксцентриситет лимба.

Типы металлических опор ЛЭП

Классификация и разделение на типы у металлических опор довольно широкое.

По материалу они могут быть:

• Стальными;
• Из сплавов алюминия.

По конструкции

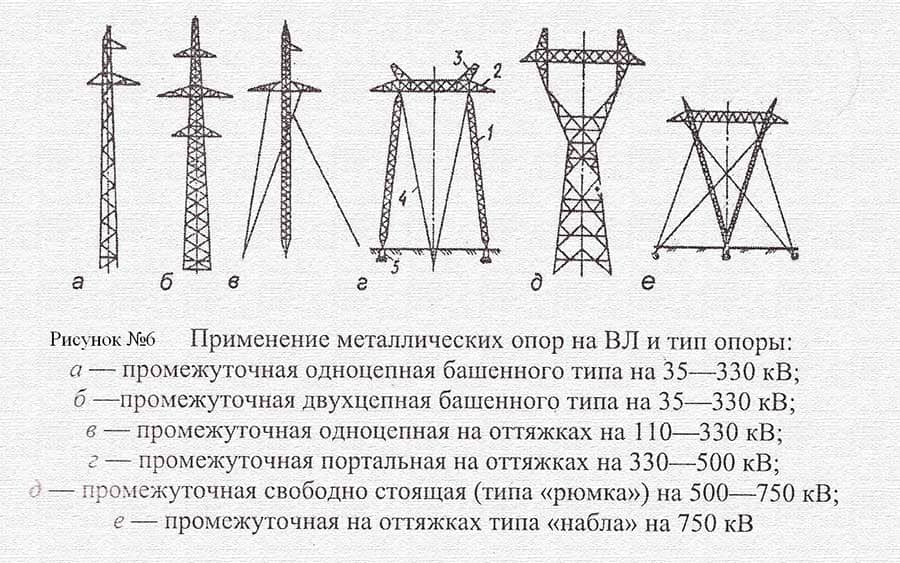

• Башенными (похожи на башню в Париже, с расширенной опорной частью). Правильное название: опора башенного типа;
• Типа столб. Такая опора имеет одинаковый поперечный размер по длине (ставится на растяжки, оттяжки) или сделана на конус с платформой под анкерное болтовое соединение.

Примечание: анкерное (фундаментное) болтовое соединение представляют собой специальные фундаментные болты закладываемые в бетонное основание под опору. Изготавливаются по ГОСТ 24379.1-2012. Вид анкерных болтов зависит от планируемых нагрузок. Наиболее мощные — это анкерные болты с плитой–основанием. Самые простые — болты прямые, которые можно установить на готовую плиту фундамента под опору. Заказать любой тип анкерных болтов, а также любые другие  металлоконструкции и металлообработку, вы можете в компании «Квалитет» в Самаре. Сайт компании http://kvalitet-63.ru.

• Металлическая опора портального типа. Используется для ЛЭП 330-550 кВ.
• Опора типа «Рюмка», для ЛЭП 330-750 кВ.
• Металлическая опора типа «Набла» или вантовая опора (набла – символ в виде перевёрнутого треугольника). Её используют в ЛЭП до 750 кВ.

Сразу нужно выделить, металлические опоры используемые «ближе к народу», в ЛЭП коттеджных и других загородных посёлков. Это металлические опоры свободностоящего монтажа анкерного типа, круглого или многогранного сечения.

Примечание: Свободностоящая опора устанавливается в котлован с ригелем или без него, а также на фундаментную площадку с закреплением анкерными болтами.

подъём металлической опоры методом вывешивания

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 8.016-81 Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

ГОСТ 380-2005 Сталь углеродистая обыкновенного качества. Марки

ГОСТ 1435-99 Прутки, полосы и мотки из инструментальной нелегированной стали. Общие технические условия

ГОСТ 2386-73 Ампулы уровней. Технические условия

ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики

ГОСТ 2875-88 Меры плоского угла призматические. Общие технические условия

ГОСТ 8026-92 Линейки поверочные. Технические условия

ГОСТ 9038-90 Меры длины концевые плоскопараллельные. Технические условия

ГОСТ 9378-93 Образцы шероховатости поверхности (сравнения). Общие технические условия

ГОСТ 9392-89 Уровни рамные и брусковые. Технические условия

ГОСТ 10905-86 Плиты поверочные и разметочные. Технические условия

ГОСТ 25557-2006 (ИСО 296:1991) Конусы инструментальные. Основные размеры

Примечание – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю «Национальные стандарты», составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Металлические опоры линий электропередачи по назначению

По занимаемому месту в линии электропередачи, металлические опоры делят на

• промежуточные,
• угловые,
• концевые,
• опоры ответвлений.

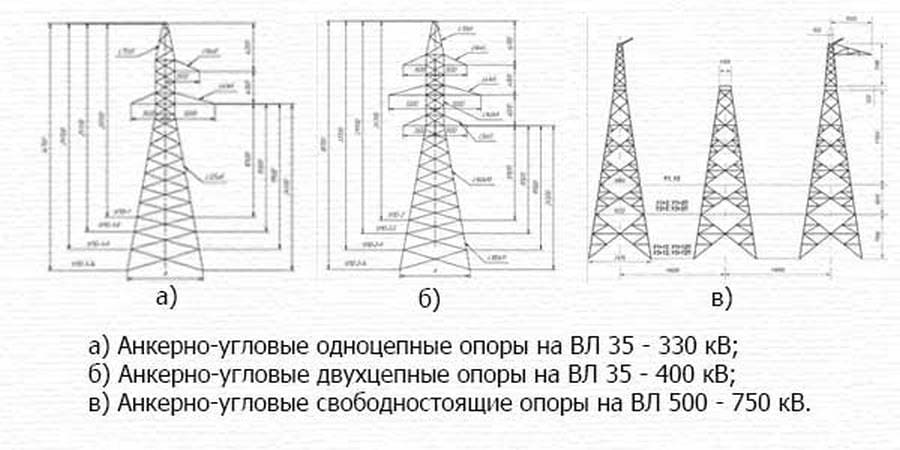

Часто опоры на которых оказывается повышенные нагрузки в линии — это угловые, концевые и опоры ответвлений, их называют анкерные опоры. Читаешь анкерная, понимай усиленная.
