Механический угломер инструментальный

Листочек в клеточку

На листике в клеточку легко можно сделать замеры тех же стандартных углов, что и в предыдущем варианте.

1. Определить 90 градусов будет легче всего – нужно просто нарисовать квадрат.
2. Проведя в квадрате диагональ можно получить угол 45 градусов.
3. Чтобы определить 30, 60 градусов нужно нарисовать прямоугольник (5 клеток в длину, 3 в высоту). Проведя в нем диагональ, получим угол 30 и 60 градусов. Если разделить линией угол 30 на 2 части, получим 15 градусов.

Полученные углы нужно вырезать и сравнить с заданным углом. Обычно, после прикладывания заготовок, получается, визуально определить примерные показатели.

Измерение углов угломером с нониусом

Угломер с нониусом является многомерным инструментом, предназначенным для измерения наружных и внутренних углов с точностью измерения до 2′. Такой угломер применяется для проверки только чисто обработанных поверхностей.

Для проверки исправности угломера необходимо:

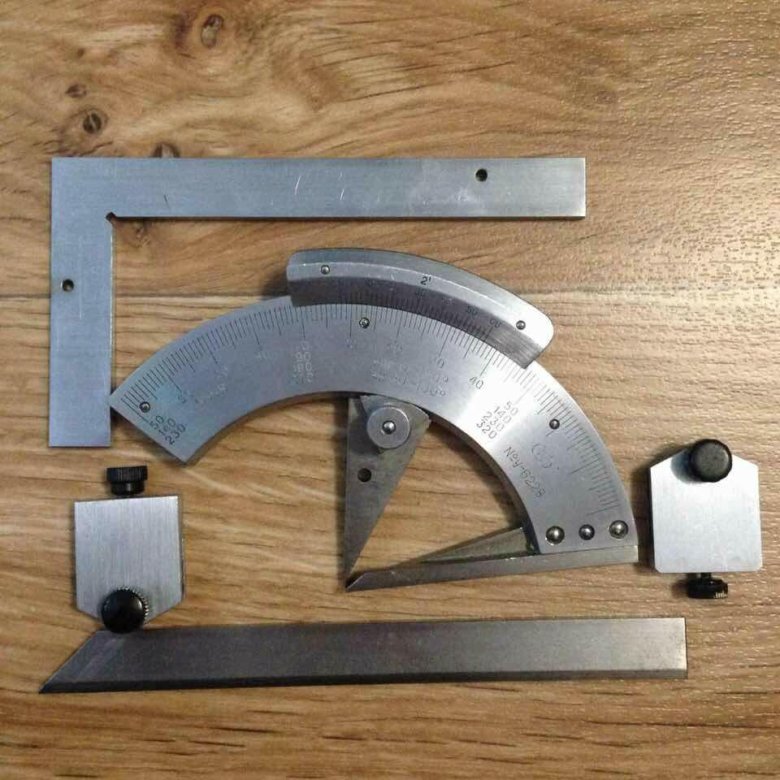

1. Разобрать угломер: снять угольник 2, линейку 5, сектор 6, две державки 7 (рис. 226, а).

Рис. 226. Установка угломера для измерения углов: а – наружных 0 – 50°; б – наружных 50 – 140°; в – наружных 140 – 180° и внутренних 130 – 180°; г – внутренних 40 – 130°

2. Чистой тряпкой, смоченной в бензине, удалить антикоррозионный смазочный материал и протереть все части насухо.

3. Проверить измерительные поверхности съемной и измерительных линеек, угольника и сектора на отсутствие царапин и забоин. Рабочие поверхности этих деталей должны иметь чистую поверхность.

Рис. 227. Прием измерения наружного угла

4. Собрать угломер, как показано на рис. 227, и проверить:

1. плавное перемещение дуги основания при вращении винта микрометрической подачи и отвернутом на один оборот стопорном винте;
2. точность совпадения нулевого деления нониуса с нулевым делением градусной шкалы, а также последнего деления нониуса с 29-м делением градусной шкалы;
3. правильность установки, съемной линейки и угольника, при которой положение острого конца съемной линейки должно быть расположено вровень с концом измерительной линейки;
4. рабочие плоскости угольника должны плотно прилегать к линейке; рабочее ребро съемной линейки должно совпадать с рабочей плоскостью измерительной линейки без видимого зазора.

При измерении наружных углов 0—50° применяют наладку, показанную на рис. 226, а, где измерительными сторонами угломера являются ребра съемной линейки 5 и измерительной линейки 4.

Точность отсчета, полученного при измерении угловых величин или при установке заданного угла, проверяют по градусной шкале 1 и нониусу 3.

По градусной шкале, размещенной на дуге основания,определяют на каком целом делении (или между ними) остановилось нулевое деление нониуса 3, которое соответствует числу целых градусов угловой величины. По шкале нониуса определяют, какое из его Делений совпало с делением градусной шкалы, по цифрам нониуса определяют число минут. Рассмотрим порядок измерения наружных углов 50—140° (рис. 226, б). Измерительными сторонами для данного измерения будут рабочее ребро съемной линейки 5 и плоскость измерительной линейки 4.

Для измерения наружных углов 140—180° и внутренних тупых углов 130—180° угломер налаживают согласно рис. 226, в, где рабочими сторонами угломера будут короткое ребро линейки 5 и поверхность измерительной линейки 4.

При измерении внутренних углов 40—130° (рис. 226, г) рабочими измерительными сторонами являются плоскость измерительной линейки 4 и рабочее ребро сегмента 8.

Для приобретения навыков в отсчете угловых величин следует предложить обучающимся ряд примеров.

1. Установить на угломере (с наладкой, см. рис. 226, а) следующие углы: 12° 10′; 19° 46′; 21° 58′; 39° 16′; 44° 32′.

2. Измерить угол шаблона:

1. вращением винта подачи добиваются, чтобы измерительные стороны угломера разошлись на угол, несколько больший измеряемого наружного угла;
2. измеряемый наружный угол шаблона помещают между измерительными сторонами угломера так, чтобы одна его сторона плотно соприкасалась с рабочим ребром линейки (рис. 227);
3. плавно вращают микрометрический винт, подводя плоскость измерительной линейки ко второй грани угла до плотного соприкосновения поверхности со второй плоскостью угла; добившись равномерного светового зазора между поверхностями, положение дуги фиксируют стопорным винтом;
4. угломер снимают с детали и отсчитывают число градусов и минут;
5. после окончания измерения угломер кладут в футляр, предварительно протерев его промасленной чистой тряпкой во избежание коррозии.

Малки «Зубр»

Таким образом, обе описанные выше марки, имеющие классическую конструкцию, оценены потребителями как вполне достойные. Однако иногда инструмент этого типа необходим для выполнения самых простых работ. В этом случае обычно используется особая разновидность угломеров — малки. Их основной отличительной особенностью является простота конструкции.

Для выполнения такой работы, как измерение углов квартиры при монтаже плинтусов, часто используются, к примеру, довольно-таки популярные у потребителей угломеры механические «Зубр». Состоят они всего из двух элементов — металлической планки и подвижно закрепленной на ней линейки со шкалой.

История появления

Угломер придумали много столетий тому назад. Специалисты утверждают, что этим приспособлением впервые начали пользоваться в Вавилоне и Египте. Потому что строительство огромных и невероятно красивых построек совершенно невозможно без использования угломерного приспособления.

За долгий период существования его конструкция не претерпела существенных изменений. Современные устройства обладают практически таким же внешним видом. Отличие от древних приспособлений заключается лишь в материале, из которого они сделаны. Конечно, область использования у современного инструмента гораздо обширнее.

Как пользоваться угломером: примерный принцип действий

Только при правильном применении устройства можно рассчитывать на то, что снимаемые показатели будут точными. Меньше всего проблем с тем, как пользоваться угломером возникает в случае применения автоматизированного устройства. Примером можно назвать лазерные установки: их достаточно установки в нужном месте включить и подождать некоторое время для считывания информации. С механическими приборами все немного сложнее.

Замер при помощи угломера

Нониусный вариант исполнения применяется крайне часто. Рекомендации по его применению следующие:

1. Механизм прикладывается к измеряемой поверхности, линейка и корпус должны прилегать плотно.
2. По основной шкале считаются градусы вплоть до того момента, пока не будет достигнут уровень нуля на нониусе.
3. Далее нужно двигаться по шкале по нониусу, пока не достигается деление основной шкалы. Подобным образом определяются минуты.

Оптический применяется следующим образом:

1. Линейка перемещается так, чтобы она вместе с подвижным элементом образовали искомый угол.
2. Для фиксации устройства применяется специальное кольцо. Кроме этого, он должен быть надежно установлен на основании. Малейшее смещение может привести к серьезным погрешностям.
3. Диск и лупа механизма зависят от положения подвижной линейки. Этот элемент применяется в качестве своеобразного индикатора, который и применяется для получения требуемого значения.
4. Лупа применяется для наблюдения за искомым значением. Она совмещается со специальной отметкой на пластине. Подобным образом вычисляется показатель.

Применение строительного уровня

Электронные и лазерные, механические измерительные приборы требуют бережного обращения. Сильный удар и несвоевременное обслуживание может привести к тому, что они начнут работать неправильно. Кроме этого, время от времени рекомендуется выполнять калибровку всех механизмов.

Источник

Как пользоваться угломером: принцип действий

Только при правильном применении устройства можно рассчитывать на то, что снимаемые показатели будут точными. Меньше всего проблем с тем, как пользоваться угломером возникает в случае применения автоматизированного устройства. Примером можно назвать лазерные установки: их достаточно установки в нужном месте включить и подождать некоторое время для считывания информации. С механическими приборами все немного сложнее. Нониусный вариант исполнения применяется крайне часто. Рекомендации по его применению следующие:

1. Механизм прикладывается к измеряемой поверхности, линейка и корпус должны прилегать плотно.
2. По основной шкале считаются градусы вплоть до того момента, пока не будет достигнут уровень нуля на нониусе.
3. Далее нужно двигаться по шкале по нониусу, пока не достигается деление основной шкалы. Подобным образом определяются минуты.

Оптический применяется следующим образом:

1. Линейка перемещается так, чтобы она вместе с подвижным элементом образовали искомый угол.
2. Для фиксации устройства применяется специальное кольцо. Кроме этого, он должен быть надежно установлен на основании. Малейшее смещение может привести к серьезным погрешностям.
3. Диск и лупа механизма зависят от положения подвижной линейки. Этот элемент применяется в качестве своеобразного индикатора, который и применяется для получения требуемого значения.
4. Лупа применяется для наблюдения за искомым значением. Она совмещается со специальной отметкой на пластине. Подобным образом вычисляется показатель.

Электронные и лазерные, механические измерительные приборы требуют бережного обращения. Сильный удар и несвоевременное обслуживание может привести к тому, что они начнут работать неправильно. Кроме этого, время от времени рекомендуется выполнять калибровку всех механизмов.

Виды инструмента для измерения углов

Измеритель углов используется при проведении самых различных работ. Выделяют следующие группы инструментов:

1. Строительный уровень получил самое широкое распространение. Уровень, который основан на изменении воздушного шарика в жидкости, применяется в течение многих лет. Однако, снимаемые показатели нельзя назвать точными.
2. Слесарный механический угломер также встречается крайне часто. В данной сфере наибольшее распространение получили шаблоны, за счет которых ускоряется производственный процесс.
3. Угломер оптический применяется при ландшафтных работах. Он позволяет получить точные данные за минимальный промежуток времени.
4. В топографии используется механический угломер-транспортир. Он хорошо проявляет себя при работе с картами. Его точность относительна.

В последнее время большое распространение получили лазерные установки. Они способны в минимальный срок замерять не только углы, но и другие размеры. При этом погрешность может составить всего несколько сотых долей миллиметра и меньше.

Топ-5. ADA instruments Pro-Digit MICRO

Рейтинг (2021): 4.30

Учтено 37 отзывов с ресурсов: Все инструменты, Яндекс.Маркет

Самый универсальный

Прибор измеряет и углы, и наклон. При высокой точности измерения он прекрасно подходит в качестве профессионального инструмента. А компактность угломера позволяет всегда иметь его под рукой.

• Характеристики
  • Средняя цена: 2990 руб.
  • Страна: Гонконг (производится в Китае)
  • Тип: электронный
  • Измерение: угла, наклона
  • Точность измерения: 0,2°
  • Пузырьковый уровень: нет
  • Длина уровня, см: 5,7

Эта электронная модель популярного бренда нравится покупателям за свою универсальность. Угломер и уклономер в одном компактном металлическом корпусе применяется в столярных работах, при монтаже направляющих для обшивки стен, для подвесных потолков и при решении других задач. Здесь есть режим для измерения угла между поверхностями в диапазоне от 0 до 360 градусов. Для определения угла отклонения от вертикали или от линии горизонта инструмент надо поставить на горизонтальную поверхность или прикрепить к вертикальной. Простота фиксации обеспечивается магнитами. Питается угломер от 2 батареек ААА, а для экономии заряда после 5 минут бездействия прибор автоматически отключается. Покупателям нравится компактность и функциональность устройства, его цена и точность измерений. Но некоторые считают его корпус толстоватым.

Плюсы и минусы

• Многофункциональность
• Фиксация на магниты
• Автоотключение
• Доступная цена

Толстоват корпус

Правила ипользования угломера

Тут нет ничего сложного. Однако электронным приспособлением пользоваться намного проще. Измерения с помощью механического угломера осуществляются посредством выбора разных вариантов положения его деталей. Например, внешние углы с помощью универсального угломера проверяются следующим образом:

1. Инструмент прижимают к одной поверхности угла заготовки.
2. На другую сторону накладывается шкала основания-дуги.
3. Затем проверяют стыки сторон угла заготовки и приспособления на наличие зазоров.
4. С помощью винта угломер фиксируют на предмете, который подвергается замеру.
5. Смотрят на значение, которое совпадет с краем инструмента.

Еще легче узнать угол, который находится между расходящимися/сходящимися противоположными поверхностями изделия. В этой ситуации тоже можно применить . Для того чтобы замерить ту или иную сторону, нужно просто к ней приставить планку приспособления (горизонтальную) с угольником, а к другой поверхности приложить шкалу дуги-основания.

Механический угломер и особенности его применения

Угломер механического типа классифицируется на три типа — простые, с транспортиром и с нониусом. Простейший угломер механического типа (малка) предназначен для шаблонного измерения угла. Что это означает? С его помощью нельзя узнать величину угла в градусах, так как он не имеет встроенного транспортира. Измеренный угол переносится на шаблон, после чего используется для изготовления подобных деталей. Как уже упоминалось, прибор не является высокоточным, но его достаточно для выполнения плотницких работ. Применяется также такой инструмент в строительстве, например при монтаже откосов.

Теперь рассмотрим модель угломера с транспортиром (его называют квадрантом), который позволяет узнать градусы измеряемого угла с незначительной погрешностью. Такой инструмент изготавливается из стали или пластика, и состоит из двух прилегающих оснований в виде реек, а также транспортира и указательной планки.

Пользоваться угломером квадрантом достаточно просто, а его погрешность в 1-2 градуса позволяет применять его в строительстве, например, при перекрытии крыш. Измеритель позволяет измерять углы от 1 до 180 градусов.

https://youtube.com/watch?v=lm9y9sve61I%3F

Как пользоваться механическим угломером с нониусом, знают далеко не многие мастера. Нониусная шкала прибора нужна для того, чтобы получить высокую точность измерений. Прибор с нониусом еще называют универсальным, так как применять его можно в разных сферах.

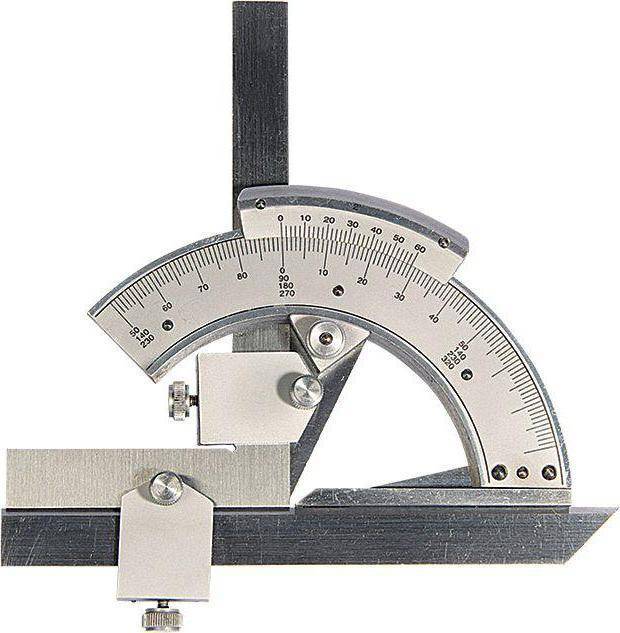

Угломер универсальный с нониусом конструкция

Класс точности механического прибора очень высокий, и если сравнить показания механического и электронного, то первый вариант покажет более точные результаты несмотря на свой возраст.

Это интересно! Если необходимо измерить точный угол двух перпендикулярных плоскостей, то рекомендуется воспользоваться угломером с нониусной шкалой.

https://youtube.com/watch?v=4pFf65ZhVIA%3F

Пользоваться инструментом достаточно просто. Для этого прибор имеет две шкалы — в градусах (транспортир) и нониусная. Цена деления нониуса составляет 2 градуса. С его помощью можно осуществлять измерения до 320 градусов. Принцип измерения заключается в том, что целое число в градусах считывается по шкале транспортира, а доли по нониусу.

Для этого нужно найти точно совпадающие риски двух шкал, и считать показания. Выпускаются приборы с нониусом по стандарту ГОСТ 5378-88. Более подробно о том, как пользоваться шкалой нониуса, описано в материале «Как пользоваться штангенциркулем». На видео представлена конструкция и особенности применения механического угломера с нониусом.

https://youtube.com/watch?v=fhAThz1VhTw%3F

Другие угломеры

Разумеется, угломерная техника не ограничивается той, которая перечислена выше. На самом деле измерительный инструмент этого класса имеет древнюю историю. Еще финикийские моряки применяли секстанты, древнейшие угломерные инструменты. Кроме, секстантов у мореплавателей в ходу и такой прибор, как морской мореходной октант, в качестве измерительной шкалы в нем установлена шкала, которая охватывает всего 45 градусов. Но этого достаточно, чтобы вести наблюдение за звездами и тем самым определить свое местоположение в пространстве. Использование шкалы нониуса позволяет выполнять более точные расчеты.

Угломерный инструмент секстант

Угломерный инструмент октант

При проведении строительных работ широко применяют уклономер транспортир. С его помощью измеряют расположение строительных конструкций в пространстве и относительно друг друга

При производстве мебельных работ также важно соблюдать определенные углы, например, между стенками шкафа или тумбочки

Виды угломеров[ | ]

Виды угломеров

По особенностям конструкции и принципу работы модели приборов можно разделить:

• на электронные, они же цифровые. Эти устройства точные, работать с ними очень легко. На лицевой части прибора расположен дисплей, на котором отображаются показания. Также такие устройства могут иметь дополнительные функции;
• лазерные. Такие устройства вместо подвижной механической части используют направление луча на нужную точку. Минус такого оборудования — лазерный указатель сложно увидеть невооруженным глазом. Для этого используются дополнительные приемники, обеспечивающие точное наведение на цель;
• маятниковые. Такие приборы предназначены для точных измерений в инструментальном производстве. Во время работы шкала остается неподвижной, перемещается стрелка, которая устанавливается на противовес;
• оптические. Яркий представитель таких угломеров — тахеометр. Отличить подобные приборы можно по так называемому «глазку» — оптической линзе, которая используется при проведении измерений;
• механические. Модели с нониусом более точны, но требуют понимания принципа и особенностей работы;
• шаблоны. Представляют собой изделия с фиксированными углами. Они используются для настройки других инструментов и быстрого проведения стандартных измерений. Шаблоны бывают на 30, 45, 90 и более градусов.

Угломеры разных видов: как выбрать подходящий?

В наши дни без угломера невозможно представить себе ни одно производство, ни одну стройку. Традиционный универсальный угломери сложный лазерный измерительный комплекс часто соседствуют в одном цеху. Конструкторы и изобретатели постоянно совершенствуют конструкции угломеров, повышая удобство пользования и точность измерений.

Особенности конструкции и принцип работы

Геометрический принцип работы любого угломерного прибора основан на сравнении величины измеряемого угла с частью длины окружности. Полная окружность соответствует углу в 360о, единица измерения угла определена учеными в 1/360 часть полной окружности- 1 градус (угловой). С повышением точности измерений стали говорить о дробных частях градуса- десятичных дробях или 1/60 его части- угловой минуте и 1/360- угловой секунде.

Простейшие механический угломеры состоят из полукруглой шкалы, размеренной в градусах, и подвижной линейки, закрепленной одним концом. Измерение проводится так:

• одну сторону измеряемого угла совмещают с основанием шкалы;
• другую- с подвижной линейкой;
• в месте пересечения линейки и шкалы считывают величину угла.

Более совершенные модели дополняются узлами, облегчающими считывание показаний шкалы, фиксирующими положение прибора относительно горизонта, позволяющими фиксировать направление на удаленные точки сторон углов и другие.

Изготавливают из их инструментальной стали, реже- из бронзы.

Многие строительные угломеры, особенно с электронными модулями, изготавливают из легких алюминиевых сплавов

При работе с такими устройствами следует соблюдать осторожность, избегать их падения на твердые поверхности, а также падения инструментов и стройматериалов на сами приборы

Лазерные модели угломеров воссоздают пространственную картину измеряемого угла на основании нескольких опорных точек, координаты которых измеряются лазерным дальномером. Величина угла вычисляется встроенным компьютером на основании этих координат. Такие модели имеют пластиковый корпус и электронную начинку.

Классификация видов

Существует несколько классификаций угломеров. Среди них наиболее значимы следующие:

• по сфере применения;
• по точности;
• по погрешности измерения;
• по принципу измерения;
• по виду измеряемых углов.

По сфере использования различают следующие типы устройств:

1. Строительные. Рассчитаны на большие расстояния. Применяются для разметки объектов и во время монтажа, чтобы закрепить конструкции правильно.
2. Плотницкие. Оперируют сантиметрами, дециметрами. Используются для разметки деталей из дерева и других материалов.
3. Навигационные. Определяют направление на небесные светила, используются для вычисления географических координат точки наблюдения.
4. Слесарные. Отличаются от плотницких повышенной точностью, работают с металлическими заготовками и конструкциями.
5. Учебные. Применяются учащимися при изучении начальной и начертательной геометрии.
6. Артиллерийские. До конца XX века использовались для наводки орудий. В настоящее время вытесняются электронными системами наведения.
7. Горные. Строительные, приспособленные для работы в закрытых пространствах горных выработок.

По виду измеряемых углов приборы делятся на

• внешние (маркировка УМ);
• внутренние (маркировка УН).

Типы угломеров в зависимости от принципа измерения будут рассмотрены в следующем разделе.

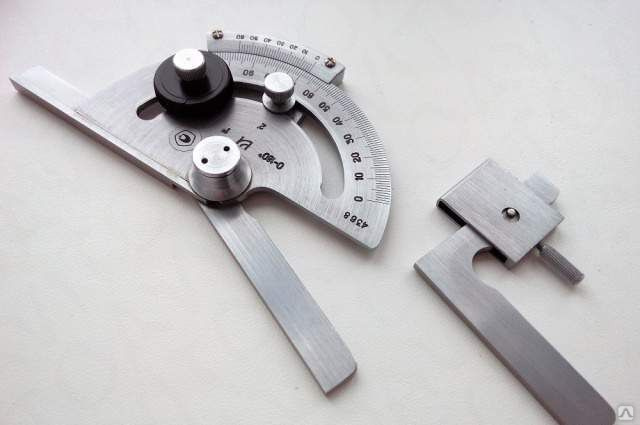

Угломер с нониусом типа 1. Модели 2 УМ, 5 УМ

Назначение средства измерений

Угломеры предназначены для прямых измерений наружных углов от 0° до 180°контактным методом.

Физическая величина — плоский угол (…°).

Описание средства измерений

Принцип действия угломеров основан на совмещении линейки и основания

измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого угла по шкалам основания и нониуса угломеров.

На основании, выполненном в виде полудиска, нанесена угловая шкала через 1° от 0° до 120°, причем каждое десятое деление до 90° оцифровано. Остальные деления предназначены для отсчета с помощью нониуса долей градуса. На оси основания укреплена деталь, одна часть которой представляет собой сектор с укрепленным на нем нониусом, а другая выполнена в виде линейки, измерительной поверхностью которой пользуются при измерении углов свыше 90° и до 180°. На эту линейку надевается угольник, с помощью которого измеряются углы от 0° до 90°. На основании жестко укреплена вторая линейка, неподвижная. Измерительная поверхность этой линейки является стороной угла, с которым сравнивается угол измеряемого изделия. Угломеры оснащены микрометрической подачей. Для фиксации размера угломеры имеют стопорный винт.

Число модификаций — 2 (1-2; 1-5), отличающихся друг от друга величиной отсчета по нониусу.

Общий вид угломера с нониусом представлен на рисунке 1.

5УM

Метрологические и технические характеристики Таблица 1 — Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерения наружных углов	от 0° до 180° включ.
Пределы допускаемой абсолютной погрешности
угломеров модификаций: 1-2	±2′
1-5	±5′
Цена деления основной шкалы	1°
Значение отсчета по нониусу угломеров модификаций: 1-2	2′
1-5	5′

Таблица 2 — Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры (длина´ширина´высота)	не более 140´126´18 мм
Масса	не более 0,20 кг
Средний срок службы угломера	не менее 8 лет
Условия эксплуатации:
— температура окружающего воздуха	От + 15 ºС до +25 ºС
— относительная влажность воздуха	не более 80 %

Знак утверждения типа наносят на основание угломера методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений Таблица 3 — Комплектность средства измерений

Наименование	Обозначение	Количество
Угломер с нониусом	УМ	1 шт.
Футляр	—	1 шт.
Руководство по эксплуатации	УМ.000 РЭ	1 экз.

Поверка осуществляется по МИ 2131-90 «ГСИ. Угломеры с нониусом. Методика поверки».

Основные средства поверки:

Мера плоского угла 2-15°10′, 30°20′, 45°30′, 60°40′, 75°50′-2, 3- 90°00′, 90°30′-2 ГОСТ 2875-88, регистрационный номер в Федеральном информационном фонде № 485-64.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых угломеров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.

Сведения о методиках (методах) измерений приведены в эксплуатационной документации. Нормативные документы, устанавливающие требования к угломерам с нониусом типа 1 ГОСТ 5378-88 Угломеры с нониусом. Технические условия.

Приказ Федерального агентства по техническому регулированию и метрологии от 19 января 2021 г. № 22 Об утверждении государственной поверочной схемы для средств измерений плоского угла.

Поверка

Весь мерительный инструмент, применяемый на производстве должен пройти обязательную процедуру поверки. По крайне мере на тех предприятиях, где внедрена система управления менеджментом.

Поверка мерительного инструмента – это набор определенных операций, результатом которых становится заключение уполномоченного органа о соответствии предъявляемого инструмента завяленным требованиям.

Поверка угломером с нониусом должны выполнять только в лабораториях прошедших аттестацию в Росстандарте РФ.

Срок поверки устанавливает метрологический отдел предприятия.

В этой статье мы рассмотрим такой измерительный инструмент,
как угломер. Угломеры были известны человечеству с древних времен. Первые
упоминания об угломере относят к третьему тысячелетию до нашей эры. Естественно,
это были абсолютно другие, примитивные приборы, которые имели мало общего с
современными угломерами. Сегодня, – это высокоточные, широко применяемые измерительные
приборы. Угломеры, как следует из названия, используются для измерения
всевозможных углов, расчета углов скоса, переноса измеренных углов на рабочие
поверхности, и, конечно же, не обходится без угломера при изготовлении
чертежей. Для замеров, в угломерах используются особые единицы измерения –
градусы. Угломеры применяются не только для вычислений углов разнообразных
деталей и конструкций, но и для проведения измерений между удаленными друг от
друга объектами. Такую функцию могут выполнять оптические угломеры.

Классификацию угломеров не ведут, однако, их можно отличать
по типу устройства, по его размерам и допустимым погрешностям. Пожалуй, самым
важным параметром угломера является допустимый предел погрешности прибора при
проведении измерений. Погрешность прибора сильно колеблется в зависимости от
назначения угломера и является специфицированным параметром, который должен
быть указан для каждого вида и модели прибора.

Существует целый ряд нормативных документов, описывающих
технические характеристики угломера и регулирующих весь «цикл жизни» прибора,
начиная с момента производства, включая эксплуатацию и заканчивая периодической
поверкой инструментов. Например, производственные и технические характеристики
«классических» угломеров описаны ещё в «Советском» ГОСТ 5378-88, переизданном в 1992 году, а
вот, например, поверка угломеров производится в соответствии с ГОСТ 13006-67.

Лазерный угломер — устройство, назначение и применение

Дорогостоящий лазерный прибор представляет собой инструмент, которым можно проводить измерения углов на большие расстояния. Обычно при помощи таких устройств выполняется проверка точности и ровности углов сооружаемых конструкций. Конструктивно прибор имеет сходство с лазерными дальномерами и нивелирами, но есть упрощенные варианты устройств, которые имеют вид арбалетного оружия. Рассмотрим особенности применения разных моделей лазерных приборов для измерения углов.

1. Лазерный угломер в форме арбалета или прибор для определения угла режущей кромки — этот инструмент предназначен для определения угла заточки ножей и других деталей. Как пользоваться прибором, показано на видео

https://youtube.com/watch?v=WeUJVAB2MZw%3F

Точность показаний зависит от направленности луча, поэтому в солнечную погоду эти сведения будут иметь большую погрешность, чем в темное время суток. Самый простой способ измерить угол наклона поверхности — установить на современный смартфон специальное приложение, по которому можно также с точностью узнать угол наклона.

История появления

Угломер придумали много столетий тому назад. Специалисты утверждают, что этим приспособлением впервые начали пользоваться в Вавилоне и Египте. Потому что строительство огромных и невероятно красивых построек совершенно невозможно без использования угломерного приспособления.

За долгий период существования его конструкция не претерпела существенных изменений. Современные устройства обладают практически таким же внешним видом. Отличие от древних приспособлений заключается лишь в материале, из которого они сделаны. Конечно, область использования у современного инструмента гораздо обширнее.

Разновидности и особенности конструкции

Угломер тип 2 2 является далеко не единственным представителем в своем роде, так как разнообразие универсальных разновидностей очень большое. Классифицировать их можно по нескольким признакам:

• Вид измерения – сюда входит механический и цифровой;
• В механических может отсутствовать или присутствовать нониус;
• Ширина диапазона измерения угла, а также его фиксация;
• Размеры;
• Величина погрешности и класс точности

На современном рынке встречаются также комбинированные модели. Таким образом, классификация очень широка и многие факторы зависят от того, для чего больше предназначается устройство. Ведь для той же инженерной сферы обязательным условием является минимальная погрешность и максимальная точность получаемых данных. Тем не менее, он также относится к универсальному типу.

Большинство моделей изготавливается из инструментальной стали, которая помогает легко переносить все тяготы работы в самых различных условиях. Но некоторые простые бюджетные модели изготавливают из пластика или древесины. Как правило, они не отличаются высокой точностью показаний и применяются для частного использования. Шкала угломера является обязательной для всех приборов, кроме фиксированных. Отклонение угла замеряется при помощи специальной закрепленной движущейся линейки. На ней может быть нанесена шкала нониуса для получения данных о десятых долях угла. Некоторые модели снабжены дополнительным упором, который помогает лучше зафиксировать деталь. Большинство моделей имеет форму транспортира, но встречаются также и линейные, как заломленные углы.

фото:устройство угломера универсального

Это интересно: Мебельный степлер — как пользоваться и как правильно выбрать
