Магнитный угольник для сварки. нужно только выбрать градус!

Простой магнитный угольник собственными руками

Магнитный угольник имеет очень обычное устройство и очень доступен для самостоятельного изготовления мастеру, владеющему способностями слесарных работ. В большинстве случаев их производят собственными руками в трех случаях:

• проверка собственных сил и навыков;
• в продаже нет нужного размера;
• для сварки оригинальных изделий.

Магнит для сварки собственными руками

Для производства потребуется:

• металл листовой толщиной 2-3 миллиметра;
• круглый магнит (из старого динамика);
• втулки из немагнитного материала (пластик, эбонит и т.п.);
• гайки, винты с головкой впотай.

Очередность изготовления следующая:

На листе вычертить контуры держателя. Необходимо быть особо внимательным и пользоваться для размечивания только качественным и поверенным угольником и линейкой. От точности углов при размечивании зависит точность сборки ваших будущих конструкций. Угловой шлифмашиной или лобзиком который работает от электричества вырезать детали и поровнять их кромки. Порезать втулки в размер

Важно, чтобы они были строго одинаковые по высоте и имели ровные края. Выбрать кусочек упругого пластика и закрепить магнит по его внутреннему отверстию

Наметить места для крепежа, высверлить пластины (лучше вместе). Собрать изделие, надев втулки на винты и поместив их и магнит между пластин.

Сила прижима изделия зависит о точности сборки и магнитных параметров металла, перед сваркой ее придется определять эксперементальным путем.

Отключаемые и включаемые

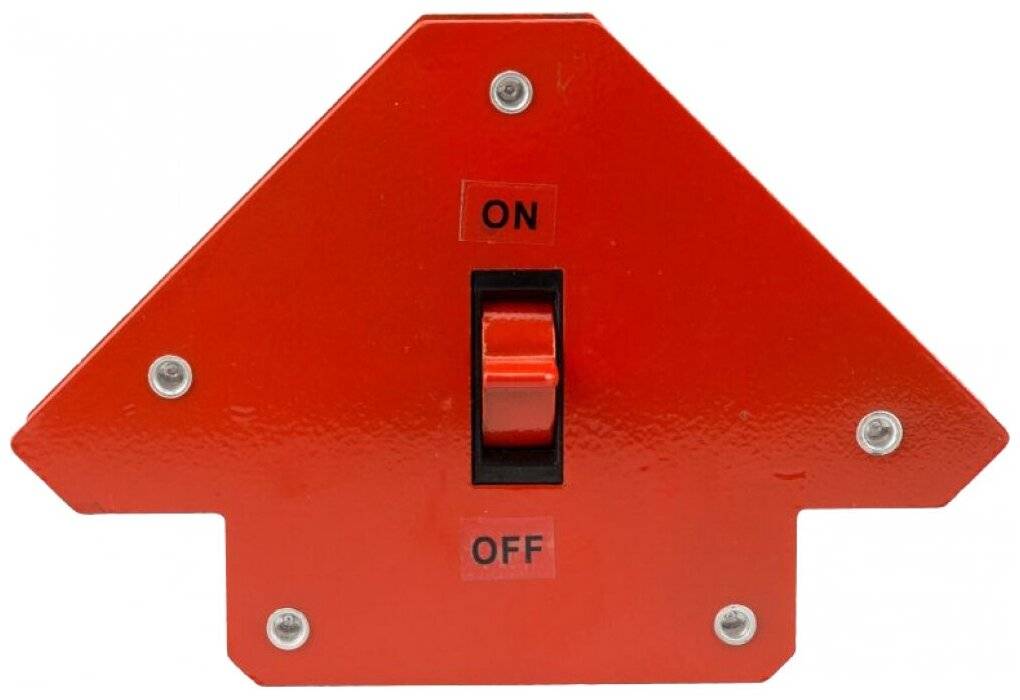

* отключаемый магнитный угольник для сварки конструкций

* включает для сварщика (включаемый, магнит)

Использование включаемых и отключаемых магнитов позволяет уменьшить и упростить монтаж металлических конструкций. Они обладают преимуществами по сравнению с постоянными магнитами:

• Простота очистки выключенного магнита от мелкого металла;
• Возможность регулировки расположения свариваемых деталей при отключенном магните;
• Надежная фиксация элементов конструкции при включении магнита в определенном месте.

Преимущество такого приспособления в том, что его несложно снять после прихваток, всего одним движением. Магнитные уголки бывают шаблонными или универсальными. Стандартные изделия делают с фиксированными углами, а приспособления универсального назначения дают возможность сварить 2 части конструкции под любым необходимым углом.

Внимание! В конструкции иногда предусматривают V-образный паз. Он включает для сварщика возможность фиксировать даже очень маленькие металлические детали любой сложности

Преимущества работы с магнитным угольником

Преимущества работы с магнитным угольником

Для выполнения любительских работ подойдут недорогие стандартные изделия, а вот для профессиональной сварки необходимы сложные четырехгранные и трехкоординатные приспособления – изготовленные из жаропрочных магнитов. Качественный магнитный держатель предназначенный для сварки металлоконструкций прочный на разрыв, выдерживает большие нагрузки, и стоек к механическим воздействиям. Магнитный угольник, имеющий необходимую мощность, должен надежно удерживать свариваемые части конструкции – это сделает самостоятельную работу легче и безопасней.

Рекомендация! Чтобы было проще снимать магнитное приспособление желательно использовать отключаемые магнитные держатели.

Выбирать подходящий для работы магнитный держатель необходимо с учетом предполагаемых углов конструкции, массы используемого инструмента, мощности магнита.

На что обращать внимание при выборе

Для профессионального сварщика важно выбрать подходящие магниты для сварки металлических изделий.  Это позволит качественно выполнить работу без помощника. При выборе нужно помнить:

При выборе нужно помнить:

При выборе нужно помнить:

1. 1. Нельзя использовать сварочные магниты малой мощности при сварке тяжелых конструкций. Под большим весом, слабый держатель не сможет фиксировать массивные детали. Но слишком мощное приспособление, усложнит работу из-за своих габаритов и большой массы. Нужен неодимовый или обычный магнит, подходящий для выполнения определенной задачи;
   2. Чаще всего используют треугольные приспособления. Их можно устанавливать под углами в 45, 90 и 135 градусов;
   3. Удобнее использовать отключаемые устройства.

Сварочные работы проводят на расстоянии от магнитного приспособления. Если оно нагреется, то качества магнита исчезнут. Также ему вредят сильные удары. Больше ограничений при использовании магнитных приспособлений для сварки нет.

Виды магнитных держателей для сварки

Для сварки металлических конструкций используют разные магниты, они отличаются по форме, и по принципу действия:

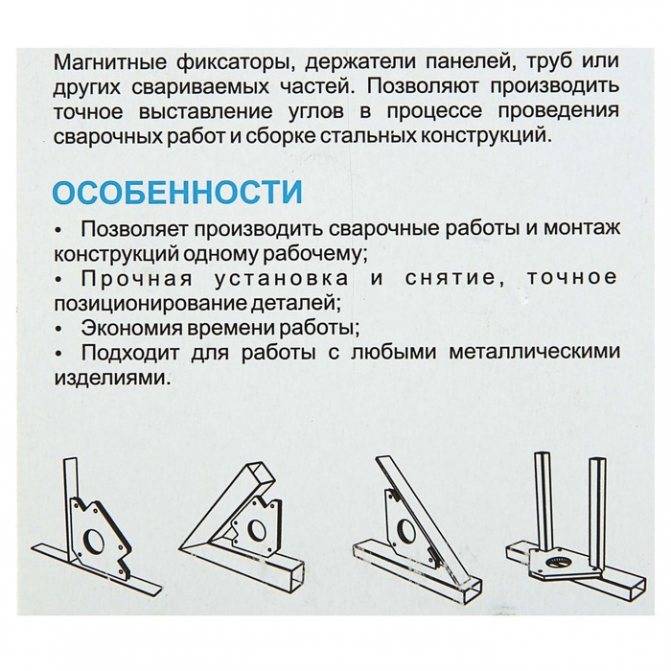

• Простые магнитные уголки, позволяют устанавливать детали под необходимым углом;
• Магнитная струбцина, дает возможность сваривать конструкции любой точности и сложности, размещая привариваемые элементы под любым углом;
• Магнитный фиксатор оснащается отключаемым или постоянным магнитом – это позволяет после окончания сварки отключить магнит и снять фиксатор без усилий;

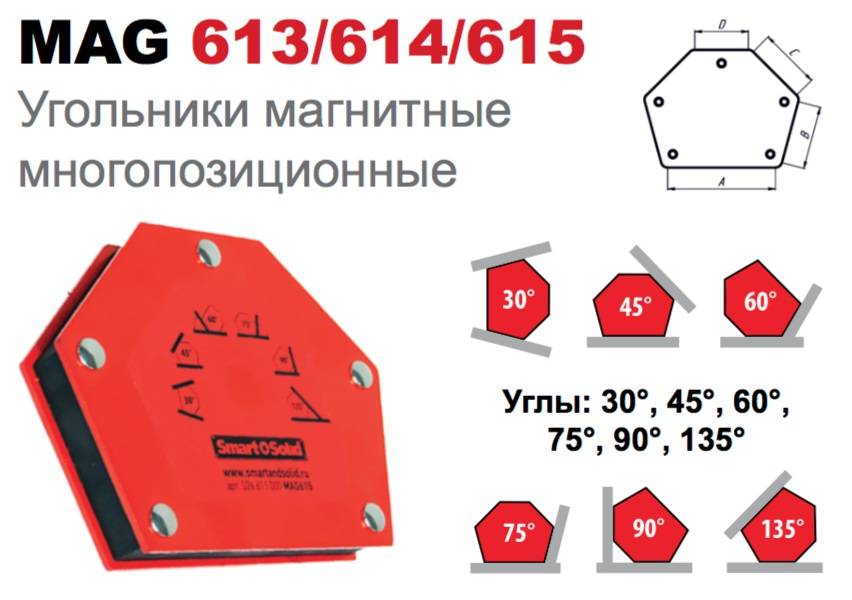

• Большинство угольников могут устанавливаться под разными углами – конструкция позволяет провести сварку различной сложности;
• У разных моделей уголков разная мощность – для фиксации деталей с большой массой, и для сварки больших конструкций требуются магниты большой мощности, а для бытовых работ и сваривания небольших изделий нужны слабо мощные сварочные магниты.

Чтобы получить хорошие результаты при сварке сложных изделий, нужно одновременно использовать разные магнитные приспособления.

Вот 7 наиболее распространенных:

Магнитные устройства. Внешне – 2 соединенные вместе металлические пластины, с установленным между ними магнитом. Углы бывают изменяемыми или закрепленными в одном положении.

Отключаемые магниты. Позволяют установить соединяемые части, включив магнитное поле. По окончании сварки его отключают и снимают одним движением. С такого магнита легко убрать металлическую стружку.

Установочные магниты. Используют для размещения частей свариваемой конструкции в необходимом положении. Могут иметь возможность отключения, что уменьшает воздействие магнитного поля, и позволяет без усилий переставить приспособление в другое место.

Магнитный держатель для сварки своими руками

Нам понадобится:

1. Листовой металл (1-3 мм);
2. Магниты;
3. Сухая доска;
4. Крепеж.

Прежде всего, стоит разобраться со схемой будущего изделия. Для начала лучше использовать монолитные конструкции. Шаблоны можно найти в интернете или создать его под собственные нужды. Прикладываем шаблон к листовому металлу и вырезаем две одинаковых заготовки

При этом очень важно сохранить их геометрию

Заготовки из листа алюминия

Следующий шаг – подготовка центральной части магнита. Для этого мы выпиливаем по форме металлических пластин кусок дерева, но не полностью повторяем размер, а отступаем от краев настолько, чтобы после сборки магнит был заглублен между стальными пластинами на пару миллиметров. Его толщина должна быть на 1-2 мм больше, чем ширина магнитов.

Выпиливаем шаблон из дерева

Внешняя часть изделия готова, теперь нужно сделать внутренность. Здесь следует отталкиваться от магнитов. Их мы будем располагать между пластинами так, чтобы толщина была в пределах 10 – 50 мм. Лучше всего использовать круглые магниты с отверстием внутри, называются “магнит под саморез”, но для работы подойдут и другие, которые следует предварительно обработать и подготовить отверстия для крепления.

Прикручиваем магниты с помощью саморезов

Последний этап – просверливание отверстий и сборка. Прежде всего крепим стальные пластины с двух сторон деревянной заготовки, а в пазы крепим магниты. Изделие готово – можно испытывать наш магнитный угольник для сварки.

Проверка геометрии магнита

Во время проведения сварочных работ небольших металлических деталей бывает непросто удержать их в неподвижном состоянии. Для фиксации элементов в этом случае сварщику наиболее часто приходится прибегать к применению дополнительных механизмов и приспособлений, чтобы во время детали не смещались.

Применение тисков и струбцин позволяет отлично справляются с этой задачей, но основной недостаток таких изделий заключается в необходимости осуществлять большое количество дополнительных движений для установки детали в статичном положении. А также в невозможности зафиксировать детали под определённым углом.

Магнитный держатель для сварки лишён таких недостатков, поэтому если часто приходится осуществлять сваривание деталей таким образом, то рекомендуется приобрести или изготовить самостоятельно данное устройство.

При выполнении сварочных работ наиболее часто используются магнитные приспособления следующих конструкций.

Угловые: постоянного действия

Преимуществом этой модели угольников является возможность быстрой фиксации свариваемых деталей на 6 положений. Приспособление состоит из 2 пластин с расположенным между ними мощным магнитом.

Если часто приходится выполнять сваривание деталей под различными углами, то рекомендуется приобрести держатель с возможностью регулировки.

Отключаемые

Отключаемый магнитный держатель для сварки представляет устройство, в котором магнитное поле можно нейтрализовать с помощью поворотного рычага.

Такие устройства стоят в несколько раз дороже обычного угольника, но благодаря функции отключения пользоваться изделием проще и комфортнее.

Также отключаемые модели можно легко очистить от металлической стружки и других мелких деталей.

Смотрите интересное видео, где человека рассказывает про самодельный отключаемый магнит для сварки:

Магнитные фиксаторы

Магнитный фиксатор (он же магнит для сварки, магнит уголок) — это небольшое приспособление для удобной фиксации деталей. Сварочные магниты обеспечивают достаточно точную стыковку, сравнимую с центраторами. Но при этом магнит гораздо меньше по размеру и удобнее в использовании. С их помощью можно выполнить стыковку своими руками.

У многих новичков возникает много вопросов касаемо магнитов для сварки. Мы постараемся ответить на самые популярные.

Можно ли фиксировать детали под разным углом?

Да. Магнитный угольник для сварки может применяться для стыковки двух деталей под любым углом. Вы сами выбираете угол, это может быть как 130 градусов, так и 40 градусов. Все зависит от возможностей вашего магнита.В продаже есть магниты с регулируемым значением угла.

Насколько удобно пользоваться магнитом?

Очень удобно! Монтажный магнитный угольник  не только экономит ваше время, но еще и позволяет стыковать детали без лишнего напряжения. Вам нужно всего лишь одно небольшое приспособление. Не нужно использовать громоздкие тяжелые крепежи или фиксаторы. Магнит помещается в кармане и его можно использовать в любых условиях.

К тому же, сварочные магниты не нуждаются в особом обслуживании. Они долговечны, легко очищаются от грязи.

Что, если я не смогу снять магнит с металла?

Если вы сомневаетесь в своих силах, можете купить магниты, у которых есть ручное отключение магнитного поля. Такие приспособления монтируются и снимаются еще легче, чем обычные магниты. К тому же, вам не придется тратить лишние усилия и время на демонтаж. Отключение магнита занимает не более секунды.

Но ведь должны быть хоть какие-то недостатки?

И без них не обошлось. Самый главный недостаток — это невозможность работы с металлами-диамагнетиками. Такие металлы не притягиваются магнитом, а значит магнитный фиксатор просто не сможет состыковать две детали. К тому же, такие приспособления стоят недешево и многие предпочитают использовать более традиционные приспособления. Например, струбцины. И после этого делать временные швы-заклепки. Но мы считаем эти методы неэффективными и трудозатратными.

Магнитный угольник сварщика

ОК

Доброго времени всем. Хочу вам рассказать как сделать простой угольник сварщика с углами 45 и 90 градусов.

Для этого нам всего лишь потребуется: небольшой лист старого ненужного металла 2 мм, негожий динамик, точнее магнит от него диаметр 85 мм, ширина 15 мм, 4 болта 6 мм, длина 40 мм, гайки к болтам. Итак начнём, слесарным угольником проверяем, чтобы угол металлического листа был чётко 90 градусов. Если нет заводского угольника, тогда идём другим путём, кладем магнит, так чтобы он пристал к двум краям в заподлицо. К нижнему краю магнита кладем линейку ровно отмечаем, и отрезаем. Дальше зачищаем до белого металла. По готовому треугольнику делаем ещё один. Далее зажимаем в тиски заготовки и напильником обрабатываем до совершенства, обе заготовки должны быть одинакового размера.Когда заготовки готовы кладем между ними магнит и отмечаем места для отверстия сверлим две заготовки вместе.Дальше вставляем болты на один болт идёт три гайки, две в середину и одна сверху для прижима.По центру тоже сверлим отверстиеи скручиваем болтом, поправив магнит заподлицо со всех трёх сторон, чтобы он не смещался, но зажимаем без фанатизма, если пережать магнит может расколоться.Теперь обрезаем лишние болты, что торчат.Вот и всё угольник готов. Проверим его берём квадратный профиль и ставим на него угольник.Берём ещё один профиль и присоединяем к приспособлению и свариваем.Всё отлично, силы магнита на угольнике вполне хватает, чтобы при сварке его не повело, так как он тоже нагревается.Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

ОК

Оцени самоделку:

30 Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться): Обычная регистрация

Информация

Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

usamodelkina.ru

Магнитный уголок для сварки — преимущество, выбор, типы

Сварка металлических конструкций становится проще и точнее. Используя магнитный угольник для сварки, мастер обеспечивает точность стыковки двух изделий, а соответственно и точность сборки всей конструкции. Поэтому специалисты сами используют этот инструмент, выполняя сварочные работы, и советуют приобрести его начинающим сварщикам.

Преимущества работ с магнитным угольником

Магнитный уголок для сварки используется и для разовых сварочных операций, и для поточных работ. Вот преимущества его использования:

• С помощью угольника производится крепление двух стыкующихся элементов, что освобождает сварщика от поддержки одного из них. А это свобода действия, плюс удобство выполняемых операций.
• С помощью магнитного угольника фиксация двух деталей производится четко, соответственно сварочный шов будет аккуратно проварен, что в конечном итоге повысит его качественные показатели. Поэтому, проводя сварку металлических конструкций повышенной точности, магнит для сварки – это уже не совет или рекомендация, это необходимость.
• Минимизация трудозатрат, особенно это касается работ, связанных с изготовлением сложных конструкций. Нет необходимости использовать труд двух работников: сварщика и помощника. Сам сварщик все сделает как надо. Особенно это заметно, когда производится большой объем сварочных работ.
• С помощью магнита производится фиксация деталей, расположенные в разных плоскостях.
• Кроме сварки магнитный угольник может быть использован при разметке, резке стальных элементов, прочно удерживая их по месту установки.

Как выбрать магнитный уголок

Магнит для сварки представлен на рынке несколькими конфигурациями, в основу которых входят углы установки двух свариваемых элементов. Компании, производящие это приспособление, предлагают конфигурации со стандартными углами: 45-60-90-135°. Чаще всего в каждой модели есть несколько посадочных углов для многофункционального использования магнита. Но есть и стандартные модели с определенными позициями: только соединяющие детали под углом 90° или 30° и так далее.

Производители предлагают и универсальные модели, углы которых можно менять под необходимые параметры. Их чаще всего используют для проведения сварочных работ, связанных со сборкой сложных конструкций, где кроме плоских элементов применяются и скругленные цилиндрические.

По типу магнитные уголки делятся на:

• отключаемые;
• с постоянным магнитом.

Первый вариант – это магниты, которые в своей конструкции имеют рычажки с отключением магнитного поля. То есть, при выключенной позиции приспособление не прилипает к металлу. Во второй, наоборот, крепко прикрепляется к нему. Это очень удобная функция, которая позволяет легко проводить корректировку установки деталей относительно друг друга.

Плоскости магнита для сварочных работ работают по отдельности. То есть, можно выключать отдельно одну или другую плоскость (грань). Если закрепили металлическую заготовку к одной из плоскостей, то вторую можно корректировать по месту установки при выключенной второй плоскости. Как только точное монтажное место выбрано, можно включать вторую магнитную грань, прочно закрепив вторую заготовку.

Внимание! Этот вид сварочных магнитов может выдерживать вес детали до 35 кг в подвешенном положении. Есть мнение, и это подтверждают физики, что магнитное поле будет влиять на процесс сварки

Все зависит от силы поля

Чем она больше, тем ниже качество сварочного шва. Но в магнитных угольниках установлены не такие сильные магниты, чтобы говорить о снижении качества

Все зависит от силы поля. Чем она больше, тем ниже качество сварочного шва. Но в магнитных угольниках установлены не такие сильные магниты, чтобы говорить о снижении качества

Есть мнение, и это подтверждают физики, что магнитное поле будет влиять на процесс сварки. Все зависит от силы поля. Чем она больше, тем ниже качество сварочного шва. Но в магнитных угольниках установлены не такие сильные магниты, чтобы говорить о снижении качества.

Особенности угольника Свенсона

Кровельный угольник отличается от других измерительных инструментов тем, что в нем совмещено сразу несколько устройств. Он сочетает средство для построения углов с транспортиром, который предназначен для их точного измерения.

Устройство выглядит как прямоугольный треугольник, чаще с разной длиной сторон. Одна сторона имеет упор, позволяющий фиксировать линейку на твердой поверхности. На втором катете нанесены метки с шагом в 0,5, 1 или 2,5 см для поперечной разметки. На гипотенузе отметки имеют минимальное расстояние в 1 мм. Шкала делений наносится с обеих сторон. Метки глубокие, позволяют быстро отчертить линию, поставив точку в нужном месте.

Внутри слесарного приспособления есть прорезь, расположенная параллельно гипотенузе для разметки угла кровли. С противоположной стороны инструмент имеет выемку в форме прямоугольного треугольника, с гребенкой для параллельной и продольной разметки.

Конструкция устройства позволяет применять угломер в нескольких направлениях. Благодаря тому, что полотно изделия толстое, можно резать строительный материал прямо вдоль края.

Основой для изготовления угольника служит пластмасса или металл. Встречается 2 вида размеров изделия: 7 или 12 дюймов. Миниатюрный угольник можно поместить в карман, и он всегда будет под руками в нужный момент.

Как выбрать магнитный уголок

Магнит для сварки представлен на рынке несколькими конфигурациями, в основу которых входят углы установки двух свариваемых элементов. Компании, производящие это приспособление, предлагают конфигурации со стандартными углами: 45-60-90-135°. Чаще всего в каждой модели есть несколько посадочных углов для многофункционального использования магнита. Но есть и стандартные модели с определенными позициями: только соединяющие детали под углом 90° или 30° и так далее.

Производители предлагают и универсальные модели, углы которых можно менять под необходимые параметры. Их чаще всего используют для проведения сварочных работ, связанных со сборкой сложных конструкций, где кроме плоских элементов применяются и скругленные цилиндрические.

По типу магнитные уголки делятся на:

• отключаемые;
• с постоянным магнитом.

Первый вариант – это магниты, которые в своей конструкции имеют рычажки с отключением магнитного поля. То есть, при выключенной позиции приспособление не прилипает к металлу. Во второй, наоборот, крепко прикрепляется к нему. Это очень удобная функция, которая позволяет легко проводить корректировку установки деталей относительно друг друга.

Плоскости магнита для сварочных работ работают по отдельности. То есть, можно выключать отдельно одну или другую плоскость (грань). Если закрепили металлическую заготовку к одной из плоскостей, то вторую можно корректировать по месту установки при выключенной второй плоскости. Как только точное монтажное место выбрано, можно включать вторую магнитную грань, прочно закрепив вторую заготовку.

Фиксаторы для сварки с постоянным магнитом – это простая конструкция, состоящая из двух металлических шаблонов, формирующих углы стыковки двух деталей, и магнита, который расположен между двумя шаблонами. Он постоянно действующий, что иногда усложняет процесс подгонки. Во всем остальном это все тот же магнит, с помощью которого легко фиксировать место расположения свариваемых деталей и узлов.

Есть мнение, и это подтверждают физики, что магнитное поле будет влиять на процесс сварки. Все зависит от силы поля. Чем она больше, тем ниже качество сварочного шва. Но в магнитных угольниках установлены не такие сильные магниты, чтобы говорить о снижении качества.

Цели использования

Магнитные крепежи используются для достижения следующих целей:

• Удобного закрепления деталей и упрощения их монтажа;
• Правильного позиционирования свариваемых плоскостей;
• Быстрой сборки конструкций;
• Установки определённых углов для соединяемых изделий;
• Аккуратной и точной сварки, позволяющей избежать грубых ошибок;
• Эффективной замены громоздких зажимов и струбцин.

Сварочные магниты позволяют регулировать крепёж и сборку элементов в соответствии с условиями работы. Они имеют силу сцепления от 10 до 50 килограмм и дают возможность работать как с фасонными изделиями, так и с листовым металлом. Основными достоинствами таких устройств являются такие важные факторы, как сокращение периода на подготовку изделий к свариванию и снижение трудоёмкости рабочего процесса.

Это интересно: Магнитная масса для сварки — как использовать и стоит ли покупать?

Критерии выбора

Перед тем, как приобрести магнит для сварочных работ, необходимо тщательно проанализировать вопросы, касающиеся режима использования устройства и сферы его применения. Нет надобности переплачивать за бренд и покупать чересчур дорогое приспособление, если оно будет применяться редко и не в профессиональных целях.

Поэтому при выборе магнита необходимо придерживаться ряда простых правил:

• Чем качественнее приспособление, тем дольше оно будет сохранять свои технические характеристики. Магнит находится в непосредственной близости с зоной сварки, в связи с этим он постоянно подвергается воздействию высоких температур, которые систематически ухудшают его свойства;
• Чем выше мощность поля, тем шире диапазон использования устройства. Серьёзные модели магнитов способны удерживать детали, масса которых достигает 35 килограмм;
• Чем выше перечень рабочих углов, тем более функциональным является устройство. Наиболее предпочтительны магниты со следующими значениями углов: 30, 45, 60, 75, 90 и 135 градусов;
• Чем больше количество углов, тем разнообразнее будет подход к выполнению сварочных работ.

Если позволяют денежные средства, то стоит присмотреться к приспособлениям с активатором магнита. Сегодня отечественный рынок представлен довольно большим количеством этих устройств.

Отключаемый магнит для сварки — это незаменимый помощник профессионала в его повседневной трудовой деятельности. Он позволяет эффективно выполнять сварочные работы самостоятельно, в период отсутствия подсобного работника. Но не стоит забывать, что, если выбран неподходящий магнит или его качество находится на низком уровне, может произойти ситуация, когда собираемая конструкция разрушится в самый неподходящий момент, тем самым нанеся непоправимый ущерб рабочему процессу.

Ценообразование

Ни для кого не секрет, что цена магнитов для сварки зависит в основном от марки производителя и наличия дополнительных функций, присутствующих в устройстве.

Важными факторами также являются:

• Тип приспособления;
• Величина силы сцепления;
• Возможность формирования нестандартных углов;
• Присутствие активатора магнитного поля;
• Уровень нагрузки, который могут выдерживать устройства.

Выяснить ориентировочную стоимость этих приспособлений можно посредством интернета, посетив тематические порталы и форумы.

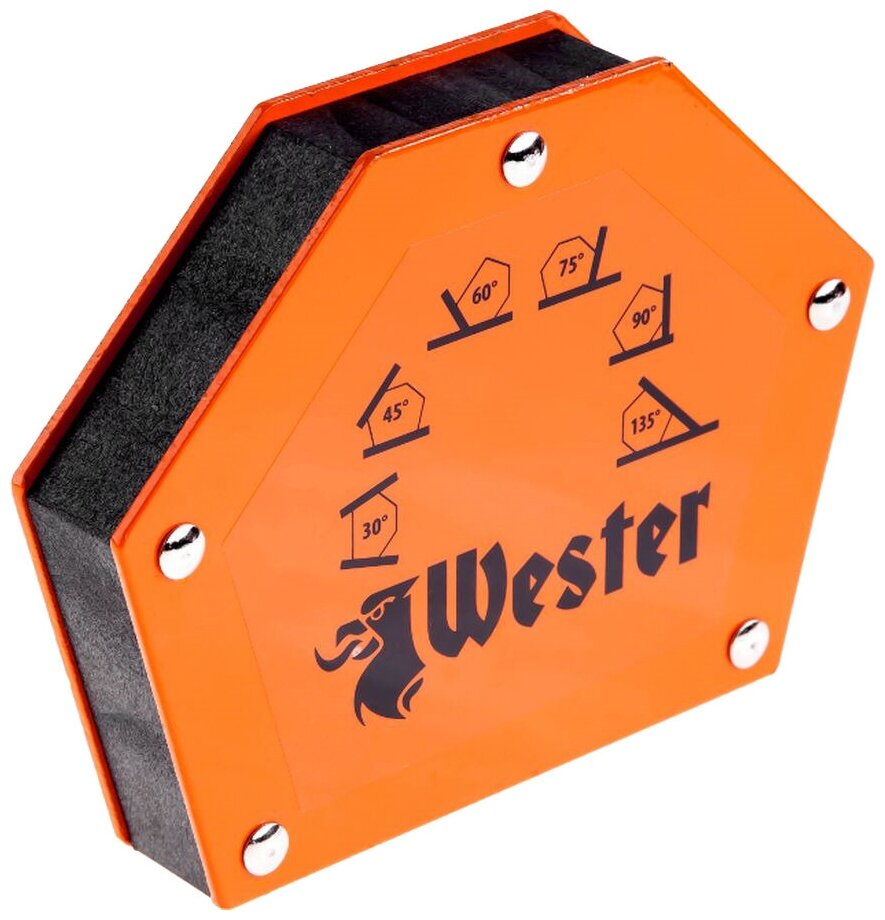

Средний сегмент занимают магниты, представленные шестиугольной формой, которые не имеют включателя магнитного поля, но характеризуются неплохим удерживающим усилием. Их стоимость варьируется в пределах от 550 до 1500 рублей.

Самыми дорогими представителями сварочных магнитов являются устройства угольной формы, обладающие возможностью активации и отключения магнитного поля. Цена на это оборудование составляет 2500-3500 рублей.

Возможно вас заинтересуют другие материалы по выбору сварочного оборудования:

Заключение

Для осуществления качественных и безопасных работ, кроме традиционных видов оборудования, рекомендуется использовать дополнительные средства — магниты для сварки. Они являются незаменимыми помощниками для соединения деталей в различных плоскостях, позволяя быстро и комфортно изменять их положение и выбирать оптимальную позицию для проведения технологических операций.

Магнитные крепления широко применяются как профессиональными специалистами, так и сварщиками-любителями. Работы, проводимые с помощью этих приспособлений, делают сварной шов более аккуратным и точным.

Магнитный держатель своими руками

Если вы не нашли подходящего варианта сварочного фиксатора в магазине или стеснены в средствах, нужный магнит для сварки можно соорудить самостоятельно.

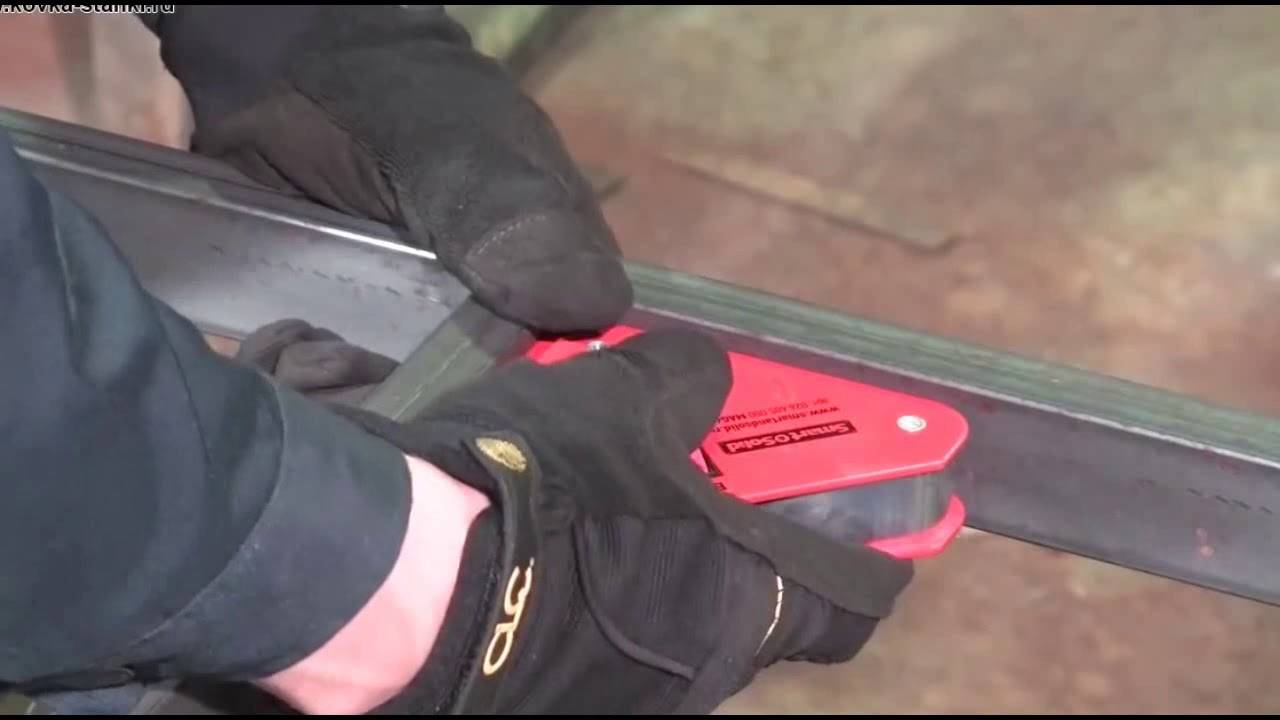

Работа с магнитным угольником.

Сделать своими руками магнитный угол для сварки – отличная идея по трем причинам:

• Это реальная экономия средства
• Это будет приспособление, подходящее именно для ваших технических нужд.
• Это весьма несложное устройство, сделать которое вполне реально даже без особого практического опыта.

Что вам понадобится:

• магнит любой формы, но предпочтительнее круглой с толщиной около 15-ти мм;
• лист из стали толщиной 2 мм;
• болты М6 с гайками.

Угольник для сварки с отключением.

Советы и этапы изготовления сварочного угольника следующие:

Это устройство лучше всего делать из стали вручную, с помощью болгарки или лазера. Главное – выпилить шаблоны с чрезвычайно точными углами на рабочей плоскости. Шаблонов должно быть два. Их размер должен быть больше диаметра магнита

Особое внимание уделяем размеру и шлифовке углов – от этого будет зависеть качество вашего угольника. Хорошо отшлифовать не помешает всю поверхность: если останется ржавчина или какие-либо дефекты, снизится сила действия магнита. Магнит будет притягивать к себе любой металлический мусор в виде опилок или стружек

Магнит будет притягивать к себе любой металлический мусор в виде опилок или стружек

Магнит будет притягивать к себе любой металлический мусор в виде опилок или стружек

Избавиться от этого можно с помощью проставки – специальной детали из манеры, которая должны быть немного меньше по периметру, чем сам стальной уголок. Такая проставка добавит держателю дополнительную жесткость, что вам не помешает. В ней проделывается специальное сквозное отверстие. Магнит может быть разной формы. Его помещают внутрь. Он ни в коем случае не должен выступать за края стальных пластин. Для его фиксации нужно сделать четыре отверстия: одно посередине и остальные три – по краям. Финальный этап сборки – аккуратное складывание слоев нашего «бутерброда», которые можно зафиксировать или клеем, или металлическими заклёпками. Самым надежным способом будут болты М6. Гайки следует поместить не только на концы болтов, но и между слоями. Хвостики болтов, выступающие на гайки, нужно обрезать болгаркой.

Следует помнить о свойствах магнита. Если вы поместили в угольник обычный, а не жаростойкий ферритный экземпляр, то под действием высоких температур он может утратить свои свойства. Об этом нужно помнить и контролировать.

Стоит ли покупать?

Ответ на этот вопрос может дать лишь мастер, выполняющий работы. Для начинающего сварщика, который только начал профессиональную карьеру данное приспособление способно существенно облегчить жизнь.

Если специалист работает преимущественно с цветными металлами, магнитный зажим, скорее всего, не пригодится.

У опытных работников имеется набор разнообразных фиксаторов на все случаи жизни, включая и данный прибор.

Стоимость устройства достаточно велика. При наличии знаний в области электротехники можно попытаться сделать его самому. Технология и процесс изготовления будет рассмотрен ниже.

Отключаемый магнит своими руками — Справочник металлиста

Зачастую, для проведения качественных работ по сварке одной только сноровки бывает недостаточно, именно поэтому используются различные вспомогательные приспособления, например магнитный уголок. Он предназначен для фиксации металлических деталей во время сварочных работ, при пайке или сборке конструкций, а хороший хозяин найдет еще десяток применений этой конструкции.

Чем хороши магнитные угольники

1. Позволяют работать с круглыми трубами, прямоугольного сечения, с листовым металлом и изделиями сложной формы;
2. Хорошее приспособление имеет ряд стандартных углов – 45, 90,135, 30 и 60 градусов, также есть модели универсальные, способные удерживать детали под любым углом;
3. Быстрый крепеж, в отличие от струбцин уголок достаточно прислонить к деталям он сам зафиксируется;
4. Упрощение процесса сваривания, происходит за счет отсутствия необходимости использовать помощника для сварщика, плюс возможность регулировать расположение свариваемых частей после их закрепления;
5. Приспособление может работать в любых плоскостях, под любым углом и на любых поверхностях;
6. Благодаря предустановленным шаблонным углам облегчается работа с поточными изделиями.

Стоит также отметить, что для большинства сварочных работ подобная деталь является не просто рекомендацией, а неотъемлемой частью рабочего процесса.

Как выбрать подходящую модель

Прежде всего следует решить, как вы будете использовать держатель. Если он необходим для разового использования, то подойдет самый дешевый вариант, который пригодится и в будущем, но не ударит по карману.

Тем, кто на постоянной основе работает со сварочным оборудованием подойдут модели с большим количеством предустановленных углов и недорогие универсальные модели, позволяющие самостоятельно устанавливать и фиксировать угол.

Для профессионального использования или комплектации небольшой мастерской стоит приобрести комплект магнитов, с высокой степенью удержания.

Очень часто в работе одним магнитом не обойтись, поэтому наличие целого, даже минимального, набора значительно облегчит работу сварщика.

Следующий параметр – сила удержания. Чем сильней магнит, тем тяжелее детали можно использовать в работе, тем дольше он будет сохранять удерживающие свойства и лучше фиксировать детали.

Качество магнита – параметр, про который большинство молодых сварщиков забывают.

Здесь нам важно, чтобы магнит смог долго сохранять свои свойства и что более важно — не портился при нагревании. Работа сварочного магнита происходит в непосредственной близости с местом сварки, поэтому все изделие подвержено нагреву, который ухудшает качество работы магнитов. Работа сварочного магнита происходит в непосредственной близости с местом сварки, поэтому все изделие подвержено нагреву, который ухудшает качество работы магнитов

Работа сварочного магнита происходит в непосредственной близости с местом сварки, поэтому все изделие подвержено нагреву, который ухудшает качество работы магнитов.

Виды магнитных уголков для сварки. Как сделать держатель своими руками

Во время проведения сварочных работ небольших металлических деталей бывает непросто удержать их в неподвижном состоянии. Для фиксации элементов в этом случае сварщику наиболее часто приходится прибегать к применению дополнительных механизмов и приспособлений, чтобы во время сварки детали не смещались.

Применение тисков и струбцин позволяет отлично справляются с этой задачей, но основной недостаток таких изделий заключается в необходимости осуществлять большое количество дополнительных движений для установки детали в статичном положении. А также в невозможности зафиксировать детали под определённым углом.

Магнитный держатель для сварки лишён таких недостатков, поэтому если часто приходится осуществлять сваривание деталей таким образом, то рекомендуется приобрести или изготовить самостоятельно данное устройство.

Как сделать магнитную массу

Работа по изготовлению магнитной массы для сварки начинается с отделения круглого магнита от динамика. В зависимости от его конструкции, придётся воспользоваться отвёрткой или болгаркой

Однако очень важно, чтобы металлические пятаки с двух сторон магнита, остались целыми и невредимыми

После того, как магнит извлечён, по центру нужно высверлить сквозное отверстие. Опять же, может быть отверстие уже есть, если магнит был прикручен к корпусу динамика болтом. В любом случае после этого необходимо хорошенько зашлифовать поверхность металлических пятаков магнита с двух сторон. В противном случае, даже малейшие выступы на них, будут мешать цепляться магнитной массе сварочного аппарата, к поверхности свариваемой заготовки.

На заключительном этапе изготовления самоделки, нужно вставить болт в отверстие магнита, прикрепить к нему массу от сварочного аппарата, и обтянуть все гайками через шайбы. На этом изготовление магнитной массы для сварки завершено.

Таким образом, всего лишь за час или два, можно сделать эффективное приспособление, которое станет очень полезным при выполнении сварочных работ. Магнитная масса для сварочного аппарата имеет достаточный прижим, она не нагревается в процессе сварки, а прикрепить её получится даже на совершенно ровный участок металлической заготовки.

Преимущества магнитов

Основными преимуществами магнитов по сравнению с винтовыми и клиновыми оснастками являются:

• Легкая и быстрая черновая сборка конструкции.
• Возможность фиксации деталей под наиболее употребительными углами в 45°, 90°, 135°. Продвинутые модели магнитных креплений для сварки позволят крепить заготовки и под углами 30°, 60°, 75°, а универсальные — под произвольным.
• Экономия времени на подготовительные операции в несколько раз.
• Крепления малогабаритны и не мешают сварке.
• Отключаемые сварочные магниты еже быстрее устанавливать или снимать.
• Легкость очистки от стружки, опилок и шлаков. ( особенно отключаемые).

Недостатком по сравнению с винтовыми и клиновыми креплениями является неприменимость с деревом, пластиком и другими немагнитными материалами.

https://youtube.com/watch?v=Ma_cxfoE9jE
