Магнитная дрель: предназначение и особенности

Классификация и виды

Станки для сверления данного класса между собой могут различаться по некоторым рабочим параметрам.

Так, у этих агрегатов может быть разным диаметр кольцевой фрезы или спирального сверла.

Также устройства могут иметь различный диаметр зенкера или разную длину рабочего хода.

Видео:

Сверлильные станки данного класса могут иметь и различную мощность, которая главным образом зависит от установленного на них двигателя.

Двигатель также влияет и на частоту вращения двигающихся частей оборудования этого типа.

Следует отметить и то, что у станков между собой могут различаться и магнитные подушки, предназначенные для их крепления непосредственно на поверхности обрабатываемого металла.

При выборе станка данного типа цена не должна быть главным определяющим фактором.

Если предполагается, что основным рабочим инструментом будет фреза, то лучше всего обратить внимание на те сверлильные станки, которые имеют более высокие мощностные показатели

ВАЖНО ЗНАТЬ: Применение мини фрезерных станков по металлу

ВАЖНО ЗНАТЬ: Применение мини фрезерных станков по металлу

Кроме этого, необходимо обратить внимание на частоту вращения, и наличие систем безопасности. Цена станков данного класса во многом зависит от имени производителя, однако не всегда заявленное качество соответствует реальным рабочим параметрам. Цена станков данного класса во многом зависит от имени производителя, однако не всегда заявленное качество соответствует реальным рабочим параметрам

Цена станков данного класса во многом зависит от имени производителя, однако не всегда заявленное качество соответствует реальным рабочим параметрам

Цена станков данного класса во многом зависит от имени производителя, однако не всегда заявленное качество соответствует реальным рабочим параметрам.

Такие устройства предназначены для выполнения широкого спектра рабочих операций, а поэтому должны содержать максимальный набор самых разных функций.

Обязательно должна быть предусмотрена в качестве одного из рабочих элементов фреза, которая должна легко и быстро устанавливаться в патрон.

Кроме этого, такие устройства должны быть защищены от различных внешних влияний.

Следует обратить внимание и на возможность их монтажа на горизонтальной поверхности. Видео:. Видео:

Видео:

Видео:

Вообще, в таких сверлильных станках данного универсального типа очень многое зависит от качества магнитного крепления.

Оно должно не только прочно фиксировать агрегат по месту, но и выдерживать возможные дополнительные нагрузки, в том числе и тогда, когда работает фреза.

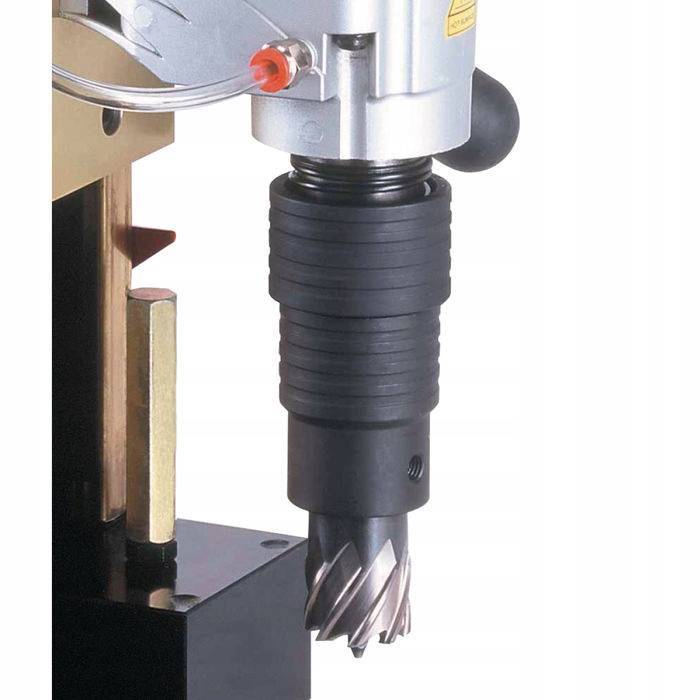

Основным рабочим органом таких устройств являются корончатые сверла, которые в процессе своей работы получают охлаждение в виде специальной масляной жидкости.

При выборе агрегата данного типа следует обратить внимание и на установленную систему охлаждения. Магнитный станок, предназначенный для сверления металлических поверхностей, является высоко мобильным и эффективным оборудованием, которое позволяет решать соответствующие задачи любой сложности. Магнитный станок, предназначенный для сверления металлических поверхностей, является высоко мобильным и эффективным оборудованием, которое позволяет решать соответствующие задачи любой сложности

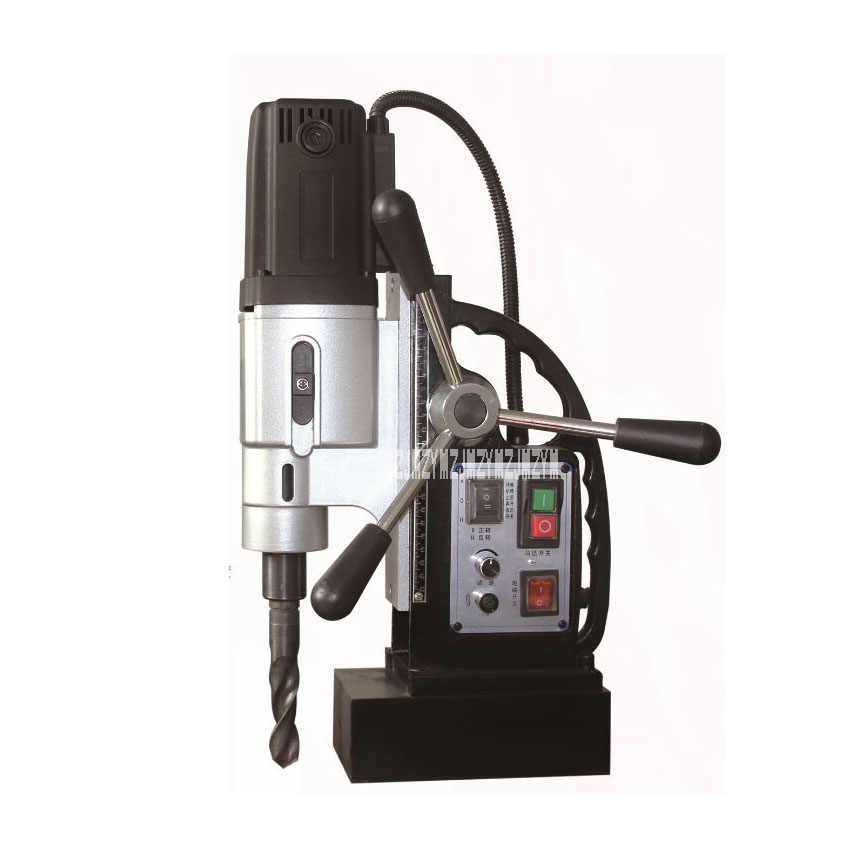

Магнитный станок, предназначенный для сверления металлических поверхностей, является высоко мобильным и эффективным оборудованием, которое позволяет решать соответствующие задачи любой сложности

Магнитный станок, предназначенный для сверления металлических поверхностей, является высоко мобильным и эффективным оборудованием, которое позволяет решать соответствующие задачи любой сложности.

За счет своего магнитного крепления он легко монтируется как в вертикальном положении, так и в горизонтальном.

Цена такого оборудования находится в допустимых пределах, что дает возможности приобрести его при необходимости даже домашнему мастеру.

Следует отметить и то, что сверлильный агрегат на магнитном основании или подошве, использующий корончатые сверла, прост в своей эксплуатации и управлении.

Классификации сверлильных станков

Габариты станка Для определения оптимального типа сверлильного станка на магнитной подушке необходимо брать во внимание его технические и эксплуатационные качества. Несмотря на относительно небольшие размеры этот вид оборудования может иметь широкий функционал. Не существует общепринятой классификации станков на магнитном основании

Поэтому перед приобретением рекомендуется сделать сравнительный анализ предлагаемых моделей. Определяющим параметром являются условия эксплуатации оборудования. Им должны соответствовать характеристики, которыми обладает магнитный станок

Не существует общепринятой классификации станков на магнитном основании. Поэтому перед приобретением рекомендуется сделать сравнительный анализ предлагаемых моделей. Определяющим параметром являются условия эксплуатации оборудования. Им должны соответствовать характеристики, которыми обладает магнитный станок.

Исходя из этого условия можно выделить такие параметры оборудования:

• подача сверла – ручная или автоматическая. Второй вариант используется при невозможности вручную осуществлять процесс сверления. Предварительно настраиваются параметры станка с магнитным основанием, а затем после установки на металлоконструкцию программа запускается;
• тип питания электродвигателя – от аккумуляторных батарей или с помощью подключения к электросети;
• функция поворота сверлильной головки относительно заготовки. Это дает возможность формировать сложные сквозные и глухие отверстия.

Помимо этих конструктивных особенностей необходимо учитывать фактические технические характеристики модели. Они определяют не только перечень выполняемых операций, но и их качество.

Виды электромагнитных дрелей

Прижимная сила, которая зависит от объема используемого электромагнита, стартует от 500 кг. Чем толще металл, который нужно обработать, тем выше значение прижимной силы должен иметь инструмент. Часто в металлоконструкции возникает необходимость просверлить отверстие в нижней части. Если делать это обычной дрелью, то понадобится много сил, времени и новых сверл. Благодаря магнитной дрели эту операцию можно выполнить в считанные минуты, предварительно зафиксировав устройство на металлическом основании.

Не пропустите: Классификация и описание дрелей

Это интересно! Важным параметром магнитной дрели является диаметр сверления отверстий. Минимальное его значение для любого аналогичного устройства составляет от 1 мм, а максимум зависит от массивности агрегата.

Максимальный диаметр отверстия, который можно просверлить рассматриваемым инструментом, составляет 150 мм. Для получения такого отверстия понадобятся корончатые сверла для магнитной дрели. Для такого необычного инструмента применяются специальные сверла, оснащенные магнитным захватом на хвостовой их части.

На виды магнитные дрели подразделяются в зависимости от их массовых показателей. Различают следующие виды:

1. Ультрамобильные. Масса таких инструментов составляет 10 кг, а применяются исключительно в тех случаях, когда ограничен доступ для установки стационарного устройства
2. Мобильные. Их вес составляет от 10 до 14 кг. Популярные модели, которые пользуются спросом при проведении работ на высоте. Их преимуществом является относительно небольшой вес, и высокие показатели прижимной силы
3. Среднемобильные. Их вес составляет до 20 кг, и применяются они тогда, когда металлоконструкция имеет большую толщину
4. Тяжелые. Вес таких агрегатов достигает 25 кг. Они очень неудобны в транспортировке, но при этом имеют огромный спектр возможностей. К применению таковых инструментов прибегают тогда, когда все вышеперечисленные модификации не справляются с поставленными задачами

Это интересно! Необходимость такого инструмента, как магнитная дрель, в домашних условиях, крайне низкая, если только род вашей деятельности не связан с металлоконструкциями. Просверлить отверстие в металле толщиной до 5 мм можно обыкновенной электрической дрелью со сверлом из высококачественной стали.

Магнитная дрель чем-то напоминает сверлильный станок, но разница лишь в том, что станки являются стационарными, в отличие от рассматриваемых агрегатов. При помощи магнитного агрегата можно обрабатывать и другие материалы, однако главным условием при этом является надежная фиксация инструмента на металлическом основании.

Магнитный сверлильный станок BDS MABasic 200 – простота и надёжность

Простота конструкции, доступность освоения, в меру мощный и высокоскоростной двигатель наряду с небольшим весом позволяют магнитной дрели выполнять производственные операции в труднодоступных местах. Предусмотрена возможность работы со спиральными или кольцевыми свёрлами.

Станок оснащён стандартным патроном для надежной фиксации режущего инструмента и быстрой смены на другой типоразмер. Сила притяжения электромагнита позволяет устанавливать станок в любом положении.

Плюсы:

• Хороший агрегат за свои деньги, полностью выполняет свои функции.
• Качественное исполнение, цена.
• Сочетание лёгкости и мощности.

Минусы:

Односкоростной, иногда не хватает мощности в холодную погоду.

Сверлильный станок на магнитном основании FE POWERTOOLS FE 50RL X – нарезание резьбы

Инструмент профессионального класса. Позволяет выполнять в труднодоступных местах классические операции сверления, но и нарезать резьбу.

Прижимная сила в 1.7 тонн надёжно фиксирует магнитную дрель в обрабатываемой детали. Точности операции способствует наличие возможности регулировать числа оборотов и функция реверса.

• Высокое качество изготовления.
• Возможность нарезать резьбу.
• Богатая комплектация.

Существует множество различных инструментов. Но выбрать среди них самые подходящие весьма сложно

Надо обратить внимание на одно из последних достижений — магнитную дрель

Магнитный сверлильный станок МВА-35

Магнитная сверлильная машина МВА-35 используется для сверления отверстий от 3 до 16 мм в стальных конструкциях, независимо от их местоположения. Дополнительно станок МВА-35 может быть оснащен держателем корончатых сверл и бачком для подвода СОЖ и тогда возможно сверление корончатыми сверлами до 35 мм диаметром и 60 мм длиной.

Дополнительные возможности:

Возможность сверления корончатым сверлом до 38мм.

Особенности магнитного сверлильного станка МВА35

• Сверлильный станок с двигателем мощностью 1,3 кВт с Конусом Морзе2 оснащен магнитной подошвой с прижимной силой почти 2 тонны.
• В комплекте сверлильный патрон до 16 мм и страховочная цепь, на случай если при сверлении на высоте произойдет обрыв цепи питания и магнитная подошва деактивируется.
• В остальном, сверлильный станок на магнитной подошве «MBA 35» работает почти как настольный станок.
• Магнитная подошва МВА-35 — это надежный и мощный электромагнит, который удерживает стальной лист толщиной 10 мм с силой 20 000 Н. Этого достаточно, чтобы сверлильный станок на магнитной подошве не отрывался под действием силы человека, даже если висит вверх ногами.
• Масса станка всего около 13 кг — его сможет поднять один человек.

Конструктивные особенности

Сверлильный станок на магнитной подошве MBA-35 выпускается с 2013 года. В основу модели легли наработки, использованные в более дорогом и профессиональном МВА-50.

Эти сверлильные станки на магнитном основании отличаются только электроприводами и комплектацией: магнитный сверлильный станок MBA-35 оснащен электроприводом Резекненского Акционерного Общества REBIR. Электропривода этой марки широко известны в России, запасные части к ним распространены и доступны по невысоким ценам. Если сверла нормальной остроты, то сверление проходит быстро и точно.

Модельный ряд магнитных станков

МВА35	MBA 38/1	MBA 55E	MBR55Е	МВА55V2	MBA55 Авто	MBA100	MBR100	MBSA100	MBSR100
Максимальный диаметр сверления (корончатым/спиральным)сверлом, мм
35/16	38/20	55/20	55/20	55/20	50/20	100/32	100/32	100/32	100/32
Подача сверла, мм
140	145	145	145	150	80	220	220	220	220
Мощность двигателя, Вт
1300Rebir	1150	1150	1150	1150 EIBENSTOCK (Германия)	1150 EIBENSTOCK (Германия)	1700 EIBENSTOCK (Германия)	1800 EIBENSTOCK (Германия)	1700 EIBENSTOCK (Германия)	1800 EIBENSTOCK (Германия)
Скорость без нагрузки, об/мин
Одна 650	Одна 680	50-650	50-650	1:250 2:450	1: 250 2: 450	1:110 2:175 3:245 4:385	1:от 60 до 140 2:от 200 до 470	1:110 2:175 3:245 4:385	1: от60 до140 2:от200до 470
Стандартный держатель:Weldon 19
Шпиндель
Конус Морзе №2	Конус Морзе №2	Конус Морзе №2	Конус Морзе №2	Конус Морзе №2	Конус Морзе №2	Конус Морзе №3	Конус Морзе №3	Конус Морзе №3	Конус Морзе №3
Масса, кг
13	17	16	16	16	17	22	22	27	25
Нарезание резьбы (реверс), плавная регулировка скорости
—	—	—	М20	—	—	—	М30	—	М30
Поворотное основание, угол /смещение, мм
—	—	—	—	—	—	—	—	60/15	60/15

Дополнительно ко всему этому, конструкторы нашей компании готовы рассмотреть и разработать любую оснастку, которая решит Ваши задачи.

Стандартная комплектация:

• Страховочная цепь.
• Клин для снятия оснастки.
• Патрон трехкулачковый с ключом, до 16 мм.
• Рукоятки.
• Картонная коробка.

Цена на магнитный сверлилный станок

В нашем магазине вы можете купить сверлильный станок на магнитной подошве недорого. Это одна из самых низких цен на сверлильный станок на магните в России и точно, самая низкая цена на модель европейского производства.

Получить подробную информацию по товару Магнитный сверлильный станок МВА-35 и купить по низкой цене Вы можете: позвонив нам по телефону, отправив заявку на электронную почту, либо поместив товар в «Вашу корзину» и оформив заказ.

Магнитный электрический сверлильный станок ELEMENT «Rotabroach» – рабочая лошадка

Мобильный, в меру лёгкий инструмент с магнитным основанием. Комплектуется электродвигателем повышенной мощности. Увеличенная частота вращения и усовершенствованный редуктор повысили надёжность, длительность эксплуатации станка. Усилие на магнитной подошве достигает 800 кгс.

Питание от стационарной электросети напряжением 220V. Сохранены компактные размеры, позволяющие добираться до самых труднодоступных мест. Применена эффективная система Технология Cutsmart – защита от перегрузок при пиковых нагрузках.

Плюсы:

• Качество сборки, надёжность.
• Хорош для операций в автомастерской.
• Надёжен, прост в управлении, регулировка силы давления на сверло.

Минусы:

Диаметр сверления маловат.

Это интересно: Особенности выбора эпоксидной грунтовки

Критерии выбора подходящего станка

Основная характеристика станка с магнитной подушкой — его масса. Поэтому установки оснащаются коллекторными электродвигателями.

Мощность двигателя варьируется в пределах от 0,6 до 3 кВт, количество оборотов вала — не более 1100 об/мин. При более высоких оборотах невозможно сделать качественное охлаждение рабочего инструмента. Только японские производители в своих станках используют инструменты из твердосплавного металла и могут себе позволить превышение упомянутых выше скоростных рамок.

Недорогие станки с показателями 250−600 об/мин могут эффективно справляться со сверловкой отверстий диаметром от 18 до 38 мм.

Принцип работы реноватора: в чем секрет инструмента

В основе принципа работы реноватора заложен метод осцилляции, то есть, совершение колебательных движений. Пиление осуществляется по простому принципу, который можно сравнить с пилением ручной ножовкой. Когда подается питание на электродвигатель, установленная насадка начинает двигаться, создавая вибрационные движения. Амплитуда колебания составляет около 2…3 градусов (в сантиметрах это расстояние составляет примерно 3,6-3,8 см), поэтому при частоте вращения вала ротора в 15 000 оборотов/минуту, режущие элементы насадки с легкостью погружаются в мягкие и даже твердые материалы.

Максимальная частота вращения ротора электродвигателя достигает 34 000 оборотов/мин. Колебательные движения создаются за счет соединения вала со шпинделем, оснащенным эксцентриком. Такой принцип работы реноватора имеет множество преимуществ перед своими собратьями, которые функционируют за счет вращения рабочих насадок (болгарка, дисковая пила) или совершения возвратно-поступательных движений (лобзик). К таковым преимуществам относятся:

• отсутствие разбрасывания опилок;
• при нарушении целостности рабочей насадки, пользователь не получает никаких травм;
• возможность выполнения пропилов любой сложности.

Дорогие модели приборов оснащаются регуляторами, посредством которых можно выбрать соответствующую скорость вращения вала двигателя. Эта функция полезна тем, что позволяет в зависимости от типа работ, выполнить их с максимальной точностью и эффективностью.

Это интересно! О том, как работает реноватор, можно посмотреть на видео выше. Главным преимуществом такого принципа функционирования является полная безопасность. И хотя прибор не предназначен для выполнения больших объемов работ, для домашнего мастера он станет настоящей находкой, способной заменить как минимум 5 различных электроинструментов.

Дрель магнитная – сложные работы простыми средствами

Дрель на магнитной станине специально придумана для того, чтобы просверливать разнообразнейшие отверстия, нарезать резьбу, работать со спиральными и корончатыми сверлами, делать зенковку и развертку, работать в непростых условиях. Магнитный сверлильный станок сконструирован так, что позволит выполнить работу на любой металлической поверхности, не перемещая при этом конструкцию.

Его можно использовать как в промышленном производстве, так и в полевых условиях. Без него не обойтись при ремонте крупногабаритных машин и строительной техники, монтаже или строительстве металлоконструкций. Магнитные станки зачастую применяются в машиностроении и судостроении, при возведении мостов, резервуаров, трубопроводов.

Дрель на магните имеет свою отличительную особенность. Она оснащена электромагнитной подошвой, которая в процессе работы фиксируется к обрабатываемой поверхности. Основание надежно примагничивается к металлической плоскости с силой до пяти тонн, что позволяет применять такие станки для работы в любом положении: горизонтальном, вертикальном, наклонном и даже для работ в перевернутом положении, то есть над головой.

Основное преимущество такой дрели перед стандартными сверлильными станками – это ее вес, который колеблется от 9 кг у самых легких моделей до 25 кг у самых тяжелых. Таким образом, с таким аппаратом легко управляться, переносить или перевозить его во время работы, если появится необходимость, выполнять работы на фасадах зданий, пролетах мостов.

Основная рабочая характеристика для такого станка – диаметр сверления. Минимальный диаметр составляет 1 мм, его можно сделать спиральным сверлом, корончатым же сверлом можно выполнить относительно большие диаметры, максимальный – 150 мм.

Использование дрели с корончатыми сверлами предпочтительней, потому что в силу своей конструкции они позволяют увеличить скорость сверления, выполнить отверстие с высоким качеством поверхности, сэкономить на расходных материалах. Кроме того, стоит отметить, что если электромагнитная дрель оснащена спиральным сверлом, то трение значительно превысит показатели при работе с корончатым сверлом, что приводит к постепенному сокращению эксплуатационного срока службы.

Чтобы уменьшить трение при работе и создать охлаждение рабочей поверхности сверл и коронок, в область сверления подается смазывающе-охлаждающая жидкость. Уменьшая трение, эта жидкость снижает нагрузки на двигатель, что продлевает бесперебойную работу станка.

Подавляющее большинство производителей применяют специальную конструкционную схему, исключающую незапланированный пуск сверлильной установки, к примеру, при отключении электроэнергии. Специальные приспособления значительно расширяют область применения магнитных стоек, в частности на немагнитных или неровных поверхностях.

Для немагнитных поверхностей используются вакуумные плиты крепления. Дрель на магнитной стойке часто оснащается передающим редуктором с проскальзывающей муфтой, которая останавливает двигатель в случае заклинивания сверла и предотвращает поломку как двигателя, так и сверла, часто дорогостоящего.

Классификации сверлильных станков

Габариты станка

Для определения оптимального типа сверлильного станка на магнитной подушке необходимо брать во внимание его технические и эксплуатационные качества. Несмотря на относительно небольшие размеры этот вид оборудования может иметь широкий функционал. Не существует общепринятой классификации станков на магнитном основании

Поэтому перед приобретением рекомендуется сделать сравнительный анализ предлагаемых моделей. Определяющим параметром являются условия эксплуатации оборудования. Им должны соответствовать характеристики, которыми обладает магнитный станок

Не существует общепринятой классификации станков на магнитном основании. Поэтому перед приобретением рекомендуется сделать сравнительный анализ предлагаемых моделей. Определяющим параметром являются условия эксплуатации оборудования. Им должны соответствовать характеристики, которыми обладает магнитный станок.

Исходя из этого условия можно выделить такие параметры оборудования:

• подача сверла – ручная или автоматическая. Второй вариант используется при невозможности вручную осуществлять процесс сверления. Предварительно настраиваются параметры станка с магнитным основанием, а затем после установки на металлоконструкцию программа запускается;
• тип питания электродвигателя – от аккумуляторных батарей или с помощью подключения к электросети;
• функция поворота сверлильной головки относительно заготовки. Это дает возможность формировать сложные сквозные и глухие отверстия.

Помимо этих конструктивных особенностей необходимо учитывать фактические технические характеристики модели. Они определяют не только перечень выполняемых операций, но и их качество.

Особенности эксплуатации и выбора инструмента

Магнитная дрель оснащается мощными электродвигателями, параметры которых составляют от 1 кВт и выше. Если в процессе сверления металлического основания происходит заклинивание сверла, то последствия следующие:

• Выход из строя сверла, стоимость которых достаточно высока
• Заклинивание мотора, стоимость которого составляет половину цены инструмента
• Получение травмы человеком, работающим инструментом

Чтобы избежать всех этих последствий, производители оснащают изделия проскальзывающей муфтой или устройством скольжения. Чтобы воспользоваться инструментом, нужно соблюдать следующие действия:

1. Перед установкой инструмента на металлическое основание нужно очистить место соприкосновения. Это позволит обеспечить качественное и надежное зацепление
2. Определить место сверления отверстия. При этом вовсе не обязательно его намечать керном, так как инструмент при сверлении не смещается с места
3. После установки инструмента на металлическое или неметаллическое основание, нужно проверить надёжность соединения
4. После этого устанавливается необходимого диаметра насадка в патрон инструмента, и проверяется наличие охлаждающей жидкости в баке, если в устройстве предусмотрена такая функция
5. Для приведения инструмента в действие, нужно нажать кнопку, после чего в ручную или автоматически регулировать силу прижатия сверла к обрабатываемой поверхности. Дополнительный электромотор в конструкции устройства позволяет автоматически прижимать насадку к обрабатываемой детали
6. Чтобы снизить трение в процессе сверления, применяются специальные смазывающие и охлаждающие жидкости. Эти жидкости позволяют снизить нагрузку на электродвигатель, а также продлить срок службы инструмента

Чтобы снять инструмент с металлического основания, нужно выключить подачу питания на электромагнитную подушку, придерживая при этом устройство.

Это интересно! Если нужно просверлить отверстие в немагнитных материалах, то для таких случаев имеются специальные вакуумные плиты крепления.

Если планируется купить магнитную дрель, то первоначально следует определиться, для каких целей нужен инструмент. Одним из важнейших критериев выбора инструмента является его вес. Чем выше вес устройства, тем больше и стоимость. На стоимость также влияют вспомогательные функции, как водяное охлаждение, разные скоростные режимы, удобные кнопки включения.

Рассмотренный в материале инструмент принадлежит к категории профессиональных. Выпускаются такие инструменты разными производителями, которыми являются: Euroboor, Metabo, Rotabroach, MBR. При выборе обязательно убедитесь в том, что инструмент оснащён удобными кнопками включения и рукояткой для транспортировки.
