Разбираемся в вопросе: что такое маятниковый ход электролобзика?

Эксплуатация электролобзика

Перед работой подготовьте необходимую оснастку.

Настройка прибора

1. Возьмите кронштейн для замены полотна. Ослабьте болт крепления. Вставьте нужную пилку и затяните болт. Аналогично происходит замена пилки.
2. Если у вас есть функция быстрой замены пилки, то поверните рычаг соответствующего узла.
3. Настройте частоту хода. Чем твёрже материал, тем меньше частота. Дерево распиливают на максимальной скорости. Металл — в два раза ниже. Для пластика скорость в 2,5 раза меньше максимальной. Кафель обрабатывается на низкой скорости.
4. Установите маятниковый ход. Его используют для толстых деревянных заготовок. Существует три положения регулятора: 1 — толщина 30–40 мм; 2 — толщина 40–50 мм; 3 — более 50 мм.

Работа электролобзиком

1. Закрепите деталь на верстаке.
2. Установите прибор режущей частью к детали. Включите. Не надавливая на полотно, ведите его по начерченной линии. Если вы будете прилагать чрезмерные усилия в процессе пиления, полотно может сломаться.
3. Затупившуюся оснастку меняйте сразу, чтобы не было сильной нагрузки на двигатель, и прибор не вышел из строя.
4. Для того чтобы сделать длинный рез параллельно кромке, используйте линейку и рейку. Отмерьте нужное расстояние. Расположите рейку вдоль линии реза, зафиксируйте на заготовке струбциной. Передвигайте инструмент параллельно рейки.
5. Для пиления под наклоном ослабьте крепление платформы. Установите угол нужной величины. Затяните крепление.
6. Для выпиливания ровной окружности соедините направляющую с центриком. Он входит в комплект инструмента. Закрепите его посередине. Ведите лобзик вокруг центрика.
7. При выпиливании узоров закрепите лобзик на столе. Тогда вам будет виден весь рисунок. Вы сможете двумя руками направлять деталь по нужной траектории.
8. Для работы с тонким металлом подложите под него фанеру, чтобы заготовка не деформировалась.

Как закрепить электролобзик на столе

Если переделать обычный лобзик в настольный вариант, то его возможности расширятся.

1. Возьмите столешницу толщиной 12–15 мм. Просверлите в ней и в платформе лобзика четыре отверстия.
2. Установите столешницу на основание толщиной не менее 22 мм. Прикрутите лобзик.
3. Если у него есть патрубок для выдува опилок, можно подключить пылесос. Для этого проделайте круглое отверстие в задней части основания стола и проведите шланг от пылесоса.
4. Теперь можно пилить.

Как работать электролобзиком

1. Сделайте распилы вдоль и поперёк волокон. Если пилку уводит только вдоль, то замените её. Если дефект повторяется в обоих случаях, нужно отрегулировать направляющий узел.
2. У одних проблема решается настройкой ролика.
3. Для этого ослабьте его крепление и подвиньте вперёд или назад.
4. У других регулировкой направляющих сухарей. Они крепятся болтами. Ослабьте их и установите нужное положение.
5. Сделайте контрольные резы. При необходимости повторите регулировку.

Принцип работ электролобзика

Электролобзик необходим в каждой мастерской, полезен для некоторых домашних работ, ремонта.

Инструмент может резать:

древесину,мягкий металл,пластик.

Он может выполнять разные линии разреза:

прямую линию,кривые,зигзаги,отверстия круглой, прямоугольной, неправильной формы.

При работе подошва электролобзика должна равномерно прижиматься к материалу. Не следует допускать, чтобы в процессе работы инструмент неконтролируемо менял положение – это ​​может привести к поломке пилы. Твердые материалы лучше резать на самой низкой передаче, то есть с небольшой скоростью подачи пилки.

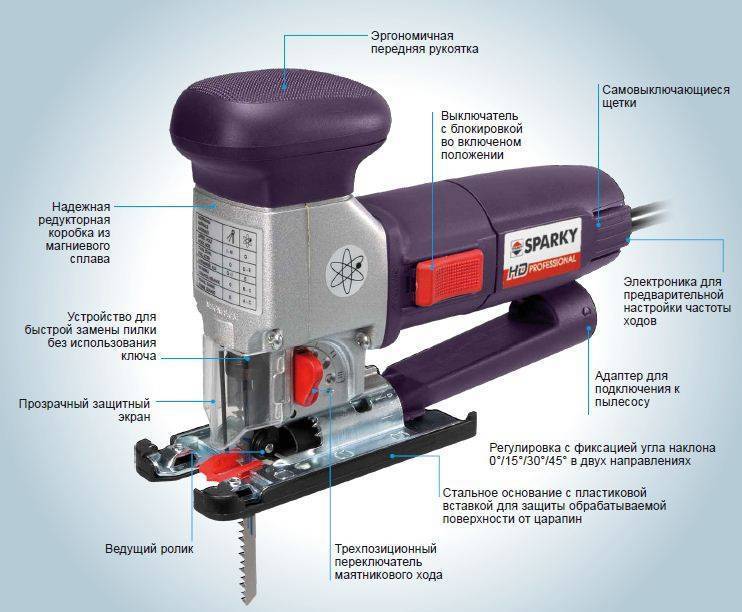

Из чего состоит: дополнительные функции

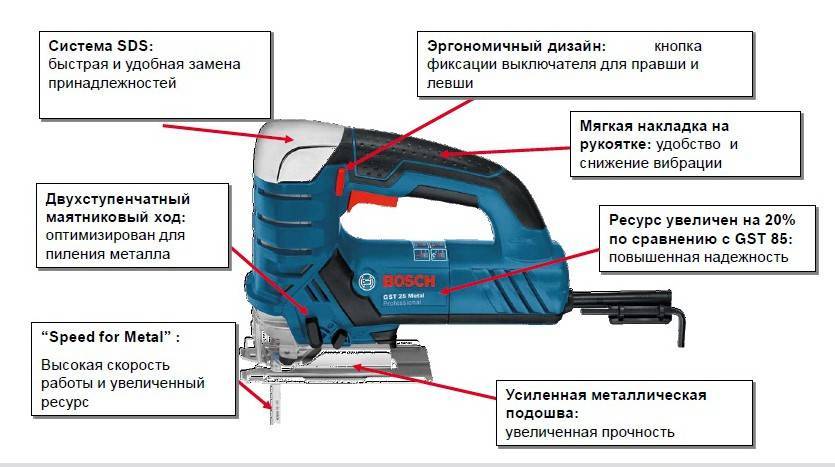

Современные электролобзики оснащаются целым рядом дополнительных опций. Они расширяют диапазон возможных работ с инструментом, упрощают процесс пиления. Чаще встречаются следующие функции:

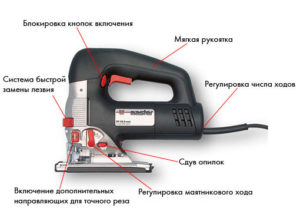

Рисунок 3 – Дополнительные функции электролобзика

• Маятниковый ход (подкачка). Возможность придавать пилке дополнительные движения в возвратном направлении. Повышает производительность инструмента, скорость резки и упрощает работу с рыхлым материалом. Может иметь 1-4 скорости;
• Подключение пылесоса (внешний патрубок). Полезно для продолжительной работы. Позволяет подключить пылесос для удаления излишков пыли, опилок, стружки. Способствует улучшению видимости реза;
• Поворот пилки. С помощью опции пилку можно двигать под любым углом от 0 до 360. Необходимая функция для осуществления округлых резов;
• Фиксатор угла пилки. Позволяет закрепить полотно под необходимым углом. Без этого невозможно делать фигурные пропилы;
• Подсветка и лазерный указатель. Упрощают пиление в затемненных условиях, помогают делать более точные резы.

В качественной модели должен быть защитный пластиковый экран, сдерживающий опилки и стружку в одном месте. В инструкции дополнительные функции всегда идут отдельным пунктом, при выборе конкретной модели их легко пропустить – следует внимательно осматривать сам инструмент, уточнять комплектацию у продавца.

Система смены и крепления пилок

Стоит обратить внимание на:

монтаж пилок,систему крепления,легкость замены.

При разных видах работ потребуется часто менять пилки, эта операция должна выполняться легко.

Важный вопрос – можно ли установить лезвие без инструментов. Такая возможность существенно влияет на удобство использования лобзика. Существует несколько механизмов крепления лезвия-пилки:

Колодочный механизм – лезвие крепится при помощи колодки, позволяет использовать различные виды пилок. Механизм применяется в недорогих инструментах.Винтовой механизм – крепление происходит при помощи винта.Быстрый зажим – самый удобный механизм, его недостаток – подходит не для всех видов лезвий.

Принимая во внимание формы хвостовиков, можно выделить следующие распространенные типы пил:

1. с T-образным хвостовиком (европейские);с хвостовиком 2Т;универсальные, 1/4″ с U-образным хвостиком (американские);Макита.

Пилки с T-образным хвостовиком (европейские)

Наиболее популярны, распространены на рынке пилки с T-образным хвостовиком. С лобзиком, предназначенным для типа пилок T, не будет проблем с покупкой расходных материалов.

Большинство производителей электроинструментов, представленных в продаже, используют крепления европейского типа. Причина широкого применения стандарта с T-образным хвостовиком – высокая надежность крепления, что является важным условием эффективной, безопасной эксплуатации. Важные особенности конструкции:

легкое крепление,простое удаление полотна,возможность использования бесключевых фиксаторов, значительно облегчающих, ускоряющих обслуживание инструмента.

Быстрая сборка и разборка – основное требование среди профессиональных пользователей. При интенсивной работе, особенно при разрезании труднообрабатываемых материалов, происходит быстрый износ режущей части, следствие этого – их частая замена. Поэтому скорость замены пильного полотна важна для производительности труда.

Вспомогательные инструменты

В борьбе за потребителя, производители лобзиков выпускают массу дополнительных инструментов и аксессуаров, призванных облегчить выполнение различных работ. Среди наиболее востребованных дополнительных приспособлений можно отметить:

1. Параллельный упор предназначен для быстрого выполнения параллельных краю пропилов;

2. Упор-циркуль позволяет делать точные резы по окружности;

3. Направляющая шина предназначена для выполнения перпендикулярных краю распилов;
4. Противоскольный вкладыш — это пластина, закрепляемая на опорной платформе, предотвращающая боковой изгиб пильного полотна;
5. Съемная накладка на подошву предотвращает появление царапин на обрабатываемом материале.

Технические характеристики, которые необходимо учитывать при выборе электролобзика

Итак, будем считать, что первое знакомство с инструментом состоялось. Однако, для того чтобы ответить себе на вопрос, какой электролобзик выбрать, этого недостаточно. Предстоит еще разобраться в его технических характеристиках, понять, на что они влияют и от чего зависят.

Потребляемая мощность

Возможности лобзика в значительной степени определяются мощностью его электродвигателя. Так, например, электролобзик мощностью 600 Вт легко справится с деревянной заготовкой толщиной 80-85 мм и даже с 6-8-миллиметровым листом из нержавеющей стали, в то время как 400-ваттному инструменту под силу будет лишь 60-65 мм слой древесины или 4-6 мм слой нержавейки.

Мощность электролобзика может варьироваться в зависимости от модели от 350 до 1000 Вт. Наиболее оптимальным вариантом можно считать середину этого интервала — 500-600 Вт. Более слабые модели подойдут лишь для решения несложных бытовых задач. Более мощные предназначены для профессионалов, и их наличие в обычной домашней мастерской вряд ли будет оправдано.

Максимальная частота ходов штока

По величине такого параметра, как частота ходов штока, можно оценить скорость работы электролобзика. Чем больше возвратно-поступательных движений совершает пильное полотно в единицу времени, тем быстрее осуществляется рез. У большинства лобзиков максимальная частота варьируется в диапазоне от 2500 до 3200 ходов/мин. (хотя бывают отклонения как в ту, так и в другую сторону), наиболее популярны и распространены модели с частотой 3000-3200 ходов/мин.

У многих электролобзиков существует возможность регулировки частоты. Эта полезная функция позволяет инструменту работать с разными по своим свойствам материалами. Чем тверже материал заготовки, тем меньше должна быть скорость движения пилки. Например, с древесиной необходимо работать на максимальной частоте, тогда поверхность спила будет идеально гладкой, а вот при резе металла, напротив, обороты нужно до предела сбросить — это убережет пильное полотно от преждевременного выхода из строя.

Регулировка частоты ходов у разных моделей электролобзиков может быть реализована по-разному. У одних необходимая скорость выставляется специальным переключателем перед началом работы. У других скорость движения пилки регулируется по ходу работы силой нажатия на пусковую кнопку. Если вы предполагаете заниматься фигурным выпиливанием, то второй вариант для вас будет предпочтительнее.

Глубина пропила

Глубина пропила — это параметр, определяющий, с заготовками какой предельной толщины может работать данный электролобзик. Разумеется, максимальная глубина пропила разных материалов у одного и того же инструмента будет различаться. Как правило, в документации к лобзику указывается несколько значений данного параметра — для дерева, алюминия и стали.

Глубина пропила зависит от мощности лобзика. У инструментов бытового сегмента глубина пила составляет 50-120 мм для дерева и 5-10 мм для алюминия. У профессиональных моделей эти величины могут достигать 150-160 мм и 30-35 мм соответственно.

Тип питания электролобзика

Как и другие ручные электроинструменты, лобзики выпускают в двух вариантах электропитания — проводные и беспроводные. Первым требуется подключение к обычной однофазной электросети напряжением 220 В. Вторые, как несложно догадаться, работают от аккумулятора. Большинство моделей беспроводных электролобзиков рассчитано на работу от аккумулятора напряжением 18 В или 10.8 В, менее распространены лобзики с аккумулятором на 14.4 В и 12 В, и уж совсем редко встречаются 24 и 28-вольтные.

Единственным преимуществом аккумуляторных электролобзиков является их мобильность. Недостатков, увы, больше, и главный из них — это сильно ограниченное время работы инструмента на одном заряде аккумулятора. Из этого следует, что неплохо бы иметь под рукой сменную батарею. Однако, тем, кто приценивается к аккумуляторным моделям, следует иметь в виду, что в большинстве случаев аккумулятор не входит в комплект нового электролобзика, а его стоимость зачастую соизмерима со стоимостью самого инструмента.

Все вышесказанное не стоит расценивать как антирекламу беспроводных электролобзиков: если вам предстоит работать в местах, где доступ к электросети невозможен или сильно затруднен, то аккумуляторный инструмент станет вам незаменимым помощником.

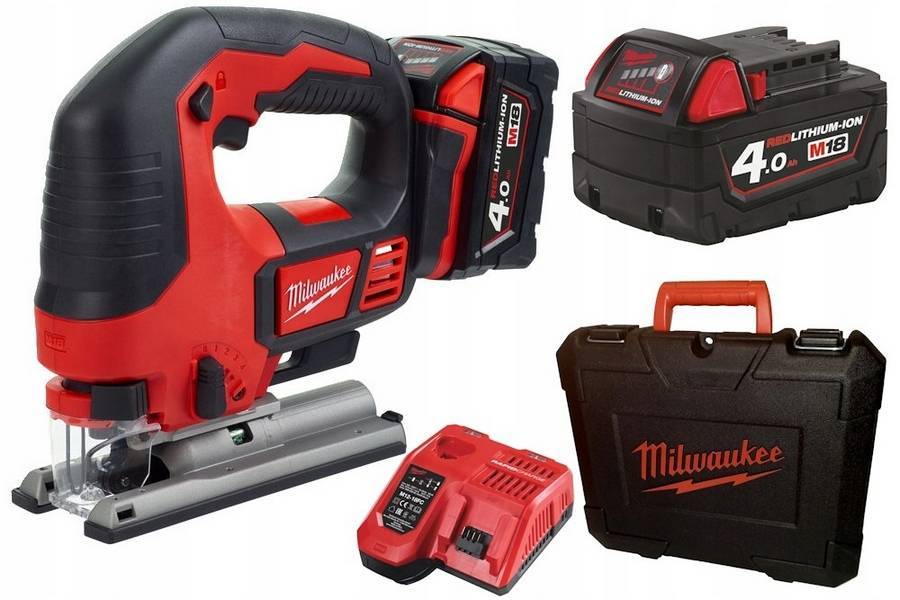

Аккумуляторный лобзик

Полезные опции лобзиков

У современных электролобзиков можно встретить массу полезных опций. Такие конструктивные дополнения не только расширяют возможности инструмента, но и делают работу с ним максимально удобной. Каковы же эти опции?

Электронная система регулировки скорости

Позволяет подобрать оптимальную частоту хода пилки под конкретную задачу.

Наибольшая скорость хода полотна (2800-3500 ход/мин) требуется не всегда. При пилении металла или пластика, выпиливании лобзиком небольших закруглений в массиве древесины скорость придется сбавлять. В противном случае полотно и заготовка будут перегреваться.

Система регулировки скорости присутствует у большинства электролобзиков, хотя попадаются модели и без этой опции. Для регулировки, как правило, предусмотрено колесико, хотя в ряде случаев частоту подбирают силой нажатия на кнопку выключателя.

Говоря об электронике, также упомяну систему стабилизации скорости, которая при нагрузке на инструмент поддерживает частоту хода на постоянном уровне.

Подсветка

Обеспечивает хороший обзор и бережет зрение.

Светодиоды, встроенные рядом со штоком, прекрасно освещают рабочую область и гарантируют хорошую видимость линии разметки даже в условиях сумерек

Это важно, ведь выпиливание лобзиком нередко требует точности. Если подсветки нет, то при работе в тени или с тусклым светом вам придется напрягать зрение, а начерченную линию легко можно потерять из виду

Маятниковый ход

Значительно повышает производительность электролобзика.

Отдельный рычажок на корпусе заставляет полотно ходить не только вверх-вниз, но и смещаться вперед-назад с небольшой амплитудой. Такая подкачка заставляет зубья пилки агрессивнее вгрызаться в древесину, что значительно ускоряет процесс пиления, хотя и способствует образованию множества крупных сколов.

Для того, чтобы почувствовать прирост производительности, достаточно перепилить толстую строительную доску (толщиной 50 мм) сначала с выключенной подкачкой, а затем — с максимальной. В первом случае инструмент будет пилить крайне неохотно, требуя от вашей руки значительных усилий, во втором — быстро справится с заготовкой даже без сильного нажима. Маятниковый ход у электролобзиков регулируемый, и общая закономерность такова: чем выше ступень, тем сильнее подкачка.

Иными словами: • нулевая ступень означает, что маятниковый ход отключен; • первая ступень задает несильную подкачку;

• самая высокая ступень обеспечивает максимальную подкачку. Правда, на практике не всегда удается заметить разницу между двумя последними ступенями.

Быстрозажимной замок для полотна

Упрощает замену пилки.

Главное достоинство быстрозажимного замка в том, что он не требует шестигранного ключа или отвертки. От вас требуется отвести в сторону или нажать на подпружиненную скобу и вставить пилку в замок. Быстрозажимной замок далеко не всегда исполнен идеально, однако ситуации, когда работа «встает» из-за потерянного шестигранника, вам не грозят.

Переключатель сдува/отсоса опилок

Улучшает видимость разметки, способствует эффективному удалению опилок.

Как правило, такой переключатель выполнен в виде небольшого двухпозиционного рычажка. Положение «сдув» направляет в область распила мощный воздушный поток, который начисто сметает опилки и обеспечивает хорошую видимость разметки. Вторая же позиция используется в тех случаях, когда к лобзику присоединен строительный пылесос: она блокирует сдув, который мешал бы эффективной работе пылесоса.

Быстрая фиксация подошвы

Облегчает регулировку подошвы.

Выпиливание лобзиком нередко требует предварительной настройки подошвы инструмента. Это может быть регулировка на угол 45 градусов или точная подстройка по угольнику для строго перпендикулярного распила. В любом случае фиксацию подошвы придется ослаблять. Обычно это делается при помощи шестигранника, но у ряда продвинутых моделей имеется специальный рычаг: ослабляем его, задаем угол подошвы и затягиваем рычаг обратно.

Дополнительный направляющий механизм для пилки

Препятствует уводу полотна, а значит, повышает точность пиления.

Такой механизм встречается нечасто (как правило, у дорогих профессиональных лобзиков). Он выполнен в виде двух твердосплавных «губок», которые поджимают полотно сбоку и, тем самым, препятствуют изгибу пилящей оснастки. Польза от подобной доработки бесспорна, ведь наиболее серьезной проблемой при работе с лобзиком является именно увод эластичного полотна в массиве.

В статье использованы изображения: hitachi-pt.ru, hilti.ru

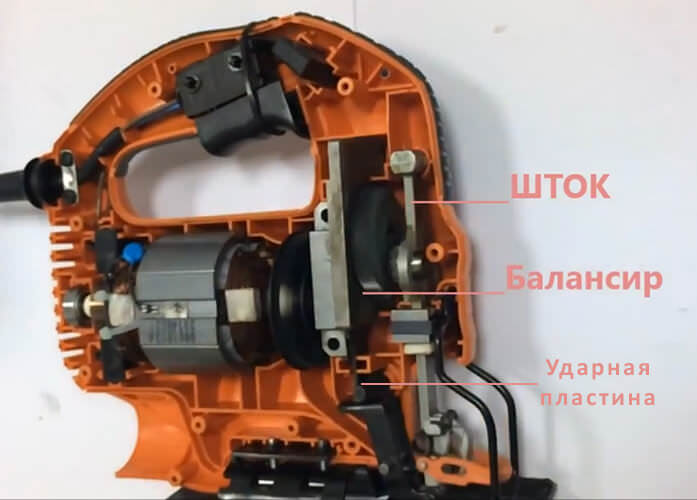

Маятниковый механизм электролобзика, принцип работы

Электролобзик — инструмент для проведения криволинейных распилов, резки деталей, которые нуждаются в распиле особой точности и создания. Обычный электролобзик перемещает пилку только вверх-вниз, то есть имеет механизм вертикального хода и производит распил поверхности только при применяемом усилии. Наличие функции «маятникового хода» позволяет производить движения вперед, тем самым облегчая продвижение лобзика и справляться даже с твердыми и мягкими материалами без лишних усилий.

Главный рабочий инструмент у электролобзика — пилка длиной всего от пяти до 12 см. С помощью возвратно-поступательных движений по вертикали она может пропиливать материалы любой твердости и вырезать тонкие художественные вещи из дерева. Ассортимент пилочек весьма разнообразен и для каждого вида работ она своя, выполненная из материала различной прочности, и имеет свой шаг (расстояние) между зубчиками. Пилки с алмазным напылением предназначены для работ с особо прочными материалами — кафелем, керамикой и стеклом.

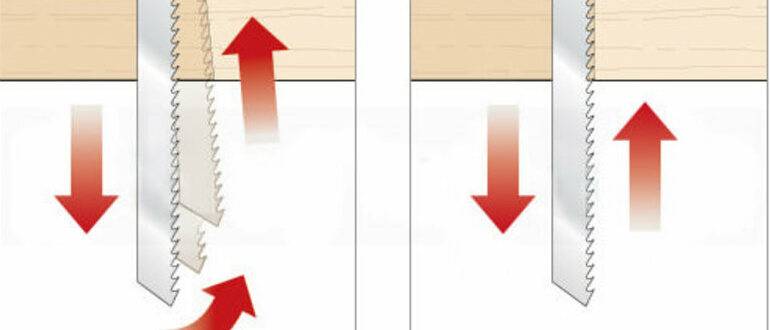

Основная функция маятника — регуляция траектории движения пилки. Когда эта функция отключена, пилка двигается вверх-вниз и делает достаточно ровный разрез. При включении функции маятника, пилка при движении вперед, как бы «напрыгивает» на материал, процесс распила идет быстрее, но получаются мелкие сколы и трещинки. Функция маятника на разных моделях электролобзиков представлена в нескольких ступенях, на профессиональных инструментах, к примеру, предназначенных для распила паркета, их 4.

Быстрый распил достигается посредством подачи полотна по ходу пиления. Лобзик, оснащенный маятником, пилит быстрее, за счет этой функции снижается износ пилки и прочищается пропил за счет отклонения полотна вниз. Эта функция обеспечивает лучшую производительность инструмента, а также увеличивает срок эксплуатации режущего элемента. На максимальной амплитуде качания производится распил досок из мягкой породы древесины и пластмассовых изделий.

Постепенно ее уменьшают для работы с материалами твердых древесных пород, мягких металлов, ДСП. При распиле стальных материалов потребуется электролобзик с отключенной функцией маятника. Особо следует отметить, что функция маятникового хода хороша в применении распилов «по прямой», иначе существует вероятность перегибов полотна и заклинивания пилки.

29.01.2013 В контакте Twitter Facebook Одноклассники Мой мир Livejournal

Замена щеток

Искрение и запах гари указывают на неоднородность режима работы обмоток. Обычно в этом виноваты щетки, которые износились и требуют замены. Во время работы графит понемногу стирается, длина щеток уменьшается, плотность контакта с поверхностью коллектора снижается. Неплотный контакт вызывает нагрев, сильное искрение, оплавляющее поверхность коллектора и разрушающее его пластины. Поэтому, при появлении первых признаков износа надо вынуть щетки, осмотреть их, и, при необходимости, поменять. Покупая щетки, рекомендуется иметь с собой старые как образец, чтобы не промахнуться с размером.

Помимо щеток, в двигателе могут оказаться проблемы с обмотками или пробоем изоляции. Все эти вопросы решаются только при разборке мотора и полном обследовании ротора и статора, прозвонке обмоток и определении дефектного узла. Принимать решение о ремонте или замене следует только после точного определения величины поломки, однако, для неопытного человека всегда проще (и правильнее) сразу приобрести новый двигатель.

Рекомендации по использованию устройства

Маятниковый механизм куда сложнее в работе, и это даже не зависит от плотности материала.

Рекомендации по работе с таким электрическим прибором следующие:

1. Ни в коем случае нельзя давить на электрический лобзик во время распиливания.
2. Устройство следует крепко зафиксировать на поверхности материала обработки
3. Для точности распила заготовку потребуется держать ровно и продвигать прибор с одинаковой умеренной скоростью.
4. Подложите лист ДСП или фанеры под устройство для того, чтобы уменьшить вибрацию во время работы с тонкими заготовками.
5. Использовать машинное масло во время распиливания металла, а также органического стекла.

Перед началом применения следует внимательно изучить и прочесть инструкцию т компании-производителя, а после провести тестирование орбитального электрического лобзика. Чтобы вам в глаза не попали опилки или стружки, следует обязательно надеть очки, и работать лишь в защитных перчатках.

Что стоит выбирать – ТОП-5 лобзиков

Купить маятник для лобзика – так себе идея. На рынке есть огромный спектр моделей электрических лобзиков и отечественных, и зарубежных производителей. Они отличаются по функционалу, стоимости и из-за наличия/отсутствия дополнительных опций. Кроме того, есть лобзики без маятникового хода (подкачки). Ниже предлагаем вам рассмотреть 5 лучших моделей для любых задач.

RеdVеrg Ваsiс JS600

Недорогой электрический инструмент для фигурного и прямого пиления. Устройство само по себе крепкое, е имеет люфтов на движущихся элементах, а также оснащено прорезиненной ручкой. Двигатель же оснащен двойной обмоткой. Поставляется в комплекте с режущим полотном, ключом для настройки и упором. Мощность устройство 0.6 кВт, а частота ход до 3 000 колебаний в 1 минуту. Вы сможете использовать такой электрический лобзик для древесины, толщина которой не более 5 см.

Stаnlеу STSJ0600-В9

Это функциональный и надежный электрический лобзик из профессионального сегмента. С ним можно работать по металлу, древесине и прочим популярным материалам. Также есть удобный отсек для хранения пилок, защитный экран, а еще ручка с резиновой защитой. Мощность устройства 0.6 кВт, а максимальную толщину деревянных заготовок, которые может быть устройство, будет 8.5 см.

Коlnеr КJS 800 VСL

Электрический лобзик для профессиональных работ, которые имеет мощность 0.5 кВт. Его поставляют в прекрасной комплектации, потому что есть защитный экран, набор пилок и даже кейс для хранения из пластика. В качестве дополнительных элементов вы найдете адаптер для пылесоса, параллельный упор. Есть возможность отрегулировать режим работы, а также прибор оснащен лазерной направляющей.

Наmmеr LZК650L

Эта модель из бюджетного сегмента, поэтому стоит она относительно немного, а еще прибор оснащен прекрасным электрическим двигателем с мощность в 0.6 кВт. Электрический лобзик имеет крепкую подошву из литой стали, а еще режим плавного пуска и даже защитный экран, что весьма неплохо для бюджетника. Достоинствами является возможность подключения пылесоса, система «антивибрация» и регулирование скорости подкачки.

Зубр Л0-710-80

Это компактного размера электрический лобзик отечественного изготовления. Он прекрасно подойдет для проведения работ с тонкими материалами, а также поможет выполнить точный распил поверхности. Мощность двигателя равна 0.75 кВт, и допускается максимальная толщина деревянной заготовки в 5 см. Кроме того, маятник этого лобзика поможет вам для многих работ, а еще есть возможность подключения пылесоса и наклона литой подошвы. Устройство поставляется с ключом для того, чтобы настраивать его, а еще есть пилка по дереву.

Обратите внимание, что современные модели электрических лобзиков с подкачкой имеют фиксированную скорость движения пилки, причем предельным значением является 3 000 колебаний в 1 минуту. Скорость во многом будет зависеть от выбранного режима и материала обработки. Орбитальный электрический лобзик является функциональным инструментом для того, чтобы распиливать дерево, металла, комбинированные материалы и даже пластик

Орбитальный электрический лобзик является функциональным инструментом для того, чтобы распиливать дерево, металла, комбинированные материалы и даже пластик

Благодаря наличию маятникового хода будет усиливать скорость пиления, а также появляется возможность работы с мягкими и крупными изделиями. Достоинствами устройства является управления режимом продвижения полотна, высокая скорость и быстрое удаление стружек с пылью

Орбитальный электрический лобзик является функциональным инструментом для того, чтобы распиливать дерево, металла, комбинированные материалы и даже пластик. Благодаря наличию маятникового хода будет усиливать скорость пиления, а также появляется возможность работы с мягкими и крупными изделиями. Достоинствами устройства является управления режимом продвижения полотна, высокая скорость и быстрое удаление стружек с пылью.
