Литий-ионные аккумуляторы для шуруповёртов

Основные разновидности и параметры аккумуляторов, используемых в шуруповёртах

Все производители в технической документации оставляют отметку о том, какой тип аккумуляторной батареи подходит именно для этой модели шуруповёрта. Другие виды АКБ могут также подойти, но они будут иметь другую конструкции, а также снижать эффективность работы прибора. Среди разновидностей выделяются:

• никель-металлогидридные аккумуляторы;
• никель-кадмиевые источники питания;
• литий-ионные модели;
• литий-полимерные аккумуляторные батареи.

Каждая из них имеет свою специфику работы, важно учесть все факторы перед покупкой. Никель-кадмиевые АКБ
Данная разновидность начала изготавливаться уже очень давно

Катод изготавливается из гидрата закиси никеля. Модели очень популярные, но уже достаточно устаревшие. В качестве электролитического раствора выступает гидроксид калия. Также в некоторых разновидностях используется твёрдый компонент.

Никель-металлогидридные АКБ
Более современные модели, начали создаваться примерно в 70-х годах. Чаще всего данные разновидности встречаются в качестве обычных одноразовых или перезаряжаемых аккумуляторных батарейках в цилиндрической форме. Катод состоит из оксида никеля, а анод из лантана. Передача электроэнергии производится при помощи гидроксид калия.

Литий-ионные
Данные модели в современном мире медленно выталкивают все остальные. Производится начали, относительно других видов, недавно. За счёт своей конструкции, а также более дешёвых и качественных элементов обеспечивают высокий срок эксплуатации аккумуляторной батареи, а также повышают их энергетическую ёмкость. Благодаря своей наращённой высокой мощности применяются в большом количестве приборов, включаю смартфоны. Анод и катод изготавливаются из фольги и алюминия. Оснащены новейшими технологиями, которые также повышают эффективность работы элементов.

Литий-полимерные
Данная разновидность является самой новой среди всех. Специалисты и сами производители говорят, что данный тип является видоизменением литий-ионных моделей. Они имеют другой состав электролитического раствора в отличие от предшественника. Это увеличивает эффективность, повышает уровень безопасности, а также имеет большой срок службы. Применяются литий-полимерные аккумуляторные батареи там же где литий-ионные, присутствуют некоторые исключения.

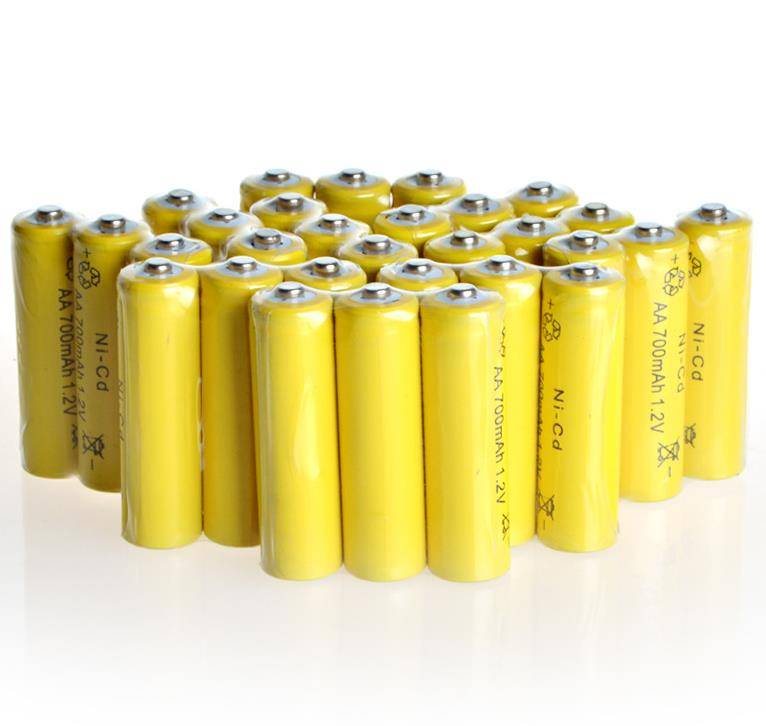

Никель-кадмиевые АКБ
Данная разновидность начала изготавливаться уже очень давно. Катод изготавливается из гидрата закиси никеля. Модели очень популярные, но уже достаточно устаревшие. В качестве электролитического раствора выступает гидроксид калия. Также в некоторых разновидностях используется твёрдый компонент.

Никель-металлогидридные АКБ
Более современные модели, начали создаваться примерно в 70-х годах. Чаще всего данные разновидности встречаются в качестве обычных одноразовых или перезаряжаемых аккумуляторных батарейках в цилиндрической форме. Катод состоит из оксида никеля, а анод из лантана. Передача электроэнергии производится при помощи гидроксид калия.

Литий-ионные
Данные модели в современном мире медленно выталкивают все остальные. Производится начали, относительно других видов, недавно. За счёт своей конструкции, а также более дешёвых и качественных элементов обеспечивают высокий срок эксплуатации аккумуляторной батареи, а также повышают их энергетическую ёмкость. Благодаря своей наращённой высокой мощности применяются в большом количестве приборов, включаю смартфоны. Анод и катод изготавливаются из фольги и алюминия. Оснащены новейшими технологиями, которые также повышают эффективность работы элементов.

Литий-полимерные
Данная разновидность является самой новой среди всех. Специалисты и сами производители говорят, что данный тип является видоизменением литий-ионных моделей. Они имеют другой состав электролитического раствора в отличие от предшественника. Это увеличивает эффективность, повышает уровень безопасности, а также имеет большой срок службы. Применяются литий-полимерные аккумуляторные батареи там же где литий-ионные, присутствуют некоторые исключения.

Сколько и каких аккумуляторов приобретать

В большинстве случаев для переделки любого шуруповерта на литиевые аккумуляторы используют элементы типоразмера 18650. Эта цифра означает линейные размеры:

• длина 65 мм (на самом деле чуть больше);
• диаметр 18 мм.

Эти батареи относятся к категории пальчиковых — имеют цилиндрическую форму с выводами положительного и отрицательного полюсов с противоположных сторон. Напряжение одного элемента в полностью заряженном состоянии составляет 3,6 вольт. Для каждого шуруповерта надо набрать необходимое напряжение. Его можно найти на корпусе старого аккумулятора.

Напряжение штатной батареи, В	Количество литий-ионных элементов	Итоговое напряжение, В
10,8	3	10,8
12	3-4	10,8 или 14,4
14	4	14,4
18	5	18

Очевидно, что из 3,6-вольтовых элементов не всегда удается набрать напряжение, строго равное номиналу. Так, для 18 в все получается идеально, а для 12 в придется довольствоваться или чуть меньшим, или чуть большим напряжением. Надо понимать, что в первом варианте немного упадет крутящий момент, а во втором он увеличится, но надо быть готовым к снижению ресурса механической части. К тому же есть вероятность, что повышенное напряжение может вывести из строя электронную схему управления. Хотя отзывы в сети говорят, что в этом плане все работает нормально.

Типы батарей

Сегодня существует довольно много эффективных аккумуляторов, которые могут использоваться в шуруповертах. При этом все они обладают определенными плюсами и минусами. Итак, как подобрать аккумулятор для шуруповерта?

Никель-кадмиевые и никель-металлгидридные АКБ

Многих людей интересует, какой же аккумулятор лучше li-ion или ni-cd для шуруповерта. Для выбора необходимо разобраться в их плюсах и минусах.

Никель-кадмиевые изделия принадлежат к категории щелочных. Они обеспечивают стабильную мощность и не греются.

Основным минусом изделий считается высокая токсичность кадмия. К тому же они обладают явно выраженным эффектом памяти. Потому изделия приходится заряжать после полной разрядки. К преимуществам моделей относят стабильное функционирование даже в мороз, быструю зарядку, небольшой вес.

Никель-металлогидридные (Ni-MH) изделия появились чуть позже. Они не подразумевают применения токсичного кадмия. При этом к основным минусам изделий относят нагревание составляющих, небольшой диапазон температур, потери емкости при полной разрядке.

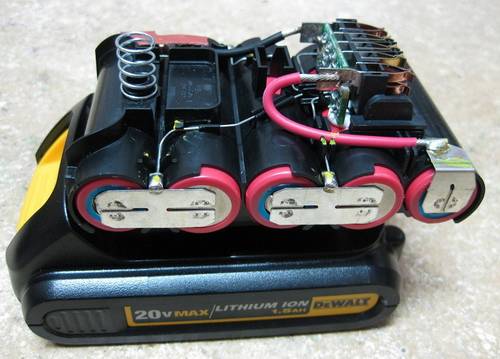

Литий-ионные батареи и их преимущества

Эти батареи считаются новой разработкой. Они не относятся к щелочным элементам и стремительно вытесняют с рынка Ni-Cd и Ni-MH.

К преимуществам таких изделий относят следующее:

• отсутствие эффекта памяти;
• высокая емкость;
• невысокие параметры саморазряда;
• быстрая зарядка;
• высокие показатели пожарной безопасности;
• высокая энергоемкость.

При этом к недостаткам таких изделий относятся высокая цена, потребность в обеспечении определенных условий хранения, ограниченный срок эксплуатации. Также приходится иметь специальные зарядные устройства в зависимости от вида аккумулятора.

Литий-ионные батареи имеют много плюсов

Сравнение аккумуляторных батарей, используемых для шуруповертов

Каждая разновидность аккумуляторов отличается своим сроком эксплуатации, энергетической ёмкостью, скоростью зарядки, ценой, эффектом памяти, саморазрядкой, а также количеством циклов заряда и разряда.

Количество циклов заряда и разряда
Никель-кадмиевые источники питания имеют небольшой цикл зарядки и разрядки, он может сильно варьироваться в зависимости от модели. Среднее значение составляет от 100 до 900 циклов.

Никель-металлогидридные аккумуляторы способны перезаряжаться примерно на 1000 циклов. Некоторые модели могут даже превосходить это значение.

Литий-ионные АКБ имеют среднюю продолжительность жизни, количество циклов ограничивается 1000 в самых мощных моделях.

Литий-полимерные источники питания имеют количество циклов заряда и разряда от 500 до 900 штук.

Способность быстро заряжаться
Таким функционалом обладают далеко не все элементы питания. Старые модели оснащены стандартным способом зарядки, а вот более новые уже имеют эту функцию. Быстрее всех заряжаются литий-ионные и литий-полимерные аккумуляторные батареи за счёт своего химического состава. Большую роль играет энергетическая ёмкость устройства, она оказывается влияющим фактором на скорость подзарядки.

Стоимость
Самыми дорогими среди всех перечисленных моделей являются литий-полимерные. Их цена окупается своей эффективностью и сроком службы. Самыми дешёвыми считаются никель-кадмиевые источники питания, они имеют более простой состав.

Реакция на работу инструмента на полной мощности
Никель-металлогидридные и кадмиевые типы аккумуляторных батарей при полной мощности работы быстро теряют свою ёмкость, сильно нагреваются, а также долгая работа влияет на эффективность проведения мероприятий. Литий-ионные и литий-полимерные источники питания более устойчивы к перепадам напряжения, а также могут выдерживать долгую нагрузку, и при этом меньше нагреваться и терять эффективность работы.

Эффект запоминания уровня заряда
Эффект памяти — это процесс, который происходит в аккумуляторной батареи, когда она заряжается. Если устанавливать постоянно АКБ при неполной разрежённости или снимать устройство при неполном восполнении электроэнергии, то это приведёт к тому, что источник питания будет  «запоминать» последние процессы зарядки. После этого оно будет стремиться к последнему значению и терять свою энергетическую ёмкость. Эффект памяти присутствует у всех разновидностей аккумуляторных батарей.

Саморазрядка
Ещё один неприятный сюрприз для всех моделей аккумуляторов. Саморазрядку вызывает долгосрочное хранение. Когда аккумулятор лежит без применения, то медленно он самостоятельно начинает терять электроэнергию. Примерно саморазрядка во всех АКБ одинакова, но последние разновидности немного преуспели в этом.

Размеры
Размер и вес сильно зависит от самой батареи.  Они могут быть цилиндрической формы и напоминать обычные одноразовые батарейки, а также они бывают последовательно соединёнными батарейками, составляющими один большой автомобильный аккумулятор. Литий-ионные и литий-полимерные модели по сравнению с другими видами более лёгкие и маленькие, но на совсем незаметные значения.

Работа на морозе
Этого боятся все виды аккумуляторов. Сильный мороз влияет на элементы питания, а также электролит. Из-за него происходят сбои в работе, могут наблюдаться отключения устройства и так далее. Производители рекомендуют долгое время не использовать устройство на морозе, ответить на смс или звонки обратно убрать в тёплый карман.

Отношение к полному разряду и срок службы
Глубокая разрядка представляет опасность для литий-ионных и литий-полимерных разновидностей, к другим она тоже относится, но не в такой мере.

Срок эксплуатации очень разный. Новые модели служат в среднем на 5 лет больше.

Примеры и маркировка достойных моделей 18650

Общепринятой маркировки литий-ионных элементов нет, поэтому производители придерживаются одного из выбранных стандартов. Многие маркируют изделия по технологии производства элементов. Высокотоковые аккумуляторы производят:

• литий-марганцевая технология (обозначается IMR);
• литий-никелевая (INR);
• литий-железофосфатная (IFR).

Маркировка элемента производства Samsung.

В качестве примера приведена маркировка одного из элементов производства Samsung. После обозначения технологии указан типоразмер и наибольший ток в 25 А. В последней строке зашифрована дата выпуска с точностью до недели.

Такой маркировки придерживаются не все. Так, на достойную модель южнокорейского производства нанесено следующее буквенно-цифровое обозначение:

Маркировка элемента производства LG.

• первая строка LGDBHG21865 – производитель, наименование модели HG2, форм-фактор 1865;
• вторая строка O125EO52A2 — первые четыре символа означают дату выпуска (O-2015 год, I- 2016 и т.д, а 125 – день выпуска от начала года).

Таким образом по маркировке можно определить производителя, некоторые параметры и дату выпуска.

В завершении видео-обзор годных высокотоковыех 18650 LIITOKALA 35A.

В остальном выбрать аккумулятор 18650 для шуруповерта несложно, особенно с использованием материалов данного обзора. Замена АКБ на литиевую заметно продлевает жизнь шуруповерта и облегчает работу с ним.

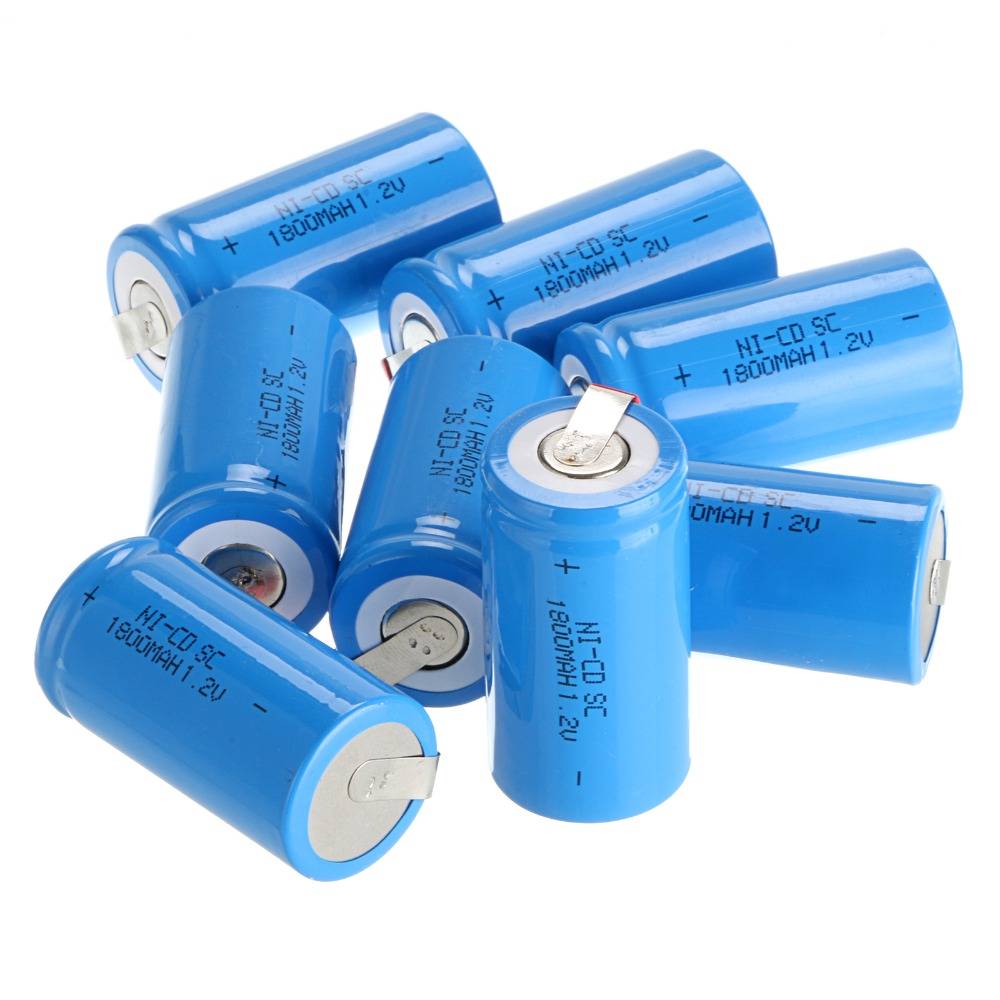

Никель-кадмиевые аккумуляторы для шуруповерта

В Ni-Cd источниках, электролитом является раствор КОН, а в качестве реагентов выступают кадмий и гидроксид никеля. Отрицательный электрод обрабатывается кадмием и имеет большие габариты, необходимые для поглощения водорода, выделяемого при окислительно-восстановительной реакции. Емкость такого аккумулятора рассчитывается от объема положительного никелевого электрода.

Существенным недостатком никель-кадмиевой конструкции является ощутимый вес устройства, что для ручных электроинструментов имеет значительный минус. Использование кадмия в качестве реагента также не способствует популярности таких аккумуляторов. Кадмий относят к элементам второй группы опасности для здоровья человека.

Такие источники хороши, если инструмент будет использоваться от случая к случаю.

Чем можно заменить “родной” аккумулятор в шуруповерте

Если в вашем шуруповерте аккумуляторы выработали свой ресурс, то их можно легко заменить. Существует такое понятие, как взаимозаменяемость аккумуляторов. Например, под брендом PowerPlant выпускаются АКБ, имеющие совместимость с большинством популярных марок электроинструмента. Стоят они намного дешевле “родных” батарей и вполне работоспособны.

Но если такой вариант вас не устраивает, то сами элементы питания в блоке можно заменить на новые. Для этого придется разобрать аккумуляторный блок и извлечь входящие в его состав элементы.

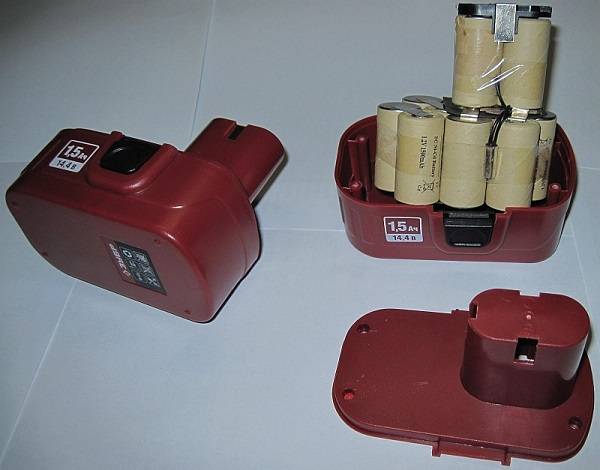

Замена элементов питания на аналогичные

На некоторых блоках можно увидеть крепежные винты, которые нужно выкрутить. Но на большинстве аккумуляторных блоков саморезов нет, поскольку корпус склеен. Чтобы открыть такой блок, потребуется аккуратно вставить отвертку в место склейки (на фото показано стрелкой) и слегка нажать, чтобы стенки корпуса отсоединились. Такие же действия нужно проделать по всему периметру.

После открытия блока вы увидите находящиеся в нем элементы питания.

Паять нужно быстро, не допуская, чтобы аккумуляторная батарея нагревалась, так как она может прийти в негодность.
Для соединений нужно использовать “родные” пластины, отпаяв их от старых элементов питания (они имеют нужное сечение и сопротивление).
Важно правильно соединить плюс с минусом батареи. Соединять элементы нужно последовательно: минус предыдущей батарейки должен быть соединен с плюсом новой, а минус новой батареи – с плюсовым контактом следующего аккумулятора.. После соединения всех элементов нужно выровнять потенциалы на всех батареях, поскольку они отличаются

Проведите один цикл зарядки-разрядки: подключите зарядник к АКБ на ночь, после чего дайте ей остыть в течение суток и измерьте выходное напряжение по очереди на всех элементах. Если все прошло хорошо, то на всех батарейках показатель будет одинаковым — в пределах 1,3 В

После соединения всех элементов нужно выровнять потенциалы на всех батареях, поскольку они отличаются. Проведите один цикл зарядки-разрядки: подключите зарядник к АКБ на ночь, после чего дайте ей остыть в течение суток и измерьте выходное напряжение по очереди на всех элементах. Если все прошло хорошо, то на всех батарейках показатель будет одинаковым — в пределах 1,3 В.

Теперь АКБ нужно разрядить, вставив ее в шуруповерт и нагружая последний по максимуму. Главное, не перегреть двигатель инструмента. Давайте ему небольшой отдых. Доведите аккумулятор до полной разрядки. Следует повторить эту процедуру еще 2 раза (полный заряд и полный разряд).

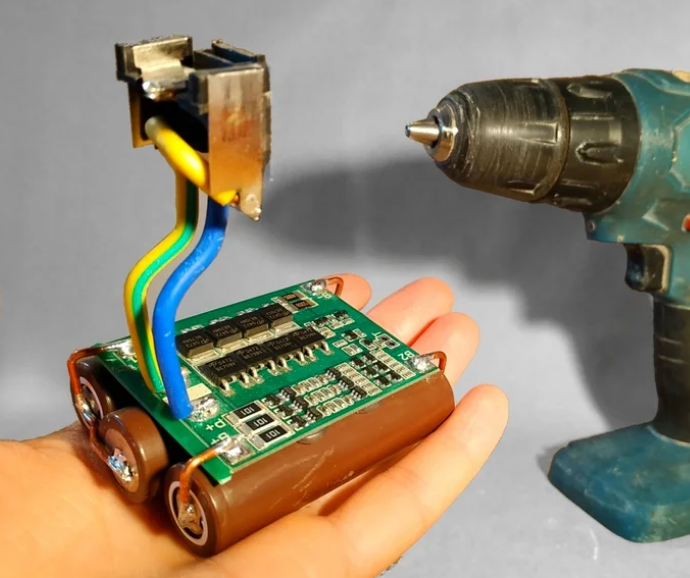

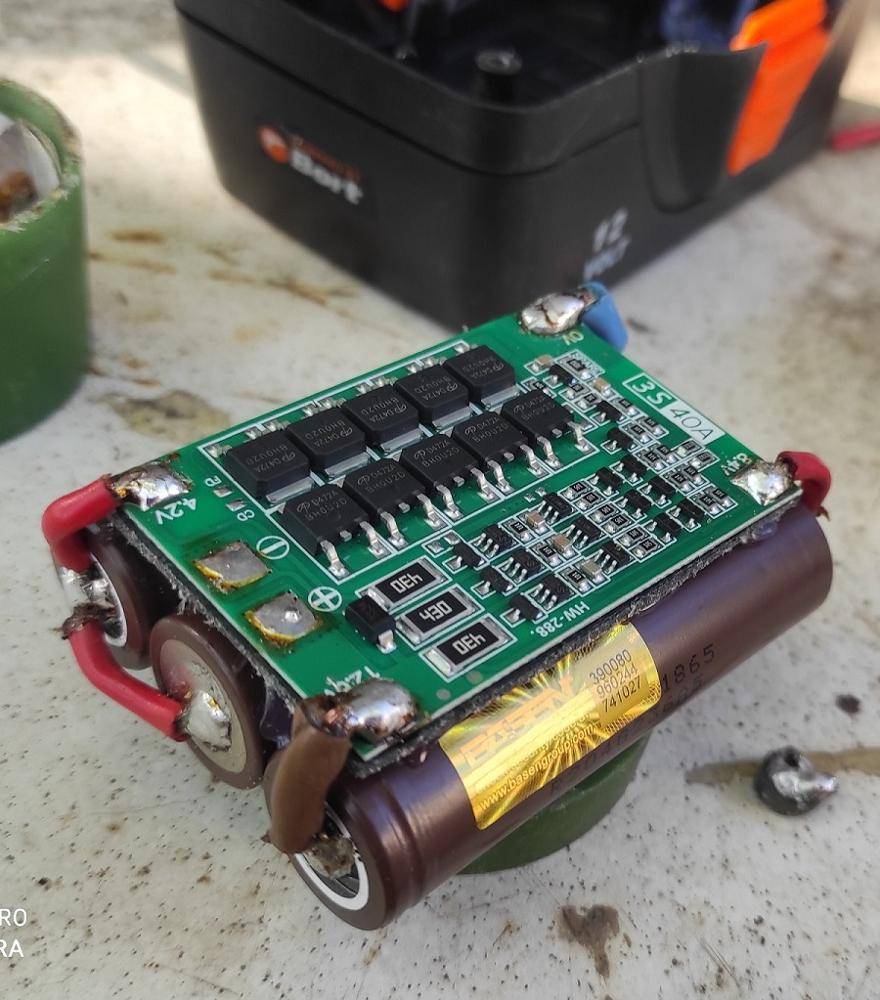

Замена на литиевые аккумуляторы

Заменить NiCd элементы на Li-Ion также не составит особого труда. Из школьного курса известно, что если батареи соединить последовательно, то их номиналы напряжения будут суммироваться. К примеру, ваш шуруповерт работает от АКБ с напряжением 14,4 В, значит, его можно заменить четырьмя пальчиковыми аккумуляторами по 3,3 В. Этого напряжения будет достаточно, потому что литиевые АКБ не слишком “проседают” при запуске аппарата.

Рекомендуется покупать аккумуляторы известных производителей, например, Sistem A123. Батарея LiFePO4 данной фирмы имеет емкость 2400 мАч, достаточную для нормального функционирования шуруповерта. Если покупать элементы питания через интернет, то они обойдутся вам дешевле — в районе 900 рублей за 3 штуки.

Также потребуется приобрести вместо спиртового флюса паяльную кислоту. В таком случае перегрев элементов питания будет сведен к минимуму. Паяльник должен иметь мощность в пределах 65 Вт.

Узнать подробнее, как происходит замена аккумуляторов на литиевые элементы питания, можно, посмотрев это видео.

Меры безопасности при работе с АКБ

При сборке батареи следует помнить, что токи при работе шуруповерта могут достигать 11-12 ампер, поэтому площадь пятна контакта соединительных шинок между элементами должна быть максимальной. Поэтому вариант соединения точечной сваркой, часто предлагаемый в интернете, не самый лучший. Лучше припаять шинки по всей площади контакта аккумулятора. При этом надо понимать, что элементы очень чувствительны к перегреву, поэтому паять надо быстро и уверенно, применяя кислотные флюсы – корпуса аккумуляторов делают не из меди или латуни. Желательно применять теплоотводы, в роли которых могут выступать пассатижи и т.п.

Надо следить, чтобы брызги кислоты во время пайки не попадали на другие поверхности, потому что это впоследствии приведет к коррозии в этих местах. Места паек надо тщательно промыть.

Разновидности аккумуляторов для шуруповерта

На рынке электроинструмента представлено 3 вида аккумуляторных батарей:

• (NiCd) никель-кадмиевые;
• (NiMH) никель-металл-гидридные;
• (Li-Ion) литий-ионные.

Никель-кадмиевые АКБ

Этот тип аккумуляторов является самым распространенным, хотя им уже более 100 лет. NiCd батареи обладают хорошей емкостью и невысокой стоимостью.

Никель-кадмиевые АКБ имеют следующие плюсы.

1. Долговечность. При правильной эксплуатации АКБ может прослужить 8-10 лет.
2. Возможность работы при низких температурах. Заряд батареи практически не снижается, что позволяет использовать инструмент в зимнее время на открытом воздухе.
3. Высокая степень надежности и неприхотливость к условиям работы.
4. Батарея выдерживает тысячу циклов зарядки-разрядки.
5. Аккумулятор может храниться в течение длительного времени в разряженном состоянии.

Поскольку NiCd батареи не “боятся” полного разряда, работать инструментом можно до полной его остановки, то есть до глубокого разряда АКБ. Только после этого можно поставить ее на заряд, не опасаясь, что емкость аккумулятора снизится.

Однако никель-кадмиевые аккумуляторы не лишены недостатков. Токсичность внутреннего наполнения батарейки вызывает проблемы при утилизации.

Аккумуляторы такого типа довольно тяжелые, если сравнивать с другими видами АКБ. Кроме того, они обладают “эффектом памяти”. Такое явление возникает в никель-кадмиевом аккумуляторе, когда ему не дают полностью разрядиться. Если вы включите такую АКБ на подзарядку, то она “запомнит” данное значение и при дальнейшей работе разрядится именно до этой отметки. Таким образом потеряется значительная часть емкости аккумулятора. На рисунке ниже наглядно продемонстрировано, как появляется “эффект памяти”.

Никель-металл-гидридные аккумуляторы

NiMH аккумуляторы были разработаны, чтобы убрать недостатки никель-кадмиевых АКБ.           Положительные характеристики никель-мелалл-гидридных батарей следующие:

• имеют меньшие габариты и массу;
• обладают низкой токсичностью;
• “эффект памяти” слабо выражен;
• имеют высокие емкостные характеристики;
• устойчивы к повреждениям механического характера;
• увеличилось количество циклов зарядки-разрядки (до 1500).

Однако NiMH батареи имеют и свои недостатки:

• их запрещено использовать при отрицательных температурах окружающей среды;
• АКБ имеет свойство быстро разряжаться;
• меньший срок службы аккумулятора, если сравнивать с никель-кадмиевыми АКБ;
• высокая стоимость;
• требуется много времени для зарядки;
• АКБ не “переносит” глубокую разрядку.

Таким образом, хотя NiMH батареи и создавались, чтобы составить конкуренцию никель-кадмиевым АКБ, они значительно уступают по эксплуатационным характеристикам последним.

Литий-ионные батареи

Li-Ion аккумуляторы заметно выигрывают большинство позиций у других типов АКБ. К плюсам литий-ионных АКБ можно отнести следующее:

• практически полное отсутствие “эффекта памяти”;
• подзаряжать литий-ионный аккумулятор можно на любой стадии разрядки, без опасения потери емкости;
• нет потери мощности при низком заряде АКБ;
• эффективный срок эксплуатации равен 5-8 годам;
• низкий саморазряд;
• требуется мало времени на зарядку;
• отсутствуют токсичные элементы;
• большая мощность при небольших габаритах.

Минусы литий-ионных АКБ:

• чувствительность к ударам (могут взрываться при сильных ударах);
• батарея не переносит полного разряда и перезаряда — от этого АКБ выходит из строя;
• при низких температурах быстро разряжается;
• высокая цена;
• срок службы ниже, чем у никель-кадмиевых АКБ.

Однозначно сказать, какой аккумулятор лучше, затруднительно. Главным образом, вы должны определиться, для каких целей вы собираетесь приобретать шуруповерт. Если для домашнего использования, которое подразумевает нечастое включение с длительными перерывами в работе, то нужно выбирать инструмент с никель-кадмиевой АКБ.

Литий-ионные аккумуляторы – это выбор профессионалов. Они рассчитаны на постоянную, длительную и непрерывную работу

Также для профессионального инструмента важно время перезарядки АКБ. Но стоит запомнить одно правило: литиевый аккумулятор нельзя доводить до полного разряда

Виды аккумуляторных батарей по типу применяемых материалов

Какие батареи лучше для шуруповерта, как правило, указано в инструкции к этому инструменту. Тип аккумулятора обозначают латинскими буквами. Чаще всего для шуруповертов применяют высокотоковые аккумуляторы 18650. Однако бывают и другие варианты.

Такие устройства выпускают самые разные бренды. К наиболее известным относятся Bosch (Бош), Hitachi, Зубр, Интерскол, Метабо. Также допустимо заказать АКБ на Алиэкспрессе в Китае. Однако лучше отдавать предпочтение проверенным производителям.

Никель-кадмиевый

Эта разновидность аккумуляторов появилась в середине прошлого века. В роли катода в них используется гидрат закиси никеля, который дополняет графитовый порошок. Для движения ионов используется электролит. В его роли применяют гидроксид калия. Также в состав входит анод, сделанный из гидрата закиси кадмия.

Никель-металлгидридный

Этот материал чаще всего используется в пальчиковых аккумуляторах. Его придумали в семидесятых годах прошлого века. В качестве главных элементов для накапливания и передачи заряда используют оксид никеля и никель-лантан. Первый компонент представляет собой катод, второй — анод. За перемещение ионов отвечает гидроксид калия.

Литий-ионные батареи

Это сравнительно новые аккумуляторы, которые придумали лишь в 1991 году. Их часто применяют японские компании. Катод и анод делают из фольги. Между этими элементами устанавливают сепаратор, который имеет отверстия. Чтобы сбрасывать внутреннее давление, используется клапан.

Литий-полимерный аккумулятор

Это современный материал, который базируется на применении литий-ионных технологий. Потому он почти не используется для производства электрического оборудования. Вместо стандартного электролита в таких устройствах применяется гелевый полимер. Благодаря этому производителям удалось значительно увеличить емкость. К тому же они могут придавать батарее любую форму.

Существуют разные виды материалов батарей

Зарядное устройство для АКБ шуруповерта своими руками

Если ваша зарядка для шуруповерта вышла из строя, или вы переделали аккумулятор инструмента, заменив NiCd батареи на Li-Ion элементы, то вам потребуется обзавестись новым зарядным устройством. Ниже предоставлена схема зарядного устройства, способного обеспечить зарядный ток, подходящий для любого типа АКБ.

Данное зарядное устройство является генератором тока, в основе которого находится транзистор VT2. Последний получает питание от выпрямительного моста. Мост, в свою очередь, подключен к понижающему трансформатору, имеющему необходимое выходное напряжение. У данного трансформатора должна быть хорошая мощность, чтобы он мог работать длительное время без перегрева, обеспечивая необходимый ток. В противном случае трансформатор может перегореть. Напряжение, выдаваемое трансформатором, не должно быть выше 27 В.

Ток заряда регулируется резистором R1 (аккумулятор для шуруповерта должен быть подключенным). Он должен оставаться постоянным на протяжении всего процесса зарядки. Резистор R3 предназначен для ограничения максимального тока. Светодиод VD6 будет гореть до тех пор, пока идет заряд. Когда процесс зарядки будет подходить к концу, свечение светодиода начнет уменьшаться, и он погаснет.

Все элементы электронной схемы устанавливаются на печатную плату из текстолита, покрытого слоем медной фольги. Диоды, указанные в схеме, можно заменить диодами, извлеченными из старой радиоаппаратуры, КД202 или Д242. Детали на плате нужно разместить таким образом, чтобы не было пересечений. Высокая плотность размещения деталей не нужна. Если вы между ними оставите по 3-5 мм, то и паять будет легче. Обязательно установите транзистор на радиатор с площадью не менее 20-50 см2.

Исходя из размеров платы, потребуется изготовить корпус (можно из пластика), используя клеевой пистолет. В таблице ниже дан весь перечень необходимых радиодеталей.

Если вы соберете зарядное устройство, придерживаясь данной схемы, то получите надежную, простую и недорогую зарядку для вашего шуруповерта.

На что обратить внимание при покупке аккумуляторного шуруповерта

Чтобы приобрести качественное устройство, рекомендуется учитывать целый ряд важных параметров.

О чем говорит емкость аккумулятора

Этот показатель обозначаются цифрами 1-7 и оценивается в амперах. Поскольку инструменту требуется 1-5 А в час, его можно использовать 2-8 часов.

При покупке нужно учитывать емкость

О чем говорит напряжение аккумулятора

Максимальным параметром для шуруповертов считается напряжение 36 В. Они подходят для воздействия на прочные материалы. Показатели 3-10 В характерны для маломощных устройств. Их допустимо использовать лишь для небольшого крепежа или мягких материалов.

Меры предосторожности при использовании полимерные АКБ

При работе с любой разновидностью аккумуляторных батарей нужно соблюдать меры и технику безопасности:

нельзя нагревать элементы питания, так как может произойти взрыв или пожар;
пользоваться только качественными зарядными устройствами, в идеале оригиналом. Для каждого устройства есть своя зарядка, другие могут повлечь неполадки, в виде снижения ёмкости или срока службы;
все разновидности источников питания имеют саморазряд. Это означает, что если устройство будет лежать без использования, то через какое-то время она будет терять электроэнергию

Важно следить за уровнем зарядке, чтобы не допустить глубокой разрядки;
глубокая разрядка — это потеря напряжения, выше допустимого значения. Если это произойдёт, то специальный контроллер питания заблокирует поступление электроэнергии;
не рекомендуется часто применять оборудование в низкие температуры;
каждая разновидность АКБ любит полный цикл зарядки и разрядки.

Какой используете шуруповерт?

На аккумеОт сети

Рейтинг лучших аккумуляторов 18650

Место	Модель
1.	Аккумулятор Li-Ion 2500 мА·ч SAMSUNG INR18650-25R 1 шт	Цены	Обзор
2.	Аккумулятор 18650 Samsung INR18650-25S, 2500мАч 35А	Цены	Обзор
3.	Аккумулятор Li-ion SONY US 18650 VTC5 2600 mAh 30 A 3.7В	Цены	Обзор
4.	Аккумулятор Li-ion SONY US 18650 VTC5A 2600 mAh 35 A 3.7В (1шт.)	Цены	Обзор
5.	Аккумулятор Li-ion SONY US 18650 VTC6 3000 mAh 30 A 3.7В (1шт.)	Цены	Обзор
6.	Аккумулятор LiitoKala 18650 Li-ion 3.7В 3400mAh незащищенный (NCR18650B) 5 шт.	Цены	Обзор
7.	Аккумулятор LiitoKala HG2 18650 Li-ion 3.7В 3000mAh незащищенный 5 шт	Цены	Обзор
8.	18650 3350мАч Panasonic NCR18650B 3,6В незащищенный Li-Ion аккумулятор	Цены	Обзор

Процесс сборки батареи

Первым шагом надо определить, уместятся ли новые элементы в старый корпус. Надо учитывать, что помимо аккумуляторов придется размещать также плату BMS (о ней ниже). В большинстве случаев места в старом кейсе не хватит, и сначала надо попытаться удалить оттуда все лишнее (перегородки, излишние крепления и т.д.)

Удаление излишних элементов из корпуса АКБ с помощью фрезы.

Альтернативный вариант – «напечатать» новый корпус на 3D-принтере. Не у всех есть такая возможность, но если получится – элементы можно разместить оптимальным образом.

Корпус, выполненный на 3D-принтере.Литий-ионый элемент с полосками для пайки.

Из какого материала сделаны полоски – неизвестно (производители уверяют, что из никеля), но паяются они легко. Это значит, что можно исключить кислотный флюс и пользоваться обычным составом на основе канифоли. Исключается дополнительный фактор коррозии.

Элементы, спаянные в батарею.

Если есть желание, можно вклеить в корпус миниатюрный цифровой вольтметр или индикатор напряжения в виде световой полосы. Удобство использования немного повысится. Подключается такое устройство параллельно цепочке аккумуляторов через кнопку – чтобы не увеличивать разряд батарей в паузах работы.

Установка индикатора напряжения.

Следующим шагом надо установить в корпус плату BMS и подключить ее согласно схеме.

Установка платы балансира и стойки силовых контактов.

К контактной группе плата подключается проводниками сечением не менее 2,5 кв.мм. Для этого удобно использовать провода в мягкой силиконовой изоляции – она не боится перегрева (он может возникнуть при пайке или во время работы).

На этом замена аккумулятора закончена, можно окончательно собирать блок аккумуляторов, заряжать батарею и пробовать шуруповерт в работе.

Вывод

Какие аккумуляторы подходят лучше для шуруповерта? Если эксплуатация шуруповерта происходит раз-два в год, то более подходящие будут никель-кадмиевые АКБ. Если инструмент используется каждый день на протяжении нескольких часов, то предпочитать рекомендуется литий-ионные аккумуляторные блоки.

АКБ отслужат положенное количество циклов и «отмоют» потраченные на них деньги. Не покупайте литий, если он не будет использоваться часто. Это деньги впустую.

Однако, если инструмент используется при условиях отрицательной температуры, то рекомендуется использовать кадмиевую батарею.
