Литье в кокиль производится либо в стационарные кокиля, либо на кокильных машинах и станках. Кокиля делятся на простые и сложные, имеющие в своей конструкции гидроцилиндры, систему толкания, стержневые ящики, металлические вкладыши. Для изготовления этого вида оснастки необходим высокий уровень и квалификации инженерного состава, и инструментального производства.

Литье в кокиль представляет собой литье металла методом свободной заливки расплавленного металла в кокиля, металлические формы (от фр. Coquille – раковина, скорлупа), с последующим естественным или искусственным охлаждением.

Основные составляющие кокиля – плиты, вставки, полуформы, стержни и пр. –изготавливаются, как правило, из стали или чугуна. Конфигурации кокилей бывают простыми, но на практике в производстве чаще встречаются очень сложные конфигурации кокилей.

Наше предприятие обладает всем необходимым потенциалом для осуществления проектирования и изготовления кокилей любой сложности, в том числе и с последующей привязкой их к оборудованию заказчика. Мы имеем соответствующие производственные возможности для изготовления кокилей не только из простых и из жаропрочных сталей, но и из чугуна. Чаще всего испытания изготовленной оснастки мы производим на собственном оборудовании. Для оказания технической помощи при запуске оснастки на предприятии заказчика мы можем организовать выезд к нему наших специалистов.

Сам технический процесс литья в кокиль не является многооперационным. Все операции сравнительно простые и занимают небольшое количество времени, ограничивает продолжительность операций только время охлаждения до требуемой температуры отливки в форме. Большая часть всех операций производственного цикла выполняется механически, автоматизированно, что, несомненно, является важным преимуществом данного способа

Кроме того, немаловажно, что с многократно используемым кокилем исключается необходимость в разовых формах, процесс изготовления которых достаточно затратный и трудоемкий

Отливки из алюминиевых сплавов

Согласно ГОСТ 1583 – 73 литейные алюминиевые сплавы разделены на пять групп (I – V). Наилучшими литейными свойствами обладают сплавы группы I – силумины. Для них характерны хорошая жидкотекучесть, небольшая линейная усадка (0,9 – I %), стойкость к образованию трещин, достаточная герметичность. Силумины марок АЛ2, АЛ4, АЛ9, АК7, АК9, АК12 широко используют в производстве, однако они склонны к образованию грубой крупнозернистой эвтектики в структуре отливки и растворению газов.

Сплавы группы II (так называемые «медистые силумины») также нередко отливают в кокиль. Эти сплавы, обладающие хорошими литейными свойствами и большей прочностью, чем силумины группы I, менее склонны к образованию газовой пористости в отливках.

Сплавы групп III – V имеют более низкие литейные свойства по сравнению со сплавами групп I и II – пониженную жидкотекучесть, повышенную усадку (до 13%), склонны к образованию трещин, рыхлот и пористости в отливках. Получение отливок из сплавов III—V групп сопряжено со строгим соблюдением технологических режимов для обеспечения хорошего заполнения формы и питания отливок при затвердевании. Предлагаем изготовить металлические детали по вашему эскизу!

Все литейные алюминиевые сплавы в жидком состоянии интенсивно растворяют газы и окисляются. При их затвердевании газы выделяются из раствора и образуют газовую и газоусадочную пористость, которая снижает механические свойства и герметичность отливок. Образующаяся на поверхности расплава пленка оксидов при заполнении формы может разрушаться и попадать в тело отливки, снижая ее механические свойства и герметичность. При высоких скоростях движения расплава в литниковой системе пленка оксидов, перемешиваясь с воздухом, образует пену, которая попадает в полость формы, приводя к образованию дефектов в теле отливки.

Температуру заливки расплава в кокиль назначают в зависимости от химического состава и свойств сплава, толщины стенки отливки и ее размеров. Для силуминов типа АЛ2, AJI4, АЛ9 ее принимают о пределах 700 – 750оС, для сплавов с широким интервалом затвердевания, в частности для сплавов типа АЛ19, обладающих пониженной жидкотекучестью, – в пределах 720 – 770оС.

Продолжительность выдержки отливки в кокиле назначают с учетом ее размеров и массы. Обычно отливки охлаждают в форме до температуры около 400оС.

Процесс литья в кокиль

Перед началом литья в кокиль металлического расплава необходимо выполнить операции технологического процесса по подготовке его к работе. Эта работа выполняется в несколько этапов.

1. Поверхности кокиля и место стыков полуформ необходимо очистить от загрязнений, коррозии, масел.
2. Выполняют проверку подвижности перемещающихся деталей, точность их установки и надежность крепления на местах для этого предназначенных.
3. На этом этапе поверхности формы смазывают огнестойкими материалами. В этом качестве применяют специальные краски и смазки.

Технологический процесс литья в кокиль

Веществ, которые применяют при облицовке кокиля, зависят от марки заливаемого состава. Толщина покрытия зависит от необходимой скорости охлаждения отлитой заготовки. То есть, чем больше слой наносимой облицовки, тем заготовка будет медленнее охлаждаться. Огнестойкий слой призван решить еще одну задачу в процессе этого литья – обеспечить сохранность формы от скачка температуры во время заливки металла, а также оплавления ее частей и их схватывания с расплавом. В состав огнеупорной облицовки могут входить следующие материалы – кварц, глина, жидкое стекло, графит.

Процесс отлива в кокиль

Перед началом заливки металла форму прогревают до температуры порядка 200 градусов. Эта температура определяется маркой заливаемого металла и габаритов отливки.

Процесс изготовление кокиля и используемые материалы

При изготовлении кокилей проектировщик должен руководствоваться марками сплава, которые будут заливаться в изготавливаемую форму. Разумеется, он должен учитывать и размер деталей, получаемых в результате литья в эту оснастку.

Так, при изготовлении деталей с небольшими габаритами из цветных металлов, чугуна и некоторых других материалов рекомендуется использовать для производства литейных форм серые чугуны 20 или 25. Для производства кокилей применяют и другие виды материалов. Надо отметить, что чем прочнее материал, например, сталь 15Л, тем выше стойкость формы. Для определенных марок металла формы производят из алюминия, но перед эксплуатацией этих кокилей рабочие поверхности анодируют.

Производство кокилей выполняют на оборудовании объемной штамповки. Но современное оборудование, работающее под управлением компьютера, например, токарно-фрезерный центр позволяет производить особо точные формы.

Область применения кокильного литья

Благодаря кокильному литью серийное производство не только в РФ, но и во всем мире обеспечено литыми деталями более чем на 40%, по сравнению с другими видами литья.

Методом кокильного литья получают отливки из чугуна, стали и ее сплавов, магния, алюминия и их сплавов. всевозможного назначения и веса. Из отливок вытачивают различные детали, которые широко используются в машиностроении, вагоностроении, автомобилестроении, в тракторостроении, при укладке газопроводов и т.д.

Все отрасли промышленности и машиностроительного производства используют детали, изготовленные методом кокильного литья: поршни, блоки, цилиндры, корпуса электродвигателей, щеки подшипников, фланцы, рамы, фитинги, шнеки, зубчатые колеса и множество других частей машин и механизмов.

Современная промышленность нуждается в огромном количестве деталей, большая часть из которых – литые. Они могут иметь вес от нескольких грамм до сотен килограммов.

Литье в многоразовые металлические формы – кокили, является одним из самых прогрессивных и эффективных видов литья, так как они могут выдерживать от нескольких наливов до десятков тысяч использований (изготовление деталей из алюминия).

Возможность модернизации, механизации и автоматизации кокильного литья позволяет полностью покрыть дефицит литых изделий в промышленности и свести к минимуму использование тяжелого ручного труда.

Литье в кокиль — это вид литья, при котором расплавленный металл заливают под атмосферным давлением в специальную металлическую форму – кокиль. Отсюда и название вида литья. Данный вид отличается от других способом наполнения, при котором участвует исключительно сила тяжести, воздействующая на расплавленный металл.

Плюсы кокильного литья:

• Главной особенностью литья в кокиль является то, что металлический кокиль, в отличие песчаной формы, значительно лучше способен проводить тепло, что ускоряет затвердевание металла. Высокая интенсивность охлаждения металла, залитого в него, обуславливает существенное увеличение плотности структуры у конечного продукта, то есть его прочности.
• Как правило, форма для кокильного литья многоразовая и способна выдержать до 10 тыс. циклов отливки, что является большим плюсом, если речь заходит о стоимости производства больших партий.
• Метод литья в кокиль весьма популярен, но наибольшее применение он получил в машиностроение в производстве деталей для двигателя, где требуется высокая точность. Данная технология обеспечивает достаточно высокий уровень точности, при низких затратах на создание формовочных форм.

Минусы кокильного литья:

• Наиболее серьезным недостатком данного метода литья является сложность, а в некоторых случаях — невозможность отливки тонкостенных изделий, стенки которых толщиной менее 5 мм.
• Вторым ограничением данного литья является стоимость производства самих кокилей. Из-за чего экономически необоснованно применять его при малых партиях.
• Металлы, которые применяются при этом методе литья, должны обладать значительной устойчивостью к термическим ударам.

Типы конструкций кокилей:

Процесс литья в кокиль:

Непосредственно сам процесс литья в кокиль начинается с обработки внутренней поверхности огнеупорными материалами, такими как жидкое стекло, графит или порошковые кварцы. Затем форму разогревают до 700 градусов, перед тем как залить в нее расплавленный металл.

Отличительными особенностями отливок, получаемых при литье алюминия в стальной кокиль, являются:

• Минимальные припуски на механическую обработку, или вообще не требующие таковой.
• Минимальная шероховатость необрабатываемых поверхностей и точность размеров.
• Четкость получаемая рельефа, позволяющая получать отливки с минимальной толщиной стенки 1,5мм.
• Низкая трудоемкость при изготовлении одной отливки и как результат быстрое выполнение заказов.
• Равномерная кристаллизации отливки, что позволяет получить отливку с плотным и мелкозернистым строением.
• Герметичность и высокие физико-механические свойства.
• Возможный минимальный вес отливок при изготовлении соответствует весу 70 грамм.
• Максимально возможный вес до 150 кг.
• Минимальная партия изделий от 100 штук.
• Время проектирования изготовления кокиля от двух недель.
• Разработки и изготовления многоместных кокилей.

Кокиль и особенности такого литейного процесса

Начнём с основного понятия. Литье в кокиль — это особый вид технологического процесса в литейном производстве, суть которого заключается в разливании расплава металла и сплава в специальные многооборотные формы.

Отсюда понятно, что кокиль — это и есть данная форма. Для её изготовления используют прочные металлы (чугун, сталь). Кокильные формы позволяют получить разные виды отливок, но при этом основные конструкционные особенности у кокилей идентичны. Сюда входят:

• полуформы;
• опорная плита;
• литейные стержни (необходимые для формирования отливки);
• вставки (они могут быть самыми разнообразными);
• штыри (для соединения).

Перед тем как начинать разлив расплава, полуформы надёжно скрепляются специальными замками. Для непосредственного заливания, потоки расплавленного металла пропускаются по системе литников

В обязательном порядке перед разливом проводится хороший прогрев формы и литников, это необходимо для удаления даже малейшей влажности и поддержания расплава на уровне температуры, установленной технологическими нормами (это важно для исключения образования различных дефектов)

Особенности литья чугуна в кокиль

Кокиль бывает разной конструкции. Существую формы как разъемные, так и неразъемные. Последние применяются при изготовлении продукции с несложной геометрией, так как процесс извлечения отливки осуществляется обычным выбиванием. При изготовлении деталей более сложной конструкции применяются формы, собирающиеся из двух, трех и более частей. Количество частей зависит от сложности отливки.

Сама технология выглядит следующим образом. В первую очередь осуществляется очистка полуформ от грязи, окалины и прочих продуктов, оставшихся после предыдущего цикла. После этого приступают к проверке работоспособности кокиля. Исследуются подвижные соединения, точность подгонки полуформ, надежность запорной арматуры и прочих креплений. После проверки наносят антипригарные покрытия для литейных форм. Это делается для того, чтобы избежать прилипание расплава к стенкам кокиля и улучшить чистоту поверхности отливок.

После всех подготовительных операций приступают к непосредственному литью. Для этого кокиль предварительно разогревается до 300 градусов, после чего заполняется чугуном. Заполненная форма в зависимости от требований технологического процесса может подвергаться принудительному охлаждению, для уменьшения времени технологического цикла и повышения производительности. После этого остывшая отливка извлекается и подвергается финишным операциям, таким как механическая обработка и прочие.

Литье в кокиль. Литье в металлические формы. Алюминиевое литье в кокиль.

Литье в металлические формы (кокили) получило большое распространение. Этим способом получают более 40% всех отливок из алюминиевых и магниевых сплавов, отливки из чугуна и стали.

Литье в кокиль – изготовление отливок из расплавленного металла в металлических формах-кокилях. Формирование отливки происходит при интенсивном отводе теплоты от расплавленного металла, от затвердевающей и охлаждающейся отливки к массивному металлическому кокилю, что обеспечивает более высокие плотность металла и механические свойства, чем у отливок, полученных в песчаных формах. Схема получения отливок в кокиле представлена на рисунке.

Рабочую поверхность кокиля с вертикальной плоскостью разъема, состоящую из поддона 1, двух симметричных полуформ 2 и 3 и металлического стержня 4, предварительно нагретую до 150…180o C покрывают из пульверизатора 5 слоем огнеупорного покрытия (рисунок, позиция а) толщиной 0,3…0,8 мм. Покрытие предохраняет рабочую поверхность кокиля от резкого нагрева и схватывания с отливкой. Покрытия приготовляют из огнеупорных материалов (тальк, мел, графит), связующего материала (жидкое стекло) и воды.

Затем с помощью манипулятора устанавливают песчаный стержень 6, с помощью которого в отливке выполняется полость (рисунок, позиция б). Половинки кокиля соединяют и заливают расплав. После затвердевания отливки 7 (рисунок, позиция в) и охлаждения ее до температуры выбивки кокиль раскрывают (рисунок, позиция г) и протягивают вниз металлический стержень 4. Отливка 7 удаляется манипулятором из кокиля (рисунок, позиция д).

Технологический процесс литья в кокиль

Отливки простой конфигурации изготавливают в неразъемных кокилях, несложные отливки с небольшими выступами и впадинами на наружной поверхности – в кокилях с вертикальным разъемом. Крупные, простые по конфигурации отливки получают в кокилях с горизонтальным разъемом. При изготовлении сложных отливок применяют кокили с комбинированным разъемом.

Расплавленный металл в форму подводят сверху, снизу (сифоном) или сбоку. Для удаления воздуха и газов по плоскости разъема прорезают вентиляционные каналы.

Все операции технологического процесса литья в кокиль механизированы и автоматизированы. Используют однопозиционные и многопозиционные автоматические кокильные машины.

Литье в кокиль применяют в массовом и серийном производствах для изготовления отливок из чугуна, стали и сплавов цветных металлов с толщиной стенки 3…100 мм, массой от нескольких граммов до нескольких сотен килограммов.

Литье в кокиль позволяет сократить или избежать расхода формовочных и стержневых смесей, трудоемких операций формовки и выбивки форм, повысить точность размеров и снизить шероховатость поверхности, улучшить механические свойства.

Недостатки кокильного литья: высокая трудоемкость изготовления кокилей, их ограниченная стойкость, трудность изготовления сложных по конфигурации отливок.

Плюсы и минусы процесса кокильного литья

Литье в кокиль имеет явные преимущества перед другими видами аналогичного процесса, в том числе перед литьем в песчаные формы, так как оно:

• дает возможность многоразового использования форм;
• сокращает расходы на формовочные материалы;
• позволяет получить отливки повышенной точности, с меньшими припусками на механическую обработку;
• обеспечивает более чистовую поверхность литья, снижает шероховатость поверхности заготовки;
• позволяет повысить качество, прочность и другие механические свойства отливок;
• позволяет автоматизировать и механизировать процесс;
• является более экономичным и эффективным.

При том, что данный процесс имеет явные преимущества по сравнению с другими методами литья, стоит отметить некоторые недостатки:

• трудоемкость и сложность самого процесса изготовления кокилей;
• высокая стоимость изготовления кокилей, которая повышается в зависимости от сложности конфигурации формы;
• ограниченное число отливок, так как кокиль не вечный, имеет ограниченную износостойкость;
• невозможность изготовления отливок с более тонкими стенками, «отбел» чугуна, сложности при изготовлении стальных отливок (газовая пористость);
• неподатливость форм, что иногда приводит к деформациям и трещинам в заготовках, короблению стенок кокиля во время литья;
• необходимость использования стержней, вентканалов, газоотводов, термоизолирующих покрытий.

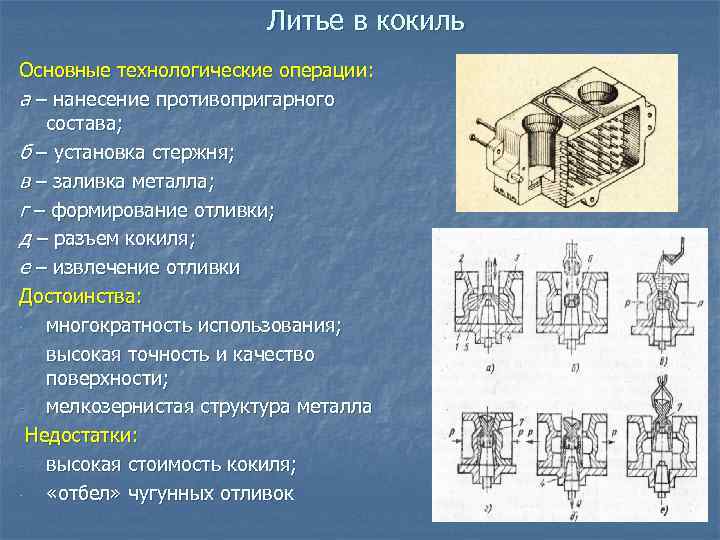

Основные операции технологического процесса

Общая схема технологических операций, выполняемые при литье в кокиль, приведена на рис. 4. Необходимость выполнения некоторых из них зависит от конкрет-ных условий — конструктивных особенностей отливки, литейных свойств материалов, особенностей технологического процесса производства и других факторов. Так, например, операции, связанные с изготовлением песчаных стержней и с термической обработкой отливок, могут вообще отсутствовать. Необходимость же осуществления других операций может возникнуть только через несколько циклов литья (в частности, нанесение защитного покрытия).

Рис. 4 — Последовательность выполнения технологических операций процесса

Перед заливкой расплава кокиль подготавливают к работе: поверхность рабочей полости и разъем тщательно очищают от следов загрязнений, ржавчины, копоти, масла; проверяют легкость перемещения подвижных частей, точность их центрирования и надежность крепления. Затем на поверхность рабочей полости и металлических стержней наносят слой огнеупорного покрытия облицовки и кокильной краски. Состав облицовок и красок зависит в основном от заливаемого сплава, а толщина их нанесения — от требуемой скорости охлаждения отливки: чем толще слой огнеупорного покрытия, тем медленнее охлаждается отливка. Вместе с тем слой огнеупорного покрытия предохраняет рабочую поверхность формы от резкого повышения ее температуры при заливке, расплавлении и схватывании с металлом отливки. Таким образом, облицовки и краски выполняют две функции: защищают поверхность от резкого нагрева и схватывания с отливкой и позволяют регулировать скорость охлаждения отливки, а значит, и процессы ее затвердевания, влияющие на свойства металла отливки. Перед нанесением огнеупорного покрытия кокиль нагревают газовыми горелками или электрическими нагревателями до температуры около 150°С-180°С. Краски наносят на формообразующие части обычно в виде водной суспензии с применением пульверизатора, на прибыльную и литниковую систему краска наноситься кистью. Капли водной суспензии, попадая на поверхность нагретого кокиля, испаряются, а огнеупорная составляющая ровным слоем покрывает поверхность.

После нанесения огнеупорного покрытия, кокиль нагревают до рабочей температуры, зависящий в основном от состава заливаемого сплава, толщины стенки отливки, ее размеров и требуемых свойств. Обычно температура нагрева перед заливкой для алюминиевых сплавов составляет 250-300°С. Затем устанавливают песчаные или керамические стержни, если таковые необходимы для получения отливки; полуформы кокиля соединяют и скрепляют специальными зажимами, а при установке на кокильной машине с помощью ее механизма запирания, после чего заливают расплав. Часто в процессе затвердевания и охлаждения отливки, после того как отливка приобретет достаточную прочность, металлические стержни «подрывают», т.е. частично извлекают из отливки до ее извлечения из кокиля. Это делают для того, чтобы уменьшить обжатие усаживающейся отливкой металлического стержня и обеспечить его извлечение из отливки. После охлаждения отливки до заданной температуры кокиль раскрывают, окончательно извлекают металлический стержень и удаляют отливку. Из отливки выбивают песчаный стержень, обрезают литники и прибыли, проводят предварительный контроль качество отливки. Перед следующей заливкой осматривают рабочую поверхность кокиля и плоскость разъема. Обычно огнеупорную краску наносят на рабочую поверхность 1 — 2 раза в смену, изредка восстанавливая ее в местах, где она отслаивается от рабочей поверхности кокиля. После этого при необходимости, что чаще бывает при литье тонкостенных отливок или сплавов с низкой жидкотекучестью, кокиль подогревают до рабочей температуры, так как за время извлечения отливки и окраски рабочей поверхности он охлаждается. Если же отливка достаточно массивная, то, наоборот, кокиль может нагреваться ее теплотой до температуры большей, чем требуемая рабочая, и перед следующей заливкой его охлаждают.

Процесс литья в кокиль — малооперационный. Манипуляторные операции достаточно просты и кратковременны, а наиболее длительной по продолжительности операцией является охлаждение отливки в форме до заданной температуры. Практически все операции могут быть выполнены механизмами машины или автоматической установки, что является существенным преимуществом способа, и, конечно, самое главное преимущество — исключается трудоемкий и материалоемкий процесс изготовления формы: кокиль используется многократно.

Особенности технологии литья в кокиль цветных сплавов.

При литье в кокиль алюминиевых сплавов вследствие повышенной скорости затвердевания газоусадочная пористость подавляется, что способствует получению плотных отливок. Положительно сказывается повышенная скорость затвердевания на дисперсность структурных составляющих и фазовом составе сплавов: измельчается эвтектика, уменьшаются размеры и улучшается форма железосодержащих фаз. Однако кокиль хуже заполняется сплавом, чем песчаная форма, поэтому необходима повышенная температура металла при заливке (табл. 6). Улучшению заполняемости способствует также повышение температуры кокиля и применение покрытий с высокими теплоизолирующими свойствами. Большое значение имеют условия теплообмена между отливкой и кокилем для алюминиевых сплавов с широким температурным интервалом затвердеванием.

Высокопрочные алюминиевые сплавы склонны к образованию горячих трещин, поэтому при изготовлении отливок на этих сплавов рекомендуется податливые песчаные или оболочковые стержни вместо металлических или применять комбинированные литейные формы: нижнюю – металлическую, верхнюю – облицованную или полностью песчаную. Вследствие повышенной склонности к окислению и малой плотности необходимо проводить фильтрацию алюминиевых сплавов при заливке в кокиль. Чаще всего для этого используют сетки из стеклоткани или из перфорированной металлической ленты.

Для магниевых сплавов из-за их повышенной склонности к окислению, большой усадки и низкого теплосодержания предусматривают специальные средства защиты от окисления, повышенного перегрева металла перед заливкой, а также усиленное питание затвердевающей отливки из массивных прибылей и ускоренные подрыв стержней и раскрытие формы по сравнению с литьем в кокиль алюминиевых сплавов.

Для предотвращения возгорания жидкого металла полость кокиля припудривают серым цветом, иногда им достаточно присыпать кромки кокиля у литниковой чаши и выпора. Заливочный инструмент перед использованием промывают в расплавленном флюсе.

При конструировании кокилей необходимо учесть, что линейная усадка отливок на магниевых сплавах составляет, %: для мелких отливок (до 100 мм) 1,0-1,3; для средних отливок (100-400мм)0,8-1,2%; для крупных (400-1000 мм) 0,6-1,1.

Отливки из медных сплавов склонны к образованию трещин, что затрудняет их изготовление в кокилях. Медные сплавы имеют низкую жидкотекучесть. Из медных сплавов наибольшую жидкотекучесть имеют кремнистые бронзы, наиболее низкую – марганцевые. Для свинцовых бронз характерна ликвация компонентов, поэтому при изготовлении отливок из этих сплавов рекомендуют применять водоохлаждаемые кокили.

Температура заливки оловянных бронз 1080-1200 oС; латуней 950-1100 oС.

Кокильные машины. Специальные технологические приемы и способы заливки кокилей. Основным технологическим оборудованием при литье в кокиль являются однопозиционные кокильные машины и многопозиционные карусели.

Характеристики некоторых серийно изготовляемых кокильных машин и каруселей приведены в табл.7.

При гравитационной заливке используют машины с поворачивающимся или наклоняемым кокилем. Угол поворота составляет 15-180 oС. Поворот кокиля способствует устранению турбулентности потока, улучшению направленности питания и затвердеванию отливок, расширению диапазона допустимых отклонений технологического процесса по различным параметрам. В кокильной машине повторного типа объединены раздаточная печь – миксер и кокиль (рис.6). электронагреватели герметизированы трубой из силицированного графита и обеспечивают подогрев жидкого металла в тигле. Регулируемый поворот миксера приводит к заливке жидким металлом металлической формы. в процессе затвердевания миксер играет роль обогреваемой прибыли.

Таблица 1. Классификация кокилей. Таблица 2. Рекомендуемые зазоры в подвижных частях кокилей при литье алюминиевых сплавов. Таблица 3. Зазоры между направляющими частями кокилей и металлическимистержнями при литье легких сплавов. Таблица 4. Зазоры между песчаных стержней и элементами кокиля. Таблица 5. Рабочая температура кокилей. Таблица 6. Температуры заливки некоторых алюминиевых и магниевых сплавов при литье в кокиль. Таблица 7. Кокильные машины и карусели.

• Литье бронзы и латуни.
• Чугунное литье
• Изготовление поковок.
• Художественное литье

Литье в кокиль – точная технология производства отливок из алюминия.

Литье в кокиль (многоразовую металлическую форму) – это достаточно дорогостоящая, но проверенная и точная литейная технология, применяемая при производстве отливок из алюминиевых сплавов.

Несмотря на высокую первоначальную стоимость оснастки, технология литья в кокиль имеет ряд основных преимуществ, по сравнению с другими технологиями, а именно:

1. отливки получают с более плотной структурой;
2. значительно улучшается внешний вид отливок и чистота поверхности;
3. повышается точность отливок и идентичность их размеров;
4. уменьшается металлоемкость отливки и стоимость механической обработки за счет уменьшения литейных припусков;
5. увеличивается выход годного литья;
6. устраняются операции с формовочными смесями;
7. при крупносерийном производстве снижается себестоимость продукции;
8. значительно повышается производительность труда литейщиков.

Для изготовления кокилей специалисты «ПРАКТИК плюс» в основном применяют серый или высокопрочный чугун, а также углеродистые или легированные стали. Серый чугун, применяемый для кокилей, стойкий к тепловым нагрузкам, недорогой и легко обрабатываемый материал. Стальные кокили более дорогие в изготовлении, но более «живучие» чугунных, так как они не боятся ударных нагрузок. Металлические стержни, направляющие и толкатели для раскрытия кокиля и выталкивания отливок всегда изготавливают из стали, так как они испытывают повышенные растягивающие напряжения.

Основной показатель кокиля — его стойкость. При работе рабочие поверхности кокилей подвергаются быстрому нагреву и охлаждению, в следствие чего в них возникают термические напряжения, приводящие к короблению и поверхностным трещинам – разгарам. Стойкость чугунных и стальных кокилей при получении отливок из алюминиевых сплавов составляет 50—100 тыс. заливок. Для повышения стойкости кокилей рабочие поверхности покрывают красками. С помощью красок устраняется также приваривание металла к стенкам кокиля, обеспечивается получение качественных поверхностей и регулируется направленность затвердевания отливок. При соприкосновении с металлом краска возгоняется, создается газовая и сажистая прослойка между жидким металлом и кокилем, которая предотвращает приваривания жидкого металла к кокилю. Краску наносят кистью или пульверизатором один-два раза в смену, в зависимости от конструкции и режима работы, на подогретый до 100—200 °C кокиль.

В процессе литья очень важным технологическим параметром является температурный режим кокиля. Для получения качественного литья из алюминиевых сплавов температура кокиля должна поддерживаться в пределах 200—350 °C. Разогрев и поддержание температуры кокиля (разгон кокиля) специалисты «ПРАКТИК плюс» осуществляют подогревом с помощью газовых горелок, а контроль температурного режима осуществляют инфракрасными термометрами (пирометрами) или термопарами. Охлаждение кокиля осуществляется путем естественной передачи тепла в окружающую среду через стенки кокиля. При необходимости наши специалисты спроектируют и изготовят кокили , охлаждаемые снаружи водой (водоохлаждаемые) по специально предусмотренным каналам. Стойкость водоохлаждаемых кокилей выше, чем неводоохлаждаемых.

При литье сложных по конфигурации отливок специалисты «ПРАКТИК плюс» применяют различные подвижные металлические стержни и вставки. Подвижность нужна для своевременного удаления стержня из отливки. Если внутренние контуры отливки сложные, то стержни делают составными из нескольких частей. Также для получения отливок со сложной внутренней конфигурацией нами применяются песчаные стержни. Их устанавливают в форму каждый раз перед заливкой при сборке формы с помощью знаковых частей.

В «ПРАКТИК плюс» изготавливают к окили либо литыми, либо из поковок проката путем механической обработки. Литые кокили дешевле, поскольку требуется минимальная механическая обработка. Разъем (раскрытие) кокилей осуществляют ручным или механизированным способом с помощью механических, пневматических и гидравлических приводов, которые также проектируют и изготавливают специалисты «ПРАКТИК плюс». Поверхности разъемов обрабатывают по 6-му классу точности. Отдельные части кокиля центрируют с помощью штырей и втулок. Для вывода газа и воздуха из полости кокиля предусматриваются вентиляционные каналы.

Компания “ПРАКТИК плюс” рассматривает заказы на производство литья из алюминия любой конфигурации и серийности, массой до 50 кг.

Цена отливки зависит от сложности детали и рассчитывается индивидуально.
