Изготовление простых одноразовых форм
Самое простое – это изготовление грузил из свинца при помощи гипсовой или песчаной формы. Такой способ имеет ряд несомненных плюсов:
- доступность и распространенность материала;
- свинец плавится при относительно небольшой температуре – 320°С;
- простота изготовления.
Использование свинца и гипса при самостоятельной выплавке грузил имеет несколько существенных нюансов:
- при температуре около 200°С из гипса начинает активно испаряться вода, что приводит к разрушению его структуры и раскалыванию изделия;
- свинец при застывании впрессовывается в гипс, что делает практически невозможным извлечение грузила без разрушения формы;
- заготовка из гипса имеет большое количество микропор, что приводит к необходимости полировки готового изделия.
При использовании вместо гипса песка значительно упрощается процесс подготовки формы, однако повышаются требования к материалу короба, в котором будет находиться заготовка при заливке свинца, желательно использовать опору из металла. Само изделие будет несколько менее эстетичным и потребует серьезной полировки.
Хрупкость, разрушение структуры гипса при испарении воды делает затруднительным использование этого материала для многоразового использования. Однако в качестве одноразовой и простой в изготовлении пресс-формы, гипс подходит как нельзя лучше.
Чтобы сделать форму для простого грузила нужно:
- Подготовить короб для заливки формы, он должен состоять из двух частей, плотно монтирующихся друг на друга, можно использовать небольшие дощечки, скрепленные винтами;
- Развести гипс до сметанообразного состояния, при этом нужно стараться, чтобы в полученной смести не было пузырьков воздуха, так как на их месте потом появляются пустоты;
- В нижнюю часть короба заливается первый слой гипса, который должен немного застыть;
- В гипс до половины погружается нужное грузило и с помощью сверла, сбоку от заготовки, в гипсе делается отверстие для заливки свинца (в эти отверстия лучше вставить подходящие по размеру цилиндрики);
- Поверхность застывшего слоя смазывается растительным маслом, чтобы после можно было легко разделить половинки формочки;
- Сверху устанавливается вторая часть короба, в которую заливается гипс;
- После застывания всей конструкции короб разбирается, разделяются обе части формы и вынимается грузило и цилиндрики заливных каналов;
- Форма зачищается и покрывается изнутри слоем сажи при помощи копоти от горящей свечки;
- Закрепляются ушки и петли для грузила, формочка собирается и закрепляется проволокой;
- Готовая форма должна хорошо просохнуть, для этого её нужно поместить в сухое место на 1-2 дня или использовать духовку.
Создание цементной формы довольно затратное по времени, это связано с относительно долгим застыванием смеси.
Сам процесс создания формы выглядит примерно так:
- Изготавливается опалубка, желательно разборная;
- Внутренняя поверхность опалубки покрывается жидким мылом и устанавливается на ровную поверхность, также обработанную мыльным раствором;
- Опалубка наполняется раствором цемента;
- В ещё не затвердевший цемент, наполовину погружается нужная заготовка;
- Цемент должен полностью застыть, на это может потребоваться 1-2 дня;
- После полного высыхания цемента, опалубка разбирается и снова собирается для следующего заполнения;
- Первая, застывшая половина, вместе с торчащей заготовкой смазывается мылом;
- Заготавливается вторая половинка формы, в неё заливается цемент;
- Первая половина с поверхностью, покрытой мыльным раствором, устанавливается на вторую часть формы;
- Цемент снова застывает;
- После высыхания цемента в обеих половинах формы, круглым надфилем растачиваются центральные конусовидные отверстия в каждой половине для заливки свинца, также делается два боковых канала для отвода воздуха;
- Поверхность формы для грузила обрабатывается наждачкой;
- Перед заливкой половинки формы плотно скрепляются струбциной.
Изготовление свинцовых грузил для рыбалки своими руками
Всем привет! Сегодня хочу поделиться своими идеями, наработками и опытом по самостоятельному изготовлению свинцовых грузил для спиннинговой ловли.
Скажу сразу: данный способ годится только для небольших партий и несложных форм грузил. Например, разборные чебурашки я бы посоветовал изготавливать с помощью алюминиевых форм, коими сам и пользуюсь)
Я же, перед началом сезона, решил добавить в свою коллекцию грузил — «пули», для набирающего популярность джиг-рига.
Образцы
Это готовые грузила, покупные или ранее изготовленные. Любая вещь может служить образцом. Один образец я изготовил из самой настоящей пули)
Форму можно немного корректировать пластилином, но только немного, т.к. гипс при схватывании выделяет тепло и большой объем пластилина просто растает. В данном случае я взял ранее мной изготовленные пули и оснастил их петельками из проволоки, зафиксировав всё это зеленым пластилином.
Плюсы и минусы самостоятельного изготовления грузил
Самый главный плюс – это низкая стоимость получающихся грузил
Также немаловажно и то, что всегда можно отлить недостающие веса в течении 10-15 минут при наличии готовых форм. Я достаточно часто это практикую, перед самой рыбалкой быстро отливаю десяток грузиков, если необходимо. Еще один плюс в копилку этих самоделок это то, что ты сам можешь подобрать под свои условия ловли особенную форму и вес грузила, оснащать какой-либо фурнитурой, «поиграть» диаметром и размером петелек и т.п
Еще один плюс в копилку этих самоделок это то, что ты сам можешь подобрать под свои условия ловли особенную форму и вес грузила, оснащать какой-либо фурнитурой, «поиграть» диаметром и размером петелек и т.п.
Также, это и довольно увлекательное и обучающее занятие по физике и химии для ваших детей! Дети с удовольствием включаются в процесс, даже из-за одного этого стоит попробовать самостоятельно изготовить форму и отлить грузы!
Теперь про минусы: самый главный, как я уже и упоминал, это недолговечность формы. Можно добавлять в гипс усиливающие присадки, такие как известь и другие, но кардинально ситуацию это не поменяет.
Также одним из минусов данного способа является некоторое количество облоя на готовых грузилах, это что касается разборных форм. Форма для «пули» с отверстием — самый удачный вариант и в плане долговечности и простоты изготовления формы, и в плане отливки самих грузил.
Форму под пули 105% рекомендую изготовить! Так же к минусам отнесу и трудности маркировки таких грузов. Маркировать граммовку приходится вручную.
В целом, изготовление таких грузил не требует ни специального оборудования, ни каких-либо особых знаний и умений, всё предельно просто!
Изготовление формы

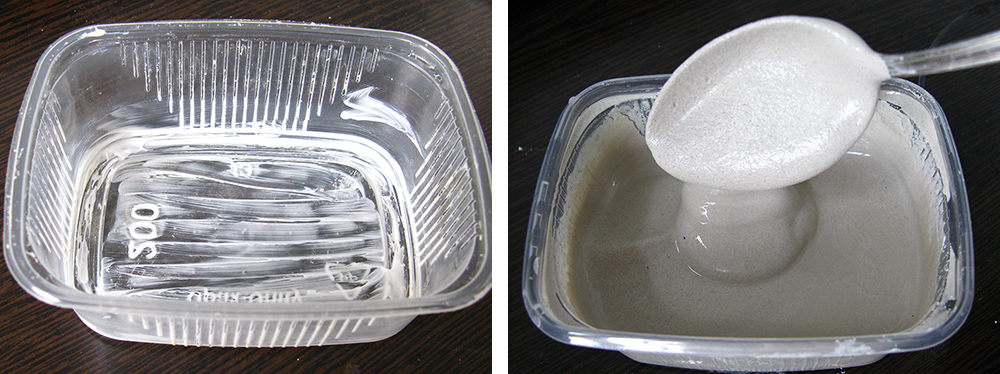

Приготавливать смесь гипса нужно по правилу «порошок в воду», в соотношении приблизительно 1:1, ориентироваться нужно по консистенции, она должна быть сметанообразная.
Предварительно смазываем нашу форму и образцы приготовленным жирным кремом.

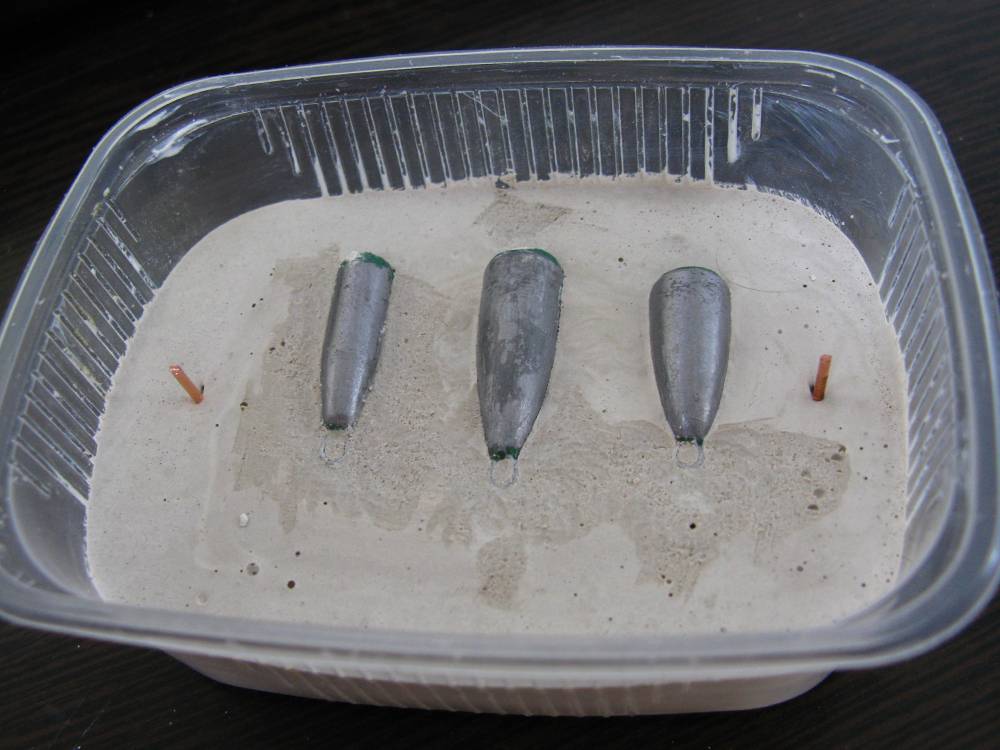

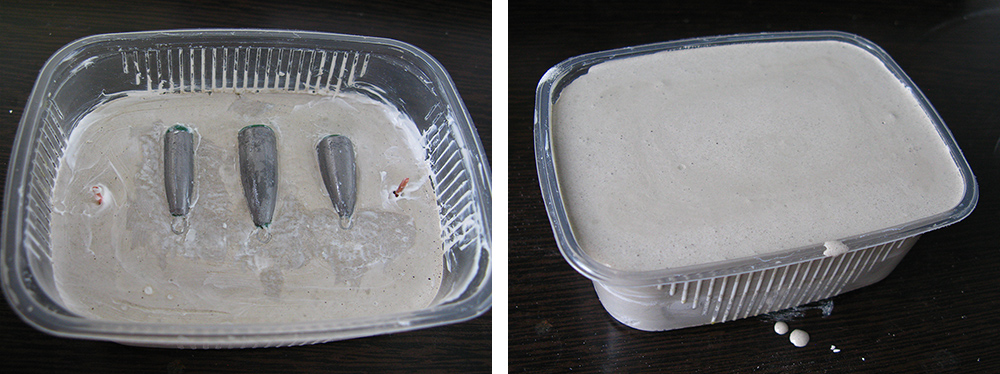

В контейнер заливаем замешанный гипс ровно на ½ емкости и постукиваем по плоскости, выгоняя пузырьки воздуха. Как только гипс начнет схватываться, необходимо погрузить наши образцы на половину в застывающий гипс. Время схватывания гипса зависит от марки самого порошка, минимальное время – это 2 минуты, т.е. после 2 минут начинаем внимательно приглядываться к поверхности гипса. Как только она будет становиться матовой – значит пора!
По краям нашей формы вставляем направляющие. Это может быть что угодно, я использую отрезки проволоки, зубочистки, трубочки от леденцов.
Теперь ждём полного застывания, минут 20-30 вполне хватит.
Затем смазываем поверхность формы и утопленных в нем образцов нашим жирным кремом.
Снова разводим гипс и заливаем контейнер до верха. Также постукиванием выгоняем пузырьки воздуха и оставляем для застывания на те же 20-30 мин.

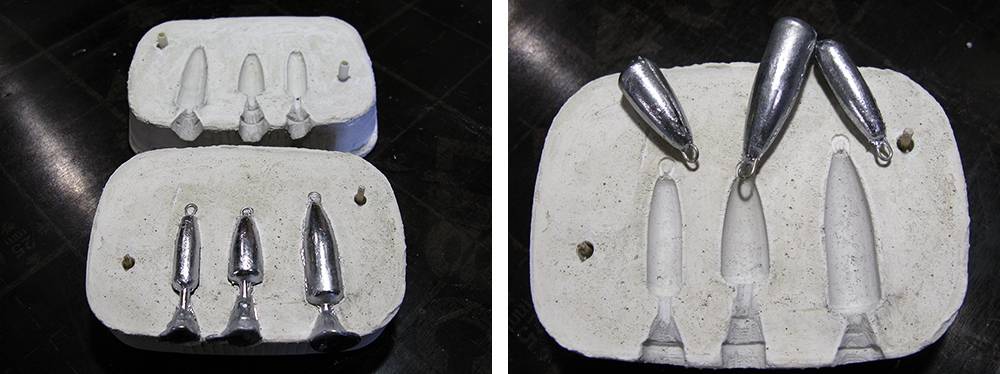

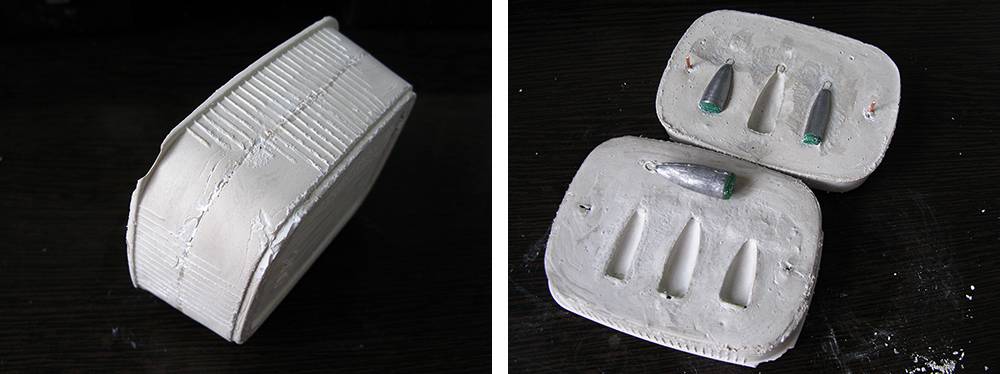

После застывания аккуратно извлекаем из контейнера форму и осторожно разъединяем её на две половины, извлекая образцы
Всё, форма готова! Оставляем её для просушки на пару дней около батареи – вода должна полностью испариться.
Таким образом я сделал 3 формы с разными весами. Прежде чем формы придут в негодность, отлитых в них грузиков, мне хватит на 2 или 3 сезона). Главный минус таких форм, это недолговечность. Гипс достаточно хрупкий материал, поэтому формы быстро трескаются, в них появляются каверены и сколы, особенно это касается разъемных форм. Формы для «пулек» служат гораздо дольше. Например, форма, представленная на фото в статье, служит уже второй или даже третий сезон.

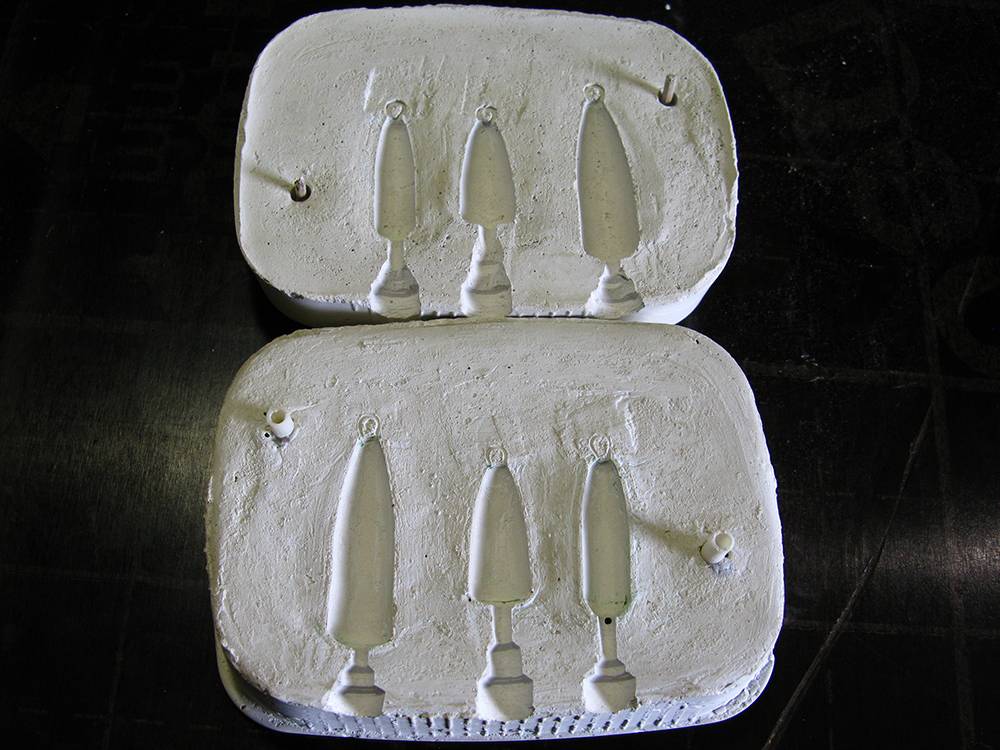

После полного высыхания формы необходимо сделать литники. Для этого размечаем линию литника, соединяем форму и высверливаем литник в форме воронки, сверлами разного диаметра. Для верхней точки воронки я использую сверло 10,1мм, для нижней – сверло 3,5 мм.
Технологический процесс литья из свинца
Свинцовые сплавы — это многокомпонентные составы, которые могут содержать в собственном составе до 10% меди. Ее наличие значительно увеличивает температуру плавления. 2-ой по значимости компонент – сурьма. Основное достоинство свинцовых сплавов будет то, что для работы с ними можно употреблять формы фактически хоть какой конфигурации, при достаточно маленьких давлениях. Температура плавления свинца достаточно маленькая – 325-350 градусов и это дозволяет отливать свинцовые детали в домашних критериях.
Для литья свинца используют технологию литья под давлением. В качестве печей для расплава используют оборудование, работающее на разных видах горючего – газа, мазута, кокса и электронной энергии. Это оборудование обязано обеспечивать выполнение последующих требований:1. Малое время, затрачиваемое на плавку.2. Малые утраты материала.3. Малый расход горючего.4. Неопасную и удобную работу.Для получения расплава свинца и его сплава температуры обеспечиваемой в печах довольно для плавления свинца.Обработку свинца создают в тигельных печах. Основное отличие этого класса оборудования состоит в том, что расплав не заходит в контакт с продуктами сгорания горючего. Свинец и его сплава плавят в печах с металлическими либо графитовыми тиглями, которые могут работать на нескольких видах горючего.
Тигельные печи выпускают в 2-ух исполнениях:• стационарное;• поворотное.Печи с графитовыми тиглями для литья разрешают делать плавку разных металлов – и свинец, и олово, и алюминий. При этом переход с 1-го сплава на иной происходит с минимальными затратами. Но тигли, выполненные из графита, владеют низкой стойкостью и потому почаще используют тигли, выполненные из чугуна.
Процесс литья свинца
Процедура получения свинцовых деталей смотрится последующим образом. Свинцовые чушки либо лом погружают, где и происходит переход свинца из твердого состояния в жидкое. Опосля этого водянистый материал разливают по приготовленным моделям.Принцип отливок в индустрии и домашнем хозяйстве схож, главные различия заключаются лишь в масштабах.
Как плавить алюминий в домашних условиях в разные формы
Алюминий – металл, который широко используется в промышленности и быту.
Из него производят не только детали самолетов и кораблей, но и посуду, и другие предметы утвари. Поэтому нередко возникает потребность в самостоятельном изготовлении алюминиевых деталей, вышедших из строя.
Производить из него литые изделия в кустарных условиях позволяет свойство алюминия плавиться при относительно невысоких температурах. Для того чтобы самостоятельно изготавливать литые изделия из алюминия, нужно знать поведение этого металла при высоких температурах и его физико-химические свойства.
Характеристики алюминия
Температура плавления алюминия зависит от степени чистоты металла и составляет приблизительно 660 °C. Его точка кипения – 2500 °C.
Алюминий отличается своей легкостью и пластичностью, поэтому хорошо гнется и поддается обработке штамповкой.
Этот металл является отличным проводником тепла и активно вступает в химическую реакцию при высоких температурах с кислородом воздуха, образуя на поверхности окисную пленку. Она защищает алюминий от дальнейшего окисления, однако при расплавлении лома существенно отражается на составе сплава. В процессе плавки металла структура алюминия меняется.
Технологии домашнего литья алюминия и необходимое оборудование
Принцип литья алюминия в домашних условиях должен исходить из технологии его получения на производстве с поправкой на условия, которые можно использовать дома.
Алюминиевые изделия путем литья получают несколькими способами. В бытовых условиях наиболее распространенным и удобным способом является технология литья алюминиевого расплава в специально изготовленные формы.
Поэтому для проведения процесса необходимо обеспечить две вещи:
- соорудить печь для расплавления алюминиевого лома;
- создать нужную форму для получения литого сплава или отдельной детали.
Процесс литья должен включать несколько этапов:
- Подготовка алюминиевого лома, включающая очистку от грязи, примесей и разных наполнителей, а также его измельчение до небольшого размера.
- Проведение процесса плавки запланированным способом. При полном расплавлении металла с его поверхности нужно удалить шлаковые образования.
- Заполнение приготовленной формы жидким алюминиевым расплавом. После отвердевания слиток освобождается от формовочной массы.
Рассмотрим, как плавить алюминий в домашних условиях, какие конструкции печей для расплавления металла можно использовать, а также варианты самостоятельного изготовления формы.
Самодельные печи и способы расплавления алюминия
Для того чтобы расплавить алюминий, нужно разогреть его до температуры, близкой к 660 °C. На открытом пламени костра такой температуры невозможно достичь. Поэтому необходимо закрытое пространство, которое может обеспечить самодельная печь. Нагревать ее можно с помощью сжигания угля и дров или использования природного газа.
Можно также использовать электрическую муфельную печь, если она есть в хозяйстве.
При самостоятельно изготовленной печи нужно обеспечить принудительную вентиляцию для поддержания процесса горения.

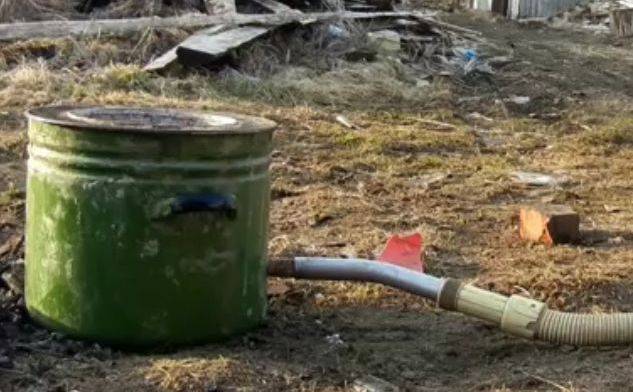

1. Самый простой вариант самодельного очага можно изготовить из старых кастрюль.
Его конструкция выполняется следующим образом:
- В качестве каркаса используют стальную емкость, например, старую кастрюлю, сбоку которой нужно проделать отверстие для подачи воздуха через подведенный металлический патрубок.
- Воздух через шланг принудительно может подаваться с помощью пылесоса.
- Внутрь устройства проводится закладка каменного угля.
- Затем уголь поджигают и подают воздух, чтобы огонь не погас.
- Емкость для расплавления алюминия предварительно ставят внутри импровизированной печной конструкции и обкладывают ее с боков углем. При его сгорании обеспечивается равномерное распределение тепла.
- Чтобы тепло не расходовалось на окружающий воздух, сверху «кастрюльную» печь следует неплотно накрыть крышкой, оставив небольшую щель для выхода дыма.
Литье грузил

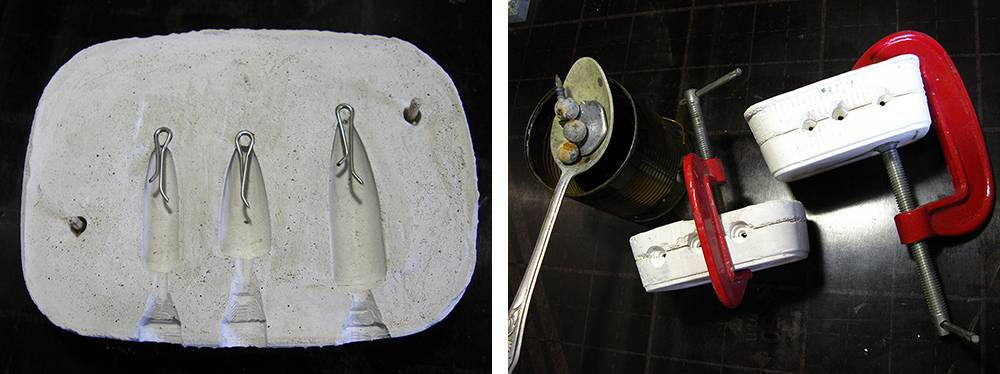

Теперь можем приступить к отливке свинцовых грузил! Для этого нам понадобится проволока для ушек, свинец, горелка или тигель и струбцина.
Из проволоки сгибаем при помощи круглогубцев ушки и вкладываем их в форму.
Две половинки формы соединяем и фиксируем струбциной.

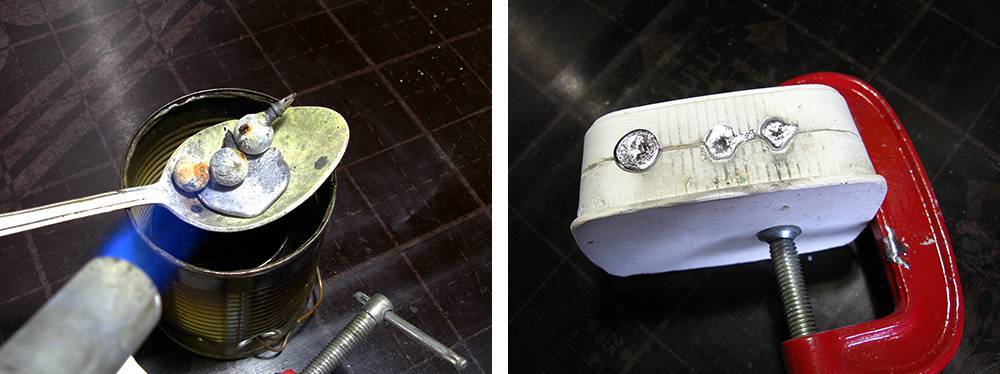

Расплавляем свинец. У меня идут вход старые чебурахи, шиномонтажные грузики и прочий свинцовый лом. Разогреваю свинец газовой горелкой, на это уходит буквально считаные минуты, очень удобно! Далее заливаем свинец в литники и даём остыть, т.е когда заливаешь в последнюю форму, первая уже остыла, всё очень быстро!
Теперь разъединяем форму и извлекаем наши грузы.
Далее повторяем в такой же последовательности.
Отливаются груза очень быстро, иногда я перед рыбалкой вспоминаю, что закончился груз определенного веса, и тут же, буквально за 20 минут отливаю десяток-полтора нужных мне грузиков. Времени это занимает, меньше чем на поход в магазин за этими же грузами)
Таким образом можно экспериментировать с формами и весами грузил, изобрести какую-то особенную форму грузила, которых нет в магазинах. Например, в прошлом сезоне я экспериментировал с грузами «палочка», делал несколько вариантов незацепляемых грузил с разными длинами и диаметрами. Вес таких грузил «палочек» можно уменьшать прямо на рыбалке, благодаря небольшому диаметру 6 и 8 мм (если нужно уменьшиться в весе, можно просто откусить кусачками часть грузила). Также благодаря таким диаметрам груз проходит 95% зацепов!
Еще один наипростейший вариант формы для отливки грузов – «пуля» для каролины. Для изготовления такой формы необходимо залить гипс в любую достаточно высокую форму, я взял крышку от аэрозольного баллончика, и просто поместить острой стороной смазанные тем же кремом образцы пуль сверху в застывающий гипс – всё, форма готова.

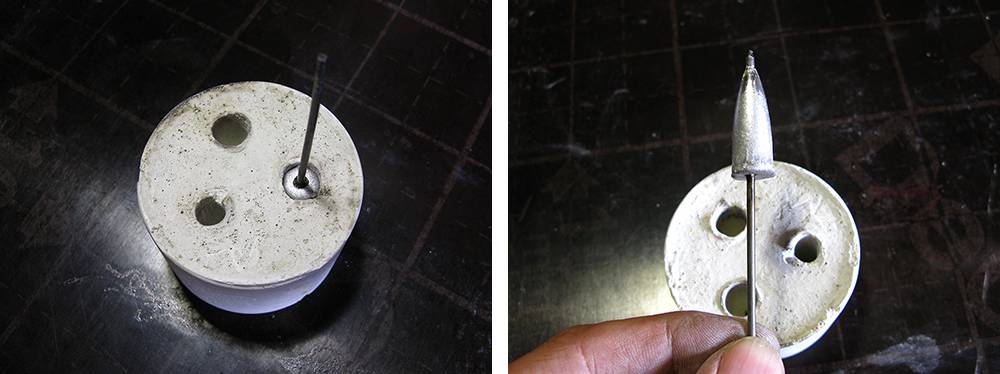

Для отливки таких пуль необходимо вставить в форму «закладную» из сталистой проволоки, смазанную обычным туалетным мылом, и сверху залить свинец. Собственно и всё.
Закладная извлекается из пули, оставляя отверстие для лески.
Плюсы и минусы грузила из свинца
Как и любая другая снасть, грузило из свинца имеет свои плюсы и минусы
Здесь чтобы разобраться, нужно брать во внимание как потребительские качества, необходимые для рыбной ловли, так и те, моменты, которые касаются вопросов изготовления, например, доступности материалов или трудоемкости работ
По мнению опытных рыбаков к основным параметрам, которым должно отвечать грузило должны входить:
- Вес грузила – оно должно быть тяжелым, чтобы обеспечить точность заброса снасти;
- Иметь обтекаемую форму – в воздухе неправильная форма грузила, прямоугольная форма или шероховатость сильно влияют на дальность и точность заброса, а в водной среде это создает завихрения, которые отпугивают рыбу, мешают правильно вести приманку, способствуют запутыванию в водной растительности;
- Литье должно иметь не только плавные формы, но и обеспечивать надежное крепление за леску;
- Быть незаметным, не выделяться на фоне донной растительности, иметь по-возможности матовую естественную для водной среды окраску;
- Изготавливаться из доступных материалов;
- По возможности изготавливаться в самых простых условиях с применением минимума вспомогательных инструментов;
Среди плюсов грузил из свинца — доступность материала
Как видно, основные требования к грузилам достаточно просты и вполне применимы к такому материалу, как свинец. Поэтому положительными сторонами грузил из свинца выступают:
- Доступность материала;
- Простота работы со свинцовыми отливками;
- Возможность самостоятельно выплавить необходимое количество грузил;
- Дешевизна производства, даже если потеряется одно-два, это не будет большой трагедией;
- Возможность самостоятельно подобрать вес и форму;
- Материал имеет естественный цвет, идеально подходящий для среды большинства водоемов.
Однако, следует упомянуть и о проблемах, связанных с изготовлением грузил из свинца:
- Работа имеет определенный риск получения травм;
- Не всегда удается достигнуть результата с первого раза;
- Для работы требуется наличие инструмента.
Обработка свежеотлитых грузил
Когда грузила будут отлиты, их необходимо правильно обработать. Если свинцовый груз был отлит в алюминиевой ложке, то для крепления лески необходимо просверлить в металле отверстие. Отверстие сверлится в узкой части грузила с помощью электродрели и спирального сверла 2 мм. С отверстия обязательно следует снять фаску сверлом большего диаметра, иначе острые края металла приведут к быстрому истиранию лески и обрыву грузила. Свежеотлитые грузила необходимо слегка оттенить, чтобы в воде блеск от ровной свинцовой поверхности не отпугивал осторожную рыбу. Для этой цели применяется концентрированный водный раствор перманганата калия, в котором необходимо выдержать деталь в течение нескольких часов. Если после отливки на поверхности изделия образовались наплывы, то их необходимо убрать с помощью бархатного напильника. При работе со свинцом необходимо помнить о правилах безопасного обращения с тяжёлыми металлами. Категорически запрещается дышать парами свинца, а также использовать кухонную посуду по назначению после контактирования с этим металлом. Как сделать грузило для рыбалки, подробно описано в данной статье, и если чётко следовать всем рекомендациям, то можно получить в домашних условиях очень качественное изделие с отличными аэродинамическими качествами.
Источник
Технология изготовления грузил из свинца в домашних условиях
Отливка свинцовых грузил несмотря на легкость технологии и доступность материалов все-таки является мини металлургическим производством, поэтому прежде чем приступить к работе необходим хотя бы поверхностно изучить основы плавления металлов
И хотя здесь ничего особенного нет, прислушаться к советам и указаниям очень важно – от этого зависит и результат работы и безопасность проведения работ
Материалы
Для работ понадобится несколько видов материалов – гипс, картон, скотч, бечёвка, воск или парафин, и конечно, свинец.
Для изготовления форм обычно используется гипс или алебастр. Гипс по сравнению с алебастром надежнее, но алебастр доступнее. Эти два материала необходимы для изготовления форм отливки.
Вспомогательным материалом для работ будет воск или парафин. Их них изготавливаются макеты будущих грузил.
Для фиксации половинок форм применяется струбцины, но дешевле и проще использовать бечевку или бельевую веревку, или уж совсем по-современному скотч.
Свинец для переплавки можно найти на любом пункте приема металлолома. В утиль сдается не только лом аккумуляторных батарей, часто в лом попадают кабели связи в свинцовой оболочке, сплавы свинца – баббит или типографский свинцовый шрифт.
Изготовление формы
Классический метод изготовления формы состоит в лепке из воска или парафина модели грузила и дальнейшей отливке из гипса или алебастра многоразовой формы.
Из воска или парафина делается несколько моделей грузил. В принципе можно использовать и пластилин, но тогда, чтобы модель отделилась от гипсовой формы необходимо будет ее смазать вазелином или кремом для рук на жировой основе. После получения моделей делается раствор гипса и заливается в пластиковую или картонную форму, так чтобы верхняя поверхность была максимально ровной. До момента окончательно застывания гипса в него до половины вдавливается модель на расстоянии 1-1,5 см от верхнего края формы. После окончательного застывания вся поверхность, включая и модель смазывается вазелином, солидолом или кремом на жировой основе и заливается сверху гипсом
При заливке обращается внимание, чтобы высота обоих форм была одинакова

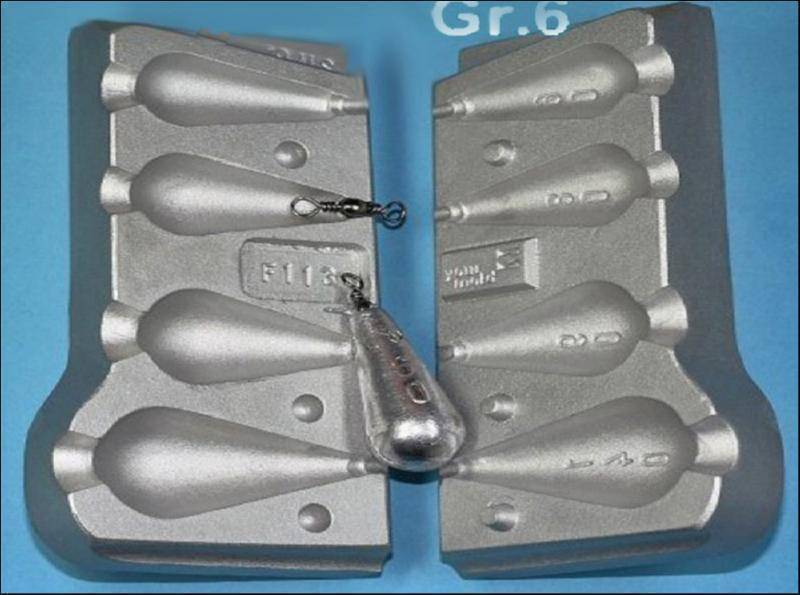

Форма для грузил из свинца
После высыхания формы разъединяются, модель вынимается, а место, где был воск, очищается от остатков жировой смазки. После окончательного высыхания гипсовых форм острым ножом или кончиком толстой иглы делаются борозды от формы до поверхности. Эти каналы необходимы для отвода воздуха с полости заливки. В верхней части делается горловина для заливки металла.
В принципе, температура плавления свинца позволяет делать грузила и без отливки форм из гипса. В качестве формы можно использовать деревянные бруски, картофель или свеклу, даже свернутую в конус в несколько слоев обычную офисную бумагу можно отлить неплохое грузило.
Литье грузил
Перед отливкой рекомендуется измельчить свинец. Для плавки достаточно добиться размеров металла весом в 10-20 грамм. Это необходимо для того, чтобы металл расплавился полностью, и достиг температуры литья в 400-450 градусов.
Форму соединяют и плотно связывают веревкой, скотчем или прижимают винтовой струбциной. Делают это плотно, но не слишком жестко, чтобы форма не треснула от температуры металла.
Расплавляют свинец в плавильной чаше или ложке. Опытные рыбаки используют для этих целей обычный половник с выгнутой ручкой или большую ложку из нержавейки. После расплавления свинца с поверхности металла убирается пленка. Форма нагревается в течение 5-7 минут.
После того как металл приобрел необходимую текучесть он аккуратно вливается в горловину отливки, пока из воздушных каналов не начинает появляться расплавленный металл. После того как все горловины будут заполнены форма оставляется остывать при комнатной температуре.
Раскрывание формы рекомендуется делать через 4-6 часов после заполнения.
Окончательная обработка
После того как литье остынет, приступают к разъединению форм и выемке отливок. Сначала снимают одну часть, а потом, аккуратно вынимают литье из второй части формы.
Получившиеся наплывы из свинца откусываются кусачками или срезаются ножом. Следующим этапом идет проделывание отверстий в грузилах. Обычно это делается при помощи шила или толстой иглы. А придание окончательной формы делается при помощи наждачной бумаги надфиля.

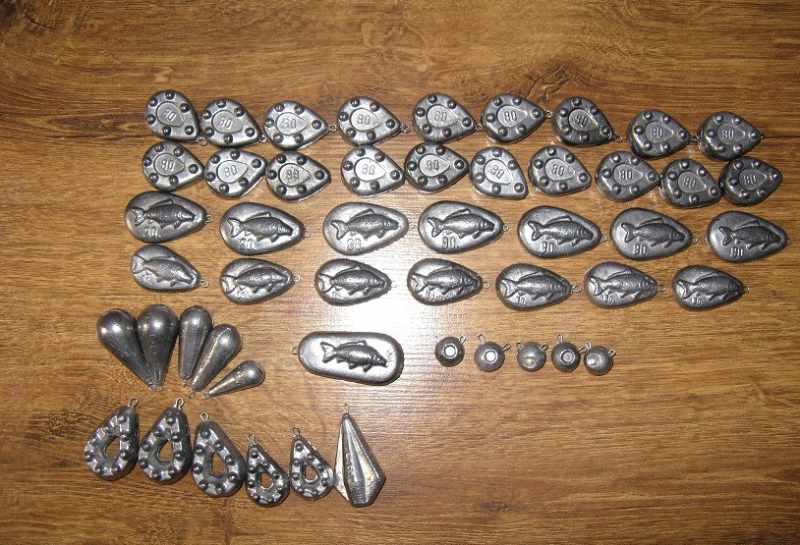

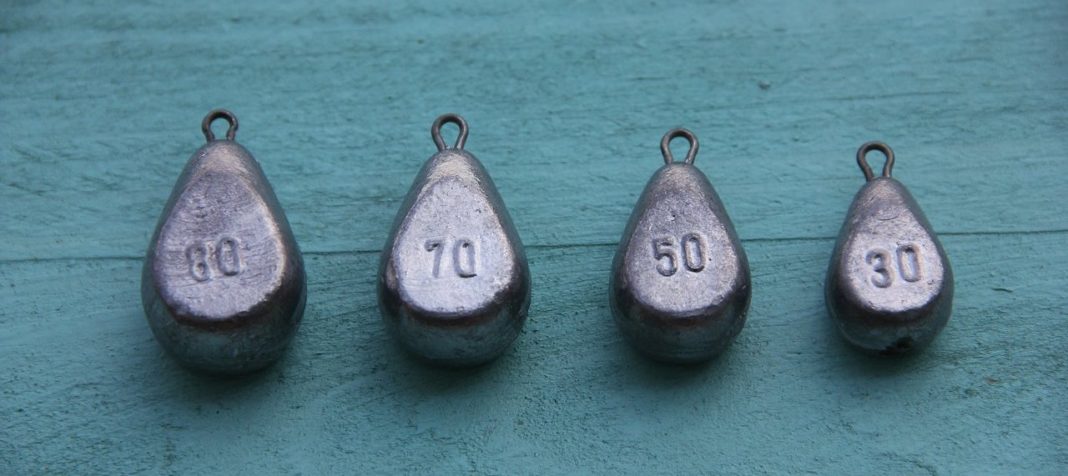

Как выглядят готовые грузила из свинца
Вот так просто при помощи элементарных инструментов и доступных материалов можно вылить необходимое количество грузил самой разной формы. Сегодня с доступностью технологий и материалов отливать грузила становится еще легче, ведь на рыбацких форумах можно заказать не только готовые грузила но и целые наборы с уже готовыми формами для литья и всеми необходимыми инструментами.
