Лестница на чердак: виды (выкидная и вкладная), инструкция как сделать своими руками (фото и видео)

Инструкция по изготовлению

Процесс создания лестницы на чердак своими руками не слишком сложный. Главное –провести точные замеры и сделать качественный чертёж в нескольких проекциях. Единственное, чего не стоит делать на всех этапах – это спешить.

Подготовка к работе

Для изготовления лестничной конструкции потребуется определённый инструментарий:

• дрель или шуруповёрт;
• монтажная пена;
• несколько отвёрток;
• анкера;
• саморезы;
• крепёжные петли;
• несколько пар шарниров с обратным ходом (число зависит от количества складных маршей);
• 4 деревянных бруска и 2 листа фанеры для люка;
• пила;
• молоток.

Изготовление люка

Основная сложность на данном этапе – это локализация проёма

Так как в будущем поменять место будет очень проблематично, уделить этому моменту требуется особое внимание. Также следует учитывать, что люк должен быть на пару миллиметров меньше самого проёма для плотного прилегания. Люк нужно устанавливать с тем расчетом, чтобы разложенная лестница никому не мешала

Люк нужно устанавливать с тем расчетом, чтобы разложенная лестница никому не мешала.

Порядок изготовления заключается в следующем:

1. на каждом бруске делаются пазы;
2. сделанные углубления смазываются клеем;
3. деревянные рейки соединяются друг с другом, образуя прямоугольную или квадратную форму;
4. надёжность соединений усиливается с помощью саморезов;
5. в углы крепятся косынки;
6. с обеих сторон крышки люка закрепляются листы фанеры;
7. устанавливается запорный механизм (например, дверная защёлка);
8. с помощью петель люк закрепляется в проёме на чердак;
9. также на ручке люка стоит повесить прочный шнурок с кольцом на конце (чтобы было удобно открывать).

Угол опускания крышки можно регулировать специальными фиксаторами.

Делаем люк на чердак (часть 1)

Делаем люк на чердак (часть 2)

Лестничный пролёт

Помимо люка, следует изготовить своими руками цельный лестничный пролёт на тетивах. Его высота должна быть больше расстояния от пола до потолка на 30-40 см. Замеры следует проводить в вертикальном положении. После измерений можно приступать к изготовлению самого изделия. Для этого потребуется:

• 2 тетивы – несущие балки, на которые устанавливаются ступени;
• несколько досок высотой не менее 0,5 см и толщиной от 3 см (будут использоваться в качестве ступеней);
• в некоторых случаях понадобятся крепёжные элементы (уголки и саморезы).

Использовать нужно только качественную древесину, без трещин, сучков и прочих дефектов.Процесс изготовления своими руками довольно прост:

1. тетивы необходимо равномерно разметить для установки ступенек;
2. в каждой тетиве вырезаются пазы для ступенек;
3. углубления одной несущей балки смазываются столярным клеем;
4. ступеньки устанавливаются в пазы;
5. пазы второй балки также смазываются клеем;
6. ступени соединяются со второй тетивой;
7. следите, чтобы ступени располагались строго горизонтально.

Вместо изготовления углублений, ступени можно зафиксировать с помощью металлических уголков или небольших деревянных брусков. Делаем складную лестницу на чердак

Сборка и монтаж конструкции

Обычно раскладные лестницы на чердак состоят из 3-4 секций. Это позволяет достичь компромисса между внешним видом складной конструкции и удобством при раскладывании. Двух секций бывает не достаточно, а 5 и более – делают конструкцию слишком массивной.

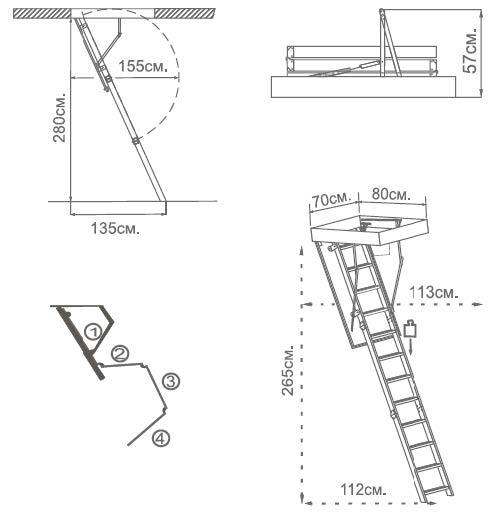

Трехсекционная чердачная лестница

Порядок же следующий:

1. Условно разделить прямую лестницу на 3 части. Первый пролёт должен соответствовать размерам люка, второй – быть немного короче первого, чтобы он удобно укладывался в люк, а третий лестничный марш может быть еще короче, главное, чтобы он доставал до пола.
2. Распилить конструкцию на размеченные части и зашлифовать грани.
3. Просверлить несколько отверстий для монтажа шарниров.
4. Соединить части лестничного пролёта карточными петлями. Выполнять эту операцию следует на ровной поверхности. Следите за расположением фиксирующих деталей, чтобы она складывалась правильно. После установки шарниров изделие должно складываться как гармошка.
5. Обязательно проверить отсутствие дефектов.
6. Покрасить складное устройство и покрыть защитным лаком. Для защиты пола на нижний концы конструкции можно одеть резиновые накладки.
7. Закрепить конструкцию на крышке люка.

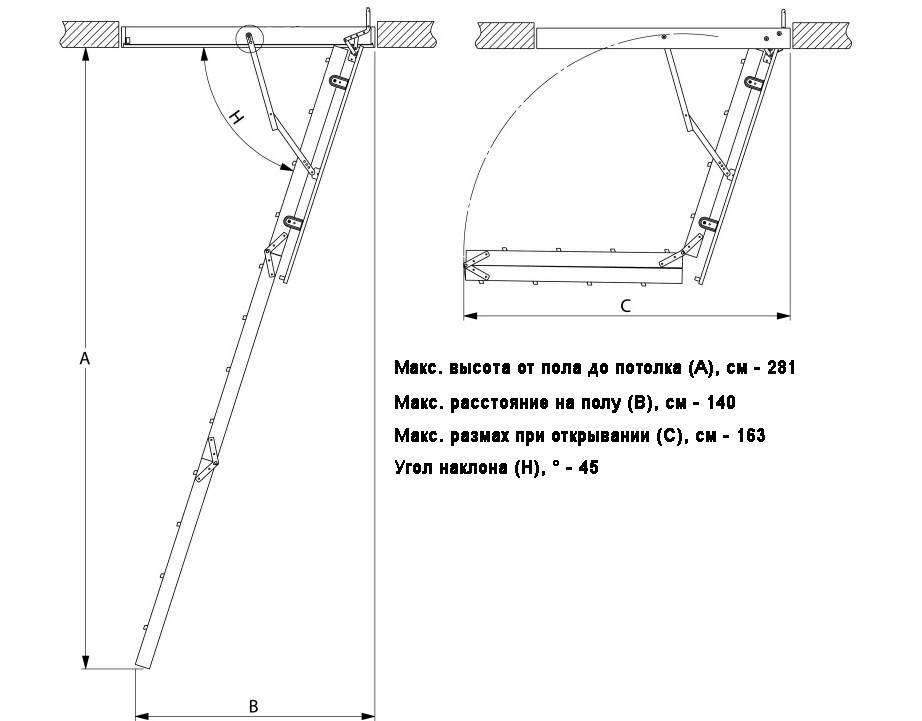

Монтаж готовой чердачной лестницы

Изготовление

Если встал вопрос об изготовлении  — дерево является самым подходящим для этих целей материалом. Нет необходимости покупать готовую конструкцию, так как довольно просто изготовить самостоятельно.

Процесс производства чердачной лестницы, можно посмотреть на видео в этой статье:

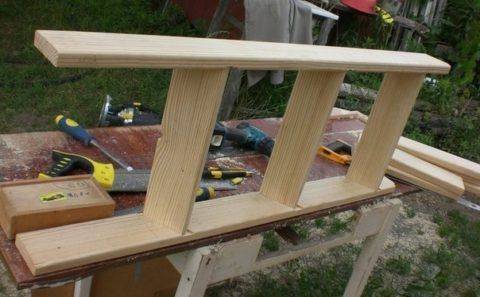

Производство стационарной лестницы на тетивах

Капитальная постройка своими руками: этапы работ. При изготовлении конструкции понадобятся бруски для изготовления тетивы, доски для ступеней, комплект саморезов и анкеров для крепления, лак или краска для финишной обработки.

Инструменты, необходимые для работы:

Инструкция по изготовлению:

Подготавливается чертеж конструкции. В соответствии с чертежом нарезаются тетивы и ступени. В тетивах, по заранее подготовленному трафарету выпиливаются пазы для установки ступеней на глубину 15-20 мм

Точность выпиливания пазов и выдерживание геометрии, являются наиболее важной частью всего процесса, так как, в противном случае, ступени будут расшатываться, и лестница быстро придет в негодность.. Изготовление пазов. Изготовление пазов

Изготовление пазов

• Все детали шлифуются наждачной бумагой.
• Перед сборкой детали обрабатываются антисептиком.
• Пазы промазываются клеем. Устанавливаются ступени. Для большей надежности с внешней стороны они фиксируются с помощью саморезов. Шляпки правильнее утопить и зашпаклевать.
• При необходимости можно установить балясины и перила.
• Финишная обработка лакокрасочными материалами.
• Сооружение крепится анкерами к опорам.

В результате получаем простую, но надежную и безопасную систему.

Вариант на тетивах

Производство

Требования к складным конструкциям:

• ширина ступеней — 65-110 мм;
• количество ступеней — не более 15;
• расстояние между ступенями- 16-20 см;
• толщина ступеней — 18-22 мм;
• высота  — не более 3,5 м;
• грузоподъемность — не менее 150 кг;
• угол наклона — 60-75 градусов.

Рассмотрим, как своими руками изготовить:

• Создается чертеж.
• Подготавливаются детали. Все места срезов тщательно зачищаются.
• Изготавливается рама люка. Стандартный размер люка 120х60 или 120х70, однако, вы его можете сделать в соответствии с имеющимся проемом.
• При помощи болтов и металлических вставок, рама устанавливается в проем.
• Крышку люка можно сделать из 2-х листов фанеры толщиной 10 мм, проложив между ними полиэтилен для пароизоляции. Можно использовать мебельный щит. К крышке монтируем ручку.
• Крышка навешивается на раму.

Люк с крышкой

• На подготовленных тетивах (с внутренней стороны), которые будут использоваться в качестве опор, делаются пазы (глубиной около 5 мм) для установки ступенек.
• Концы опорных балок отпиливаются таким образом, чтобы они устойчиво размещались на полу. Лучше всего установить пластиковые наконечники.
• Для простоты можно использовать конструкцию, распиленную на 3 фрагмента.
• Саморезами перекладины закрепляются в разах между тетивами. Для прочности рекомендуем дополнительно на места стыковки наносить клей.

Монтаж ступеней

Части соединяются между собой при помощи петель.

Петли для соединения секций

Конструкция из секций, уголками прикрепляется к крышке (как на фото).

Готовая деревянная складная чердачная лестница

• Устанавливается задвижка.
• Для более удобного открывания дверцы, рекомендуем установить рычажно-пружинный механизм.
• Вся система обрабатывается защитным составом.

Подъем

В результате получилась конструкция, которая обеспечит безопасный доступ на чердак, и не будет занимать место в доме.

Мы рассмотрели, какие бывают лестницы чердачные деревянные, их типы, варианты использования. Дали советы по изготовлению удобной и функциональной лестницы своими руками. Теперь — дело за вами!

Схемы конструкций стационарного типа

Для технических возможностей требуются определенные знания математики и тригонометрии

Обычно для изготовления таких конструкций важно обращаться к профессионалам. С учетом ширины нужного проема для такого варианта важно рассматривать отопление на чердаке

В обратном случае массивность люка будет вызывать неудобства, а отсутствие снижает показатели энергетического сбережения дома. Тепло из дома будет уходить в трубу. При кажущейся простоте конструкций чертежи лестницы составляют с учетом нюансов того или иного вида. При терпении и внимании можно делать удобные конструкции для перемещения.

( 1 оценка, среднее 5 из 5 )

Олег Сомов/ автор статьи

Виды чердачных лестниц — устройство и типы конструкции

Чердачные лестницы могут находиться как снаружи, так и внутри здания. Преимуществом второго варианта является удобство эксплуатации. Вам не надо выходить на улицу, чтобы попасть на чердак, что в зимнее время года очень актуально. Кроме того, при отсутствии выхода на улицу чердачное помещение не контактирует с холодным воздухом, что существенно уменьшает теплопотери. Еще одно преимущество – можно собрать чердачную лестницу своими руками из таких податливых и легких в обработке материалов, как древесина.

Прежде чем перейти непосредственно к вопросу, как сделать лестницу на чердак, надо определиться с типом подъемного механизма. По виду конструкции различают следующие типы чердачных лестниц:

1. Монолитные:
2. Складные чердачные лестницы:
   • ножничные;
   • раскладные или рычажные;
   • телескопические или раздвижные лестницы;
   • откидные.
3. Переносные:
   • стремянки;
   • приставные.

Переносные приставные чердачные лестницы, как правило, используются как временный вариант соединения этажей. Применяются во время строительства дома или для доступа к чердачным помещениям, которые эксплуатируются крайне редко. Не отличаются безопасностью. Главное достоинство заключается в том, что на изготовление лестницы на чердак своими руками уйдет минимум времени – с задачей справится даже человек без столярных навыков.

Самыми удобными, конечно, являются традиционные монолитные модели – это лучшие чердачные лестницы, с широким маршем и перилами. Но далеко не всегда получается разместить массивную конструкцию, ведущую на чердак, — может просто-напросто не хватить места. Но не стоит переживать. Можно установить складную лестницу на чердак своими руками, которая будет достаточно удобной для подъема и спуска, но при этом займет минимум полезной площади дома.

Если нужно сэкономить место, оптимальным вариантом станут выдвижные чердачные лестницы. Они достаточно удобны и безопасны, просты в эксплуатации и занимают очень мало места. А большое разнообразие конструкций позволит подобрать вариант, подходящий именно вам. Действительно, подобрать подходящую раздвижную чердачную лестницу сегодня можно практически любого размера и из любого материала.

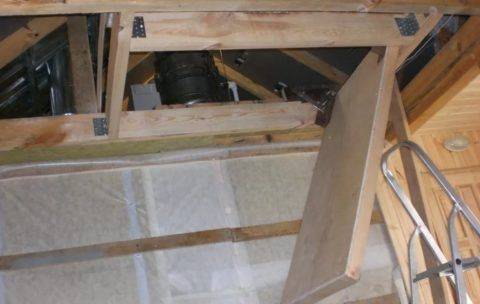

Делаем люк

Установка и изготовление люка также немаловажный аспект работ. Он предотвратит проникновение холодных воздушных масс в дом. Это основная причина оборудования люком лестничных конструкций. Для его изготовления вам потребуются бруски 50х50 и лист фанеры.

Люк для чердачной лестницы.

Порядок выполнения работ:

1. Определить подходящее место с учетом размерного запаса 0,8 см для того, чтобы люк нормально закрывался.
2. Бруски нужно разрезать на четыре части соответственно размерам люка, а по краям выпилить отверстия.
3. На каждый полученный паз нужно нанести клей и скрепить бруски саморезами.
4. Чтобы соблюсти диагонали, привинчивают косынки.
5. Последующий этап — крепление фанеры.
6. Готовую крышку примеряют, а затем устанавливается защелка на проеме.
7. Чтобы крышка открывалась без помех, в проеме устанавливают ручку.

Полученная конструкция должна открываться легко и беспрепятственно.

Пример самодельного чердачного люка с металлопластиковой крышкой.

Лестница, оборудованная люком и ведущая на не обогреваемый чердачный этаж или мансарду, имеет конструктивные особенности. Проем для строительства такой конструкции с люком должен быть утеплен. При изготовлении люка, слой теплоизоляции и пароизоляции кладут на фанеру. Сверху все еще раз укрепляют пароизоляционной пленкой.

После выполненных работ остается заключительный этап – декорирование. Его делают аналогичным отделке потолка. По вашему желанию, цветовая гамма может контрастировать со стенами. Иногда вместо фанерных листов используют металлические, которые необходимо окрашивать краской, подходящей по цвету и эксплуатационным характеристикам.

Утепленное чердачное помещение

Лаз на чердачное помещение практически всегда изготавливают еще на этапе возведения постройки, но бывают и исключения. В таком случае понадобится вырезать проход своими руками. Проще всего это сделать в деревянном потолке, однако нередко это может быть и бетонное перекрытие

Вырезая лаз на чердак, важно не повредить несущие конструкции. В бетонных плитах лучше всего проделывать лаз на их стыке. Для работы по бетону понадобятся перфоратор и болгарка с дисками по металлу и камню

Для работы по бетону понадобятся перфоратор и болгарка с дисками по металлу и камню.

Работу нужно проводить аккуратно и не спеша. Наиболее правильно будет разметить на бетоне линии и по ним провести надрезы, и далее, с помощью перфоратора производить извлечение бетонного состава. После того как проделано отверстие под лаз, его тщательно обрабатывают по периметру для проведения дальнейших работ.

Образец изготовления люка можно увидеть на примере деревянного изделия (дерево хороший теплоизолятор и очень просто в обработке), рассмотрим пошаговый процесс:

1. Устанавливаются несущие части каркаса лаза, доски или металлические уголки.
2. Производится монтаж наличников проёма лаза. Варианты крепления наличников могут быть различны и зависят от конкретных условий. Проще всего наличники крепить к деревянным конструкциям. Для этого лучше всего взять саморезы. От использования гвоздей лучше отказаться, так как они могут расколоть древесину и, кроме того, крепление с помощью гвоздей со временем теряет прочность. Если наличники нужно крепить к бетону, то здесь лучше всего подойдут дюбеля. Наличники можно изготовить из досок или ДВП. После установки наличников необходимо тщательно проверить все элементы. Конструкция должна быть надёжной, так как она выполняет несущую функцию.
3. Для изготовления каркаса люка подойдут доски толщиной 25−30 мм. Каркас люка должен быть на 40−50 мм меньше проёма. Такие припуски необходимы для обшивки проема на потолке рамкой, на которую в дальнейшем будет ложиться крышка. Далее, необходимо зашить люк с одной стороны.
4. В каркас укладывается теплоизолирующий материал. Оптимальным вариантом станет минеральная вата. Утеплитель крепится к каркасу. Для этого используются деревянные планки. Далее, каркас тщательно зашивается. Таким образом, получается утеплённый сэндвич.
5. Готовый люк крепится к проёму с помощью петель.
6. На периметр люка устанавливается уплотнительная резинка, которая предотвратит сквозняки и послужит утеплителем.
7. Сторону крышки люка, выходящую в помещение, декорируют под дизайн комнаты, в которой она находится.

Это общая схема работы

Важно помнить, что она, однозначно, будет отличаться в зависимости от планировки дома, пожелания жильцов и финансовых возможностей

Популярным решением чердачного люка будет установка доводочного механизма. Готовые механизмы продаются во многих строительных магазинах. Использование этого механизма значительно упростит пользование люком. Так, его можно будет открыть и закрыть одной рукой, не прилагая при этом больших усилий. Монтаж доводчика довольно просто осуществить своими руками.

Утепленный люк на чердак можно заказать и у фирм производителей, которые также могут предложить и быстрый монтаж.

​

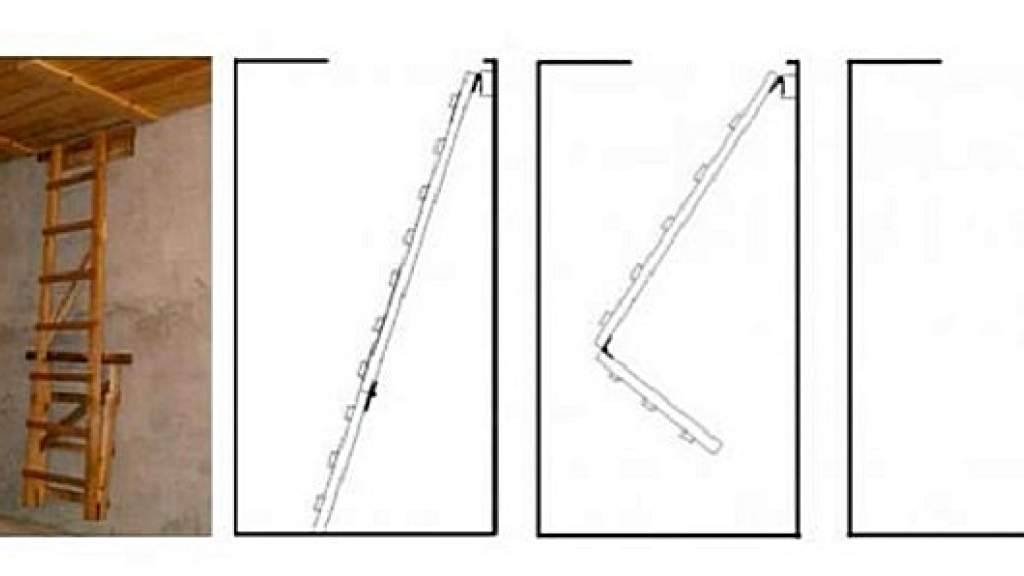

Автономные складные лестницы

Если речь идёт не о лестнице, которая будет обеспечивать доступ на второй этаж, а о конструкции бытового характера, то прекрасным вариантом здесь будет мини-стремянка складная. С ее помощью можно, например, развешивать шторы или достать необходимые предметы с антресолей. Такие лестницы очень компактны, удобны и являются незаменимыми помощниками в любом доме.

Как изготовить стул-стремянку своими руками вы можете прочитать на нашем сайте. Здесь также более подробно можно узнать о таких разновидностях стремянок, как алюминиевая, деревянная, домашняя стремянка с широкими ступенями и табурет-стремянка.

Ремонтные работы в доме или на приусадебном участке часто выполняются с использованием лестницы-трансформера.

Инструкция по изготовлению складной лестницы

Итак, давайте разберемся шаг за шагом как изготовить складную лестницу для вашего чердака. Вам понадобятся такие инструменты: ножовка, лестница, шарниры, два бруса, болты, саморезы, шуруповерт и металлический крюк.

Сам процесс можно разделить на несколько шагов:

Шаг 1. Закрепите верхний брус к проему при помощи петель, а нижний при помощи саморезов. Сам крепеж должен оказаться с обратной стороны лестницы.
Шаг 2. А теперь все соединяем при помощи самых обычных болтов, диаметром 6 или 8 миллиметров. Меньший диаметр может не выдержать нагрузки, больший – просто не нужен. Помните, что саморезы здесь вообще нельзя использовать – они не выдержат нагрузку и на определенный день просто вырвут все крепление системы.
Шаг 3. Теперь делим лестницу на три части, отмеряем 2/3 и производим распил, как раз между ступеньками.
Шаг 4. Распиленные части снова соединяем, но уже петлями.
Шаг 5. Бруски большей длины прибейте с обратной стороны так, чтобы они получились наискосок, для прочности.
Шаг 6. Теперь сама лестница поставляется под люком и прижимается верхним бруском к стене. Закрепите этот брусок при помощи болтов.
Шаг 7. Теперь займитесь крючком

Важно, чтобы лестница легко складывалась и прижималась к стене. А крючок прикрутите к стене напротив петли и зацепите его на нее.

Посмотрите на фото, так будет более понятно:

Поверьте, на практике все окажется намного проще!

Виды раскладных чердачных лестниц

Чердачных лестниц может быть несколько видов, т каждый из них наиболее предпочтительный в конкретных условиях:

1. Стационарная лестница. Устанавливаются в основном в больших домах, где со свободной площадью нет проблем. По уровню комфортности использования и прочности такие виды лестниц являются лидерами среди всех. Однако, стоимость возведения стационарной лестницы довольно высокая, к тому же она занимает много места.
2. Переносная лестница. Наиболее простой и дешевый вариант. Ее можно просто сделать самостоятельно. Переносными лестницами сейчас пользуются в большинстве случаев. Как правило, они бывают двух видов: приставные и стремянки. Такие устройства не отличаются своей безопасностью и удобством использования. Дело в том, что приставная лестница должна доставать до коробки люка, а, следовательно, должна быть больше, чем высота потолка. Если выполняется такое условие, то лестница в помещении будет занимать много места, а занести и вынести ее из помещения за счет габаритов будет проблематично. Это же касается и стремянок.
3. Складные чердачные лестницы. Этот вариант считается самым оптимальным. Складные лестницы не занимают много места, их можно прикрепить к крышке потолочного люка, чтобы лестница раскладывалась при его открывании. При этом надежность складных лестниц не уступает стационарным.

Существует большое количество моделей раскладных лестниц. Конкретную модель и материал изготовления необходимо подбирать в зависимости от конфигурации помещения, его высоты и т.д. Итак, бывают:

Ножничная лестница на чердак. Конструкция такой лестницы чем-то напоминает гармошку. Изготавливают ее из стали или алюминия. За счет этого она получается довольно крепкой, но в то же время – достаточно тяжелой. Сам механизм лестницы сделан как устройство токосъемника электровоза. Одним из недостатков металлических ножничных лестниц является скрип их механизма при некачественной сборке. Чтобы этого не случалось, оси лестницы необходимо постоянно смазывать. Телескопическая лестница. Ее конструкция состоит из нескольких секций, которые складываются одна в одну. Производится в основном из алюминия, что обуславливает небольшой вес конструкции. За счет того, что каждая секция прячется внутрь предыдущей, ее толщина не слишком большая

Это очень важное преимущество при установке лестницы в ограниченном пространстве. Складные лестницы на чердак. Наиболее распространенный вид чердачных лестниц

Наиболее распространенный вид чердачных лестниц

Состоят преимущественно из трех секций, первая из которых жестко прикреплена к крышке люка, а остальные раскладываются при помощи шарниров. Делают такие лестницы из деревянного бруса. Отличаются они высокой надежностью и удобством использования. Такой вариант можно легко изготовить самостоятельно, при этом обладая начальными навыками столярных и слесарных работ. Откидывающиеся или выдвижные лестницы. Из-за сложности своей конструкции практически не используются для изготовления своими руками. Принцип действия таких устройств заключается в том, что лестница прячется в нишу в стене, а при необходимости достается оттуда. При этом ступеньки, поднятые вверх, когда основание спрятано, опускаются, когда оно выдвигается наружу. Такие модели существенно экономят пространство, однако, по причинам, описанным выше, не пользуются популярностью.

О том, как сделать лестницу на чердак своими руками, расскажем далее.

Виды чердачных лестниц с люком

Конечно, изготовить чердачный люк можно и для обычной стремянки. Но приставные лестницы – это самый неудобный способ подъема наверх, причем еще и самый небезопасный. Да, ее можно как-то декорировать и даже обыграть в домашнем интерьере, но все равно такие лестницы смотрятся грубо и откровенно мешают. Но порой, когда нет ни времени, ни желания, ни бюджета на постройку другого варианта, такой вполне приемлем. Тем более что позже такую лестницу можно заменить на более удобную, а уж прочная стремянка сгодится в любом хозяйстве, согласитесь!

Современные дизайнеры убеждены, что устанавливать на холодный чердак лучше, конечно, только складную лестницу, которую легко можно спрятать под красиво декорированным люком.

Такая лестница действительно почти незаметна, ведь в ее нижней части крепится специальная пластина, подобранная по цвету и фактуре к потолку. Посмотрите, насколько легкими и изящными оказываются такие лестницы в любом домашнем интерьере:

Вам нравится то, что вы видите? Тогда вам наверняка стало понятно, почему современные чердачные лестницы уже никто в кладовую не прячет. Они сами прячутся за красиво отделанным люком, которые незаметен на фоне общего дизайна потолка. И такие хитрые конструкции самого разного типа вы легко сможете соорудить самостоятельно. Посмотрите на наши фотоматериалы – наверняка у вас дома найдутся такие же детали и пара лишних брусков.

В основном все «прячущиеся» чердачные лестницы делятся на основные их два типа: раскладные и раздвижные. Первые представляют собой блоки из трех или четырех секций. Раскладываются они при помощи специального пружинного механизма. Чаще всего такие лестницы делают из дерева или сочетают дерево и металл.

Отдельные вид раздвижных лестниц – это лестница-ножницы, или телескопическая, которая выдерживает достаточно большой вес и складываются как гармошка. По-другому эту классификацию называют еще так: секционные ножничные лестницы. Устойчивость такой лестницы обеспечивает специальный механизм для открывания крышки, который фиксирует всю конструкцию в нужном положении.

Если говорить более подробно, телескопические блоки – это лестничные конструкции, у которых первая секция крепится в другую. Секции двигаются по направляющим, при этом раскладываясь или складываясь. Но учитывайте, что для таких моделей проем в потолочном перекрытии придется делать достаточно широкий.

Секционные лестницы в первую очередь хороши тем, что с обеих сторон у них есть возможность сделать перила и ручки, благодаря которым подниматься по лестнице будет намного проще и безопаснее. Тогда как раскладным конструкциям такого удобства не придать, к сожалению.

Но, если вы впервые решились изготовить люк с лестницей, тогда отдайте предпочтение более простому, но не менее надежному раскладному варианту:

https://youtube.com/watch?v=wOtOwLjwljc

В общем же вся конструкция выглядит примерно так:
