Ленточные пилорамы по дереву

Устройство и ее разновидности

Дисковые пилорамы используются в случае, когда необходимо распилить ствол древесины вдоль его волокон. Источником энергии для работы станка служит электричество.

Главными компонентами оборудования являются рама, дисковые пилы, передвижная каретка, электродвигатели:

• Основное предназначение рамы — объединение всех компонентов конструкции в единое целое. При этом элементы оборудования должны располагаться на таком расстоянии друг от друга, чтобы работу можно было выполнять безопасно. Главное требование к раме: она должна быть устойчивой и жесткой.
• Двигатель обычно имеет рабочее напряжение — 380 В. Его выбирают исходя из мощности и количества оборотов в минуту. Если нет возможности подключить оборудование к электросети, можно использовать бензиновый мотор.
• Режущий узел пилы может располагаться как вертикально, так и горизонтально, при этом в его состав может входить один диск или сразу пара. В связи с этим бывают пилорамы двухдисковые, а бывают однодисковые. Если диск всего один, бревна можно распиливать в двух положениях — по горизонтали и по вертикали.
• Каретка такой пилы может двигаться вдоль и поперек. Двухдисковая пилорама имеет две пилы, которые по отношению друг к другу расположены под прямым углом. Такое оборудование может работать ортогонально, и поэтому производительность его выше.

Пилорамы подразделяются не только на две разновидности. Есть и множество других вариантов конструкции станков. Например, существует такая, которая работает не от одного, а от двух двигателей: один отвечает за вращение пилы, а другой — за передвижение каретки. Независимо от того, к какой разновидности относится та или иная пилорама, она будет продаваться по высокой цене. Именно поэтому многие желающие приобрести такое оборудование, увидев ценник, отказываются от покупки.

Отказ от покупки не означает отказ от желания иметь в своем распоряжении этот замечательный инструмент для обработки древесины. Можно сделать его самому, главное подойти к процессу создания со всей серьезностью и ответственностью.

Самостоятельное соединение деталей

После тщательного подготовительного процесса приступают к сборке устройства

При этом важно не торопиться и хорошо проверять качество соединений деталей

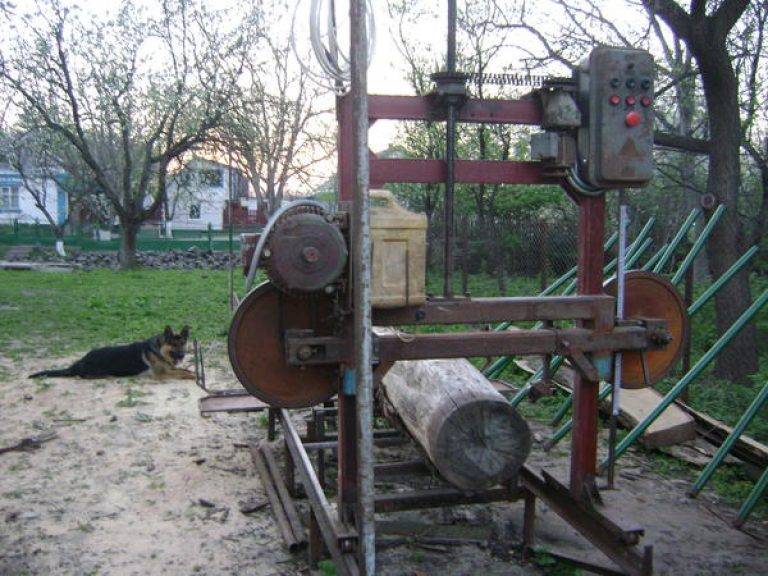

Начинается сборка самодельной ленточной пилорами с изготовления стола с тумбой. На этом столе и будет расположен механизм. Для его сборки понадобятся деревянные бруски, мебельный щит. Заранее просчитывается удобная высота стола, диаметр шкивов. Стол должен быть удобным и вмещать в себя шкивы и двигатель.

На столе должны помещаться необходимые инструменты и быть место для собирания стружки. Желательно сразу продумать поддон для отходов. Чистка пилы будет проще и удобнее.

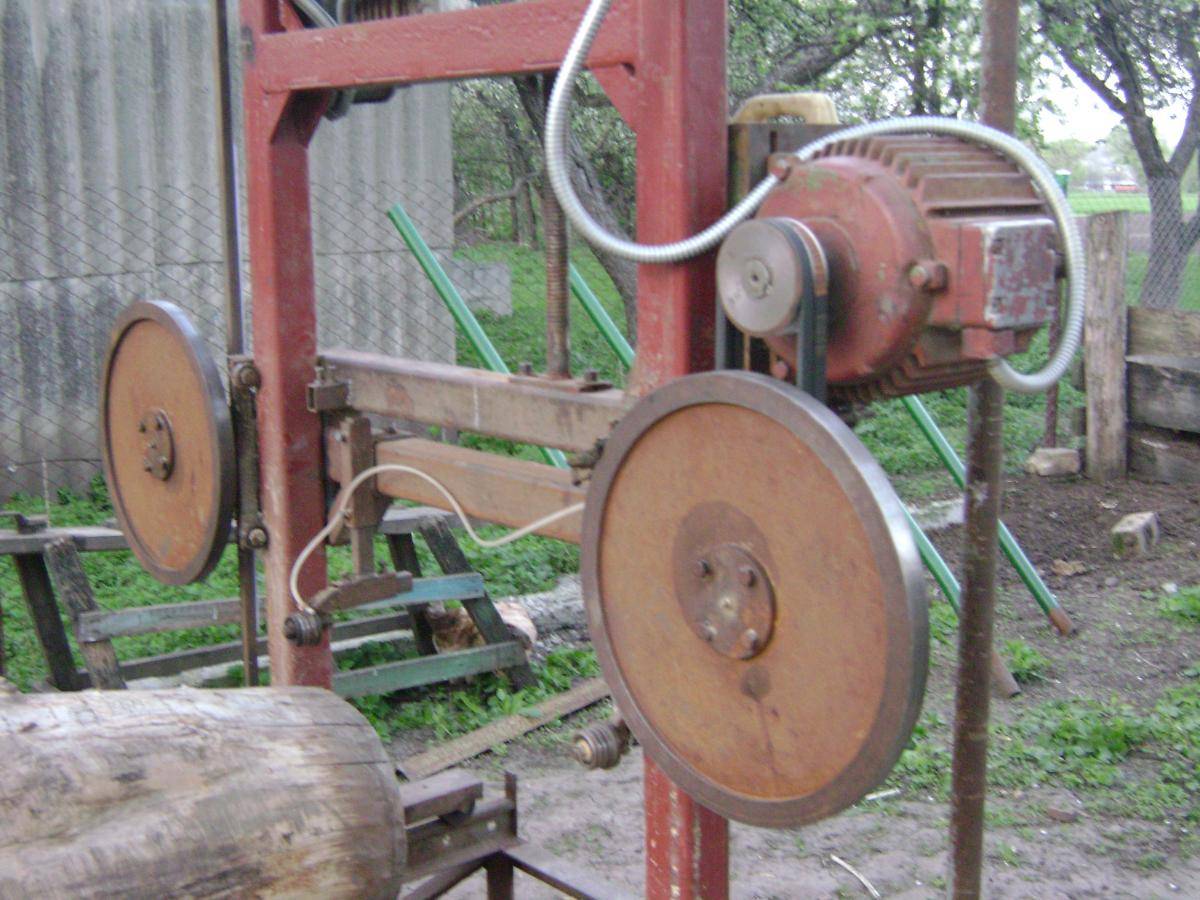

Если готовых нет, то нужно изготовить самодельные шкивы. Их можно вырезать из фанеры. Затем заготовки шлифуются, покрываются эпоксидной смолой. По центру шкива высверливается отверстие для роликовых подшипников. Сам подшипник для устойчивости закрепляют в муфте из текстолита. После этого колеса оклеиваются ленточной резиной. Диаметр шкивов допускается произвольный. Тем не менее чем больше диаметр шкива, тем дольше срок службы пилы.

Полотно зависит от размера шкива. Очень хорошим соотношением считается 1/1000 полотна пилы к диаметру шкива. Другими словами, если имеется шкив с диаметром в сорок сантиметров, то подойдет четырехмиллиметровая лента. Когда устанавливается шкив, необходимо проследить, чтобы вал подшипника был перпендикулярным. Даже при небольшом отклонении будет наблюдаться биение колеса, в результате чего лента будет соскакивать.

Следующий этап — это сборка опорной рамы. На ней будет крепиться все устройство. Рама делается из углового швеллера и может иметь С-образную форму. Эта форма замечательно удерживает ленту. На швеллер надевается металлическая ось. Рама или станина — это самая важная часть конструкции.

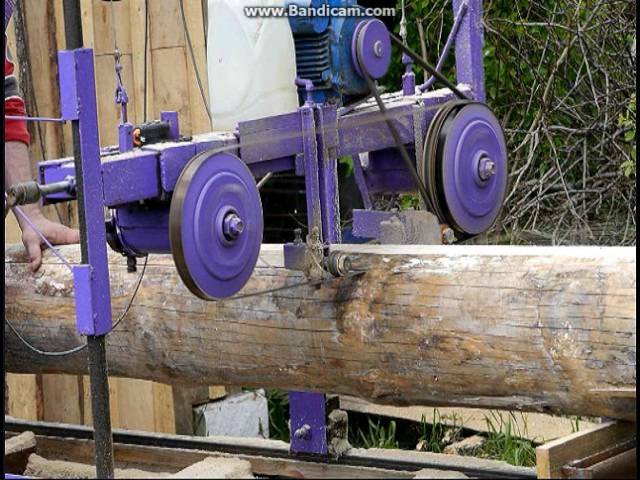

На оси при помощи втулок насаживаются шкивы. После чего, добиваются их баланса. Против вибрации ленты используют демпфер. Присоединяют к двигателю подвижные детали. Надо иметь в виду, что средняя скорость вращения ленточной пилы составляет от 700 до 900 оборотов в минуту. Этот параметр необходимо учитывать, когда рассчитывается диаметр приводных шкивов.

На двигатель лучше всего одеть защитный кожух. Он защитит приводной механизм от попадания мелкой пыли и стружек.

Для удобства подачи обрабатываемого материала крепят металлические уголки. Они создают направляющий механизм.

Деревянные части надо астроганить, покрасить или покрыть лаком. С одной стороны, это эстетично и удлиняет срок службы изделия, а с другой — защищает руки работающего от заноз из необработанного дерева. Перед покраской древесина зачищается мелкой шкуркой и обрабатывается жидкостями, предотвращающими гниение дерева.

Настройка, проверка и заточка

Перед началом работы обязательно надо проверить и настроить аппарат. Необходимо убедиться, что лента образует прямой угол. Малейшее отклонение может привести к поломке машины и даже нанести травму. С помощью ведомого шкива натягивают ленту. Добиваются максимального натяжения резательной ленты.

Заточка ленточных полотен несложна и доступна. Технология проверена многими мастерами. Необходим специальный станок и немного терпения. Сначала производят первоначальную заточку, то есть восстанавливают симметрию, выравнивают зубья пилы, удаляют небольшие трещины на кромках. Затем очищают пилу от пыли и металлических опилок и производят разводку, восстанавливая задний и передний углы.

Завершающим действием является финальная заточка. Именно она придает зубьям необходимую остроту и устраняет различные искажения.

Вспомогательное оборудование

Для долговременной эксплуатации пилорама ленточная нуждается в техническом обслуживании, ремонте. Комплектность производителя, кроме базового набора (установка + техническая документация) может включать:

• устройство развода зубьев пилы;
• заточный станок;
• аппарат сваривания режущего полотна;
• ножницы обрезания пилы;
• приспособления зачистки места сварного соединения.

Коммерческое использование оборудования повышает требования в функциональности, характеристикам оборудования. Оптимальный вариант представляет пилорама, с шириной пилы более 50 мм, мощность двигателя выше 15 кВт, вес не менее 3 тонн, шкивы привода имеют от Ø 800 мм. Следует рассмотреть установку 2 единиц техники меньших параметров, вместо одного большого станка.

Особенности и характеристики ленточных пилорам

Ленточные пилорамы бензиновые видео которых можно найти в интернете, обладают более громоздкими размерами и необходимостью учета отвода выхлопных газов. С техникой на электрическом приводе таких сложностей не возникает.

Разновидности ленточных пилорам

Электрические ленточные пилорамы выпускаются различных модификаций. Широкий модельный ряд позволяет выбрать то оборудование, которое подойдет для решения каждой поставленной задачи. Особенностью работы на ленточных пилорамах является низкий расход сырья. В отличие от дисковых пил, количество отходов у такого оборудования значительно меньше. Это позволит снизить себестоимость продукции и повысить доход

Что крайне важно в условиях малого бизнеса

Дисковая пилорама

Рассмотрим более простой вид самодельной пилорамы.

Для того чтобы сделать дисковую пилораму, потребуется найти дисковую пилу. В качестве мотора будет использоваться электродвигатель.

Видео:

https://youtube.com/watch?v=7YH78aJykL0

Сначала необходимо сделать сварную раму, на которую нужно будет поставить металлическую плиту с прорезью для диска. Снизу к плите нужно прикрепить вал плиты на подшипниках и шкивах.

Колесо электрического двигателя соединяется с пилой ремнем.

Чтобы обеспечить хорошее натяжение ремня, необходимо использовать массу самого двигателя, а также можно воспользоваться утяжелителями. Дисковая пилорама готова.

https://youtube.com/watch?v=s4cWGjwU7VQ

Советы по эксплуатации

Правильно натягивайте пильное полотно. Превышение допустимого усилия уменьшает срок службы инструмента. Для контроля можно использовать специальные приспособления. Пила не должна быть в работе более двух часов, после чего её надо демонтировать и подвесить на сутки для снятия остаточных напряжений.

• Обязательно применяйте смазочную жидкость для ленточного полотна. В тёплое время можно пользоваться водой с добавлением моющих средств типа «Gala», «Fairy» и т. д., а зимой — смесью керосина или дизтоплива с моторным маслом в пропорции 5:1 или смазкой для цепей бензопил.
• После окончания работы обязательно ослабьте натяжение пилы. Это не даст образовываться усталостным явлениям на её поверхности и продлит срок службы.
• Работайте только правильно заточенным и разведённым инструментом. При отсутствии опыта по этой части можно воспользоваться услугами специализированных контор. Как правило, их представители обслуживают не одну лесопилку в вашем районе.
• Не работайте со свежеспиленным лесом. Дайте ему подсохнуть хотя бы в течение одного месяца. Кроме того, перед работой очистите брёвна от грязи и песка, а ещё лучше удалите кору.

Как сделать пилораму из бензопилы: пошаговая инструкция с чертежами

Чтобы изготовить самодельную пилораму в домашних условиях, потребуется подготовить материалы:

• инструмент, оборудованный бензиновым или электрическим мотором;
• направляющие швеллеры с высотой полки до 150 мм (длина зависит от размеров будущей установки);
• специальный механизм для передвижения инструмента или заготовки;
• стальной уголок, применяемый для усиления конструкции и изготовления фиксаторов заготовки;
• чертежи и схемы конструкции;
• сварочный аппарат;
• набор инструмента для соединения компонентов.

Последовательность шагов при изготовлении самодельной пилорамы шинного типа:

1. Разметить швеллеры или иной металлический профиль для изготовления основания. Детали пилорамы свариваются между собой дуговой сваркой, для повышения жесткости и размещения фиксаторов бревна применяются дополнительные поперечные связи.
2. Изготовить вертикальную раму, которая перемещается по основанию на роликах или шариковых подшипниках. К основному профилю устанавливаются дополнительные раскосы, повышающие жесткость конструкции. Опоры оснащены регулировочными болтами, позволяющими выбрать зазоры между внешней частью ролика и направляющей. Ширина рамы соответствует длине шины, установленной на пиле.
3. Смонтировать на вертикальной раме механизм для регулировки положения пилы. В изделии нужно использовать специальный винтовой зажим, способный удержать пилу во время работы. Конструкция струбцины должна противостоять вибрациям и возможным ударным нагрузкам.
4. Установить узлы, отрегулировать взаимное положение элементов и провести пробную распиловку. В процессе эксплуатации возможны поломки, которые потребуют доработки конструкции и введения дополнительных деталей, фиксаторов или регуляторов.

Описанный алгоритм изготовления пилорамы из бензопилы своими руками не является единственным вариантом конструкции. В свободном доступе имеются чертежи установок, созданных разными авторами, которые отличаются конфигурацией узлов или способами регулировки положения. Конструкторы снимают свои изделия на видео, которое можно посмотреть на специализированных сайтах.

Например, упрощенная самодельная пилорама из бензопилы состоит из отрезка швеллера, на котором установлена переходная плита с закрепленным инструментом. Установка монтируется на деревянный брус (он же является и заготовкой), уложенный на опоры. После каждого запила инструмент перемещается на расстояние, равное толщине изготовляемой доски. Недостатком конструкции пилорамы является неустойчивость, при опрокидывании установки существует риск травмирования оператора.

Дисковые установки собираются на базе электрического двигателя, допускается применение бензинового агрегата для вращения диска. Мотор крепится на раме через штатные точки крепления, в основании оборудования находится прямоугольный или квадратный узел, изготовленный из швеллера. В конструкции предусматривается стальной защитный кожух, закрывающий верхнюю часть диска. Рекомендуется установить малогабаритный переключатель, не позволяющий включить двигатель с открытым щитком (только для модификации с электрическим двигателем).

Для бытовых пилорамных установок рекомендуется использовать стальные дисковые пилы диаметром 500-600 мм. Рабочий элемент монтируется на выходной валик ротора двигателя, допускается использование повышающего редуктора с ременным приводом. Регулировка натяжения производится смещением корпуса мотора на основании. При изготовлении элементов конструкции рекомендуется располагать рабочую кромку диска на минимальном расстоянии от основания. Встречаются конструкции со специальным пазом в основании, предназначенным для вращающегося диска.

Ленточная пилорама дома

Дерево является наиболее популярным в строительстве материалом, который использовали ещё наши предки. И, надо заметить, что он по-прежнему остаётся востребованным. Находится много желающих построить дома именно из дерева, а не из бетона.

Даже неспециалисту понятно, что работа по строительству подобных объектов занимает много времени и является довольно затратной. Именно для того, чтобы добиться экономии на этих операциях, и были придуманы деревообрабатывающие станки.

Хотя сегодня компании предлагают различные виды пилорам, каждая из них предназначена для решения одной задачи — обработки лесозаготовок. Но делает это каждая по-своему.

Если в вашем распоряжении будет ленточная пилорама, которую вы можете сделать своими руками, то вы можете не только заниматься обработкой древесины для личных целей, но и извлечь из этого дополнительный доход.

Вы можете договориться с заинтересованными лицами о производстве необходимого объёма продукции и легко справитесь с этой задачей. Вам по силам будет выполнить любой заказ вне зависимости, что это будет — беседка или баня. Всё, что вам для этого нужно сделать — взять заготовку и обработать её, после чего вы можете использовать её по назначению.

Что можно изготовить на ленточной пилораме

Этим вопросом задаются многие мастера, которые хорошо наслышаны о популярности ленточных пилорам. Ещё раз напомним, что сегодня подобные устройства представлены в большом количестве, но неслучайно именно ленточная пилорама пользуется наибольшей популярностью.

Объяснить сложившуюся ситуацию можно наличием у этого оборудования множества актуальных для мастеров преимуществ. Прежде всего, пилорама подобной конструкции может обрабатывать заготовки из любых пород древесины, в том числе лиственные и высокосмолистые.

Ещё одна особенность ленточной пилорамы заключается в том, что она может производить довольно широкий ассортимент изделий:

1. Обрезные и не обрезные доски.
2. Брусья.
3. Шпон.
4. Лафет и др.

При желании вы можете создавать заготовки для последующего их использования в изготовлении мебели, клеёного бруса, щитов и другой продукции. Имея в своей мастерской ленточную пилораму, вы намного упростите процесс обработки древесины.

Конструкция подобного типа многими ценится в том числе тем, что позволяет свести к минимуму потери бревна на опилки. Поэтому, если вы сможете сделать ленточную пилораму своими руками с соблюдением всех правил, то можете быть уверены, что после обработки заготовок на них не появится неприятных волн или щетины.

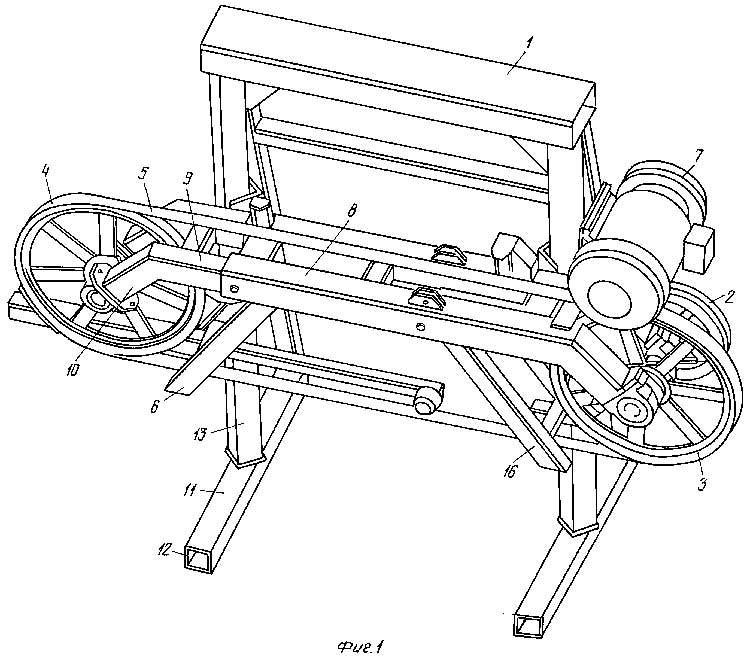

Ленточная пилорама своими руками: чертежи и конструкция

Не стоит торопиться и сразу же переходить к практической части изготовления ленточной пилорамы своими руками. Прежде вам необходимо изучить конструкцию и составить простенький чертёж. Это нужно сделать и в том случае, если вы хотите изготовить дисковую или шинную пилораму.

Конструктивная схема этого оборудования является достаточно понятной и простой. Поэтому вы легко сможете добавить в неё необходимые вам компоненты для выполнения дополнительных операций, которые у вас будут возникать в процессе работы.

Иными словами, у вас есть возможность изготовить самый простой вариант пилорамы, предусматривающий возможность ручной подачи заготовки. Или же вы можете остановить выбор на более сложной версии, создав по индивидуальному чертежу высокопроизводительное устройство, оснащённое автоматикой и специальными датчиками, упрощающими работу по обработке заготовок.

Основным элементом пилорамы как дисковой, так и шинной, является рама с направляющими. Для её изготовления используются сварные подошвы, в которых размещаются передвижные ролики. При любом варианте ленточной пилорамы станина всегда получается П-образной, а изготавливается она путём сварки двух швеллеров между собой.

При этом ведущий шкив приваривают на одной стороне рамы в неподвижном состоянии, а второй крепится на другом конце в подвижном положении. Установка направляющих осуществляется строго по центру и сами они являются разборными.

Об этом обязательно нужно подумать в том случае, если вы собираетесь в будущем перевозить оборудование. В общем, изготовление этой ленточной конструкции своими руками — процесс довольно длительный по времени. Однако, если вам удастся всё сделать правильно, то вы получите очень полезного помощника в свою мастерскую.

Инструменты и материалы для изготовления

Сделать ленточную пилораму своими руками можно только с использованием некоторых инструментов и дополнительных приспособлений. Для ее изготовления потребуется сварочный аппарат.

Конструкция ленточной пилорамы подразумевает использование следующих материалов:

• уголки размером 100×100;
• 2 колеса от легковой машины или фанерные диски;
• несколько ступиц;
• подшипники;
• профильная труба;
• дополнительные трубы размером 60×40 мм;
• круглая труба диаметром 50 мм;
• 8 болтов М16;
• электромотор;
• кожух из металлического угла;
• труба 80×40 мм (для каркаса);
• рельсовые пути для движения;
• держатель пилорамы;
• пила;
• бак с жидкостью для смачивания.

Но одних материалов недостаточно. Для изготовления ленточной пилорамы также понадобятся следующие инструменты:

• сварочный аппарат;
• дрель;
• болгарка;
• гаечные ключи;
• измерительные приборы: линейка на 50 см, рулетка, уровень.

Для бытового использования такие большие конструкции обычно не используются. По этой причине их заменяют на мини-пилораму. Сделать ее можно из обычной бензопилы. Такое устройство легко транспортировать в любое место, оно компактно.

Чтобы сделать мини-станок понадобятся уголки, каркас, металлические балки. Начать сборку нужно с рельсов или каркаса, по которому будет двигаться агрегат. В нем просверливаются отверстия, а после устанавливается крепление (болты). Углы у конструкции должны быть прямыми.

К нижней части каркаса необходимо приварить уголки и поставить их на рельсы. Бензопила крепится к верхней части мини-станка.

Завершающей частью изготовления данного устройства является монтаж крепления для обработки древесины.

Сделать конструкцию своими руками можно в гараже, сарае, подсобном помещении.

Шкивы для ленточной пилорамы своими руками. Как сделать ленточную пилораму своими руками видео

Ленточная пилорама своими руками

Дерево повсеместно используется в быту при производстве различных сооружений, их отделке и выполнении иной работы. Владельцы частного участка постоянно ведут строительные работы: пристройку сделать, забор обновить, повысить надежность сооружений и так далее. Легкость обрабатываемости, а также доступность древесины изначально определили их популярность. Многие владельцы частных домов и участков на собственной практике определили то, что приобрести бревна и с них получить доску, брус, обрез гораздо дешевле, чем купить готовый пиломатериал

Также не стоит забывать о том, что иногда длина и толщина, ширина используемых досок или бруса имеют важное значение. Поэтому самостоятельно их изготовление позволяет существенно снизить денежные и временные затраты. Для получения пиломатериала из бревна или другой заготовки зачастую используют ленточную пилу

Популярность этого оборудования определила появление огромного количества различных станков, некоторые их компактные и предназначены для установки в домашней мастерской. Однако стоимость бытовых вариантов исполнения довольно велика, покупать их целесообразно только в случае потокового производства пиломатериалов или других изделий из дерева. Именно поэтому многие решают сделать самодельную конструкцию. Ленточная пилорама своими руками создается в течение короткого промежутка времени, для чего следует знать: какие для этого нужны детали, как проводится сборка

Для получения пиломатериала из бревна или другой заготовки зачастую используют ленточную пилу. Популярность этого оборудования определила появление огромного количества различных станков, некоторые их компактные и предназначены для установки в домашней мастерской. Однако стоимость бытовых вариантов исполнения довольно велика, покупать их целесообразно только в случае потокового производства пиломатериалов или других изделий из дерева. Именно поэтому многие решают сделать самодельную конструкцию. Ленточная пилорама своими руками создается в течение короткого промежутка времени, для чего следует знать: какие для этого нужны детали, как проводится сборка.

Стоимость и эффективность промышленных вариантов исполнения

Почему возникает большое желание проводить создание самодельного варианта исполнения станка? Примером можно назвать ленточную пилораму «Тайга», стоимость которой в зависимости от эксплуатационных качеств может варьировать в районе 112-165 тысяч рублей. Даже самый простой вариант исполнения, не обладающий большой производительностью, будет стоить не менее 90 тысяч рублей. Самодельная ленточная пилорама обойдется в разы дешевле. Сделанный своими руками станок подходит для использования от случая к случаю.

Сложности при самостоятельном изготовлении станка

Устройство ленточной пилорамы достаточно сложное. От качества проводимой сборки зависит производительность ленточной пилорамы, срок службы без возникновения поломок и многое другое. Свой станок следует начинать делать после рассмотрения нижеприведенных моментов:

1. Монтажные работы проводятся при использовании сварки. Поэтому без сварочного аппарата провести работы по созданию рамы и других элементов практически не возможно. Для изменения формы и размеров элементов конструкции понадобится электроинструмент и фрезеровальный станок. Конечно, создание некоторых элементов можно доверить профессионалам, однако это существенно увеличит стоимость работы.
2. Во время работы на ленточную пилораму оказывается большая нагрузка. Поэтому конструкция должна быть устойчивой и прочной. Для этого проводится крепление конструкции к основанию, а рама и другие элементы производят с учетом возможного веса обрабатываемых бревен около 300 килограмм.
3. Если создается самодельная бензиновая ленточная пилорама, то следует учитывать необходимость проведения работы по заточке пилы и разводки рабочей части.
4. Существует довольно много различных конструкций, которые позволяют указывать толщину получаемой продукции.
5. Необходимо продумать безопасность использования оборудования. Установленная пила и лента могут нанести существенный вред здоровью человека.

Как устроена мини пилорама

Основными деталями шинной мини-пилорамы являются:

• станина (каркас);
• привод;
• детали крепления;
• шина совместно с цепью.

Каркас — самая важная деталь. Это основа приспособления, которая держит всю оснастку. От надежности каркаса, его устойчивости во многом зависит безопасность работ, окончательный результат всей операции. Длину каркаса подбирают индивидуально. Эта величина находится в прямой зависимости от габаритов обрабатываемых заготовок.

Силовыми деталями каркаса могут быть:

• уголки;
• швеллер;
• тавр.

Толщина полки такого крепежа должна быть выше 3 мм. Именно этот размер может выдержать большие нагрузки.

Мотор. Без этой детали мини пилорама будет мертвой. Для домашней пилорамы будет вполне достаточно установить мощный трехфазный электродвигатель. Даже профессиональная бензопила может подойти для этой цели. Ее легко закрепить на двигающуюся каретку. Электропилы для такой работы не подходят, у них слишком малая мощность.

Крепеж. Для распиловки крепление бревна должно проводиться на стационарном приспособлении. Выбор метизов зависит от массы будущих заготовок. Должна быть предусмотрена возможность быстрого крепления.

Ее лучше купить совместно с цепью. Такое приспособление позволит получить минимальную толщины пропила, значит, минимизируются отходы, и повысится экономичность пилорамы.

Можно изготовить пилу самостоятельно. Для этого нужно переточить полотно механической ножовки, предназначенной для работы с металлом. Габариты полотна — 40х450 мм. Нарезка зубьев выполняется отрезным диском специальной угловой шлифмашинки. Развод зубьев делается точечно после предварительного нагрева сварочной горелкой. Точило поможет создать пиле требуемую форму. Первоначальные зубья, которые остались необработанными, можно оставить.

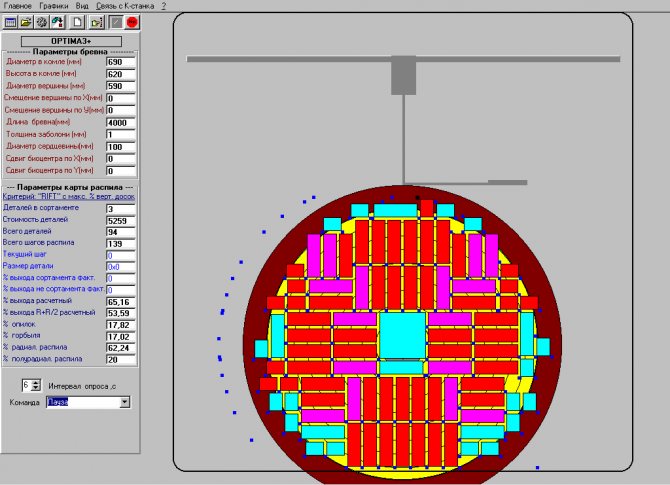

Варианты построения схемы распила бревна программой «Барс Оптима»

Радиальный раскрой бревна диаметром 59 см со смещением сердцевины

Пакетный раскрой бревна диаметром 60 см для распила на станках второго ряда

Радиальный раскрой бревна диаметром 71 см без смещения сердцевины

Радиальный раскрой типа «RIFT» без смещения сердцевины бревна диаметром 59 см

Смещение сердцевины бревна по оси Y на 100 мм

Смещение сердцевины бревна по оси X на 90 мм

Классический радиальный раскрой бревна диаметром 56 см. Общий выход 62,7%, выход радиальной доски 56%

Комбинированный раскрой бревна диаметром 36 см, на готовые доски и брусья, с последующей распиловкой брусьев на станках второго ряда. Размер доски 95х31 мм

Комбинированный раскрой бревна диаметром 60 см, на готовые доски и брусья, с последующей распиловкой брусьев на станках второго ряда. Размер доски 95х31 мм

Технические характеристики пилорам Алтай 3™

Предлагаем купить ленточные пилорамы электрические в широком ассортименте модификаций. Пильная каретка расположена под определенным углом относительно направляющих, что позволяет улучшить качество готовой продукции за счет постепенного пропила. Угол запила составляет 7-8°. Натягивается пила через гидронатяжитель пилы, который представляет собой гидравлический домкрат расположенный на специальной площадке с манометром для более точной натяжки и контроля в ходе работы. Ленточные электрические пилорамы могут укомплектовываться электронной линейкой и лазерным указателем пропила, что снижает риск появления брака в пиломатериалах.

Ленточные электрические пилорамы могут распиливать бревна диаметром до 120 см. Заготовка (бревно) закрепляется на станке неподвижно. Оператор самостоятельно с помощью шкалы выставляет параметры пропила в пределах допустимых значений. Режущий инструмент в точку распила в горизонтальной плоскости передвигается с помощью электромеханического подъема / опускания каретки с возможностью ручной доводки. Ленточные пилорамы электрические способны нарезать шпон толщиной от 1 мм, а также обрезные и необрезные доски распространенных параметров. Оборудование допускает установку пильных лент шириной 2,8-5,1 см. Более подробно о возможностях деревообрабатывающих станков расскажет видео.

Назначение ленточной пилорамы

Широкое распространение ленточных станков обусловлено рядом, факторов, связанных с устройством ленточной пилорамы, ее технических и эксплуатационных возможностей. Принцип обработки пиломатериалов, заложенный в этом оборудовании, позволяет использовать его для получения практически всех видов продукции от обрезной доски до бруса, шпал, лафета с минимальным количеством отходов и высоким качеством продукции.

Простота конструкции и легкость настройки агрегата дают возможность получать продукцию любого размера. Основываясь на принципе постоянного движения ленточной пилы, такая пилорама способна работать с заготовками практически любого размера. В сравнении с другими видами пилорам для работы на таком оборудовании не требуется высококвалифицированных рабочих, простота станка дают возможность выполнять все операции персоналу буквально после небольшого инструктажа и показа основных технологических операций.

В зависимости от размеров агрегата ленточная пилорама предназначена:

• для распиловки бревен на основные виды пиломатериалов – горбыль, доску, брус, лафет;
• для обработки ребровым делением брусьев;
• для получения обрезных и необрезных досок;
• для распила бревен на брус, брусок, шпалу.

Преимуществом такого вида оборудования выступает небольшое количество операций, связанных с подготовкой и перемещением древесины в процессе ее роспуска. Благодаря тонкому режущему полотну ленточной пилы в отличие от других видов пилорам этот тип оборудования позволяет снизить потери в виде опилок на 17-21 %. В зависимости от типа полотна, специфики заточки и разводки зубьев пилорама такого типа дает возможность сделать наиболее чистый и ровный рез на всем протяжении роспуска бревна. Легкость установки обрабатываемой заготовки на лафет позволяет учитывать при работе особенности древесины, ее изъяны и пороки. А легкость регулировки рабочего органа позволяет получать продукцию с учетом индивидуальных требований заказчика. Так, кроме стандартных станков с ленточным оборудованием есть устройства, которые имеют регулируемую ширину рабочей линии реза, что дает возможность работать с бревнами большого диаметра, например, когда диаметр бревна больше 1200 мм.

Схемы распиловки

Следует заранее определиться со схемой работы.

Одной из важнейших задач распиловщика является выбор наиболее рациональной схемы раскроя. От этого будет зависеть соответствие материалов поставленным целям, количество выхода продукции с единицы объема леса и, как итог, прибыль предприятия.

Мастер должен иметь внушительный опыт и особое чутье к материалу, чтобы заранее определить порядок работы, откуда начинать и как именно действовать в процессе. Подобный навык приходит только со временем в результате длительной работы на лесопилке.

Существует три стандартные схемы распила бревна:

Схема распиловки	Особенности
Круговая	После снятия первого горбыля бревно переворачивают на 180˚ и кладут на получившуюся грань. Затем в процессе его переворачивают на 180˚ или 90˚ еще неоднократно, обычно практикуется как минимум пять переворотов.

Это наиболее рациональный и экономический выгодный способ, однако при отсутствии механизмов для переворота при применении ручного труда результирующая производительность может оказаться сниженной

Применяется для низкокачественного сырья, для которого перечисленные недостатки не столь важны

Этот способ считается производительным и применяется в промышленности при обработке сырья среднего и низкого качества

Схема распила бревна на ленточной пилораме с пошаговым руководством.

Правила работы

Работа на пилораме включает в себя ряд ответственных операций, которые при кажущейся простоте существенно влияют на качество получаемой продукции. В число таких технологических операций входит загрузка ствола дерева на раму, его фиксация, установка необходимой толщины реза доски, усилия связанные с перемещением рамки вдоль ствола. Большую роль в правильной организации работы играет опыт и знания работников. Слаженность действий, грамотное распределение обязанностей и знание технологии распила древесины позволяют обеспечить высокую производительность труда персонала пилорамы. Так для оборудования среднего сегмента производительность профессиональной бригады за 8 часов работы по необрезной доске 50 мм может составлять 6-7 куб. метров.

Для получения минимального количества отходов и максимального количество пригодных к дальнейшему использованию материалов необходимо как минимум знать таблицы раскроя бревен и технологию проведения работ. Грамотный расчет раскроя пиломатериала позволяет снизить количество отходов на 3-7 %, и при этом получить экономию энергоресурсов в объеме 3-5 % от общих затрат.

Успех работы во многом зависит и от того, насколько правильно настроен станок под конкретный вид и сорт древесины. При распиле дерева лиственных пород необходимо учитывать плотность древесины, ее влажность и качество. Для березы, ольхи, осины распил может выполняться универсальной пилой, а вот для дуба, граба и бука необходимо применять пилу с волнообразным типом развода. Хвойные породы, кроме лиственницы распускаются при помощи пилы с широким разводом, и работать рекомендуется с более жидким смазывающим составом.

Еще один важный аспект при работе на ленточных пилорамах это обязательное соблюдение правил техники безопасности. Это касается, прежде всего, работы с опущенным защитным кожухом. Второй момент заключается в использовании только остро заточенного инструмента, пила с тупыми зубьями в лучшем случае «даст волну» и испортит доски, а в худшем, при разрыве может серьезно травмировать работника.

Вместе с тем, на сегодняшний день ленточная пилорама является одним из самых эффективных видов оборудования для быстрого и качественного роспуска древесины. Легкость в управлении, многофункциональность в выполнении задач и небольшое количество получаемых отходов делают ее незаменимой как для больших предприятий, так и для частных фирм, занимающихся обработкой древесины.
