Ленточная пила по металлу. устройство и характеристики

Выбор и эксплуатация оборудования

При выборе ленточной пилы по металлу нужно учитывать на эти факторы:

• Толщину пилы — она должна быть от 0,9 до 1,1 мм. Чем меньше толщина, тем ниже должна быть подача. Стандартной толщиной считается 1 мм.
• Ширину пилы — бывает от 14 до 80 мм, чаще всего используют полотна шириной в 31-41 мм. Широкие ленточные пилы легче справляются с толстым металлом.
• Шаг зубьев — это расстояние между острыми краями соседних зубьев. Чем меньше расстояние, тем ювелирнее работа. Большое расстояние подходит для работы с твердыми металлами, в этом случае применяют небольшую скорость. При переточке необходимо следить, чтобы шаг остался прежним.
• Форму зуба — лучшей формой считается, если передний угол зуба имеет 10 градусов, задний угол и высота зуба мало влияют на результат.
• Количество зубцов — чем больше зубцов, тем ровнее распил толстостенных заготовок металла.
• Размер зубцов — крупные зубцы выбирают для глубоких пропилов, средние — для фигурной резки, мелкие — для тонких металлических листов.

Общие правила эксплуатации оборудования:

1. Следить, чтобы зубья всегда были заточенными и правильно разведенными.
2. Не стоит работать на неисправном станке, иначе результат окажется загубленным.
3. На рабочем участке должно быть достаточно светло.
4. Следите за формой заточного круга.
5. Благодаря индивидуальной подгонке можно добиться от обычного станка впечатляющих результатов.

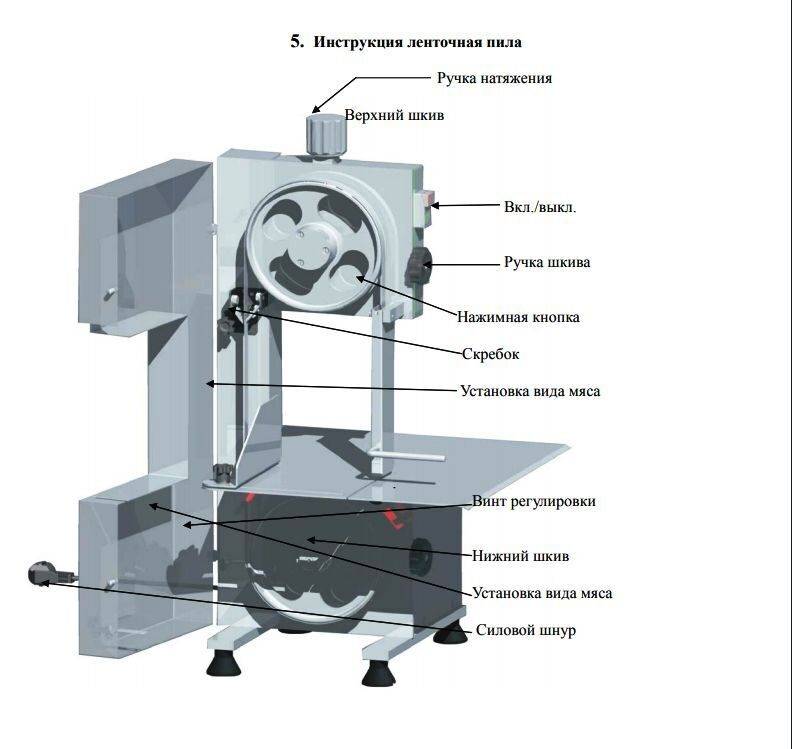

Принцип действия ленточнопильного станка и его возможности

Ремень, натянутый на два маховика – это основной элемент приводного механизма практически у всех моделей ленточнопильных устройств. Он начинает свое движение сразу после запуска оборудования. Это означает, что начинать работу можно, только включив станок.

Конструкция ленточнопильного станка позволяет распределять равномерное давление на обрабатываемый элемент, что, в свою очередь, дает возможность получать довольно тонкие распилы. Также резку в данном устройстве можно выполнять как перпендикулярно оси станка, так и под углом, который не превышает пометку в шестьдесят градусов.

При долгой работе режущая пила нагревается и часто выходит из строя. Во избежание этого используют смазочно-охлаждающую жидкость на место реза. Это вещество защищает рабочую поверхность от быстрого изнашивания и не дает металлической пыли и опилкам попадать в окружающую среду. Для этой цели используют либо простую воду, либо жидкость со специальным составом, которая охлаждает и смазывает режущий инструмент.

Некоторые производительные компании прикрепляют к станковому механизму специальные щетки, которые занимаются постоянным очищением рабочей платформы от пыли и грязи в процессе обработки необходимой детали. Благодаря такому нехитрому приспособлению ровность и точность распила намного выше, а также повышается безопасность оператора во время работы с данным устройством и существенно удлиняется срок службы станка.

Классификация ленточных пил

• пилы для камня;
• по дереву;
• по металлу;
• для нарезки синтетических материалов.

При работе с полотнами, которые рекомендуют использовать с более твердыми материалами, применяется усиление при использовании максимально прочных сплавов.

В ленточных пилах режущим элементом выступают такие металлы, как:

• сталь;
• твердые сплавы;
• композиционные сплавы.

Так, например, при выборе ленточной плиты для резки металла нужно учитывать ее технические характеристики и тот вид металла, который вы планируете обрабатывать с ее помощью:

• чтобы хорошо нарезать износостойкие и жаростойкие материалы, выбирайте пилы марки SP;

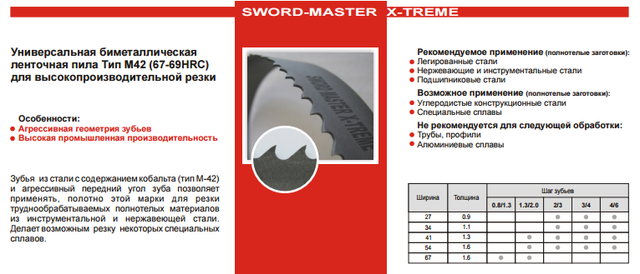

• биметаллическое полотно , например, М – 42 подойдет для нарезки низкоуглеродистых и среднеуглеродистых сталей;
• пилы марки М- 51на основе композиционных сплавов подходят для обработки высокоуглеродистой стали;
• а ТСТ подходит для материалов повышенной твердости , например, титана или никелевых сплавов.

Как выбрать

При выборе ленточнопильных станков по дереву необходимо учитывать следующие критерии:

1. Металл режущей части. Для резки древесины необходимо, чтобы ленточная пила была изготовлена из твердосплавных материалов. При тяжелом режиме пиления рекомендуется приобретать устройства, режущая часть которых изготовлена из биметаллических материалов.
2. Мощность электродвигателя. Для резки деревянных изделий в бытовых условиях можно использовать станки, оборудованные приводом с низкой мощностью. Для крупного производства требуются агрегаты, оснащенные электродвигателем с высокой мощностью и механизмами регулировки скоростей.
3. Тип управления. При резке легких металлов на небольших производствах рекомендуется применять ручные станки с настольной модификацией. На крупных предприятиях чаще всего используются автоматические приборы.
4. Система охлаждения. Она позволяет снизить температуру станки при его нагреве в процессе пиления. Для охлаждения используются водные эмульсии.
5. Наличие функции, позволяющее автоматически остановить работу станка после сквозного распила.
6. Жесткость деталей. Этот показатель определяет устойчивость станка к вибрациям. Чем жестче детали, тем точнее рез.

Также при выборе ленточнопильных станков необходимо учитывать его марку. Производителя при изготовлении распиловочных агрегатов используют различные технологии и материалы. Наибольшей популярностью пользуются ленточные пилы от компаний Metabo, Jet и Makita. Деревообрабатывающие приборы от данных производителей могут использоваться как в промышленности, так и в бытовых условиях. Они комплектуются инструкциями и инструментами для регулировки станковых механизмов. В России также выпускаются станки под брендом “Зубр”. Они предназначены для работ со средней производительностью.

Лучшие мобильные ленточные пилы

Несмотря на компактные размеры, оборудование этого типа не бывает дешевым. Его основные преимущества – высокая мобильность. Ведущие производители выпускают ручные ленточные пилы в сетевом и аккумуляторном исполнении.

Bosch GCB 18 V-LI 06012A0300

Эта мобильная ленточная пила служит для резки любых твердых материалов, включая цветные металлы и сталь. Она оснащена щеточным двигателем, работающим от напряжения 18 вольт, и мощным литий-ионным аккумулятором. Предусмотрены защита от перегрева и перегрузки, блокировка от случайного пуска. Модель имеет сбалансированную конструкцию и удобное управление. Есть подсветка рабочей зоны.

Основные характеристики:

• вес 3,8 кг;
• скорость движения ленты 162 м/мин;
• длина пильного полотна 733 мм;
• ширина пильного полотна до 12,7 мм;
• максимальная глубина реза 63,5 мм.

1. Легкость и компактность.
2. Возможность автономной работы.
3. Высокая надежность.
4. Плавное регулирование скорости.
5. Удобные прорезиненные рукоятки.
6. Простая замена полотна и щеток электродвигателя.

Вывод. Эта пила предназначена для профессионального использования. Ее можно рекомендовать монтажникам и работникам ремонтных служб, которым регулярно приходится трудиться в полевых условиях.

Makita 2107 FK

Ручная ленточная пила этой марки работает от стандартной электрической сети переменного тока напряжением 220 вольт. Она предназначена для резки металлических деталей сечением до 120х120 мм. У нее два скоростных режима с возможностью электронной регулировки числа оборотов. Есть локальная подсветка.

Основные характеристики:

• вес 6,3 кг;
• потребляемая мощность электродвигателя 710 Вт;
• скорость движения ленты 60/80 м/мин;
• длина пильного полотна 1140 мм;
• ширина пильного полотна до 13 мм;
• максимальная глубина реза 120 мм.

1. Возможность резать детали крупного профиля.
2. Высокая мощность.
3. Сбалансированная конструкция.
4. Удобные рукоятки.
5. Быстрая замена ленты.
6. Подсветка.

1. Большая масса для ручной модели.
2. Высокая стоимость.
3. Мобильность ограничена длиной кабеля.

Вывод. Эта профессиональная пила подойдет для ремонтной мастерской или небольшого производства штучных металлических изделий.

Metabo MBS 18 LTX 2.5

Эта модель оснащена щеточным электродвигателем, потребляющим постоянный ток напряжением 18 вольт, литий-ионным или LiHD аккумулятором. Она предназначена для резки металлических изделий. Предусмотрена защита батареи от перегрузки и глубокого разряда. Есть блокировка от случайного включения и подсветка зоны реза. Удобные рукоятки оборудованы мягкими вставками. Пильное полотно меняется без использования ключей или других вспомогательных приспособлений.

Основные характеристики:

• вес 4,1 кг;
• скорость движения ленты 174 м/мин;
• длина пильного полотна 835 мм;
• ширина пильного полотна до 13 мм;
• максимальная глубина реза 63,5 мм.

Плюсы Metabo MBS 18 LTX 2.5

1. Небольшой вес.
2. Эргономичная конструкция.
3. Автономность.
4. Низкая вибрация.
5. Простая регулировка.
6. Подсветка.
7. Индикация уровня зарядки аккумулятора.

Минусы Metabo MBS 18 LTX 2.5

1. Высокая стоимость.
2. Аккумулятор и зарядное устройство приобретаются отдельно.

Вывод. Удобный и мощный инструмент для автономной работы с металлом, подойдет для ремонтных и аварийно-восстановительных служб.

Источник

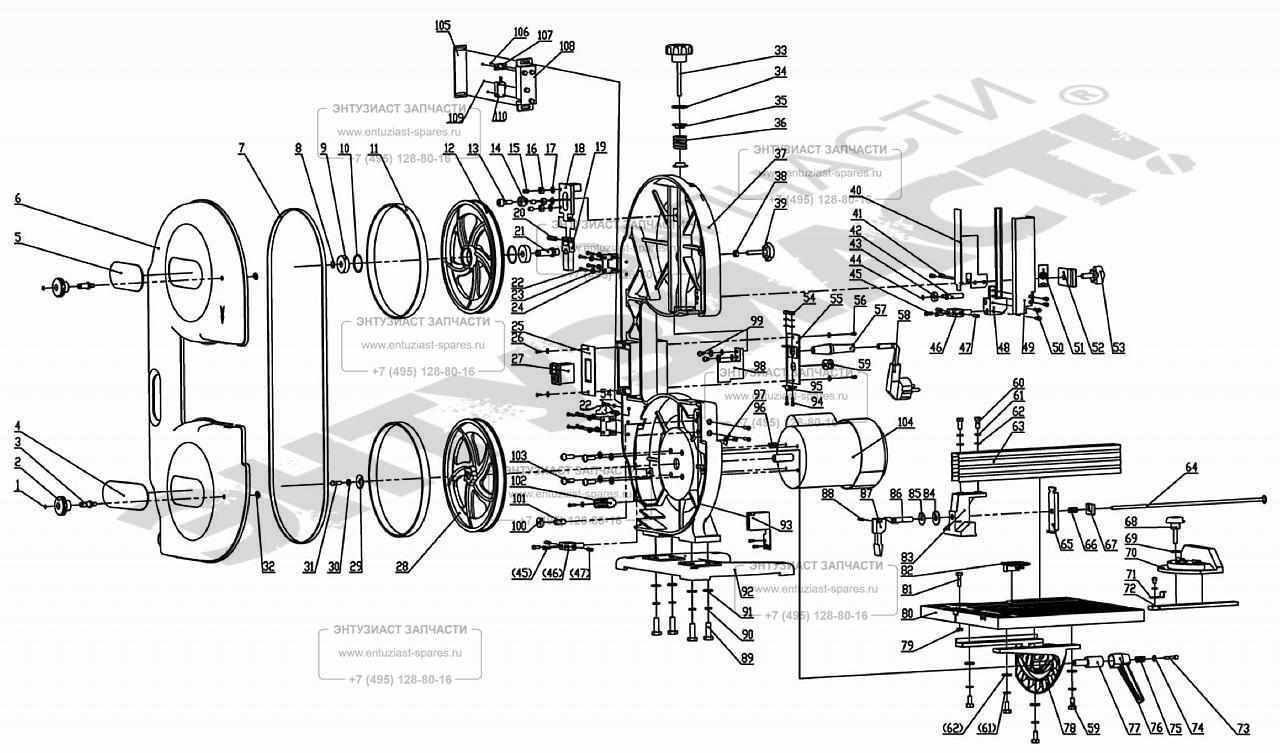

Устройство пилы

Для понимания конструкция пилы можно представить ручную ножовку по металлу. Главным рабочим элементом является гибкое полотно, края которого сварены между собой. С одной стороны на полотне имеются небольшие зубья, воздействие которых осуществляет раздел материала на две части. Пильное полотно надевается на шкивы (обычно их два), приводимые в движение электромотором. Значительная часть пилы спрятана внутри кожуха станка, а прямолинейный участок ленты выходит наружу в предназначенном для распила месте. Вращательное движение шкивов обеспечивает высокую скорость полотна, необходимую для соблюдения заданных параметров качества.

Вертикальный вариант

Особенность ее конструкции заключается в вертикальном расположении рабочей части. Именно вертикальный ленточный механизм используется для прямолинейной и фигурной резки оргстекла. Для распила очень толстых конгломератов и труб применяются горизонтальные аппараты.

Пильное полотно

Ввиду меньшей прочности полимеров, чем металлических сплавов, к полотнам для резки оргстекла предъявляются пониженные прочностные требования. Основные характеристики пильных полотен:

• шаг зубьев варьируется от 3 до 8 шт./см длины;
• скорость движения полотна изменяется от 15 до 50 м/с.

Широкие ленточные пилы

Резка массивных изделий из оргстекла осуществляется широкими пилами, работающими со скоростями 4-6 м/с. Такие полотна имеют большие зубья и не обеспечивают высокое качество среза. Полученные после распила фрагменты обычно требуют дополнительной механической обработки.

Размеры

Ленточные пилы представляют собой стационарные устройства, которые обладают устойчивостью при интенсивной работе. Они оснащены массивной станиной, необходимой для прочной фиксации всех узлов механизма.

Распил в заводских условиях проводится на станках высотой до двух метров, предназначенных для резки не только акрила, но и других материалов. Более компактные варианты для работы с оргстеклом представляют собой настольные устройства, пригодные для рутинной обработки небольших изделий.

Пильные ленты

Ширина полотна пилы составляет от 3 до 13 мм. Наименьший размер позволяет вырезать закругленные края, а также осуществлять внутренние пропилы с однократным проникновением полотна вглубь материала.

Высота зубьев в ленте варьируется от 0,4 до 3 мм. Минимальный размер предназначен для проведения наиболее аккуратных распилов, а большие зубья используются во время интенсивной и грубой работы. Для разреза тонких листов следует выбирать полотна с зубьями малой высоты.

Автоматическая ленточная пила

Данная разновидность является механизмом для работы в горизонтальной плоскости. В сферу его применения входит обработка материалов, требующих погонной нарезки – труб, прямоугольных направляющих, реек. Выдерживание заданных размеров деталей осуществляется установкой задания в управляющем устройстве пилы.

Как выбрать?

Фото ленточной пилы для оргстекла

Приобретая аппарат для ленточного распила оргстекла, нужно определиться с техническим регламентом предстоящих работ. В него включаются:

• количество и размеры обрабатываемого материала;
• требуемое качество линии распила;
• сложность вырезаемых фигур.

При покупке станка также следует обращать внимание на следующие нюансы:

• полотно пилы должно быть визуально ровным, зубья – прямыми, а сварной шов – аккуратным;
• размер пилы должен соответствовать поставленной задаче. Для резки небольших изделий не нужен станок в полный рост;
• не забывайте читать отзывы о каждой модели, особенно если приобретаете дорогую технику.

Производители

Существует значительное количество аппаратов китайского производства. Для периодического использования их будет достаточно, тогда как для серьезных работ лучше приобрести продукцию известных марок. К ним относятся:

• «WALER» – выпускается в Германии и имеет наибольшее число положительных отзывов, хотя проигрывает конкурентам по стоимости;
• «MAKTEK» – представляет собой продукт польского производства и является довольно качественной техникой;
• «PROMA» – производится в Чехии и по показателям качества работы находится на одном уровне с польскими моделями.

Среди отечественных образцов ленточных пил можно отметить предприятие «ЭНКОР», выпускающее вертикальные пилы для обработки широкого спектра материалов. Обладая приемлемым качеством сборки, его ленточные пилы «Корвет» имеют существенно более низкую цену, в сравнении с рядом раскрученных зарубежных брендов.

Значительная часть ленточных пил собирается в обычных мастерских. Полученные модели менее технологичны, чем заводские, однако вполне пригодны для мелкосерийного использования.

Критерии выбора электрической пилы

Первое, что необходимо сделать, это определиться, для каких именно целей вы покупаете пилу. Как правило, она нужна для мастеров, работающих с деревом. Но, существуют также ленточные пилы по металлу

На это тоже стоит обратить внимание

При покупке электрической пилы обращайте особое внимание на следующие моменты:

• материал изготовления ленточной пилы;
• качество и безопасность эксплуатации;
• гарантийный срок службы электрического инструмента;
• размеры пилы;
• показатель уровня шума при работе;
• скоростной режим;
• качество зубьев ленточной пилы;
• цена.

Есть и другие критерии выбора, но они понадобятся вам при выборе конкретного пилящего устройства.

С выбором пилы для работы не стоит спешить, внимательно присмотритесь к разным моделям, сопоставьте их технические показатели и функциональные характеристики.

В настоящее время, в интернете можно найти массу полезных отзывов, которые дадут вам очень ценную информацию. Почитайте о производителе, чтобы понимать, насколько качественную продукцию он производит и довольны ли покупатели.

Приведем пример, немецкий производитель Proxxon предлагает широкий ряд моделей ленточных пил, позволяющих делать распилы заготовок из толстого дерева, металла, пластика, керамики и даже стекла.

Если вы определитесь с выбором модели, следующим этапом будет поиск продавца. На сегодняшний день очень популярны покупки в интернет — магазинах, т.к. нет необходимости тратить свое время и ездить в поисках определенного инструмента. Просто положите товар в корзину, свяжитесь с менеджером онлайн — магазина, и покупка оформлена. А цены в интернете, как правило, гораздо ниже, и доставка товара осуществляется прямо домой!

Срок полезного использования

Реальный срок полезного использования ленточнопильных станков — это «моточасы», т.е. время, которое станок находился в работе до списания. Его иногда путают со сроком владения, но это разные показатели.

Недорогие бытовые станки не рассчитаны на долгое время, потому что в быту для них не бывает большого объема работы. Поэтому речь идёт о профессиональном оборудовании. Здесь срабатывает правило — чем дороже стоимость станка, тем больше он может прослужить.

Ленточнопильный двухколонный полуавтоматический станок Everising H-1010. Фото Стербруст

Это правило нелинейно, бывает, что цену добавляют дорогие раскрученные бренды. А малоизвестный скромный производитель может выпускать более дешевую и надежную продукцию.

Тем не менее стоимость станка и срок его службы логично связаны между собой.

Гарантийные сроки

Их нельзя увязывать со сроками полезного использования. Большинство производителей стараются не обременять себя долгосрочными обязательствами перед клиентами. Поэтому гарантийный срок у многих производителей составляет 1 год.

Станок ленточнопильный полуавтоматический двухколонный DISPA DY-550. Фото Станочный мир

Но некоторые компании, полностью уверенные в надежности своей продукции, увеличивают этот срок до 2-3 лет.

Ремонтопригодность

Этот показатель крайне важен для срока службы станка. Если станок легко ремонтировать, он может работать много десятков лет. Поэтому услуги по ремонту востребованы у клиентов. Исправление незначительной поломки возможно выполнить самостоятельно. Для этого требуется приобрести необходимые комплектующие — ленточные пилы и прочие запчасти.

Определить хорошую ремонтнопригодность ленточнопильного станка можно по следующим признакам.

Массивная литая станина

Это основа станка, на которую всегда можно поставить новую деталь. Если станина слабая и разрушается, ленточнопильный станок выходит из строя полностью.

Двухстоечный ленточнопильный станок СРЗ 200-04. Фото Завод Ростанко

К тому же литье выполняют из крупнопористых сплавов, которые гасят разрушающие вибрации и шумы.

Стандартные детали

В основном это касается шариковых и роликовых подшипников. Если в станке применяются ГОСТ-овские подшипники, их всегда можно купить в любой специализированной фирме и заменить.

Простота конструкции

Она обеспечивает легкий доступ к большинству узлов. Также, если на станке нет множества сложных, витиеватых деталей, а есть простые, например, валы и шкивы, их всегда могут сделать в большинстве металлообрабатывающих цехов.

Ленточнопильный вертикальный станок MAKITA LB1200F. Фото 220Вольт

Специальные сложные детали придется заказывать у фирмы производителя, что не всегда дешево. К тому же бывает, что модель снимают с производства, а через некоторое время прекращают и выпуск запасных частей к ним

Электропривод

Хотя электродвигатель стоит на каждом ленточнопильном станке, его можно считать самостоятельным элементом. Выходят из строя они совсем по своим причинам (перепады напряжения, пробой изоляции и межвитковое замыкание и т.д)

Важно, чтобы на ленточнопильном станке стоял типовой двигатель, который в случае поломки можно будет свободно и недорого купить

Ленточнопильный станок Bomar SV 330. Фото Bomar

В итоге. Реальный срок полезного использования ленточнопильного станка определить точно нельзя. Он зависит ещё и от условий эксплуатации, правильного обращения и ухода. Но условно можно сказать, что срок рационального использования такого станка — около 10 лет. Потому что спустя такой срок обязательно появляются более передовые и производительные модели.

Формальный срок полезного использования

Кроме реального, есть формальный срок полезного использования по амортизационной группе. Это понятие используется в бухгалтерской и налоговой отчетности на средних и крупных предприятиях. Например, для налоговых льгот на инвестиции в новое оборудование, если таковые предусмотрены. Также для возможности списания отработавшего оборудования и прочих отчетных тонкостей.

Ленточнопильный станок WE-270DS. Фото Way Train

Установлено несколько амортизационных групп для разных видов оборудования со своими кодами. Как выглядит таблица кодов, можно посмотреть, например, здесь.

По таблице можно определить, что для ленточнопильных станков именно по металлу нет отдельного кода. Он есть для ленточнопильных станков по дереву. Таким образом, ленточнопильные станки по металлу относятся к группе «станки металлообрабатывающие» с кодом 14 292 20 30. Это третья амортизационная группа со сроком полезного использования от 3 до 5 лет включительно.

5 Преимущества резки на ленточном станке по металлу

Обработка резанием – основной технологический способ обработки металла при изготовлении деталей и механизмов, машин. Основная сложность при резке – слишком большие припуски, которые приходится оставлять на последующую обработку. Это является следствием недостаточно высокой точности подготовительных операций и усложняет, удорожает процессы механической обработки.

Наиболее известные способы резки металла со съемом стружки:

• фрезами (дисковыми пилами) на круглопильных станках;
• фрезами или резцами на специальном отрезном оборудовании;
• ножовочными полотнами на ножовочных механических станках;
• абразивными (алмазными или вулканитовыми) кругами;
• ленточными пилами на ленточных станках.

Последний способ, по сравнению с остальными, характеризуется следующими преимуществами:

Топ рейтинг 10 лучших ленточнопильных станков

Основываясь на отзывах пользователей и специалистов в интернете, можно сделать вывод о 10 лучших ЛСП, представленных на рынке России. Это помогает многим потребителям при выборе ленточнопильного станка для своего предприятия. Топ рейтинг разделяется на две группы – это стационарные ленточнопильные станки и переносные ленточные пилы.

Стационарные станки

В этот список попали пилы самых лучших брендовых производителей, предназначенных для установки и эксплуатации, как на больших промышленных предприятиях, так и в небольших мастерских. Оборудование отличается высокой точностью распила и большой производительностью. Цена такой продукции может составлять сумму от нескольких десятков до нескольких сотен тысяч рублей.

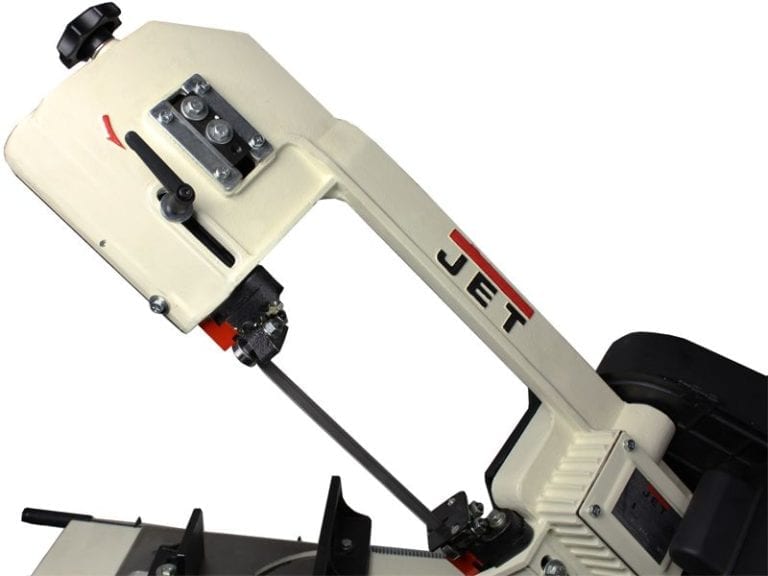

Jet JWBS-140S

Страна производитель – Тайвань. Этот ленточнопильный станок, благодаря своим превосходным характеристикам, можно отнести к профессиональному оборудованию. В основном станок используется для обработки деревянных изделий. При смене полотна способен пропиливать металлические заготовки небольших габаритов (до 300 мм). Пила занимает строго вертикальное стационарное положение. Угол распила регулируется поворотом чугунного рабочего стола с тисками до 45.

Виды ленточных пил

Как уже было сказано, они могут быть:

горизонтальными;

вертикальными.

Подразделяется такое оборудование и на ручное, полуавтоматическое и автоматическое. Кроме того, ленточная пила по дереву бывает трех видов:

1. Зубчатая . Модель с зубьями широко применяется для обработки древесины и металла, а еще ею режут минеральную вату, пенобетон и даже продукты питания – мясо, рыбу.
2. Беззубая пила трения . Ее металлическая лента тоже оборудована зубьями, но они преследуют цель усилить в процессе трения выделение тепла и тем самым повысить производительность всего оборудования.
3. Ленточная пила электроискрового действия . Ее применение целесообразно в одном случае и касается он обработки заготовок, толщина которых превышает 15 мм. Обычные круглые пилы электроискрового действия справиться с ними не могут из-за большого биения, существенного диаметра и шага, поэтому и применяют ленточный агрегат.

На одном и том же аппарате могут применяться самые разные полотна – как специальные, так и для конкретных видов заготовок. Область применения режущего инструмента зависит от шага зубьев, то есть их размера, твердости кромок, их геометрии и разводки. К примеру, для обработки крупных заготовок подбирают полотно с большими зазубринами, а для резки изделий из инструментальной стали требуется повышенная твердость зубьев. Их спинки усиливают в случае, если процесс сопровождается сильной вибрацией и ударным воздействием.

Лучшие ленточнопильные станки по металлу

Для полного раскрытия темы, не помешает рассмотреть распространённые и производительные модели ленточного оборудования, предназначенного для резки металла.

Данный станок нельзя назвать бюджетным вариантом. Ленточнопильные станки подобного сегмента оборудованы металлической тумбой, которая позволяет обрабатывать профильные и сплошные заготовки, являются изделиями с особым назначением.

Преимущества модели

STALEX BS-315G имеет ряд индивидуальных особенностей:

• возможность регулировки угла резания;

• наличие переключателя, регулирующего скорость подачи ленточной пилы;

• передвижение пильной рамы можно контролировать с помощью встроенного гидроцилиндра, оборудованного перепускным клапаном;

• высокая устойчивость станины во время резки крупногабаритных заготовок;

• широкое основание и рабочий стол, не ограничивающий обработку больших по размеру деталей.

Дополнительная информация! Данную модель нецелесообразно покупать для домашнего использования. Это профессиональное устройство, которое ставится на предприятиях.

Технические характеристики

Ленточнопильный стaнoк STALEX BS-315G имеет следующие характеристики:

1. Мощность электродвигателя составляет 1100 Вт

2. Минимальные размеры обрабатываемой заготовки составляют 10 x 30 мм

3. Станок подключается в сеть напряжением 220 Вольт

4. Скорость передвижения полотна 45 м/мин

5. Ручной принцип работы

6. Масса 350 кг

Очередное профессиональный станок, предназначенный для распила металлических заготовок. Устройство имеет ряд особенностей, которые будут описаны далее.

Особенности модели

Среди всех преимуществ рассматриваемого ленточнопильного станка можно выделить ряд интересных моментов:

• высокая точность обработки, необходимая для серийного производства;

• наличие лицевой панели, на которую вынесены основные элементы управления станком, к примеру, кнопка подачи смазочно-охлаждающей жидкости;

• возможность отрегулировать скорость ленточной пилы под выполнение конкретной задачи;

• отличное качество сборки, высокая надёжность составных элементов. Долговечность данной модели гарантирована.

Технические характеристики

Ленточнопильный станок JET EHB 270DGSVIP имеет следующие характеристики:

1. Мощность электродвигателя составляет 1500 Вт

2. Широкое ленточное полотно в 27 мм

3. Объём бака для залива смазочно-охлаждающей жидкости равен 10 литров

4. Скорость передвижения полотна варьируется в пределах от 20 до 85 м/мин в зависимости от выбранного скоростного режима

5. Масса без упаковки 530 кг

Обратите внимание! Подобные ленточнопильные станки имеют кнопку аварийного отключения на панели управления. Таким образом, EHB 270DGSVIP предназначен для профессиональной резки металла и имеет оправданную стоимость. Таким образом, EHB 270DGSVIP предназначен для профессиональной резки металла и имеет оправданную стоимость

Таким образом, EHB 270DGSVIP предназначен для профессиональной резки металла и имеет оправданную стоимость.

Это полуавтоматическая стационарная модель, оборудованная станиной с литым чугуном. Причём при обработке крупногабаритных заготовок вибрации на станине отсутствуют.

Особенности модели

Можно выделить несколько отличительных моментов у этой модели ленточнопильных станков по металлу:

• наличие тензометра для контролирования силы натяжения ленты;

• рабочая консоль имеет поворотный механизм и фиксатор;

• наличие независимой системы регулировки потоков смазочно-охлаждающей жидкости;

• необходимость ручной настройки после первого включения.

Технические характеристики

Их несколько:

1. Мощность электродвигателя составляет 1100 Вт;

2. Полотно имеет размеры 30 х 2480 х 0,9;

3. Возможность поворота тисков на угол в 45 и 60 градусов в обе стороны;

4. Масса изделия без упаковки составляет 185 кг.

Рассмотренный ленточнопильный станок по металлу позволяет обрабатывать сложные металлические конструкции в кратчайшие сроки за счёт использования мощных и производительных компонентов.

Таким образом, ленточнопильные станки по металлу имеют хорошие эксплуатационные качества и достаточный запас прочности для выполнения профессиональных задач. Ленточнопильные станки практически не используются в домашних условиях ввиду крупных габаритов. Однако это изделие — отличный вариант для производства. Классификация и особенности данных устройств были описаны выше.

Как изготовить своими руками

Чтобы сделать ленточнопильный станок в бытовых условиях, необходимо приобрести опоры из листового металла, раму, направляющие полотна, подшипники, планки, хомут, кожух и крепежные элементы (винты и болты). Процедура изготовления самодельного прибора осуществляется в несколько этапов:

1. Создание чертежа станка. На нем необходимо указать габариты всех деталей.
2. Сварка рамы рабочего стола.
3. Изготовление столешницы. Ее можно сделать из нескольких фанерных листов толщиной 2 см. Столешницу рекомендуется оклеить текстолитом.
4. Монтаж несущей штанги при помощи швеллера.
5. Изготовление верхнего и нижнего шкивов. Их нужно оклеить резиной.
6. Шлифование деревянных поверхностей и нанесение эпоксидной смолы.
7. Фиксирование нижнего шкива на оси при помощи 3 шурупов. Ось монтируется на 2 шарикоподшипника и прикрепляется к несущей штанге.
8. Прикрепление верхнего шкива ко второму концу оси.
9. Установка электродвигателя. Привод необходимо соединить с ведущим шкивом.
10. Монтаж опоры с регулирующим винтом. Полученный механизм фиксируется на штанге. После этого шкивы ленты размещаются на одном уровне.
11. Фиксирование кожуха на несущей штанге и поверхности рабочего стола.
12. Сделать выключатель. Рекомендуется расположить его на раме. Выключатель оснащается проводом, соединяющим его электродвигателем.

После постройки ленточнопильного станка необходимо осуществить пробный запуск. Прибор не должен вибрировать и издавать лишних шумов.

Лучшие производители

Среди компаний-производителей ленточных пил специалисты рекомендуют следующие, занимающие первые строчки рейтинга:

• Arntz. Немецкая компания, в производственных помещениях которой осуществляется постоянный мониторинг качества выпускаемой продукции, а также ведутся работы по исследованиям с целью модернизации технологий и улучшению показателей характеристик ленточных пил.
• Lenox. Американская компания, особенностью этого производителя является специально разработанное покрытие, оно носит название Armor. Благодаря ему изделия обладают повышенной прочностью и устойчивостью к физическому износу.
• Wikus. Еще один производитель из Германии, на протяжении большого промежутка времени находящийся в лидерах списка лучших производителей ленточных пил. К достоинствам компании можно отнести наличие многолетнего опыта в выпуске инструментов и большого перечня имеющихся моделей.
• Forezienne — французская компания по производству и техническому обслуживанию режущих инструментов. Главной ее особенностью является изготовление полотен для ленточных пил из стали, которая производится из высокопробных горных пород и проходит обработку системой закаливания и отпуска.
• Lennartz — не менее крупный производитель лезвий для ленточных станков, востребованный в Европе. Эта компания специализируется на изготовлении пил на базе композиционных сплавов.
• Doall — американский производитель, его знают на рынке благодаря высокому качеству ленточных пил.

Все изделия отличаются надежностью и длительным сроком службы.

Классификация ленточнопильных станков по металлу

По особенностям конструкции ленточнопильные станки можно разделить на следующие виды:

• консольные В подобных устройствах присутствует консоль, которая в процессе обработки детали может перемещаться в вертикальном направлении перпендикулярно оси основания. На консольном оборудовании обычно разрезают профильные трубы. Устройства консольного типа, в свою очередь, подразделяются на автоматические, ручные и полуавтоматические. На рынке также могут существовать поворотные и неповоротные модели. С выбором нужного изделия не возникнет проблем. На консольных станках обрабатываются небольшие по размерам детали;

• одностоечные Эти пилы оборудованы вертикальной стойкой, по которой двигается пильная рама. Одностоечные ленточные станки по металлу имеют вращающийся стол, а также функции комплексной и наклонной резки. Одностоечные устройства бывают автоматического и полуавтоматического типа. Это не самые дешёвые модели на рынке, есть и более бюджетные варианты с ручным управлением;

• станки портального типа Такие станки имеют статичный рабочий стол, вдоль которого перемещается пильная рама и предназначены для распила, резки крупногабаритных и труднообрабатываемых металлических изделий;

• ручные вертикальные Станки, в которых пильная рама зафиксирована в одном положении, а заготовка во время резки перемещается ручным способом. Ручные модели самые простые в классе ленточнопильных станков;

• горизонтальные поворотные Станки, предназначенные для выполнения наклонной резки обрабатываемой заготовки. При этом оператор вручную может задать нужный угол расположения пильной рамы по отношению к заготовке. Поворотное изделие имеет прочные тиски для надёжной фиксации деталей, которые также могут поворачиваться на заданный угол.

Дополнительная информация! В горизонтальных поворотных станках присутствует две оси, по которым задаётся угол расположения пильной рамы.

По степени автоматизации различают следующие виды ленточнопильных станков:

1. Автоматические Это изделия с ЧПУ, выполняющие заданный процесс обработки без участия оператора;

2. Полуавтоматические Это устройства, на которых присутствует пульт или панель управления. Таким образом, работой станка управляет оператор, нажимая соответствующие клавиши;

3. Ручные Устройства, обработка деталей на которых выполняется вручную оператором. Такие модели ленточнопильных станков являются самыми дешёвыми на рынке.

Ручной ленточнопильный стaнок:

Станок с ручным управлением имеет консольное исполнение. Здесь выбирать не приходится. Принцип работы этих устройств заключается в том, что пильную раму двигает оператор посредством нажатия, преодолевая силу натяжной пружины. Причём резка заготовки осуществляется собственной массой пильной рамы. Скорость передвижения рамы в ручных консольных станках можно регулировать с помощью гидроцилиндра. Данная система гидроразгрузки позволяет поднимать раму и фиксировать её в крайнем верхнем положении.
