Видео описание
В видео показан лазерный построитель марки Ермак:
Bosch Quigo II
Немецкое качество всегда было на высоте. И этот маленький прибор превзошёл все ожидания. Он на самом деле имеет небольшие размеры – это куб с длиной стороны 6,5 см и массой всего лишь 250 г. Его так и называют – карманный нивелир.
Для крепления используется универсальная резьба, которая подходит под все известные штативы. Работает от двух батареек ААА, что гарантирует длительную работу. Но у этого нивелира есть и недостатки, в основе которых лежит его размер. Это низкая точность и невозможность отключения одной из двух пересекающихся линий, то есть при включении будут всегда светить два луча.
И характеристики:
- дальность свечения – 7 м;
- погрешность – 0,8 мм;
- температурный диапазон от +5С до +35С;
- угол развёртки и по горизонтали, и по вертикали одинаков – 60°;
- самовыравнивание – 4°.
Работаем с лазерным уровнем
Очень большое количество инструментов имеет минимальный набор кнопок для руководства ими. Стандартный набор составляет следующие механизмы:
- Фиксатор устройства самостоятельной регулировки.
- Кнопка подключения к питанию.
- Переключатель режимов работы нивелира.
Иногда приборы обеспечивают регуляторами скорости подачи лазера, а также механизмами отключения тех видов лучей, которые не используются в работе на данный момент. Дорогие варианты оснащаются пультами дистанционного управления. Они позволяют на расстоянии производить управленческую функцию и не прикасаться к инструменту. Это является залогом того, что настройки прибора сохранятся и не будут сбиты неосторожным движением.
Проекция линии в горизонтальной плоскости является наиболее востребованной в строительных работах. Для ее получения следует установить прибор на нужной высоте, включить его и получить проекцию отметки в необходимом месте. Бывают случаи, когда закрепление нивелира на необходимой высоте невозможно. Такое происходит при разметке потолка для сооружения подвесной конструкции. При таком раскладе требуется перенести отметку в максимально высокое положение. Потом с помощью рулетки отмерять уровень, который вам необходим. Этот метод можно использовать и при нанесении нескольких параллельных линий. Более предпочтительно приобретение нивелира, способного создавать круговые отметки. В любом случае желательно наличие в приборе большого угла рассеивания лазерных лучей.
Разметка вертикальных линий производится по тому же принципу, что и горизонтальных. После включения нивелира вы получите проекцию по вертикали. Для разметки при сооружении различных перегородок желательно использовать лазерный уровень с возможностью полного развертывания вокруг своей оси. Благодаря таким приспособлениям можно проложить линию по потолку или стенам, не применяя никаких больше средств.

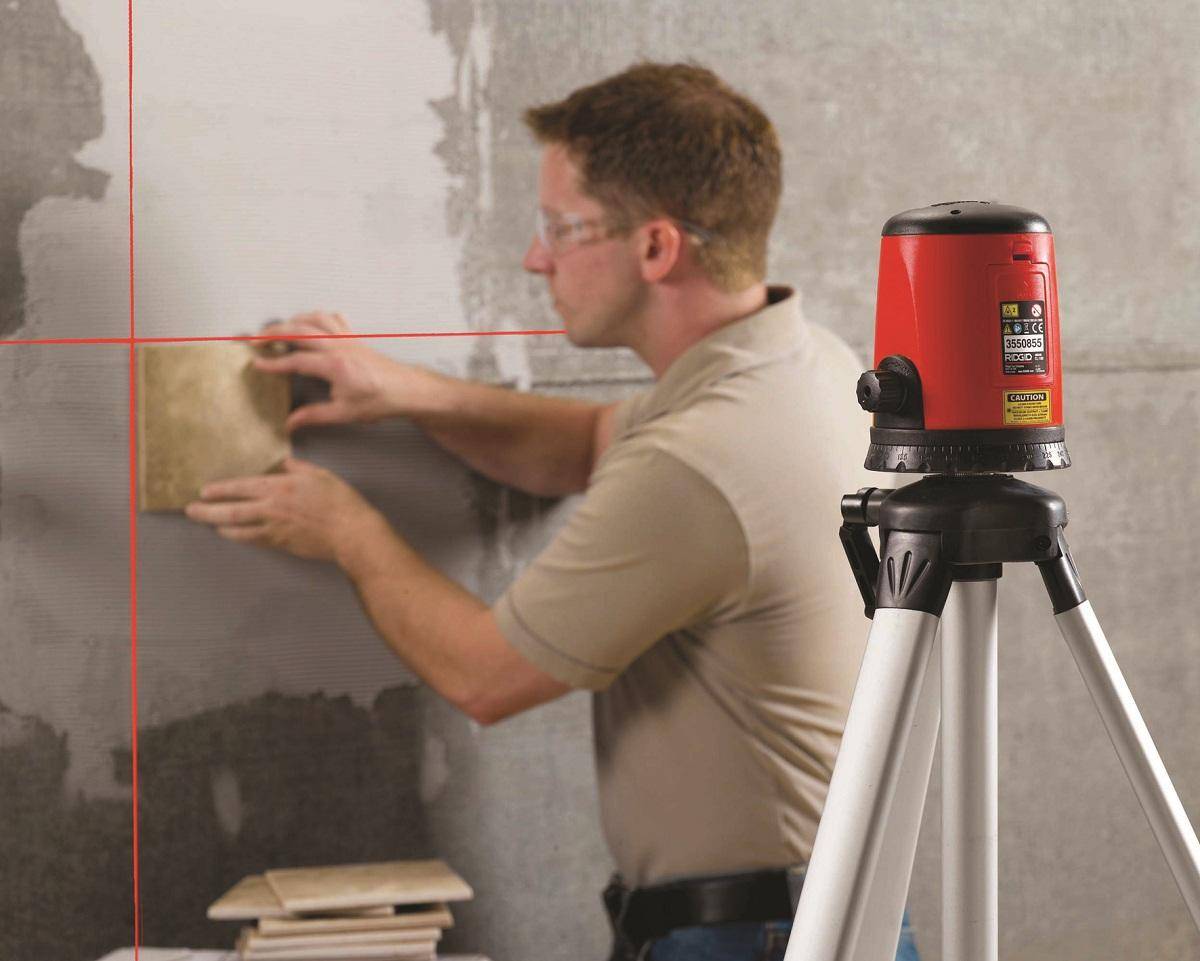

Проекция креста наиболее часто используется в работе плиточников. Пересечение вертикальной и горизонтальной линий позволяет контролировать состояние шва между плитками. Также можно использовать эту проекцию при сооружении различных конструкций.
Способность нивелира создавать вертикальную проекцию луча вверх и вниз от приспособления делает возможным перенос фигур даже очень сложной формы на поверхность потолка. Инструмент устанавливается таким образом, чтобы нижняя линия соприкасалась с необходимой точкой разметки. Потом автоматически переносим ее на потолок. Используя прибор с такой функцией, можно легко и просто делать разметку на полу, затем перенося ее на необходимую поверхность.
Проекция наклонных линий применяется при строительстве лестничных пролетов. При этом разметка наносится под углом. Перед использованием следует отключить механизм самовыравнивания и выставить уровень под нужным углом, применяя специальную шкалу на приборе или штативе.
- Возможности лазерного нивелира
- Выбираем нивелир
- Учимся пользоваться лазерным нивелиром
- Приступаем к работе
- Способ применения нивелира в зависимости от вида выполняемых работ
Умение пользоваться лазерным нивелиром позволяет мастеру быстрее и качественнее выполнять целый ряд работ. Выравнивание поверхностей, установка плинтусов, окон или предметов интерьера — эти и многие другие операции гораздо удобнее делать с таким инструментом, чем с его предшественниками (отвесом и строительным уровнем). А при выполнении работ в помещениях с большой площадью лазерный нивелир окажется незаменимым.
Что собой представляет лазерный уровень
Для отметок лазером используют направленный луча света, который излучают диоды. Еще древние знали, что луч света распространяется прямолинейно в прозрачных средах. Таким образом, он является идеальной системой координат для разметки линий и их пересечений. Лазерный уровень бывает двух видов:
- Настраивается и устанавливается прибор вручную. Для этих целей пользуются небольшим встроенным пузырьковым нивелиром. Это самый простой тип приборов данной линейки, но довольно эффективный и надежный.
- Второй вид — приборы, которые самовыравниваются в плоскости.
Первый подходит для бытового пользования, отдельных видов строительных работ: выравнивания поверхности стен и пола.Виды лазерных уровней Он довольно прост в использовании. С его помощью производится установка гипсокартонных конструкций и перегородок, применяют для кладки плитки.
Возможные ошибки
Самой распространенной ошибкой при использовании нивелира является его неправильная установка. Пренебрежение даже малыми отклонениями от уровня может привести к значительным погрешностям в дальнейшем производстве работ. Чем больше расстояние измерения, тем больше будет отклонение от точного значения.
Еще одна ошибка – неправильный выбор чисел на шкале рейки. Выбираются лишь целые числа, без долей. Такая ошибка усложняет последующее сравнение выбранного числа с последующими показаниями. Дробные значения сложнее сопоставить друг с другом.
Отсутствие постоянной дорегулировки может привести к постепенному нарастанию погрешности, которая будет незаметна на начальных этапах. В дальнейшем это отрицательно скажется на качестве проводимых работ, что в итоге может угрожать безопасности при эксплуатации объекта.
Далее смотрите видео с советами о том, как правильно работать с нивелиром.
Подготовка к работе
1. Выбираем нивелир
Поэтому для каждого случая есть отдельный аппарат, который поможет избежать неприятностей. Их разделяют на группы, исходя из их точности и принципов работы.
- Высокоточные — допускают погрешность не более миллиметра
- Точные — их средняя ошибка составляет уже два миллиметра
- Технические — у них может быть самое большое смещение в измерениях, которое составляет 10 миллиметров.
По принципу действия уровни можно разделить на три группы.
Оптические
Их главной составляющей является оптическая трубка, увеличивающая изображение почти в 30 раз. С помощью специально размеченных реек и направленного света она помогает выравнять конструкцию в горизонтальной плоскости.
Цифровые
Они не только считывают информацию, но и запоминают ее. Поэтому их можно назвать самыми точными среди аналогов. Однако у них есть два минуса — их высокая цена и восприимчивость к повреждениям.
Лазерные
Это самые часто используемые приборы. Они легкие в использовании и не требуют специального обучения для управления.
Есть несколько видов этих приспособлений
Ротационные
Отличаются наличием вращающейся головки. Она делает 60 оборотов в минуту и при помощи двух лазеров проецирует световые полосы на плоскость. Чем ниже скорость вращения, тем лучше будет видна полоса излучения.
Точечные
Как следует из их названия они могут отображать только точки. Одним из плюсов таких уровней является их способность работать как на стенах, так и на полу и потолке.

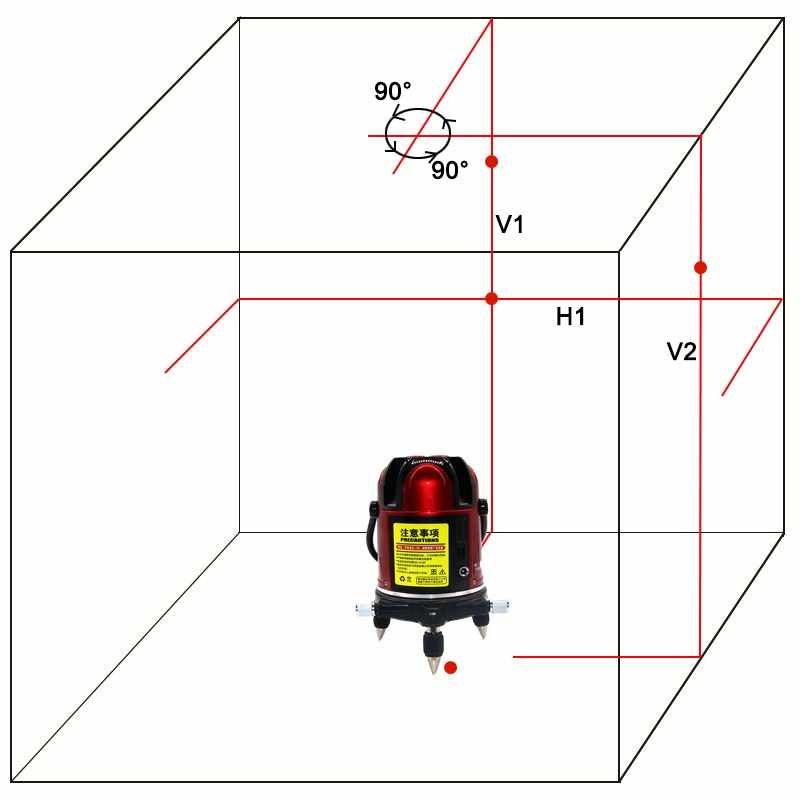

Линейные
Могут строить горизонтальные, вертикальные и диагональные лучи в разных плоскостях. Чаще всего применяются для построения линий крепления.
2. Установка
Поэтапная подготовка инструмента к эксплуатации
- Проверьте помещение на наличие преград для сенсора, иначе проложенная линия прервется
- Выберите максимально ровную площадку для расположения и поставьте аппарат на специальный держатель или штатив. После этого надежно закрепите конструкцию. Стоит отметить, что во время работ перемещать нивелир запрещено.
- Соблюдайте прописанное в инструкции расстояние, на котором прибор нужно располагать от измеряемого объекта.
- Обязательно защищайте глаза. Пользуйтесь специальными очками, а также позаботьтесь о детях и животных. Поскольку излучение очень мощное, то оно может нанести им вред.
Видео уроки с инструкциями о том, как пользоваться лазерным нивелиром можно найти в Сети. Вот, например, один из низ
3. Настройка
Для большинства моделей инструкция всегда почти одинаковая, но иногда в настройке аппаратов определенных марок есть особенности. Если говорить о самых простых нивелирах, то на их корпусе обычно есть два пузырьковых уровня и винты. Вы сможете выровнять луч, аккуратно подкручивая их.
Некоторые модели могут проецировать несколько световых полос. Настройте отображение именно того, который вам понадобится. Таким образом вы можете выровнять их просматривая, сколько градусов между каждой направляющей. Но все же не рекомендуем применять все функции одновременно, поскольку они вас могут запутать.
4. Дополнительные приборы
Порой регулировки и грамотной установки устройства бывает недостаточно для точного определения неровностей.
1. Необходимость в рейке возникает в тех случаях, когда на поверхности нужно провести несколько параллельных направляющих, находящихся на одинаковом расстоянии друг от друга.
2. Мишень продается непосредственно с аппаратом. Это пластиковая пластина, на которой нарисовано несколько концентрических кругов. Такое приспособление подойдет для тех, кто использует нивелир в большом помещении и повысит точность переноса проекции.
3. Излучение устройства можно увеличить почти вдвое, если установить на него преемник. С ним проекция будет видна даже в солнечную погоду на улице. Стоит отметить, что нужно заранее подумать о приобретении преемника той же марки, что и основной инструмент. Так вы избежите неприятностей из-за несовместимости механизмов.
Это интересно: Как сделать клей из пенопласта
Как пользоваться лазерным нивелиром при поклейке обоев
Полезен инструмент также и при поклейке обоев, когда очень трудно сориентироваться на ровность вертикальной линии. Чтобы каждый последующий лист обоев располагался ровно, необходимо лазерный уровень включить в режим проецирования вертикальной плоскости. По этой линии можно ориентироваться при приклеивании обоев. Если обои клеятся в горизонтальном направлении, например, то включается режим горизонтального проецирования.
При помощи этого полезного измерительного инструмента можно проверить качество проведенных работ исполнителем. Для этого необходимо включить инструмент и спроецировать луч на стену. Отклонения и неровности расположения листов обоев будут видны по эталонной линии. На основании такой проверки можно добиться снижения стоимости услуг по проведенным работам или вовсе прийти к выводу о переклеивании обоев, но уже за счет исполнителя.
https://youtube.com/watch?v=wJ_uerPSmRQ%3F
Это интересно! При применении прибора нужно выставить ноль. Что означает этот термин? Выставить ноль нивелира — это означает расстояние от земли до луча, который проецирует инструмент. Выставление нуля позволяет упростить поиск луча, особенно когда работы проводятся на улице на дальние расстояния. Если, к примеру, точка ноль уровня составляет 1 метр, а через 20 метров замеры показывают, что проекция находится на уровне 1,2 метр или 0,8 метра, значит, имеются неровности грунта. Эти отклонения могут быть и меньшего значения, визуально выявить которые практически нереально.
Нивелир Бош GLL 3-80 Professional и другие популярные модели
Сегодня существует множество приспособлений, которые предназначаются для снятия замеров на местности или же внутри помещения. Некоторые из них являются более эффективными, что достигается за счет качества составляющих. Рассмотрим, какие приборы такого типа стоит приобретать.
Наиболее функциональным устройством считается лазерный нивелир GLL 3-80 Professional, выпускаемый именитой немецкой компанией Bosch. Подобное приспособление применяется внутри помещения. Погрешность устройства крайне мала. Отклонения практически не наблюдаются даже на дистанции до 10 м. Стоит сказать, что существуют специальные приемники, с помощью которых можно увеличить радиус действия инструмента до 60 м.
Лазерный нивелир GLL 3-80 Professional является наиболее функциональным устройством
Питание прибора осуществляется от батареек. Если использовать устройство без перерывов, то заряда хватит всего на 4 часа. Поэтому стоит заранее предусмотреть дополнительные комплекты элементов питания. Такой инструмент оснащается держателем, благодаря которому производится настройка его расположения.
Нивелир GLL 3-80 Professional можно применять в хозяйственных и профессиональных целях. На корпусе инструмента есть специальные держатели магнитного типа. Кроме всего прочего, прибор имеет функцию автоматической настройки, что позволяет проводить его выравнивание.
Среди оптических уровней стоит выделить нивелир H-05, который относится к категории высокоточных. Этот прибор является профессиональным, он предназначается для расчета разности точек при выполнении разнообразных инженерно-геодезических работ. При использовании такого устройства стоит понимать, что оно требует определенных знаний и навыков от оператора. Для работы прибора необходима специальная рейка, оснащенная полусантиметровой шкалой.
Следует выделить несколько фирм, которые производят надежное и долговечное оборудование. Например, на современном рынке часто встречаются различные модели уровней, изготовленные компанией DeWALT. Качественные приспособления реализует и фирма Stabila.

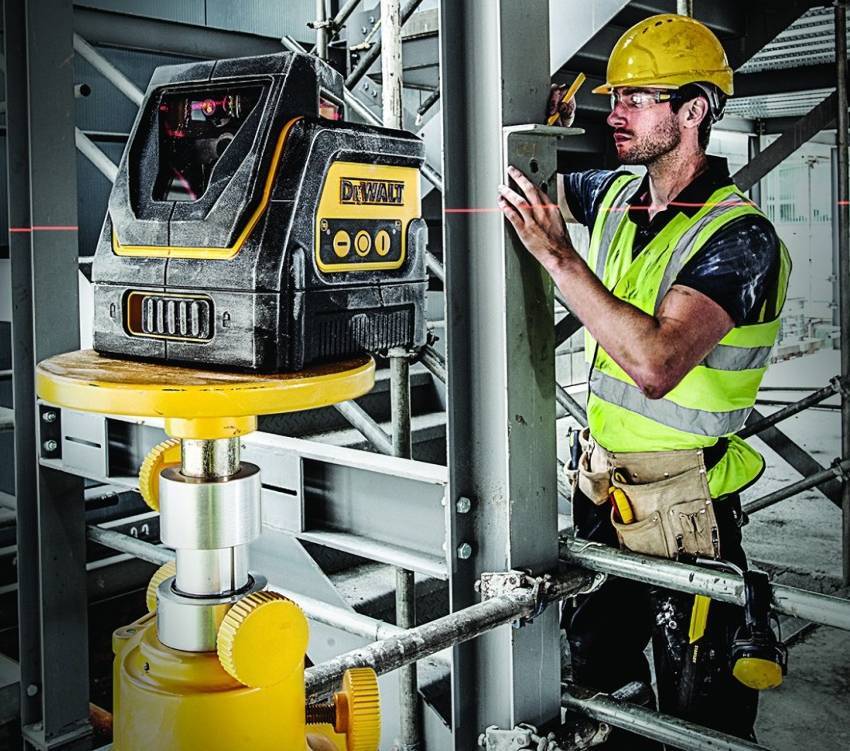

Отличное качество имеют приборы изготавливаемые компанией DeWALT
Как пользоваться лазерным нивелиром: распространенные ошибки при эксплуатации прибора
Многие люди, которые в первый раз используют данный прибор, могут столкнуться с определенными трудностями, которые приведут к неточностям в вычислениях. Рассмотрим, какие ошибки встречаются чаще всего при применении нивелиров в строительных целях.
В первую очередь следует позаботиться о том, чтобы инструмент находился в полной сохранности. Безусловно, современные модели нивелиров являются устойчивыми ко многим неблагоприятным факторам окружающей среды, однако они восприимчивы к механическим воздействиям (ударам). Следует также понимать, что надежность устройства не всегда регламентируется ценой. Лазерные нивелиры требуют более тщательного ухода.
Перегрев нивелира может негативно сказаться на точности измерений
Устойчивость прибора – очень важный момент. Если отнестись к этому фактору без должной серьезности, то тогда не только окажется неточным окончательный результат измерений, но и может пострадать сам прибор. Ремонт нивелира стоит недешево, поэтому не рекомендуется закрывать глаза на основные правила его эксплуатации.
Установку рейки прибора нужно провести таким образом, чтобы она находилась четко на поверхности. Это позволит исключить вероятность перекоса. И, наконец, ни в коем случае нельзя допускать, чтобы инструмент перегревался. Это негативно скажется на точности измерений.
Таким образом, нивелиры являются незаменимыми приспособлениями, с помощью которых определяется высота объектов. Полученные данные используются для возведения зданий. Бытовые лазерные модели можно применять для разных целей, когда требуется вычисление точного расположения строительных элементов.
https://youtube.com/watch?v=HJu4FK0gfpc
Построители плоскостей

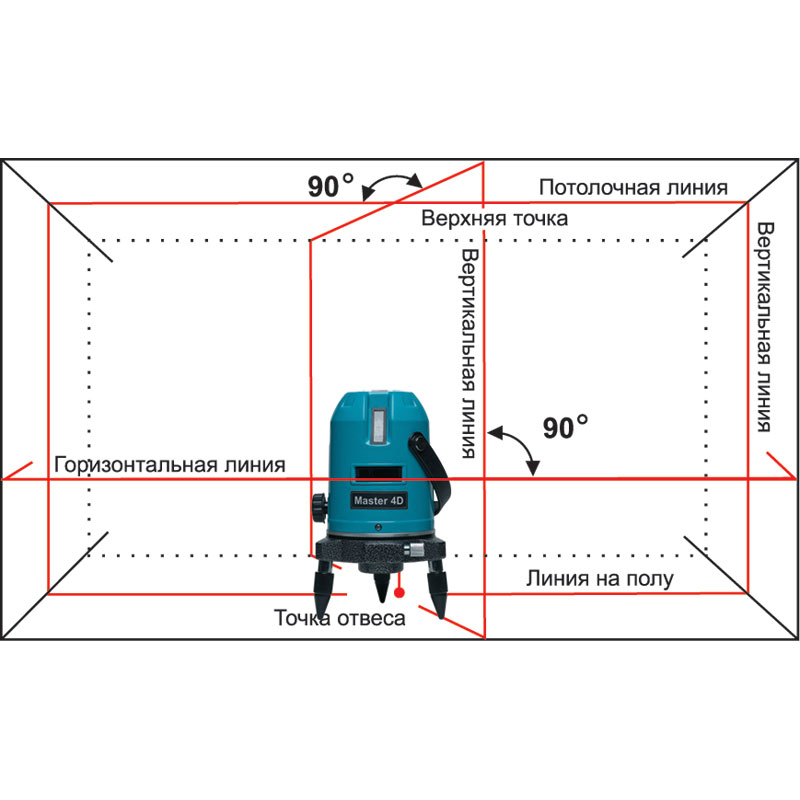

Большинство задач, которые решаются при помощи нивелира, сводятся к построению отметок, находящихся на одной горизонтали или на вертикали. Этому применению лазерные построители плоскостей соответствуют в наибольшей мере. Приборы этого типа выдают два или три луча, развернутых в секторы, располагающиеся во взаимно перпендикулярных плоскостях.

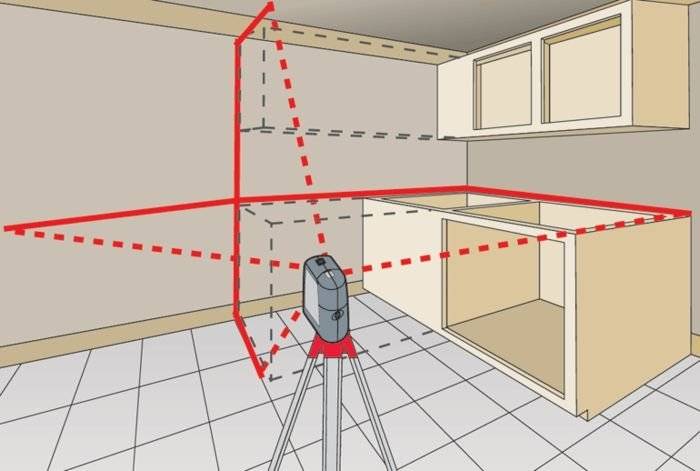

У большинства таких устройств углы развертки колеблются от 60 до 120, но есть модели и с круговой разверткой, на 360 в каждой плоскости. Световые секторы рисуют на стенах, полу, потолке и других предметах вертикальные и горизонтальные линии, пересекающиеся под прямыми углами. Эти линии становятся базовой или рабочей разметкой, которая нужна для строительства, ремонта, установки мебели, монтажа техники или коммуникаций, для укладки плитки и т.д.
Начало работы
Не будем останавливаться на необходимости зарядить аккумулятор, вставить батареи, включить прибор или не забыть его дома.
Перед началом работы лазерный нивелир устанавливается на ровную устойчивую площадку, а лучше – на штатив или кронштейн, которые нередко входят в комплект прибора или предлагаются вместе с ним.
Большинство современных моделей способны самостоятельно ориентировать лазерную разметку по вертикали и горизонтали. Но только если наклон корпуса не слишком велик. Обычно диапазон самовыравнивания ограничен 4 в каждую сторону. Если наклон больше, лазер мигает и раздается звуковой сигнал. Это значит, что световые плоскости расположены неверно и прибор нужно выровнять по горизонту.
Выравнивать можно по пузырьковому ватерпасу, если он есть, или просто до прекращения сигнала. Некоторые модели снабжаются подставками-треногами, ножки которых имеют винтовые регуляторы. Если их нет, приходится использовать ручную настройку штатива или подручные средства. В любом случае начальная установка лазерного уровня в рабочее положение не должна вызвать существенных трудностей.
Использование световых линий

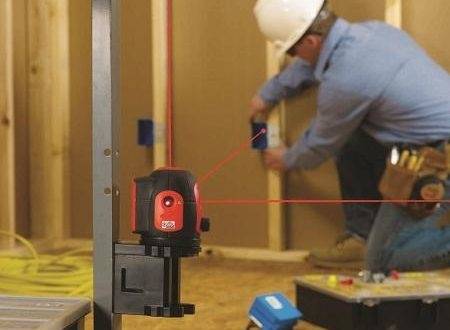

Лазерный крест, нарисованный нивелиром на стене или на потолке, можно использовать двумя способами – как опорные линии для построения рабочей разметки или непосредственно как рабочую разметку.
Первый способ лучше, если нет возможности использовать прибор постоянно или оперативно перемещать его в нужное положение. Он используется и в тех случаях, когда нужно сделать общую «глобальную» разметку с жесткой привязкой разных ее элементов друг к другу или к базовым объектам. В этом случае лазерные линии дублируются четко различимыми метками, которые используются как база для дальнейшей работы.

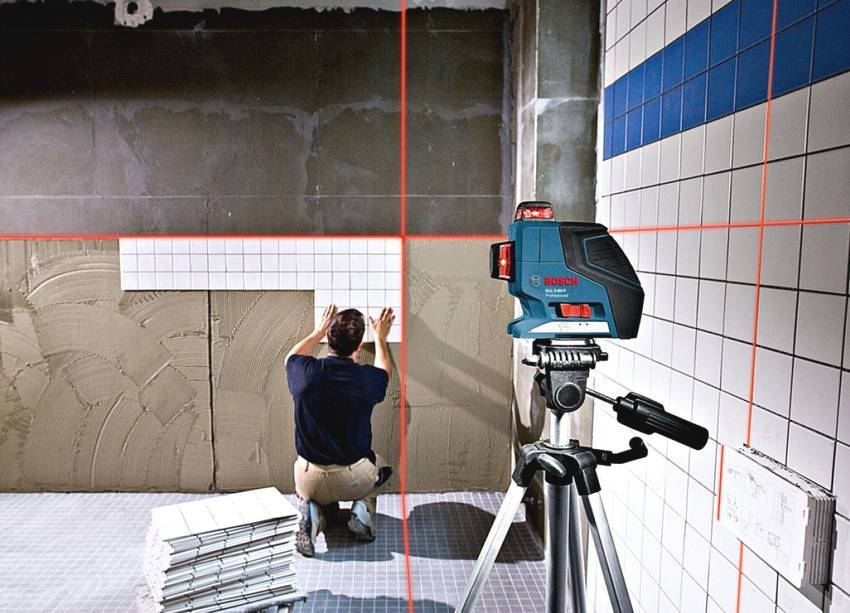

Второй способ удобен при укладке плитки или другой облицовки, для ориентирования и выравнивания мало связанных друг с другом деталей интерьера или элементов дизайна. Такой способ хорош, если нивелир можно легко установить в любое удобное положение и так же быстро переставить его при смене места работы. При «плавающей» разметке лазерный уровень постоянно в работе, поэтому нужно позаботиться о том, чтобы его батарея имела достаточный заряд.
Использование плоскостей
В строительстве и в строительном ремонте часто встречаются работы, связанные с формированием ровных поверхностей. Например:
- оштукатуривание стен;
- монтаж каркаса для перегородки или фальшстены;
- наклеивание гипсокартона на стены;
- укладка и выравнивание стяжки.
Для этих задач подходит плоская развертка лазера. В большинстве случаев нужную плоскость невозможно выстроить непосредственно по лучу. Но можно установить точечные маяки, на вершинах которых отобразится световая линия. Другой способ – использовать мерную рейку.
Пример использования мерной рейки при укладке стяжки.
- Установить нивелир в такое положение, в котором он будет оставаться до конца работы.
- Сделать мерную рейку подходящей длины, удобной для работы.
- Поставить мерную рейку вертикально, нижним концом в положение проектной высоты стяжки.
- Включить нивелир и сделать на рейке четкую отметку в месте попадания луча.
- Проверять рейкой высоту стяжки: если метка выше световой линии – понизить стяжку в этом месте, если ниже – добавить смесь.
Наклонная разметка
Есть много работ, для которых нужна ортогональная разметка, но не вертикально-горизонтальная, а наклоненная под произвольным углом. Это случаи монтажа или отделки лестничных пролетов, диагональной укладки плитки, разметки или отделки вдоль мансардной крыши.
Для получения наклонного креста нужно всего лишь наклонить уровень на нужный угол. Перед этим нужно заблокировать (арретировать) систему автовыравнивания, чтобы жестко зафиксировать лазерные плоскости и отключить сигнализацию наклона. Линии обычно выравниваются по определенным объектам (лестнице) или по уже существующей разметке и дополняют ее.
Нивелир: что это такое, преимущества и недостатки инструмента
Как и любое другое устройство, это измерительное приспособление имеет свои достоинства. Рассмотрим плюсы оптических приборов. Основным преимуществом нивелиров, безусловно, является автономность. Для активации инструмента нет необходимости находиться в непосредственной близости от источника электропитания. Батарейки для работы нивелира тоже не нужны.
Еще одним плюсом измерительных устройств такого типа является то, что с их помощью получается произвести максимально точные измерения местности
Это особенно важно в ситуациях, когда планируется масштабный строительный проект. Цена нивелиров вполне приемлема, что также является преимуществом
Одним из преимуществ устройств этого типа является их автономность
Одним из преимуществ устройств этого типа является их автономность.
Минусом этих устройств считается то, что для выполнения замеров потребуется напарник. Один человек должен держать специальную линейку нивелира, которая имеет шкалу. Второй делает замеры и фиксирует их в соответствующий журнал.
На линейке для нивелира обозначены цифры, шаг которых составляет 1 см. Еще одно достоинство такого прибора – неприхотливость к погодным условиям. Измерения можно проводить в любую погоду. Как правило, такие устройства выполняются из прочных материалов, которые отличаются высокой износостойкостью. Наиболее важные части прибора обладают влагостойкостью.
На заметку! Каждое измерительное устройство, используемое геодезистами, имеет личный паспорт. В этом документе в обязательном порядке указывается дата последней проверки.
Чем отличается нивелир от лазерного уровня? Оптические приборы подходят для профессионального применения. Лазерные устройства чаще всего эксплуатируются в домашних условиях при выполнении ремонтных манипуляций разной сложности. Они отличаются компактностью и универсальностью.
Оптические нивелиры больше подходят для профессионального использования.
Использовать приборы очень просто, к тому же не требуется присутствие дополнительных лиц. Главный недостаток лазерных моделей – необходимость подключения к сети. Однако некоторые устройства функционируют от батареек.
Особенности выбора лазерного уровня для ремонта

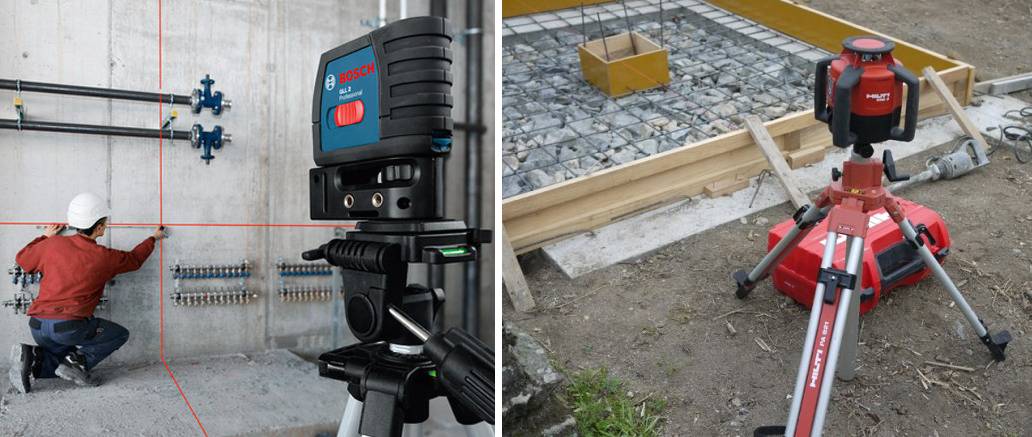

Перед тем как приобрести прибор, необходимо понимать принцип его работы и назначение. На сегодняшний день в строительстве используют несколько видов лазерных нивелиров, а именно:
- Мультипризменный (статический) построитель. Такие модели коротко называют кросслайнерами. Они просты в использовании и применяются для работ по выравниванию стен и различных поверхностей с помощью прямых или круговых проекций по всей площади помещения. Встроенные светодиоды формируют свет, который, проходя через призмы, превращается в лазерный луч.
- Ротационный вариант. Этот прибор позволяет проводить целый комплекс действий горизонтальными и вертикальными линиями, имеет несколько полезных функций, высокую дальность лазера и подходит для универсального использования как в помещении, так и на улице.
- Статический (точечный) указатель. Самый простой вид устройства для выравнивания поверхностей, который производит лазерные точки, его используют только в бытовых целях.
Каждый из перечисленных нивелиров имеет свои преимущества и недостатки. При необходимости ведения большого спектра строительных работ специалисты рекомендуют приобретать профессиональные, многоуровневые приборы с большим количеством технических возможностей.
При выборе подходящего варианта обязательно обращают внимание на такие важные факторы, как:
- Степень погрешности. Этот элемент позволяет проводить замеры с «ювелирной» точностью до миллиметров. Лучшие показатели у ротационных устройств, но их цена заметно выше.
- Рабочий диапазон. То есть какие виды проекций, линий прибор способен осуществлять и в каких плоскостях их строить. Для большинства работ бытового назначения подходит простой указательный лазер или статический построитель, способный работать на 2 перпендикулярные плоскости.
- Дальность действия. Еще один важный критерий, от которого зависит качество тех или иных работ по выравниванию. Наибольшие показатели у ротационных вариантов (от 20 до 150 метров), плазменные приборы пригодны для домашнего использования (не более 20–30 м).
Помимо указанных факторов, также обращают внимание на тип выравнивания (различают как самонаводящиеся, так и те устройства, которые необходимо настраивать вручную) и наличие полезных дополнительных функций (оповещение о сбое, самовыключение, экономия заряда и т. д.). Тип питания также играет важную роль, особенно если работать с нивелиром необходимо часто и долго по времени
Качественные варианты оснащены мощными аккумуляторами, простые устройства работают на батарейках, запаса которых, как правило, хватает для выполнения простых действий
Тип питания также играет важную роль, особенно если работать с нивелиром необходимо часто и долго по времени. Качественные варианты оснащены мощными аккумуляторами, простые устройства работают на батарейках, запаса которых, как правило, хватает для выполнения простых действий.
И финальным критерием выбора становится комплектация. Для удобства вместе с самим лазерным уровнем используют фиксирующие приспособления в виде штанги или штатива, приемник увеличения или уменьшения создаваемого луча и другие полезные вещи, например специальная мишень, которая представляет собой пластину из пластика с размеченными на ней точками. Ее используют при необходимости точного попадания лучом на большие расстояния (30–50 м и более).
Не стоит приобретать дешевые варианты лазерных уровней от сомнительных производителей, погрешность измерений в таком случае будет велика, а долговечность устройства оставит желать лучшего. Приборы должны иметь сертификаты соответствия стандарту, гарантийное обслуживание и подробную инструкцию по эксплуатации. Из наиболее качественных и хорошо показавших себя на практике моделей специалисты выделяют продукцию таких фирм, как: Bosh, Stabila, DeWalt, Энкор, Effort, Fit и др.
