Даже не обладая практическим опытом, изготовить наковальню можно своими руками. Для этого достаточно действовать, согласно нашей пошаговой инструкции.

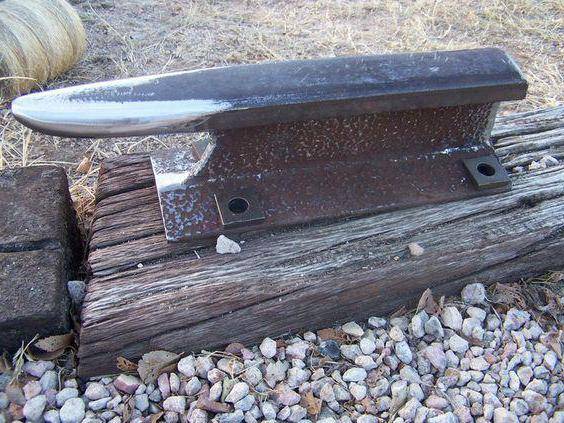

Сделать наковальню из рельса может каждый «домашний мастер» при помощи подручных инструментов. Сразу скажем о том, что сравнить самостоятельно выполненную наковальню с полноценным аналогом нельзя. Однако для простукивания мелких заготовок, загиб прутка на определенный угол или его расплющивания, а также подобных небольших хозяйственных работ, она отлично подходит.

Предназначение наковальни

Применяется данный вид рабочего инструмента во многих областях производства. Бывают наковальни кузнечные, слесарные, ювелирные, даже для медицинских целей. Техники в стоматологии используют их, но, естесственно, гораздо меньшего размера. В кузнице на ней выполняются все ручные операции: ковка и закалка деталей после горна, придание заготовке нужной формы.

Наковальня слесарная нужна мастерам для рихтовочных работ, для прогибания металлических поверхностей. В ювелирных мастерских используются небольшие стальные наковальни, на которых сгибают и ровняют кольца, серьги, браслеты, отбиваются отверстия при декорировании изделий и т.д. В стоматологии при изготовлении коронок мастера также ее используют. Вообще, в каждом хозяйстве и в частном доме необходимо иметь наковальню, хотя бы небольшого размера, чтобы элементарно можно было выровнять гвоздь или согнуть уголок.

Устройство наковальни кузнечной

Идеальным и универсальным вариантом считается двурогая наковальня. На крепких металлических лапах располагается, так называемое, «лицо» или основная ровная поверхность, на которой кузнец производит все процедуры плоской ковки. Чтобы данная деталь была идеально ровной и гладкой, на ней устанавливается шлифованная пластина из стали марки 35Л, то есть, легированной.

С одной стороны приваривается конусной формы рог. Он служит для раскатки и сгибания деталей. Иногда устанавливают их с двух сторон, в зависимости от вида работ. С другой стороны часто приваривается квадратный хвостовик. С его помощью изделия сгибают под углом в 90 градусов. Для удобства при работе с заготовками мастера могут придать дополнительные функциональные возможности своим наковальням. Например, приварить или вырезать квадратное отверстие для подкладного инструмента или шперака. Можно еще сделать круглое отверстие для фиксации, например, металлического прута при сгибании.

Шперак вставляется при необходимости иметь маленькую рабочую поверхность (мини-наковальню). Он состоит из цельнометаллического чекана с наконечниками с двух сторон и специальным подтоком. На шпераке удобно заниматься художественной и декоративной ковкой изделий.

Части наковальни

Рог является характерной выступающей деталью многих типов наковален (существуют и безрогие наковальни). Благодаря сужающейся (конусообразной) форме имеет бесконечное множество радиусов кривизны, что позволяет придавать заготовкам различные изгибы.

Квадратное отверстие с другой стороны от рога, в хвосте наковальни, служит для установки подкладного инструмента (нижников). За долгое время работы кузнец изготавливает множество удобных для него подкладных инструментов с квадратным хвостовиком, который вставляется в это отверстие.

Кроме квадратного существует еще одно (или более) круглое отверстие меньшего размера. На него кладут плоскую заготовку, когда требуется пробить в ней круглое отверстие. Из-за пластичности металла заготовки пробитое отверстие получается с выдавленными краями, и требует выравнивания.

Плоская горизонтальная рабочая поверхность наковальни — лицо (наличник) упрочнено термической обработкой. Несмотря на то что при ковке удары наносятся по разогретому и достаточно мягкому металлу, упрочнение лица необходимо. До девятнадцатого века наковальни делали из кованого железа, а лицо из упрочненной термической обработкой стали, приваривали. С течением времени на наиболее используемой, левой части лица наковальни возникали впадины. Наковальни из кованого железа имели отверстия под рогом и хвостом. В них вставлялись огромные клещи при перемещении наковальни в горн и обратно. Современные наковальни обычно отливаются из стали и не имеют таких отверстий. В процессе работы они не так сильно деформируются, как наковальни из кованого железа. При работе правши рог обычно размещается слева от него. На другой стороне наковальни, у левого (относительно кузнеца) края ее лица, ребро имеет малый радиус закругления (радиус кривизны). Оно используется для различных работ, о которых вы можете прочитать в книге.

Важно: нагретое железо окисляется, покрываясь твердой окалиной (Fe3O4). При ковке окалина осыпается на лицо наковальни и может оставить отметины на нижней стороне поковки

Поэтому в процессе работы желательно ее сдувать или сметать.

Высота наковальни

Из эргономических соображений очень важно правильно установить наковальню по высоте под себя. Если ваша наковальня установлена слишком высоко или слишком низко, то вы рискуете заработать проблемы со спиной. Для того чтобы определить правильную высоту, встаньте рядом с наковальней

Опустив руку  вдоль тела, положите ладонь на лицо наковальни. Если при этом ваша рука сгибается, то наковальня установлена слишком высоко, а если вы наклоняетесь, то она установлена слишком низко.

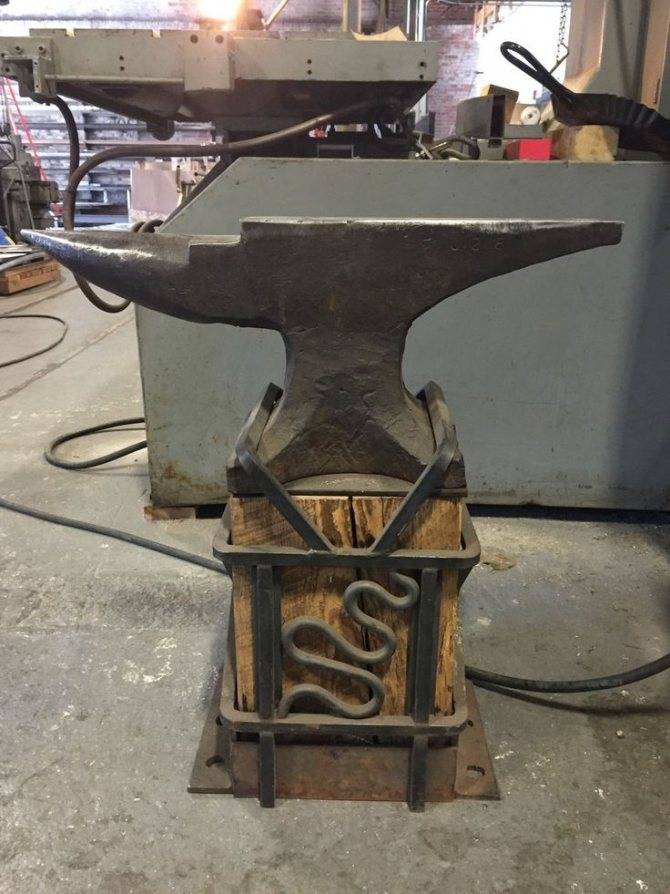

Основание (стул) наковальни

Многие наковальни снабжены чугунным основанием. Обычно они слишком низки, так как предназначены для использования в производстве, где молотобоец бьет кувалдой по подкладному инструменту на обрабатываемом металле. Такие основания усиливают шум, создаваемый наковальней.В сельских кузницах наковальня традиционно устанавливалась на чурбан из твердых сортов древесины (дуб, вяз, клен, береза), зарытый в земляной пол примерно на 50–60 см.В современных мастерских, где пространство обычно ограничено, удобно передвижное стальное основание. К такому основанию может привариваться полка для инструментов и приспособлений.

Конструктивные особенности наковальни

Конечно, можно не изготавливать точную копию такого приспособления и просто делать все работы на ровной металлической плите. Однако, для упрощения многих операций наковальня имеет свои особенности в конструкции. Приспособление состоит из следующих частей.

• Лицо.
• Рог.
• Лапы.
• Обода.

Лицевая часть наковальни — это ее плоская верхняя часть, на которой и производится основная масса всех кузнечных и слесарных работ. Для выполнения операций по прошивке заготовок или их гибки в этой части может иметься глухое отверстие.

Рог — может быть один (с одной стороны), или два (с двух сторон). Это конусообразный выступ с торцевой части наковальни. Назначение рогов — гибка, раскатка или свертка заготовок, по сути, используются как оправки. Если наковальня имеет два рога, то обычно второй имеет форму пирамиды для придания изделиям более сложных конфигураций.

Лапы предназначены для установки приспособления. В случае стационарного монтажа наковальни, в лапах предусмотрены отверстия для жесткой фиксации.

Обода — это зона на лицевой поверхности возле рога, служит для выполнения обжимок листового металла.

Также в некоторых видах наковален могут иметься слесарные тиски с противоположной рогу стороны. Это делается для удобства выполнения многих кузнечных операций.

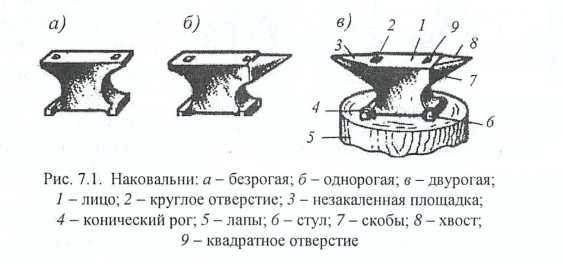

Устройство и типы наковален

В зависимости от наличия или отсутствия этих элементов, наковальни могут быть разных типов: безрогие, однорогие и двурогие.

Изготовление наковальни

Как сделать наковальню? Последовательность выполнения операций заключается в следующем. Вначале получается рог. Для этого один из торцов заготовки постепенно обрабатывается «болгаркой» до примерно конической поверхности, после чего шлифуется и заостряется до вида усечённого конуса. Затем острая часть подгоняется напильником. Аналогично механической обработкой получают и хвост.

Для настольной наковальни из швеллера вышеуказанные элементы изготовить невозможно, поскольку в составном варианте не окажется тела сечения, чтобы надёжно их закрепить.

Следующий этап – оформление своими руками опорных лап. Для наковальни из рельса потребности в этом нет, ибо подголовок уже имеет технологические выступы. Используя их, можно просверлить своими руками требующиеся для крепления крепёжные отверстия. В швеллерном профиле все отверстия высверливаются в условно нижней полке. Учитывая большой вес, длинная наковальня крепится шестью болтами, короткой — достаточно и четырёх. Для крепежа подойдут болты от М16 и выше.

Важный момент – установка наковальни в мастерской. Поскольку изделие при использовании испытывает значительные динамические колебания и вибрации, то под него следует установить деревянное основание, которое будет успешно гасить вибрации. Его можно изготовить из дубового пня или сухой деревянной колоды, причём соотношение высоты к размеру поперечного сечения должно быть не более 1,5:1. Вес колоды/пня должен превышать вес оснастки в сборе не менее, чем в 10 раз. Такой импровизированный шабот заглубляется в грунт не менее чем на половину высоты, выравнивается уровнем, после чего грунт тщательно утрамбовывается. При заливке бетонного основания следует перед установкой обработать древесину антисептиком.

Наковальня кузнеца, изготовленная своими руками, по долговечности не уступит профессиональным образцам.

Основной этап работы

Болгаркой спиливается верхний слой рельса и создается максимально ровная поверхность. Желательно установить на ней пластину с легированной стали и тщательно отшлифовать. Проверьте треугольником ровность углов наковальни. Это важный момент. Дальше приваривается рог с одной стороны и квадратный хвостовик с другой стороны.

Чтобы проверить гладкость и качество шлифовки рабочей части наковальни, нужно ее испытать. Для этого необходимо ударить по ее поверхности молотком или молотом. Если все сделано правильно, то молот должен отскочить от нее, как мяч. При этом слышится характерный звон, который держится долгое время. Если наковальня прошла проверку удачно, то можно приступать к следующему этапу работы, а, именно, правильно и надежно закрепить наковальню из рельса на основание.

Опора для наковальни

Существует несколько вариантов выполнения крепкого основания.

1. Если опора стационарная, то берется большой массивный пень из твердых пород дерева и вкапывается в землю. Чтобы он дольше прослужил, нужно взять и оббить его металлическими обручами. Для того, чтобы наковальня крепко держалась на пне, и не свалилась на ногу кузнецу при первом же ударе, нужно приварить к нижней части рельса куски арматуры, согнутые под прямым углом, буквой Г. Получившиеся лапы ставят на пень и вбиваются в него, но не плотно.

2. Следующий вариант для опоры делают из металлической бочки, вкопанной в землю. Засыпается пень или металлическая сварная рамка песком, заполняя весь объем бочки. Это уличный вариант для основания наковальни. Высоту пня или металлической бочки кузнецы выставляютс учетом своего роста. В момент удара по заготовке, рука мастера должна находиться на уровне горизонтальной плоскости.

3. Если наковальня будет переносная, то для нее необходима сварная металлическая основа с ребрами жесткости, чтобы она могла выдерживать удары разной мощности. Можно ее облагородить и оббить деревянным ящиком с кармашками для разных клещей и молотков.

Дополнительные функции

При изготовлении наковальни своими руками и кузнец, и слесарь, и домашний мастер могут продумать и дополнить изготовленную вещь приятными деталями. Например, сделать площадку для прошивок отверстий под заклепки. Не бесполезным элементом будет расчерчивание линейки с делениями. Тогда не нужно будет каждый раз вымерять поковки. Они будут все одинаковой длины. В этом прелесть самодельной наковальни, что она может отвечать всем требованиям мастера.

Самостоятельно сделанная наковальня пригодится не только профессиональным кузнецам, но и простым любителям кузнечного дела, которые хотят проявить свою фантазию и умения в оформлении загородного участка или дачи.

Ручной поддерживающий инструмент для ручной ковки и ковки на молотах

Основным поддерживающим инструментом при ручной ковке и ковке на молотах являются клещи с разнообразной геометрией губок (рис. 23). Их применяют для захвата, удержания, вращения и перемещения заготовок и поковок в процессе их ковки. Практикой выработаны рациональные виды клещей применительно к габаритным размерам и профилям обрабатываемых заготовок и характеру выполняемых операций.

Рис. 23. Кузнечные клещи: с продольными губками (а – прямоугольными; б – квадратными; в – цилиндрическими; г – коническими); с поперечными губками (д – квадратными отогнутыми; е – плоскоокруглыми; ж – отогнутыми; з – плоскими; и – прямоугольными; к – острыми)

Традиционно клещи состоят из двух половин, каждая из которых имеет с одной стороны ручку, а с другой – губку. Каждая половина клещей закреплена на общей оси. Для лучшей фиксации заготовок профиль обеих губок клещей должен соответствовать форме захватываемого конца заготовки и контактировать с ним по максимальной длине губок. (При необходимости для обеспечения лучшего соприкосновения губок клещей с заготовкой их нагревают для повышения пластичности, охватывают ими холодную заготовку и обжимают губки по заготовке ударами молотка.)

Клещи должны иметь свободное, без заеданий вращение рукояток на общей оси, точное совпадение губок при сжатом состоянии клещей, а ручки клещей должны располагаться в одной плоскости. Не допускается наличия трещин, складок и надрубов. Для повышения надежности фиксации заготовки в клещах их ручки во время работы охватывают различными кольцами или С- и S-образными крючками.

Во время работы клещи периодически охлаждают в воде. Различные типы клещей изготавливают в соответствии с ГОСТ 11385–75 или по ГОСТ 11395–75 ковкой из Ст 3 и сталей 15, 20, 25, т.е. сталей, не закаливающихся при их нагреве во время работы (с содержанием углерода  0,25 %).

Для транспортирования и манипуляций как при нагреве, так и при ковке крупногабаритных, тяжелых заготовок и поковок используют различные устройства: манипуляторы, приспособления или подъемно-транспортное оборудование кузнечного цеха.

Факторы, которые следует учитывать при покупке наковальни

Наковальни имеют те же характеристики. Однако покупка наковальни требует значительного внимания к некоторым деталям, которые могут сделать или сломать ваш кузнечный проект

Вы должны знать, на что обращать внимание, прежде чем принимать решение. Вот некоторые важные соображения, о которых следует помнить

Материалы

Материал наковальни определяет ее характеристики и долговечность. В свое время наковальни делали из каменных плит, железа и бронзы. В настоящее время сталь является наиболее часто используемым материалом для наковальни. Сталь становится популярным выбором, поскольку она обладает хорошими свойствами и может производиться оптом. Поэтому стальные наковальни являются наиболее распространенными и предпочтительными.

Еще один известный материал наковальни – чугун. Чугунные наковальни имеют тенденцию быть хрупкими и могут не иметь прочной поверхности по сравнению со стальными наковальнями. Это означает, что вы не можете ударить по чугунной наковальне так сильно, как по стальной наковальне.

Предполагаемое использование

То, как вы хотите использовать наковальню, определяет ее тип и материал, который нужно выбрать. Например, если вы хотите использовать наковальню, чтобы сделать что-то для себя, вы можете подумать о меньших и более доступных.

Однако, если вам нужна наковальня для промышленного применения, вам следует выбрать более индивидуальные и специализированные опции. Эти типы более универсальны и, как правило, служат для самых разных целей.

Вес, форма и размер

Форма и размер важны, потому что они могут помочь вам определить возможное использование. Например, размер наковальни определяет размер материала, который вы хотите выковать, и другого оборудования, которое вы будете использовать в процессе.

С другой стороны, вес наковальни определяет удобство использования. Например, самая легкая в использовании наковальня часто бывает самой тяжелой. Его форма будет варьироваться в зависимости от предполагаемого использования.

Цена

Стоимость наковальни очень важна, особенно если у вас ограниченный бюджет. В большинстве случаев цена наковальни будет зависеть от ее материала и размера.

Типы и виды наковален

Виды наковален, их форма и вес могут существенно различаться.

Их разделяют на несколько категорий по указанным выше критериям, а именно:

• безрогие – массивные инструменты с большим весом, значение которого находится в интервале 96 – 210 кг;
• однорогие – располагают только одним конусовидным рогом, их вес варьируется от 70 до 210 кг;
• двурогая наковальня – устройство массой от 100 до 270 кг;
• однорогая консольная;
• шпераки – мини наковальни весом до тридцати килограмм.

Выбор наковальни для ручной ковки делают исходя из работ, которые планируется выполнять. Более тяжелые модели отлично подойдут в работе с габаритными и массивными заготовками. Простые, более легкие варианты с одним рогом хороший выбор в работе с малогабаритными конструкциями.

Легкие модели подойдут для мелких работ дома. Если необходимо сделать какую-либо самоделку, лучшего варианта не найти.

Важным критерием является и тип выполняемых работ. Тут следует решить, какой вариант подойдет лучше: двурогая или однорогая модель. Кроме того наковальни могут иметь дополнительные элементы, например, тиски, позволяющие выполнять работы в одиночку.

Стоит обращать внимание на наличие отверстий, используемых для размещения молотков, кувалды. Небольшие по размеру и весу шпераки широко используются в ювелирном деле

В данной сфере изделия не требуют серьезной ударной обработки, поэтому и инструмент им необходим соответствующий

В данной сфере изделия не требуют серьезной ударной обработки, поэтому и инструмент им необходим соответствующий

Небольшие по размеру и весу шпераки широко используются в ювелирном деле. В данной сфере изделия не требуют серьезной ударной обработки, поэтому и инструмент им необходим соответствующий.

Чертеж наковальни для изготовления своими руками.

Достаточно часто приспособления для выполнения ювелирных работ производятся по индивидуальному заказу. Они располагают различными функциональными элементами, необходимыми в решении определенных задач.

Иногда одной наковальни может оказаться мало. В больших мастерских целесообразно иметь в наличии два варианта приспособлений: одно стационарное, а второе переносное.

Не стоит забывать и о правильной установке. От этого напрямую зависит качество работы

Невзирая на все, данное приспособление обладает немаленьким весом, его установке следует уделить должное внимание

Падение и опрокидывание – частые проблемы, возникающие вследствие неправильного монтажа. Кроме того, подставка должна выполнять свои прямые функции: помимо надежной фиксации приспособления необходимо обеспечение гашения ударов молотом.

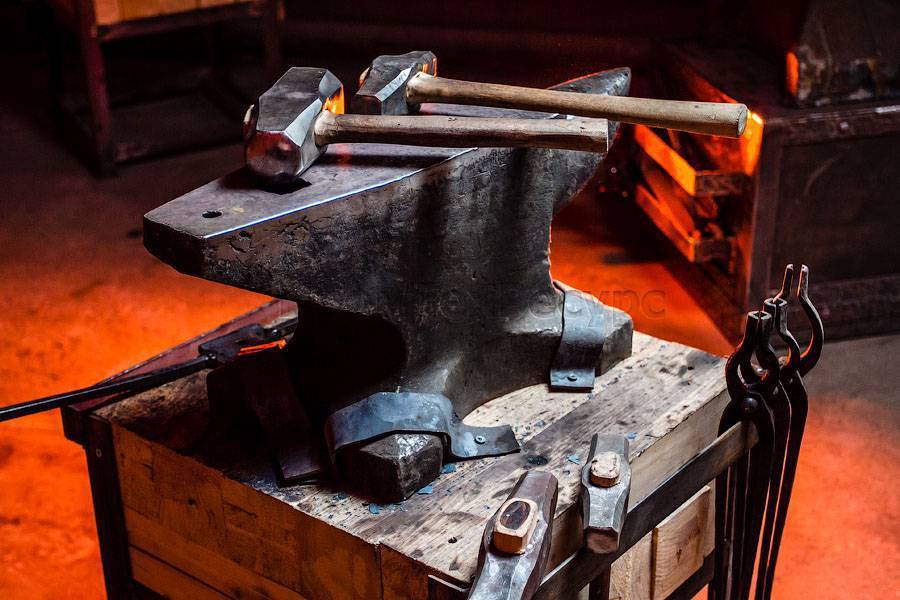

Деревянный чурбак – наиболее часто используемый тип подставки. Его диаметр обычно колеблется в пределах от 500 до 600 мм. Используются твердые породы дерева. К ним относятся дуб, береза, ясень и др.

Высота монтажа определяется ростом мастера. Чтобы деревянная подставка не создавала дополнительных ненужных вибраций, ее закапывают в яму глубиной более полуметра. Дно ямы утрамбовывают песчаной подкладкой.

Важно, чтобы стул был установлен горизонтально. Данный параметр легко проверяется с помощью уровня

Если покупка наковальни не по карману, тогда ее можно заменить самодельным устройством

Его можно сделать, например, из рельса, швеллера или двутавровой балки

Если покупка наковальни не по карману, тогда ее можно заменить самодельным устройством. Его можно сделать, например, из рельса, швеллера или двутавровой балки.

Такие приспособления, сделанные собственными руками, прослужат не один десяток лет. Однако не стоит думать, что они способны полноценно заменить настоящий, профессиональный инструмент. Ручные наковальни не позволят сделать работу такого же качества, как производственные модели.

В таком случае важно понимать: заводской вариант, произведенный по технологии литья, будет существенно лучше самоделок. В его конструкции имеются все необходимые составляющие с закаленной поверхностью

Кроме того, в указанной модели рог имеет правильную форму, необходимую, например, в искусной фигурной ковке

Заводская модель прослужит довольно долго

Кроме того, в указанной модели рог имеет правильную форму, необходимую, например, в искусной фигурной ковке. Заводская модель прослужит довольно долго.

Выводы

Есть много предметов оборудования, которые кузнец никогда не может пропустить. Помимо кузницы, молотка, щипцов и других необходимых инструментов, наковальня просто необходима.

Большинство людей думают, что все наковальни одинаковые. Как бы это ни казалось правдой, эти устройства предназначены для разных целей и могут различаться по качеству. Кроме того, наковальни обладают широким набором функций, которые могут отличаться от одной марки к другой. Следовательно, вы должны знать, что делает наковальню лучше другой на рынке. Этот пост должен помочь вам принять осознанное решение, если вы хотите купить наковальню.
