Кулачковый механизм: схема, применение, эксцентриситет

Типы кулачков: на основе движения последователя

Следующее движение можно классифицировать как,

• Dwell – Нет движения к последователю.
• Rise or Ascend – последователь движется вверх.
• Возврат или спуск – последователь движется вниз.

Профиль кулачка управляет длиной и величиной подъема, опускания или задержки в механизме следящего кулачка. Следовательно, по движению ведомого кулачки можно классифицировать.

За счет правильной конструкции профиля кулачка можно достичь любой комбинации выдержки, подъема или возврата. В каждом цикле фолловер возвращается в исходное состояние. Следовательно, если есть подъем, то в профиле кулачка автоматически будет равное количество спуска.

Некоторые комбинации:

• Подъем, остановка, обратная камера
• Подъем, Возврат, Подъем кулачка
• Задержаться, подняться, задержаться, вернуться, задержаться на камере

Преимущества бесконтактных моделей

Главным преимуществом бесконтактных выключателей является экономия электричества. Электроэнергия не тратится в случае отсутствия людей в помещении. Человеку не нужно принимать участие, чтобы включить или выключить свет. Следовательно, использование таких моделей считается комфортным.

Техническая простота является плюсом стандартных контактных выключателей, но есть некоторые минусы:

1. Маленький ресурс при применении максимальной нагрузки. Если контакты размыкаются, возникает искра, что вызывает поломку выключателя. При наличии постоянного тока устранить аварию поможет конденсатор, имеющий параллельное подключение к контактам. При наличии в сетях переменного тока понадобится тугоплавкая напайка из вольфрама.
2. Минусом контактного устройства считается сильная чувствительность к пыли и грязи. Это вызывает нарушение электрической цепи. Далее происходит снижение взаимодействия контактов, а в итоге — перегрев и поломка.

Огромный выбор дает возможность найти элемент для использования в конкретном случае. Если нужно реализовать сенсорное управление, подойдет емкостный выключатель, а для использования в загрязненных условиях лучше выбрать индуктивный вариант.

Преимущества бесконтактных моделей

Главным преимуществом бесконтактных выключателей является экономия электричества. Электроэнергия не тратится в случае отсутствия людей в помещении. Человеку не нужно принимать участие, чтобы включить или выключить свет. Следовательно, использование таких моделей считается комфортным.

Техническая простота является плюсом стандартных контактных выключателей, но есть некоторые минусы:

1. Маленький ресурс при применении максимальной нагрузки. Если контакты размыкаются, возникает искра, что вызывает поломку выключателя. При наличии постоянного тока устранить аварию поможет конденсатор, имеющий параллельное подключение к контактам. При наличии в сетях переменного тока понадобится тугоплавкая напайка из вольфрама.
2. Минусом контактного устройства считается сильная чувствительность к пыли и грязи. Это вызывает нарушение электрической цепи. Далее происходит снижение взаимодействия контактов, а в итоге — перегрев и поломка.

Огромный выбор дает возможность найти элемент для использования в конкретном случае. Если нужно реализовать сенсорное управление, подойдет емкостный выключатель, а для использования в загрязненных условиях лучше выбрать индуктивный вариант.

Степень свободы кулачка и ведомого

Степень свободы кулачка и толкателя всегда должна быть вариант.

Степень свободы указывает количество независимых переменных, определяющих движение системы. Степень свободы 1 означает, что нам нужна одна независимая переменная для описания движения. Это означает, что перемещение между ссылками возможно только в одном направлении. Если мы повернем кулачок, толкатель будет только совершать возвратно-поступательные движения; он не будет совершать возвратно-поступательные движения и колебаться вместе.

Ограничения предусмотрены, чтобы гарантировать, что степень свободы системы равна единице.

Виды кулачковых пар

Разработано множество различных видов кулачковых механизмов. Они объединяются по разным признакам.

• приводящие исполнительный орган в движение по определенной траектории;
• обеспечивающие простое перемещение (линейное или качающее) толкателя на заданное расстояние.

По пространственной конфигурации:

• плоские, все траектории лежат в одной плоскости;
• пространственно кулачковый механизм, двигается по сложным траекториям.

По типу толкательного механизма различают:

По траектории его движения:

• линейная;
• качающееся;
• вращение (винтовое движение).

Кулачковый механизм с роликовым толкателем по признаку смещения осей подразделяется на:

• аксиальные (ось вращения диска находится в плоскости толкателя)
• дезаксиальные оси вращения и линия движения толкателя разнесены в пространстве.

Дистанцию такого разнесения называют дезаксиалом (e).

Кулачковые регулировочные механизмы часто строятся по дезаксиальной схеме.

Достоинства кулачковых механизмов

Основным преимуществом устройства считается его способность реализовать весьма сложные пространственные траектории движения толкателя. Кроме того, движение можно строго регулировать по временным фазам, зависящим от угла поворота ведущего вала. При этом конструкция его весьма проста в работе и обслуживании.

Еще одним важным преимуществом конструкции над, скажем, электронными системами управления с электрическим или гидравлическим приводом, является ее исключительная надежность

Это очень важно в тех конструкциях, где требуется достичь точного многократного повторения одних и тех же движений, таких, как двигатель или швейная машинка

Кулачковый механизм

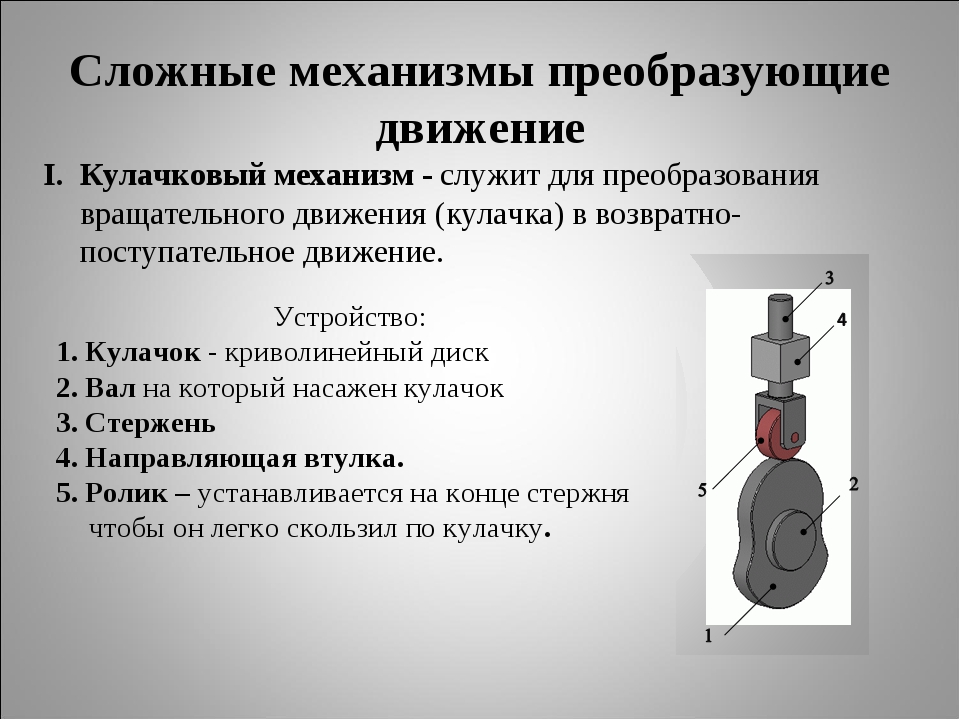

Кулачок — деталь кулачкового меха­низма с профилированной поверхностью скольжения, чтобы при своем вра­щательном движении передавать сопряженной детали (толкателю или штанге) движение с заданным законом изменения скорости. Геометричес­кая форма кулачков может быть различной: плоской, цилиндрической, ко­нической, сферической и более сложной.

Кулачковые механизмы — преобразующие механизмы, изменяющие ха­рактер движения. В машиностроении широко распространены кулачковые ме­ханизмы, преобразующие вращательное движение в возвратно-поступательное и возвратно-качательное. Кулачковые механизмы (рис. 39 и 40), как и дру­гие виды механизмов, подразделяют на плоские и пространственные.

Кулачковые механизмы применяют для выполнения различных опера­ций в системах управления рабочим циклом технологических машин, стан­ков, двигателей и т. д. Основным элементом системы газораспределения двигателя внутреннего сгорания является простейший кулачковый меха­низм, изображенный на рис. 39, I. Механизм состоит из кулачка 1, штанги 2, связанной с рабочим органом, и стойки, поддерживающей в пространстве звенья механизма и обеспечивающей каждому звену соответствующие сте­пени свободы. Ролик 3, устанавливаемый в некоторых случаях на конце штанги, не влияет на закон движения звеньев механизма. Штанга, соверша­ющая поступательное движение, называется толкателем 2, а враща­тельное — коромыслом 4 (рис. 39, II). При непрерывном движении ку­лачка толкатель совершает прерывное поступательное, а коромысло — пре­рывное вращательное движения.

Обязательным условием нормальной работы кулачкового механизма яв­ляется постоянное касание штанги и кулачка (замыкание механизма). За­мыкание механизма может быть си­ловым и геометрическим. В первом случае замыкание обычно обеспечи­вается пружиной 5 (рис. 39, III), при­жимающей штангу к кулачку, во вто­ром — конструктивным оформлени­ем толкателя, особенно, его рабочей поверхности. К примеру, толкатель с плоской поверхностью (рис. 39, III) касается кулачка разными точками, потому его применяют только в слу­чае передачи малых усилий.

В машинах легкой промышленнос­ти для обеспечения весьма сложного взаимосвязанного движения деталей, наряду с простейшими плоскими, применяют пространственные кулачковые механизмы. В пространственном кулачковом механизме можно увидеть ти­пичный пример геометрического замыкания — цилиндрический кулачок с профилем в виде паза, в который входит ролик толкателя (рис. 40,I).

При выборе типа кулачкового механизма стараются остановиться на при­менении плоских механизмов, имеющих значительно меньшую стоимость по сравнению с пространственными, и во всех случаях, когда это возможно, используют штангу качающейся конструкции, так как штангу (коромысло) удобно устанавливать на опоре с применением подшипников качения. Кроме того, в этом случае габаритные размеры кулачка и всего механизма в целом могут быть меньше.

Изготовление кулачковых механизмов с коническими и сферическими кулачками (рис. 40, II и III) является сложным техническим и технологи­ческим процессом, а потому и дорогим. Поэтому такие кулачки применяют в сложных и точных приборах.

Кулачковые механизмы служат для преобразования движения кулачка в движения толкателя по вполне определенному закону.

Данный вид механизмов характеризуется наличием высшей пары 4 класса.

Основным преимуществом кулачковых механизмов является то, что при небольшом количестве звеньев (фактически механизм имеет три основных звена – кулачок, толкатель, стойку) можно получить практически любой закон движения на выходе. Для этого надо только правильно спрофилировать кулачок.

Как создать кулачок и последователя?

Здесь мы обсуждаем производственную технологию, используемую для изготовления кулачка и толкателя.

Первоначально мы должны спроектировать кулачок и толкатель и изучить действующие силы, вызванные напряжением, максимальную нагрузку, которую может выдержать пара толкателей кулачка и т. Д. Как правило, программное обеспечение SolidWorks используется для разработки механизма кулачка и толкателя.

Для изготовления термопластов применяется ударное формование.

Для металлических кулачков используются самые разные технологии изготовления. Для изготовления кулачка используются обычные методы производства, такие как шлифование, фрезерование, холодная штамповка и т. Д. Для высокой точности используется обработка с ЧПУ. Методы порошковой металлургии также используются во многих ситуациях.

Типы кулачков: по форме

Это наиболее часто используемый кулачок. Его вырезают из металлического диска или пластины до заранее запланированной формы в соответствии с требованиями.

С помощью пластинчатого кулачка можно объяснить многие важные параметры кулачка, такие как базовая окружность, угол давления, шаг наклона и т. Д.

.

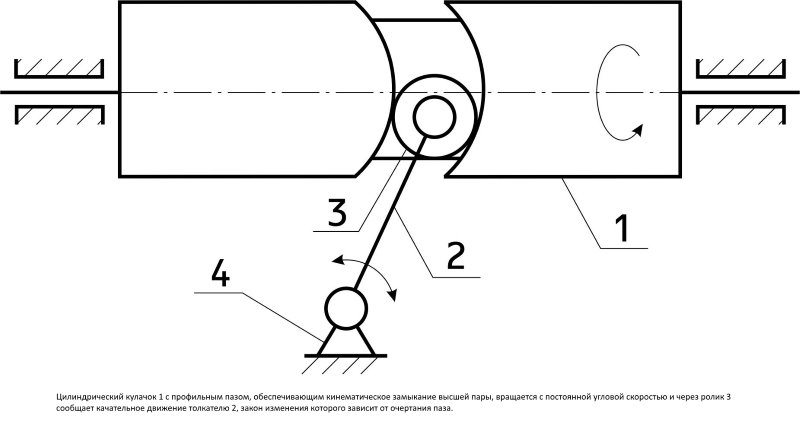

Цилиндрическая камера

Кулачок цилиндрической формы. На поверхности цилиндра вырезается канавка, и толкатель перемещается внутри канавки. Цилиндр вращается, и толкатель соответственно колеблется.

Клин кулачок

На рисунке показан клиновой кулачок. Кулачки клина имеют клин заданной формы, который совершает возвратно-поступательное движение и приводит к возвратно-поступательным движениям или колебаниям толкателя.

Сферический кулачок

Сферический кулачок похож на цилиндрический кулачок; Единственное отличие состоит в том, что паз прорезается на сфере, а не на цилиндре.

Глобоидный кулачок

Глобоидный кулачок также похож на цилиндрический кулачок; Единственное отличие – роща вырезана по шаровидной форме.

Сопряженный или двойной кулачок

Сопряженный кулачок состоит из двух дисковых кулачков, скрепленных между собой болтами. Этот тип используется для очень тихой работы.

Установка машины на фундаменте

Установка машины на фундаменте сопровождается выверкой ее в горизонтальной и вертикальной плоскости. Это связано с тем, чтобы обеспечить устойчивость конструкции, исключить опрокидывание машины или самопроизвольное перемещение рабочих органов под силой их тяжести. Требуемая точность установки машины в горизонтальной или вертикальной плоскости может быть в пределах от 0,04 до 0,02 мм/м в зависимости от технологического назначения машины.

Для установки машин на фундаменте применяют клиновые опоры (рис. 17, а). Эти опоры обеспечивают жесткую связь машины с фундаментом и выверку ее положения в пространстве с заданной точностью. После выверки машину крепят к фундаменту.

В тех случаях, когда внешние вибрации мешают работе станка или машины или когда работа машины сопровождается вибрациями, которые могут передаваться через фундамент, применяют для установки и выверки станка или машины на фундаменте виброгасящие или виброизолирующие опоры с резинометаллическим элементом (рис. 17, б). Их используют в качестве активной и пассивной виброизоляции металлорежущих станков и прочего промышленного оборудования.

Конкретные требования к установке, методы выверки и требования к креплению станка или машины на фундаменте приводят в руководстве по эксплуатации.

Рис. 17. Опоры для установки станков и машин на фундаменте: а — клиновая; б — виброопора

Просмотров: 307

Основные параметры кулачкового механизма

Наиболее важными параметрами устройства, определяющими его рабочие качества, служат:

• наибольший ход толкателя (ход плеча коромысла);
• наибольшая скорость поступательного перемещения;
• траектория исполнительного органа.

Кроме того, в расчете участвуют и такие характеристики, как:

• скорость вращения приводного вала;
• заданное усилие на исполнительном органе;
• период работы, у большинства схем принимается равным полному обороту вала (2π);
• фазовыми углами Θ

Фазовые углы различаются на следующие:

• фаза удаления Θу – угол, при повороте вала на который происходит максимальное перемещение толкателя между его крайними положениями;
• фаза верхнего стояния Θв.в- угол максимального удаления толкателя от оси кулачка;
• фаза сближения Θс соответствует перемещению толкателя из дальнего в ближнее положение, противоположна по смыслу фазе удаления, но не обязательно равна ей по величине;
• фаза нижнего стояния Θ н.в – соответствует минимальному удалению и по смыслу противоположна Θ в.в.

Если сложить все фазовые углы, должна получиться полная окружность

Θ = Θу + Θв.в + Θс + Θн.в =2π.

Рабочий ход складывается из первых трех фаз:

Θр.х= Θy+ Θв.в+ Θс.

Холостой ход образуется из фазы нижнего стояния:

Θх.х= Θн.в.

Каждой фазе работы ставится в соответствие один из профильных углов Σ: Σу; Σв.в; Σс; Σн.в.

Обычно фазовый и профильный угол для каждого состояния не равны между собой

Θ ≠ Σ.

Расчет кинематики кулачкового устройства базируется на линейных и угловых размерах его компонентов. Соотношение между ними называют законом выходного звена кинематической схемы.

Его выражают как функцию от текущего угла поворота вала, он учитывает все свойства структуры системы и ее проектных характеристик: S =f(Θ), где Θ – угол поворота ведущего вала. Закон выходного звена можно получить двумя методами:

• расчетно-аналитическим;
• графоаналитическим.

Расчетно-аналитический способ существенно более точен, но требует сложных расчетов. Его используют как основной при проектировании ответственных механизмов.

Графоаналитический способ вычисления закона проще в исполнении и значительно более нагляден. Его используют для простых устройств и как способ предварительной оценки пред проведением расчетно- аналитических вычислений.

С развитием средств вычислительной техники и программного обеспечения сложности расчетно- аналитического метода отошли в прошлое. Средства трехмерного параметрического моделирования и кинематической симуляции, предлагаемые всеми ведущими производителями программных продуктов семейства CAD- CAE, позволяют одновременно проводить графическое моделирование и аналитические расчеты, существенно облегчая работу конструктора.

Классический графоаналитический способ реализуется:

• построением кинематических диаграмм;
• формированием кинематических планов с применением заменяющего механизма.

Чертеж его представляет собой упрощенную модель, содержащую лишь низшие пары. Их отличительное свойство заключается в том, что они обладают в фиксированных положениях ведущего звена теми же значениями координат, скорости и ускорения, как и у моделируемых ими компонентов высшей пары.

Во время построения упрощенной модели следует следить за тем, чтобы сохранялись законы движения ведущего и ведомого элементов кулачкового устройства, а также относительное положение их осей.

Пара высшего порядка моделируется связанной двойкой низших пар. Вследствие этого в схеме возникает фиктивное третье звено, а вместо схемы кулачковых механизмов подставляют эквивалентную схему рычажной системы.

Обычно функция движения выходного звена имеет вид второй производной расстояния по углу положения вала либо по времени. Тогда она имеет физический смысл ускорения, и для графического моделирования применяют способ построения кинематических диаграмм.

Достоинства кулачковых механизмов

Основным преимуществом устройства считается его способность реализовать весьма сложные пространственные траектории движения толкателя. Кроме того, движение можно строго регулировать по временным фазам, зависящим от угла поворота ведущего вала. При этом конструкция его весьма проста в работе и обслуживании.

Такой функциональности весьма сложно, а в ряде случаев- просто невозможно достичь с применением других типов механических конструкций.

Еще одним важным преимуществом конструкции над, скажем, электронными системами управления с электрическим или гидравлическим приводом, является ее исключительная надежность

Это очень важно в тех конструкциях, где требуется достичь точного многократного повторения одних и тех же движений, таких, как двигатель или швейная машинка

МАТЕРИАЛЫ,ПРИМЕНЯЕМЫЕ ДЛЯ ДЕТАЛЕЙ МЕХАНИЗМА ГАЗОРАСПРЕДЕЛЕНИЯ

Распределительные валы изготовляют из легированных сталей 15Х, 15НМ и 12ХНЗА, или из углеродистых сталей 40 и 45, или из чугуна. Кулачки и шейки стальных распределительнных валов подвергаются цементации с последующей закалкой или поверхностной закалке, а чугунных — отбеливанию.

Для распределительных шестерен применяют сталь 20 и 45 или серый чугун. Для уменьшения шума при работе зубья шестерни делают косыми, а шестерню изготовляют из текстолита (при стальной ступице).

Толкатели изготовляют из легированных сталей 15Х, 20Х 12ХНЗА и 18ХНЗА, из стали 45 с последующей поверхностной закалкой. В некоторых двигателях толкатели делают из отбеливающихся чугунов. Твердость рабочих торцов толкателя не должна быть ниже HRC 54—56.

Выпускные клапаны в карбюраторных двигателях изготовляют из сталей ЭСХ8, Х9С2, Х10СМ, Х12Н7С, ЭН107 и ЭЯ2. С целью экономии жаропрочные материалы в ряде двигателей применяют только для головок клапанов, а стержни делают из сталей 40Х или 40ХН, затем эти детали сваривают. Для повышения коррозионной стойкости выпускных клапанов и уменьшения износа рабочей поверхности на нее и на головку клапана со стороны цилиндра наплавляют слой твердого сплава ВЗК (на кобальтовой основе), сормайта (на железной основе) или стеллита (60% Niи 15% Сг) толщиной 1,5—2,5 мм.

Для впускных клапанов применяют хромистую и хромони-келевую сталь 40Х, 40ХН, 50ХН, 37С и 40ХНМА.

Седла клапанов изготовляют из серых перлитовых чугунов СЧ 24—48, стали 45. В некоторых случаях седла клапанов отливают из отбеливающихся чугунов, при этом седла хорошо противостоят ударной нагрузке и химическому воздействию газов. Кроме того, обработка точно отливаемых колец для седел сводится только к шлифованию, без обтачивания и притирки.

Направляющие втулки изготовляют из чугуна или из алюминиевой бронзы.

Для пружин применяют специальную пружинную проволоку диаметром 3—5 мм из сталей СОГ, 65Г, 50ХФХ и П1.

Детали крепления тарелки, пружины и стержня клапана (сухари, чеки) изготовляют из сталей 40, 45, 12НЗА и чугуна СП-4Ф и др.

Коромысла штампуют из углеродистых сталей 20 и 30. Применяют также легированные стали 20ХНЗА, 12ХЗА, ЭИ274 и др. Ударной части коромысла с помощью термической обработки придается высокая твердость.

Источник

Типы и устройство пакетников

Для контроля поступающей электроэнергии применяют три вида пакетных выключателей:

1. открытый, предназначенный для установки в сухих местах. Очень быстро выходит из строя при попадании пыли и влаги. Поэтому, их монтируют в специальные щитки, ящики;
2. закрытый имеет внешний корпус. Оболочка служит защитой от пыли и влаги и даёт возможность устанавливать такой пакетник не только в защищённых местах;
3. герметичный с композитным противовлажным корпусом, которому не страшны ни снег, ни дождь. Подходит для монтажа со стороны улицы.

Кроме климатического исполнения, существует ещё несколько видов классификации:

• вид крепления. Производители предлагают крепление с помощью скобы (передней, задней), фронтального фланца. А так же за корпус в разных положениях (спереди, сзади);
• способ соединения проводников. Можно выбрать с любой стороны;
• число положений коммутации, варьирующее от 2 до 12;
• способ закрепления механизма в коммутационном положении.

Основные конструктивные части пакетника:

• подвижный контакт;
• диск с вырезом для вставки контактов;
• вставки в диск в виде ножей;
• шпильки для крепления всего устройства;
• пружинный механизм с подвижными контактами из изоляционного материала;
• рукоятка для контроля за работой системы;
• корпус.

С противоположных сторон корпуса располагаются клеммы так, чтобы однофазные находились на разных сторонах. Питающие кабели и провода к потребителю разведены в разные стороны, что облегчает облегчение.

Рукоятка имеет возможность вращаться на 90 градусов.

Назначение и область применения

Кулачковый механизм превращает вращение в линейное перемещение малой амплитуды. На практике это короткое линейное движение используется для выполнения следующих операций:

• сцепление или расцепление частей механизма;
• открытие или закрытие клапана;
• возвратно- поступательно движение какого-либо исполнительного органа изделия;
• повторение исполнительным органом наперед заданной в конфигурации поверхности кулачка сложной пространственной траектории.

Эти операции находят применение в следующих устройствах и системах:

• управление клапанами двигателей внутреннего сгорания;

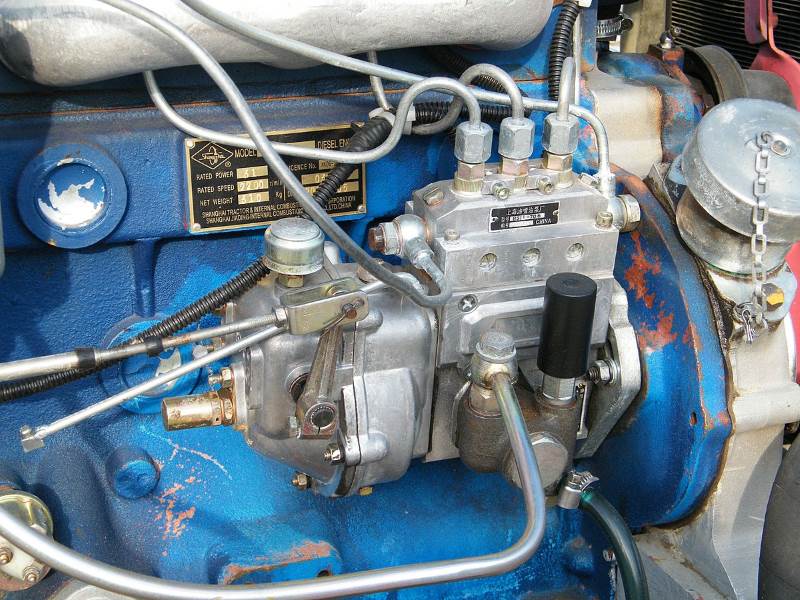

• топливные и масляные насосы;
• приводы гидравлических и пневматических тормозных систем;
• распределитель зажигания в устаревшем карбюраторном двигателе;
• привод перемены передач в трансмиссиях мотоциклов и другого двухтактного транспорта;
• швейные машины;
• музыкальные механизмы: механический орган, шарманка, шкатулка и т. п.;
• транспортно- технологические машины;
• таймеры с механическим приводом;
• сельскохозяйственные механизмы, комбайны, осуществляющие уборку и сортировку корнеплодов или злаков;

Кроме того, широчайшая область использования кулачковых пар лежит там, где требуется не погасить, а, наоборот, создать вибрацию. Они находят применение в вибромашинах, служащих для уплотнения грунта или бетонных полов в строительстве. Горная техника, используемая при добыче рудных материалов, также производит сортировку тонких фракций на вибростолах, приводимых в движение кулачковыми парами.

Еще одна важная сфера применения – точные измерительные приборы и средства механической и электромеханической автоматизации. Контактный манометр и многие другие прецизионные приборы широко используют кулачковые пары для передачи вращения стрелки на шток, замыкающий контактные группы.

Используются кулачковые устройства в малых и средних металлообрабатывающих станках для переключения передач, периодического перемещения рабочих органов.

В производственных технологических установках в химической, пищевой и фармацевтической промышленности устройства используются для дозированной подачи сыпучего сырья к месту дальнейшей переработки.

Несмотря на стремительное совершенствование электронных средств управления, старая проверенная кулачковая пара уверенно удерживает свои позиции там, где требуется многократно повторять однообразные движения с высокой точностью.

Источник

Виды кулачковых пар

Разработано множество различных видов кулачковых механизмов. Они объединяются по разным признакам.

• приводящие исполнительный орган в движение по определенной траектории;
• обеспечивающие простое перемещение (линейное или качающее) толкателя на заданное расстояние.

По пространственной конфигурации:

• плоские, все траектории лежат в одной плоскости;
• пространственно кулачковый механизм, двигается по сложным траекториям.

По типу толкательного механизма различают:

По траектории его движения:

• линейная;
• качающееся;
• вращение (винтовое движение).

Кулачковый механизм с роликовым толкателем по признаку смещения осей подразделяется на:

• аксиальные (ось вращения диска находится в плоскости толкателя)
• дезаксиальные оси вращения и линия движения толкателя разнесены в пространстве.

Дистанцию такого разнесения называют дезаксиалом (e).

Кулачковые регулировочные механизмы часто строятся по дезаксиальной схеме.

Назначение и область применения

Кулачковый механизм превращает вращение в линейное перемещение малой амплитуды. На практике это короткое линейное движение используется для выполнения следующих операций:

• сцепление или расцепление частей механизма;
• открытие или закрытие клапана;
• возвратно- поступательно движение какого-либо исполнительного органа изделия;
• повторение исполнительным органом наперед заданной в конфигурации поверхности кулачка сложной пространственной траектории.

Эти операции находят применение в следующих устройствах и системах:

• управление клапанами двигателей внутреннего сгорания;
• топливные и масляные насосы;
• приводы гидравлических и пневматических тормозных систем;
• распределитель зажигания в устаревшем карбюраторном двигателе;
• привод перемены передач в трансмиссиях мотоциклов и другого двухтактного транспорта;
• швейные машины;
• музыкальные механизмы: механический орган, шарманка, шкатулка и т. п.;
• транспортно- технологические машины;
• таймеры с механическим приводом;
• сельскохозяйственные механизмы, комбайны, осуществляющие уборку и сортировку корнеплодов или злаков;

Кроме того, широчайшая область использования кулачковых пар лежит там, где требуется не погасить, а, наоборот, создать вибрацию. Они находят применение в вибромашинах, служащих для уплотнения грунта или бетонных полов в строительстве. Горная техника, используемая при добыче рудных материалов, также производит сортировку тонких фракций на вибростолах, приводимых в движение кулачковыми парами.

Еще одна важная сфера применения – точные измерительные приборы и средства механической и электромеханической автоматизации. Контактный манометр и многие другие прецизионные приборы широко используют кулачковые пары для передачи вращения стрелки на шток, замыкающий контактные группы.

Используются кулачковые устройства в малых и средних металлообрабатывающих станках для переключения передач, периодического перемещения рабочих органов.

В производственных технологических установках в химической, пищевой и фармацевтической промышленности устройства используются для дозированной подачи сыпучего сырья к месту дальнейшей переработки.

Несмотря на стремительное совершенствование электронных средств управления, старая проверенная кулачковая пара уверенно удерживает свои позиции там, где требуется многократно повторять однообразные движения с высокой точностью.

Назначение и область использования

Кулачковый механизм воплощает вращение в линейное перемещение небольшой амплитуды. В работе это короткое линейное движение применяется для выполнения следующих операций:

• сцепление или расцепление частей механизма;
• закрытие либо открытие клапана;
• возвратно- поступательно движение какого-нибудь исполнительного органа изделия;
• повторение исполнительным органом наперед заданной в формы поверхности кулачка сложной пространственной пути.

Данные операции находят использование в следующих устройствах и системах:

• управление клапанами двигателей внутреннего сгорания;
• топливные и масляные насосы;
• приводы гидравлических и пневматических тормозных систем;
• распределитель зажигания в устаревшем карбюраторном двигателе;
• привод изменения передач в трансмиссиях байков и прочего двухтактного транспорта;
• швейные машины;
• музыкальные механизмы: механический орган, шарманка, шкатулка и т. п.;
• транспортно- технологичные машины;
• таймеры с механическим приводом;
• сельскохозяйственные механизмы, комбайны, осуществляющие уборку и сортировку корнеплодов или злаков;

Более того, очень широкая сфера применения кулачковых пар лежит там, где требуется не потушить, а, наоборот, создать вибрацию. Они находят использование в вибромашинах, служащих для уплотнения грунта или полов из бетона в строительстве. Горная техника, применяемая при добыче рудных материалов, также создает сортировку тонких фракций на вибростолах, приводимых в движение кулачковыми парами.

Еще одна значимая область использования – точные приборы для измерений и средства механической и электромеханической автоматизации. Контактный прибор для определения величины давления и остальные прецизионные приборы широко применяют кулачковые пары для передачи вращения стрелки на шток, замыкающий контактные группы.

Применяются кулачковые устройства в малых и средних металлообрабатывающих станках для переключения передач, периодического перемещения рабочих органов.

В производственных технологических установках в химической, пищевой и фармацевтической промышленности устройства применяются для дозированной подачи сыпучего сырья к месту последующей переработки.

Не обращая внимания на быстрое совершенствование электронных средств управления, старая проверенная кулачковая пара смело держит собственные позиции там, где требуется неоднократно повторить однообразные движения очень точно.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Принципы крепления

Основной параметр, который необходимо принимать во внимание при креплении грузов при помощи стяжного ремня с храповиком, – сила натяжения. Нагрузка, с которой можно натягивать храповик, имеет предел. Ленту порвать не получится, но согнуть усики запорного механизма легко, особенно когда качество стали, из которой изготовлена деталь, низкая

Ленту порвать не получится, но согнуть усики запорного механизма легко, особенно когда качество стали, из которой изготовлена деталь, низкая

Это основная проблема, с которой пользователи сталкиваются при эксплуатации стяжки

Ленту порвать не получится, но согнуть усики запорного механизма легко, особенно когда качество стали, из которой изготовлена деталь, низкая. Это основная проблема, с которой пользователи сталкиваются при эксплуатации стяжки.

Водители часто ломают стяжные устройства, используя в качестве усилителя рычага монтажную лопатку от автомобиля. Из-за этого нагрузка на усики запорного устройства резко превышает допустимую, они гнутся или сразу ломаются, если материал, из которого они изготовлены, каленый.

Чтобы предотвратить порчу стяжного механизма, не следует максимально затягивать стяжку в момент погрузки. Можно затянуть ее руками, насколько хватит сил, проехать пару километров, чтобы груз встал на свое место, и подтянуть ещё. Такой способ применяют профессионалы, которые привыкли бережно относиться к своим вещам.

Видео инструкция по работе со стяжками, имеющими храповики:
