Кран портальный

Виды грузоподъемных кранов: классификация по основным признакам

Грузоподъемные краны классифицируются по нескольким признакам. Разберем основные из них.

1. Конструкция. Современная классификация подразумевает разделение всех кранов на 3 типа:
   • Стреловые — грузозахватный орган или подвижная тележка расположена на стреле. Представители: башенные, портальные, стреловые краны.
   • Мостовые — в качестве опоры для грузозахватного органа выступает подвижный или неподвижный мост, который устанавливается двумя концами на рельсы или неподвижные опоры. Представители: консольные, портальные, полупортальные и козловые краны, а также краны-штабелеры.
   • Кабельные — базой для грузозахватного органа служит система канатов, закрепленных на опорах. Используются в основном в горнодобывающей промышленности.
2. Мобильность:
   • стационарные — монтируются в месте производства работ на длительный срок и не способны перемещаться самостоятельно;
   • радиальные — могут поворачиваться на 360 градусов относительно точки закрепления (обычно стрелового типа);
   • переставные — перемещаются с привлечением спецтехники и бригады монтажников, обычно не требуют сложных операций для монтажа/демонтажа;
   • самоподъемные — башенные краны, участвующие в возведении высотных зданий;
   • передвижные — эта категория включает краны самоходные (способны самостоятельно добраться до места производства работ по дороге или железнодорожному пути) и прицепные (буксируются тягачом).

   Многие краны сочетают в себе сразу несколько из вышеперечисленных характеристик.

   Грузоподъёмный самоходный кран

3. Тип привода:

• ручные (краны малой грузоподъемности, устанавливаемые в производственных цехах и складских помещениях);
• гидравлические;
• электрические;
• пневматические.

Последние три типа привода обычно получают первичную энергию от ДВС или стационарной электросети. Двигатель внутреннего сгорания нагнетает давление жидкости/газа в систему или соединен с генератором, который снабжает электричеством сеть крана. Прямая механическая связь ДВС и исполнительных механизмов на грузоподъемных кранах сегодня практически не применяется.

Все современные краны, от простейших ручных до сложных грузоподъемных комплексов — это различные комбинации вышеперечисленных подклассов. Специально для вас в одной из статей мы собрали несколько кранов-гигантов, наиболее мощных и масштабных среди всех грузоподъемных машин, когда-либо созданных человеком.

Характеристики портального крана

Многообразие решаемых задач заставляет производителей указывать большое количество технических характеристик своих изделий. Например, портовой кран, включает следующий основной перечень:

• тип используемой стрелы (применённая кинематическая схема и возможный вылет стрелы);
• допустимая скорость всех основных операций;
• максимальная грузоподъёмность;
• разрешённая высота подъёма;
• перечень применяемых механизмов захвата и подъёма;
• необходимые параметры электрической сети (требуемое напряжение, количество фаз, суммарная мощность);
• длина кабеля (определяется размером бухты, установленной на кране);
• тип ходовой части;
• климатические условия, в которых допускается эксплуатация подобного крана (максимальная и минимальная температура, допустимая скорость воздушного потока).

По типу стрелы портальные устройства подразделяются на две категории:

• с шарнирно-сочленённой стрелой, профильным хоботом и гибкой оттяжкой;
• аналогичной стрелой и жёсткой оттяжкой.

К основным допустимым скоростям, характеризующим технические возможности, относятся:

• подъём груза заданного веса (м/мин);
• спуск на определённую величину в течение минуты;
• скорость изменения вылета стрелы;
• горизонтальное перемещение по рельсам;
• скорость вращения крана вокруг собственной оси (об/мин)

Для определения основных показателей применяется груз весом в десять и двадцать тонн.

В стандартном исполнении портальная часть установлена на ходовые тележки с определённым количеством колёс. Каждая из них имеет самостоятельный электрический привод. Скорость движения определяется мощностью установленных двигателей. Для обеспечения безопасности на тележках устанавливаются так называемые тупиковые ограничители. Допустимое расстояние, которое может проходить портальный кран определяется величиной проложенного рельсового пути и длиной намотанного на бухту электрического кабеля (обычно длина кабеля равна 50 м).

Современные портальные устройства оснащаются большим перечнем подъёмного оборудования. К нему относятся:

• крюковые подвесы (каждый рассчитан на определённый вес);
• грейферные захваты (применяются для перегрузки сыпучих грузов);
• траверсы с закреплёнными магнитами.

Для решения узкоспециализированных задач они могут комплектоваться специальными грузозахватными устройствами.

Портальные краны

Это грузоподъемное оборудование с поворотной частью, установленной на передвижной металлоконструкции, ездящей по рельсам и способной пропускать под собой ЖД вагоны и другой транспорт. Портальные краны нашли широкое применение в области строительства силовых зданий, шлюзов, плотин, гидростанций и других важных объектов. Они активно используются в судовых доках и на прикордонных складах, при работе с массовыми, ответственными штучными, сыпучими грузами.

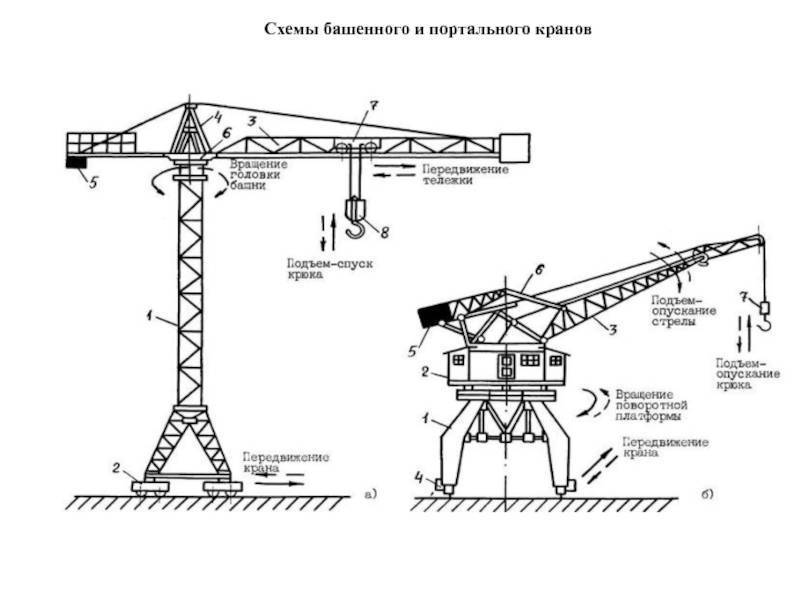

Устройство портального крана

В общем случае состоит из следующих механизмов:

Нога – элемент с тележкой внизу (холостая или моторная), обеспечивающий перемещение по крановому пути. Количество ног разнится в зависимости от модели и может быть равно как 3 или 4 (классический вариант), так и 8 или даже 16. Все тележки при этом оборудованы противоугонным захватом, у каждой есть индивидуальный привод (если они моторные), а крайние обязательно буферные.

Оголовок – площадка соединения ног, квадратной или круглой формы. Помимо окончательного формирования портала, с величиной проезда 10,5 м (стандарт на 2 пути) или какой-то другой, также является узлом соединения электрооборудования – всех приводов тележек. Плюс, оголовок – это еще и опорный элемент, принимающий нагрузки от поворотного устройства.

Токоподвод – кабель, гибкий или на барабане, который прикреплен к одной из ног или к соединительному ригелю, и сматывается/разматывается при движении крана. Также ток может подводиться при помощи троллея, но это достаточно затратный вариант, использующийся только тогда, когда на рабочем объекте нецелесообразно прокладывать кабель из-за высокой вероятности его обрыва или повреждения.

Поворотное устройство – колонна или круг на катках, контактирующих с оголовком. Поддерживает и центрирует привод, обеспечивающий вращение крана-портала. Передает нагрузки и вертикальное давление на оголовок.

Стреловое устройство – с захватным механизмом, выполняющее операции вертикального и горизонтального (если вылет может изменяться) перемещения грузов. Оборудовано системой подвижных противовесов, благодаря которой во время работы достигается равновесие по отношению к оси качания.

Классификация портальных кранов

По назначению выделяют:

• Перегрузочные – наиболее распространенный тип, применяются в портах и на складах. Оснащаются крюками, магнитными шайбами или грейферами – для перемещения штучных, металлических или сыпучих тел. На всех вылетах их грузоподъемность остается постоянной – от 1,5 до 30 т.
• Монтажные – обычно устанавливаются на судостроительных и судоремонтных верфях, отличаются большой высотой ног. Используются при работе со штучными грузами особой ответственности, могут оснащаться двумя крюками и противоопрокидывающими захватами. У них малая рабочая скорость и переменная, зависящая от вылета, грузоподъемность – от 12,5 до 160 т.
• Строительные – применяются там, где нужно в течение длительного времени механизировать работы высокой производительности. С их помощью, например, укладывают бетон при возведении плотин. Строительные краны портального типа, как правило, оснащаются крюками и отличаются высокой скоростью перемещения грузов весом в 10-20 т (обычно) по горизонтали и вертикали на расстояние в 50-70 м.

По типу (схеме) стрелы выделяют:

• прямые – вылет остается неизменным;
• шарнирно-сочлененные – с гибкой или жесткой оттяжкой, прямолинейным или профилированным хоботом, уравнительными блоками или полиспастами – все это направлена на изменение вылета;

По конструкции портала краны классифицируют на:

• решетчатые – каждая нога представляет собой отдельную конструкцию;
• рамные – ноги соединяются попарно и таким образом крепятся к ригелю через оголовок;
• рамно-башенные – аналогичные предыдущим, но доходят только до оголовка;
• рамно-раскосные – каждая нога шарнирно присоединена к ригелю.

По числу опор (ног) выделяют:

• трех-
• четырех-
• многоопорные.

По количеству соединения ног с верхним ригелем портал-краны:

• двух-
• четырех-
• многостоечные.

При этом характер соединения ног с верхним ригелем может быть:

• жестким – ноги не двигаются;
• шарнирным – опоры могут менять свое положение (после оголовка).

По ходовому устройству портальные краны бывают:

• на рельсах – передвигаются исключительно по проложенному пути;
• пневмоколесные – более мобильные, возможны даже их повороты на месте.

o-cranes.ru

Технические характеристики

Эксплуатационные возможности и область применения таких устройств определяют следующие характеристики:

• размер увеличения стрелы (он измеряется в метрах и находится в интервале от двадцати пяти до сорока метров);
• высота подъёма груза (отдельные краны могут поднимать груз на ста метров и более);
• скорость подъёма груза (это параметр достигает 200 м/мин);
• параметр, определяющий вращение башни (от 0,2 до 1 об/мин);
• скорость перемещения ходовой части.

Перечисленные параметры определяются перечнем решаемых задач. Все виды башенных кранов соответствуют принятой классификации. Она утверждёна существующими стандартами.

1. Номер группы определяет величину грузового момента.
2. Вид базовой модели свидетельствует о том, является башня поворотной или нет. Номера от 01 до 69 обозначаются механизмы с поворотной башней. Номера от 71 до 99 с фиксированной башней.
3. Порядковый номер исполнения свидетельствует об изменениях конструкции.

В конце маркировки указывается климатическое исполнение конкретного изделия. Например, буква «У» указывает на применение крана в умеренном климате, «ХЛ» в холодном климате.

ПОРТАЛЬНЫЙ КРАН — это… Что такое ПОРТАЛЬНЫЙ КРАН?

 ПОРТАЛЬНЫЙ КРАН Подъемно-транспортная машина циклического действия, состоящая из передвигающегося по подкрановым путям портала и установленной на нем поворотной части со стреловой системой. Применяется для перегрузочных работ в морских и речных портах, на судостроительных и судоремонтных заводах и в плавучих доках, а также при строительстве гидротехнических сооружений. Перегрузочные П.К. изготовляют в крюковом или грейферном, монтажные — в крюковом исполнении. Порталы кранов бывают 3- и 4-опорными, ширина колеи подкранового пути 6, 10,5 и 15,3 м (для размещения под порталом одного, двух или трех железнодорожных путей). Поворотная часть опирается на опорно-поворотное устройство в виде поворотной платформы неподвижной или вращающейся колонны. Стреловая система обеспечивает горизонтальное или почти горизонтальное перемещение груза при изменении вылета стрелы. Она уравновешена подвижным противовесом. Применяют стреловые системы, шарнирно-сочлененные с гибкой или жесткой оттяжками и с прямой стрелой, снабженной уравнительным полиспастом (неуравновешенные стреловые системы). На П.К. может быть установлена однобарабанная (крюковая) или двухбарабанная (грейферная) лебедка. Грузоподъемность перегрузочных П.К. 5 — 40 т, монтажных — до 300 т; максимальный вылет стрелы 25 — 40 м. Грейферные краны, как правило, имеют постоянную грузоподъемность при любом вылете стрелы, крюковые краны могут иметь переменную или постоянную грузоподъемность. Скорость подъема груза 0,85 — 1,25 м/с, средняя скорость изменения вылета стрелы 0,55 — 1 м/с, частота вращения поворотной части крана 1 — 2 об/мин, скорость передвижения портала 0,5 — 0,6 м/с. П.К. снабжен предохранительными и сигнальными устройствами: ограничителями грузоподъемности и грузового момента, концевыми выключателями, ограничивающими перемещение груза, противоугонными захватами (при воздействии значительной ветровой нагрузки), буферными устройствами, амортизирующими толчки при столкновениях, анемометром, сигнализирующим об опасной ветровой нагрузке на кран. Морской энциклопедический справочник. — Л.: Судостроение. Под редакцией академика Н. Н. Исанина. 1986.

• ПОРТ-УБЕЖИЩЕ
• ПОРТАТИВНАЯ РАДИОСТАНЦИЯ

Смотреть что такое «ПОРТАЛЬНЫЙ КРАН» в других словарях:

• ПОРТАЛЬНЫЙ КРАН — подъемный кран, у которого стрела и поворотная платформа устанавливаются на высоком портале, перемещающемся по рельсовому пути. Применяют в портах, на судостроительных заводах, гидротехническом строительстве и т. д. Грузоподъемность до 300 т,… … Большой Энциклопедический словарь
• ПОРТАЛЬНЫЙ КРАН — см. Краны подъемные. Самойлов К. И. Морской словарь. М. Л.: Государственное Военно морское Издательство НКВМФ Союза ССР, 1941 … Морской словарь
• портальный кран — — Тематики энергетика в целом EN gantry … Справочник технического переводчика
• портальный кран — грузоподъёмный кран, у которого стрела и поворотная платформа устанавливаются на высоком портале, перемещающемся по рельсовому пути. Применяют в портах, на судостроительных заводах, в гидротехническом строительстве и т. д. Грузоподъёмность до… … Энциклопедический словарь
• Портальный кран — Портальный кран полноповоротный стреловой кран, поворотная часть которого установлена на портале, передвигающемся по рельсам, проложенным на земле или эстакаде … Википедия
• ПОРТАЛЬНЫЙ КРАН — грузоподъёмный кран, предназнач. для погрузочно разгрузочных работ на больших открытых площадках. На П образном портале П. к. размещается поворотная крановая часть платформа, механизмы, стрела, связанная с порталом опорно поворотным устройством.… … Большой энциклопедический политехнический словарь
• Портальный кран — см. в ст. Подъёмный кран … Большая советская энциклопедия
• кран портальный — Кран стрелового типа передвижной, поворотный на портале, предназначенном для пропуска железнодорожного или автомобильного транспорта [ГОСТ 27555 87 ИСО 4306/1 85] кран портальный Поворотный грузоподъёмный кран стрелового типа на портале… … Справочник технического переводчика
• Кран стрелового типа — (англ. Jib type crane / фр. Appareil de levage du type grue) кран, у которого грузозахватное устройство подвешено к блокам на концевой части стрелы или подвешено к грузовой тележке, перемещающейся вдоль стрелы. Выпускаются в… … Википедия
• ПОРТАЛЬНЫЙ — ПОРТАЛЬНЫЙ, портальная, портальное (архит. и тех.). прил. к портал. Портальные колонны. Портальный кран. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 … Толковый словарь Ушакова

sea_enc_reference.academic.ru

Технические характеристики крана ручного козлового КР2

Наименование параметра	Значение
Номинальная грузоподъемность одного крана, кг
Высота подъема рельса, мм, не менее
Величина поперечного перемещения каретки крана, мм
Количество рабочих, обслуживающих кран, чел
Габаритные размеры крана, мм, не более — высота — ширина
Усилие при подъеме груза массой 1200 кг, Н (кг·с), не более — на рукоятке редуктора — на рукоятке привода перемещения каретки — при передвижении крана вдоль пути
Масса крана, кг, не более

1 – рама; 2 – колесо; 3 – каретка; 4 – захват; 5 – редуктор; 6 – рукоятка перемещения каретки; 7 – тормозное устройство механизма перемещения каретки; 8 – опора выдвижная дополнительная; 9 – фиксатор опоры; 10 – ручка откидная для переноски крана; 11 – цепь приводная механизма перемещения каретки; 12 – механизм натяжения приводной цепи; 13 – цепь грузовая пластинчатая; 14 – храповой механизм с фрикционным тормозом; 15 – рукоятка подъема и опускания рельса.

виды и характеристики :: SYL.ru

Кран портальный имеет вид особого подъемного крана, поворачиваемая платформа которого установлена на высоком пьедестале, а сам механизм перемещения движется по рельсам. Такого рода приспособления зачастую используются на судостроительных заводах, а также в портах и судовых доках. Основной принцип работы кранов заключается в захвате и перемещении масштабных грузов. Непосредственно сам кран портальный состоит из ног, а также оголовка. Кран в порту способен поднимать и перемещать масштабные грузы весом от 5 до 300 тонн.

Устройство портального крана

Кран портальный имеет основание с движущим механизмом, способное вращаться вокруг своей оси. Так как этот вид подъемника способен выполнять разнообразные функции, а именно перемещение различных видов грузов, то он може быть оборудован различными типами захватов, такими как крюк или же грейферный захват. В зависимости от места их расположения и выполняемых функций краны могут быть строительными и монтажными. Такого рода оборудование имеет массу положительных характеристик, а также легко перемещается с места на место.

Виды портальных кранов

Кран портальный бывает нескольких типов и разновидностей, у каждого из них есть свое целенаправленное предназначение.

Доковый кран в сравнении с подобными моделями кранов имеет довольно низкую грузоподъемность, что во многом не соответствует его прямому предназначению. Этот кран защищен от непредвиденного опрокидывания, а также он обладает функцией противоугловых захватов.

Перегрузочный кран способен поднимать больший вес в сравнении с предыдущим, а именно порядка 30 тонн. В некоторых случаях такой подъемник может быть оборудован специальным магнитом (для поднятия металлических деталей), а также крюком или грейфером (для перемещения сыпучего груза). На таком кране в большинстве случаев присутствует лебедка или несколько для страховки перемещаемого груза.

Монтажный кран используют в портах, а также на судоремонтных или судостроительных предприятиях. Внешне такой кран практически идентичен предыдущему, только он способен поднимать грузы, масса которых может достигать 160 тонн, для страховки также применяются несколько лебедок.

Характеристики подъемных кранов

Кран, расположенный в порту, имеет, как правило, несколько рабочих механизмов. Передвижной механизм крана представляет собой установочную функцию, а все остальные — это рабочие механизмы. В зависимости от места установки краны делятся на разнообразные типы по их применению, они могут выполнять как функцию перегрузки, так и функцию поддержки и захвата масштабного груза. Передвижной механизм представляет собой совокупность тележек, которые, в свою очередь, могут быть приводного и неприводного видов. Краны, используемые в порту, очень легкие и экономичные, они также способны выдерживать максимально низкие температуры, а именно до -45 градусов. Независимо от их прямого назначения и названия такие краны зачастую используют в нефтегазовой области, а также в лесной и угольной промышленности. Вылет стрелы портального крана может достигать 40 метров.

Характеристики портальных кранов отражаются в непосредственном наименовании данного крана. К примеру, портальный кран «Ганц 5/6–30–0,5» имеет такие характеристики:

• грузоподъемность крюком, в зависимости от вылета, плавно меняется от 5 до 6 т;
• максимальный вылет — 30 м;
• колея портала 0,5 м.

Этот подъемник целесообразно будет использовать в строительстве и сельском хозяйстве, так как его грузоподъемность не такая большая.

Типы портальных кранов

В зависимости от условий использования краны делятся на два типа — это плавучие и береговые. Плавучие краны используются непосредственно на воде и представляют собой то же судно, только с грузоподъемным механизмом. Портальные краны, технические характеристики которых предполагают устранение поломок и аварий, произошедших на водном пространстве, а также вблизи суши, относятся к плавучим.

К береговым кранам относятся все те, которые располагаются на суше, независимо от того, находятся они в порту, доке или судоремонтном заводе. Используют такие краны для поднятия всех типов грузов, достигающих веса в 300 тонн.

www.syl.ru

Портовой кран: назначение, описание, модификации

Побывав в любом портовом городе, обратив внимание непосредственно на порт, всегда можно увидеть на горизонте так называемый портовой кран. Без этих грузоподъемных машин просто нереально представить не только морские или речные «ворота», но и строительную площадку гидротехнических сооружений, судостроительные предприятия

Об этих агрегатах мы и поговорим подробнее в статье.

Маркировка

Сразу же отметим, что выражение «портовой кран» не является полностью корректным, поскольку в порту могут быть использованы краны самых разнообразных систем и типов. Правильным словосочетанием будет «кран портальный», название которого происходит от основанного его конструктивного элемента – портала.

Портовые портальные краны имеют следующие обозначения:

• Буква «К» означает «кран».
• «П» – портальный.
• Д/М/П – доковый, монтажный, перегрузочный.
• К/Г – крюковой, грейферный (эти буквы относятся к старой системе обозначения).

Значение числовых индексов таково:

• 1 – показатель максимальной грузоподъемности на главном крюке или при максимальном вылете.
• 2 – вылет максимальный.
• 3 – величина колеи портала.

В тех случаях, когда грузоподъемность будет различна в зависимости от вылета, обозначение самого вылета и показателя грузоподъёмности происходит двумя цифрами – через дробь.

Служебные обязанности

Теперь рассмотрим портовые краны в зависимости от их назначения:

Перегрузочный. Это самый массовый вид портовых перегружателей. Его грузоподъёмность находится в пределах от 5 до 30 тонн. В качестве грузозахватного органа на нем может быть применен грейфер (для сыпучих материалов), магнитная шайба для перегрузки металлического лома или крюковая подвеска для штучных грузов.

• Монтажный чаще всего применяется на судостроительных и судоремонтных заводах, в портах. Его корпус практически точно такой, как и у перегрузочного «собрата», а отличие заключается лишь в наличии гуська на хоботе. Также характеризуется небольшой скоростью перемещения крюка. Тяговых лебедок может быть две (для главного и вспомогательного подъема). Грузоподъёмность колеблется в диапазоне 12,5-60 тонн.
• Стапельный – это, пожалуй, самый малочисленный вид портальных агрегатов. По сути, он является монтажной машиной, которая нашла свое применение лишь на предприятиях, занимающихся постройкой различных судов. Характерная особенность крана – высокий портал и токоподвод троллейного типа. Способен удерживать груз, по весу близкий к предельной грузоподъемности, на протяжении очень длительного периода времени (монтаж корпуса кораблей занимает не один день). Грузоподъемность равна 30-160 тонн.
• Доковый. Этот портовой кран по причине своей специфики работы имеет весьма небольшую грузоподъемность. Из конструктивных особенностей стоит выделить узкий портал и наличие противоугонных захватов (помимо защиты от опрокидывания). Также работа механизма ограничена степенью волнения моря или реки.

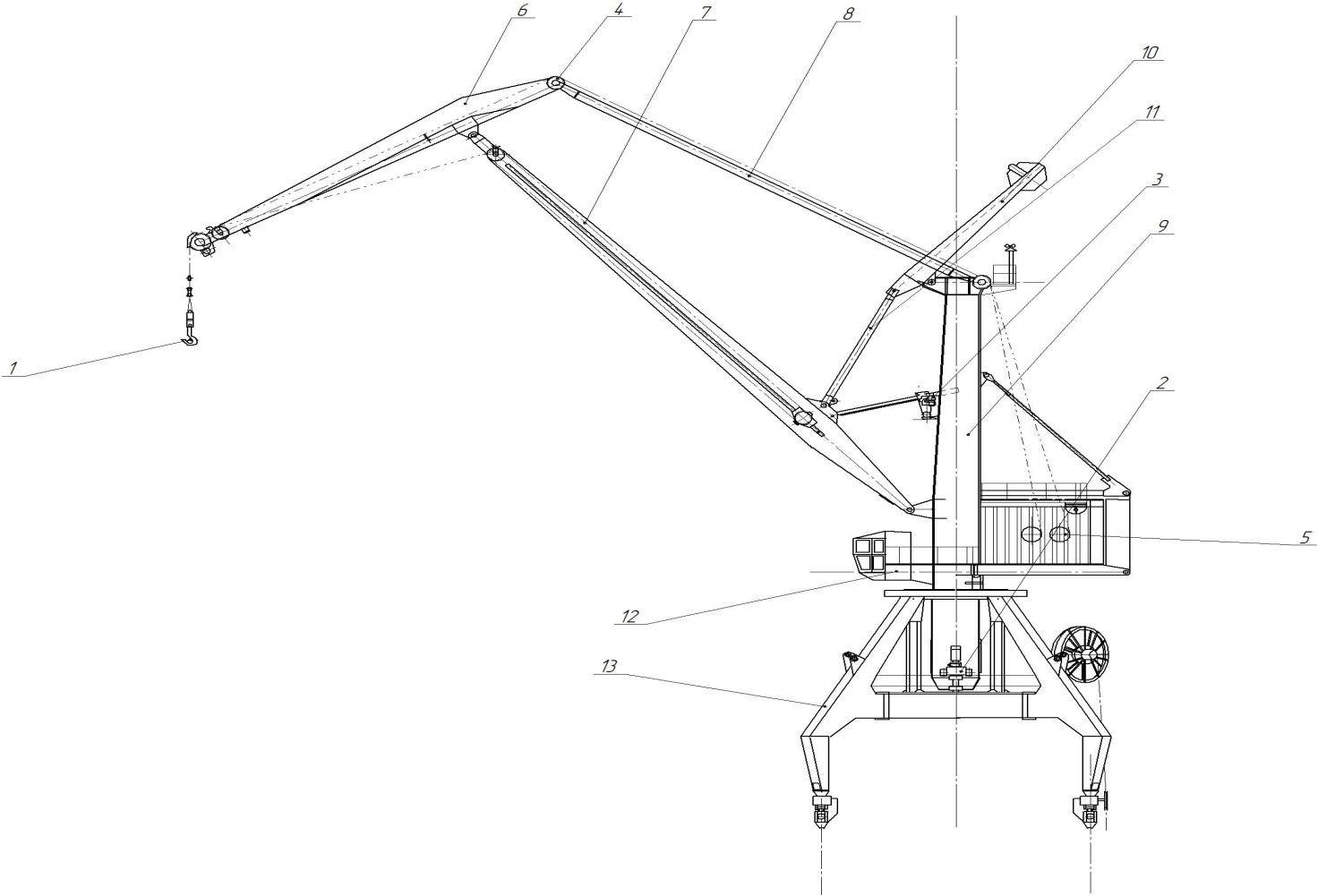

Основные конструктивные элементы

Портовые краны в большинстве случаев состоят из таких основных деталей:

• Портал. Его основным предназначением является снижение массы противовесов путём увеличения площадки. За счет такого исполнения центра тяжести исключается вероятность опрокидывания крана. Кроме того, между ногами портала осуществляется пропуск железнодорожного или автомобильного транспорта. Также он дает возможность самому крану проехать над каким-либо сооружением.
• Нога – часть портала, низ которой заканчивается тележками (приводными или холостыми).

• Оголовок портала. С его помощью соединяются ноги. Кроме того, он воспринимает нагрузки от поворотной части. В оголовке установлено электрооборудование механизма передвижения крана.
• Опорно-поворотное устройство.
• Токоподвод.

Технические данные

Портовые краны, характеристики которых могут быть различны, в целом выпускаются и работают с учетом следующих показателей:

• Грузоподъемность.
• Вылет стрелы и скорость изменения ее вылета.
• Скорость перемещения крана.
• Скорость поворота.
• Показатель нагрузки на колесо.
• Скорость перемещения тележки (если таковая имеется).

Также, изучая портовой кран, особое внимание необходимо уделить механизму изменения вылета стрелы, который, в свою очередь, может быть гидравлического, штангового, полиспастного или кривошипно-шатунного типа
