Котел пеллетный своими руками – пошаговая инструкция, как сделать самодельные горелки для твердотопливной модели

Сбои в работе и их устранение

Изготовленная своими руками или приобретенная промышленная пеллетная горелка может иметь сбои в работе, вызванные:

• содержанием посторонних включений в пеллетах. Диагностируется наличием грязного шлака зеленоватого цвета в остановившейся горелке. Устраняется очисткой бункера или повышением мощности и расхода воздуха;
• применением пеллет разного диаметра или размера, превышающего требуемого конструкцией. Приводит к выходу из строя элементов механической подачи топлива, восстанавливаемым только путем полной замены деталей;
• переходом на новый размер пеллет. Вероятную остановку котла в этом случае можно предупредить, увеличив скорость подачи древесных гранул;
• использованием торфяных пеллет, что вызывает загрязнение оптического датчика и приводит к индикации ошибки. Решение проблемы – замена на древесное топливо, либо постоянный визуальный контроль;

Оснащение экономичными и автоматизированными твердотопливными горелками котельных во многом упрощает жизнь обитателей дома. Однако любое техническое устройство требует своевременной диагностики и профилактического ухода. Производите уборку отработанных отходов и уделяйте время периодическому осмотру технического состояния всех элементов котельной. Такие несложные действия позволят получить максимальную безопасность и комфорт.

Устройство

Любая горелка преследует одну цель – создание мощного пламени для нагрева воздуха или водной рубашки котла. При этом саму мощность горения можно регулировать самостоятельно.

Пеллетная горелка преследует аналогичные цели. Устройство представляет собой аэродинамическую трубу, в которую подаётся твёрдое топливо и нагнетается воздух для горения. Подача топлива в трубу осуществляется с помощью специального конвейера шнекового типа. Само топливо перед горением находится в загрузочном бункере. Бункер может иметь различный объём, при этом именно от объёма зависит, как долго горелка может гореть самостоятельно без вмешательства человека (подсыпка топлива).

Устройство пеллетной горелки: 1 — Пеллет поступает в горелку под действием силы тяжести; 2 — Воздух поступает в горелку за счёт разряжения, создаваемого тягой дымовой трубы; 3 — Горение пеллета происходит в камере горения, которая называется «корзинка»; 4 — За счёт высокой температуры, в корзинке происходит термическое разложение древесины, которое формирует поток горючих газов; 5 — Под корзиной проходит поток вторичного воздуха; 6 — В сопле горелки поток горючих газов и вторичного воздуха смешивается, формируя факел; 7 — Твёрдые продукты горения потоком вторичного воздуха выбрасываются из горелки в зольник котла или печи; 8 — Вентиляция канала подачи не позволяет горячим газам диффундировать вверх по каналу и разрушать пеллет, обеспечивая стабильную подачу гранул.

Воздух в зону сжигания подаётся принудительным путём за счёт нагнетания посредством вентилятора.

Камера для сжигания топлива в горелке может иметь круглый либо прямоугольный тип. Круглые горелки наиболее распространены за счёт простоты изготовления. Снаружи к камере сжигания прикреплён патрубок трубы, через который с конвейера подаётся топливо.

В конструкции также предусмотрен зольник, в котором накапливаются отходы горения. В процессе горения пеллет образуется немного золы, потому очищать зольник нужно не чаще, чем раз в неделю при активном использовании горелки.

Выделяют несколько видов пеллетных горелок, каждая из которых имеет свои достоинства и недостатки.

Факельного типа

Изначально устройство использовалось для получения тепла посредством сжигания зерна, в дальнейшем оно было переоборудовано для сжигания твёрдого прессованного топлива.

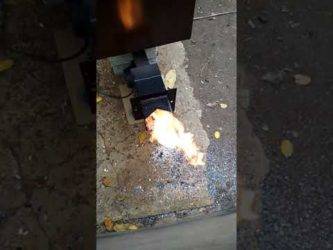

Вид сбоку на горелку факельного типа

• Небольшие габаритные размеры;
• Можно использовать совместно с котлами, у которых топочная камера имеет небольшие размеры;
• Упрощённая эксплуатация;
• Повышенная надёжность;
• Можно сжигать пеллеты низкого качества.

• Небольшая мощность по сравнению с другими горелками;
• Пламя направлено горизонтально, из-за чего оно нагревает котёл локально.

Объёмного типа

В отличие от предыдущей модели, обладают повышенной мощностью и высоким коэффициентом полезного действия. К недостаткам устройства относят усложнённую конструкцию, большие габаритные размеры, зависимость от качества используемых пеллет.

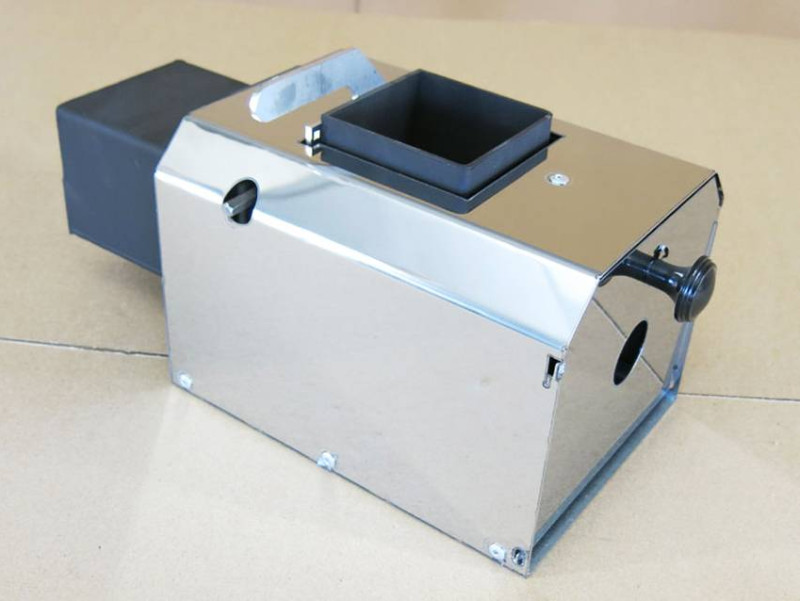

Общий вид горелки объёмного горения

Каминные

Горение пеллет в каминной горелке

Подобные конструкции преимущественно используются в бытовых условиях, устанавливаются в каминах и котлах. Принцип работы устройства следующий: пеллеты падают в специальную чашу, где происходит их сгорание под действием подаваемого снизу воздуха.

К недостаткам модели относят размеры устройства и необходимость проведения точечной настройки для правильного горения.

1 Принцип работы и особенности устройства

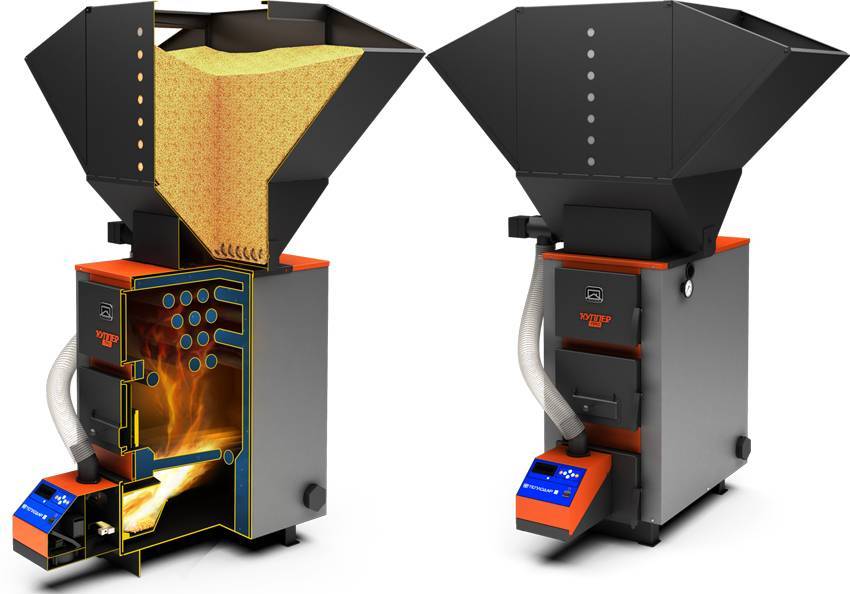

Устройство пеллетных котлов включает в себя шнековую конструкцию для подачи топлива и запальный механизм, обеспечивающий быстрое возгорание пеллетов. А также в систему входит вентилятор, который обеспечивает принудительную подачу воздуха. Это в значительной степени улучшает процесс горения.

Розжиг срабатывает лишь тогда, когда присутствующее в печи топливо хорошо разгорится. В автоматическом режиме пеллеты поступают в топку по мере необходимости. Горение приводит к образованию горячих газов, которые, проходя по дымоходу, отдают до 95% полезного тепла.

Важной особенностью является то, что топливо подаётся лишь до тех пор, пока не будет достигнута максимально требуемая температура. Возобновится его подача только после того, как температура упадёт до минимальных значений. И в качестве преимуществ печей, работающих на пеллетах, можно выделить:

И в качестве преимуществ печей, работающих на пеллетах, можно выделить:

• небольшой объём камеры сгорания;
• основная масса тепла (до 70%) снимается в самой конструкции;
• очень высокий показатель КПД, достигающий 96%;
• если устройство оснащают дополнительным контуром водоснабжения, то полученное тепло можно использовать, например, для отопления помещений.

Существуют разные виды пеллетных котлов:

1. 1. Котлы, работающие исключительно на древесных пеллетах.
2. 2. Комбинированные модели, которые могут работать не только на пеллетах, но и при необходимости на дровах или угле.
3. 3. Универсальные, способные работать практически на любом виде твёрдого топлива.

Пеллетная горелка своими руками: разновидности

Устройства, которые используются для переработки гранулированного сырья, подразделяются на два типа в зависимости от принципа действия – с принудительным забором и гравитационные. Выбор того или иного вида оборудования зависит в первую очередь от индивидуальных эксплуатационных условий.

На данный момент популярны пневматические пеллетные горелки Общемаш

Устройства такого типа включают в себя несколько механизмов, за счет которых производится поставка гранул. Первый из них функционирует с помощью пневматической системы. Второй механизм оснащается специальным инструментом – шнеком. Безопасность в системе обеспечивается за счет конструкции канала, установленного снизу вверх, по которому происходит подача гранул.

Автоматические устройства имеют одно серьезное преимущество – пожаробезопасность. Такие приборы применяются в технике разных производителей. Например, они интегрируются в котлы Теплодар. Пеллетные горелки, отзывы о которых преимущественно положительные, имеют довольно высокую стоимость. Цена некоторых моделей превышает 150 тыс. руб. Более бюджетные варианты можно приобрести за 60-80 тыс. руб.

Конструкция пневматического типа отличается максимальной безопасностью. Это объясняется тем, что система подачи гранул доставляет топливо небольшими порциями. Таким образом, оно не задерживаются в связном канале. Для такой горелки существует возможность установки габаритного бункера, который не нуждается в частых загрузках. При желании устройство такого типа можно купить. В настоящее время большой популярностью пользуются пневматические пеллетные горелки Общемаш.

Подающие механизмы, относящиеся к шнековому типу, включают в себя два главных узла. С помощью первого шнека производится забор гранулированного топлива из бункера. Работа данного прибора позволяет переправить пеллеты в другой приемник. После этого второй шнек направляет сырье непосредственно в горелку.

Автоматические пеллетные горелки отличаются высокой пожаробезопасностью

Недостатком устройств, подача топлива в которых выполняется принудительно, является их энергозависимость. В случае отключения электричества работа горелки прекращается.

Гравитационная пеллетная горелка: особенности конструкции

Устройства такого типа, функционирующие на пеллетном топливе, имеют другой принцип действия подачи гранул. Сразу стоит сказать, что такие агрегаты являются более удобными в обращении. Главное преимущество гравитационного механизма заключается в том, что он не требует обязательного подключения к электросети.

Пеллеты в этом случае располагаются в бункере и могут поступать в связной канал под действием собственного веса. Существует несколько популярных отечественных компаний, занимающихся выпускам подобных агрегатов (Пеллетрон, Бегемот). Пеллетная горелка такого типа запускается очень просто – с помощью изменения расположения заслонки

Важно помнить, что на дымоходе установлен регулятор тяги, который также можно настроить

Гравитационные пеллетные горелки можно использовать без подключения к электросети

КПД у гравитационных устройств несколько ниже, чем у аналогов, функционирующих за счет принудительной подачи гранулированного топлива. Установка пеллетной горелки такого типа не является сложной задачей. Полное ее подключение можно выполнить всего за несколько часов.

Для того чтобы увеличить показатели пожаробезопасности данного прибора, многие производители устанавливают на него специальные заслонки. Они оснащаются термическими датчиками, которые в случае попадания пламени в канал, соединяющийся с бункером, срабатывают и перекрывают проход.

Схемы обвязки

Схема обвязки зависит от принципа движения теплоносителя по трубам. В системах применяется естественная или принудительная циркуляция.

Особенности естественной циркуляции

Теплоноситель естественным путем движется по трубам. В такой системе отопления отсутствует насос. Здесь циркуляция происходит исключительно по законам физики: более холодная среда вытисняет более горячую и менее плотную.

Фото 2. Схема обвязки пеллетного котла с естественной циркуляцией. Для её правильной работы необходим определенный уклон системы.

Преимущества системы отопления с естественной циркуляцией:

• низкая стоимость котла и простота установки;
• дешевое обслуживание;
• быстрое восстановление работы в случае поломки или сбоя.

Недостатки:

• Данная схема обвязки применяется только в одноконтурной системе.
• Обвязка подходит для помещений небольших размеров.

С принудительной циркуляцией

Циркуляционный насос в отопительной системе дает возможность обогревать дома и производственные помещения любой площади. Такая система отопления имеет свои недостатки:

• Дорогостоящая установка.
• Сложная схема. Она состоит из большого количества элементов, поэтому незнающий человек не сможет разобраться во всех деталях.
• Элементы системы обогрева дома должны быть выровнены относительно друг друга.
• Зависимость от наличия электроэнергии. Циркуляционный насос будет работать только при подаче к нему тока.

Фото 3. Схема обвязки пеллетного котла с принудительной циркуляцией. В систему устанавливается специальный насос.

Гравитационные пеллетные горелки

В обращении такие конструкции проще. Большим их преимуществам является работоспособность даже без электропитания. Принцип работы прибора заключается в ссыпании паллетов в топку под своим весом. Пеллетная горелка бегемот и пеллетная горелка пеллетрон – яркие представители гравитационных изделий. Привести их в работу можно регулируя заслонку подачи и регулятор тяги на дымоходе. Минус конструкций – пеллеты в бункере могут воспламениться.

Для решения вопроса пожароопасности, изготовители устанавливают на горелки подобного типа термические заслонки. При вырывании пламени из очага и его движении к бункеру, в ход вступает особый шлюз. Он активируется нагревом. Шлюз служит барьером для огня. Еще один вариант защиты – двойной колосник. Это несложный механизм, состоящий из двух частей. Верхняя подходит к пеллетам и забирает их определенное количество. Дальше часть смещается к пламени. Вторая же часть начинает сбрасывать золу в приемник.

Совет! Для двойного колосника тоже рекомендуется устанавливать огневой шлюз. Механизм может заклинить, а огонь проникнет к загруженным в бункер пеллетам.

Стоимость котла на опилках

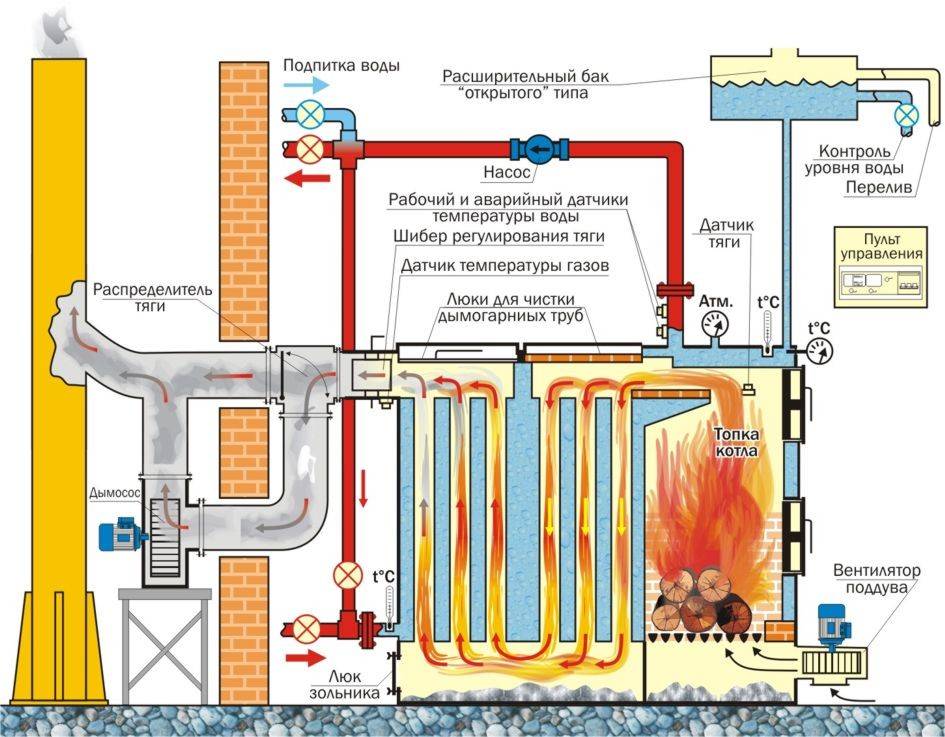

Схема работы твердотопливного котла.

Отопление опилками довольно выгодно. Необходимо уточнить, что сама конструкция обычно имеет приличную стоимость, но в процессе эксплуатации она себя оправдывает. Ведь обогревать квартиру можно будет любым мусором, котел длительного горения переработает все. Постоянно искать топливо не придется, оно расходуется весьма экономно. Такой котел может согревать пространство вокруг себя около недели в зависимости от того, сколько сырья будет в него заложено. Конечно, выгоднее всего будет не покупать его в магазине, а сделать своими руками.

Если говорить о том, как долго может работать печь длительного горения нельзя не упомянуть котел Попова. Он имеет очень высокий коэффициент полезного действия, так как способен из 100 г опилок выработать 1кВТ энергии в час. Это довольно приличное количество тепла. На практике такая цифра вызывает множество споров. Некоторые владельцы таких отопительных приборов убежденно заявляют, что они не способны вырабатывать более 500 Вт в час. Верно это утверждение или нет, но на рынке котел длительного горения стоит очень дорого.
Как сделать своими руками котел длительного горения?
Теперь уже никто не сомневается что , работающий на опилках, очень выгодно использовать в хозяйстве. Сделать его своими руками не так сложно как кажется. Хотя необходимо хорошо понимать принципы его работы. Сырье, которое попадает в печь, должно быть хорошо утрамбованным, оно закладывается в несколько слоев. Чем прочнее оно будет утрамбовано, тем лучше, тем самым повысится кпд устройства. Ведь даже обычная печь может показать хорошие результаты, если использовать тщательно высушенные дрова (но сушить их придется не менее 2-х лет). Это слишком трудоемкий процесс, поэтому никто так не делает.

Самый простой самодельный котел на опилках внешне может напоминать привычную всем печку буржуйку. Но такая печь будет способна проработать добрую половину дня только с одной заправки. Использовать подобную конструкцию можно не только для отопления, но и для копчения мяса или рыбы.

Перед началом работы нужно подготовить все материалы:

Схема котла длительного горения.

• резервуар для сырья;
• листы стали толщиной 2-3 мм;
• листы стали толщиной 4-5 мм;
• сварочный аппарат;
• болгарка;
• кирпич;
• цементный раствор;
• прямоугольные трубы с профилем 60х40 мм;
• круглые трубы с диаметром 40 и 50 мм.

Первым делом нужно изготовить из стальных листов 2 цилиндра. Диаметр одного цилиндра должен быть немного побольше, чем у второго. Меньший цилиндр необходимо будет вставить в тот, что побольше, и сверху приделать крышку. Крышку тоже можно сделать своими руками из той же стали. Снизу обязательно приваривается дно. Толщина дна и крышки должна быть вдвое больше, чем у стенок резервуара (примерно 5 мм).

Трубы нужно подбирать так, чтобы они идеально входили друг в друга: тогда собирать конструкцию будет легче. Прямоугольные трубы будут находиться в вертикальном положении, а все остальные должны в них входить. Поэтому в прямоугольных трубах нужно сделать отверстия соответствующего диаметра. К котлу должны подсоединяться 2 трубы. Одна для вывода горячей воды, а вторая для холодной обработки. Поэтому в стенках котла также делаются отверстия диаметром 5 мм.

Теперь можно начинать приваривать трубы. Это нужно делать очень аккуратно, чтобы не оставалось никаких щелей. Трубы для воды должны быть приваренными в самую последнюю очередь. Открытые торцы труб хорошенько завариваются небольшими кусками стали.

Самодельный котел на опилках не должен пропускать воду или дым. Поэтому его необходимо проверить на герметичность. Это легко сделать при помощи обыкновенной воды. Ее просто нужно залить в трубы. Если утечка будет обнаружена, то отверстия нужно будет заделать.

Теперь, когда вся конструкция полностью собрана, ее нужно будет вмонтировать в каркас печи. Этот каркас может выглядеть как обычная коробка. Чтобы ее собрать, потребуется кирпич и цементный раствор. Лучше всего собрать такой каркас заранее, а не в последний момент.

Сборка своими руками

Когда изготавливается пеллетная горелка своими руками, важно уделить особое внимание корзине. Часто из-за ее неправильной реализации может происходить застревание пеллет. При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер

При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер

При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер

При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер

При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер

Чтобы ликвидировать этот недостаток, необходимо посмотреть на правую верхнюю часть рисунка, который приведен ниже. Прорезь, через которую будет осуществляться подача пеллет нет необходимости делать сплошной. Она должна быть с отверстиями, которые на 2 мм меньше самих пеллет

Уделить внимание также стоит зазору между дном корзины и задней стенкой. Он должен быть не меньше 6 мм, но на 2 мм меньше размера пеллет. Узел, где идет отделение камеры сгорания пеллет от камеры сгорания пиролизоного газа, необходимо сделать сплошные прорези

Узел, где идет отделение камеры сгорания пеллет от камеры сгорания пиролизоного газа, необходимо сделать сплошные прорези

Если горелка рассчитывается для котла на площадь в 150 м 2 , тогда высота каналов для вторичного воздуха, которые проходят под дном корзины должны быть 30 мм

Узел, где идет отделение камеры сгорания пеллет от камеры сгорания пиролизоного газа, необходимо сделать сплошные прорези. Если горелка рассчитывается для котла на площадь в 150 м 2 , тогда высота каналов для вторичного воздуха, которые проходят под дном корзины должны быть 30 мм

При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер. Чтобы ликвидировать этот недостаток, необходимо посмотреть на правую верхнюю часть рисунка, который приведен ниже. Прорезь, через которую будет осуществляться подача пеллет нет необходимости делать сплошной. Она должна быть с отверстиями, которые на 2 мм меньше самих пеллет

Уделить внимание также стоит зазору между дном корзины и задней стенкой. Он должен быть не меньше 6 мм, но на 2 мм меньше размера пеллет. Узел, где идет отделение камеры сгорания пеллет от камеры сгорания пиролизоного газа, необходимо сделать сплошные прорези

Узел, где идет отделение камеры сгорания пеллет от камеры сгорания пиролизоного газа, необходимо сделать сплошные прорези

Если горелка рассчитывается для котла на площадь в 150 м 2 , тогда высота каналов для вторичного воздуха, которые проходят под дном корзины должны быть 30 мм

Узел, где идет отделение камеры сгорания пеллет от камеры сгорания пиролизоного газа, необходимо сделать сплошные прорези. Если горелка рассчитывается для котла на площадь в 150 м 2 , тогда высота каналов для вторичного воздуха, которые проходят под дном корзины должны быть 30 мм.

Кроме корзинки, щепетильный подход требует и бункер, в котором будут храниться пеллеты. Проблемы начинаются с теми бункерами для пеллет, которые сделаны на глаз и по вольному чертежу. Слева на схеме сверху приводятся размеры и чертежи бункеров, которые используются в Пеллетронах. При площади жилища в 150 м 2 одного такого бункера хватит на сутки. Справа снизу на этом же рисунке приводится чертеж и размеры камеры сгорания. Основой для них послужила пеллетная горелка Пеллетрон 15. Коридор, по которому будет происходить движение вторичного воздуха лучше выполнить в форме буквы «Г». Это необходимо для лучшего перемешивания вторичного воздуха с пиролизными газами. Таким образом повыситься КПД установки. Для камеры сгорания понадобится особый вид стали, который выдерживает высокие температуры. При этом сварить ее в домашних условиях получиться только при наличии точечной сварки, т. к. обычный сварочный аппарат сможет с трудом прогреть ее. Понадобятся листы с минимальной толщиной в 2 мм. Интересная конструкция пеллетной горелки приведена в видео ниже.

Пеллеты: что это такое? Подробная характеристика топлива

Данное сырье отличается высокой энергоемкостью. Именно благодаря этому оно получило широкое распространение. Один килограмм гранулированных пеллет при переработке выделяет приблизительно 5 кВт/ч тепла. Из этого следует, что для организации отопления стандартного частного дома, имеющего средние габариты, понадобится около 2 кг материала в час.

Пеллеты для горелки загружаются в устройство приблизительно 1-2 раза в сутки. При загрузке новой порции сырья рекомендуется проводить очистку зольника от продуктов сгорания. Покупные горелки требуют еженедельной очистки, а самодельные приспособления загрязняются еще быстрее. Устройство, изготовленное своими руками, рекомендуется очищать приблизительно 1 раз в 3 дня. В противном случае оно довольно быстро выйдет из строя.

Некоторые модели горелок не требуют загрузки в течение 5 дней. В качестве примера можно привести пеллетную горелку АПГ-42. Такая модель совместима с котлами Теплодар-Купер.

Недостатком пеллетных горелок является обратное горение, которое сопровождается проникновением зоны пиролиза в бункер, предназначающийся для хранения и подачи топлива. Это влечет за собой задымление помещения, в котором находится отопительное оборудование, а также существует вероятность пожара.

Пеллеты – это гранулы небольшого размера, которые изготавливаются из дерева и используются в качестве топлива.

Пеллеты из опилок или любых других переработанных отходов при избытке воздуха в конструкции могут быть сдуты, что приведет к возникновению большого количества отходов (золы). Подача воздуха должна быть четко отрегулирована, в противном случае не только его избыток, но и недостаток могут привести к неэффективной работе и быстрому засорению аппарата.

Потребность гранулированного топлива в воздухе определяется в первую очередь режимом горения

Подбор правильного режима является первостепенной и очень важной задачей. Выход в рабочий режим горелки производится в 5 этапов. Перед началом эксплуатации устройства необходимо ознакомиться с каждой фазой более подробно

Перед началом эксплуатации устройства необходимо ознакомиться с каждой фазой более подробно

Перед началом эксплуатации устройства необходимо ознакомиться с каждой фазой более подробно.

Первым делом требуется выполнить поджиг. Горелка для котла на пеллетах разжигается с помощью специального керамического стержня-зажигалки, который при включении разогревается до очень высокой температуры (900-1100 °C). Устройства, изготовленные собственноручно, можно разжигать и обычной лучиной.

На заметку! Ни в коем случае нельзя использовать для розжига горелки легковоспламеняющиеся жидкости. В этом случае процесс горения сразу же перейдет в бункер, вследствие чего произойдет пожар.1 кг пеллет при горении выделяет примерно 5 кВт/ч тепла.

Вторым этапом подготовки оборудования к работе является запуск

Очень важно отрегулировать правильную подачу воздуха, чтобы настроить пламя горелки. Далее выполняется разгон аппарата. На этом этапе горелка входит в обычный эксплуатационный режим

На этом этапе горелка входит в обычный эксплуатационный режим

На этом этапе горелка входит в обычный эксплуатационный режим.

После разгона необходимо отрегулировать воздух таким образом, чтобы внутри устройства выставилась правильная температура теплоносителя в обратке. Затем нужно прекратить подачу гранулированного топлива и выставить необходимую интенсивность воздуха.

Способы автоматизации

Соотношение подачи топлива и воздуха в камеру сгорания необходимо отрегулировать, в противном случае работа отопительного оборудования будет нестабильной или постоянно происходить на высокой мощности.

Самый простой способ изменять обороты вентилятора и шнекового двигателя — это установить простейший регулятор. Но в этом случае добавится необходимость регулярного присмотра и настроек оборудования с учетом температуры окружающей среды и теплоносителя. Настройка отопительной системы своими руками состоит в том, чтобы подобрать на различных режимах работы такое соотношение подачи воздуха и горючего, во время которого факел пламени будет стабильным и ровным. Добиться этого можно только во время автоматизации работы котла.

Вначале надо приобрести блок электронного управления. Если котел уже оборудован этим прибором, то необходимо внимательно изучить возможности его применения. Обычно контроллеры ведущих изготовителей имеют свободные контакты для управления, куда можно подсоединить электрические двигатели шнека и вентилятора. В этом случае с учетом показателей датчиков контроллер начнет повышать или понижать подачу топлива и регулировать скорость работы вентилятора.

В плане розжига и контролирования пламени горелку тоже можно автоматизировать. Необходимо приобрести фотодатчик, а также электронный элемент накаливания. Последний включается в самом начале, поджигая пеллеты, а фотодатчик во время появления стойкого пламени будет извещать об этом контроллер, который выключит элемент накаливания.

На патрубке устанавливают датчик наполнения, его основная задача — подавать сигнал на электронный пульт управления, если шнек наполнен пеллетами, чтобы завершить подачу горючего. Все эти способы автоматизации дают возможность эффективно сжигать топливо и создать комфорт во время обслуживания котла отопления. Но существуют и определенные недостатки:

1. Стоимость изготовления горелки значительно повышается.
2. Находящийся в комплекте электронный блок отопительного котла обычно не приспособлен для одновременной работы с приборами для контроля и розжига горелки, в этом случае необходимо приобретать новый.
3. Горелку можно подсоединить не к любому контроллеру.

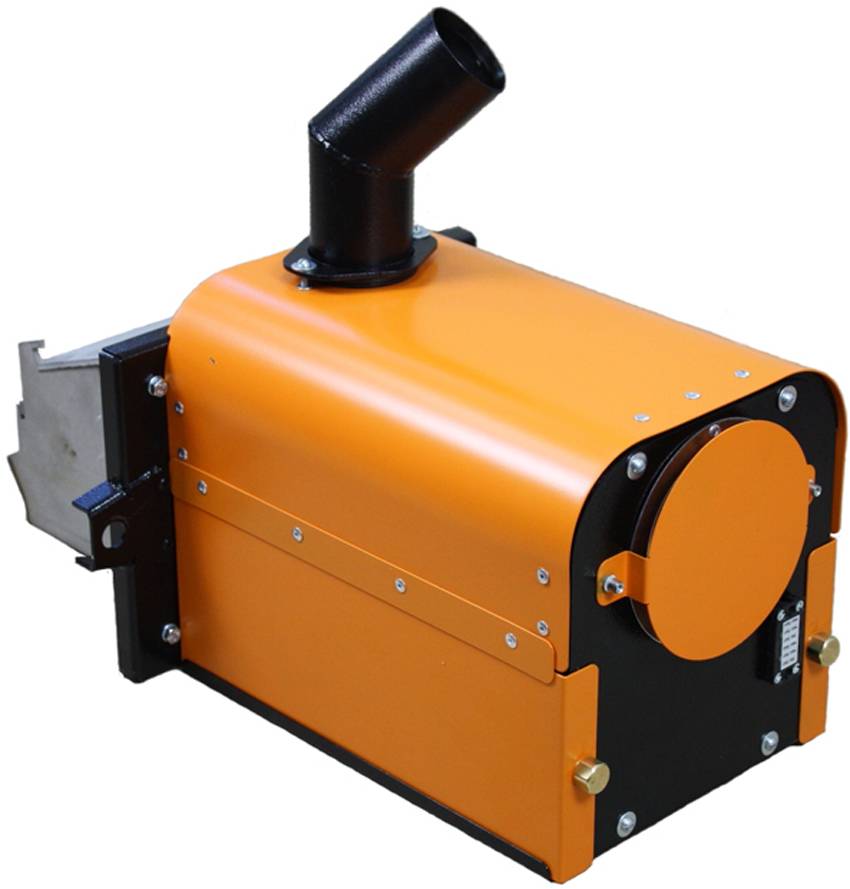

Устройство и принцип действия пеллетной горелки

Большинство пеллетных горелок предусматривает наличие следующих модулей:

• Шнекового конвейера, посредством которого осуществляется подача гранулированного топлива в камеру сгорания;
• Приводного электродвигателя;
• Электронным контроллером, отслеживающим параметры сгорания топлива и обеспечивающим внесение своевременных корректив в работу устройства;
• Специального датчика, контролирующего количество кислорода в отработанных газах;
• Гофрированного рукава, позволяющего предотвратить возгорание пеллет в бункере при возникновении обратной тяги;
• Камеры сгорания со встроенной колосниковой решеткой;
• Нагнетающего вентилятора, обеспечивающего подачу воздуха, необходимого для эффективного сжигания пеллет. Количество подаваемого в камеру сгорания воздуха зависит от частоты вращения вентилятора и регулируется автоматикой в зависимости от выбранного температурного режима;
• Электрического ТЭНа, обеспечивающего автоматический розжиг гранул в камере сгорания.

Принцип работы пеллетной горелки

Из внешнего бункера гранулы попадают в загрузочное окно шнекового транспортера, который доставляет пеллеты в камеру сгорания горелки. Интенсивность горения зависит от количества поступающего в камеру сгорания топлива, непосредственно связанного с частотой вращения вала приводного электродвигателя. Необходимая для обеспечения заданного температурного режима частота вращения двигателя регулируется электронным контроллером.

Не менее важным фактором для обеспечения стабильности процесса горения и полного сжигания топлива является наличие в камере сгорания достаточного количества кислорода. В пеллетных модулях подача воздуха в камеру сгорания осуществляется с помощью специального вентилятора, также управляемого электронным контроллером.

Схема регулировки температуры теплоносителя выглядит следующим образом:

1. Из бункера, с помощью шнекового транспортера пеллеты поступают в камеру сгорания. Одновременно с этим, включается вентилятор, обеспечивающий подачу воздуха.
2. По сигналу контроллера происходит воспламенение гранул с помощью электрического ТЭНа;
3. Как только температура теплоносителя достигает заданного значения, термодатчик передает соответствующий сигнал электронному блоку управления, который переводит устройство в ждущий режим;
4. В случае снижения температуры теплоносителя ниже запрограммированного значения, датчик температуры снова подает сигнал на электронный контроллер. Автоматический блок управления включает вентилятор, обеспечивая тем самым дополнительный приток кислорода в камеру сгорания. Избыток кислорода приводит к увеличению интенсивности процесса горения и теплоноситель вновь разогревается до заданной температуры.
5. Если в ждущем режиме произошло затухание гранул, АСУ подает соответствующий сигнал на электрический ТЭН, обеспечивающий автоматический розжиг.

Несмотря на то что принцип работы пеллетной горелки не отличается особой сложностью, стоимость этого агрегата достаточно высока. Для сокращения материальных затрат, связанных с переоборудованием котла на пеллетное топливо, некоторые владельцы твердотопливных отопительных агрегатов изготавливают пеллетную горелку своими руками. Как и любое другое производство, изготовление этого устройства начинается с создания комплекта технической документации, проще говоря, чертежей.

Как сделать пеллетную горелку своими руками

Помимо дров и угля есть другие виды твердого топлива, доступные многим домовладельцам. Это древесные гранулы, опилки, шелуха семечек, отходы обработки зерновых. Из-за их сыпучей структуры сжигать такое топливо классическим способом неудобно и малоэффективно.

Получить больше тепла и автоматизировать процесс можно, установив на котел специальное горелочное устройство. Последние имеются в продаже, но они приспособлены для работы на пеллетах.

Чтобы сжигать шелуху и мелкие опилки, потребуется дополнительное устройство, одно из решений — пеллетная горелка, изготовленная своими руками.

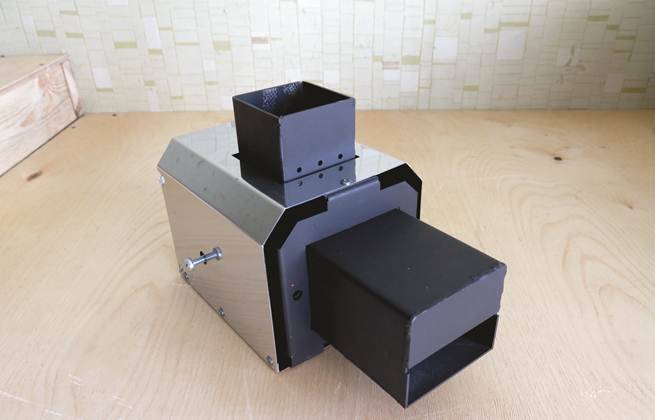

Пеллетная горелка своими руками

Строение изделия и назначение его элементов

Задача любого горелочного устройства – создать мощный ровный факел пламени для нагрева водяной рубашки котла, интенсивность которого можно регулировать.

В этом отношении конструкция пеллетной горелки преследует ту же цель и представляет собой небольшую камеру сгорания в виде аэродинамической трубы, в которую подается топливо и нагнетается воздух.

Для подачи гранул или шелухи используется шнековый конвейер, а топливо в него попадает из загрузочного бункера. Объем последнего определяет длительность работы установки. Воздух в зону сжигания поступает принудительно от вентилятора – нагнетателя.

Шнековый конвейер

Камера сгорания может быть как прямоугольного, так и круглого сечения. Последняя встречается чаще, так как она проще в изготовлении.

Если рассмотреть чертежи конструкции пеллетной горелки, то в камере круглой формы надо установить плоский поддон для горящего топлива, а сама она прикреплена к фланцевой плите, которая прилегает к фронтальной плоскости котла снаружи.

Наружная часть устройства состоит из шнекового конвейера с верхним входным патрубком, через который внутрь попадает топливо из бункера. Второй элемент – это вентилятор, установленный под шнеком и подающий воздух в нижнюю часть камеры.

Механизм пеллетной горелки

Сыпучие виды твердого топлива после сгорания образуют очень мало отходов в виде летучего пепла, поэтому устройство пеллетной горелки предусматривает ее самоочищение от потока воздуха, подаваемого нагнетателем. В результате весь пепел скапливается в зольнике, который нужно чистить не чаще 1 раза в неделю.

Описание рабочих режимов

Сам принцип работы пеллетной горелки заключается в следующем: порция топлива попадает в камеру, оно поджигается и включается минимальная подача воздуха. По мере того как топливо разгорается и камера прогревается, воздух нагнетается больше. В результате возникает устойчивый ровный факел пламени, греющий теплообменник с водой.

В заводских горелочных устройствах процесс автоматизирован полностью, розжиг обеспечивается электрическим элементом накаливания, его работу контролирует фотодатчик. Количество воздуха и пеллет, подаваемых в камеру, регулирует электронный блок, получая сигналы от датчиков температуры и давления.

Разобраться в работе устройства поможет схема пеллетной горелки.

https://www.youtube.com/watch?v=pkvWhUl1Nws

Топливо в виде древесных гранул или шелухи семечек может подаваться в шнек для пеллетной горелки различными способами:

• Традиционный способ – это подача пеллет из отдельно стоящего бункера больших габаритов, чтобы его вместительности хватало не менее чем на 7 дней работы котла, который раз в неделю нужно чистить. Из бункера топливо перемещается к горелочному устройству дополнительным шнековым конвейером необходимой длины.
• Более простой подачей топлива может быть оборудована гравитационная пеллетная горелка, выполненная своими руками. В ней шелуха и гранулы под собственным весом ссыпаются в шнек из бункера, установленного прямо над горелочным устройством, а тот подает нужное количество в камеру сжигания. Тогда запас хода котла будет составлять от 1 до 3 суток в зависимости от интенсивности работы.

Подобрать материалы для изготовления устройства несложно. Учитывая температурный режим работы камеры сгорания, для нее лучше взять трубу из жаропрочной стали с толщиной стенки не менее 4 мм. Фланцевая пластина, с помощью которой самодельная пеллетная горелка крепится к корпусу котельной установки, может быть сделана из стали обыкновенного качества толщиной 3 мм.

Подающий конвейер есть возможность приобрести в сборе, а можно изготовить самостоятельно из обычной трубы, поместив в нее шнек. Для вращения подбираются низкооборотный электродвигатель, редуктор и подшипники. Вентилятор надо купить и закрепить на пластине, подготовив для него посадочное место.

Саму пластину нужно изготавливать, изучив чертежи пеллетной горелки, и в зависимости от конструкции дверцы котла.

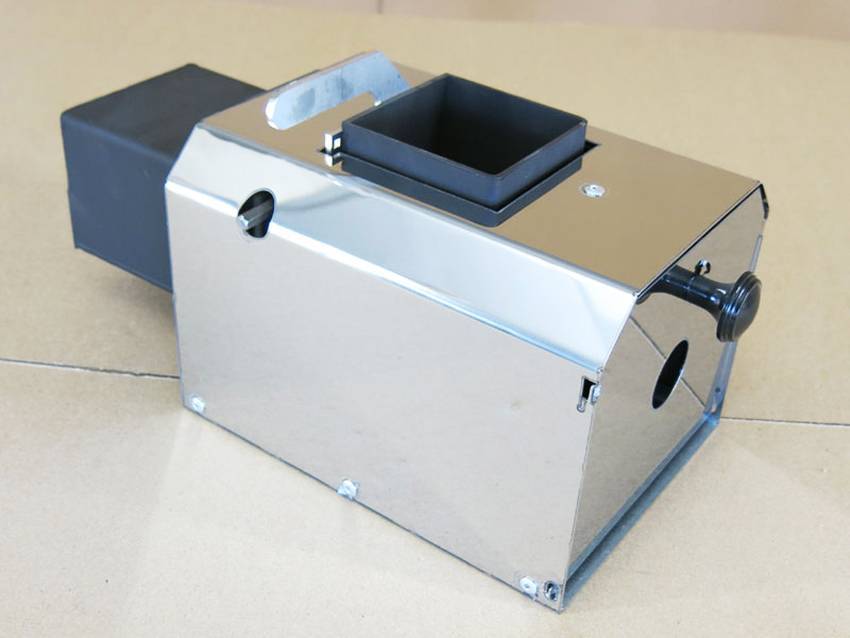

Детали пеллетной горелки
