Описание и назначение
Коронки для сверления металла — специальные насадки для сверлильных инструментов, отверстия формирует механическое воздействие. Форма таких элементов напоминает отрезки труб или цилиндрические поршни. На рабочей кромке располагаются зубцы, посредством которых и производится резка целевых материалов. Иногда рабочую поверхность усиливает алмазное напыление, что существенно увеличивает их стойкость к износу. Дополнительного накернивания не понадобится как для обычных твердосплавных насадок, так и для корончатых сверл для дрели, что упрощает их хранение.
Суть в том, что коронки по металлу для дрели разработаны с крестовыми заточками центровочных сверл. Такое выполнение позволило не только сделать их износостойкими и прочными, но и дало возможность делать мгновенное центрирование в зоне обработки. На противоположной стороне относительно зубьев и напаек располагается посадочный разъем. Его предназначение — надежная фиксация насадки на основном инструменте (дрель, перфоратор).
Характеристики и параметры
Самая главная характеристика — диаметр изделий. Именно от него зависит размер будущих отверстий, получаемых с помощью тех или иных моделей. От диаметра зависят и другие параметры оснастки, в частности, тип фиксации и длина хвостовика. Стандартный диапазон диаметров в пределах 1,4 — 18 мм. Показатель глубины сверления может достигать 40 мм — такое максимальное значение для всех типовых монтажных коронок
В большинстве случаев коронка для металла 50 мм производится из комбинированных сплавов. Это значит, что в основании несущего цилиндра — твердосплавная сталь, а рабочая поверхность — победит.
Особенности применения коронок по бетону
Перед началом работы нужно убедиться, что в месте сверления отсутствует арматура, которая может повредить коронку. При наличии центрирующего сверла, приставляем его в точку, соответствующую центру будущего отверстия и начинаем сверлить. Если коронка без центрирующего сверла, то нужно приложить её режущую кромку к поверхности стены всеми зубьями одновременно.
До тех пор, пока чашка коронки не углубится в стену настолько, чтобы стабилизировалось необходимое направление, не следует оказывать на инструмент чрезмерное давление. Для эффективного отвода пыли целесообразно использовать строительный пылесос со специальной насадкой на шланг. Особенностью сверления отверстий с коронкой является то, что её не нужно периодически вынимать из отверстия для охлаждения или проверки, а следует сверлить до нужной глубины непрерывно.
Если отверстие должно быть сквозное, то высверленный бетон останется внутри чашки и удалится вместе с коронкой. Когда отверстие делается не сквозное, то бетон, оставшийся в центре высверленной окружности, нужно удалить, скалывая зубилом или долотом. Для ускорения работы можно после углубления коронки на небольшую глубину, вынуть её и сделать по контуру окружности несколько отверстий нужной глубины победитовым сверлом, диаметр которого равен ширине зубьев коронки. Далее продолжить сверление коронкой.
Коронка по металлу: советы для правильного использования
Центровочное сверло должно обязательно находиться в комплекте с коронками
- Нужно сделать правильный выбор, для этого стоит внимательно
прочитать маркировочную информацию. На упаковке обязательно должны быть указаны
размерные показатели, страна-производитель (что в определенной степени говорит
о качестве товара), материал изготовления, особенности аксессуаров и
приспособлений. Если маркировка не дает полной информации о кольцевой фрезе,
есть основания усомниться в качестве инструмента. - В ходе использования не следует пренебрегать
рекомендациями изготовителей. Применение коронки не по назначению приведет к
повреждению инструмента. - Если в комплекте отсутствует центровочное сверло,
приобретать его нужно с учетом определенных требований. Например, сверло
насадки для дрели должно иметь крестовую заточку, иначе мгновенное и точное
центрирование выполнить не получится. - О необходимости регулирования числа
оборотов в статье говорилось не раз. Следует подчеркнуть, что это условие
является едва ли не самым главным для увеличения ресурса коронок по металлу.
При правильном подборе и использовании коронок отверстие в металле можно выполнить за считаные секунды. Инструмент применим для различных бытовых и производственных целей. Соблюдение технических требований может продлить срок службы на длительное время. И наоборот, одно необдуманное использование способно спровоцировать дефекты, которые сделают коронку непригодной для применения.
Как пользоваться коронкой по металлу
› Интересное
17.12.2019
Коронка по металлу предназначена для сверления сквозных отверстий большого диаметра в листовом и профильном металлопрокате. Это один из немногих режущих инструментов, который не только в обиходе, но и в профессиональной литературе имеет несколько параллельных наименований. В ГОСТ 17013-71 он присутствует под названием кольцевое сверло.
Но поскольку он имеет трубчатую конструкцию рабочей части, в учебниках по металлообработке и каталогах российских производителей нередко упоминается как полое или трубчатое сверло. При сверлении таким инструментом процесс резания осуществляется зубьями, расположенными равномерно по окружности его рабочего торца. По внешнему виду такая конфигурация режущей части напоминает корону, поэтому еще одно название коронки по металлу — корончатое сверло.
А поскольку по своему внешнему виду и принципу действия она больше соответствует фрезерному инструменту, то можно встретить и еще одно название – кольцевая фреза.
Виды коронок по металлу
Классификация корончатых сверл по металлу производится по следующим основным признакам:
- материалу режущих зубьев коронки;
- виду хвостовика;
- конструкции рабочей части;
- геометрическому размеру (в том числе максимальной глубине сверления).
Существует два базовых типа режущей части коронок по металлу: с зубьями из быстрорежущей стали и из твердосплавных материалов. Первые дешевле и менее производительны, но тем не менее гораздо эффективнее обычного сверлильного инструмента. Вторые работают на более высоких скоростях резания и, как правило, применяются при сверлении высокохромистых сталей и твердых сплавов. Самыми дешевыми являются биметаллические коронки по металлу, у которых режущая часть изготовлена из быстрореза, а основной корпус — из обычной конструкционной стали.
У корончатых сверл самым распространенным типом хвостовиком является Weldon. Кроме него, выпускается инструмент с хвостовиками Nitto, которые совместимы с Weldon, а также по стандарту немецкой фирмы Fein, чьи хвостовики подходят только к электроинструменту этого предприятия. Рабочая часть коронок по металлу характеризуется количеством режущих зубьев и, соответственно, количеством спиральных канавок и ленточек, которых может быть от четырех до шестнадцати и более.
Многие производители в отдельную группу выделяют инструмент с удлиненной рабочей частью, предназначенный для глубокого сверления, а также коронки для сверления железнодорожных рельсов.
Твердосплавные коронки по металлу
В твердосплавных коронках по металлу режущие зубья из твердых сплавов крепятся к корпусу пайкой, поскольку все три поверхности у них являются рабочими. Это более высокопроизводительный инструмент, способный работать на высоких скоростях по легированным металлам, нержавейке и сплавам алюминия с высоким содержанием кремния.
По сравнению с монолитными коронками по металлу из быстрореза он менее устойчив к вибрациям и переменным нагрузкам. Один из его главных недостатков — это сложность замены или переточки режущих зубьев в случае их затупления или поломки.
Также существуют корончатые сверла с алмазной режущей частью, но они не предназначены для работ по металлу.

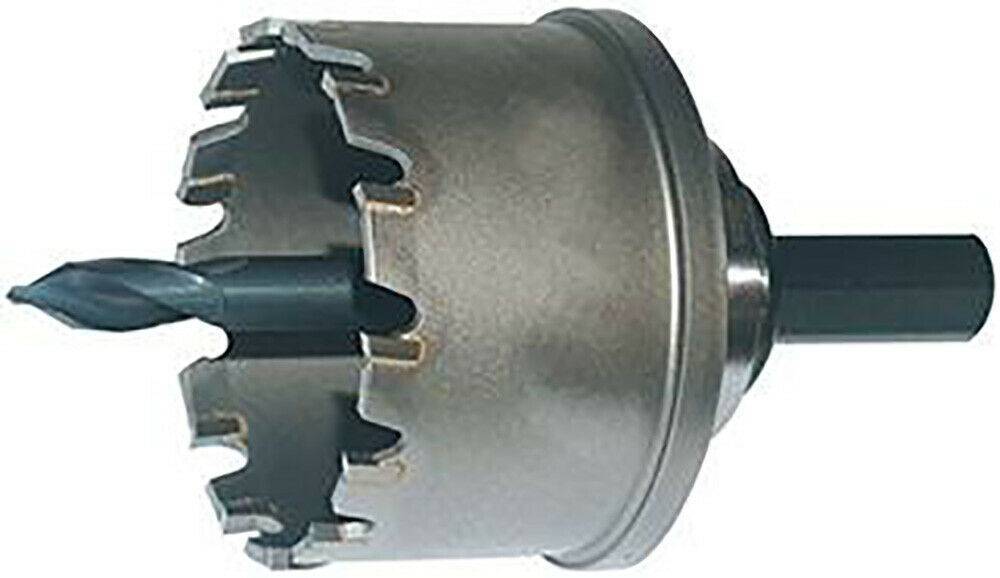

Конструкция и характеристики корончатых сверл
Несмотря на особенности отдельных моделей базовые конструкции всех коронок по металлу примерно одинаковы. Все они состоят из хвостовика, направляющей части со спиральными канавками и режущей коронки, состоящей из четного числа зубьев (см. рис. ниже).
Направляющая часть у такого инструмента полая. При сверлении в ее внутреннее пространство продвигается керн из металла, который по окончании операции выбивается специальным толкателем. Центральный канал проходит насквозь через весь корпус. В него вставляется заостренный на конце толкатель (часто подпружиненный), который, кроме выталкивания металлического керна, служит для центровки коронки по металлу перед началом сверления.
Коронки по металлу, предназначенные для обычных дрелей, имеют небольшой диаметр и цилиндрические хвостовики.
Устройство кольцевого инструмента
Сверла этого типа могут быть изготовлены из одной металлической заготовки или в виде составную конструкции из нескольких элементов:
- полой рабочей коронки цилиндрической коронки с режущей кромкой;
- направляющего пилотного сверла;
- хвостовика для крепления в приводе;
- соединительных переходных винтов.
Состоит этот инструмент из:
- Рабочей части – это тонкостенная коронка, кромка которой покрыта алмазным напылением или заточенными зубьями.
- Корпус – переходной элемент, соединяющий рабочую часть с хвостовиком, который закрепляется непосредственно в дрели или сверлильном станке через стандартный патрон.
- Корпус коронки – изготавливают из стали марки 20, 30, 36.
- Хвостовик.
Разборной вариант сверла
Разборной вариант сверла по бетону
Для того чтобы собрать инструмент из отдельных элементов пилотное сверло вставляют в хвостовик и фиксируют его положение при помощи винтов. После этого собранную пару закрепляют в корпусе коронки на винтовой резьбе.
Режущими элементами коронки являются специальные зубья, установленные по кромке, из твердых сплавов или алмазных композитов. Для эффективного отвода стружки и опилок во время работы на боковых стенках коронки могут быть предусмотрено наличие продольных канавок.
Внутренний диаметр отверстия в хвостовике может совпадать или быть больше диаметра направляющего пилотного сверла. Во втором случае остающийся диаметральный зазор позволяет обеспечить подачу смазочно-охлаждающей жидкости при установке инструмента на стационарном сверлильном станке.
Кольцевые сверла могут поставляться в собранном виде готовом к применению или в составе набора из нескольких отдельных элементов. Поставка комплектов позволяет сократить расходы в случае одновременного приобретения нескольких сверл. Хвостовики и пилотные сверла одинаковы для коронок различного диаметра. Поэтому общее количество деталей в комплекте можно уменьшить и общая стоимость набора снизится.
У имеющихся в широкой продаже кольцевых сверл рабочий диаметр зависит от вида материала, из которого изготовлена режущая коронка, и от типа ее конструкции.
Самые простые биметаллические сверла изготавливают из быстрорежущей высоколегированной стали HSS в виде полого цилиндра с зубьями на одной из сторон. Диапазон размеров возможного сверления отверстий от 14 до 210 мм. Изготовлены из быстрорежущей стали аналогом которой является Р6М5.
Более сложные и дорогие плоские твердосплавные корончатые сверла, предназначенные только для сверлильных станков, имеют рабочие диаметры от 16 до 150 мм. Изготовленные из единой металлической заготовки корончатые фрезы с боковыми спиральными канавками для отвода стружки могут иметь рабочий размер 12-120 мм.
Технические характеристики сверла указаны в его маркировке, которая должна содержать следующую информацию:
- торговая марка или название производителя инструмента;
- марку стали или вид материала режущих зубьев;
- геометрические данные, которые позволяют определить диаметр получаемого отверстия, предельную толщину обработки и размеры хвостовика.
Кроме этого при покупке кольцевого сверла необходимо учесть, для сверления каких материалов предназначен этот инструмент.
По сравнению со спиральными сверлами коронки по металлу являются дорогим и достаточно сложным в применении инструментом, поэтому они выпускаются довольно ограниченным количеством производителей. Высокую репутацию на российском рынке имеют корончатые сверла фирмы Karnasch, а также таких известных торговых марок, как Kornor, RUKO, Rotabroach, Bosch, ТИЗ и «Энкор».
При выборе коронки по металлу в первую очередь необходимо ориентироваться на производственные задачи, для решения которых она приобретается
Важно заранее представлять, по какому металлу или сплаву предстоит работать, каковы будут диаметр и глубина сверления, в также возможности своего электроинструмента в части мощности и типа посадочного гнезда
Все производители в своих каталогах приводят не только геометрические параметры и типы хвостовиков коронок по металлу, но также указывают, для сверления каких материалов он предназначен. Кроме того, в них можно найти рекомендуемые режимы резания и скорости расхода СОЖ. На рисунке ниже представлено описание корончатого сверла серии HARD-LINE с твердосплавными напайками и хвостовиком Weldon из каталога фирмы Karnasch.
Что такое коронка по дереву?
Насадка с напылением для обработки фанеры, ДСП, пластика, металла – известное приспособление, называющееся коронка для сверления дерева и других материалов. Выглядит она как чаша с зубцами, расположенными по краю обода. Надевается на специальный патрон для дрели и вращается благодаря электроинструменту. Глубина отверстия может быть разной, от нескольких миллиметров до нескольких сантиметров. От диаметра фрезы зависит количество зубьев на ней: чем крупнее коронка по дереву, тем большее число зубчиков на ней расположено. Типовой набор кольцевой насадки комплектуется элементами:
- головкой с режущими зубьями;
- хвостовиком;
- центральным сверлом.
Как правильно сверлить алмазными коронками
Расскажем, как правильно сверлить алмазными коронками сегментного и матричного типов отверстия в различных материалах. Перед этим приведем четыре основные особенности, касающиеся обработки любых конструкций и изделий.
- Алмазные коронки не имеют центрирующих элементов. Поэтому сверление отверстий чаще всего требует использования шаблонов. Для их изготовления обычно берут толстую фанеру как самый доступный материал. Перед сверлением шаблоны прикладывают к обрабатываемым конструкциям и надежно фиксируют. Это нужно для предупреждения перемещений и соскальзываний.
- Обрабатываемые конструкции и изделия также необходимо надежно зафиксировать. Смещения и трение коронки о края отверстий приводят к преждевременному износу режущих инструментов и перегреву оборудования. Кроме этого ухудшается качество сверления.
- Матрицы и сегменты на основе олова или бронзы переносят перегрев гораздо хуже твердых аналогов. При сверлении мягкими коронками используйте низкооборотные режимы.
- Желательно зафиксировать инструмент. Для этого есть специальные приспособления.
Фотография №5: сверление стены алмазной коронкой с фиксацией бура в горизонтальном положении
Сверление отверстий в бетоне алмазной коронкой
При сверлении отверстий в бетоне алмазной коронкой соблюдайте следующие правила.
- Перед сверлением обязательно удостоверьтесь в надежности фиксации инструмента, конструкции и шаблона.
- При начале бурения железобетона алмазной коронкой наращивайте обороты плавно.
- При сверлении не надавливайте на конструкцию слишком сильно. Это приводит не только к ускорению износа, но и к перегреву коронки. Результат — поломка режущего инструмента.
- Для бурения бетонных стен алмазными коронками лучше всего подходит технология мокрого сверления.
Фотография №6: сверление бетона алмазной коронкой в домашних условиях
Сверление отверстий алмазной коронкой в кафельной плитке
При бурении отверстий алмазной коронкой в кафеле учитывайте следующие правила, особенности и рекомендации.
- Не допускайте перегрева плитки. Для предупреждения появления трещин поливайте обрабатываемую поверхность водой.
- Слишком сильное надавливание приведет к поломке плитки.
- Желательно располагать отверстия в центрах изделий. Сверление возле краев приводит к откалыванию кусков кафеля.
- Не используйте режим реверса.
- Для фиксации плиток подойдут струбцины. Если нужно пробурить алмазной коронкой отверстие в отделанной кафелем стене, используйте шаблон.
Фотография №7: сверление кафеля алмазной коронкой
Особенности сверления отверстий алмазной коронкой в керамограните
- Сверление керамогранита в обязательном порядке требует подачи охлаждающей жидкости.
- Инструмент должен располагаться строго перпендикулярно или горизонтально к обрабатываемой поверхности.
- Керамогранит необходимо сверлить в безударном режиме на низких оборотах. Отверстия с диаметрами до 30 см сверлятся на 600–800 оборотах; больше — 300–400.
Также соблюдайте все правила, касающиеся работы с кафелем.
Фотография №8: сверление керамогранита алмазной коронкой
Сверление отверстий в металле алмазной коронкой. Стоит ли?
Чисто технически сверление отверстий в металле алмазной коронкой возможно, но специалисты категорически не рекомендуют этого делать. Дорогостоящий инструмент практически моментально выйдет из строя. Алмазные коронки и круги не предназначены для обработки металлоконструкций.
Преимущества и недостатки данных сверл
По сравнению с классическими насадками на электродрели для сверления металла, эти коронки характеризуются следующими преимущества:
- Для изготовления отверстий не нужно выбирать электроинструмент с мощным приводом.
- Внутренние стороны отверстия получаются шероховатыми, что нехарактерно для других видов оснастки.
- Подходят для закрепления в дрелях, фрезерных, токарных станках.
- Высокая производительность процесса сверления.
- Снимается значительное количество материала.
- Высокая точность выполнения работ если используется центровочная оснастка.
- Минимум шума во время проведения работ.
- Большое количество режущих кромок увеличивает производительность кольцевой насадки.
- На сверление отверстий большого диаметра уходит гораздо меньше времени, усилий чем у других насадок.
К слабым сторонам можно отнести более высокую стоимость, невозможность делать глухие отверстия. Коронки без алмазного напыления быстро тупятся.
Специальные режущие инструменты
Следует отдельно отметить о существовании борфрез. Такой механизм устанавливают в электродрели или шуруповерты. Эти детали называют шарошками, а применяют для зачистки и шлифовки металлических поверхностей. Большую популярность приобрел инструмент у гравировщиков для нанесения надписей в ювелирной продукции. Гравировка выполняется при большой скорости вращения вала, но на маленьком по размерам приборе.
Борфреза может установлена в бормашину или дремель, это наименование она получила по названию немецкой компании.
Фирма специализируется на производстве фрезерного оборудования с оснасткой. Когда выполняют гравировку на металле берут инструмент с гибким валом, насадка используется со специальным креплением.
Есть примеры по изготовлению самодельных фрез:
- разбирают зажигалку;
- извлекают кремниевое колесо;
- устанавливают на вращающуюся ось;
- на фанерный цилиндр приклеивают наждачную бумагу, получают инструмент в виде шлифовального барабана;
- точат дюбель — выйдет торцевая или отрезная насадка.
Подобным устройством можно воспользоваться в единичном случае, если намечается серьезный объем, таким же должен быть инструментарий. Тем более, что в заводских изделиях нет недостатка, стоят они не дорого.
Затылованные лезвия

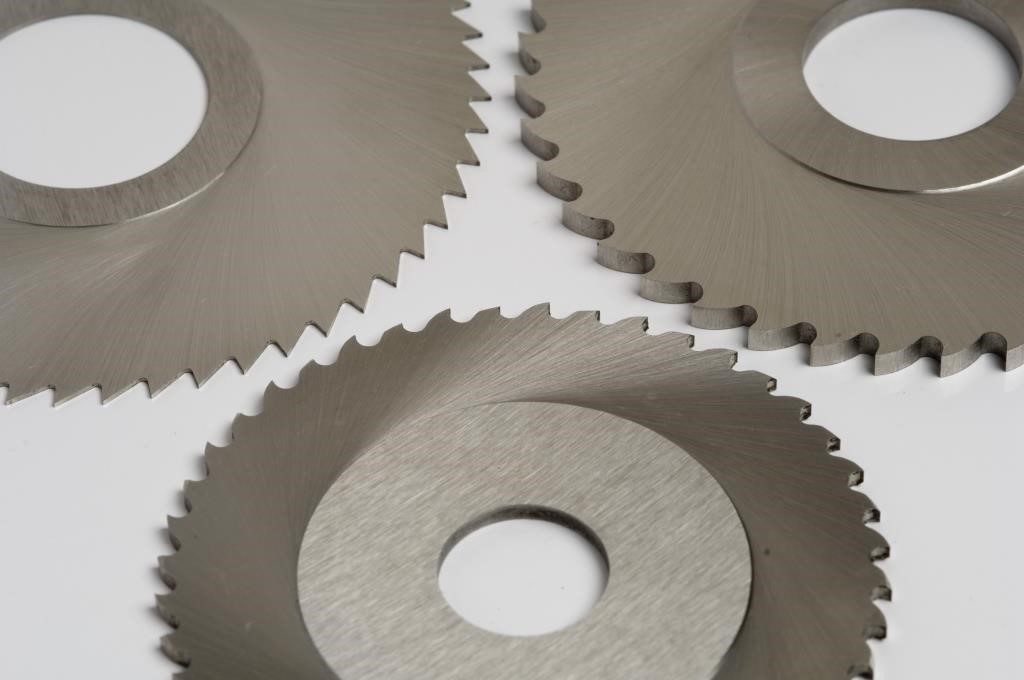

Отрезные
Отдельную разновидность дисковых фрез, назвали отрезными.
Создали такие элементы для обработки, болванок частично разделенных или разрезанных на фрагменты. Здесь отсутствует торцевая острая кромка, а зубцы устанавливают 3 видов:
- большие;
- малые;
- средние.
Фрезы с большими зубьями применяют для обработки мягкого сплава, остальные идут на отделку чугуна или стали.
Коронки по бетону
Сверление в бетоне отверстий для подрозетников выполняют специальными коронками. Кроме бетона, их можно использовать по кирпичу, железобетону и любому камню. Большой диаметр коронки чаще всего применяют при монтаже подрозетников или для прокладки сквозь стены трубопровода.
Форма коронки представляет отрезок трубы с отверстиями в боковых стенках для отвода отработанного мусора. По периметру одного края расположены напайки из специальных сплавов. Они служат режущим элементом инструмента. По центру с другого края трубки находится сквозное отверстие для вкручивания хвостовика. Он необходим для крепления коронки в патроне дрели или перфоратора. Сам хвостовик имеет посадочное место со стороны коронки под установку центровочного сверла. Во время работы, сверло исполняет направляющую роль, чтобы не сбиться с разметки.

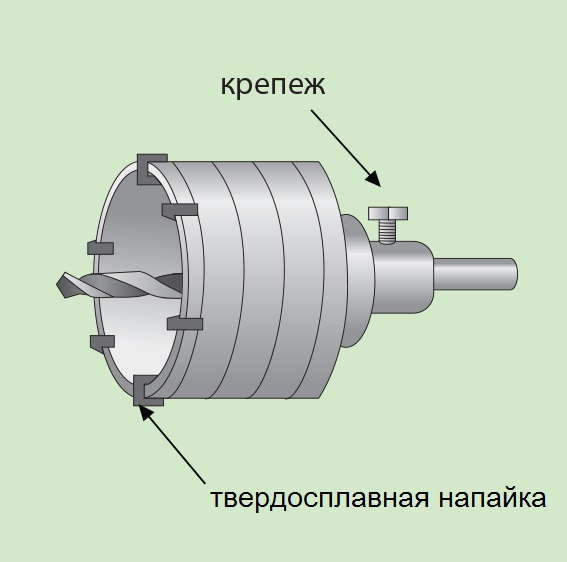

Коронка в разборе
Центровочное сверло и хвостовик часто продаются одним комплектом с насадкой. Существуют еще удлинители, предназначенные под перфоратор с разными патронами: SDS Plus или SDS Max. Удлинители имеют стандартную резьбу, аналогичную на корпусе коронки, поэтому их легко менять. Центровочное сверло бывает цилиндрическим и коническим. Стандартная коронка обычно комплектуется цилиндрическим сверлом, а удлиненный хвостовик может продаваться с коническим сверлом.
Эффективность сверления зависит от того, какой напайкой снабжена коронка. Дело в том, что каждая напайка рассчитана под определенный просверливаемый материал. Например, напайка по бетону быстро выйдет со строя, если делать ей сверление по железобетону.
Твердосплавные напайки
Самыми распространенными в быту являются коронки с напайками из твердых сплавов металла. Сплав очень прочный и долговечный, но если попадется арматура, напайки быстро вылетают. Ими лучше сверлить по простому бетону или кирпичу. Можно, конечно, и по железобетону сверлить до уровня арматуры, но не всегда этот уровень можно угадать.
Коронка с твердосплавными напайками подходит для работы с ударной дрелью или перфоратором. Невысокая стоимость изделия сделала его популярным в бытовом использовании для монтажа подрозетников.
Алмазные напайки
Кто хоть раз резал железобетон болгаркой, тот знает, что это делать лучше алмазным диском. Сверление по железобетону предусматривает аналогичную технологию, только вместо диска здесь нужна коронка с алмазными напайками. Ее конструкция состоит из сегментов, покрытых алмазным напылением. Алмазная крошка позволяет справиться с любым твердым материалом, даже арматурой. Но здесь надо помнить, что сверление по железобетону и другому материалу происходит только безударным способом. Иначе, испортится сама коронка, плюс несущие элементы ж/б конструкций подвергнутся нежелательному разрушению.
Алмазные напайки хорошо сверлят по кирпичу, кафелю, черепице, что позволяет сделать ровное отверстие. Однако высокая стоимость таких коронок позволяет их использовать на профессиональном строительстве. Покупать дорогую насадку, чтобы сделать дома несколько отверстий для подрозетников, нецелесообразно.
Алмазному напылению свойственна разная жесткость, о чем говорит маркировка коронок:
- маркировка буквой М указывает на мягкое алмазное напыление. Такие коронки применяются для сверления бетона повышенной прочности и легко сами очищаются от засора пылью;
- алмазное напыление средней жесткости с маркировкой С подходит для сверления железобетона;
- насадки с твердым напылением, обозначенные буквой Т, применяются для сверления на низких оборотах высокомарочного бетона.
Рассмотреть перечень алмазных коронок некоторых популярных фирм можно в приведенной таблице:
Напайки с карбидно-вольфрамовым напылением
Коронкой с такими напайками можно сверлить не только по кирпичу или бетону, но и по кафелю. Это очень удобно, когда надо просверлить гнездо под подрозетник на бетонной стене, отделанной керамической плиткой. Имея только одну насадку с карбидно-вольфрамовым напылением, отверстие сверлится за один раз. Главное, подобрать правильный диаметр.
Коронка с карбидно-вольфрамовым напылением с хвостовиком для дрели
Насадка снабжена шестигранным хвостовиком, предназначенным для зажима патроном дрели. Эффективность сверления достигается мощностью инструмента, которая должна быть более 800 Вт. Хотя такое напыление является универсальным, все же оно боится металла. Попавшая в стене арматура быстро выведет из строя напайки. Поэтому на ж/б стене кафель сначала сверлят насадкой с карбидно-вольфрамовым напылением. Затем, берется алмазная насадка и ей продолжают сверление. Естественно, размер их должен быть одинаковым.
Принципы эксплуатации коронок по металлу
Люди, никогда не пользовавшиеся коронками для металла, часто допускают ошибки, из-за которых оснастка быстро выходит из строя. Чтобы этого не допустить, увеличить долговечность коронки, нужно учитывать некоторые рекомендации:
Важно, чтобы на электроинструменте присутствовал регулятор оборотов. Их нужно изменять при сверлении разных видов металла.
Нельзя пренебрегать рекомендациями производителя.
Оптимальная толщина нержавеющей стали для сверления — 2 мм.
С помощью простого электроинструмента нельзя сверлить отверстия глубиной более 30 мм. Для этого следует использовать сверлильные станки.
При сверлении важно держать инструмент под углом 90° относительно обрабатываемой детали
При перекосе можно повредить оснастку.
При сверлении толстолистовой стали необходимо использовать охлаждающие смазки, чтобы режущие зубья не деформировались от сильного нагревания.
Для этого следует использовать сверлильные станки.
При сверлении важно держать инструмент под углом 90° относительно обрабатываемой детали. При перекосе можно повредить оснастку.
При сверлении толстолистовой стали необходимо использовать охлаждающие смазки, чтобы режущие зубья не деформировались от сильного нагревания.. Сверления металлических заготовок:
Сверления металлических заготовок:
- Оснастка соединяется с центровочным сверлом, закрепляется в патроне.
- Накерняется место будущего отверстия.
- На центрирующее сверло надевается металлическая или пластиковая трубка. Она нужна для защиты сверла от удара после создания сквозного отверстия.
- При сверлении на оснастку оказывается слабое давление, до тех по пока режущие зубья не выйдут с другой стороны.
С помощью коронок по металлу можно сверлить сквозные отверстия разного диаметра в металлических заготовках. Такая оснастка подходит для работы с разными видами металлов. Чтобы насадки прослужили дольше, по работе с ними нужно учитывать рекомендации специалистов.

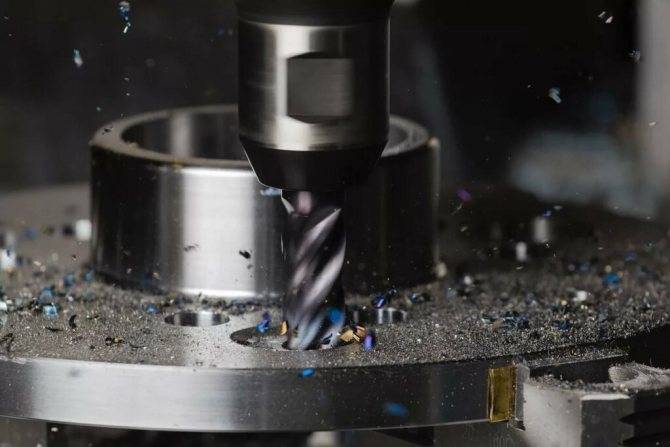

Выбор инструмента
В качестве оснастки фрезерных станков используются различные фрезы. Это приспособления для резки, изготовленные из инструментальной стали высокой прочности. Есть множество признаков, согласно которым происходит классификация:
- по материалу их режущих элементов;
- по расположению режущих частей зубьев;
- по виду заточки зубьев;
- по направлению зубьев (винтовые, наклонные и т.д.);
- по конструкции изделия (составное, цельное, сборное);
- по виду крепления режущих элементов.
- по назначению – название резца созвучно с задачей фрезеровщика. Рассмотрим некоторые из разновидностей.

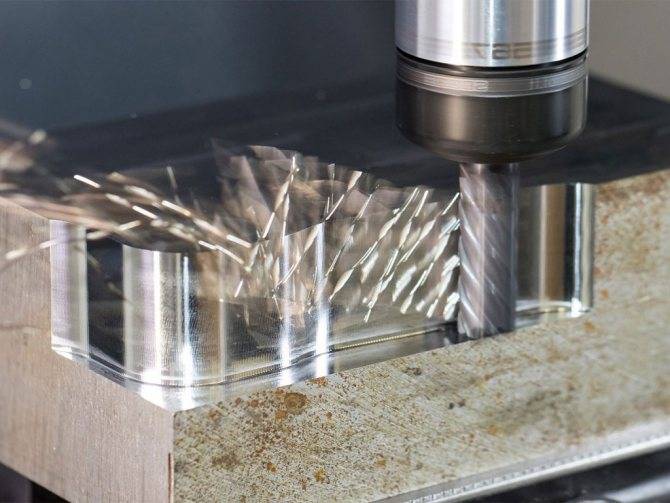

Для плоских поверхностей
В основном при обработке плоскостей применяются цилиндрические и торцевые фрезы, а также дисковые – для распиловки. Если инструмент в виде цилиндра, то он может быть нескольких типов – с цельными или сменными режущими краями. Крупные монолитные обычно применяются на первых стадиях металлообработки, при черновых работах, в то время как небольшие и разборные – для чистовой.
Торцевой резец больше подходит для протяженных заготовок. Тогда ее зубья могут быть по бокам – с торца. Если это большой складной инструмент, то его используют, соответственно, для широких поверхностей.
Использование твердосплавных резцов обязательно, если вы имеете удовольствие работать с плохо обрабатываемыми тугоплавкими материалами. Но стоит учесть, что понадобится защитная ширина и протяженность режущей кромки, тогда будет отходить хорошая стружка.
Для художественного фрезерования
Декоративные металлические вставки пользуются особенной популярностью в интерьере жилья или офисного помещения, но также такие элементы можно добавлять при проектировании автомобилей, при гравировке любых изделий, например, наручных часов, и в прочих случаях.
Режимы резания при фрезеровании концевыми или пазовыми фрезами идеально подходят для создания паза, канавки. Они могут иметь от 1 до 4 и более заходов, различную ширину и длину зубцов, сменные насадки или монолитные. Изготавливаются они из любого пригодного материала. Большое многообразие позволяет выбрать инструмент в зависимости от назначения. К слову, они подходят как для ручного управления станком, так и для числового.
Дисковые прекрасно справляются со множеством задач – начиная от грубой и быстрой распиловки, заканчивая тонкой, практически ювелирной работой по декоративному металлическому элементу.
Для обработки кромок
К сожалению, не каждый срез обладает идеальными характеристиками: гладкий, без зацепок и заусенцев, с правильным классом шероховатости и точности. То же касается всех углов – к ним сложно подобраться, по крайней мере не так легко, как к прямой поверхности. Для этого используют следующие насадки:
- Отрезная и шлицевая могут быть применимы для отделения одной части материала от основного массива.
- С помощью угловой можно обрабатывать углы и край. При этом есть две разновидности данного инструмента – с одной и двумя режущими кромками.
- Фасонная применяется для деталей с нестандартным и сложным изгибом – для круглых, вогнутых поверхностей. Очень часто используется для нарезания некоторого крепежного инструментария.
Обычно все из представленных видов имеют варианты с монолитным изготовлением из твердоплавкого сырья, а также складные – со съемными насадками. Первый вариант больше подходит для черновой металлообработки, а второй – для чистовой и тонкой.

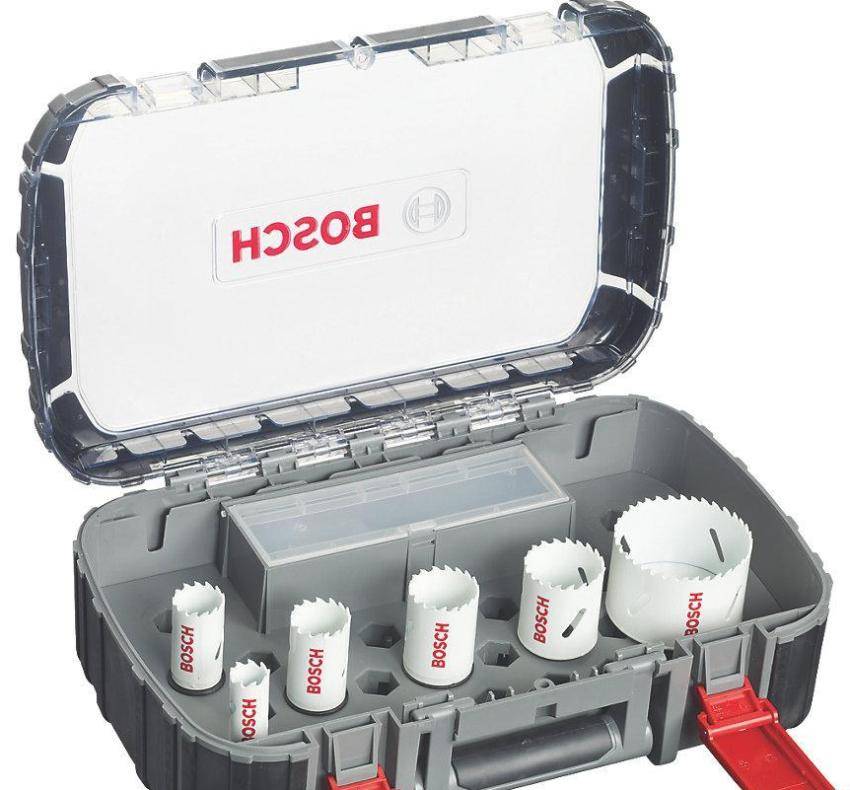

Характеристика корончатых насадок
Корончатые сверла имеют вид насадки большого диаметра, которые используются для просверливания отверстий в металле. Внешне изделие напоминает отрезок трубы, с одной стороны которой имеется хвостовик для соединения с патроном дрели, а с другой сверло. Насадка оснащена зубьями, посредством которых формируется отверстие соответствующего диаметра в металле.
Основными конструктивными элементами коронок по металлу для дрелей являются следующие устройства:
- Металлическое основание в виде отрезка трубы, которое с рабочей части имеет определенное количество зубьев
- По центру из металлического основания расположено сверло, которое называется центрирующим. Его предназначение в том, чтобы коронка в процессе сверления не смещалась в сторону. При сверлении отверстия в металле именно центрирующее сверло первым проделывает отверстие
- Хвостовая часть, посредством которой происходит установка насадки в патрон дрели
В зависимости от вида кольцевой фрезы, они бывают разборными и неразборными. Разборные устройства позволяют производить замену насадок разных диаметров. Замена коронок выполняется путем выкручивания болтового соединения на насадке. Для изготовления изделий применяются исключительно твердосплавные виды стали. Из аналогичных материалов изготавливается центрирующее сверло. Зубья коронок делаются из победита или с алмазным напылением.
Конструкция коронки по металлу биметаллической
Это интересно! Максимальный диаметр коронок, которые выпускаются производством для дрелей, составляет 21 см. Для сверления отверстий такого диаметра требуются соответствующей мощности дрели.
Заточка корончатых сверл
Режущий зуб коронки по металлу затачивается с трех сторон с точной выдержкой как углового позиционирования абразивного круга, так и наклона сверла относительно его поверхности. Поэтому станки для заточки корончатых сверл представляют собой достаточно сложные механические устройства, а сама заточка требует профессиональных навыков. На таком станке можно выполнять заточку корончатых сверл различного диаметра и с разным количеством зубьев. Кроме того, его зажимное приспособление рассчитано на все виды современных хвостовиков, встречающихся у различных коронок по металлу (Weldon, Nitto, Fein и пр.). Это достаточно дорогое и сложное оборудование и приобретать его имеет смысл только в том случае, если предполагается оказывать услуги по заточке инструмента. А для того чтобы вернуть режущим кромкам коронки по металлу начальную остроту, достаточно обратиться в сервисное предприятие с соответствующей компетенцией. Цена такой услуги не очень высока. К примеру, заточка корончатого сверла серии GOLD-LINE фирмы Karnasch диаметром до 25 мм обойдется в 500÷600 рублей. Несколько дешевле будут стоить заточные работы для коронок по металлу «Энкор» и биметаллических кольцевых сверл «Хилти» и Makita.
Заключение
«>
Обработка плотного и жесткого металла нечасто входит в перечень ремонтных бытовых мероприятий. Обычно такие операции связаны с выполнением ответственных строительных или производственных работ. Например, коронки твердосплавные по металлу могут использоваться при сверлении труб. Если речь идет о прокладке магистральных сетей, то предпочтение стоит отдавать мощным производительным насадкам. Однако в случае с цветными металлами и другими мягкотельными материалами больше внимания уделяют конструкционному устройству, иначе коронка может повредить цельную структуру за пределами зоны резки. Многое будет зависеть и от технических характеристик рабочего инструмента.
Перед выбором коронки следует определить пределы мощности, на которых дрель или перфоратор в принципе смогут осуществлять сверление с таким оснащением. Аппарат должен справляться и с нагрузками, транслируемыми от сверла, и с тепловой отдачей, возникающей при механическом трении оснастки.
