Измельчитель корнеплодов из болгарки
Самодельные агрегаты могут быть изготовлены из различных устройств, например, из пилы-болгарки. Для этого потребуется подобрать подходящий резервуар для рабочий камеры, после чего выполнить следующие действия:
- Установить приемник сырья, который можно сделать из листового металла.
- В центральной части корпуса вырезается отверстие, соответствующее валу редуктора болгарки.
- Изготовить нож, используя нержавеющую сталь, заточить его.
- Установить его внутри корпуса, присоединить вал болгарки.
Обязательно почитайте: Чем отличается редукторный стартер от обычного
Для того чтобы не допустить ошибок при сооружении устройства, может быть удобно использовать видео-инструкцию. Данная модель электрическая, как и агрегат из стиральной машины, что требует наличия электричества для корректной работы.
Аппарат из бытового культиватора
Приспособление, изготовленное на базе привода от культиватора, по конструкции схоже с дробилкой из дрели. Аппарат обладает повышенной производительностью, позволяет одновременно обрабатывать значительное количество травы. В процессе сборки траворезки используется:
- Привод культиватора;
- Нож из ножовочного полотна;
- Втулка для крепления ножа;
- Саморезы;
- Емкость;
- Столешница;
- Каркас для столешницы.
После закрепления привода на столешнице с отверстием для мотора, с помощью саморезов и скоб необходимо зафиксировать кожух механизма к бруску. В качестве раструба можно использовать воронку от водостока, вся собранная конструкция устанавливается и закрепляется на столе. Чтобы столешница с аппаратом не скользила от вибрации, рекомендуется установить ограничители.
Из стиральной машины
Такая корморезка качественно измельчает корм. Она прекрасно подойдет, если в домашнем хозяйстве животных много, они нуждаются в большом количестве корма, а времени катастрофически не хватает.
Понадобятся барабан и двигатель из стиральной машины. Порядок действий:
- Измерить размер вала мотора.
- Сзади барабана высверлить отверстие по размеру вала.
- По краям барабана сделать отверстия для 4-х болтов.
- Создать выход для корма в одной из стенок барабана. Для этого высверлить отверстие и приделать дополнительную деталь.
Лезвие прибора
Необходимо сделать 2 ножа:
- Для выброса корма. Оснащается закругленное лопастью, устанавливается рядом со дном конструкции.
- Для измельчения корма. Для изготовления используются режущие элементы, например, пила.
Ножи крепятся к валу электромотора с помощью болтов.
Подставка
Подставка кормоизмельчателя служит опорой. В качестве материала для изготовления используют прочный металл. Простая по конструкции корморезка из стиральной машины готова!
Диск для корморезки своими руками – Металлы, оборудование, инструкции
В крупных хозяйствах для приготовления кормовых смесей на основе травянистых культур применяются всевозможные измельчители. Обычно такие измельчители являются очень мощными и рассчитаны для измельчения кормов в больших количества.
Для подсобного же хозяйства где поголовье незначительное, применение промышленных измельчителей не целесообразно. Конечно, промышленность производит и данные агрегаты небольших мощностей, как раз подходящие для приготовления кормов в небольших количествах.
Но стоимость их иногда очень высокая, поэтому многие владельцы подсобного хозяйства часто изготавливают измельчители своими руками.
Сначала о том, что такое измельчители и для чего они предназначены. Измельчители – механические устройства, предназначенные для перебивания кормов на мелкие частицы, которые молодняку животных проще поглотить и в меньшей мере растянуть и затоптать.
Самодельные измельчители обладают рядом преимуществ. Во-первых, многие составные элементы являются подручными, так что стоимость изготовления их будет небольшой.
Во-вторых, можно сделать измельчители под приготовление определенных видов кормов.
В-третьих, обладая таким измельчителем, существует возможность приготовления свежих кормов каждый день, что обеспечивает более охотное поглощение его молодняком и взрослыми животными.
Как сказано, своими руками можно сделать это устройство под определенные типы кормов. Поэтому рассмотрим простые конструкции трех измельчителей, выполняющих переработку разных кормов.
Рабочий бункер
Для его изготовления понадобится квадратный лист сторонами 50 см и листы жести. На квадратном листе нужно сделать разметку выхода вала электромотора, он должен располагаться точно посредине. Этот лист будет задней стенкой бункера.Крепится он будет к электромотору.
Далее придется поработать с жестью. Для начала и нее вырезается ровная полоса шириной 10 см. Длина ее должна быть такой, чтобы свернув полосу кольцом, окружность ее не выступала за края задней стенки. Края этого кольца нужно будет сварить между собой.
Имеющееся кольцо из жестяной полосы прикладывается к листу железа и делается разметка. Причем край разметки должен выступать за пределы кольца примерно на 10 мм.
Далее по разметке вырезается круг. Край в 10 мм, сделанный при разметке, нужно будет загнуть в одну сторону на 90 град. Для удобства изгиба можно через определенные промежутки делать прорези. Задача такова – сделать так, чтобы кольцо плотно садилось в загнутые края вырезанного жестяного круга.
Посадив кольцо на круг, их нужно будет между собой соединить при помощи сварочного аппарата, при этом варить нужно так, чтобы отсутствовали щели.
Получившаяся конструкция будет передней стенкой рабочего бункера.
Затем на задней стенке производится разметка, добившись расположения изготовленной передней стенки строго по центру.
На место вырезанного куска нужно будет закрепить металлическое сито. По поводу сита следует отметить, что чем мельче будут его ячейки, тем больше будет дробиться зерно. Закрепить полоску сита можно заклепками.
Как сделать корморезку, овощерезку или измельчитель корма для скота своими руками
Корморезка своими руками – это дополнительный заработок в подсобном хозяйстве, хорошее настроение и экономия средств. Ведь для её изготовления вам потребуются самые распространённые подручные материалы, которые можно найти в каждом дворе деревенского дома.
Сделанная своими руками корморезка будет долго служить и принесёт большую прибыль при покупке комбикорма. С помощью её вы сможете крошить некондиционный картофель, свёклу и морковь, привезённую с ближайших фермерских хозяйств.

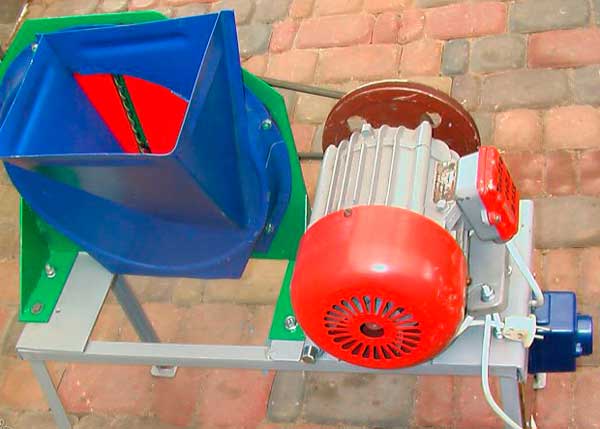

Устройство и принцип работы
Основными составляющими самодельной корморезки являются:
- Приемный лоток, или бункер, – конструктивный элемент, располагающийся над рабочей камерой (сбоку от нее) и служащий для закладки измельчаемого кормового сырья (травы, овощей, фруктов, зерна).
- Рабочая камера с вращающимся внутри нее ножом – в этой части корморезки происходит измельчение сырья острыми кромками движущихся ножей.
- Силовой агрегат (мотор) – предназначен для придания ножу–измельчителю высокой скорости вращения. В качестве него чаще всего используется электрический двигатель от какого-либо электрического прибора (стиральной машинки, соковыжималки).
- Выходной патрубок, или лоток для измельченного корма, – располагается, как правило, в нижней части рабочей камеры и служит для отведения результата работы кормоизмельчителя в подставленную под них емкость.
Однако в некоторых случаях такая конструкция из-за отсутствия материалов и необходимости быстрого изготовления упрощается, в результате чего сырье закладывают непосредственно в рабочую камеру и из нее же впоследствии высыпают измельченный корм.
Зернодробилка, корморезка и траворезка в одном приборе
Зернодробилка, корморезка и траворезка в одном приборе представляет собой довольно многофункциональное устройство, позволяющее перерабатывать самое различное сырье. Конструкция такого прибора позволяет перемалывать зерно, кукурузу, ячмень, а также измельчать траву, корнеплоды и овощи.
В зависимости от того, какое сырье измельчается, будет различным и показатель производительности. Как правило, измельчение травы занимает больше времени, соответственно и производительность будет немного ниже.
Научно доказано, что измельченные корма лучше усваиваются в организме животных, существенно повышая их продуктивность.
Траворезка из дрели
Траворезка из дрели
Простую, но при этом достаточно производительную самодельную траворезку из такого электрического инструмента, как дрель, можно изготовить следующим образом:
- Посередине сиденья простой деревянной табуретки проделывается отверстие диаметром 12 мм.
- К деревянному узкому торцу деревянного бруска 20×40 мм крепится подшипниковый узел UPC 201.
- Брусок вместе с подшипниковым узлом крепится к обратной стороне сиденья табуретки. При этом внутреннее отверстие подшипника и аналогичное просверленное в сиденье табуретки должны полностью совпадать (быть соосными).
- На табуретке при помощи коротких саморезов закрепляют оцинкованное 12-литровое ведро с просверленным в центре его дна отверстием 12 мм.
- Из прочного стержня диаметром 12 мм изготавливается вал для ножа траворезки. Для этого на одном его конце нарезают резьбу М12, после чего. Просунув его другим концом через отверстия в дне ведра и сиденье табуретки, запрессовывают в подшипнике. При этом длина выступающего внутри ведра стержня с резьбой должна быть не более 10-15 мм. Длину нижнего конца подбирают с учетом размера применяемой дрели: она должна быть такой, чтобы при зажатии вала в патроне установленного вертикально инструмента он упирался в пол и был устойчив.
- Из прочной инструментальной стали вырезается ромбовидный нож длиной 10-180 мм и шириной 35-40 мм.
- Узкие и торцы ножа подвергаются односторонней заточке.
- Нож устанавливается на рабочий вал и фиксируется при помощи гайки.
Обязательно почитайте:
Делаем бытовой гранулятор для комбикорма своими руками из мясорубки или пресса
В качестве привода для такой траворезки используется простая дрель мощностью 850-1000 Вт. Измельчаемая трава загружается при включенном приводе небольшими порциями, емкость при этом обязательно закрывают крышкой.
После того как рабочая камера траворезки наполнится измельченным кормом, наклонив табуретку с ведром, его ссыпают в более вместительную емкость.
Важно! Если в наличии нет металлического ведра, его ни в коем случае не заменяют пластиковым – такой на первый взгляд выгодный и простой выход из сложившейся ситуации может в будущем привести к плачевным последствиям. Дело в том, что при разрушении ножа этот материал не сможет защитить находящегося рядом человека от летящих с большой скоростью осколков металла
Корморезка из баллона газового
Самодельная корморезка из газового баллона довольно проста и универсальна. Для того чтобы ее сделать, нужно разрезать баллон на две части, а в днище просверлить отверстие. По всей поверхности баллона нарезают небольшие сквозные выемки, шириной не более сантиметра. Лучше всего расположить их в виде шахматной доски. Низ выемки должен быть ровным и прямым, а верх иметь форму арки. Для этого удобнее использовать пробойник. Можно сделать отверстия и круглыми, но тогда они будут менее эффективными.
На дно баллона крепят ось и фланец. Ось необходима для установки корпуса, и крепится подшипниками и сальниками. Для загрузки сырья используют металлический или деревянный ящик.
Прочную основу для корморезки сваривают из металлического уголка. На нее горизонтально устанавливают баллон, а поверх него — бункер для загрузки корнеплодов или овощей. Нижняя часть бункера должно плотно примыкать к баллону, для чего ее делают овальной формы. Для большой прочности можно приварить два металлических ребра к бункеру и баллону.
Данная самодельная корморезка из баллона не имеет двигателя — аппарат работает по принципу ручной мясорубки. К оси баллона прикручивают ручку, вращение которой обеспечивает измельчение зерна. Для более эффективной работы аппарата можно смастерить деревянную толкушку. Ее роль -проталкивание сырья через выемки в баллоне.
Как сделать электрическую кормовую овощерезку своими руками
Зернодробилка, корморезка и траворезка, сделанная своими руками, может практически ничем не уступать готовым магазинным вариантам. Главным условием в самостоятельной сборке является наличие довольно мощного двигателя, с помощью которого устройство бы функционировало.
Неудивительно, что умельцы научились приспосабливать болгарки и стиральные машины для измельчения различного сырья, путем небольших переделок в конструкции. Рассмотрим оба способа более подробно.

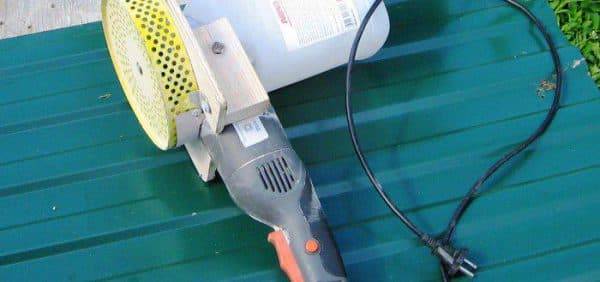

Изготовление из болгарки
Болгарка является неотъемлемой частью любого хозяйства, особенно в сельской местности. Если в наличии имеется больше одного такого инструмента, то один из них можно приспособить под кормоизмельчитель.
Из болгарки
Алгоритм действий, при этом, будет следующий:
- Для начала нам понадобится лист довольно прочной фанеры. Данный материал будет выступать в роли основания агрегата, на котором будут установлены прочие рабочие узлы.
- В нашей фанере нужно сделать два сквозных отверстия, в одно из них закрепить болгарку, а во втором – резервуар для сырья.
- Крепится болгарка к фанере при помощи болтов и скобы из металла. Далее нужно изготовить нож, который будет стоять на месте диска болгарки. Нож этот должен быть обоюдоострым.
- Снизу фанеры нужно приделать какую-нибудь сетку для просеивания переработанного материала. Для этой цели подойдет дуршлаг или старая кастрюля, на дне которой необходимо просверлить множество отверстий.
- В качестве резервуара для сырья может быть использована 5-литровая пластиковая бутыль.
В принципе, это все работы по изготовлению самодельного устройства. Как мы видим, затраты на изготовление минимальные.
Изготовление из стиральной машины
Конструкция стиральной машины очень подходит для превращения нее в кормоизмельчитель, сочетающий в себе функции траворезки и зернодробилки. Это относится к старым моделям стиральных машин с вертикальной загрузкой.
Процесс работы будет следующим:
- Конструкцию стиральной машины необходимо оснастить дополнительным двигателем, который нужно прикрепить наверху, под самой крышкой. Устанавливается он на уголки из металла при помощи болтов.
- Изготавливаем обоюдоострый нож таких размеров, чтобы его края не касались стенок стиральной машины.
- Второй такой нож нужно установить снизу, где находится заводской двигатель стиральной машины. При этом, крутится оба ножа должны в разные стороны, чтобы качество помола было лучше.
- В верхней крышке стиральной машины необходимо сделать отверстие, через которое можно засыпать материал для переработки. Также нужно предусмотреть какую-нибудь воронку, чтобы зерно и прочее сырье не просыпалось.
- Внизу стиральной машины также нужно вырезать отверстие, чтобы переработанное сырье высыпалось наружу.
Из стиральной машины
Данный агрегат из стиральной машины будет работать по принципу кофемолки. Мы не публикуем конкретных чертежей, ведь стиральных машин довольно много, у каждой есть своя специфическая конструкция и т.д.
Здесь важно понять сам принцип действия такого устройства, после чего можно очень легко осуществить это на практике
Устройство и сборка
Интерпретированную комплектацию корморезки ручной сборки будут составлять воронка для сбора получившейся консистенции, ножи-секаторы, фланец основания и ещё довольно обширное многообразие деталей, с которым можно ознакомиться на представленном ниже фото.
Читать также: Труба для дымогенератора холодного копчения
Выбор агрегатов, взятых за основу, обусловлен тем, что машина для стирки с лёгкостью может быть укомплектована всеми перечисленными механизмами благодаря удачной форме и подходящим габаритам. В то же время, нарезка с помощью такого устройства происходит по принципу электрической кофемолки. Согласно нему, лезвия, которые будут выступать основными режущими элементами, прочно прикрепляются к валу электрического двигателя путём ввинчивания. За счёт скорости вращения ножей и происходит быстрое дробление всех необходимых продуктов.
Сборка происходит следующим образом:
- Лезвия натачиваются и по достижении нужной формы поочерёдно насаживаются на вал, прикреплённый к шкиву активатора машины для стирки, вал закрепляется с помощью ключа. Как это сделать, подробно отображено на фото.
- Слив увеличивается в диаметре приблизительно до 15 сантиметров, таким образом отверстие будет использоваться в корморезке в качестве воронки для выведения готовых продуктов.
- В бак помещается и закрепляется решётка под углом около 15 градусов. Установка такой решётки – самый сложный этап сборки корморезки, его лучше изучить наглядно, с помощью фото и видео.
Заключение
Готовый аппарат необходимо будет протестировать в рабочем режиме, чтобы убедиться в его пригодности к дальнейшей постоянной эксплуатации. Также со временем лезвия внутри конструкции могут затупиться – в этом нет ничего страшного, достаточно будет просто заменить их на аналогичные. В целом, распространённых проблем в использовании корморезки, собранной своими руками, до настоящего момента не наблюдается – аппарат отлично годится для хозяйственных работ.
Измельчитель кормов — полезный для любого частного хозяйства аппарат, способный за короткое временя переработать не только зерно, но и сочные корма. Полученную смесь можно скармливать в виде мешанок или каш, а подходят они для всех видов домашнего скота и птицы. Корморезку можно не только купить, но и сделать самостоятельно дома.
Измельчитель травянистых культур
Для начала рассмотрим изготовление измельчителя травы для корма телятам или крапивы на корм курам. Потребуется такой агрегат, для тех у кого, в хозяйстве имеются птицы и молодняк мелкого и крупного рогатого скота, свиней.
Поскольку говориться о механических устройствах, то следует отметить, что данная конструкция включает в себя движитель. Чаще всего применяются электродвигатели, поскольку они удобнее в применении, а сам измельчитель будет стационарным.
Из материалов понадобиться: электродвигатель с количеством оборотов примерно 3000 об/мин (такие обороты нужны для более мелкого перебивания травы), основа, рабочая емкость, измельчающие ножи, жесть для изготовления отводящего рукава.
Из инструментов понадобиться сварочный аппарат, «Болгарка», дрель со сверлами по металлу, набор ключей, соединительные элементы (болты, гайки, заклепки).
Описываемый измельчитель имеет вертикальную конструкцию. Все элементы крепятся к основе, состоящей из металлической квадратной пластины толщиной 4-5 мм. К этой пластине привариваются по углам ножки. Высоту ножек следует подбирать по длине электромотора, который будет располагаться между ножками. При этом нижняя часть двигателя должна находиться от земли на высоте 15-20 см. По центру пластины просверливается отверстие для вывода вала электромотора.
С другой от ножек стороны к основе прикрепляется рабочая емкость. Это может быть старая кастрюля значительных объемов, можно и применить любую другую емкость, главное, чтобы она была цилиндрической. Прикрепить ее к основе можно болтами, только нужно правильно сделать разметку и просверлить отверстия. В нижней части емкости вырезается прямоугольное отверстие для отвода измельченного корма. Из подготовленной жести формируется короб, который нужно прикрепить к емкости на вырезанное отверстие. Прикрепить его можно заклепками.
Электродвигатель можно использовать от старого водяного насоса, лишь бы он был исправен. Корпус водяной крыльчатки с него снимается или срезается, остается только сам двигатель. Прикрепить его к основе можно двумя металлическими лентами и болтовым соединением.
Ножи можно изготовить из полотна старой пилы по дереву. Вырезается две полосы шириной 5 см и длина подбирается по диаметру емкости (ножи не должны доставать до стенок емкости примерно на 5 см). По центру полос проделываются отверстия. Кромки ножей затачиваются. Устанавливаются ножи на своей оси крестом.
Чтобы закрепить ножи на валу электромотора, потребуется изготовление специального переходника, с одной стороны одевающегося на вал и закрепляющегося на нем, с другой стороны на переходник будут одеваться ножи. С этой стороны нужно будет нарезать резьбу для жесткой фиксации ножей гайкой.
После сборки всех элементов в одну конструкцию, внутри емкости можно установить металлическую ленту, которую нужно закрепить перпендикулярно внутренней поверхности емкости
Важно, чтобы эта полоса не доставала до ножей. В задачу этой ленты будет входить предотвращение наматывания травы на ножи
После сборки нужно будет проверить надежность всех соединений, после чего можно будет проводить пробный пуск. Уже при измельчении кормов, емкость лучше накрывать какой-либо крышкой, чтобы исключить вылет травы из емкости.
Как сделать корморезку, овощерезку или измельчитель корма для скота своими руками
Корморезка своими руками – это дополнительный заработок в подсобном хозяйстве, хорошее настроение и экономия средств. Ведь для её изготовления вам потребуются самые распространённые подручные материалы, которые можно найти в каждом дворе деревенского дома.
Сделанная своими руками корморезка будет долго служить и принесёт большую прибыль при покупке комбикорма. С помощью её вы сможете крошить некондиционный картофель, свёклу и морковь, привезённую с ближайших фермерских хозяйств.
Устройство и принцип работы
Основными составляющими самодельной корморезки являются:
- Приемный лоток, или бункер, – конструктивный элемент, располагающийся над рабочей камерой (сбоку от нее) и служащий для закладки измельчаемого кормового сырья (травы, овощей, фруктов, зерна).
- Рабочая камера с вращающимся внутри нее ножом – в этой части корморезки происходит измельчение сырья острыми кромками движущихся ножей.
- Силовой агрегат (мотор) – предназначен для придания ножу–измельчителю высокой скорости вращения. В качестве него чаще всего используется электрический двигатель от какого-либо электрического прибора (стиральной машинки, соковыжималки).
- Выходной патрубок, или лоток для измельченного корма, – располагается, как правило, в нижней части рабочей камеры и служит для отведения результата работы кормоизмельчителя в подставленную под них емкость.
Однако в некоторых случаях такая конструкция из-за отсутствия материалов и необходимости быстрого изготовления упрощается, в результате чего сырье закладывают непосредственно в рабочую камеру и из нее же впоследствии высыпают измельченный корм.
Зернодробилка, корморезка и траворезка в одном приборе
Зернодробилка, корморезка и траворезка в одном приборе представляет собой довольно многофункциональное устройство, позволяющее перерабатывать самое различное сырье. Конструкция такого прибора позволяет перемалывать зерно, кукурузу, ячмень, а также измельчать траву, корнеплоды и овощи.
В зависимости от того, какое сырье измельчается, будет различным и показатель производительности. Как правило, измельчение травы занимает больше времени, соответственно и производительность будет немного ниже.
Научно доказано, что измельченные корма лучше усваиваются в организме животных, существенно повышая их продуктивность.
Траворезка из дрели
Траворезка из дрели
Простую, но при этом достаточно производительную самодельную траворезку из такого электрического инструмента, как дрель, можно изготовить следующим образом:
- Посередине сиденья простой деревянной табуретки проделывается отверстие диаметром 12 мм.
- К деревянному узкому торцу деревянного бруска 20×40 мм крепится подшипниковый узел UPC 201.
- Брусок вместе с подшипниковым узлом крепится к обратной стороне сиденья табуретки. При этом внутреннее отверстие подшипника и аналогичное просверленное в сиденье табуретки должны полностью совпадать (быть соосными).
- На табуретке при помощи коротких саморезов закрепляют оцинкованное 12-литровое ведро с просверленным в центре его дна отверстием 12 мм.
- Из прочного стержня диаметром 12 мм изготавливается вал для ножа траворезки. Для этого на одном его конце нарезают резьбу М12, после чего. Просунув его другим концом через отверстия в дне ведра и сиденье табуретки, запрессовывают в подшипнике. При этом длина выступающего внутри ведра стержня с резьбой должна быть не более 10-15 мм. Длину нижнего конца подбирают с учетом размера применяемой дрели: она должна быть такой, чтобы при зажатии вала в патроне установленного вертикально инструмента он упирался в пол и был устойчив.
- Из прочной инструментальной стали вырезается ромбовидный нож длиной 10-180 мм и шириной 35-40 мм.
- Узкие и торцы ножа подвергаются односторонней заточке.
- Нож устанавливается на рабочий вал и фиксируется при помощи гайки.
Обязательно почитайте:
Делаем бытовой гранулятор для комбикорма своими руками из мясорубки или пресса
В качестве привода для такой траворезки используется простая дрель мощностью 850-1000 Вт. Измельчаемая трава загружается при включенном приводе небольшими порциями, емкость при этом обязательно закрывают крышкой.
После того как рабочая камера траворезки наполнится измельченным кормом, наклонив табуретку с ведром, его ссыпают в более вместительную емкость.
Важно! Если в наличии нет металлического ведра, его ни в коем случае не заменяют пластиковым – такой на первый взгляд выгодный и простой выход из сложившейся ситуации может в будущем привести к плачевным последствиям. Дело в том, что при разрушении ножа этот материал не сможет защитить находящегося рядом человека от летящих с большой скоростью осколков металла

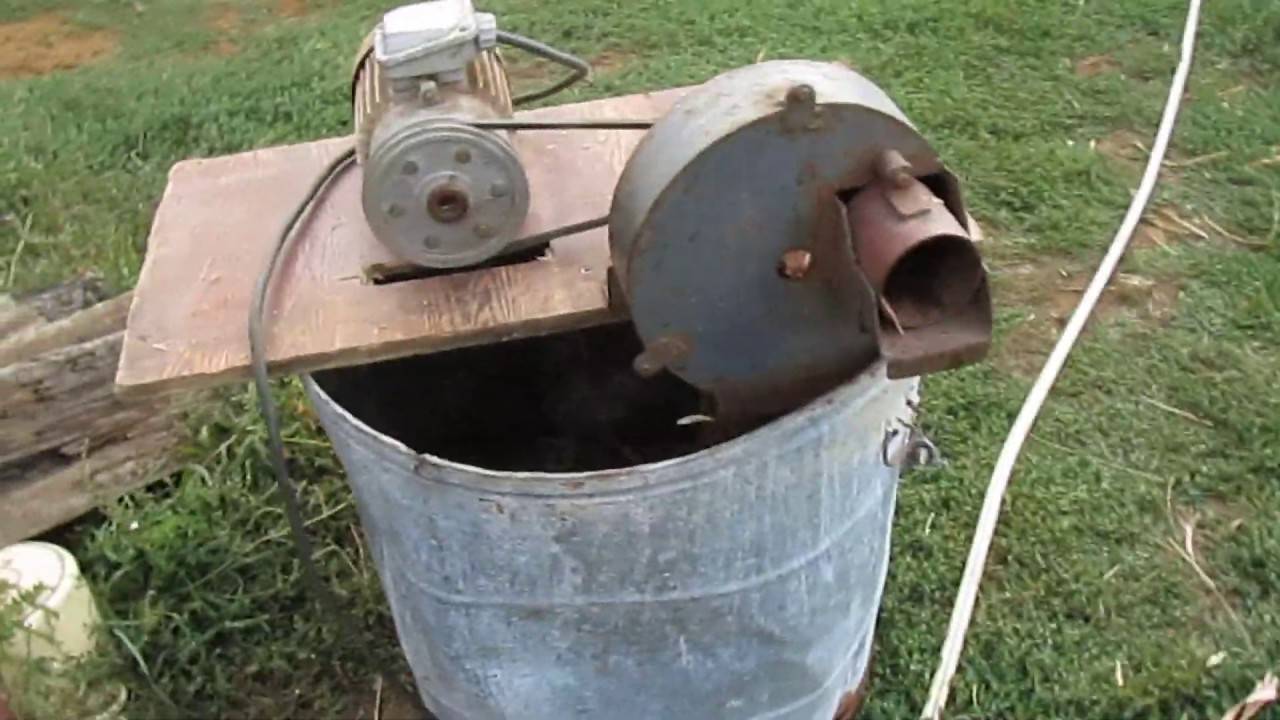

Самодельная дробилка яблок, картошки, помидоров
Самодельная дробилкаТехнология сборки самодельной дробилки для идущих на корм овощей и фруктов состоит из следующих этапов:
- Изготовление рабочей камеры – для этого подойдет любая старая выварка. По центру ее днища проделывают отверстие, а сбоку прорезают прямоугольное окошко, к которому приваривают небольшой короб.
- Из металла толщиной 3 мм вырезают диск с диаметром на 15-20 мм меньше, чем у дна рабочей камеры.
- По центру вырезанного диска делают отверстие.
- Отступив от центрального отверстия и краев диска по 20-30 мм, на диске делают 4 прорези овальной формы для ножей. Угол между двумя соседними прорезями должен быть равен 900.
- По размерам прорезей из уголка 30×30 мм делают 4 заготовки. В наружной плоскости одной из полок уголков сверлят 2 продолговатых регулировочных отверстия. Расстояние между ними замеряют и записывают.
- Заготовки из уголков торцами полок приваривают сбоку от продолговатых прорезей. При этом регулировочные отверстия должны располагаться на внешней плоскости той полки, которая обращена непосредственно к прорези.
- Для отведения измельченного корма из бака в приемный лоток к нижней поверхности диска также крепят две резиновые упругие полоски.
- Из рапидного полотна изготавливают 4 ножа с односторонней заточкой. Отпустив их на огне, в них просверливают по 2 отверстие. При этом расстояние между ними равно аналогичному значению между регулировочными отверстиями на уголках.
- Из уголка сваривают раму с ножками.
- К раме приваривают бак.
- Рядом с баком на раму, используя 2-3 болта, закрепляют двигатель мощностью 500-700 Вт. На вал двигателя перед его установкой на раму закрепляют шов (ведомый).
- Из прочного стержня делают вал для диска с ножами. На одном его конце нарезается резьба, на другом – паз под шпоночное соединение.
- Диск с ножами устанавливается на вал.
- Вал вставляется в отверстие в дне бака.
- На конец вала крепится второй шкив (ведущий).
- Шкивы соединяются ремнем.
- На торце подставки монтируется кнопка включения/выключения двигателя.
- Двигатель подключается к кнопке и к электрической сети.
- Чтобы исключить необходимость участия человека в процессе измельчения закладываемого в устройства сырья, к внутренней стенке его бака крепится специальная упор–планка, упираясь в которую, сырье будет быстрее измельчаться ножами диска.
- Для предотвращения ударов электрическим током рама корморезки заземляется.
Обязательно почитайте:
Как сделать перосъемную машину своими руками: эконом-вариант из стиральной машины
При помощи такого устройства можно измельчать не только томаты, но даже более твердые и плотные яблоки, арбузы.
