Устройство и характеристики
Разводной ключ – универсальный инструмент, внешне напоминающий обыкновенный рожковый гаечный инструмент, однако, имеющий регулируемый размер зева.
Простейший вариант состоит из следующих элементов:
- Рукоять (корпус)
- Неподвижная губа — является продолжением рукояти (частью корпуса)
- Подвижная губа – регулируемая часть зева
- Червяк – специальный винт, посредством которого выполняется регулировка размера зева (Двигает губу в обеих направлениях)
Разводные модели, за счет своей универсальности, используются для работы практически с любыми болтами и гайками, включая нестандартные размеры крепежных элементов.
Зачастую используются при ремонте бытовой техники, монтаже и демонтаже сантехники.
Материал
Качественный разводной ключ изготавливается из прочного материала — высокоуглеродистой инструментальной стали, либо же из сплава хрома и ванадия.
В качестве устойчивого к коррозии и механическим повреждениям напыления, используют:
- Хромирование
- Никелирование
- Фосфатирование
Строительный инструмент изготавливается по конкретным стандартам.
Для разводных ключей это ISO 6787:2001 и его модифицированная отечественная версия – ГОСТ Р 54488-2011.
Размер и вес
Стандартный гаечный разводной инструмент изготавливаются в нескольких размерах, в зависимости от размера зева:
• КР 19 — для работы с гайками, диаметр которых не превышает 19мм.
Подходит для мелких работ.
• КР 30 — для работы с гайками, диаметр которых не превышает 30мм.
Отличный выбор для ремонта бытового оборудования и техники.
Часто используется в сантехнических работах.
• КР 46 — для работы с гайками, диаметр которых не превышает 46мм.
Используется, как правило, слесарями для ремонта крупногабаритных промышленных приборов.
Вес инструмента напрямую зависит от его размера, материала, из которого он изготовлен, покрытия рукояти.
Для максимального размера зева в 30мм при длине 250мм средний вес составляет порядка 0,5кг.

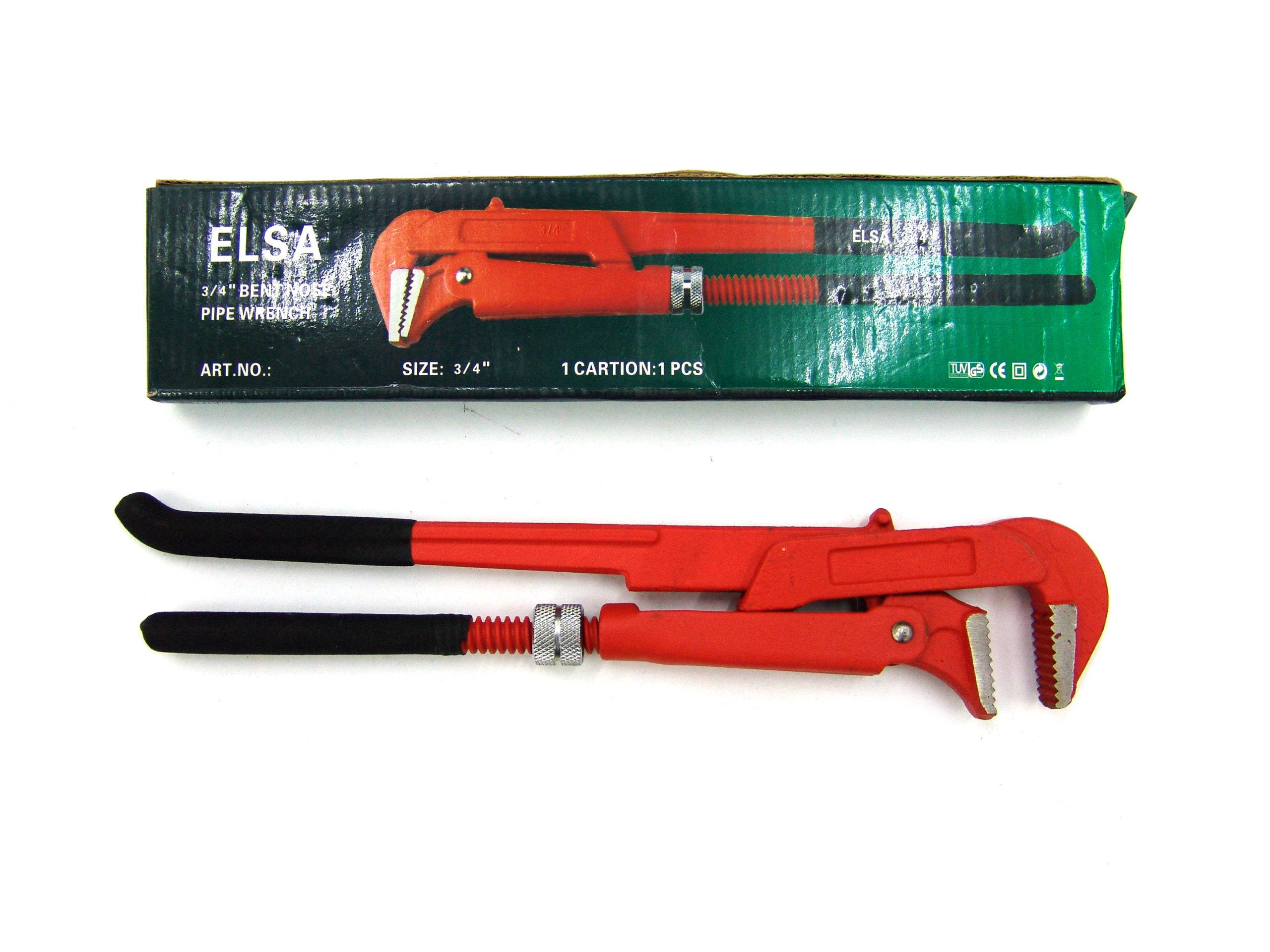

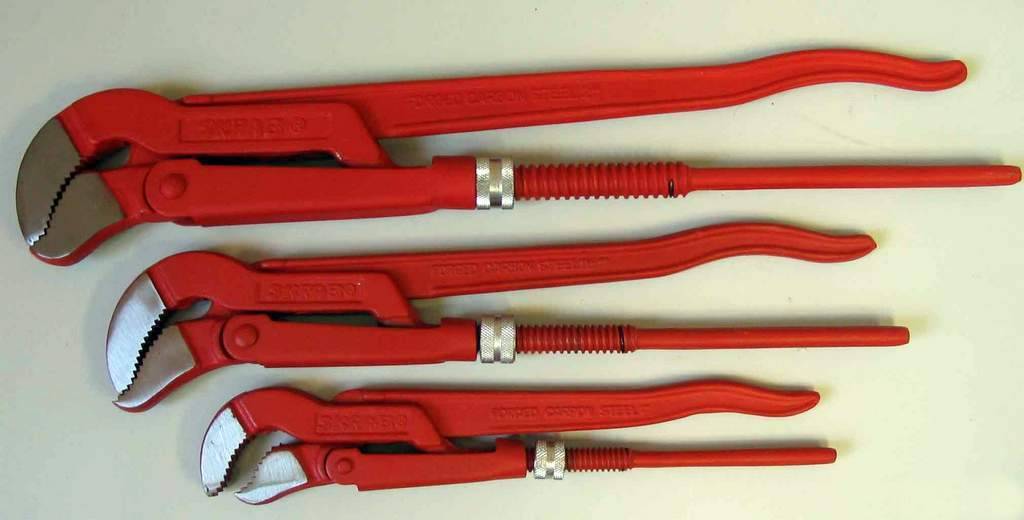

Рычажный ключ
Это один из наиболее распространенных ключей такого типа, наряду с прямым газовым ключом. Его также используют во время бытовых и домашних работ, в строительстве и ремонте помещений, в сантехническом хозяйстве и так далее. Данный ключ относится к универсальному спектру, и с его помощью можно монтировать или демонтировать соединения труб и деталей.
Данные ключ имеется в пяти вариациях, в пяти различных размерах. Маркировку имеют – КТР, и размер указывается от одного до пяти (КТР-1, КТР-2 и т.д.). Отличием между размерами заключается в возможности захвата различных диаметров труб. К слову, наиболее распространенными являются ключи №1 и №2. С их помощью можно захватывать трубы и соединения практически все, которые нас окружают. С их помощью можно захватывать и вращать трубы, болты и муфты, и так далее.
Отметим, что при захватывании трубы, зев газового ключа в таком случае должен охватывать не менее чем половину поверхности самой трубы. При этом ключ раскрывается до тех пор, пока размер раскрытия будет чуть больше, чем сам диаметр трубы. После же самого захвата детали, фиксирующую гайку нужно подтянуть, чтобы можно было спокойно работать ключом, и чтобы не дать ему выскользнуть из зацепления с деталью. Также отметим, что во время вращения, нельзя слишком сильно жать на рычаг, или же использовать дополнительное плечо – это может повредить или саму деталь, или ключ.
На подвижном рычаге ключа присутствует резьба, поэтому, когда вы вращаете деталь, например, гайку по часовой стрелке, резьба двигается к детали, которая захвачена. Как только труба будет полностью и очень плотно схвачена, можно приступить к крепкому зажиманию ручек инструмента, и приступать к раскручиванию или закручиванию трубы.
При этом, старайтесь приложить основное усилие, непосредственно, на неподвижную часть газового ключа, потому что благодаря наличию на губках данного рычага «зубцов», он будет «врезаться» в трубу, поэтому соединение будет более плотным.
Основные разновидности трубных ключей
Существует инструмент следующих типов: 1. Прямой. Рукоять располагается перпендикулярно щекам и гарантирует надежную фиксацию. Закручение гайки позволяет регулировать ширину зева инструмента.
2. Коленчатый. Такой ключ схож с прямым, но отличается от него не перпендикулярным расположением щек, а параллельным. Благодаря этому инструмент можно использовать в труднодоступных местах.

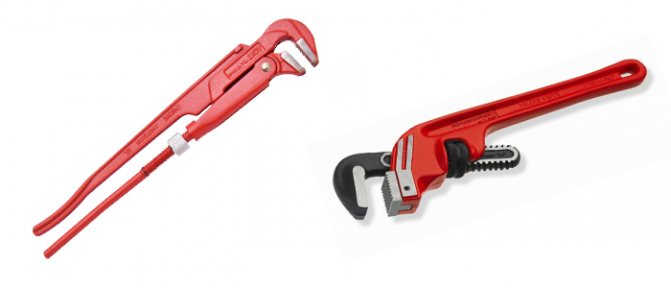

Прямой трубный ключ (слева) и коленчатый ключ (справа).
Выпускаются и модели со смещенной щекой. Она располагается под углом примерно 23 градуса к рукоятки.
Также выделяют трубный инструмент:
1. Однозахватный
. Он используется для обхвата изделий с затрудненным доступом. 2.С молотком . Рукоятка инструмента дополнена небольшой плашкой, которая позволяет производить работы со старыми, покрытыми ржавчиной изделиями. 3.С парной рукояткой . Такой ключ дополнен щеками в форме буквы «S». Такой инструмент позволяет удерживать как плоские, так и объемные изделия.
1. Однозахватный ключ (ключ Халилова). 2. Ключ с молотком. 3. Ключ с парной рукояткой
Выпускаются и сложнорычажные изделия. Они используются для приложения существенных усилий.

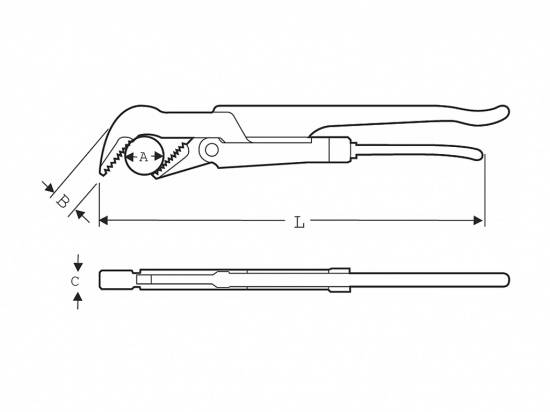

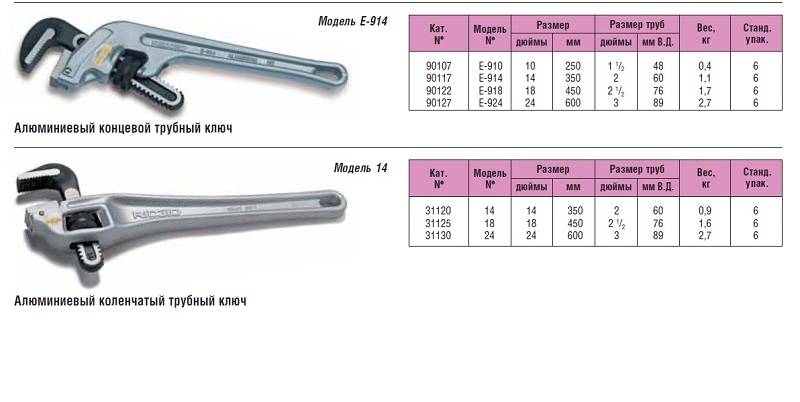

Трубный инструмент делится на несколько категорий и в зависимости от размеров. Вы можете сделать выбор в пользу ключа одного из следующих типов:
- № 0. Такой ключ имеет длину 200 мм и позволяет зажимать изделия диаметром от 5 до 28 мм.
- № 1. Такие инструменты могут зажимать прокат диаметром от 10 до 36 мм. Длина изделия составляет 30 см.
- № 2. Данный инструмент имеет длину 40 см и позволяет зажимать изделия диаметром от 20 до 50 мм.
- № 3. Применяются для зажима элементов диаметром 25-90 мм и имеют длину 50 см.
В зависимости от типа губок выделяют следующий инструмент:
- С прямыми губками под 45 и 90 градусов.
- С S-образными губками под 45 градусов. Такие губки позволяют фиксировать изделие сразу в трех точках, что предотвращает риски его проскальзывания при выполнении работ.
Инструментальный зоопарк
За минувшие десятилетия появилось немало разновидностей этого инструмента, нацеленных на выполнение определенного круга задач:
– Прямой трубный ключ – наследник первых ключей, самый распространенный и по-прежнему незаменимый для операций с трубами и с любыми объектами, имеющими грани. Его щеки расположены под углом 90o относительно ручки и параллельно друг другу. Тем самым обеспечивается плотный захват трубы с двух сторон. Ширина зева ключа регулируется при помощи гайки.
– Коленчатый трубный ключ − похож на «классический» прямой. Но плоскость щек у него параллельна рукоятке, так что он удобнее для использования в узких местах. В качестве промежуточного варианта выпускается и концевой трубный ключ со смещенной щекой, расположенной под углом 23° к рукоятке.

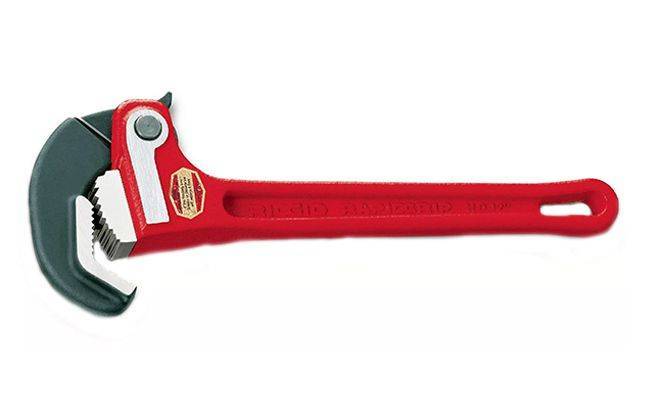

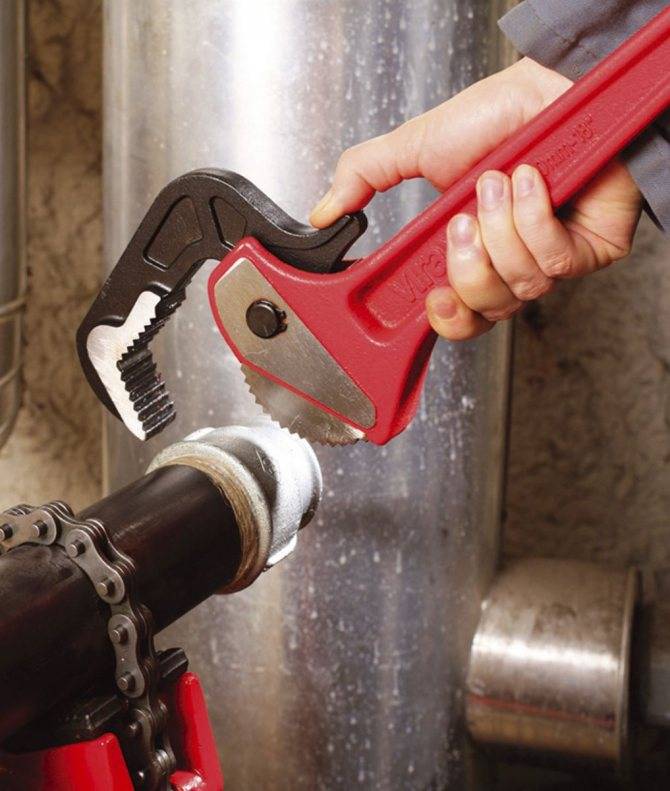

– Ключ однозахватный трубный (КОТ), также называемый «ключ Халилова». Такой инструмент полезен для обхвата труднодоступных труб.
Встречаются и такие экзотические варианты, как прямой трубный ключ с молотком. Рукоять инструмента заканчивается увесистой «плашкой», которую рабочий может использовать в качестве ударного орудия. Такая модификация будет весьма полезной при разборке старых прикипевших резьбовых соединений на стальных трубах, где без интенсивного простукивания не обойтись.
Кроме того, были разработаны трубные и газовые ключи с парной рукояткой. Щеки у них могут быть S-образной формы или же с наклоном 45o или 90o. Такие ключи используются для удержания труб, плоских предметов, гаек, фитингов и т. д.
Для разборки старых «сросшихся» соединений выпускаются сложнорычажные ключи, которые позволяют создавать усилие в 3-7 раз больше, чем достижимо с обычным прямым ключом.
С трубами большого диаметра (от 4 дюймов и более) ключами классической конструкции работать не всегда удобно. Так что здесь применяются цепные ключи, захватывающим элементом в которых является металлическая цепь. Это дает возможность гибкого и многоточечного захвата трубы диаметром до 18 дюймов (457 мм).
В семействе ключей, полностью охватывающих трубу, есть и «неженки» − ремешковые ключи. Вместо цепей у них плетенный нейлоновый ремень шириной от 12 до 45 мм, покрытый полиуретаном для предотвращения царапин. Такие ключи ориентированы на работу с трубами диаметром до 2-5 дюймов и особенно будут полезны в тех случаях, когда крайне нежелательно повредить или поцарапать полированную поверхность труб.
Сложные вложенные ключи
Это «слесарные инструменты», которые имеют несколько частей для продвижения работы и улучшения доступа к различным тяжелым креплениям или узким местам.
Некоторые, например Трубчатый ключ может иметь только одну фиксируемую ручку. Другие состоят из подвижной ручки с «трещиной», головки определенного размера и ряда сопел, которые позволяют покрывать различные конфигурации и размеры суставов. Такое составное устройство уже представляет собой полный набор инструментов.
Все вышеупомянутые скобы — это тип женщины, то есть те, которые покрывают привязанность вашим телом.
Тем не менее, инструменты покрыты: они работают со специальными связями, они вставлены в их канавки (сплайны) и поэтому имеют сходство с другими слесарями — отвертками.

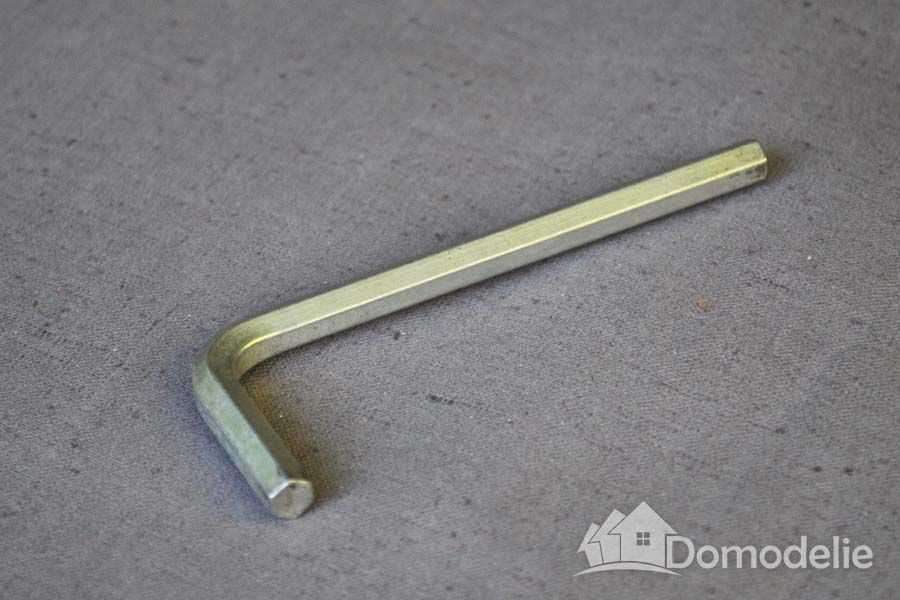

Это, например, шестигранник.
Вернуться к началу

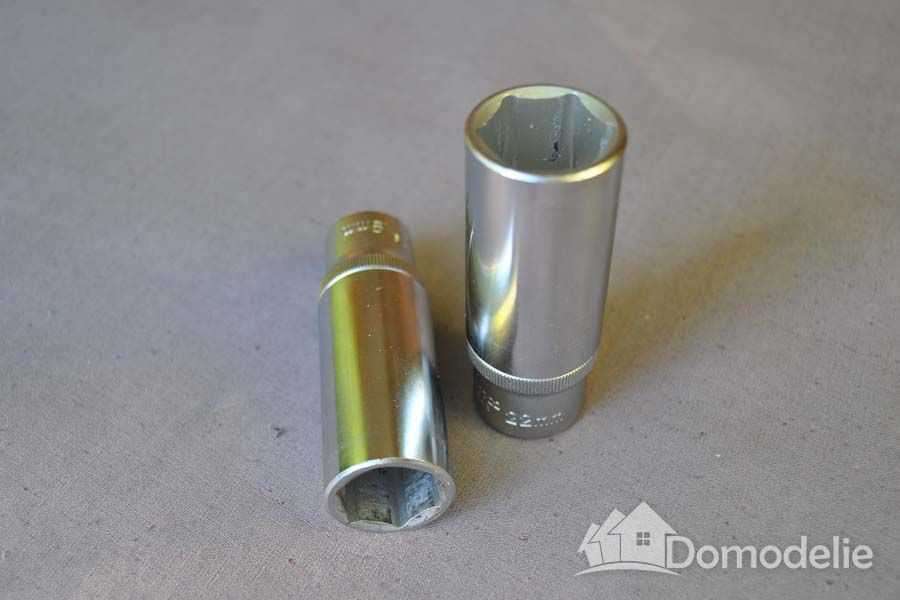

Торцовые гаечные ключи
Исполнение этого инструмента характеризуется наличием углубления, выполненного в виде шестигранника, который фиксирует крепеж. К подобному типу ключей часто прибегает при обслуживании автомобильного транспорта. Традиционный вариант их исполнения предусматривает Г-образную форму, а каждый конец имеет шестигранную выемку. Стоит заметить, что последняя всегда имеет одинаковый размер, чем этот инструмент отличается от накидного. Подобные различия обусловливают функциональность этих концов: благодаря длинной части эти ключи могут применяться для выкручивания болтов, которые слишком загублены в конструкцию. Вместе с тем рычаг имеет укороченную длину, что обеспечивает небольшой крутящий момент, при котором болты фиксируются коротким концом, а за счет длинной части удается обеспечить большой крутящий момент.
Общеизвестным является факт, что для откручивания крепежа необходимо прилагать гораздо большее усилие, нежели при закручивании. Это обусловлено закисанием резьбового соединения. Поэтому закручивать крепеж можно при помощи короткой части, которая будет выполнять роль рычага. Открутить же его можно при помощи длинной части. Подобный подход не позволяет возникать ситуациям, при которых давно закрученный крепеж невозможно открутить. Подобный инструмент часто предусматривает на изгибе отверстие, предназначенное для захвата выступающих частей.
Объединяет торцовый ключ с накидным инструментом наличие выемки с 12 гранями, аналогичные особенности, которые этот ключ демонстрирует на фоне профиля TORX. Здесь подразумевается то, что нормальная работа ключа будет обеспечена лишь при повороте на 30 градусов. При пользовании им не возникает особых проблем, риск смазывания углов болта возникает в условиях оказания меньшего усилия или же меньшего износа шляпки болта. В некоторых случаях ключи подобного типа могут сочетать в себе сразу 6 и 12-тигранные головки.
Один из вариантов исполнения подобного инструмента предусматривает крепление головки к ручке посредством шарнира. Такое решение обуславливает различия по размеру головок с каждого конца.
Особой разновидностью такого инструмента являются ключи Т-образной формы с одной головкой. Помимо них в продаже представлены баллонные, которые выполнены в виде креста, а также модификации со сменными головками, которые заметно ограничивают размеры набора.
Разводной/газовый/трубный/шведка
Речь пойдет об этом ключе.
Почему у него так много названий? Могу предположить, это потому, что ключ такого типа много где применяется. Трубный ключ — сантехники, газовый — газовщики…
Ключи такого типа бывают с прямыми губами (ка на фото выше) и с не очень прямыми:
«Гайки» удобнее крутить конечно же ключом с прямыми губами. Но вот когда речь идет о трубах, с «кривыми» губами, ключ получше будет. Потому как гораздо меньший риск что труба замнется и если такой ключ из хорошего металла, то он не будет проскальзывать на трубе. За то гайки крутить им уже неудобно. Если с прямыми губами он держится хорошо, то этот ключ, как минимум оставит след (зазубрины) на «гайке», что во многих случаях недопустимо (в плане эстетики).
Так какой же ключ купить? Если деньги есть, то я бы рекомендовал вам 3 штуки. Один с кривыми губами, среднего размера. Таким ключом очень удобно не только трубы держать или закручивать, но и что-то зацепить и оторвать. Например крепление старой батареи, от стены:
И два ключа с прямыми губами, как на первом снимке один из них небольшого размера (1 дюйм), а второй побольше на дюйм с четвертью. Таким разводным ключом, кроме гаек, очень удобно крутить лерку, в процессе нарезки резьбы. Иногда просто держатель для лерки не влазит, и приходится применять такой способ:
Теперь о ценах. Какая разница между дешевым ключом и ключом подороже.
Вот вам три снимка для сравнения:
Если смотреть с лева на право и по порядку, то самые хреновые ключи, это первый и второй. Первый говно-метал, второй не до конца сводится. Видно на снимке номер «1» Первый ключ, купленный за недорого, «поплыл» в первый же день работы. В то время как второй, а он в 3 раза дороже, выдержал «испытание» с большим запасом. Если внимательно посмотреть на снимок под цифрой «1» и «2», то вы уведите разницу между первым и вторым ключом, они оба сведены до упора. Хотя новые, они отличались только цветом и ценой.
Самый красный ключ (четвертый) на снимке, тоже немого кривоват. Но это не по тому, что он из плохого материала сделан. Он тоже не дешевый. А погнулся он, в процессе «русской» эксплуатации. На него неоднократно приходилось одевать метровую трубу-рычаг… И он выдерживает.
И все же, ключ из прочного металла, держится до последнего. И если на ключ приложили гораздо большее усилие чем он может выдержать, то он просто лопнет/сломается. На примере (фото ниже), это продемонстрировано. Откололся край «щупальцы/губы»
Когда ключ сделан из такого материала, то зубы/шлицы, остаются довольно долго острыми. Что позволяет удержать трубу и не дать ей проворачиваться. Ключ как бы впивается этими зубцами в металл трубы.
И напоследок… На ключе такого типа, в отличие от разводного, который мы рассмотрели раньше, сэкономить не удастся. Экономия закончится тем, что его придется утилизировать, а продавцу что-то предъявить, будет не легко, но можно.
Виды газовых ключей
За многолетнюю историю было создано множество вариаций этого инструмента. Многие ученые и техники вносили свой вклад в его модификацию и усовершенствование. На рынке строительных инструментов остались только лучшие виды, например, шведский или американский газовый ключ. На данный момент используют следующие вариации инструмента:
- с самозахватом;
- рычажный;
- трубный или газовый разводной ключ;
- цепной или большой газовый ключ;
- шунтовой.
Если говорить о России, то наибольшим спросом в стране пользуются рычажная разновидность разводного ключа. В странах Америки и Европы больший спрос получил инструмент трубного типа. В Белоруссии и Португалии с одинаковой частотой покупают оба вида газовых ключей. Остальные модели считаются узко профессиональными и используются только специалистами.
Трубный ключ рычажный
По внешнему виду инструмент представляет собой скрепленные рычаги. Один из них пребывает в неподвижном положении, а второй – регулирует обхват губок. По другому инструмент именуют – шведский ключ. Основное его отличие – наличие сменных губок, которые можно располагать под разными углами. Таким устройством можно работать с трубами разного диаметра. При этом срок его эксплуатации будет долгим.
При работе с трубный рычажным ключом не требуется особых физических усилий. Этот фактор тоже отличает вид от других. Стоимость рычажного изделия колеблется в средних ценовых пределах. Если цена на рычажный газовый ключ низкая, то это значит, что его изготавливали из некачественных материалов. Прослужить долго такой инструмент не сможет. Лучше покупать только изделия от проверенных фирм-производителей.
Газовый цепной ключ
Этот вид один из самых простых по конструкции. Состоит модель из зажимного механизма и рукояти. Первый представлен щетками, прикрепленными болтами к ручке. Основной элемент конструкции – металлическая монолитная ручка с порожком на конце. Она предотвращает прокручивание инструмента при работе с трубами разного диаметра. Другим важным элементом газового ключа рассматриваемого типа является цепь. Она обхватывает трубу по всему диаметру и удерживает ее под определенным напряжением.
Газовый цепной ключ – это один из самых простых инструментов для работы с трубами. Основные принципы его эксплуатации:
- Цепь инструмента накидывается на трубу и затягивается.
- Губки ключа должны упираться в обрабатываемый материал.
- Физическими усилиями нажимают на конец рукояти и поворачивают в нужном направлении.
- Максимальный зажим трубы обеспечивают зубчатые торцы,а в роли фиксирующего элемента выступает цепь.
Трубные щипцы
По-другому изделие называют клещами. Еще одно наименование – ключ разводной сантехнический газовый. Он относится к группе универсальных изделий: может использоваться и в быту, и при выполнении профессиональных работ. Конструкция ключа состоит из двух основных частей – рукоятки и рабочей зоны. Между ними можно менять угол наклона, в зависимости от специфики работ. Например, стандартными клещами вытаскивают гвоздь или извлекают непригодный крепеж.
Клещи, как узкопрофессиональный инструмент, используют и как гвоздодер, и как отвертку. Дополнительные элементы, необходимые для профессиональных работ, располагаются на обратной стороне держателей. Сантехнический газовый ключ, как правило, имеет зубчатую выемку для обеспечения удобного захвата. Его отдельные части скреплены шарнирным соединением, поэтому контролировать угол наклона губок очень удобно.
Универсальный трубный ключ
Приспособление заменяет множество других инструментов, необходимых для отворачивания и заворачивания гаек. Это лучший газовый ключ для работы с соединительными элементами различных размеров. Величина его захвата варьируется от 9 до 36 мм, поэтому он может заменяет и большой, и маленький газовый ключ. С помощью универсального инструмента можно одинаково качественно откручивать болты с многогранными, круглыми и квадратными головками.
Достоинства и недостатки
Исходя из вышеописанного можно заявить, что данный инструмент не просто хорош, а очень хорош. Тоже самое говорят и мастера, которые ежедневно используют этот универсальный ключ в своей работе.
И столь долгая история создания инструмента не прошла даром, ведь он обладает целым рядом неоспоримых достоинств. Вот перечень этих положительных функциональных особенностей:
Универсальность, а именно, возможность использовать его для разных деталей, креплений, задач и работ;
Простота в использовании и конструкции, не нужно иметь специальных навыков для работы с этим инструментом;
Так как состоит из составных компонентов, то поврежденные части можно заменять и чинить;
Форма и принцип работы позволят его использовать в разных условиях, даже самых неудобных;
Во время использования происходит фиксация резьбы и детали, что позволяет без особых усилий производить работы.
С таким перечнем плюсов можно его назвать почти идеальным. А это почти из-за его двух небольших недостатков, которые также имеют место быть. Дело в том, что, если неправильно подобрать размер и оказать на деталь, трубу, крепеж чрезмерно-большое усилие, то этот объект может деформироваться.
Большинство разводных и рычажных ключей очень большие и не влезут в общий чемодан инструментов. Но эти недостатки меркнут перед количество положительных сторон разводного помощника. К тому же их можно просто решить: четкий подбор размера ключа, специальные на поясные крепежи и футляры для инструмента.
История возникновения
Чтобы застать момент создания первого прототипа, нужно вернуться в конец XV века, в Швецию. В то время инструмент назывался гаечным, из-за своего назначения. Им пользовались редко, развитие его было долгим. Единственная компания, которая занималась производством, распространением была Маузер.
Производство было мелким, не имело долгое время успеха. Небольшими шажками продвигалось усовершенствование инструмента, над данным вопросом работали разные люди, практически, по всей Европе.
Только спустя 50 лет инженеры Швеции сделали следующий прорыв, после чего стали называть их шведским. После прорыва этой отраслью стали заниматься все больше и больше скобяных, инженерных фирм.
В момент производственного бума, на рынке стали появляться разные аналоги. Они различались по форме, размеру, виду, номеру. Все продолжалось долго, пока мир не успокоился и не утвердили на официальной основе две общих системы измерения, а именно, дюймовая и метрическая.
Так совпало, что стала развиваться, газовая индустрия. Для настройки, монтажа оборудования стали использовать шведские ключи, которые уже тогда в простонародье назывались шведками. Вскоре работники газовой промышленности получили на руки совершенно новую модель, которая имела не зубья, а губки.
Новинку практически сразу выкрасили в красный цвет, потому что он был важнейшим инструментом в работе, была необходимость в любой момент найти его среди остальных инструментов. Практически сразу его окрестили газовым. В свою очередь сантехники называли его либо шведкой, либо трубным.
Общие правила пользования гаечными ключами.
Чтобы не повредить деталь, которой вы фиксируете соединение, и не пораниться, всегда выбирайте ключ такого размера, который соответствует размеру гайки или головки болта, которые вы затягиваете или ослабляете. Убедитесь, что губки гаечного инструмента плотно сели на крепежную деталь, прежде чем прикладывать усилие. Если учесть их, ключ не сорвется, а если и сорвется, вам не придется ругаться из-за ссадин.
При использовании гаечного ключа лучше делать тянущие, а не толкающие движения (см. рисунок слева), вам, как правило, удобнее встать так, чтобы тянуть его, а не толкать. Это гарантирует, что вы не обдерете кулак, если инструмент сорвется. Если вам приходится давить, используйте основание ладони, тогда, даже если ключ сорвется, вы не поранитесь.
Не удлиняйте плечо рычага с помощью трубки, используйте более длинный ключ. Возможно, вы видели, как ваш папа надевает длинный кусок трубы, чтобы удлинить плечо рычага и крепче затянуть крепеж. Избегайте использования «надставки».
Во-первых, они могут повредить ключ, согнув рукоятку или загнув головку.
Во-вторых, из-за дополнительного крутящего момента, который вы получаете с помощью дополнительного рычага, вы рискуете сорвать грани на гайке, особенно если у вас нет подходящей головки.
Наконец, есть вероятность, что надставка соскользнет с рукоятки, когда вы поворачиваете его, что нанесет вред вам или окружающим. Если Вам попалась «упрямая» гайка, нанесите на резьбу немного проникающей смазки (например, «Жидкий ключ»), подождите несколько минут, а затем попробуйте ослабить резьбу.
Не пользуйтесь поврежденными ключами
. Если ручка погнулась, или губки выглядят шире, чем должны, не используйте его.
Разновидности газовых ключей
За всю его нелегкую историю было создано не подсчитываемое количество разных вариаций, модификаций и так далее. Только самый ленивый не внес свой вклад в развитие и не сделал свой уникальный вид.
Когда прошла бешенная популярность инструмента, на рынок стали выходить только лучшие его воплощения, причем некоторые модели производились, использовались только в определенной стране. У них были свои названия и разделения по размерам, но это обсудим позже. На данный момент в мире используются следующие виды:
цепной;
с захватом или самозахватом;
колонковый или буровой;
шведский, газовый или рычажный;
трубный, сантехнический или разводной;
шпунтовой.
Если говорить о популярности, то на территории Евросоюза наибольшую популярность имел и сохраняет до сих пор рычажный газовый, который и был создан здесь. На территории Нового света больше всего использовался разводной трубный.
И только некоторые страны, вроде России, Белоруссии, Португалии и так далее использовали оба варианта. Остальные были уже узкопрофильными, они применялись только в определенных ситуациях и для специальных работ, от чего и не стали так популярны.
Если говорить о внешнем различие, то заключается оно в конструкции и принципе действия. Если взять рычажный, то он представляет собой два отдельных рычага, которые на концах имеют гибки, а связывает их шарнирная система.
Действует он по принципу разведение рукоятей и сведению губок под деталь. А если брать разводной, то тут сильно проще: одна рукоять с одной губкой, вторая же губка прикреплена на специальную резьбу. Действует он методом раскручиванием механизма и подгоном расстоянием между губок под деталь.
Видео: Про разновидности шведок
Цены и качество газовых ключей
После того, как разобраны сильные и слабые стороны помощника стоит и поговорить о самом важном, а именно, о цене. И тут разброс может быть еще большем чем разновидностей. Он может стоить как 500 рублей, так и больше десяти тысяч
Дело в том, что на цену влияет ряд показателей, а именно:
Он может стоить как 500 рублей, так и больше десяти тысяч. Дело в том, что на цену влияет ряд показателей, а именно:
Материал инструмента;
Популярностью бренда;
Качество сборки;
Страна производителя.
Главным критерием отбора для любого человека, как новичка, так и мастера будет частота использования. Именно от значения будет зависит остальное. Если инструмент нужен для решения нескольких задач раз в полгода, то нет смысл рассматривать дороже тысячи рублей.
А если он нужен для профессиональных и постоянных работ, то тут нужно более серьезно подходить к выбору помощника, ведь дешевая модель продержится не долго, да и починить ее будет проблематичное. Чтобы не прогадать с качеством лучше приобретать инструмент в фирменных магазинах популярных производителей, где используются лучшие материалы и имеется гарантийное обслуживание.
