Кислородный редуктор бко 50-4, бко 50-5. устройство и принцип работы

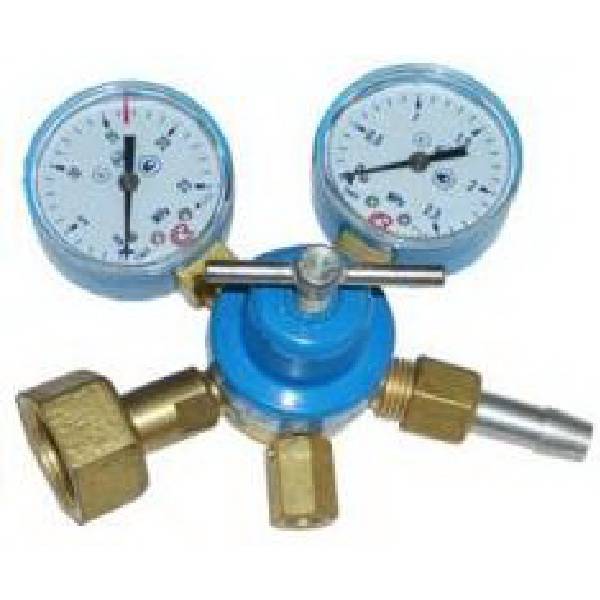

Виды и характеристики. Редуктор БКО 50-4 и БКО 50-5

По своим техническим параметрам редукторы для кислородного баллона подразделяются на две группы – рамповые и постовые. Рамповые редукторы отличаются повышенной пропускной способностью – от 100…120 м3/ч, а потому используются для питания группы сварочных постов, либо для сварочных работ с большими объёмами. Постовые редукторы – индивидуального назначения, они обеспечивают расход кислорода в количествах 5…25 м3/ч (меньшие значения соответствуют меньшим конечным давлениям газа).

Корпуса газовых редукторов внешне однотипны, поэтому при изготовлении их окрашивают в определённые цвета (для кислородных редукторов это голубой цвет).

ГОСТ 13861 предусматривает следующие исполнения кислородных редукторов:

Баллонные, типа БКО, БКД и БПО.
Сетевые, типа СКО, САО, СПО, СМО.
Универсальные (У).
Рамповые (РКЗ, РАД, РПД).
Центральные (ЦКЗ).

Основной технической характеристикой кислородного редуктора является его пропускная способность и значение рабочего давления газа в баллоне. Например, кислородный редуктор типа БКО 50-4 означает, что агрегат предназначен для подключения к баллону с кислородом, является одноступенчатым, и рассчитан для пропускной способности до 50 м³/ч при рабочем давлении газа 4 атмосферы. Соответственно, для кислородного редуктора БКО 50-5 допустимое значение рабочего давления составляет 5 атмосфер. Именно редукторы типа БКО чаще всего и применяются для индивидуальных постов газосварки.

Дополнительными эксплуатационными особенностями кислородных редукторов являются:

Число ступеней редуцирования. Выпускаются одноступенчатые устройства, регулятором давления в которых выступает либо пружина, либо иной узел, и двухступенчатые, где регулирование давления происходит постепенно, при помощи промежуточных пневматических камер. Двухступенчатые редукторы обеспечивают более надёжную работу сварочного поста в условиях низких температур, более стабильны по своим характеристикам, но отличаются конструктивной сложностью и, следовательно, увеличенной ценой;
Способ присоединения. Используется накидная гайка, а не хомут, поскольку взрывоопасность кислорода требует особых требований к герметичности;
Климатическое исполнение. Требование к надёжности работы регулятора тока особенно возрастают, когда газосварка ведётся не только при низких температурах, но и с большими объёмами. При больших расходах давление кислорода быстро снижается, что сопровождается увеличением объёма газа, остающегося в баллоне. Этот физический процесс ускоряет охлаждение газа и редуктора, в результате устройство может потерять работоспособность.

Принципиальными отличиями двухступенчатого кислородного редуктора являются редуцирующий клапан повышенной точности и двухслойная мембрана увеличенной площади, которая изготавливается из высокопрочных синтетических каучуков. Такой материал нечувствителен к изменению внешней температуры, благодаря чему мембрана сохраняет свою работоспособность при отрицательных температурах и давлениях газа до 150…200 атмосфер.

Редуктор углекислотный: назначение

Редуктор углекислотный предназначен для регулировки и снижения величины давления газа, который поступает из сети или баллона, а также для поддержания постоянного значения рабочего давления газа.

Согласно ГОСТ 6668-78 углекислотные редукторы классифицируются на следующие типы:

  • центральные (Ц) – ЦКЗ;
  • универсальные (У) – УВН, УКН;
  • сетевые (С) – САО, СКО, СМО, СПО;
  • баллонные (Б) – БКД, БКО, БПО;
  • рамповые (Р) – РПД, РКЗ, РАД.

Согласно ГОСТ 13861-89 углекислотные редукторы для газопламенной обработки металлов, классифицируются:

  • по принципу действия на: редукторы прямого действия;
  • редукторы обратного действия;

по способу задания рабочего давления и числу ступеней редуцирования:

одноступенчатые с пружинным заданием давления (О);

двухступенчатые с пружинным заданием давления (Д); одноступенчатые с пневматическим задатчиком давления (З).

Углекислотные редукторы имеют черный цвет окраски и отличаются друг от друга способом присоединения к баллону или сети.

Редуктор углекислотный: принцип действия и устройство

Углекислотные редукторы, используемые в современной индустрии при ведении газосварочных работ и резке металлов, различаются по принципу действия.

У редукторов прямого действия — падающая характеристика (рабочее давление снижается по мере расхода газа), у редукторов обратного действия — возрастающая характеристика (рабочее давление повышается с уменьшением давления газа в баллоне).

Для осуществления работы, углекислотные редукторы, присоединяются к баллону с газом при помощи накидной гайки.

В процессе работы, газ, проходя входной фильтр, поступает в камеру высокого давления. Регулировка рабочего давления газа при сварке, осуществляется вращением регулировочного винта. При его повороте по часовой стрелке, усилие, посредством нажимной пружины последовательно воздействует на нажимной диск, мембрану, толкатель и редуцирующий клапан. Редуцирующий клапан, в результате этого усилия, приходит в движение и открывает доступ кислорода в рабочую камеру через образовавшийся зазор между клапаном и седлом.

Таким образом, происходит автоматическое поддержание величины рабочего давления в требуемом интервале.

Современные баллонные углекислотные редукторы выпускаются различных моделей и комплектаций. В зависимости от модели, некоторые из них могут оснащаться специальными приборами – манометрами (низкого выходного и высокого входного) давления, которые определяют давление газа, соответственно выходящего и входящего из редуктора и в редуктор.

Выпускаются углекислотные редукторы и не имеющие указанных измерительных приборов.

Отбор газа в углекислотный редуктор, происходит при помощи ниппеля, присоединенного к редуктору гайкой. К самому ниппелю присоединяется специальный рукав, который идет непосредственно к газовому резаку или к газовой горелке.

Эксплуатация и проверка исправности углекислотного редуктора

Перед работой углекислотный редуктор необходимо проверить на предмет работоспособности. Проверка предусматривает:

  • проверку исправности манометров, стрелки которых должны находиться на нуле; проверку регулировочного винта, который должен быть вывернут (клапан закрыт);
  • проверку давления в рабочей камере (проверяется после подсоединения шланга к редуктору);
  • проверку плотности закрытия клапана редуктора и герметичности всех соединений (проверяется закрытием вентиля горелки и выкручиванием регулировочного винта);
  • проверку возможной утечки в редукторе (проверяется при помощи мыльной пены, нанесенной на отверстие отводного штуцера при полностью вывернутом положении регулировочного винта).

Правильная эксплуатация углекислотного редуктора предусматривает исключение возможности попадания на редуктор масел, жиров и прочих загрязнений.

Поставляемые промышленностью газовые углекислотные редукторы должны иметь следующие маркировки:

  • товарный знак предприятия изготовителя;
  • марка редуктора;
  • год выпуска.

Редуктор ацетиленовый БАО-5-4

Газовый редуктор позволяет снизить давление газа в определенной емкости до нужного уровня. Этот прибор используются в системе для автоматического поддержания давления на рабочем уровне, не зависимо от его колебаний. Под емкостью здесь подразумеваются как отдельные газовые баллоны, так и крупные газопроводы.

Газ легко воспламеняется, поэтому работа с ним связана с риском и требует жесткого соблюдения определенных правил. Это одна из причин, по которым использование газового редуктора должно отвечать нормам ГОСТ. Производители в соответствии с документацией выпускают только высококачественные изделия, которые гарантируют надежность и безопасность их эксплуатации.

Сейчас купить газовый редуктор не проблема, существует большое разнообразие моделей и производителей. Редукторы для разных емкостей отличаются по окраске корпуса, по типу используемых соединительных устройств и т.д. Здесь главное выбрать нужный вариант, подходящий для эксплуатации изделия в определенной ситуации.

Если говорить о сфере применения газового редуктора, то он востребован во многих отраслях современного производства. Незаменимым он является при использовании сварочного аппарата.

Как раз газовый редуктор позволяет контролировать давление газа и обеспечивать безопасность на объекте.

Существует классификация редукторов по нескольким параметрам:

– по принципу действия соответственно бывают редукторы прямого или обратного действия.

– по газу, который проходит через редуктор, приборы подразделяются на водородный, кислородный, ацетиленовый, редукторы для метана, пропана и бутана и др.

– по назначению она разделяются на приборы для газовых баллонов, рамповые и сетевые.

– по количеству ступеней редуцирования газовый редуктор может быть одно- или двухступенчатым.

– по методу поддержания заданного давления: с пружинным регулятором, с пневматическим механизмом.

Рассмотрим основные параметры газового редуктора и начнем с принципа действия.

У редуктора прямого действия характеристики падающие, это значит, что давление в системе по мере израсходования топлива снижается. В случае прибора обратного действия все наоборот: газ заканчивается, а давление при этом возрастает.

Газовый редуктор обратного принципа действия работает следующим образом: находясь в камере с высоким давлением газ не позволяет клапану открыться. Соответственно, для того чтобы газ поступил дальше, необходимо поворачивать специальный регуляторный винт, который находится на крышке редуктора.

Такая система дает возможность следить и вовремя нормализовать уровень давления.

Ситуация с газовым редуктором прямого действия немного другая. В отличие от предыдущей модели, здесь газ, который попадает в камеру с высоким давлением, открывает клапан. Далее все элементы конструкции работают на поддержание баланса между двумя силами при переходе газа в область с более низким давлением.

Из этих двух видов больше популярность пользуются модели обратного действия. Эти приборы более надежны, при этом просты в эксплуатации.

Чтобы правильно купить газовый редуктор нужно знать еще, для какого вида газа подходит та или иная модель. Сегодня существует несколько типов приборов, рассмотрим некоторые из них.

ацетиленовый редуктор предназначен для проведения сварочных работ на предприятиях или для проведения демонтажа конструкций (разрезание трубопровода, металлических каркасов и т.д.)

воздушный редуктор активно применяется на производстве для снижения давления воздуха в рабочей камере, а также для поддержания показаний на нужном уровне в воздушных коммуникациях.

пропановый редуктор часто используется в строительной сфере, например, во время укладки асфальта или битума, при проведении работ с автогеном. Незаменимым этот газовый редуктор является и в быту: в газовых колонках, в автомобилях. Такие модели делятся на два типа: поддерживающие постоянное рабочее давление или имеющие возможность ручной регулировки.

кислородный редуктор активно используется медицине, а также при производстве специального оборудования для подводного плавания.

Это основные характеристики товара, за более подробной информацией обращайтесь к консультантам. Покупайте газовые редукторы в компании ЛТК, все приборы имеют сертификаты на соответствие нормам ГОСТ и гарантируют безопасность по время их использования.

Правила эксплуатации газовых редукторов

В инструкции есть правило о предварительной проверке редуктора на исправность перед началом эксплуатации. Необходимо соблюдать периодичность поверки устройства соответствующими службами. Вентиль открывается для проверки и считываются показания стрелки. Рабочие параметры ставятся по значениям манометра низкого напора. Регулировка проводится медленным поворотом вентиля.

Не рекомендуется:

  • работать со сваркой вблизи действующего оборудования;
  • проверять утечку горящей спичкой;
  • отогревать редуктор при замерзании открытым пламенем;
  • устанавливать регуляторы иного назначения;
  • применять несоответствующие манометры.

Давление кислорода при резке металла

Резак функционирует нормально, если давление кислорода при резке металла 3-12 атмосфер (зависит от толщины заготовки и диаметра сопла). Чем выше давление для конкретных размеров, тем больше кислорода попадает на металлическую поверхность, она лучше окисляется (но до определенного предела). Если давление для конкретной заготовки и оборудования превышает норму, кислород протекает через разрез бесполезно.

Второй отрицательный момент – увеличение ширины разреза и перерасход кислорода. Материал тратится бесполезно. Поэтому для каждого сопла и заготовки давление рассчитывается отдельно. Уровень контролируется по показаниям манометра, но они неточные, так как давление снижается в процессе прохождения через шланг и мундштуки.

Регулировка кислородного редуктора при резке металла производится при помощи винта. Для повышения давления его крутят по часовой стрелке, для понижения – наоборот.

Важно! Необходимо так же знать, какое давление на редукторах горючих газов при резке металла. Они классифицируются по максимальному давлению (при резке 15-30 атмосфер). Давление задается перед началом работы, роль редуктора – поддерживать уровень

Давление задается перед началом работы, роль редуктора – поддерживать уровень.

Редуктор кислородный характеристики и конструктивные особенности

Кроме, ключевых параметров в виде расхода и давления редукторы обладают следующими дополнительными характеристиками:

Количество ступеней снижения давления. Производители выпускают устройства с одной или двумя ступенями регулирования. В первой основную роль играет пружина. В моделях с двумя ступенями регулировка осуществляется при помощи промежуточных воздушных камер. Эти изделия гарантируют работу газосварочного рабочего места в условиях когда температура ниже нуля. Кроме того, эти редукторы гарантируют стабильную подачу газа. Но они отличаются сложностью конструкции и соответственно стоимостью.
Все кислородные редукторы присоединяют к источнику газа с помощью накидной гайки. Хомуты и другие крепежные приспособления использовать недопустимо. Это вызвано в первую очередь взрывоопасными свойствами кислорода, требующими качественной герметизации соединения.
Еще один параметр кислородных редуцирующих устройств – это климатическое исполнение

Этот показатель имеет важное значение. Дело в том, что падение давления приводит к росту его объема

Это приводит к переохлаждению редуктора и газа, а это может привести к повреждению устройства.

Двухступенчатый редуктор для кислорода отличается клапаном, изготовленным с высокой точностью и мембраной, собранной из двух слоев материала.. Для ее изготовления применяют синтетические каучуки. Это позволяет сохранять работоспособность устройства при температурах ниже 0 и давлении до 200 атм.

Чем отличается кислородный редуктор от углекислотного

Газобаллонное оборудование-относится к классу повышенной опасности. Выполняя работы с применением подобных устройств,необходимо знать правила и соблюдать необходимые предписания безопасности. В противном случае, существует реальная опасность для здоровья и жизни.

Существует различное газобаллонное оборудование,которое оказывает защитную и вспомогательную функцию при эксплуатации, к ним относятся и редукторы. В зависимости от сферы применения и конструкционных особенностей они могут быть кислородными и углекислотными.

Кислородный редуктор, его особенности

Устройство, которое предназначено для регулировки или снижения газа, который поступает из определенной емкости, например баллона, до необходимого регламентированного уровня называется редуктор. Также он должен обеспечивать стабильный рабочий процесс, если имеет место нахождения на газопроводе или рампе.

Кислородный редуктор — устройство

Кислородный редуктор используется для поддержания рабочего давления в баллоне, газопроводе, невзирая на перепады давления в меньшую и большую сторону. Этот агрегат играет огромную роль и имеет значительную ценность для сохранности газобаллонного оборудования. Его конструкция позволяет давать оценку правильной работе всей системы. Если данный узел не устанавливать, вполне реально получить «эффект запирания».

Данное состояние означает, что газ начнет выходить очень быстрым потоком и скорость его перемещения может достигнуть скорости звука, и баллон начнет вибрировать и двигаться по поверхности.

Кислородный редуктор имеет достаточно простую конструкцию, состоит из:

  • Камеры с высоким давлением.
  • Камеры с рабочим давлением.
  • Соединительного клапана.
  • Манометры для каждой из камер.

Технические параметры указываются в маркировке и обозначают:

  1. «С»- сетевой агрегат.
  2. «Р»- рамповое устройство.
  3. «Б»-баллонное устройство.

Сфера применения кислородных редукторов достаточно широкая:

  • При произведении сварочных работ с применением баллонов, во избежание прерывания подачи газа, качество которого отвечает за результат работы.
  • В медицинских заведениях устройство обеспечивает бесперебойную подачу кислорода пациентам которым введен наркоз и подключена ИВЛ.
  • В авиации редуктор кислородный обеспечивает подачу кислорода пассажирам.

Углекислотный редуктор, особенности

Устройство, которое автоматическим методом понижает давление находящегося внутри углекислого газа и регулирует правильную подачу и стабильное давление на выходе, имеет название углекислотного редуктора. Подобное устройство предназначено для установки на газовые баллоны. Редуктор может осуществлять закрытие затвора выпускающего клапана, в случае прекращения проведения работ.

Редуктор углекислотный

Углекислотный редуктор конструктивно состоит из:

  • Клапан и седло с уплотняющими элементами.
  • Мембрана с твердым центром в специальной камере.
  • Пружинный элемент действующий на впускающий и выпускающий клапан.

Углекислотные редукторы имеют множество сфер применения:

  1. Сварочные процессы производятся при наличии углекислого редуктора, если баллоны наполнены углекислым газом.
  2. Производственное направление синтетических продуктов.
  3. Химические производства.
  4. В пищевой индустрий, при производстве шипучих(газированных) напитков.
  5. В медицинской сфере, при проведении некоторых видов оперативных вмешательств.
  6. В системе водоснабжения,углекислый газ очищает от щелочных отложений.
  7. В сельскохозяйственной практике для обеспечения дополнительного тепла в тепличных структурах.
  8. При производстве бумаги и целлюлозы, где необходимо заменить серную кислоту в качестве связующего компонента.

Редукторы необходимы практически везде,где используется баллонное оборудование с углекислым газом. Цель редуктора контролировать процесс подачи газа и стабилизировать возможные перепады давления.

Отличие кислородного редуктора от углекислотного

Объединяет эти два типа редукторов-одно, они предназначены для регулирования давления при подаче газа. Отличия есть в целевом предназначении, в популярности и в конструкции. Так, редукторы отличаются диаметром форсунки выпускающего клапана, масштабами накопительной камеры.Также кислородные редукторы используются чаще,поскольку кислород,как газ более востребован в промышленности.

Кислородный редуктор имеет 2 монометрических устройства, в то время как углекислотный-одно. Помимо этого отличие есть в металле, и материалах из которого устроены редуктора. Для того, прибор служил долго, обязательно необходимо подбирать правильно редуктор под вид используемого газа, несоблюдение этого правила может быть опасным.

vchemraznica.ru

Рассмотрены наиболее востребованные регуляторы для газовых баллонов, их характеристики, фото

Что такое редуктор для газового баллона, его функции, принцип работы, разновидности и области применения. Краткая техническая характеристика наиболее востребованных видов и примерные цены. Обо всем этом данная статья.

Редуктор для газового баллона – это устройство, предназначенное для снижения или поддержания заданного давления при подаче газа из баллона.

Как работают редукторы

Редуктор присоединяют к баллону. Газ проходит через входной фильтр и подается в камеру повышенного давления. Во время вращения винта по часовой стрелке, усиливается нажимная пружина. Усилие передается на мембрану и толкатель, который перемещает редуцирующий клапан. Клапан перемещается и отрывается зазор для прохода газа.

Виды редукторов

В зависимости от вида газа в баллоне, есть несколько типов редукторов, а также они отличаются друг от друга способом присоединения к емкости и по цвету.

В целом регуляторы давления на редукторы горючих газов (водород, пропан, метан) и инертных (азотные, аргоновые, гелиевые).

Характеристика

  • Кислородные – предназначены для регулировки подачи кислорода в баллоне. Распространенные маркировки: СКО — 10-2, БКО — 50 мини, РК-70, РКЗ — 500-2. Окрашены в голубой цвет, крепятся с помощью накидных гаек. Пропускная способность от 10 до 500 м3/час. Цена варьируется от 1600 до 21500 рублей.
  • Пропановые – регулируют подачу пропана. Маркировки: БПО — 5, СПО — 6, РДСГ-1-MTL (лягушка). Окрашены в красный цвет, крепятся с помощью накидных гаек. Пропускная способность от 1,5 до 1,6 м3/час. Цена – от 400 до 1600 рублей.
  • Углекислотные — для регулировки подачи углекислотного газа. Маркировки: УР-6-6, БУО-5-4. Могут быть окрашены в черный цвет или в красный с синим. Крепятся накидными гайками. Пропускная способность 5-6 м3/час. Цена 900-1500 рублей.
  • Ацетиленовые – регулируют подачу ацетилена. Маркировки: БАО-5-4, РАО-30-1, САО — 10. Крепятся хомутами. Окрашены в белый цвет. Пропускают от 5 до 30 м3/час. Цена от 1600 до 14300 рублей.
  • Аргоновые. Маркировки бывают: АР-40-4ДМ, АР-40-КР1-м-р. Цвет белый или черный. Пропускают 1,8-5,4 м3/час. Цена 1400-1750 рублей.
  • Гелиевые. Для регулировки гелия. Маркируются: Г-70-КР1, Г-70-КР1-м. Крепятся гайками. Цвет белый либо черный. Пропускная способность 4,2. Цена около 1500.
Характеристика, наименованиецветСпособ крепленияпропускная способность (наибольшее значение) м3/чдавление газа на входе, (наибольшее значение) МПа (кгс/см2)рабочее давление газа, (наибольшее значение) МПа (кгс/см2)Вес не более, кгЦена (руб.)
Кислородные виды
СКО — 10-2синийНакидные гайки101.6 (16)0.5 (5)1.52600

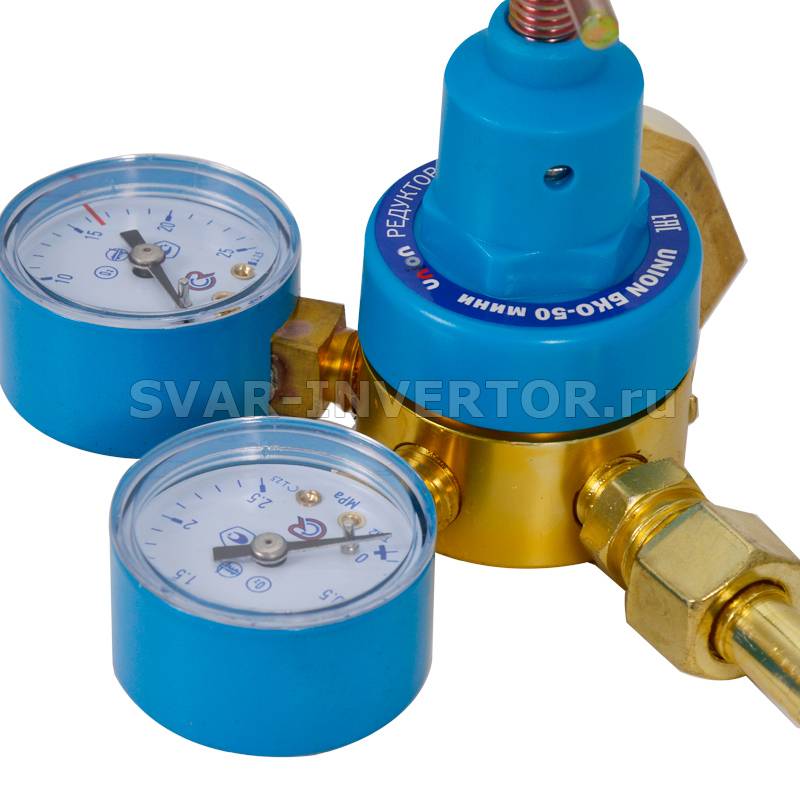

БКО — 50 мини5020(200)1.25 (12.5)0.851600
РК-7010020 (200)7 (70)12.25910
РКЗ — 500-250020(200)1.6 (16)1021500
Пропановые виды
БПО-5красныйНакидные гайки52.5 (25)0.3 (3)21300
СПО — 660.3 (3)0.15 (15)1.81400
РДСГ-1-MTL (лягушка)1.51.6 (16)0.2-0.36 (2-3.6)0.2400
Углексилотные виды
УР-6-6черныйНакидные гайки610 (100)0.6 (6)0.61900
БУО-5-4Красный, синий510 (100)0.35 (3.5)1.31500
Ацетиленовые виды
БАО-5-4белыйНакидной хомут52.5 (25)0.15 (1.5)0.61600
РАО-30-1302.5 (25)0.1 (1)1014300
САО — 10100.12 (1.2)0.1 (1)0.82600
Азотные виды
А-90-КР1-мБелый и черныйНакидные гайки5.420 (200)1.0 (10)0.741900
А-30-КР11.820 (200)2.2 (22)0.82600
Аргоновые виды
АР-40-4ДМчерныйНакидные гайки2.420(200)0.8 (8)0.781750
АР-40-КР1-м-рбелый2.420 (200)1.0 (10)0.781400
Гелиевые виды
Г-70-КР1белыйНакидные гайки4.220 (200)1.6 (16)0.81500
Г-70-КР1-мчерный4.220 (200)1.6 (16)0.741200

Применение редукторов

  • Кислородные редукторы применяются при резке металла, пайке и газосварке. Используются при подводных плаваниях, в медучреждениях.
  • Ацетиленовые – применяются для резки труб и газосварке. Используются в автомастерских при кузовном ремонте.
  • Пропановые – для резки, для газосварочных, подогревательных работ. Используются для подачи газа к газовым плитам, а также в строительстве.

Рассмотрены наиболее востребованные регуляторы для газовых баллонов, их характеристики, фото

Что такое редуктор для газового баллона, его функции, принцип работы, разновидности и области применения. Краткая техническая характеристика наиболее востребованных видов и примерные цены. Обо всем этом данная статья.

Редуктор для газового баллона – это устройство, предназначенное для снижения или поддержания заданного давления при подаче газа из баллона.

Как работают редукторы

Редуктор присоединяют к баллону. Газ проходит через входной фильтр и подается в камеру повышенного давления. Во время вращения винта по часовой стрелке, усиливается нажимная пружина. Усилие передается на мембрану и толкатель, который перемещает редуцирующий клапан. Клапан перемещается и отрывается зазор для прохода газа.

Виды редукторов

В зависимости от вида газа в баллоне, есть несколько типов редукторов, а также они отличаются друг от друга способом присоединения к емкости и по цвету.

В целом регуляторы давления на редукторы горючих газов (водород, пропан, метан) и инертных (азотные, аргоновые, гелиевые).

Характеристика

  • Кислородные – предназначены для регулировки подачи кислорода в баллоне. Распространенные маркировки: СКО — 10-2, БКО — 50 мини, РК-70, РКЗ — 500-2. Окрашены в голубой цвет, крепятся с помощью накидных гаек. Пропускная способность от 10 до 500 м3/час. Цена варьируется от 1600 до 21500 рублей.
  • Пропановые – регулируют подачу пропана. Маркировки: БПО — 5, СПО — 6, РДСГ-1-MTL (лягушка). Окрашены в красный цвет, крепятся с помощью накидных гаек. Пропускная способность от 1,5 до 1,6 м3/час. Цена – от 400 до 1600 рублей.
  • Углекислотные — для регулировки подачи углекислотного газа. Маркировки: УР-6-6, БУО-5-4. Могут быть окрашены в черный цвет или в красный с синим. Крепятся накидными гайками. Пропускная способность 5-6 м3/час. Цена 900-1500 рублей.
  • Ацетиленовые – регулируют подачу ацетилена. Маркировки: БАО-5-4, РАО-30-1, САО — 10. Крепятся хомутами. Окрашены в белый цвет. Пропускают от 5 до 30 м3/час. Цена от 1600 до 14300 рублей.
  • Аргоновые. Маркировки бывают: АР-40-4ДМ, АР-40-КР1-м-р. Цвет белый или черный. Пропускают 1,8-5,4 м3/час. Цена 1400-1750 рублей.
  • Гелиевые. Для регулировки гелия. Маркируются: Г-70-КР1, Г-70-КР1-м. Крепятся гайками. Цвет белый либо черный. Пропускная способность 4,2. Цена около 1500.
Характеристика, наименованиецветСпособ крепленияпропускная способность (наибольшее значение) м3/чдавление газа на входе, (наибольшее значение) МПа (кгс/см2)рабочее давление газа, (наибольшее значение) МПа (кгс/см2)Вес не более, кгЦена (руб.)
Кислородные виды
СКО — 10-2синийНакидные гайки101.6 (16)0.5 (5)1.52600
БКО — 50 мини5020(200)1.25 (12.5)0.851600
РК-7010020 (200)7 (70)12.25910
РКЗ — 500-250020(200)1.6 (16)1021500
Пропановые виды
БПО-5красныйНакидные гайки52.5 (25)0.3 (3)21300
СПО — 660.3 (3)0.15 (15)1.81400
РДСГ-1-MTL (лягушка)1.51.6 (16)0.2-0.36 (2-3.6)0.2400
Углексилотные виды
УР-6-6черныйНакидные гайки610 (100)0.6 (6)0.61900
БУО-5-4Красный, синий510 (100)0.35 (3.5)1.31500
Ацетиленовые виды
БАО-5-4белыйНакидной хомут52.5 (25)0.15 (1.5)0.61600
РАО-30-1302.5 (25)0.1 (1)1014300
САО — 10100.12 (1.2)0.1 (1)0.82600
Азотные виды
А-90-КР1-мБелый и черныйНакидные гайки5.420 (200)1.0 (10)0.741900
А-30-КР11.820 (200)2.2 (22)0.82600
Аргоновые виды
АР-40-4ДМчерныйНакидные гайки2.420(200)0.8 (8)0.781750
АР-40-КР1-м-рбелый2.420 (200)1.0 (10)0.781400
Гелиевые виды
Г-70-КР1белыйНакидные гайки4.220 (200)1.6 (16)0.81500
Г-70-КР1-мчерный4.220 (200)1.6 (16)0.741200

Применение редукторов

  • Кислородные редукторы применяются при резке металла, пайке и газосварке. Используются при подводных плаваниях, в медучреждениях.
  • Ацетиленовые – применяются для резки труб и газосварке. Используются в автомастерских при кузовном ремонте.
  • Пропановые – для резки, для газосварочных, подогревательных работ. Используются для подачи газа к газовым плитам, а также в строительстве.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
