Способы наружной отделки акриловой ванны
Если вы приобрели акриловую ванну без декоративного экрана, то эту деталь можно сделать своими руками.
Галерея изображений
Фото из
Кирпичные стенки для стабилизации положения
Стандарный способ закрыть ванну — декоративный экран
Наружная кирпичная стенка с отделкой плиткой
Фронтальная панель для оформления акриловой ванны
Выполняя отделочные работы, необходимо соблюдать некоторые правила:
- использовать только влагостойкие материалы, стойкие к перепадам температур, не подверженные к образованию плесени и грибка;
- обеспечить быстрый и легкий доступ к коммуникациям, находящимся под конструкцией.
В том случае, если ванна установлена на кирпичи, можно и на лицевой части выложить кирпичную стенку в полкирпича толщиной, а затем облицевать ее керамической плиткой или мозаикой. Верхний ряд кирпича делается на 2-3 см ниже борта ванной, а затем для герметизации задувается монтажной пеной.
Также необходимо оставить технологическое отверстие, а затем при помощи навесов сделать дверцу.
При возведении кирпичной стены нельзя ее делать опорой для ванны. Обязательно оставьте пустое пространство между бортом и верхом кирпичной кладки не меньше 2 см

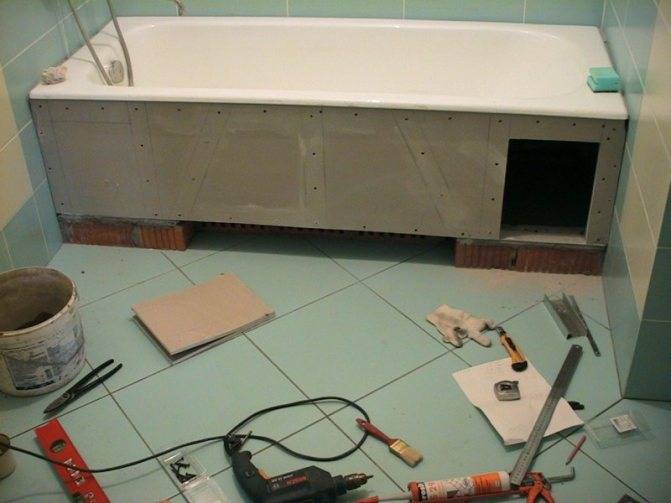

Очень популярна отделка акриловой ванны пластиком, МДФ или влагостойким гипсокартоном. Оригинальное решение – создание зеркального экрана. Пластиковые панели позволяют быстро и недорого сделать чистовую облицовку ванны. Кроме того, если панель пришла в негодность, ее можно очень просто заменить.
Что касается гипсокартона, то после установки, его можно отделать разными материалами: плиткой, водостойкими обоями, оклеить пленкой или нанести декоративную штукатурку.
В обоих случаях предварительно необходимо сделать каркас из металлического профиля или деревянного бруса. При этом металл нужно обработать антикоррозийным составом, а дерево – влагоустойкой грунтовкой.
На деревянный каркас можно укладывать панели из пластика или МДФ, а также крепить гипсокартон с последующей облицовкой его различными отделочными материалами
Чтобы изготовить каркас из дерева, установите по всему периметру ванны доски, которые будут служить основанием, и прикрутите их саморезами к полу. Сделайте вертикальные стойки в углах, прикрепите к ним при помощи металлических уголков верхнюю горизонтальную доску и с шагом 50-60 см установите дополнительные вертикальные стойки.
Интересные варианты создания экрана под ванну предложены в этой статье.
Каркас своими руками
Качественный и прочный каркас можно сделать самостоятельно, строго по размерам чаши. Сделанный своими руками, он прослужит вам долго.
Чугунный, как и стальной материал для изготовления ванны, прочный и тяжелый. Несмотря на это, для них тоже есть рамы, можно изготовить и конструкцию своими руками. Чашу ванной можно установить на следующие конструкции каркасов:
- деревянная;
- металлическая;
- кирпичная.
Деревянная конструкция
Недорогой и самый простой способ установки ванной – это деревянный каркас. Для его изготовления понадобится брус с сечением 40х40 мм и лист влагостойкого гипсокартона. Из инструментов: молоток, дрель, отвертка, шуруповерт, ножовка. Специальной пропиткой нужно обработать дерево, защищая от влаги.
Приступаем к изготовлению каркаса
- Производим раскрой материала: замеряем и нарезаем. Прежде чем это сделать, нужно уяснить для себя, что верхний и нижний пояс каркаса — абсолютно одинаковые. Вертикальные перегородки должны быть на расстоянии не более 50 см; наличие вертикальных стоек в местах крепления ванны к стене – обязательно.
- Первой собирается подставка под дно ванны. Это может быть плоская рама с несколькими ребрами жесткости. Ее можно сделать из дерева, а днище закрепить на кирпичах. Главная задача – обеспечить устойчивость чаше.
- После монтажа нижнего пояса, приступаем к верхнему. Брус нужно прикрутить к стене по периметру ванны. Каркас нужно проектировать так, чтобы после установки чаши наружная сторона экрана была заподлицо с наружными бортиками ванны.
- Переходим к установке вертикальных элементов. Начинаем с капитального крепления угловых стоек. На оставшемся расстоянии равномерно распределяются остальные. Для надежности крепления стоек можно использовать металлические уголки.
- Перед тем как конструкцию полностью зашить гипсокартоном, подумайте. Дело в том, что со временем водопроводные трубы выйдут из строя, и их нужно будет менять. Для этого не рекомендуется полностью зашивать каркас гипсокартоном. В определенных местах нужно оставить потайные окна, все остальное пространство – зашить.
- Можно приобрести пластиковый экран, а можно зашить конструкцию гипсокартоном. Во втором случае подразумевается дополнительная отделка кафельной плиткой или чем — то другим.
Конструкция из металлического профиля
Каркас для акриловой ванны своими руками получается надежнее и прочнее. Порядок монтажа такого каркаса практически ничем не отличается от изготовления подобной конструкции из дерева. Но некоторые нюансы все — таки есть:
- металлический профиль между собой можно соединить с помощью болтов, и с помощью сварки (что трудновыполнимо в домашних условиях);
- края металлического профиля острые, они могут навредить покрытию чаши. Не стоит устанавливать чашу на каркас для примерки, когда края профиля еще не закрыты;
- под ванну желательно сделать платформу из кирпича или досок, чтобы вес распределялся равномерно, ножки в таком случае не нужны;
- чтобы избежать шатания акриловой ванны, некоторые места уплотняют резиной. Монтажной пеной устраняют зазоры между ванной и полом.
Установка на кирпичи
Надежным и прочным каркасом для ванной считается конструкция из кирпича. Он не будет деформироваться, и терять прочность под воздействием влаги.
Возводятся две кирпичные опоры, на расстоянии 50—60 см. Ширина опоры не должна превышать ширину самой чаши. Опоры должны максимально повторять форму ее дна.
В той стороне, где находится слив, опора должна быть ниже на 2 см, таким образом улучшится сток воды. Бортики ванны должны быть расположены горизонтально, уклон уже заложен производителем при изготовлении ванн.
На построенные опоры, как на ножки, устанавливается чаша. Для прочности, ее прикручивают к стене. Заранее, чтобы не повредить материал, из которого изготовлена ванна, в ней просверливаются отверстия. Если между кирпичом и днищем образовался зазор, его можно заполнить плиточным клеем или монтажной пеной.
Подключается канализация, устанавливается декоративный экран и плинтус.
Установить ванну можно и на сплошную подложку из кирпича. Для этого из кирпича выкладывают стену по всему периметру купели, высота которой не должна превышать 60 см.
Монтаж конструкции на каркас – особенности операции
Давайте сначала разберемся, как правильно установить акриловую ванну на каркас, которым комплектуется изделие от производителя. Здесь все очень просто:
- Покройте пол мягким материалом (он защитит ванну от царапин).
- Распакуйте конструкцию и переверните ее вверх дном.
- Соберите раму в строгом соответствии с инструкциями производителя (эта процедура не должна вызвать у вас затруднений).
- Прикрутите ножки к собранному основанию и установите на него новую сантехническую конструкцию (разумеется, она должна быть повернута в нормальное положение).
Если в комплекте нет каркаса или вы хотите сделать ванну как можно более устойчивой, вы можете самостоятельно сделать прочный цоколь из кирпича. Вам придется потрудиться и потратить немного денег на покупку дополнительных материалов, но в итоге вы получите действительно устойчивую и безопасную в эксплуатации конструкцию для проведения водных работ.
Монтаж конструкции на раму
Давайте узнаем, как установить акриловую ванну на кирпичное основание, которое вы сделали сами. Вам необходимо приготовить раствор для укладки кирпича, приобрести металлический профиль (допускается использование и уголка), кельму. После этого выполните следующие действия:
- Просверлите отверстия в стене на уровне (нижней) стороны сантехнической конструкции. Они понадобятся для крепления уголков или металлических профилей, которые будут служить дополнительной опорой для ванны. Желательно, чтобы высота расположения этих дополнительных элементов от пола была не выше 0,6 метра.
- Постройте раму. Специалисты советуют сделать две опоры из кирпичей под чашей ванны, расположив их на равном расстоянии от краев конструкции. Также допускается возведение непрерывной «стены» из кирпичей по периметру бассейна. Такая конструкция будет еще более надежной. Но здесь нужно отдельно позаботиться о том, чтобы у вас был свободный доступ к обвязке канализационных труб. Решается эта проблема просто — сделайте небольшое окно во внешней стене (буквально в несколько кирпичей). Это позволит вам добраться до труб в любое время.
- Сделанное кирпичное основание, обычно отделанное листами обычной фанеры, а затем облицованное керамическими плинтусами и декоративным экраном.
Как устроен каркас и из чего он изготовлен?
Каркасы для акриловых ванн можно разделить на два вида:
- Металлический каркас;
- Кирпичный каркас;
Рассмотрим более подробно из чего и как изготовлен металлический каркас – выполнен он из профильной квадратной или прямоугольной трубы собранного при помощи сварных соединений. Такой каркас, как правило, окрашен коррозионностойкой краской также он имеет регулировочные ножки.
Подготовка к изготовлению каркаса для ванны
Изготавливаются металлические каркасы чаще всего для прямоугольных стандартных размеров ванн:
- 150х70;
- 170х70;
- 185х70.
Для ванн с нестандартной формой каркасы могут продаваться в комплекте, если в комплект каркас не входит, то вам предложат его купить отдельно или изготовить индивидуально.
Каркас в себя должен включать следующее: рамку по всему периметру борта ванны в независимости от ее формы. К такой рамке по углам и к самым длинным сторонам посередине приварены опорные стойки с регулировочными ножками. Также обязательно должны быть как минимум две опорные планки под саму чашу.
Помимо основной своей несущей функции, каркас также играет роль основы для закрепления декоративных панелей, за которыми можно будет убрать различные принадлежности для ванной комнаты.
Теперь рассмотрим такой вопрос, как установка ванны на кирпичи. Устройство такого каркаса заключается в том, что взамен металлической несущей части, выкладываются две кирпичные перегородки, на цементно-песчаном растворе, сама ванна устанавливается на эти перегородки. Хотя этот способ значительно надежнее, но стоит отметить, что он значительно сложнее.
Итак, для того чтобы правильно выполнить установку ванной на кирпич нужно сначала выполнить разметку. Для этого надо положить ванну рядом с местом где она будет установлена. Разметка выполняется следующим образом с каждой стороны от края чаши отступается примерно по 20 см. – это будет точки, от которых в результате будет уложен кирпич. Когда разметка выполнена надо приготовить кирпич и замешать цементный раствор. Когда вы начнете выполнять кладку помните, что толщину швов в той перегородке которая ближе к сливу нужно делать тонкими, а в той которая располагается дальше более толстыми. Это необходимо для создания уклона в сторону слива. После когда как опорные перегородки выложены на края надо будет уложить половинки для создания упоров.
Следующим шагом устанавливаем на ванну сифон, замешиваем опять раствор накладываем его толстым слоем на перегородки и устанавливаем сверху ванну. Используя уровень для контроля уклона. Необходимо также следить за тем чтобы борта как можно плотнее прилегали к стенам. Ведь после нужно будет выполнить герметизацию этих стыков. Ждем примерно сутки для застывания раствора, а после можно приступать к дальнейшим работам, например, установки декоративного экрана.
Каркас для ванны своими руками: правила выбора
Каркас для ванны должен подбираться максимально тщательно, независимо от того, какого размера емкость.
Установка каркаса для ванны позволит создать основу, а также скроет часть коммуникаций, что придаст ванной комнате более эстетический вид
Например (в см):
- 170х70;
- 150х80;
- 100х100.
При покупке каркаса, стоит руководствоваться рекомендациями опытных специалистов.
Обязательно нужен каркас рамы, сразу при выборе ванной, его фото или образец можно сравнить с другими. В таком случае будет намного проще подобрать одну деталь к другой, и не переживать за расхождения.
Не менее важно осмотреть саму раму. Как правило, каркасы с большим количеством опорных точек низкого качества, а потому отдавать предпочтение таким моделям категорически не желательно
На практике и по отзывам большого количества тех, кто сталкивался с приобретением акриловой ванный и установкой дополнительной опоры, можно сделать вывод только о том, что гораздо проще, дешевле, выгоднее и надежнее сделать основание под сантехническое оборудование своими собственными руками.
Основание под ванну из акрила может быть:
- Из кирпичной кладки, полностью повторяющей форму ванны;
- Фанерного и брусчатого вида, являющегося превосходным вариантом для самостоятельной сборки;
- Из металла, для чего потребуется подготовить профильную трубу и металлический уголок.
Наиболее идеальными вариантами будут изделия из металла и дерева. Оба способа обладают только достоинствами и положительными отзывами, а самое главное, длительным сроком эксплуатации, прочностью и надежностью.
Сборка простого каркаса из бруса и фанеры
В работе используется ФК 20-мм — это фанера, хорошо противостоящая влаге, и брус 100х50 мм. Для обработки приобретается олифа, для крепления – саморезы.
На полу по периметру ванны укладывается нижнее основание каркаса и крепиться саморезами.
Высчитывается высота опор по вертикали. Первый шагом замеряется высота купели от нижней точки бортика до пола. Дальше складывается ширина основания конструкции (или бруса) внизу плюс ширина основания конструкции (бруса) вверху, плюс толщина фанеры. От цифрового обозначения высоты чаши вычитается полученная сумма и прибавляется показатель кирпичной подушки плюс ширина слоя раствора.
В углах по вертикали выстраиваются отмеренные после расчетов опоры. Между ними выдерживается расстояние 0,5 м.
Верхнее основание из брусьев собирается сверху опор. В завершении стелиться лист фанеры и закрепляется саморезами. Под чашу вырезается отверстие.
Готовятся прокладки под бортики чаши. Их толщина высчитывается путем суммирования показателя толщины плитки, которая будет украшать фанеру и показателя ширина слоя клея.
Деревянные брусья промазываются олифой. Время высыхания пропитки 36 часов.
Для поддержания чаши ванны снизу выкладывается подушка высотой равной ширине двух кирпичей. Основанием подушки служит бетонный пол
Важно не забить раствором сливное отверстие.
Пена или раствор нужны для насаживания купели на подушку. После этого можно быть уверенным, что дно поддерживается на отлично.
Герметизация стыков между бортом и стеной
Основным недостатком изделий из акрила является сложность в герметизации примыканий к стенам, для решения проблемы используют следующие методы:
Силиконовый герметик. Наиболее часто применяемый метод герметизации стыков в силу своей дешевизны и простоты нанесения — по контуру ванной и на стену наклеивают защитную малярную ленту, герметик выдавливают из пистолета в шов и выравнивают смоченным в мыльном растворе пальцем. При определенных навыках можно добиться практически идеальной ровной герметизирующей полоски.
Клейкая лента. Промышленностью выпускается специальная самоклеющаяся бордюрная лента из светлой резины, которую приклеивают к стенкам и бортовой поверхности ванны. Технология ее монтажа доступна любой домохозяйке, но требует аккуратности, при ошибках ленту всегда можно снять и наклеить другую полоску.
Пластиковый плинтус. На строительном рынке представлен специальный уголок с прорезиненными кромками — при установке его корпус заводят в зазор между ванной и стеной, прижимая таким образом, чтобы резиновая окантовка плотно прилегала к стеновой плитке и бортам.
Способы герметизации стыков
Герметизация стыка ванны и стены
Зазор будет оставаться, как бы плотно не была приставлена ванна к стене. У акриловых изделий ситуация осложняется тем, что их борта на середине слегка прогибаются внутрь.
Проще всего зафиксировать ленту, имеющуюся в продаже в рулонах шириной 20 и 30 миллиметров. Ее раскатывают по краю ванны и фиксируют на силикон. Также в магазинах имеются всевозможные уголки с прорезиненными краями, сделанные из пластика. Их профили и форма бывают самыми разными.
Вне зависимости от формы, процесс их установки аналогичен – нижние части в углах подрезают под уклоном в 45 градусов. Потом проверяют качество стыка. Далее обезжиривают поверхности уголка, бортика и стены, для этого лучше использовать спирт, наносят силикон и на него помещают уголок. Ожидают, пока герметик застынет – конкретное время написано на тюбике. Теперь можно пользоваться сантехникой.
Метод крепления
Монтаж опорных элементов производится тремя основными способами:
- На двухстороннюю клейкую ленту – этот вариант самый быстрый из всех, но подходит лишь для легких акриловых конструкций. Уровень надежности соединения здесь минимальный, потому крепление используется лишь как временное;
- На клей – желательно применять только специальные строительные составы, но это также не самое прочное крепление;
- на кронштейны или саморезы – способ подходит для стальных, чугунных ванн, процесс монтажа трудоемок, это единственный надежный вариант придать устойчивость даже самой большой купели на долгие годы;
- На клинья – имеют вид треугольников с «ушками», которые крепятся к выступам с отверстиями на дне ванны. Крепление выходит подвижным, в отверстия забиваются клинья;
- На болты – также относятся к надежным, регулируемым, но при неаккуратном закручивании гаек легко повредить крепежные элементы и дно самой чаши;
- На проушины – при наличии в донышке проушин, опоры фиксируются специальными шпильками. Крепление выходит надежным, не деформирует даже акриловую ванну.
Ножки для чаш выполняют очень важную функцию. Они обеспечивают ей надежную установку, а человеку – безопасность при приеме ванной.
Установка акриловой ванны на каркас
Под каждую ванну каркас разрабатывается свой, потому нюансы сборки у каждого случая свои. Даже у одной фирмы, под разные модели одной формы, каркасы бывают разные. Они учитывают геометрию ванны, а также распределение нагрузок. Тем не менее, порядок работ общий, как и некоторые технические моменты.
Пример каркасов для акриловых ванн разной формы
Порядок сборки каркаса такой:
- Собирается рама, на которую опирается дно. В некоторых случаях она идет сварная и собирать ее не требуется. Рама укладывается на дно перевернутой ванны, пока ничем не закрепляется. Ее выставляют ровно, так как она должна крепиться.
На стойки устанавливаются шайбы с крепежными элементами. Стойки — это или куски профиля (трубы квадратного сечения), или металлические пруты с резьбой на двух концах. Они должны крепиться к бортикам ванны. Фирмы разрабатывают обычно крепеж своей формы. На фото — один из вариантов.
Крепеж для стоек
-
Стойки обычно устанавливаются по углам ванны. В этих местах стоят пластины, могут быть отверстия, а может их и не быть — придется сверлить самим. Количество стоек зависит от формы ванны, но не менее 4-5, а лучше 6-7 штук. Сначала стойки просто собираются и ставятся на отведенные им места (пока не крепим).
Пример установки стоек (все детали из комплекта)
Вторая сторона стоек соединяется с каркасом поддерживающим дно. В торец стойки вмонтирована гайка с резьбой, в нее вкручиваем винт, соединяя каркас и стойку.
Вторая сторона стоек соединяется с каркасом
- После установки стоек, при помощи болтов выравнивают положение каркаса. Он должен располагаться строго горизонтально, причем на нем плотно, без зазоров, должно лежать дно.
После того, как каркас выставлен ровно, его прикручивают к усиленному дну акриловой ванны. Использовать надо саморезы рекомендованной длинны, которые идут в комплекте каркасом.
Фиксируем раму к дну
- Следующий шаг установки акриловой ванны — выставление и фиксация стоек. По высоте они уже отрегулированы, теперь надо выставить их вертикально (контролируем строительным уровнем с двух сторон или проверяем точность выставления отвесом). Выставленные стойки «садят» на саморезы. Длина крепеже указана в инструкции к каждой ванне, но обычно они меньше, Чем те, которыми фиксировалось дно.
- Далее устанавливаем ножки на каркас.
С той стороны, где не будет экрана, на штырь ножки накручивается гайка, после чего они вставляются в отверстия в раме (зависая на этой гайке), фиксируются к раме еще одной гайкой. Получилась регулируемая по высоте конструкция — подкручивая гайки можно выставлять ванну в нужное положение.
Установка ножек без экрана
Сборка ножек со стороны экрана другая. Накручивается гайка, устанавливается две больших шайбы, между ними вставляется упор для экрана (Г-образная пластина), закручивается вторая гайка. Получили регулируемый по длине и высоте упор для экрана. Затем накручивается еще одна гайка — опорная — и ножки можно ставить на каркас.
Сборка ножек со стороны экрана
Ставим на каркас
Это уже не совсем установка акриловой ванны, но без этого этапа редко обходятся: устанавливаем экран. Если вы купили эту опцию, в комплекте идут пластины, которые будут его поддерживать. Их ставят по краям и в середине. Приставив экран и отрегулировав упоры на ножках, закрепляют их в требуемом положении. Затем на ванне и экране отмечают места, где надо закрепить пластины, потом сверлят под крепеж отверстия и закрепляют экран.
Крепеж для экрана ставим на бортик
Далее надо установить крепеж для акриловой ванны к стенам. Это изогнутые пластины, за которые цепляются бортики. Установленную и выставленную по уровню ванну придвигаем к стене, отмечаем где будут находится борта, ставим пластины так, чтобы их верхняя кромка была ниже отметки на 3-4 мм. Крепят их на дюбеля, просверлив под них отверстия в стенах.
Ставим крепеж на стены для акриловой ванны
- При установке ванна надевается бортами на прикрученные пластины. Установив, проверяем, ровно ли она стоит, корректируем при необходимости высоту ножками. Далее подключаем слив и последний этап — прикручиваем экран к установленным на бортике пластинам. Внизу он просто упирается в выставленные пластины. Установка акриловой ванны закончена.
Монтаж акриловой ванны своими руками окончен
https://youtube.com/watch?v=Ckp-btoi4UI
Далее надо будет сделать стык бортов ванны со стеной герметичным, но об это ниже, так как эта технология будет одинаковой для любого способа установки.
Стоит ли делать комбинированное основание?
Если прочность заводского основания по какой-то причине вызывает сомнения, или владельцу ванной просто хочется обеспечить максимальную надежность конструкции, используют комбинированный вариант опоры. Обычно сначала ванну устанавливают на ножки и регулируют по высоте.
После этого замеряют расстояние от пола до дна ванны, чтобы определить высоту кирпичной кладки. На полу размечают место для основы из кирпича. Затем ванну убирают и начинают кладочные работы. Важный момент при создании такой конструкции: высота ножек и кирпичного каркаса должны точно совпадать, чтобы вес ванны распределялся равномерно на обе опоры.
Несомненно, данный вариант является более основательным, чем использование обычного заводского каркаса. В то же время, в случае если возникнет необходимость в демонтаже, то вам придется попотеть.
Источник
Установка на каркас
Под все сантехнические изделия производители разрабатывают индивидуальный вариант каркаса, поэтому в каждом случае присутствуют нюансы, как собрать акриловую ванну. Даже в одной компании под разные модели, имеющие одинаковую форму, каркасы отличаются.
При их изготовлении принимают во внимание геометрию сантехники и особенности распределения нагрузки на нее. В то же время, последовательность работ аналогична, как и отдельные технические моменты.
Процесс сборки каркаса
В первую очередь собирают раму для акриловой ванны – дно будет опираться на нее. Иногда она бывает сварной, поэтому ее не потребуется скручивать. Раму помещают на дно перевернутой купели и временно не фиксируют. Ее выставляют ровно, поскольку нужно будет прикреплять.
Дальше поступают так:
- Шайбы с крепежными деталями монтируют на стойки, представляющие собой отрезки металлических прутов или трубной продукции квадратного сечения, имеющие на обоих концах резьбу. Их не фиксируют к бортам ванны. Изготовители разрабатывают для всех крепежей индивидуальную форму.
- Стойки при установке ванны на каркас обычно находятся в углах изделия. В этих местах имеются пластины, а вот отверстия могут быть или нет. В случае отсутствия, их просверливают собственноручно. Число стоек зависит от формы изделия, но их должно быть минимум 4 – 5 штук, но лучше 6 – 7. Стойки собирают и устанавливают на место.
- Другую сторону стоек стыкуют с каркасом, который поддерживает дно. В торце стойки имеется вмонтированная гайка с резьбой. При соединении стойки с каркасом, в нее вкручивают винт.
- После завершения монтажа стоек, приступают к выравниванию положения каркаса, пользуясь болтами. Он при установке ванны должен стоять горизонтально, а дно на нем лежать плотно, без малейших зазоров.
На каркас из металла
Сборка каркаса акриловой ванны относится к сложным технологическим операциям, и требует больших временных затрат. Однако это окупается большей надежностью конструкции. Каркасы разрабатываются производителями, с учетом габаритов конкретного изделия. Однако если прибор имеет простую прямоугольную конфигурацию, крепежную конструкцию можно приобрести отдельно. Главной деталью каркаса является рама, именно она выполняет функцию основы для фиксации других конструкционных элементов. Рама бывает сплошной (сварной) или сборной. В последнем случае ее собирают своими руками, используя инструкцию к изделию.
Описание, как собрать каркас для ванны:
- Положить готовую раму на дно ванны, для чего ее нужно перевернуть. Это облегчит сборку каркаса, следуя схеме в инструкции. Комплектация состоит из стоек, шпилек, ножек из пластика, гаек, саморезов и стеновых крепежей. На точное число элементов влияют размеры и конфигурация ванны. В сложных конструкциях деталей на порядок больше.
- Закрепить вертикальную стойку. Делается это при помощи шпильки с накрученной гайкой, которую нужно вставить в отверстие в угловой части рамы. Далее шпилька просовывается в ножку для последующего ввинчивания. Верхняя часть шпильки закрепляется еще одной гайкой. По схожей схеме монтируют остальные стойки. По ходу ввинчивания шпилек, нужно оставлять небольшой зазор от рамы до стойки, это даст возможность выставить каркас по высоте.
- Установка каркаса. После того, как все стойки окажутся на своих местах, выполняют регулировку каркаса по высоте и горизонтали. Для проверки используют строительный уровень.
- Прикручивание каркаса к ванне с помощью саморезов. Первым делом фиксация выполняется в районе усиленной пластины на дне чаши. Далее переходят к углам конструкции (в районе размещения закладных пластин).
- Монтаж ножек на раму. В точках их размещения имеются отверстия с резьбой. В них ввинчивают шпильки, выставляя нужную высоту с помощью линейки. Для фиксации ножек используют гайки.
- Установка подпятников. Если в комплектацию акриловой ванны входит экран, то ножки по наружной стороне оснащаются металлическими г-образными вставками для фиксации панели. Для крепления г-образной пластины применяют гайки в центре ножки. Чтобы менять высоту стойки, гайка вращается в нужную сторону.
- Финальные работы. Ванну нужно перевернуть на ножки, отрегулировав их по высоте. Далее сантехнический прибор придвигают к стене, что дает возможность отметить точки расположения настенных креплений. Прикручивание и фиксация бортов выполняется по той же технологии, как было упомянуто в первом варианте установки. К установленной конструкции приставляют экран, чтобы наметить точки его фиксации по краям и в центре. С помощью саморезов, в намеченные места прикручиваются пластины, на которые крепится декоративный экран.
В конце работы делают заделку стыковых участков между бортами прибора и стеной. Для этих целей обычно применяют силиконовый герметик. Перед его нанесением основание обеих поверхностей очищают от пыли и проходят обезжиривающей жидкостью. Чтобы не запачкать стены и бортики ванны, на них клеят строительный скотч. Силикон нужно укладывать равномерным слоем, для выравнивания которого обычно применяют мокрый палец. Каркасы часто применяют и для сборки угловой акриловой ванны.
Монтаж на ножки
Монтировать на стойки можно только простые прямоугольные чаши. Чтобы установить угловую ванну, как правило, применяются другие способы. Комплектация сантехнического прибора состоит из пары стальных планок, четырех стоек, настенного крепежа, саморезов и гаек. По ходу монтажа ванны можно применять только саморезы из заводского комплекта. Дело в том, что их размеры тщательно выверены, поэтому за повреждение днища можно не переживать.
Процесс реализуется в следующей очередности действий:
- Разметка под крепежные пластины. Необходимо перевернуть прибор вверх дном. Далее, сделав отступ в 40 мм от кромки усиливающей накладки, отмечают центральную точку. Проведя подобную операцию с монтажными планками, совмещают их с серединой чаши. Нарисовав точки в местах креплений, с помощью дрели проделывают отверстия в дне. Для фиксации планок используются саморезы.
- Фиксация стоек. На каждой ножке имеется стержень со стопорной гайкой, его нужно просунуть в отверстие на планке, завинтив с противоположной стороны другой гайкой. Далее на резьбовой штырь накручивают пластмассовые стойки с подпятниками, высоту которых можно регулировать.
- Настройка высоты. Чтобы выставить сантехнический прибор по высоте, его переворачивают и ставят на ножки. В таком положении выполняется их регулировка: чаша должна стоять горизонтально, без всяких перекосов. Для проверки используют строительный уровень.
- Финишное закрепление. Бортики ванны оснащаются специальными крепежными пластинами (они есть в комплектации) и прикручивают к стене. Для нанесения разметки под отверстия, ванну ставят возле стены и рисуют линию по срезу бортов. При этом верхний срез пластины необходимо опустить на 4 мм ниже линии. Как правило, ванны стандартных размеров оснащаются четырьмя фиксаторами по длине, и двумя – по ширине. Пластины накручивают по линии разметки.
Сбора каркаса своими руками: общие технические подробности
Сборка деревянного каркаса-подиума для овальной ванны
Прежде всего, стоит разобраться, что такое подставки под ванну. Представляя собой несплошную несущую конструкцию, рама для ванной имеет стойки и перемычки, равномерно распределяющие нагрузку основного веса. Такие рамы можно назвать фермами, так как примерно такую систему, замкнутую по всему периметру, придется собрать в помещении, прежде чем произойдет установка ванны на каркас.
Итак, как сделать каркас под ванну своими руками, основные особенности:
- Снять замеры, определиться с выбором материала (сечение бруса или профильной трубы, если каркас под ванну из металлопрофиля). Что касается профиля из металла для гипсокартона, то лучше выбирать UD и CD. А вот деревянный каркас для ванны хорошо делать из материала с сечением 20х100 мм (профильная труба 20х40 мм). Ключевой размер именно 20 мм, так как это расстояние является стандартным для боковой стороны кювета и загиба его борта.
- Остальные размеры (длина и ширина) снимаются с нижней стороны купели от подгиба одного борта и до внутреннего загнутого края противостоящего.
Установка кирпичного основания
Следующее действие, которое необходимо, чтобы сделать каркас для угловой ванны, замер и закладка опорного периметра, определенного по вышеуказанным параметрам. Если опорная подставка для ванны будет сделана из гипсокартонного профиля или бруса, то тут все просто: прибить отрезанные по размеру куски к полу (дюбелями)
В случае если будет каркас из профиля под ванну тяжелой массы, трубки выложить на пол и сварить их в прямоугольник.
Теперь важно знать, как собрать каркас для ванны. Монтаж угловых опорных стоек не занимает много времени, но работу необходимо выполнить как можно тщательнее, так как именно на них ляжет основная нагрузка чаши, воды и веса человека.
- Далее нужно заняться сборкой верхнего опорного треугольника, необходимого для равномерного распределения нагрузки ванны по всем опорным стойкам. Конструкция полностью повторяет сборку нижней опоры. Профили или труба уложить на стойки угловые и закрепить посредством саморезов или сварки.
- Каркас для металлической ванны, как и подставка под ванную из акрила, чугуна, не может быть без дополнительных несущих стоек. Они служат усилением конструкции и позволяют выдерживать массив чаши плюс все, что там находится. Стойки устанавливаются и укрепляются с шагом до 0,5 м (не более) по самой длинной стороне фермы.
Пример комбинированного каркаса для угловой ванны
Изготовление каркаса – половина дела, нужно еще знать, как установить ванну на каркас. Но тут нет больших сложностей, если сама рама собрана верно и смонтирована на месте, где будет располагаться чаша. Поднять купель и уложить/поставить в каркас для ванны из гипсокартона или металлический каркас можно самостоятельно, но лучше всего попросить помощи, вдвоем такая процедура пройдет быстрее и проще. В особо сложных случаях, фермы изготавливаются вокруг купели, поднятой на дополнительную опору
После того как конструкция готова, подпорки осторожно убираются, и чаша опускается на каркас
Чтобы увидеть, что представляет собой подставка под стальную ванну или понять, как сделать каркас для ванной из чугуна, акрила, просмотрите фото, предложенные ниже.
Какую бы опору вы ни делали, помните: количество дополнительных опор для фермы зависит только от материала, из которого выполнен сам каркас. Шаг в 0,5 м годится для профилированной трубы и бруса, а вот для профиля из гипсокартона шаг сужается до 0,3 м, как и в случае использования бруса сечением 100х200.
Декорирование фермы – дело вкуса и возможностей. Пластик, гипсокартон, кафель – используйте то, что вам больше нравится.
https://youtube.com/watch?v=WWZ9hcNjoVU
Подготовительный этап
Перед началом монтажа следует правильно подготовить помещение, а также запастись необходимыми инструментами и материалами.
Для начала удаляют старую ванну, а также демонтируют старый слив, прочищают канализационную трубу, вставляют в нее отрезок гофрированного шланга. После этого все стыки рекомендуется сразу обработать герметиком.
Помимо этих необходимых работ может понадобиться выравнивание пола ванной комнаты или того участка, на котором будет установлена ванна. Следует помнить, что воду перед началом подготовительных работ лучше отключить, а по окончании подготовки удалить из ванной комнаты весь мусор.
Кроме того, место, на котором будет стоять ванна перед установкой, необходимо застелить мягким, амортизирующим материалом, чтобы защитить ее от повреждений.
Специалисты советуют приобретать ванну из акрила непосредственно перед установкой. Длительное хранение акрилового изделия в неподходящих условиях может привести к его деформации.
