Каретка для циркулярки своими руками: самодельная торцовочная, чертежи, видео

Особенности конструкции

Основная особенность конструкции данного станка – режущий инструмент помещен в специальный корпус с патрубком, который предназначен для удаления возникающей в работе пыли и стружек.

Масса агрегата составляет 810 кг, а габариты по размерам, следующие:

длина – 100 см;
ширина – 111 см;
высота – 127 см.

Конструкция защиты рабочего инструмента

Защита режущего инструмента представляет собой конструкцию, состоящую из следующих элементов:

кронштейн;
вытяжной патрубок;
ползун;
направляющие линейки.

При передвижении защитного механизма в паспорте по эксплуатации советуют использовать маховик управления. С его помощью можно передвигать механизм линейки защиты по направлению к подаче. Предохранительный щиток устанавливается в крайне верхнее и нижнее положение при помощи специальных винтов. Для фиксации в определенном положении деталей используется прижим с линейкой. С использованием прижимных винтов мастер может стопорить любые подвижные механизмы защиты.

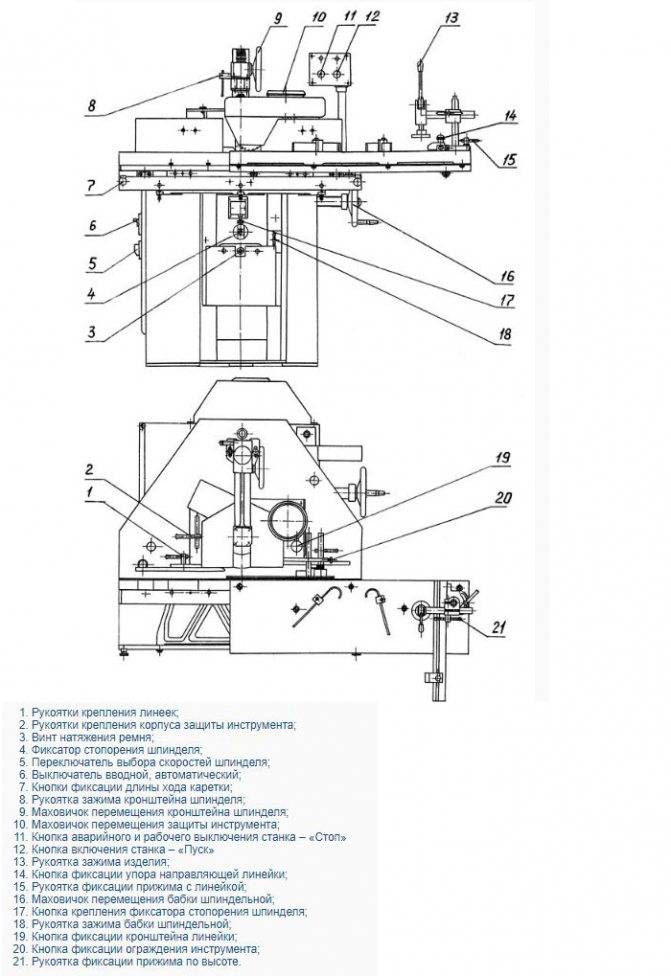

Перечень и расположение органов управления

Оборудование снабжено компактным пультом управления. На пульте управлению имеются 2 кнопки включения и выключения привода, а также 2 сигнальные лампочки белого и зеленого цветов. Вся электроаппаратура расположена в нише станины.

Помимо этого, в станке имеются следующие органы управления:

рукоятки для закрепления линеек и корпуса защиты;
стопор шпинделя;
маховик, перемещающий шпиндельную бабку;
рукоять для зажима шпиндельной бабки.

Также на станке имеются кнопки для фиксирования кронштейна линейки и ограждения инструмента.

Устройство составных частей

Основные составные части агрегата устроены следующим образом:

Станина. Литая чугунная конструкция, накрытая плоским столом из чугуна.
Стол – также чугунная конструкция, усиленная ребрами жесткости.
Каретка подвижная, шипорезная, состоящая из чугунной плиты, прижима с линейкой, а также ограничителей величины хода.

Подвижное крепление каретки выполняется за счет подшипников качения.

Составные механизмы и узлы агрегата

Привод основного движения оборудования состоит из следующих частей:

двигатель двухскоростной;
шпиндельная бабка, соединенная с подмоторной плитой;
поликлиновая передача.

Сама шпиндельная бабка состоит из чугунного корпуса, в котором на подшипниках качения вмонтирован сам шпиндель. Шпиндельная насадка имеет съемную оправку.

Электрооборудование

Двухскоростной электродвигатель соединен со шпиндельной бабкой путем ременной передачи. Время торможения и разгона шпинделя составляет 2.3 сек. Двигатель снабжен защитой от перегрева и замыкания. Наличие в электрической схеме блокировок обеспечивает защиту оператору.

Из фанеры

Необходимые материалы

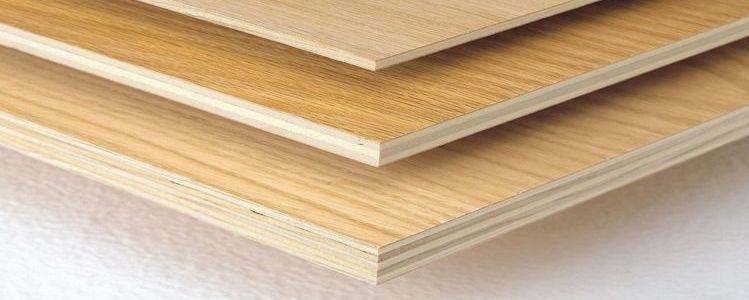

Для изготовления такой шины понадобятся три отрезка фанеры толщиной 10 мм. Их длина должна быть одинаковой и обычно равняется длине верстака, на котором будут производить работы. Один из отрезков должен быть шириной 25-35 см (он будет служить основанием), ширина остальных двух будет определена во время изготовления шины. Также подготовьте саморезы по дереву размером 16 мм.

Чертеж с размерами:

Инструкция по изготовлению

При создании направляющей требуется очень точно соблюдать все размеры. Небольшие отклонения может привести к резкому ухудшению результата. При желании вместо фанеры можно использовать ламинат.

Фанерная направляющая шина изготавливается в несколько шагов:

измерьте расстояние от внутреннего края диска пилы до направляющего паза продольного реза, расположенного на опорной платформе инструмента.
Обрежьте одну из фанерных полос так, чтобы её ширина была на 0,2-0,5 мм меньше расстояния, полученного в п.1. Волокна верхнего слоя шпона на фанере должны быть направлены продольно.
С помощью саморезов прикрутите получившуюся полосу к широкому отрезку фанеры (основанию), точно совместив их торцы. Это будет рабочий край шины.
Штангенциркулем измерьте ширину направляющего паза продольного реза.
Прикрутите оставшуюся полосу фанеры к основанию параллельно первой полосе. Между ними должен остаться зазор, размер которого должен быть на 0,2-0,5 мм меньше ширины паза, измеренного в предыдущем пункте.
Чтобы не повредить распиливаемый материал, к готовой направляющей с нижней стороны приклеивается слой мягкой ткани.

Самодельная направляющая готова, осталось подготовить ручную пилу. Для этого отпилите узкую полосу толстой фанеры или другого достаточно прочного материала. Высота этой полоски должна быть на 8-9 мм больше глубины направляющего паза на подошве пилы. Ширина же соответствует ширине этого паза. Длина на несколько сантиметров больше длины подошвы.

Получившуюся полосу-ограничитель следует закрепить в направляющем пазу так, чтобы она выступала за оба края подошвы.

Как использовать фанерную шину?

Чтобы сделать рез, понадобятся две струбцины и два плоских деревянных бруска толщиной чуть больше обрабатываемой детали. Направляющая шина устанавливается концами на эти бруски так, чтобы её рабочий край немного выступал за край столешницы верстака. В местах, где шина опирается на бруски, она плотно крепится струбцинами к верстаку.

Разрезаемая заготовка с линией распила, заранее отмеченной карандашом, кладётся под шину, а линия реза совмещается с её рабочим краем. Наконец, циркулярка с закреплённой на ней ограничительной полосой устанавливается на шину так, чтобы ограничитель на подошве точно вошёл в подготовленный зазор. Теперь можно пилить, придерживая заготовку свободной рукой и слегка прижимая пилу в сторону верстака.

Вал и его виды

Стоит дать краткую характеристику и остальным видам.

Шлицевому валу свойственно наличие специальной дорожки для шариков втулки. Отличаясь большей жесткостью и износостойкостью, сравнительно с валом обычного вида, применим в механизмах, в которых желателен монтаж направляющих на концах. В конструкции станков задействованы крайне редко из-за дороговизны.
Вал на опоре в виде цилиндрических рельс линейного типа не допускает прогибания под нагрузкой и собственным весом. Его крепят на станине, надежно фиксируя. Несмотря на минусы, выражающиеся в наличии большого люфта втулок, их малом сроке эксплуатации, у цилиндрических рельс – большая грузоподъемность. Отличаясь от линейных подшипников, каретка по-разному реагирует на степень нагрузок. У небольшого станка ЧПУ, имеющего тяжелый шпиндель, есть вероятность того, что снизится точность.

Изготовленная каретка для циркулярки по частям.

Размер основания салазок (A), соответствует размерам циркулярного стола в мастерской, рисунок 1.
Для заднего (С) и переднего упоров (B) использована древесина с прямыми волокнами, умеренно плотная, такая как вишня, клен. Убедитесь, что упоры имеют абсолютно перпендикулярные края. Длины упоров по размерам соответствуют ширине основания(А).
Как показано на рисунке 1, передний и задний упоры (B) и (C), в месте прохода пильного диска имеют значительное увеличение упора. Ленточной пилой или лобзиком округлите бока упоров для уменьшения веса и удобства.
Для изготовления направляющей планки (D) используйте древесину плотных лиственных пород, размер планки (бегунка) соответствует размеру паза в циркулярном столе.
Исходя из размеров пильного диска, сделайте защитный кожух (E), а затем ближний верхний угол округлите. (Предупреждение: защитный кожух не является ручкой. Не используйте его в работе при движении салазок!)

СБОРКА ОСНОВАНИЯ, УПОРОВ И НАПРАВЛЯЮЩЕЙ.

Закрепите жестко задний упор (С) к основанию (A). Просверлите и разверните в нижней части основания отверстия под шурупы с плоской головкой, для регулировки упора в дальнейшем.
Вставьте в паз циркулярного стола направляющую планку (бегунок)(D) смазанную небольшим слоем клея. Положите основание (A) перпендикулярно пильному диску на циркулярный стол и на направляющую планку (бегунок) и оставьте это до полного высыхания клея.
Затем возьмите несколько шурупов и зафиксируйте направляющую планку вначале с внешней, а затем с внутренней стороны салазок, как показано на Фото B.
Переверните основание и проверьте его посадку в пазах на циркулярном столе, при необходимости используйте скребок или наждачную бумагу и удалите излишки древесины на бегунке. (Примечание: Определить плотные места можно с помощью графитного карандаша. Натрите внутренние кромки прорезей на циркулярном столе карандашом, а затем вставив салазки в направляющую переместите их в прямом и обратном направлении. След от графита на бегунке укажет места, которые нуждаются в обрезке.)

Пошаговая инструкция

Итак, детали конструкции и необходимые инструменты подобраны, можно приступать к сборке и последующему монтажу самодельной каретки.

Шаг 1: Крепление алюминиевых профилей

Так как каретка будет «бегать по распилочному столу», первое, что следует сделать – это направляющие пазы. Для этого берут два П-образных профиля, примерно равных длине стола. Подогнать размеры можно болгаркой.

На одинаковом расстоянии от расположения режущего диска циркулярки прочерчивают две параллельных ему линии. Затем с помощью ручного фрезера выпиливают по ним П-профильные отверстия, выдувают из них стружку и с помощью клея закрепляют в них профтрубы. После того как клей просохнет – пазы готовы.

Далее конструируется передвижная база торцовочной каретки. Для этого берутся две планки, которые по толщине свободно входят в П-образный паз. Но здесь есть один момент – каретка должна будет свободно «скользить» по столу, а для этого ее на 2-3 мм приподнимают над столом. Чтобы это сделать, в профильные пазы на равном расстоянии выкладываются гайки одинаковой толщины, после чего на них укладываются рейки-направляющие.

Затем на них наносится клей, которым фиксируется фанерная планка-основание. Чтобы прижать ее плотнее, можно закрепить по бокам фиксаторы.

Когда смола высохнет, гайки убираются из профильных пазов и мастер проверяет, свободно ли по них ходит каретка. После этого, для удобства дальнейшего использования каретку обрезают по бокам по профилю стола.

Шаг 3: Монтаж стенок

Итак, основа готова и далее на нее устанавливаются упорные стенки. Для этого берется два деревянных бруска: один из них жестко, с помощью саморезов, фиксируется по ближнему к мастеру краю так, чтобы он был строго перпендикулярно режущей кромке диска пилы; второй закрепляется по верхнему краю, но только с одной стороны. Это нужно для того, чтобы мастер мог выровнять эту стенку строго параллельно нижней. Операция выполняется с помощью угольника.

Инструкция по изготовлению: направляющая для циркулярной пилы

После того, как стенки выровнены, проводится пробный распил. Он имеет две цели – с его помощью пропиливают отверстия в стенках и основании каретки, а также измерив затем распиленную заготовку, проверяют – верно ли выверен прямой угол распила.

Итак, обычная каретка с прямой протяжкой готова, но что, если мастеру потребуется пропилить что-то под другим наклоном, например 60, 40 или 30 градусов? Для таких операций понадобится дополнительный конструкционный элемент, который называют «комбинированным квадратом».

Название не случайно взято в кавычки – дело в том, что базой заготовки действительно является квадратная деревянная платформа. Ее выпиливают так, чтобы она свободно помещалась между упорами основной каретки и одной из сторон фиксировалась у нижней стенки.

После этого заготовку кроят, вырезая из нее фрагменты под нужными углами – получившиеся скосы и будут направляющими, по которым укладывают деталь, которую нужно распилить под этим углом.

«Квадрат» после изготовления жестко (на клей или саморезы) монтируют на каретку. Другой, более продвинутый вариант – в квадрате и основе каретки с помощью фрезера выпиливаются округлые пазы, которые позволяют квадрату передвигаться вдоль основания на подвижном фиксаторе. Он изготавливается из шурупа, гайки и двух металлических шайб.

Подробное видео как сделать торцовочную каретку описанную выше:

Еще один пример на видео:

Материалы для изготовления циркулярного станка

Компоненты циркулярной пилы

После составления оптимального чертежа для изготовления стационарного оборудования своими руками необходимо подобрать расходные материалы. Для этого можно закупить металлопрокат либо использовать имеющиеся компоненты.

Основной проблемой является выбор силового агрегата. Некоторые рекомендуют устанавливать заводскую модель ручной дисковой пилы. Однако зачастую они не обладают должной мощностью для обработки больших объемов древесины. К тому же ограничение по диаметру диска уменьшит функциональные возможности оборудования. Поэтому лучше всего выбрать чертежи, в которых присутствует два отдельных блока — электродвигатель и вал для крепления диска.

Соединение несущих элементов рабочего стола выполняется с помощью сварки своими руками. Механические узлы не обеспечат должный показатель надежности, так как из-за постоянной вибрации сформируется люфт.

Рекомендации по выбору стационарного станка-пилы своими руками:

стол. Для ножек можно использовать стальные уголки 30*30 или 40*40 мм;
столешница. Она изготавливается из плотного ДСП, хотя специалисты считают оптимальным вариантом применение стального листа. В этом случае в верхней части стола делается решетчатая конструкция;
электродвигатель. Можно применять любую бытовую модели асинхронной силовой установки 220 В, мощность которой не превышает 1,5 кВт, а максимальное количество оборотов составляет 2400 об/мин.;
система шкивов для передачи крутящего момента на валу с диском. Шкивы лучше всего взять заводские. Обязательно должна быть предусмотрена система натяжки.

Для фиксации заготовки по длине необходимо предусмотреть опорную планку. Она должна смещаться относительно плоскости диска, регулируя тем самым своими руками ширину обрабатываемой доски.

Конструкция стационарного циркулярного станка

Стационарная циркулярная пила предназначена для выполнения достаточно больших объемов работ. Конструкция реализуемого варианта в двух видах представлена на схеме далее. На ней указаны также основные размеры установки, от которых рекомендуется отталкиваться при самостоятельной сборке.

На чертеже цифрам соответствуют следующие конструктивные элементы самодельного оборудования:

1 – рама (станина);
2 – боковая панель;
3 – пусковое устройство;
4 – механизм регулирования высоты стола, 13 – его упоры;
5, 6 и 7 – две половины распиловочного стола с основанием;
8 – электродвигатель;
9 – площадка для установки мотора;
10 – шпильки (М10);
11 – пила;
12 – вал;
14 и 16 – соответственно ведомый и ведущий шкивы;
15 – ремень;
17 – выключатель.

Совет! Чтобы улучшить личную безопасность при эксплуатации самодельного механизма, его вращающиеся части, расположенные под столом, следует закрыть крышками. Над диском во время простоя оборудования нужно устанавливать защитный кожух.

Пусковое устройство лучше располагать на видном месте панели (из диэлектрического материала), чтобы доступ к нему был свободен. Рекомендуется также обязательно оснащать станок аварийным выключателем. При этом удобно, когда он будет крупного размера.

Ориентируясь на собственные нужды, можно усовершенствовать агрегат, сделав его с фуганком либо рубанком. Для этого достаточно на имеющемся валу закрепить барабан с ножами, а в столе проделать прорезь под него соответствующего размера. Это позволит расширить функциональные возможности созданной установки: обстругивать на ней пиломатериалы, снимать фаску и выбирать четверть у деревянных заготовок.

Если планируется регулярное выполнение столярных операций на самодельном оборудовании, то рекомендуется оснастить его координатным столом с несколькими направляющими. Их нужно закреплять под различными углами. Для организации продуктивной работы также следует предусмотреть возможность регулирования скорости электродвигателя и быстрой замены дисков при необходимости.

Процесс производства стола

Из листа фанеры нужно вырезать столешницу требуемого размера. Разметку наносят на нижнюю область с применением металлической линейки и карандаша. Раскраивают фанеру лобзиком, края при необходимости фрезеруют. Если фанера не ламинированная, плоскость стола зачищаем шкуркой.
Перекладывают и с нижней части делают разметку для крепления циркулярки ручного типа. Для этого с прибора убираем диск и ставим его подошвой в необходимое место. Осуществляем отметки на столешнице и в основании под крепёж и отверстие для пильного диска. Просверливают отверстия под болты. Они будут скручиваться сверху под столешницу и внизу держаться гайками. Поэтому с края рабочей плоскости отверстия зенкуют, а шляпки болтов заравнивают, чтобы они не выступали.
В случае если намечается резка материала под разными углами, прорезь под пильчатый круг производится в форме опрокинутой трапеции. Для прямого пиления производится обыкновенный паз. Перед тем как обозначить прорезь и отверстия для крепежа, нужно приложить пилу, откорректировать отметки и только затем вырезать.
Нанесите карандашом зоны расположения рёбер жёсткости. Их делают из досок и устанавливают внизу в 8−9 см от кромки самой столешницы. Ножки стола нужно фиксировать к рёбрам. Ребра закрепляются саморезами с интервалами 15−25 см, в дополнение проклеиваются ПВА. Саморезы вкручиваются поверх, под столешницу, головки целиком утапливаются. Ребра между собою скрепляются саморезами.
Ножки делают из бруса либо доски, их протяжённость составит от 100 до 113 см. Значительную устойчивость придадут ножки, расходящиеся вниз. Их фиксируют на крупные болты, скрученные снаружи, внутри укрепляют гайками. Стяжки из бруса упрочат каркас.
Для того чтобы корректировать высоту стола, внизу прикрепляются гайки, в которые подвинчиваются болты М14. Теперь же можно снизу закрепить пилу, пропустив накопитель в подготовленную прорезь.
Прикрепляем на стол электророзетку, пускаем от неё электрический кабель и ставим выключатель. Питание к розетке будет передаваться от выключателя. От него протягиваем кабель к ближайшему источнику в мастерской. С поддержкой строительной стяжки фиксируем клавишу ВКЛ-ВЫКЛ на корпусе круговой пилы в утопленном состоянии.
Приступим к производству вспомогательных упоров. Для упора потребуется алюминиевая труба квадратного разреза № 30 и 2 винта с гайками-барашками. Отпиливаем кусочек трубы по протяжённости столешницы, в 3 см от края делаем отверстия под винты. С кусочков фанеры выпиливаются 2 прижима. Система готова.
Для обработки поперёк стола осуществляем салазки из фанеры. Их ровняем относительно кромок стола, придавливаем и продвигаем вдоль зубчатого круга. В участке прохода круга пропиливаем отверстие. Небольшие составляющие можно класть непосредственно внутрь салазок и распиливать. Отвод пыли будет из-под стола, но значительная часть ее при этом будет все же разлетаться вверх, поэтому хорошо дополнить приспособление верхним пылеотводом.

Работа на круговой пиле очень опасна, по этой причине необходимо побеспокоиться о защите пальцев. С куска дощечки либо мебельного щита вырежьте толкатель.

Дополнения к сделанной конструкции

Некоторые мастера, собирая стол для ручной циркулярной пилы согласно уникальным чертежам, целиком убирают заводской предохранительный кожух, а заводскую платформу замещают самодельной. В случае если не намечается распиловка под углом, можно убрать и все приспособления для регулирования наклона диска. Электропила закрепляется непосредственно на новом основании, что даёт возможность выиграть пару миллиметров глубины пропила.

Без внутреннего кожуха легче убирать диск, электропила не так будет забиваться стружкой при работе с влажными дощечками. Демонтаж потребует лишнего времени, однако сохраняется ресурс мотора, предупреждается перегруженность.

Монтаж дисковой пилы

Дело осталось за малым. Циркулярная электропила располагается внутри приготовленного отверстия. Подошва укрепляется на болты, а зубчатый накопитель должен свободно входить в гнездо.

Стол для круговой пилы практически готов. Теперь же его необходимо подвергнуть обработке защищающим от влажности материалом, затем покрыть лаком в несколько пластов (для минимизации скольжения).

Полученная система может быть дополнена чем-либо на усмотрение пользователя (предохранительный чехол, приспособление для регулирования наклона диска, каретка и прочие).

Изготовление столешницы

Работы по изготовлению этой части оборудования проводятся в следующей последовательности: Начинаем с разметки куска фанеры, осуществляемой с тем расчётом, чтобы его края приходились вровень с кромками приготовленного листа железа. После разметки, воспользовавшись ножовкой или электрическим лобзиком, вы можете вырезать фанерную заготовку требуемого размера. При желании можно будет обработать её кромки с помощью фрезы, хотя делать это совсем не обязательно (основное требование, предъявляемое к этому элементу – его надёжность, а не привлекательность).

По завершении указанных операций поверхность столешницы тщательно обрабатывается (затирается) наждачной шкуркой средней зернистости.

Затем на нижней её части предварительно намечается место положения прорези под пильный диск. Для этого необходимо определить размеры подошвы подготовленной к установке циркулярной пилы. Для удобства проведения измерений диск с пилы просто снимается, после чего можно будет без труда определить размеры посадочного места.

Для удобства проведения разметки столешницы диск пилы снимается

По завершении его подготовки следует взять циркулярную пилу и примерить её по месту установки. В случае необходимости производится корректировка положения точек её крепления (одновременно с этим уточняются контуры прорези под пильный диск).

Готовая столешница из фанеры закрывается стальным листом, крепящимся на ней с помощью саморезов. На рабочую поверхность впоследствии можно будет нанести специальную разметку, позволяющую корректировать положение древесной заготовки в процессе её обработки.

Полезные советы

Шаблоны-заготовки в разы упрощают работу Есть несколько полезных рекомендаций, которые помогут новичкам пользоваться циркуляркой с направляющей:

Необходимо использовать специальные шаблоны-заготовки. С их помощью удастся быстро делать одинаковые детали.
Перед началом работы надо заранее все отрегулировать и настроить. Только на правильно настроенном инструменте удастся качественно резать древесину.
Не стоит работать за циркулярной пилой слишком долго. Инструмент надо периодически отключать, чтобы он не перегревался.
Нужно надежно прикрепить шину. Нельзя, чтобы она скользила по рабочей поверхности. В качестве креплений можно использовать болты или шурупы.
Если во время распиливания циркулярка начала резко сбрасывать обороты, ее надо отключить. Такое часто случается, когда инструмент долгое время беспрерывно работает и начинает перегреваться.

Циркулярная пила — незаменимый инструмент, который позволяет быстро нарезать изделия из дерева. Люди, которые хотят выполнять работу качественно, должны пользоваться специальными направляющими. Такие конструкции можно приобрести или сделать самостоятельно.

Другие виды направляющих для дисковой пилы

Шаблон-заготовка

Если есть необходимость в изготовлении нескольких одинаковых деталей, то первая такая деталь может служить шаблоном-направляющей. Для это следует отрезать заготовку нужной длины и на одном ее конце закрепить упорную рейку. Она должна совпадать по ширине с рабочим расстоянием. Следует обеспечить плотное прилегание упорной рейки к торцу детали, которую нужно изготовить. Так вы получите необходимое количество одинаковых изделий, при этом не затрачивая время на их разметку.

Отрезной угольник

Рисунок 2. Схема монтажа направляющих.

Это приспособление также может пригодиться. Оно изготавливается из двух массивных реек из дерева или фанеры, скрепляемых между собой внахлест в Т-образную форму с помощью саморезов.

Длина выступающих частей горизонтальной перекладины выравнивается до размера, равного рабочему расстоянию дисковой пилы. Установив выровненный конец перекладины напротив разметки, вы сможете сделать разрез точно перпендикулярно.

Кромочный упор

Как правило, в комплектации к дисковой пиле прилагается кромочный или угловой упор. Благодаря ему можно произвести параллельный кромке материала распил. Это приспособление, при необходимости, можно сделать и самостоятельно. Для этого вам потребуется фанера толщиной 15 мм, из которой нужно сделать упорную рейку и основание для дисковой пилы. В рейке и основании ручным фрезером сделайте шпоночные пазы. Шпонки изготовьте из кусков твердого дерева или фанеры и вставьте в пазы упорной рейки. Чтобы усилить упор, к упорной рейке закрепите еще одну рейку под углом 90°. Она будет опираться на обрабатываемое изделие. Регулировать расстояние распила от края изделия следует, перемещая упорную рейку по направляющим, после чего нужно зафиксировать ее стопорным винтом.

Чтобы установить винт, в основании нужно пропилить сквозной паз. Чтобы распил был максимально точным, а производство работ безопасным, используйте 2 винта. В основании проделывается отверстие под диск пилы и производится установка креплений под саму пилу. Крепления могут быть разными.

Их выбор зависит от вида и марки дисковой пилы. Но главное, чтобы это крепление было надежным и позволяло легко демонтировать циркулярную пилу, когда работа будет завершена. Чтобы было удобно выставлять необходимую ширину отреза материала, на лицевой стороне основания нужно закрепить измерительную ленту.

“Седло” для раскроя брусьев

Это приспособление состоит из трех деталей и имеет П-образную форму: 2 боковины и спинка. Ширина спинки должна быть равна ширине бруса, который нужно распилить. Ширина боковин должна быть достаточной для обеспечения опоры для края станины циркулярной пилы до того момента, когда диск пилы войдет в брус. Боковины должны иметь пазы для обеспечения надежного крепления струбцинами “седла” к брусу.

Работать с “седлом” нужно так:

разметить линию отреза;
зафиксировать “седло”, отступив от линии отреза расстояние, равное рабочему расстоянию;
отрезать брус, перемещая пилу вдоль боковой поверхности “седла”.

Главным достоинством этого приспособления является то, что при резке бруса, который по толщине превосходит вылет диска пилы, совершенно нет необходимости в его перенастройке. Для этого следует осуществить 2 подхода пилы с противоположных сторон бруса.

Конструкцию “седла” можно усовершенствовать аналогично модернизированному направляющему бруску. Для этого на 1 или 2 боковины нужно прикрепить бруски, отступив расстояние, равное рабочему. Это обеспечит упор подошвы дисковой пилы. Так край боковины будет соответствовать линии распила.

Как видите, изготовить направляющие шины и другие разнообразные приспособления для дисковой пилы вполне можно самостоятельно. Способы их изготовления разные. Для некоторых из них нужно совсем немного времени и сил, для других же потребуется больше внимательности, навыков и дополнительных материалов. Но затраченные усилия впоследствии окупятся тем, что вы легко и с удовольствием будете выполнять аккуратный и точный распил изделий, экономя при этом время.

Разновидности торцовочных пил

Существует несколько типов торцовочных пил (в народе их также называют «торцовки»). Ознакомимся с этими разновидностями.

Маятниковая

Базисной частью такой пилы является станина. На станину крепится стол, который должен обладать поворотным механизмом, оснащенным линейкой. Именно такой механизм позволяет осуществлять процесс распила под определенным углом, регулируя его под конкретные индивидуальные нужды каждого пользователя. Причем данный угол можно менять с помощью перемещения рабочего стола непосредственно по отношению к станине.

Что касается самой пилы, то она закреплена в данном устройстве с помощью рычага, а также подпружинена посредством шарнира. Благодаря маятнику, который и дал название этому виду торцовочной пилы, пила перемещается вниз или вверх.

Комбинированная

При использовании пилы комбинированного типа угол распила можно изменять в 2-х направлениях. Устройство в своем составе, как и предыдущий вариант, содержит добавочный шарнир. Для того чтобы изменить угол реза, его необходимо регулировать и отводить в сторону, которая противоположна месту, куда вмонтирован привод.

С протяжкой

Данное устройство считается наиболее универсальным, так как пилу можно смещать не только вокруг оси, но и вдоль пропила по прямой линии.

Инструкция: каретка для циркулярки своими руками
