Каретка для бензопилы: как сделать своими руками для продольного распила бревен, самодельное пиление и распиловка, чертежи

Соблюдение безопасности во время работы

Во избежание сбоев и несчастных случаев вы должны соблюдать меры безопасности при работе с материалами и инструментами:

При работе не допускайте, чтобы незнакомые люди входили в рабочую зону, особенно детей.
Во время работы вы должны использовать защиту от шума и опилок, которые разбрасываются во время резки.
Вам нужно иметь аптечку со всем, что вам нужно использовать в случае порезов.
При использовании циркулярной пилы на ней необходимо надевать защитную крышку.
Не вливайте бензин в нагретый резервуар бензопилы.
Используйте бензопилу только по назначению, не включайте ее на полную мощность, если она не работает.
Не нажимайте на пилу очень сильно во время работы.
Бревно для распиловки должно быть установлено с правой стороны.

Бензопила. это удобный инструмент, который можно использовать для самостоятельного производства досок. Он подходит для использования на частной ферме, где необходимо отремонтировать или построить новые хозяйственные постройки. В таких случаях не требуется. Поэтому их можно легко вырезать из любых логов требуемой величины. Когда вы приобретаете навыки, работа выполняется быстро, а качество досок превосходно.

Большинство ремонтно-строительных работ по дому требует наличия необходимых материалов. Приобрести доски или брус нужного размера — не проблема, но иногда бывает нужен пиломатериал определенного размера. Часто требуются планки из той или иной породы дерева, нестандартной толщины или ширины. Наконец, просто имеется несколько бревен, из которых надо напилить доски. Решить подобные проблемы возможно, понадобится только каретка для бензопилы, созданная своими руками.

Это нехитрое приспособление позволяет делать лафет, брус или доски нужной толщины из бревен любого вида. Особенно ценно такое приспособление тем, что дает возможность переработать нестандартные бревна — короткие, неровные или сильно искривленные. Рассмотрим этот вопрос внимательнее.

Бензопила в качестве бура

При помощи простой и удобной насадки можно решать массу различных задач, например, получить бур для проделывания отверстий в толще льда. Это приспособление популярно среди рыбаков и в рыбоводческих хозяйствах. Бензопилой с такой насадкой делают лунки в толще льда и пробивают отверстия для подачи воздуха в водоем. Эффективность этого приспособления не один раз подтверждена на практике.

Отличные эксплуатационные качества имеет мотобур МБ-2. Насадка приводится в действие от шкива через понижающий редуктор. Он снижает обороты вращения вала до 150 в минуту. Данная модель отличается от аналогичных буров скоростью монтажа на бензопилу. Отзывы говорят, что установка займет не более 10 минут.

Но мотобур нужен в домашнем хозяйстве не только зимой. Нередко с его помощью можно решить разные задачи на участке в любое время года. Практика показывает, что с помощью насадки для бензопилы можно пробурить в земле лунки под столбики для забора. Чтобы было удобнее работать с приспособлением, производители выпускают специальные удлинители.

Обратите внимание: специалисты не рекомендуют применять насадку для работы с тяжелыми грунтами или почвами, насыщенными камнями

Как правильно сделать своими руками – пошаговая инструкция

Для изготовления каретки необходимо выполнить следующие действия:

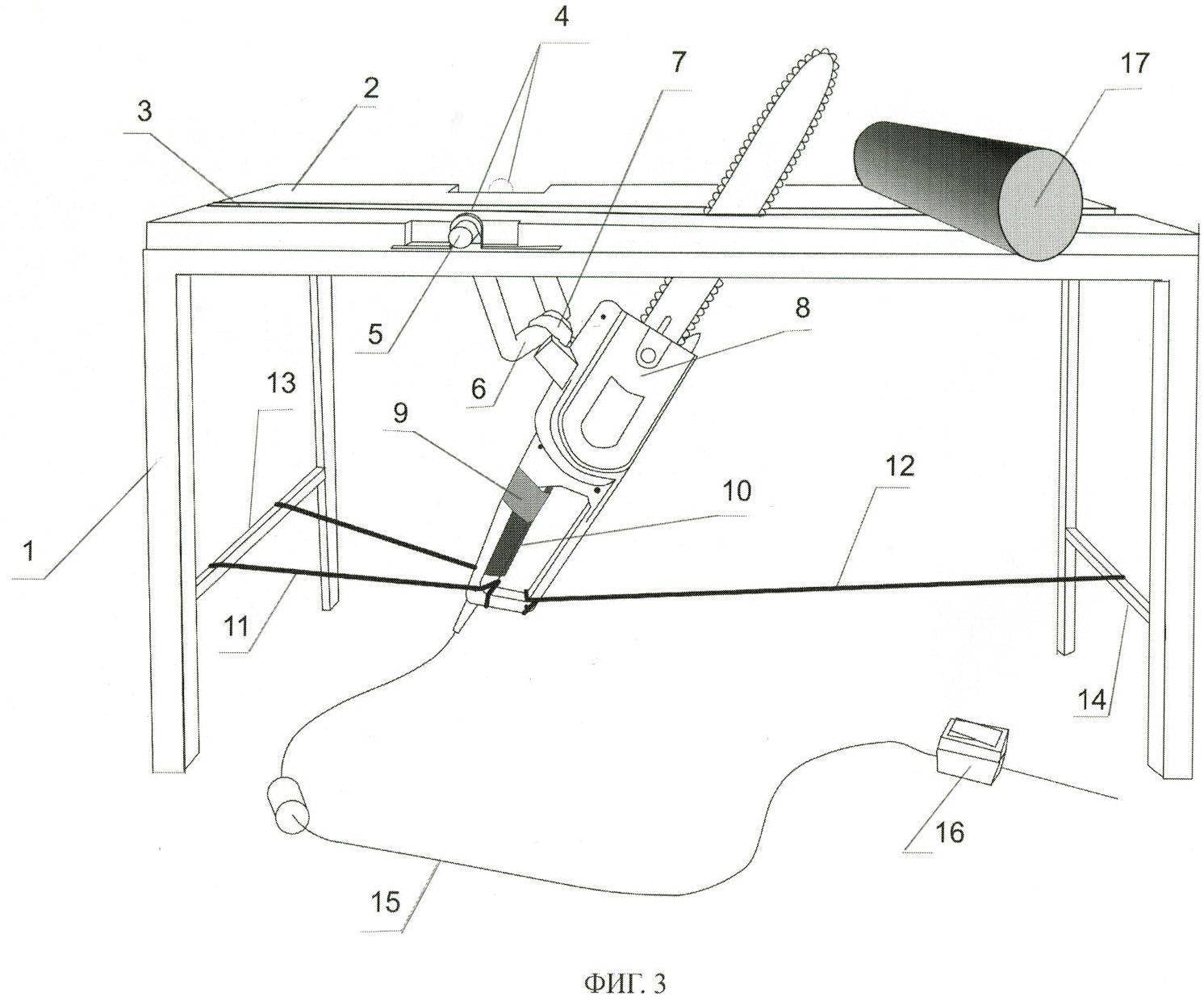

создать рабочий чертеж устройства, указав все необходимые размеры. Рисунок 3 – Чертеж пильной каретки

По нему составляется спецификация на все материалы, соединения, дополнительные элементы сборки. При создании чертежа каретки учитываются предполагаемые объемы работ, размеры заготовок, марка бензопилы, а также возможности и предпочтения владельца;

подготавливаются все необходимые материалы и инструменты. Приобретаются готовые элементы конструкции (по возможности), изыскиваются нужные приспособления и станки;

изготовление направляющих требует наличия ровной площадки, на которой можно сварить основание для каретки. Оно состоит из двух направляющих полос, соединенных с опорной конструкцией для заготовки. В качестве основания могут быть использованы отрезки бруса, шпалы, металлические поперечины. Если планируется сделать переносной вариант, то придется заранее продумать способ быстрой сборки основания с помощью резьбовых соединений;

Рисунок 4 – Направляющие на каретке бензопилы

тележка представляет собой две пары колес на осях, которые через ступицы крепятся к опорной раме. Иногда используют готовые колеса, вращающиеся вокруг своей оси на специальной площадке. Этот вариант вполне допустим, но он снижает точность перемещения режущего инструмента, из-за чего доски могут получить волнистую поверхность. Необходимо учесть, что массивная тележка обеспечит большую точность и безопасность пиления;

механизм фиксации инструмента обычно совмещают с устройством настройки размера. Есть два варианта — с неподвижной бензопилой и передвигающимся ограничителем, или с подвижной площадкой, на которой закреплен инструмент. Второй вариант намного эффективнее, но сложнее в техническом отношении. Как правило, используют части от механического домкрата, к верхней части которого приваривают площадку для крепления бензопилы, а нижнюю жестко фиксируют на тележке. Необходимо установить вертикальные направляющие, обеспечивающие достаточную жесткость и снижающие нагрузку на механизм подъема во время работы;

контрольно-измерительная рейка с делениями позволяет настраивать высоту подъема пилы. Проще всего приварить к тележке вертикальную планку, а на площадке для пилы — указатель. Впоследствии к планке можно прикрепить линейку, предварительно отградуировав ее положение по пробному распилу. Устройство простое, но весьма полезное и значительно упрощающее рабочий процесс;

механизм подачи бензопилы обычно представляет собой электродвигатель с понижающим редуктором. Он устанавливается так, чтобы имелась возможность перемещения режущего органа в обе стороны. Учитывая, что присоединение электропитания не всегда возможно и целесообразно, обычно обходятся ручным механизмом подачи. Самый простой вариант — рукоятка, установленная на тележке в таком месте, чтобы исключить возможность травмирования при разрыве цепи или иных ситуациях. Этот вариант удобен тем, что работу бензопилы приходится постоянно регулировать, увеличивая или уменьшая подачу топлива.

Описанный вариант не является единственно возможной конструкцией. Могут быть использованы другие способы подачи инструмента, крепления бензопилы или бревен. Выбор оптимальной методики является прерогативой владельца.

Ленточная пилорама

Данный механизм является одним из сложных типов. Для его изготовления потребуется приобрести дорогостоящие материалы, включая двигатель необходимой мощности, подготовить систему передвижения станка и провести полную отладку и настройку оборудования. Изготовление его в домашних условиях может оказаться чрезвычайно затруднительным и дорогостоящим.

Принцип работы ленточной пилорамы кроется в ее названии. Режущий элемент представляет собой длинное полотно пилы, свернутое в кольцо. Это кольцо устанавливается на шкивы. Чтобы лента при разогреве не слетала, в качестве шкива используют автомобильные или мотоциклетные колеса. Они дают необходимую упругость.

Основным элементом конструкции, которому необходимо уделять первоочередное внимание, является рама. Именно она будет удерживать режущие элементы, привод, двигатель. Также рама обеспечивает плавное передвижение по направляющим и регулировку толщины распила

Сборку конструкции следует начинать с рамы. Двигатель играет важную роль в процессе пиления. Недостаточно мощная система приведет к частому застреванию пилы и малой эффективности, а слишком мощный может сломать режущий элемент. Как правило, используются электродвигатели с мощностью от 2 кВт. Двигатель размещают на стороне рамы, обратной режущим механизмам. Самая простая часть – установка направляющих. Допускается использование любых прочных материалов – рельсы, швеллеры, двутавры. Расстояние между двумя параллельными направляющими составляет диаметр самого большого бревна, которое будет пилиться на этой пилораме. Направляющие крепятся на опоры, устанавливаемые через каждые полметра. Крепление частей между собой производится сваркой

Также рама обеспечивает плавное передвижение по направляющим и регулировку толщины распила. Сборку конструкции следует начинать с рамы. Двигатель играет важную роль в процессе пиления. Недостаточно мощная система приведет к частому застреванию пилы и малой эффективности, а слишком мощный может сломать режущий элемент. Как правило, используются электродвигатели с мощностью от 2 кВт. Двигатель размещают на стороне рамы, обратной режущим механизмам. Самая простая часть – установка направляющих. Допускается использование любых прочных материалов – рельсы, швеллеры, двутавры. Расстояние между двумя параллельными направляющими составляет диаметр самого большого бревна, которое будет пилиться на этой пилораме. Направляющие крепятся на опоры, устанавливаемые через каждые полметра. Крепление частей между собой производится сваркой.

[stextbox Подобные конструкции часто используются небольшими предприятиями. При относительно небольших затратах можно получить эффективный инструмент, способный провести продольную распиловку большого количества бревен. Однако для разового использования инструмент нельзя назвать эффективным – слишком большие затраты.

В данном видео изложен процесс распиловки древесины ленточной пилорамой. Это позволит оценить ее эффективность, а также заметить основные положительные и отрицательные стороны.

С помощью изложенных выше чертежей и описания, вы сможете сделать каретку для бензопилы своими руками. Необходимо помнить, что бензопила является чрезвычайно травмоопасным инструментом. Все части конструкции, особенно удерживающие шину пилы, должны быть надежными и крепкими. Части не должны «гулять» при подаче нагрузки. В противном случае можно получить серьезные порезы или травматические ампутации частей тела. Если вы не уверены в своих силах, рекомендуется доверить сборку механизма профессионалам или приобрести уже готовый комплект.

Источник

Как правильно работать с самодельным приспособлением

Правила ТБ при работе на таких устройствах те же, что и для любых деревообрабатывающих станков. Оператору и посторонним нельзя приближаться к режущему полотну. Нежелательно работать уставшим, со сниженной реакцией. Следует руководствоваться здравым смыслом. Одежда должна быть застегнутой и подтянутой, без размашистых пол, которые могут попасть в цепь.

При широком разбросе опилок следует одеть защитные очки. При длительной работе для защиты от шума желательно одеть наушники.

Технические особенности:

Нельзя давить на режущий узел. Пила продвигается по мере выборки опилок из пропила, без усилий.
Нельзя использовать цепи с затупленными зубьями, шины со стертыми пазами.

Чертежи аналогов Логосоль

Имея в наличии чертежи и изучив видеоинструкцию, самостоятельно изготовить конструкцию для обработки бревен, досок и реек довольно просто. Перед началом работ необходимо выбрать подходящее место. Установить пилораму из бензопилы можно в старом сарае, гараже, ангаре или даже просто под навесом. Если помещение для агрегата будет закрытым, то следует позаботиться о вытяжке.

Для изготовления конструкции кроме бензопилы понадобятся:

два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
две рельсы;
уголки 50х100 мм и 40х40 мм;
отрезки водопроводной трубы в 25 см в качестве стяжек;
плита из стали толщиной в 4-6 см и длиной в 60 см;
подвижные шланги;
трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

Далее выполняются следующие работы:

По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.

После того как основа будет выполнена и установлена, необходимо своими руками сделать подвижную тележку. Для этого

40х40 мм и изделие ставится на ролики или подшипники. Сверху плиты приваривается два уголка, к которым крепится бензопила.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

Дополнительно: Бензопилы Урал — модели их характеристики, особенности

Состоит конструкция из четырех главных узлов:

Пилы с приводом.
Механизма для регулирования толщины изготавливаемой доски.
Механизма для передвижения пильной части конструкции.
Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней – неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.

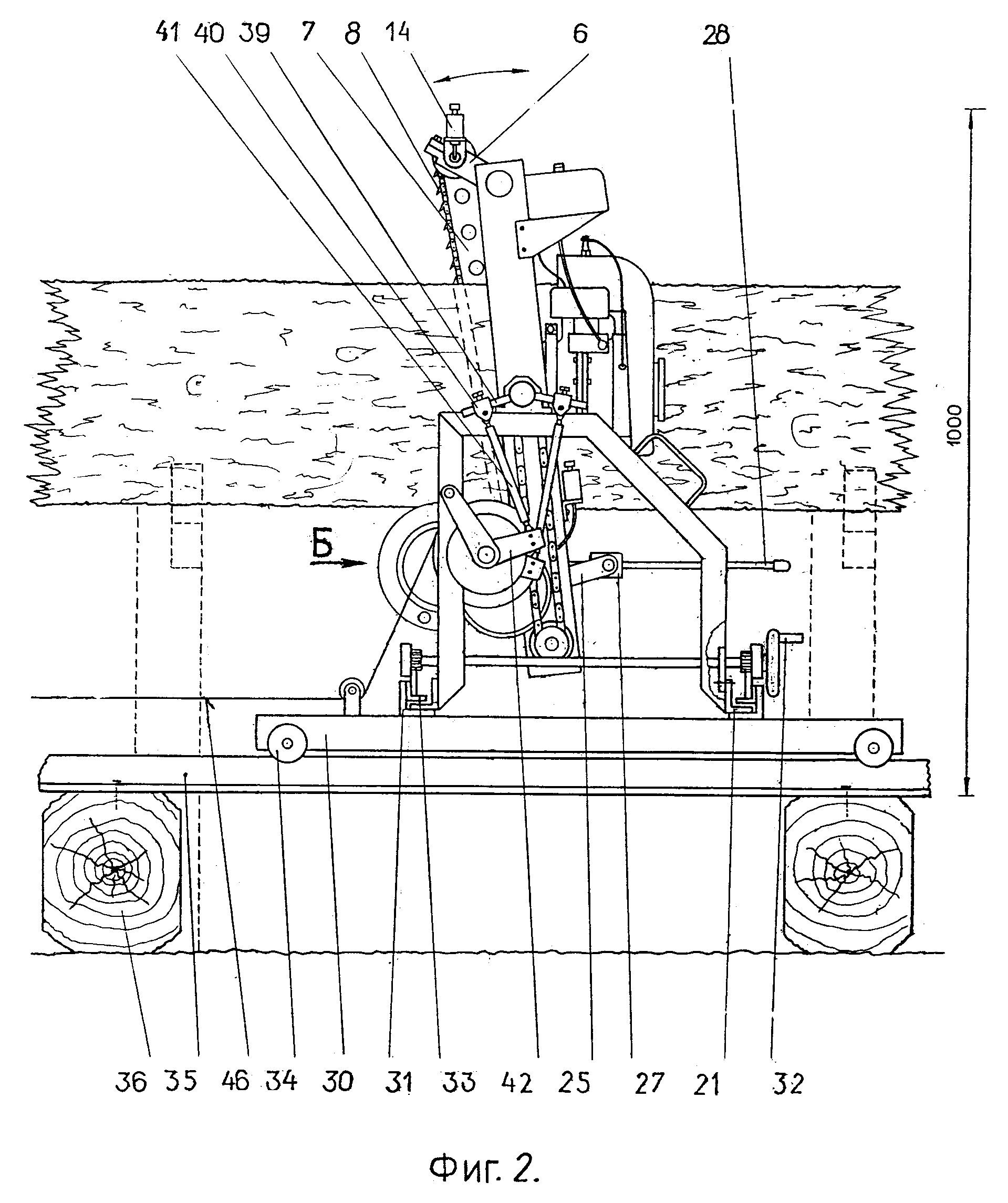

На фото представлен чертеж, где обозначены основные части конструкции

В первую очередь собираем основание, состоящее из двух рельс. Их переворачивают дном вверх и крепят к ним большие уголки. Крепить необходимо параллельно полу, причем желательно удостовериться в параллельности при помощи уровня, чтобы достигнуть большей точности.

Начинаем изготавливать стойки, которые будут держать основу. Чтобы самоделка была жесткой и не шаталась, прихватите сваркой уголки между стойками. Не забудьте приварить защиту на шину.

По завершению работ с основой, приступаем к передвижной тележке. Берется стальная пластина и внизу нее приваривается маленький уголок, а потом само изделие устанавливается на колесики, ролики или подшипники. Сверху нужно приварить два уголка, которые станут держателями пилы.

Портативная минипилорама по чертежу готова. На фото видно простую конструкцию

Чертежи пилорамы своими руками

По чертежам сразу скажу, под каждый случай делаются индивидуальные чертежи. Ведь я же не знаю какой именно вы бензопилой будете пользоваться. Второе это мне не известно какой материал у вас имеется, я напишу к примеру уголок, а у вас имеется труба, которая вполне сгодится. Поэтому расчерчиваем всю схему, за основу беря выше показанные чертежи.

Нюансы при работе

В завершении приведем несколько тонкостей, которые полезно знать, если хотите сделать самодельную каретку для циркулярной пилы:

На опорную стенку в месте, где диск проходит сквозь нее, рекомендуют установить толстый брусок, который не даст пиле выскочить за край стенки, что может привести к травме.
Для того чтобы придать конструкции большее скольжение рекомендуют зачистить полозья наждачной бумагой, а пазы периодически смазать огарком свечи (из парафина или стеарина). Иногда берется воск, но его использовать не рекомендуют, так как стаивания при эксплуатации, он липнет к полозьям.
Перед нанесением клея на детали, продувайте конструкцию от частиц деревянной пыли и стружки, чтобы избежать неровностей после склеивания.
Пропилив стенки, убедитесь, что пила свободно проходит сквозь них. Для этого можно сделать пропиленное отверстие немного больше толщины диска.

Изготовив таким нехитрым способом торцевую каретку в условиях домашней мастерской, под рукой у мастера будет удобный в обращении, универсальный инструмент, которому найдется применение в большинстве видов столярных работ.

Этапы самостоятельного изготовления

Лесопилка нуждается в наличии специального деревообрабатывающего оборудования — пилорамы. Можно купить ее уже готовую в магазине, но это будет стоить довольно дорого. Поэтому вопрос, как сделать пилораму в домашних условиях, остается актуальным.

Самодельное устройство из бензопилы

Приспособление для распиловки бревен бензопилой своими руками — наиболее распространенный вариант изготовления этого типа оборудования дома. Процесс занимает немного времени, а самоделка способна работать длительное время без ремонта.

Для работы понадобятся такие материалы:

сварочный аппарат с электродами;
шурупы;
гвозди;
столбики;
электропила;
роликовые подшипники.

Перед тем как сделать пилораму своими руками, специалисты советуют обратить внимание на такие моменты:

Если планируется распиливать бревна большого диаметра, необходимо для работы использовать более мощные пилы с длинной цепью и шиной.
Для подачи тяжелой древесины необходимо предусмотреть наличие специального домкрата. Доска же будет приниматься посредством использования погрузчика.
При работе необходимо продумать механизм для фиксации бревен. Это предупредит вибрацию рабочего материала.
Бензопила должны быть довольно мощной, что поможет сделать распиловку быстрее и проще.
Станок рекомендуется оборудовать электрическим двигателем. Это поможет сэкономить затраты на производство.
Приспособление для бензопилы продольной распиловки своими руками должно иметь такую высоту, при которой у оператора не будет уставать спина и руки.

Самодельная пилорама из бензопилы, чертежи которой можно найти в специальной литературе, довольно проста в изготовлении. Изготовление проводится по такой схеме:

Создать каркас посредством сваривания уголков или труб в конструкцию необходимого размера;
Для выполнения салазок можно использовать деревянные доски, которые в месте движения салазок покрываются оцинкованным листом или нержавейкой. Можно также использовать для этого уголок, по которому будут двигаться ролики. Есть также возможность выполнения этого устройства из рельсов. Все зависит от нагрузки, которой будет подвергаться станок;
Изготовить салазки можно из 50 мм доски;
Изготовление механизма, который будет регулировать толщину доски. Можно использовать вариант, который предлагают специалисты компании «Логосоль». В нем происходит движение рабочего материала, а режущий элемент закреплен неподвижно. Такая конструкция подходит для работы с небольшими бревнами.

Можно также использовать вариант, при котором бревно остается неподвижным, а режущая часть станка двигается по специальной линейке. Монтаж бензопилы выполняется при помощи специальных креплений на станине оборудования.

По завершении работы необходимо проверить прочность станка и выполнить наладку его функций.

Приспособление из болгарки

Есть также возможность изготовления пилорамы в домашних условиях, основой для которой служит болгарка. Этот вариант станка обладает практичностью эксплуатации и простотой выполнения. Для выполнения оборудования можно придерживаться такой инструкции:

Упор изготавливается из уголков, расположенных по сторонам каркаса. Их края необходимо закруглить.
На корпус надевается хомут из металла и закрепляется винтами по краям.
Ручка выполняется самостоятельно из металлического прута, трубы или поперечной скобы.
Для выполнения регулировочной штанги можно использовать стальной прут диаметром 0,4 — 0,6 см. Его конец загибается в виде петли.
Чтобы обеспечить вхождение штанги в ручку, необходимо на задней части ручки нарезать небольшую резьбу.

Болгарка представляет собой углошлифовальную машинку. Поэтому необходимо учитывать такие моменты:

Продолжительность непрерывного использования самодельной пилорамы из болгарки не должна превышать 20 минут, чтобы избежать перегревания мотора станка;
Стандартная защита диска не подходит для самодельного устройства. Необходимо изготовить защитный кожух своими руками.

Перед началом эксплуатации этого вида пилорамы, мобильный цепной механизм нуждается в предварительной проверке и регулировке. Глубину пропила можно отрегулировать при помощи гаек, которые или затягиваются, или отпускаются. Ручной вариант пилорамы отличается простотой конструкции. Это значительно упрощает работу с ней.
