Какое сопротивление можно проверить мультиметром: измерение резистора, замер изоляции и заземление

Подключение щупов

Мультиметр комплектуется двумя щупами — красного и черного цвета. Кроме окраски, они ничем не отличаются.

К рабочей части подсоединен провод с разъемом на противоположном конце для подключения к портам мультиметра. Таких портов четыре, они помечены символами:

1. COM: от англ. common — общий;
2. V/Ω (напряжение и сопротивление);
3. mA (сила тока);
4. 20A max (сила тока свыше 200 мА).

Один щуп всегда включается в порт COM, второй — в соответствии с измеряемым параметром. Для измерения сопротивления его включают в порт «V/Ω»

В этом режиме мультиметр подает на щупы постоянное напряжение и важно знать, как распределены потенциалы:

• порт «COM»: «минус»;
• порт «V/Ω»: плюс.

Полярность учитывается при измерении сопротивления p-n переходов полупроводниковых приборов — диодов, транзисторов и др.

При покупке мультиметра следует обращать внимание на качество щупов — от этого зависит точность измерений. В дешевых моделях разъемы в портах держатся плохо, из-за чего нарушается контакт

Для проверки переключают прибор в режим измерения сопротивления и прикладывают щупы один к другому. Если показания на дисплее постоянно меняются — контакт ненадежный и от данной модели лучше отказаться.

Низкокачественные щупы переделывают: меняют провода на более толстые (у них сопротивление ниже), припаивают их к наконечникам, чтобы не отваливались (в этом случае наконечники необходимо залудить) и подгоняют разъемы.

Цвет щупа значения не имеет, но принято в порт «COM» с отрицательным потенциалом включать черный щуп. Рекомендуется придерживаться этого правила, поскольку на него ориентированы все инструкции по измерению сопротивления в транзисторах и других полупроводниковых элементах.

Ошибка №9 – Замер сопротивления

Очень часто при помощи мультиметра нам нужно узнать какое сопротивление имеет тот или иной элемент схемы, участок цепи или какой-то прибор. Делается это в режиме замера сопротивления (Ом, милиОм, микроОм и т.д.).

При таком замере никогда не касайтесь кончиков щупов голыми руками!

Наше тело имеет собственное сопротивление (доходит до 10кОм), и оно в этом случае будет вносить погрешность в результаты замеров.

То же самое относится к замерам сопротивления внутри схем, без выпаивания элементов. Сопротивление соседних деталей может существенно исказить данные.

Также погрешность может давать сам дешевый прибор и его тонюсенькие провода с щупами. Это случается при замерах с маленькими сопротивлениями.

Вот например, результаты тестирования сопротивления малой величины (3 Ом) хорошим мультиметром.

А вот это результат того же сопротивления на дешевом DT830B.

Чтобы получить более точный результат на дешевых моделях, всегда перед замером соединяйте провода щупов между собой и смотрите показания на табло.

Именно эти цифры вам придется отнять при последующих измерениях с другими деталями и элементами цепи.

Внешнее устройство

Мультиметры также еще называют тестерами или мультитестерами, так как они позволяют измерить несколько разных параметров и характеристик. Но говоря «тестер» обычно имеют в виду прибор со стрелочным индикатором. Пользуются им нечасто, так как приходится значения высчитывать по шкале, учитывая при этом выставленный порог измерительной шкалы.

Просто посмотреть на экран проще чем высчитывать показания по шкале

При использовании цифрового прибора с жидкокристаллическим табло этих проблем нет — результат выдается готовый. Именно поэтому, в основном, все пользуются мультиметрами. До того, как узнать как пользоваться мультиметром, разберемся в его строении. Это позволит быстрее освоить навыки работы с этим измерительным прибором.

Общее строение и назначение разъемов

Цифровой мультиметр — небольшой прибор, размером меньше половины тетрадного листа. Весит он 200-300 граммов. В верхней части находится дисплей, на котором отображаются показания измерений. В центральной части корпуса расположен переключатель, при помощи которого задается характер измерений и их пределы. В нижней части корпуса находятся разъемы (гнезда) для подключения щупов. Располагаться они могут внизу справа или вдоль нижней кромки корпуса. Также в комплекте к тестеру идут два измерительных щупа — черный и красный.

Внешний вид мультиметра

Чаще всего разъемов три. Нижний подписан обычно «COM» — общий. Сюда всегда подключается черный щуп. Два других предназначены для подсоединения красного щупа. Верхнее гнездо используется только в одном случае: при измерении постоянного тока, величина которого более 200 мА. Все остальные измерения мультиметром проводятся когда второй щуп стоит в среднем положении.

Есть модели, в которых измерительных гнезд четыре (на фото слева). В этом случае есть отдельно гнезда для измерения силы тока до 200 мА, отдельно — для тока от 200 мА до 10 А (цифры могут меняться в зависимости от модели, но смысл остается тот же). Для сопротивления и напряжения есть собственное гнездо. Все гнезда подписаны, разобраться не очень сложно.

Режимы и пределы измерений

Для того чтобы понять, как пользоваться мультиметром, надо внимательно рассмотреть переключатель режимов, рассмотреть где и какие обозначения, режимы.

Переключатель режимов работы мультиметра

Количество и положение режимов зависит от модели, но в большинстве из них присутствуют:

• Положение OFF — выключение прибора.
• ACV — для измерения переменного напряжения. В некоторых моделях может стоять буква V и волна под ней.
• DCA — для постоянного тока до 200 мА. Может обозначаться латинской A и ровной чертой под ней.
• 10 А —  для постоянного тока от 200 мА до 10 А (в некоторых моделях эти цифры могут быть другими).
• HFE — для проверки коэффициента усиления транзисторов. Этот режим есть далеко не во всех моделях.
• Изображение диода или мегафона — гнездо для прозвонки проводов и проверки диодов.
• Ω — измерение сопротивлений.
• DCV — постоянного напряжения. Может стоять буква V с ровной чертой снизу.

Это все основные режимы. Как видите, в большинстве из них есть несколько положений. Эти положения определяют верхний предел измерений.

Зачем проверять заземление

Проводить данную процедуру нужно для того, чтобы предотвратить поражение жильцов дома электрическим током. Используют для проверки заземления стационарное или мобильное оборудование. Оценив результаты измерений, можно сделать вывод о том, как функционирует изоляция и соответствует ли электрическая сеть установленным нормативам. Провести процедуру можно самостоятельно либо пригласить специалиста из электросети.

Не стоит думать, что, если установкой розеток и другого электрооборудования в вашей квартире занимались специалисты, заземление работает правильно и измерять ничего не нужно. Часто контур соединяют неверно, что приводит к его быстрому износу. Поэтому опытные мастера рекомендуют с определенной периодичностью проверять состояние грунта с находящимися в нём электродами, проводник, заземляющую шину и металлосвязи. В жилых домах эту процедуру рекомендуют проводить один раз в три года, а в промышленных зданиях работники должны её проводить каждый год.

Практическое применение, или в каких случаях необходимо померить сопротивление мультиметром?

• Целостность электропроводки. Если сопротивление провода слишком велико или бесконечно – ток протекать не может. Проводка имеет обрыв или серьезные коррозийные повреждения;
• Исправность обмотки электромотора (например, фена или стиральной машинки). При известной заводской величине, вы можете проверить сопротивление тестером, и убедиться в исправности или обрыве обмотки;
• Проверка радиодеталей, имеющих фиксированное сопротивление. Сравнивая его с параметрами детали, вы диагностируете элемент;
• Тестирование трансформаторов в блоках питания. Обмотки могут иметь обрыв или замыкание витков. С помощью тестера вы легко определите неисправность. Зная количество витков и величину сопротивления витка – можно определить даже место обрыва или замыкания;
• Также вы можете замерить сопротивление заземления мультиметром. Это вопрос безопасности, поскольку неисправность цепей заземления не всегда видна невооруженным глазом. Электрический контроль с помощью тестера позволяет точно контролировать величину сопротивления. Она должна быть минимальна, и соответствовать величине, установленной для эксплуатации ваших электроустановок.

Важно! Вы можете замерить сопротивление только на обесточенных участках цепи. Если вы не уверены в отсутствие напряжения – лучше отсоедините деталь от источника питания

Несоблюдение этого правила может вывести из строя мультиметр.

Если в схеме присутствуют конденсаторы – дождитесь их полной разрядки, чтобы остаточное напряжение не повлияло на точность измерения.

Проверка резистора на годность мультиметром

Рассмотрим такие вопросы как полярность резистора, как определить резистор на плате, как измерить его мультиметром, когда нужно подключать паяльник, как на замерения влияет переменный ток.

1. Подключите щупы к цифровому мультиметру. Подключите черный зонд к порту com (common), а красный зонд — к порту, помеченному символом Ома, который выглядит как перевернутая подкова. Для тех из вас, кто помнит греческий, символом Ом является греческая буква Омега. Этот цифровой мультиметр имеет банановые гнезда для разъемов порта. Другие цифровые мультиметры могут иметь винтовые клеммы или разъемы BNC.
2. Подсоедините зажимы типа «крокодил» к каждой клемме резистора. Наиболее распространенные резисторы имеют 4-х цветную полосу. Первые два цвета указывают значения, 3-я полоса указывает множитель, а 4-я полоса указывает % допуска значения резистора. Изображенный резистор красный (2), фиолетовый (7), оранжевый (х 1000) и золотой (5%). Этот резистор должен теоретически иметь значение 2700 Ом с допуском 5% от значения. Чем ниже значение допуска, тем лучше резистор.
3. Установите для цифрового циферблата мультиметра значение Ом (Омега). Некоторые менее дорогие цифровые мультиметры имеют настройки Ом с множителями (х 100, х 1000 и т. Д.). Показанный цифровой мультиметр является автоматическим выбором диапазона, поэтому множитель будет отображаться на экране вместе с показаниями, которые и позволят померить данные.
4. Возьмите показания цифрового мультиметра. Изображенный тест показывает значение 27,02 кОм. Следовательно, значение резистора составляет 2702 Ом. Это значение находится в пределах 5% отклонения от 2700 Ом. Резистор готов для вашего проекта.
5. Возьмите показания цифрового мультиметра. Этот резистор имеет цветовой код зеленый, коричневый, золотой и поэтому должен иметь значение 510 Ом. Цифровой мультиметр показывает 509 Ом. Тест цифрового мультиметра показывает хороший резистор.

  Осциллограф Н313 — характеристики, содержание драгметаллов

Проверка сопротивления постоянного резистора

Одним из важных измерений, которое можно выполнить с помощью мультиметра, является измерение сопротивления. Мало того, что они могут быть сделаны для проверки точности резистора или проверки его правильной работы, но измерения сопротивления могут потребоваться и во многих других сценариях. Для должного качества мультиметр нужно правильно настроить

На самом деле есть много случаев, когда измерение сопротивления представляет большой интерес и важность. Во всех этих случаях мультиметр является идеальным испытательным оборудованием для измерения сопротивления, чтобы качественно выпаять плату

Заточение о процедуре проверки резистора сопротивления с помощью мультиметра

Подытожить нашу статью хотелось бы банальными догмами. Если у вас тело резистора беспросветное и черной, с отслоившейся краской, то скорее он всего перегорел. В этом случае его сопротивление будет равновелико бесконечности. В случае проверки сопротивления в Омах, его не обязательно выпаивать из платы. В этом случае проверка будет, скорее итого, корректной и на плате. Сопротивление в килоомах необходимо выпаивать, хотя бы одним выводом из платы. Но тут есть плюс, щуп можно удерживать у ножки сопротивления с помощью перстов рук. Сопротивление в мегаомах мало того что надо выпаивать, для корректного измерения, так тут еще необходимо будет обеспечивать непосредственный контакт щуп мультиметра – ножка резистора, без поддержки рук. Такая необходимость продиктована требованием исключить влияние вашего внутреннего сопротивление на измеряемые резистор в мегаомах.

Проверка заземления розеток

Если вы купили дом или квартиру, и вся электрическая часть в помещении уже была смонтирована до вас, как проверить заземление в розетке?

Для начала предлагаем вам произвести визуальный осмотр. Отключите вводной автомат на квартиру и разберите одну розетку. У неё должна быть соответствующая клемма, к которой подсоединяется заземляющий проводник, как правило, он имеет жёлто-зелёное цветовое исполнение. Если всё это присутствует, значит, розетка заземлена. Если же вы обнаружили только два провода – коричневый и синий (фазу и ноль), то розетка не имеет защитного заземления.

В то же время наличие жёлто-зелёного проводника ещё не говорит об исправности заземления.

Эффективность контура можно определить специальным прибором, без которого не обходится ни один электрик, мультиметром. Алгоритм этой проверки выглядит следующим образом:

• В распределительном щитке включите вводной автомат, то есть в розетках должно присутствовать напряжение.
• На приборе установите режим измерения напряжения.

• Теперь необходимо щупами прибора прикоснуться к фазному и нулевому контакту и померить между ними напряжение. На приборе должна высветиться величина порядка 220 В.
• Аналогичный замер произведите между фазным и заземляющим контактами. Измеряемое напряжение будет немного отличаться от первой величины, но сам факт появления на экране каких-то цифр говорит о том, что в помещении присутствует заземление. Если на экране прибора никаких цифр нет, значит, контур заземления отсутствует либо он в неисправном состоянии.

Когда нет мультиметра, проверить работу контура можно тестером, который собирается своими руками. Вам понадобятся:

Электрики называют подобный тестер «контрольной лампочкой» или сокращённо «контролькой». Прикоснитесь одним концевым щупом к фазному контакту, вторым дотроньтесь до нулевого. Лампочка при этом должна загореться. Теперь концевик, которым вы прикасались к нулю, переведите на усик заземляющего контакта. Если лампочка снова загорится, значит, контур заземления в рабочем состоянии. Лампа не будет гореть, если защитное заземление не рабочее. Слабое свечение станет свидетельством плохого состояния контура.

Если к проверяемой цепи подключено УЗО, то во время проверочных действий оно может сработать, это означает, что заземляющий контур работоспособен.

Обратите внимание! Может быть такая ситуация, что во время прикосновения концевиками к фазному и заземляющему контактам лампа не загорелась. Попробуйте тогда с фазного контакта переместить щуп на нулевой, возможно во время подключения розетки ноль с фазой были попутаны. В идеале надо начинать проверочные действия с того, что при помощи индикаторной отвёртки определять в коммутационном аппарате фазный контакт

В идеале надо начинать проверочные действия с того, что при помощи индикаторной отвёртки определять в коммутационном аппарате фазный контакт.

Наглядно этот способ показан на видео:

О неисправном либо неподключенном контуре заземления могут также свидетельствовать такие косвенные ситуации:

• бьётся током стиральная машина или водонагревательный бойлер;
• слышится шум в колонках, когда работает музыкальный центр.

Общие сведения о сопротивлении

В науке понятие сопротивление обозначает физическую величину характеризующую способность проводника препятствовать прохождению электрического сигнала, протекающего в нём.

Сопротивление в цепи переменного тока называется импеданс, а в электромагнитном поле — волновым. Существует и элемент электрической сети — резистор, который часто называется сопротивлением. Единицей измерения физической величины является Ом. На схемах и в литературе обозначение сопротивления выполняется латинской буквой R.

Наиболее востребованной является проверка сопротивления мультиметром именно резистора или переходов полупроводниковых приборов, в то время как для измерения волнового параметра кабеля используются специальные приборы, например, осциллограф или LC-метр.

Значение импеданса резистора указывается на его корпусе способом нанесения цифр или полосок. Фактическое сопротивление резистора, даже исправного, может отличаться от номинального на значение допускаемого отклонения. Вся проверка сводится к измерению тестером величины сопротивления и сравнения результата с заявленным.

При проверке электрических объектов особое значение имеет измерение сопротивления изоляции проводов. Обычно показания снимаются относительно фазового проводника и поверхности его изоляции. Применяемый для этого измерительный прибор называется мегомметр.

Проведение измерений сопротивления и какие могут возникнуть нюансы

Щупы мультиметра подключаются в те же гнезда и в целом, измерение сопротивления выполняется практически так же, как и прозвонка проводов, но так как проверить при этом надо не просто целостность проводника, то у этого процесса есть некоторые особенности.

Выбор границ измерений. Когда измеряемое сопротивление хотя бы примерно известно, то регулятором выставляется ближайшее большее значение (если мультиметр не определяет его автоматически). Если сопротивление точно неизвестно, то стоит начать измерения с самого большого значения, постепенно переключая мультиметр на меньшее.

• Когда нужна точность, то обязательно надо учитывать погрешности. К примеру, если есть на резисторе указано сопротивлением 1 кОм (1000 Ом), то во-первых надо учитывать допуски для его изготовления, которые составляют 10%. Как итог – реальные цифры могут быть в диапазоне от 900 до 1100 Ом. Во-вторых – если взять тот же резистор и выставить мультиметр на максимальное значение, к примеру 2000 kОм, то прибор может показать единицу, т.е. 1000 Ом. Если после этого перевести переключатель в положение 2 kОм, то вероятнее всего прибор покажет другую – более точную цифру, к примеру, 0,97 или 1,04.
• Если надо проверить сопротивление детали, которая впаяна в плату, то как минимум один из ее выводов надо выпаивать. В противном случае прибор покажет неправильный результат, так как с высокой долей вероятности параллельно проверяемой детали на схеме есть другие проводники.

В ряде случаев надо учитывать переходное сопротивление контактов – даже чистый припой или ножки неиспользованных радиодеталей со временем может покрываться оксидной пленкой, поэтому место контакта желательно хотя бы минимально зачистить или процарапать концом щупа.

Как проверить сопротивление провода наглядно показано на видео:

Зачем проверять заземление

Проводить данную процедуру нужно для того, чтобы предотвратить поражение жильцов дома электрическим током. Используют для проверки заземления стационарное или мобильное оборудование. Оценив результаты измерений, можно сделать вывод о том, как функционирует изоляция и соответствует ли электрическая сеть установленным нормативам. Провести процедуру можно самостоятельно либо пригласить специалиста из электросети.

Не стоит думать, что, если установкой розеток и другого электрооборудования в вашей квартире занимались специалисты, заземление работает правильно и измерять ничего не нужно. Часто контур соединяют неверно, что приводит к его быстрому износу. Поэтому опытные мастера рекомендуют с определенной периодичностью проверять состояние грунта с находящимися в нём электродами, проводник, заземляющую шину и металлосвязи. В жилых домах эту процедуру рекомендуют проводить один раз в три года, а в промышленных зданиях работники должны её проводить каждый год.

Общие сведения о сопротивлении

В науке понятие сопротивление обозначает физическую величину характеризующую способность проводника препятствовать прохождению электрического сигнала, протекающего в нём.

Сопротивление в цепи переменного тока называется импеданс, а в электромагнитном поле — волновым. Существует и элемент электрической сети — резистор, который часто называется сопротивлением. Единицей измерения физической величины является Ом. На схемах и в литературе обозначение сопротивления выполняется латинской буквой R.

Наиболее востребованной является проверка сопротивления мультиметром именно резистора или переходов полупроводниковых приборов, в то время как для измерения волнового параметра кабеля используются специальные приборы, например, осциллограф или LC-метр.

Значение импеданса резистора указывается на его корпусе способом нанесения цифр или полосок. Фактическое сопротивление резистора, даже исправного, может отличаться от номинального на значение допускаемого отклонения. Вся проверка сводится к измерению тестером величины сопротивления и сравнения результата с заявленным.

При проверке электрических объектов особое значение имеет измерение сопротивления изоляции проводов. Обычно показания снимаются относительно фазового проводника и поверхности его изоляции. Применяемый для этого измерительный прибор называется мегомметр.

Методы измерения сопротивления

В зависимости от измеряемого сопротивления алгоритм действий по проверке может изменяться. Проверять можно как стандартный резистор для применения в радиоаппаратуре, так и прозванивать контакты схемы для поиска обрыва, или тестировать сопротивление изоляции.

Проверка резистора

Начинающие радиолюбители часто сразу пытаются собрать аппаратуру с использованием различных элементов. Для этого заказываются резисторы, конденсаторы, светодиоды и другие изделия. При установке резисторов в схему необходимо точно знать номинал, которым он обладает. Поэтому все элементы должны проходить проверку их номиналов мультиметром. Принципы, о которых надо помнить, чтобы знать, как померить сопротивление мультиметром у резистора:

• Измерение должно проводиться на непроводящей поверхности;
• Запрещено касаться руками концов щупов, а также выводов резистора;
• Перед проверкой нужно правильно настроить измерительный прибор.

Внутри схемы

Бывают ситуации, когда уже в готовой схеме нужно проверить сопротивление отдельно взятого резистора, например, при выявлении неисправностей или неточностей в работе изделия. При этом, если попытаться проверить его номинал непосредственно коснувшись выводов, то значение будет выдано неправильное, так как мультиметр измеряет сопротивление всей цепи, находящейся между выводами щупов параллельно измеряемому резистору.

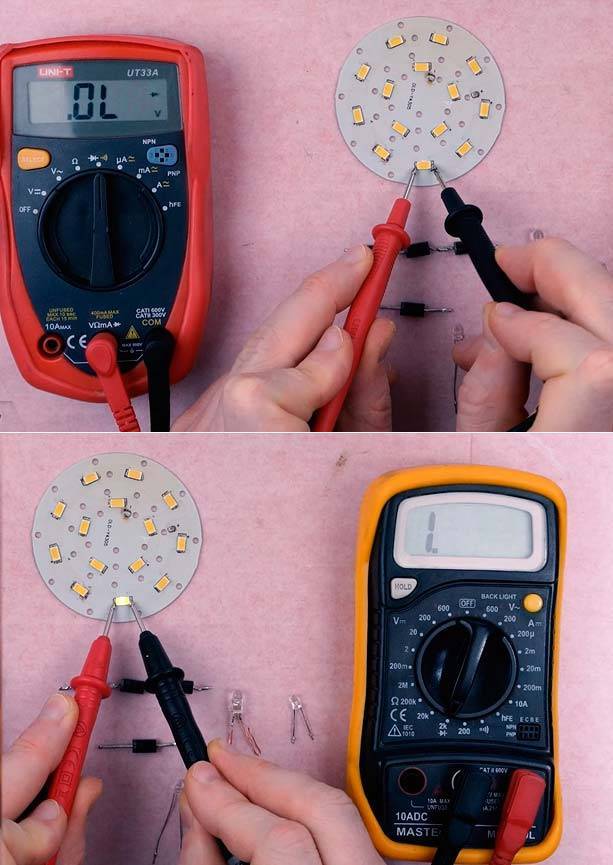

Ошибка №10 – Тестирование светодиодов

К сожалению, с помощью обычных китайских мультиметров (особенно с пальчиковыми батарейками) невозможно корректно проверить, так называемые белые светодиоды.

С красными, зелеными такой проблемы нет. Тестируют их обычно в режиме “проверка диодов”.

У светодиодов разного цвета прямое падение напряжения отличается. Самое большое значение имеют как раз белые светодиоды (3-3,5V), а мультиметр на щупах выдает порядка 2,8V.

Загорится светодиод или нет, дело случая и качества прибора.

Кроме того, подобные мультиметры просто не способны выдать токи более 10мА. А большинство белых светодиодов имеют токи в несколько раз больше.

Все это приводит к тому, что вы просто забракуете и выбросите вполне себе исправные светодиоды.

Схема измерения сопротивлений

При измерении сопротивления действуют в таком порядке:

Черный щуп включают в разъем «COM».
Красный — в разъем «V/Ω».
Устанавливают переключатель на одну из позиций сектора «Ω» либо на самую большую — если порядок измеряемого сопротивления неизвестен.
Проверяют работоспособность прибора, прикасаясь щупами друг к другу. Если прибор исправен, на дисплее появится некое мизерное значение. Если оно постоянно меняется или является высоким, это говорит о плохом контакте — точность измерений окажется низкой.
Обесточивают исследуемую цепь или элемент.
Прикасаются щупами к концам участка цепи, сопротивление которого нужно измерить

Если определяется сопротивление полупроводникового прибора, важно соблюдать полярность. Так, для измерения сопротивления диода черный щуп коротят с катодом, красный — с анодом.
Если на экране отображается «1», что означает запредельно высокую величину, переключатель прибора переводят на позицию ниже и повторяют измерения.. Принцип замера сопротивления в электрической цепи

Принцип замера сопротивления в электрической цепи

При измерении сопротивления резистора возможны следующие нештатные ситуации:

• мультиметр при любом диапазоне отображает «1»: резистор перегорел;
• величина сопротивления значительно ниже положенного: в резисторе произошло межвитковое замыкание.

Пример замера резистора

У резисторов старых образцов значение сопротивления нанесено на корпус. Сейчас популярна цветовая маркировка этих элементов. Номинал такого сопротивления можно определить с помощью калькулятора или таблицы, но часто быстрее измерить неизвестное сопротивление с помощью омметра. Да и качество цветовой маркировки иной раз бывает такое, что трудно отличить, например, красную полосу от коричневой.

Иногда полезно замерить сопротивление элемента с символьной маркировкой – чтобы проверить соответствие значения и определить исправность элемента.

Резистор для проверки цифровым прибором.

В качестве примера можно проверить номинал резистора с цветной маркировкой с помощью прибора с автоматическим выбором предела. После его подключения на индикаторе можно считать значение сопротивления в 50,5 Ом. Для проверки по калькулятору цветовой маркировки определяется номинал в 51 Ом, что соответствует результатам измерений.

Резистор для проверки цифровым тестером с ручным выбором пределов.

Другой резистор проверяется тестером с ручным выбором пределов. На наименьшем пределе 200 Ом индицируется выход за шкалу. Если границу увеличить до 20 кОм, то на индикаторе появится 0,561 кОм, что соответствует 561 Ом. Переключив селектор в положение 200 кОм, можно убедиться, что индицируемое значение равно 0,6 кОм, то есть, точность измерения низка. Контрольная проверка с помощью онлайн-калькулятора дает 560 Ом с точностью 2%.

Измерение сопротивления резистора на слишком малом, оптимальном и слишком большом пределе (слева направо).

При измерении стрелочным тестером предел надо постараться выбрать так, чтобы стрелка была в самом «растянутом» участке шкалы. Так точность измерения будет выше. После замера надо отсчитать по шкале номинал и умножить его на множитель, установленный на переключателе.

Значение по шкале при заниженном, наиболее удобном и завышенном множителе (слева направо).

В данном случае значение по шкале 33 Ом, его надо умножить на множитель, установленный на переключателе – х10. Измеренное значение – 33х10=330 Ом. Сопротивление резистора по цветной маркировке – 330 Ом.
