Строительный угольник — его виды, назначение и устройство

Лучшие бюджетные модели строительных угольников

STAYER PROFI 3431-25_z01 250 мм

Эта популярная модель станет отличным решением для профессионального столяра, который находится в поиске идеального инструмента. Позволяет проверять и замерять прямые углы в процессе обработки заготовок. Посредством гравировки на поверхность изделия нанесена двухсторонняя гравировка.

Стоимость – 350 руб.

STAYER PROFI 3431-25_z01 250 мм
Достоинства:

• точность измерений;
• двухсторонняя разметка;
• качество сборки и расходных материалов;
• практичность;
• функционал.

class=’s-article__points-list’>

Недостатки:

Профи 300 мм FIT 19703

В основе лежит использование встроенного уровня, который пригодится не только профессионалам, но и любителям. Позволяет проводить широкий ассортимент работ. Конструкция дает возможность проводить любые манипуляции линейного типа в ходе проверки измерительных действий. Присутствует двухсторонняя гравировка, что делает последующее использование удобным.

Стоимость – 315 руб.

Профи 300 мм FIT 19703
Достоинства:

• подходит для плотников и столяров;
• удобство в использовании;
• качество сборки;
• двухсторонняя гравировка;
• эксплуатационный срок.

class=’s-article__points-list’>

Недостатки:

FIT 19624 600×400 мм

Эта популярная модель относится к категории цельнометаллических. Сфера применения – слесарные работы. Позволяет произвести замеры прямых углов в прорабатываемых элементах. За счет конструктивных особенностей работать с заготовками можно в любом положении. Прослужит добротный инструмент долго. Характеризуется возможностью произведения замеров высокой точности.

Стоимость – 310 руб.

FIT 19624 600×400 мм
Достоинства:

• качество сборки;
• предусмотрено отверстие для последующего хранения;
• небольшой вес;
• компактные габариты;
• точность измерений;
• эксплуатационный срок.

class=’s-article__points-list’>

Недостатки:

Выбор угольника

Выбор зависит, первым делом, от варианта планируемых занятий. Порой для обычных изделий, они не требуют большой квалификации и точности, достаточно и школьного древесного. Но в большинстве случаев следует отталкиваться от ряда показателей:

• Размер. Если необходима большая точность измерений, то нужен угольник с длинными сторонами. При этом нужно искать подходящий вариант по массе и по стоимости, которые растут с увеличением инструмента. Для дома достаточно 150-300 или 600 мм.
• Измеряемый угол. Для размечивания перпендикуляров довольно и традиционного угольника. Иные варианты просят специальных инструментов.
• Качество маркировки. Неплохо бы ее нанесение на две стороны линейки и на саму ручку. При этом, чем тоньше разметочные штрихи, тем выше точность.
• Качество крепления линеек между собой. Возникновение малейшего люфта в крепеже приводит к полной невозможности точной маркировки.
• Свои чувства, ощущение уюта, когда инструмент находится в руке. По этому всегда лучше древесная ручка и вставки на резиновой основе, чтобы не было проскальзывания.

Угольник очень легкий в применении. К примеру, для размечивания контуров распила доски следует разместить одну сторону угольника для столярных работ вдоль торца, вторая должна выступать над верхом доски. После провести перпендикулярные торцу линии.

Он обязательно поможет вам построить перпендикуляры, параллели и диагонали, изобразить квадраты и ромбы, верить и проверить углы и их соответствие между наружным и внутренним.

Это на самом деле инструмент, испытанный временем!

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Итак, процесс изготовления:

1. Вбиваем в длинную доску два гвоздя на расстоянии L= 5 метров друг от друга. Это расстояние нужно выполнить точно, Разметку лучше делать металлической рулеткой.
2. Надеваем на гвозди два кольца, например от ключей, и туго стягиваем кольца прочным шпагатом или веревкой. Веревку или шпагат надо надежно закрепить на кольцах.
3. Вбиваем в доску два гвоздя на расстоянии L=4 метра и повторяем операцию по пункту 2.
4. Повторяем то же самое при L=3. Все. Угольник готов.

Проверим перпендикулярность вертикального бруса к горизонтальной платформе. Закрепим с помощью гвоздей один из тросиков, например трехметровый, на вертикальном брусе в точках 1 и 2. На те же гвозди оденем кольца пяти и четырехметровых тросиков, сводим свободные концы вместе и натягиваем конструкцию. Если точка 3 совпала с горизонтальной платформой – все в порядке. Угол 90 градусов.

Разумеется, что можно делать угольник не из трех отдельных тросиков, а из одного, выполненного треугольником. Тогда потребуется только три кольца, правильно расположенных на веревке.

Похожий вариант проверки рамы приведен на фото. А вот еще вариант проверки той же рамы, если у вас нет угольника, но есть металлический метр.

Отмерьте от угла рамы два катета по 60 и 80 сантиметров, приложите к рискам линейку. Если катеты измерены точно и метр линейки совпал с рисками, то рама сделана, верно. Угол прямой.

И, наконец, правильно поставим забор на приусадебном участке.

Натяните вдоль забора один из катетов нашего угольника и закрепите его колышками. Растяните наш угольник и забейте третий колышек. Вы получили прямой угол. Можно ставить забор.

Все эти фокусы с веревочным угольником основаны на школьной формуле: « квадрат гипотенузы равен сумме квадратов катетов».

Целые числа три четыре и пять, удовлетворяющие этому условию, легко запоминаются. Эти числа можно кратно изменять.

Можно, например, сделать отрезки длиной 1,5 2 2,5 метров, или 0,6 0,8 1 метр и даже 0,3 0,4 0,5 метра. Нужно только учесть, что чем меньше размер отрезков, тем точнее нужно выполнить их длину.

Расчет показывает, что при самых неблагоприятных стечениях обстоятельств, когда ошибка в длине всех тросиков будет 1 см, то для угольника с длинами 100 80 и 60 сантиметров угол будет не 90 градусов, а 93 градуса. Для длин 3 4 и 5 метров только 90,059 градуса.

Веревочный треугольник, несмотря на примитивную простоту, дает очень неплохие точностные результаты.

Автор статьи “Угольник из веревки своими руками” Георгий Меньшиков

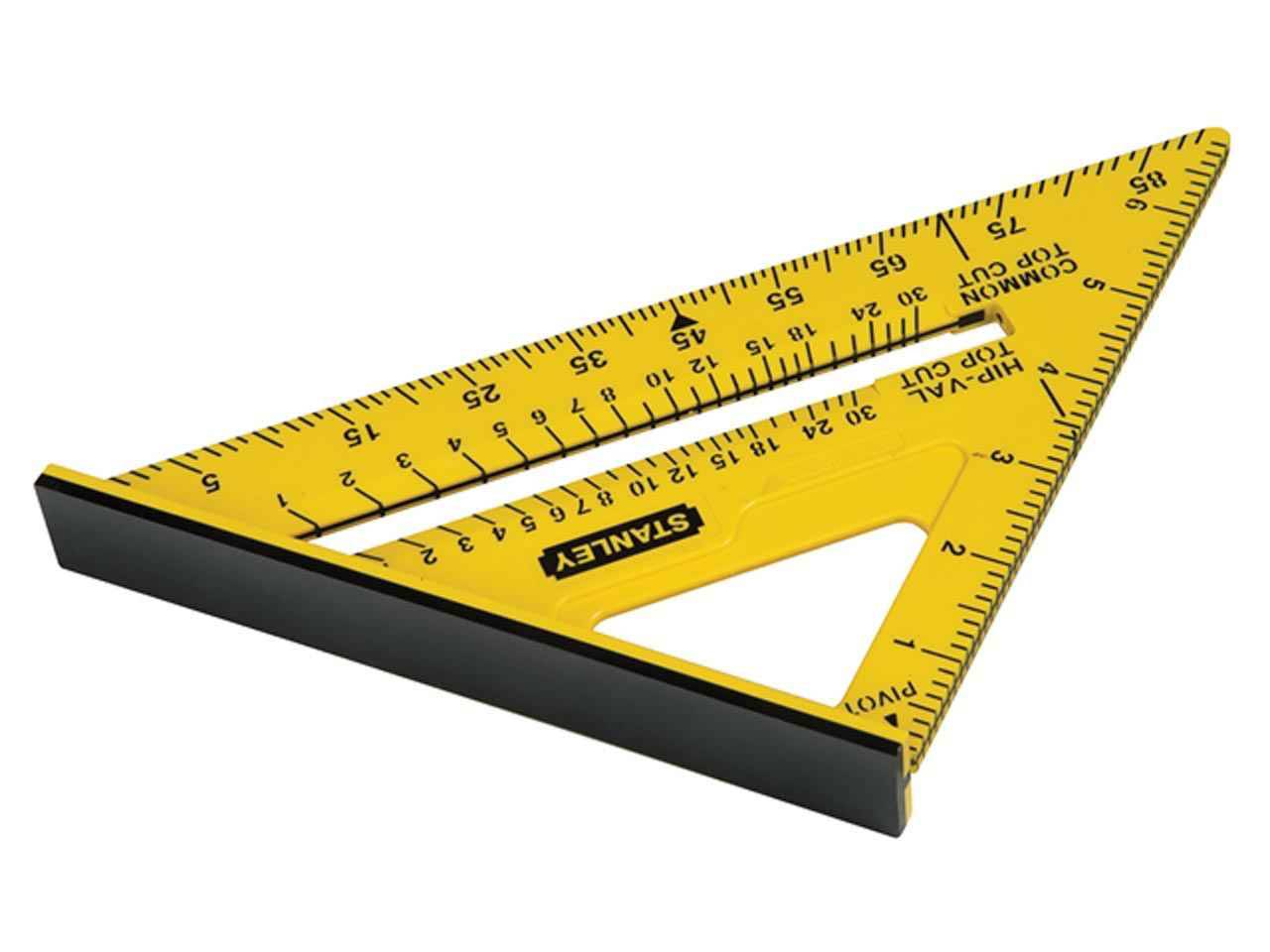

Применение угольника Свенсона

Компания Swanson производит строительный угольник в различных единицах измерения:

Первый рассчитан на использование в США. Для работы с инструментом в странах СНГ и Европы следует выбирать метрический угольник.

Основное назначение инструмента Свенсона — это разметка деревянных элементов каркасной крыши и деталей. Четыре шкалы связаны между собой. Отложенный на первой угол наклона стропила относительно вертикали позволяет разметить угол под срез на коньке прилегающей к мауэрлату плоскости. Угол откладывается относительно перпендикуляра к боковой поверхности. При прямоугольной конструкции это просто линия, проведенная по катету.

По второй шкале размечаются ендовы и дополнительные стропила. Угол наклона их торцов полностью зависит от положения основных балок. Без угольника расчет простым не назовешь. В формулу входят тангенсы, котангенсы и корень квадратный.

Разметку по 2 шкале можно делать только для симметрично расположенных скатов крыш. Если угол наклона у них разный, то разметка угольником Свенсона не получится.

Шкала 3 связана с 4, и обе они основаны на величине наклона – соотношении длин катетов прямоугольного треугольника.

Базовый катет всегда в метрических угольниках Свенсона равно 10. По шкале определяется размер второго катета. Угол наклона основного стропила можно проверить по показанию на первой шкале.

Метрический строительный угольник Swanson учитывает и возможность разметки дополнительных стропил и ендов по наклону. Для этого создана 4 шкала. Угол наклона самого бокового стропила можно проверить по 3 шкале, а угол ската крыши по 1.

Зависимость 3 и 4 шкалы выражается через корень квадратный.

Угольник выполняет несколько функций и заменяет собой более простые инструменты:

• угломер;
• угольник Magnusson;
• рейсмус;
• транспортир;
• уровень;
• струбцину;
• упор под инструмент.

Площадка под упор, выступает с 2 сторон, для симметричной разметки.

Прикладывая Swenson угольник катетами, можно проверить точность исполнения прямого угла и разметить его. Нанесенная сантиметровая шкала позволяет использовать его как угольник Магнуссон для внутренних углов.

Проводить параллельные линии без рейсмуса, на совершенно одинаковом расстоянии от края, позволяет продольный вырез вдоль катета.

Использование приспособления Свенсона в качестве транспортира позволяет шкала, нанесенная вдоль гипотенузы.

Можно определить любой угол в пределах 90° и вычесть развернутый, перевернув угольник.

Наибольшие размеры позволяет замерять катет без подошвы. Он имеет деления как у обычной рулетки.

Код ссылки

Устройство для сборки чертежных угольников

Номер патента: 891312

. 1 выполненный в виде двухгранногоугла, величина которого равна одномуиз углов собираемого угольника, В этойже плоскости раэмешены два тплдвижныхприжимных элемента-упора 2 и 3, Каждый из них выполнен /-образным; состоящим из двух зубцов 4 и 5, и имеет возможность перемешаться своим хвостиком6 в направляюших 7, причем последниеориентированы параллельно стороне угольника, прилегающей к гране двугранногоугла упора 1, Один зубец 4 параллеленнаправляющей 7, а другой зубец 5 расположен относительно первого под углом,8913 0 равным углу угольника как по величине,так и по направлению. Хвостовик 6 жестко.соединен с сердечником электромагнита 8.Точно так выполнен и второй из подвижных упоров 3, Оба электромагнита включены в электросеть.

Выбор угольников

Поверочные угольники представлены в специализированных торговых сетях в нескольких вариантах. Пожалуй, самый распространенный – это стальной слесарный угольник с широким основанием, изготавливаемый из инструментальной стали. Из габбро-диабаза изготавливаются угольники с широким основанием гранитные. Они имеют более высокую твердость, нежели стальные и не подвержены коррозии. Существуют угольники поверочные брусковые из твердокаменных пород. Все эти приборы производятся в соответствии с ГОСТом. Стандарты угольников брусковых предусматривают кроме допуска перпендикулярности допуски плоскостей измерительных и опорных поверхностей. Угольники с гибкой металлической линейкой представлены в самом большом ассортименте и используются чаще остальных форм. Собственно, множество модификаций инструмента имеют одну суть и одно предназначение.

Если проводимые работы требуют обязательного применения поверочного угольника, значит с его приобретением не стоит задерживаться. Поскольку угольники представлены в различных размерах, то следует учитывать масштабность предстоящих работ. Если нужно измерить какие-то детали в собираемом инструменте или проверить качество внутренней отделки при ремонте, то подойдет мелкий или средних размеров инструмент. Если же контролироваться будут крупные внешние конструкции, то и угольник должен быть соответствующий, массивный. Особенно это касается больших строительных площадей.

Для работ с мелкими конструкциями существуют малые модели поверочных угольников. Шкала на них имеет миллиметровую разметку, а вес колеблется от 70 до 100 г. Такие «малыши» очень востребованы при слесарных работах.

Выбирать угольник в специализированном магазине рекомендуется с помощью обычного бумажного листа стандартом А4. Этот листок, сложенный ровно пополам будет безупречным контролером идеальность прямого угла.

Кроме точности угла нужно проверить и качество поверочного угольника. Случается, что на дешевом экземпляре сантиметровые и миллиметровые деления нанесены так, что сотрутся при первом же применении. Поэтому, нужно убедиться, что разметка хорошо держится. Шкала обычно наносится на рабочую часть угольника. Но мастера, часто пользующиеся инструментом, считают, что удобство придает и наличие шкалы на самой ручке.

Очень важен материал, из которого изготовлена ручка инструмента. Деревянная модель надежно держится в руке. А вот металлическая и пластиковая требуют резиновых вставок во избежание скольжения пальцев. Обязательно надо подержать покупаемый инструмент в руках, чтобы понять, удобно ли будет с ним работать. Неудобный в использовании инструмент может привести к погрешностям в измерениях.

Приобретаемый инструмент должен быть крепким, с хорошо подогнанными элементами. Если линейка по отношению к ручке «ходит ходуном», такую модель надо оставить на полке магазина. Не стоит гнаться за дешевизной. Угольник должен быть надежным и послужить долго. Материал, из которого изготовлен инструмент, не должен быть восприимчив к каким-либо внешним воздействиям. Большие модели поверочных угольников предназначены для работ на улице, поэтому на них не должна действовать влага.

Существуют очень удобные модели поверочных угольников, снабженные контрольной ампулой с жидкостью. Она делает измерение идеально точным, не допуская малейших отклонений от плоскости. Такая модель предусматривает совмещение в одном инструменте строительного уровня и поверочного угольника. Это очень удобно, так как за один раз в руках находятся сразу два измерительных прибора.

Делаем откосы без проблем

Чаще всего малка-угломер применяется при устройстве оконных и дверных откосов. При помощи этого инструмента можно добиться не только ровных углов, но и правильно оштукатурить поверхность.

Важно, чтобы углы имели правильный угол рассвета и были симметричны относительно друг друга. Добиться этого на глаз практически невозможно: разница между откосами сразу же бросается в глаза. Как получить ровные углы откосов? В первую очередь для работы необходимо подготовить стены

Как получить ровные углы откосов? В первую очередь для работы необходимо подготовить стены

Для этого их оштукатуривают, убирая все видимые неровности. Участки будущих откосов очищают от грязи и пыли и грунтуют. Если на окне имеются следы монтажной пены, её выступающие части срезают

Как получить ровные углы откосов? В первую очередь для работы необходимо подготовить стены. Для этого их оштукатуривают, убирая все видимые неровности. Участки будущих откосов очищают от грязи и пыли и грунтуют. Если на окне имеются следы монтажной пены, её выступающие части срезают.

Затем следует выбрать правильный угол рассвета. Для этого необходимо решить, с каким наклоном будет накладываться штукатурка. Это можно сделать, используя малку-угломер. Его колодку необходимо разместить на краю рамы окна. Угол определяется при помощи пера; это делается со стороны стен. После этого результат фиксируется, и остальные углы проверяются малкой. При несовпадении, выбирается другой показатель на приборе, либо подбивается лишняя штукатурка.

Для того чтобы откосы стали одинаковыми, их углы нужно выравнивать. Штукатуры обычно не выравнивают штукатурку возле окон, и она выглядит оборванной. Перед началом работ необходимо выровнять эти углы. Для этого на стену можно установить рейку, поставленную по уровню. Затем задаётся нужный угол и наносится раствор уже под этим углом.

Перед тем как на откосы будет наноситься штукатурка, необходимо закрепить на стенах рейки. Это можно сделать при помощи гвоздей или саморезов в зависимости от того, из какого материала изготовлены стены. После того как рейки будут сняты, образовавшиеся от креплений отверстия можно будет зашпаклевать.

На откос смесь нужно наносить с излишком. Для того чтобы штукатурка не отваливалась и ложилась ровно, её наносят под углом; действовать нужно от центра к углу. Малка-угломер потребуется для того, чтобы убрать из откосов лишнюю штукатурку. При помощи этого же инструмента углу придают нужное направление: для этого колодку нужно переместить на раму окна. По раме нужно провести колодкой, направляя её сверху вниз. При помощи пера малка-угломер выравнивает поверхность и удаляет с неё лишнюю штукатурку. Иногда в процессе работы появляются ямки. Избавиться от них несложно: достаточно положить на углубление больше смеси. Лишнее количество также можно убрать малкой.

Завершающий этап вывода откосов – это чистовая отделка. Для откосов нормальная толщина слоя штукатурки составляет 5 мм. Если работал неопытный мастер, слой может быть значительно толще. В этой ситуации обычно хочется сразу выровнить откос, но спешить с этим не стоит, так как раствор штукатурки имеет большую массу и при неаккуратном воздействии отваливается . Для того чтобы не пришлось делать всю работу заново и исправлять допущенные ошибки, лучше дать штукатурке возможность немного схватиться в том виде, который уже есть.

Ждать следует примерно сутки. После того как штукатурка встанет, нужно будет использовать специальную тёрку для зачистки. Этот инструмент позволит убрать все крошки и углубления, которые появились на откосах во время работы с ними

При желании поверхность можно сделать идеально ровной, однако работать нужно с осторожностью: некоторые мастера снимают слишком большой слой штукатурки и делают глубокие впадины, которые приходится заделывать заново

Метод ручного ошкуривания достаточно пыльный, поэтому лучше использовать защитную повязку. Пользуясь этим методом, мастеру не придётся прибегать к использованию дополнительных инструментов или материалов, а углы рассвета получатся одинаковыми.

Часто в столярном деле возникает необходимость измерения отличных от 90 градусов углов. Такая потребность возникает также и в строительстве, для чего и был изобретен такой простой инструмент, который называется малка. В строительстве этот инструмент применяется преимущественно при установке подоконников, но не каждый мастер знает, как пользоваться малкой. Угломер также будет незаменимым инструментом для тех исключительных случаев, когда необходимо выровнять плинтуса на полу или потолке.

Как выбрать хороший строительный угольник?

Безусловно, угольник не может быть первым в списке необходимых измерительных инструментов, но и откладывать его приобретение в слишком долгий ящик тоже не стоит. Давайте разберемся, как не растеряться и выбрать в специализированном торговом центре то, что нужно, а не нечто с ближайшего стеллажа

Прежде всего, важно понимать масштабность предстоящих работ: для внутренней отделки вполне подойдет экземпляр средних размеров, а для поверки внешних крупных конструкций нужно выбрать модель помассивнее

Если в точности угольника вы уже убедились, то нелишним будет проверить и качество нанесения делений сантиметров и миллиметров, не сотрутся ли они после первого же применения. В принципе, на угольнике измерительную шкалу достаточно нанести только на одну сторону – основную рабочую, но, как признаются многие мастера, иногда бывает удобно, чтобы инструмент имел сразу две шкалы делений: и на ручке тоже.

Ручку зачастую изготавливают из другого материала, нежели основную часть. Деревянная ручка изначально лучше держится в руке. А вот в случае с пластиковыми или металлическими вариантами предпочтение следует отдать моделям с резиновыми вставками, не допускающими скольжения пальцев. Поэтому всё нужно лично попробовать и выбрать тот инструмент, который в руках будет держать удобно, тогда и точности работ будет проще добиться.

Ну, и совсем незаменимым помощником при самых разнообразных работах станет модель с ключевым элементом строительного уровня – т.е. оснащенная контрольной ампулой, с жидкостью и пузырьком воздуха, которые не позволяет допустить отклонений от горизонтали или вертикали. На первый взгляд это может показаться и излишеством, однако, при некоторых операциях в слесарно-столярном деле это может быть для вас неоценимым подспорьем. Ведь один инструмент гораздо легче держать в руках, чем управляться с двумя, а то и тремя сразу.

Столярный угольник: виды, выбор, использование

Столяр – старое и уважаемое ремесло, выделившееся в отдельную профессию от плотничества в 14 веке. Необычность и сложность этой профессии заключается в том, что столяр должен обладать пространственным воображением, навыками работы руками и художественными талантами. В круг его интересов попадает как производство предметов быта, мебели, окон, дверей, так и дизайн интерьеров. Эта профессия требует знаний о различных типах древесины, их качестве, свойствах, назначении, а также о видах их соединения.

Если до промышленной революции столярные работы традиционно выполнялись с деревом, то с развитием производства прибавились и другие материалы — металлы, гипсокартон, ПВХ и т.д.

Поэтому эффективность усилий столяра во многом зависит от используемых им инструментов. И одним из них выступает угольник столярный.

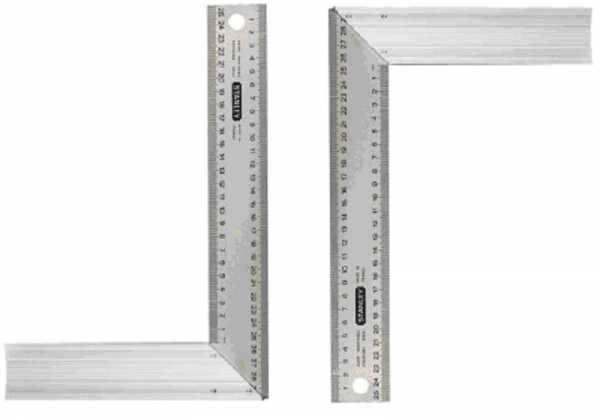

Обычное чертежное приспособление в виде прямоугольного треугольника, необходимое для построения углов – угольник пришел к нам из глубины веков. Сделанный из двух брусков, закрепленных перпендикулярно друг другу, строительный угольник был необходимым инвентарем для каменщиков и плотников, выступал символом их труда. Теперь он стал одним из базовых инструментов и в наборе столяра.

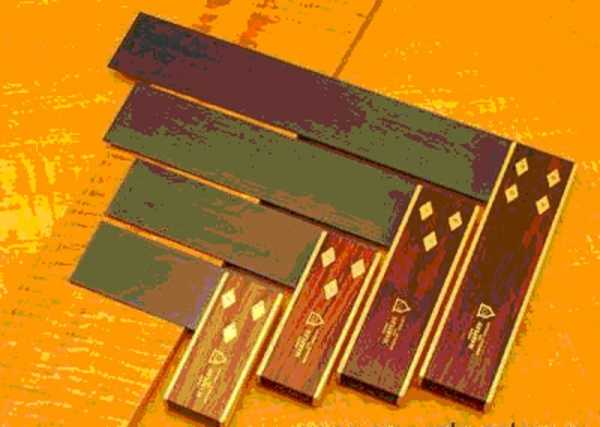

Угольник в столярном деле

Если столярную линейку согнуть под углом 90°, то получим простейший угольник столяра для разметки линий и углов. С его помощью можно наносить параллельные и перпендикулярные линии на стенах при проведении ремонтных и строительных работ, поверять углы и делать разметку в мебельном производстве. Он незаменим при создании любых столярных конструкций.

Материалом для создания современных угольников служит дерево, пластмасса, металл и их комбинации.

Школьные угольники обычно делают двух видов – с углами 30°×60°×90° и 45°×45°×90°. При этом одна из сторон обычно выполняется в виде линейки с нанесенными делениями (мм и см).

Уголок состоит из линейки (как правило, длиной от 60 мм до 1600 мм), которая фиксируется в деревянной, металлической или пластмассовой ручке, в зависимости от качества и требований к уровню инструмента. Он служит не только для проверки прямых углов, но и проведения перпендикулярных линий.

Виды угольников

В ремонте, строительстве и любых «сделай сам» работах часто используют следующие разновидности угольников:

• Столярный. Как правило, его размер зависит от вида деятельности. Для столярных работ по производству, например, рам, используют огромные инструменты 7,3×4,9 м. Для мелких поделок применяют более удобные — 20×15 см или 30×20 см.
• Разметочный. У него широкое градуированное лезвие с прорезями для карандаша, длина которого 5-30 см. Он незаменим при производстве мебели – с его помощью проверяют перпендикулярность, размечают линии, калибруют другие инструменты.
• Универсальный или комбинированный. В нем сделана подвижная регулируемая линейка и многофункциональная рукоятка со встроенным пузырьковым уровнем и держателем для чертежных работ. Это целая совокупность инструментов. В одном флаконе — ерунок, рейсмус, малка, линейка и другие.

Это уже профессиональный инструмент, являющийся обязательным атрибутом любой столярной мастерской, особенно, которая занимается производством мебели. С его помощью можно:

• проверить горизонтальность и вертикальность разметки;
• использовать как стусло;
• разметить внутренние и внешние углы;
• измерить глубину и сделать разметку отверстий под шурупы;

Существует ряд редких специальных видов угольников для нестандартных задач.

• Ерунок – комбинируется из двух пластинок, закрепленных под углом 45° (135°).
• Малка – с помощью закрепленных на шарнире пластин позволяет переносить любой угол.
• Угольник-центроискатель помогает определить центр в деталях цилиндрической формы.

Выбор угольника

Выбор зависит, в первую очередь, от вида планируемых занятий. Иногда для простых поделок, не требующих высокой квалификации и точности, достаточно и школьного деревянного. Но обычно необходимо отталкиваться от ряда параметров:

Угольник довольно легок в использовании. Например, для разметки контуров распила доски следует расположить одну сторону угольника для столярных работ вдоль торца, вторая должна выступать над верхом доски. Затем провести перпендикулярные торцу линии.

Он всегда поможет вам выстроить перпендикуляры, параллели и диагонали, нарисовать квадраты и ромбы, поверить и проконтролировать углы и их соответствие между наружным и внутренним.

Это действительно инструмент, проверенный временем!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Применение слесарного металлического угольника

Его применяют во всех строительных и монтажных работах, на производстве конструкций, устройств, приборов, машин, в слесарно-сборочных работах, связанных с градусной разметкой деталей. В лабораториях, где нужны точные измерения. Каменщик, плотник не может обойтись без угольника. Инструмент используется как для внутренних работ, так и для работ крупного масштаба. Ни одна стройка, производственные механизмы, металлообрабатывающая промышленность, от мастерской до крупных заводов и цехов, не могут обойтись без измерительного прибора.

Применение при строительстве

• при сварочных выполнениях, конструктивных решениях, при процессе пайки;
• при резке газобетонных блоков;
• при установке готовых блоков, проверке изделий;
• при возведении домов, сооружений, плиточной укладки на полу, тротуарах и разных рабочих моментов.

Угольники металлические с широкой пяткой (УШ) применяются в машиностроении, токарном деле, фрезерных работах. Этим приспособлением проверяют точность работы механизированных машин, соединение деталей, крепёжных соединений, когда нужна гарантированная точность сопряжения, калибровка взаимно расположенных частей, движущихся механизмов.

Лекальные поверочные — применяются в основном как проверочные в отделах технического контроля, в лабораториях для оценки качества, где проводят сертификацию. Лекальные поверочные уголки применяют в серийном производстве на проверку прямого угла. Такие инструменты применяют в слесарных, монтажных, строительных, фрезерных сферах деятельности.

Широко используется угольник комбинированный, он имеет двухстороннюю разметку. Такая конструкция позволяет измерять, контролировать любые углы. В этот механизм встроен пузырьковый уровень, имеет преимущества перед пользователем:

• разметка внешних и внутренних углов;
• широкий диапазон измерений от 20 до 170 градусов;
• позволяет одновременно видеть несколько углов;
• можно комбинировать различные позиции;
• легко собирается и разбирается.

Как правильно выбрать металлический уголок

Выбираем инструмент для долгой службы. Лучше подойдёт металлической конструкции

При выборе нужно обратить внимание на угол, проверить можно листом формата А4. Выбираем, чтобы мерные деления были выбиты, нанесённые краской быстро сотрутся

Удобнее инструмент с нанесением измерительных делений с двойной шкалой. Ручка изготавливается из такого же материала, но могут дополнить другим. Обычно ручку делают с резиновыми вставками на металлической либо пластиковой конструкции.

Существует много разновидностей слесарного металлического уголка. Он есть маленьких и больших размеров, выбираем по назначению. Выпускаются модели с элементом уровня, индикатор уровня вставляется в одну из плоскостей, удобен в использовании, одновременно проверяет правильность угла и уровень поверхности.

Угольники подразделяют по классу точности, изготавливаются три класса: 0; 1; 2. Обозначение — О, наиболее высокоточные.

УП 100*60 Кл.1 расшифровывается так: угольник поверочный имеет размер 100 мм на 60 мм, класс точности № 1. Так маркируется измерительный инструмент.

Металлические уголки готовят из:

1. инструментальной легированной стали;
2. цементируемой стали;
3. углеродистой стали.

Цена уголка зависит от стоимости материала.

Металлические уголки отличаются не только плоскостями, но и значением углов в градусах 45, 60, 90, 129, 30, 120. Остальные значения углов выполняют шаблонными вариантами.

2а. ПРАВИЛА ПРИЕМКИ

2а.1. Для проверки соответствия угольников требованиям настоящего стандарта предприятие-изготовитель должно проводить приемочный контроль, периодические испытания и испытания на надежность.

(Измененная редакция, Изм. № 3).

2а.2. При приемочном контроле каждый угольник проверяют на соответствие требованиям пп. 2.1- 2.7, 2.9- 2.11.

2а.3. Периодические испытания проводят не реже раза в три года. Периодическим испытаниям подвергают не менее трех угольников, из числа прошедших приемочный контроль, на соответствие всем требованиям настоящего стандарта.

При этом показатели п. 2.17 подтверждаются результатами анализа подконтрольной эксплуатации не менее пяти угольников. Результаты анализа подконтрольной эксплуатации считают положительными, если: среднее значение полного срока службы контролируемых угольников не менее 5 лет ( п. 2.17), все контролируемые угольники не достигнут предельного состояния в течение 2,5 лет ( п. 2.17).

Если при испытаниях обнаружено, что угольники соответствуют всем требованиям настоящего стандарта, результаты периодических испытаний считают удовлетворительными.

(Измененная редакция, Изм. № 3, 4).

Как пользоваться инструментом

В комплекте к угольнику Свенсона идет инструкция. В ее первой части подробно, со схемами и рисунками, на примере двускатной крыши показано, как пользоваться столярным инструментом

При заказе приспособления следует обращать внимание, инструкция на русском языке или английском. Вторая половина полностью заполнена таблицами

Использование столярного инструмента

Проще всего чертить параллельные боковой поверхности линии. Это функция рейсмуса.

1. Упереть базовую поверхность в доску.
2. Выбрать нужный размер на вырезе вдоль второго катета.
3. Вставить в него карандаш.
4. Перемещать устройство вдоль торца, упирая его в доску.

В результате получится параллельная линия, по которой можно отрезать доску нужной ширины или сделать пазы.

Прикладывая угольник основанием к боковой поверхности, сразу можно прочертить угол 90° и 45° по катету и гипотенузе.

Размечая стропила, угольник Свенсона поворачивают относительно крайней точки, до нужного значения, выбрав угол наклона самого стропила по 1 шкале. По катету следует отметить линию или сразу отрезать.

Для создания прочной конструкции крыши следует знать, как пользоваться строительным инструментом Свенсона. Чтобы ендова точно села на свое место, угол наклона ската крыши откладывается по 2 шкале. Положение самой ендовы или углового стропила проверяется по значению на 1 шкале. Цифра должна совпадать с наклоном крыши.

Аналогично проводится разметка по 3 и 4 шкале, если наклон задан в процентах.

Это болт с шайбами и гайкой. После установки угольника Свенсона в нужном положении, бобышка устанавливается на шкале с упором в доску. Получается вторая точка опоры. Теперь наклон катета остается постоянным при переносе инструмента на другие доски и балки. При перемещении вдоль торца можно начертить любое количество параллельных линий под заданным углом. Этот способ позволяет сразу, без разметки раскраивать стропила, опираясь пилой на торец приспособления.

Если на болт снизу надеть шайбы, чтобы общая толщина их с головкой была 10 мм, получается третья точка опоры для столярного приспособления. Теперь с помощью изобретения Свенсона можно производить разметку деталей на больших листах. Инструмент располагается параллельно листу и может перемещаться в любом направлении.

Точность такого способа нанесения линий и углов меньше. Образуется погрешность, поскольку существует зазор 10 мм, и карандаш может наклониться.

Зачем нужны таблицы

Расчет крыши основан на половине ширины здания и угле наклона ската. Обычно конструкцию рассчитывают на основании теоремы Пифагора, как прямоугольный треугольник. Поскольку известен только один катет и угол, приходится применять сложные формулы с тангенсами и котангенсами.

В таблицах, размещенных во второй половине инструкции к приспособлению Свенсона, указаны длины стропил и ендов, в зависимости от заданных параметров.

Устройство Свенсона стоит приобрести, даже если предстоит строительство только одного дома. Его недостаток в том, что по нему размечаются равносторонние крыши. Использовать таблицу можно, если значения точно совпадут с имеющимися. В противном случае все равно придется считать или использовать специальные программы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Первый свенсон угольник разработал плотник Альберт Дж. Свенсон в 1925-ом году, а с 1945-го года основанная им семейная фирма Swanson Tool Company начала его массовое производство с экспортом по всем мировым государствам. Накопленные долголетние традиции позволили выпускать современные инструменты для плотницких работ.

Но автором патент на изобретение был оформлен с юридическими погрешностями, что позволило недобросовестным конкурентам наладить выпуск собственной аналогичной продукции. Единственно, чем отличается оригинал от аналогов — форма специального ромбовидного отверстия diamond cut, у конкурирующих фирм оно имеет несколько другую форму.
