Устройство шуруповерта
Этот механизм состоит из следующих частей:
- Электродвигатель постоянного тока. Имеет форму цилиндра, в корпусе вместо обмотки возбуждения находятся постоянные магниты. Это упрощает конструкцию и обеспечивает достаточный крутящий момент при низких оборотах. На вал электромотора надета ведущая (солнечная) шестерёнка планетарного редуктора;
- Реверсивный регулятор числа оборотов. Схема регулировки собрана на ШИМ-контроллере и полевовом транзисторе. Реверс осуществляется переключением полярности подключения питания к щёткам двигателя;
- Планетарный редуктор. Выполнен в отдельном корпусе. Своё название получил из-за сходства с Солнечной системой. Состоит из кольцевой шестерни, центральной (солнечной) шестерёнки, сателлитов и водила. Кольцевая шестерёнка передаёт усилие через подпружиненные шарики регулятора нагрузки. Есть модели с двухскоростными редукторами. Повышенная скорость включается при использовании устройства в качестве дрели;
- Механизм ограничения усилия вращения. Служит для ограничения усилия при закручивании шурупов. Передаёт вращающий момент через шарики, прижимаемые регулируемой пружиной;
- Съёмный аккумулятор. Состоит из отдельных элементов в одном корпусе. Напряжение в разных моделях составляет от 9 до 18 вольт.
Способы восстановления работоспособности шуруповерта
В случае выхода аккумуляторов из рабочего состояния необходимо искать пути решения проблемы. Возможные пути следующие:
- приобрести новые аккумуляторные блоки. Часто цена на подобные изделия не намного меньше, чем та, которую придется заплатить за покупку нового инструмента. Поэтому покупают для дорогого профессионального шуруповерта;
- купить сами аккумуляторы. Разобрать аккумуляторный блок и спаять его заново. Вариант немного дешевле предыдущего, но помогает восстановить работоспособность;
- переделка аккумуляторного шуруповерта на сетевой. Обычно затраты невысоки. Проблема в покупке новых накопителей электричества отпадает навсегда.
Используя зарядку от ноутбука
миф способ востребует от вас на уровне кинотеатра технических познаний. Если появилась потребность переработать шуруповёрт в сетевой, для вас сумеет посодействовать ненадобная зарядка от ноутбука, потому что она имеет идентичные свойства и без усилий найдётся во всяком доме. Сначала нужно поглядеть, какое выходное напряжение у зарядки. Подходят зарядные устройства на 12–19В.
Будет нужно доработать аккумуляторный блок, для этой цели необходимо его разобрать и достать оттуда сломавшиеся аккумуляторы автомобильные.
- Взять зарядку от ноутбука.
- Отрезать разъём и зачистить провода от изоляции.
- Взять оголённые провода и припаять их. Если нет таковой способности, примотать их изолентой.
- Сделать в корпусе отверстие для провода и собрать конструкцию.
Сетевые шуруповёрты Россия .
Очень обычная переделка шуруповерта 14,4В на питание от сети 220В, с применением блока питания от старенького ноутбука.
Задействовав наружный блок питания от компьютера
Что же понадобится, необходимо блок питания «АТ» формата. Полностью возможно, что вы найдёте его у себя дома, однако можно и без усилий приобрести старенькый работающий блок питания на любом радиорынке. Его цена навряд ли будет велика
Важно держать в голове, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А
Деяния по переделке последующие:
- Раскрутить корпус блока питания. Под корпусом видно вентилятор, плату и огромное количество проводов, которые идут от платы к разъёмам.
- Требуется снять защиту от включения. Для этой цели вам нужно отыскать на большенном квадратном разъёме зелёный провод.
- Соединить зелёный провод с хоть каким чёрным проводом из этого же разъёма. Для удобства есть вариант обрезать его покороче и бросить снутри корпуса. При необходимости, применяют перемычку из малеханького куска провода.
- Обрезать ненадобные провода, оставив жёлтый и чёрный.
- Используя кусочек провода как удлинитель, чтоб блок питания во время работы мог находиться в комфортном месте, припаиваем его к жёлтому и к чёрному проводам
- Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, так же как и в предшествующей аннотации.
Используя аккумулятор автомобильный
Принцип таковой переделки не отличается от метода с применением зарядки от ноутбука. Благодаря сегодняшним тенденциям на малогабаритные импульсные зарядки, линейные аналоговые приборы неавтоматизированные покупают на авторынке по очень симпатичной стоимости.
Если напряжение на аккуме изменяется плавным образом, то он подойдёт к полностью хоть какому шуруповёрту, и переделка такового инструмента делается так:
- Для подключения шуруповёрта к авто аккуму следует использовать дешевые провода с малым сечением, подходят авто провода для прикуривания.
- На всех сторонах каждого из проводов отрезать так именуемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.
Взяв китайскую плату блока питания
Что же понадобится, речь идёт о блоке питания с выходным напряжением 24 В и наибольшим током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В или 18 В, потому поначалу придётся снизить напряжение до применимого уровня.
Чтоб поменять выходное напряжение, необходимо внести доработку в цепь связи с клиентами. За выходное напряжение отвечает резистор под позицией R10. Его номинал 2320 Ом. Заместо этого резистора установим подстроечный резистор, таким макаром появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.
- Выпаять неизменный резистор.
Если аккумулятор неисправен: как сделать адаптер для шуруповёрта?
Встречаются два метода сделать адаптер: использовать старенькый аккумуляторный блок, в нём уже есть разъём который подойдёт под шуруповёрт, либо подсоединить провода впрямую в рукоять.
Подключив старенькый аккумуляторный блок
Подключение старенького блока производится так:
- Прежде всего будет нужно разобрать аккумуляторный блок, для этой цели вам открутить винты как показано на рисунке.
Подсоединяя провода впрямую
Подсоединение проводов впрямую к шуруповёрту производится так:
- Чтоб подсоединить провода впрямую, необходимо первым делом разобрать шуруповёрт, другими словами открутить болты, скрепляющие две половинки корпуса.
Поздравляем! Сейчас, когда вы узнали, как переработать шуруповёрт в сетевой, вы можете с легкость применить эти познания практически. И непринципиально, заряжен ваш шуруповёрт либо нет. Не придётся думать о том, как хватит батареи. Фортуны для вас в переделке!
Правила эксплуатации
Если шуруповерт обладает сравнительно небольшой мощностью, нужно произвести монтаж самодельного БП в аккумуляторном отсеке. При отдельной сборке во всех БП нужно обеспечить охлаждение, использовав вентилятор или двигатель с крыльчаткой. Корпус не должен быть герметичным, так как произойдет перегрев (горячему воздуху некуда будет выходить). При готовности БП нужно проверить шуруповерт в комплексе с источником питания. Основные требования к использованию инструмента, позволяющие продлить эксплуатационный период:
- Время работы: 30-40 минут, после чего необходимо сделать паузу до полного остывания.
- Избегать работ на больших высотах.
- Следить за состоянием питающего кабеля, аккумулятора (если он используется), температурой инструмента и самодельного БП.
Таким образом, при выходе из строя аккумулятора шуруповерта на 18 В можно избежать лишних затрат. Если важна мобильность, то имеет смысл приобрести новый аккумулятор или сам инструмент. Существует множество вариантов, предложенных радиолюбителями для продления его срока службы . Необходимо выбрать оптимальный из них для конкретного случая применения устройства.
Originally posted 2018-04-18 12:15:52.
Подготовка, материалы и инструменты
Мой вариант переделки достаточно прост, потому инструментов и материалов понадобилось минимум.
Инструмент:
- Резак или нож;
- Пассатижи;
- Паяльник.
Оговорюсь, что переделка вполне бытовая/кустарная, и настоящие мастера воспользуются тут паяльной станцией, обжимкой для зачистки и прочими девайсами, но производимые на кухне манипуляции вполне себе достойны и элементарного домашнего инструмента.
Материалы:
- Изолента — куда без неё;
- Провод — под такой ток достаточно 0,5 мм2;
- Капля припоя (если вообще будете паять, можно зажимать).
Я перед началом работы изолировал своё место — проложил газетами, дабы не уделать жилую комнату и воспользовался деревянной подложкой для безопасной пайки.
Блок питания и немного теории
Форумы и поиск в интернете подсказал мне стандартную судьбу человека, который решил изготовить сетевой шуруповёрт своими руками из аккумуляторного — это долгое изучение теоретической части (в случае отсутствия профильного или вообще технического образования, как это было и со мной), быстрый поиск необходимых импульсных блоков питания, понимание, что потратить предстоит пару тысяч рублей, и выбор в пользу покупки нового шуруповёрта на замену.
Действительно, посмотрим на теорию. Мой PRORAB работал от 12V аккумулятора, о том же говорила маркировка на его двигателе. Мощность устройства производитель, по традиции, не указывает, так как цифры получаются не очень впечатляющие на фоне проводных аналогов. Потому необходимо было прикинуть, с какими параметрами понадобится блок питания для шуруповёрта.
Замер потребления моторчика на отказе показал, что понадобится порядка 100 В*А для того, чтобы показать максимум производительности. Примерно такие же параметры советовали гуру на форумах для 12 Н/м крутящего момента — брать импульсник на 8−10А. Стоимость такого блока выходит в 1000 р. плюс провода, вилка и другая обвязка, что тоже многовато.
Выход нашёлся достаточно простой — если нет своего блока питания, то он точно будет на работе. Причём практически в любой компании — ведь везде есть ИТ-отдел, который, скорее всего, сопровождает и чинит ноутбуки сотрудников. Туда я и направился. В завалах электроники «на выброс» нашлась куча блоков питания с самыми разными параметрами. Выходов на 12V не было, и в итоге я остановился на блоке от ноутбука Toshiba с выходными параметрами 15V/5A, или 75В*А, вполне мне подходящими. Интересным вариантом был Sony с 19V, но так серьёзно напрягать китайца не хотелось.
Как переделать?
Рассмотрим, как переделать аккумуляторный шуруповерт в сетевой, используя блок питания от компьютера. Но прежде чем отправляться разбирать старый системник или в магазин, чтобы купить новый БП, почитайте, что написано на корпусе шуруповерта. Обычно там указано рекомендуемое напряжение, чаще всего это 12 В. Для такого варианта блок питания отыскать проще простого. Но вот если указано большее значение, то к некоторых случаях поиски могут затянуться. Словом, переделывайте только 12-вольтовый шуруповерт, чтобы не усложнять себе жизнь.
Шаг 1. Снимите б/у блок питания на 500 Вт со старого системника или купите самый дешевый в любом магазинчике или сервисе по ремонту компьютеров.
Приобретите блок питания
Шаг 2. Всю подробную информацию о технических характеристиках компьютерного блока вы сможете прочитать на наклейке, которая находится на боку этой детали.
Изучите характеристики блока питания
Шаг 3. Затем можно приступать к переделке. Разберите родную, но закончившую работать батарею и выньте из него все питающие элементы.
Разберите старую батарею
Шаг 4. Аккумуляторы нам уже не нужны, но сохраните клеммодержатели и клеммы. Аккуратно снимите последние с батарей.
Снимите клеммодержателиАккуратно снимите клеммы
Шаг 5. К клеммам припаяйте провод сечением 3 мм² , предварительно зачистив его.
Припаяйте к клеммам проводВот так должно получиться
Шаг 6. Закрепите клеммы на клеммодержателе.
Закрепите клеммы на клеммодержателе
Шаг 7. Запомните, что «минусовой» провод у вас — синий (например). Вставьте клеммы согласно этой информации и символам на корпусе батареи в сам корпус.
Вставьте клеммы внутрь корпуса
Шаг 8. Удерживая клеммодержатель внутри, просверлите корпус бывшей батареи в верхней части сверлом диаметром 3 мм.
Сделайте отверстие в корпусе
Шаг 9. Снимите фаску сверлом побольше, чтобы шуруп на 3 мм легко утапливался в пластике (его шляпка не должна выступать).
Снимите фаску и вкрутите шуруп
Шаг 10. Затяните шуруп. Таким образом вы зафиксируете внутри корпуса от батареи сами клеммы и провод.
Зафиксируйте шурупом клеммодержатели внутри корпуса
Шаг 11. В корпусе от батареи просверлите еще одно отверстие, чтобы вывести провод питания из него.
Сделайте второе отверстие в корпусе батареи
Шаг 12. Рекомендуем зафиксировать провод внутри корпуса, чтобы он не тянул клеммы, когда во время работы вы будете натягивать шнур. Для этого на определенном расстоянии на выходе провода из корпуса намотайте несколько слоев изоленты. Она не даст проводу вылезать из отверстия на большее чем нужно расстояние.
Изолента поможет зафиксировать провод
Шаг 13. Соберите корпус батареи назад, скрутите все детали. Батарея-заглушка с возможностью подключения шуруповерта к сети готова.
Соберите корпус батареи
Шаг 14. Но это еще не все. Теперь нужно подключить нашу заглушку к блоку питания. Еще раз посмотрите на информационную наклейку на нем: там будет указано, каким цветом провода дают напряжение на 12 вольт. Здесь это желтый и черно-желтый провода.
Посмотрите цвета проводов
Шаг 15. Соедините параллельно один черно-желтый и один желтый провод, а также два черных («земля»). Если у вас только одна линия на 12 В, то возьмите просто два желтых провода и два черных.
Скрутите параллельно нужные проводаВот так должно получиться
Шаг 16. Припаяйте провода к силовому разъему XT60.
Припаяйте провода к XT60
Шаг 17. Припаяйте провод, идущий от батареи-заглушки, к другой части разъема.
Провод от батареи тоже припаяйтеВот так должно получиться
Шаг 18. Чтобы запустить блок питания от компьютера без самого системника, замкните зеленый провод на черный — на землю. Это можно сделать перемычкой из обычной скрепки.
Замкните контакты скрепкой
Шаг 19. Блок питания готов к работе. Можно его включать. Лишние провода можно отрезать или смотать в пучок, чтобы не мешали.
Лишние провода можно отрезать. Не забудьте про изоляцию
Шаг 20. Проверьте работоспособность системы. В целом шуруповерт готов к работе от сети. А так как была изготовлена батарея-заглушка для такого подключения, то есть провода не были напрямую подключены к прибору, то при желании на такой шуруповерт можно купить новый аккумулятор и пользоваться и им, и этой системой.
Шуруповерт переделан и готов к работе
Профилактика неисправностей
Аккумуляторы сделаны из нескольких сложенных вместе элементов, которые приходят в неисправность не одновременно, а по частям. Для определения сломанной части батареи необходимо полностью её зарядить и дать отработать на полной мощности до разрядки. После чего, разобрать и измерить напряжение каждого отдельного элемента. Части, на которых напряжение будет отсутствовать или уступать другим элементам, необходимо полностью заменить. Ремонт осуществляется при помощи паяльного инструмента. Все элементы аккумуляторной батареи спаиваются той же проводной полосой, которой были соединены детали изначально.
В следующем видео показан пошаговый процесс ремонта прибора:

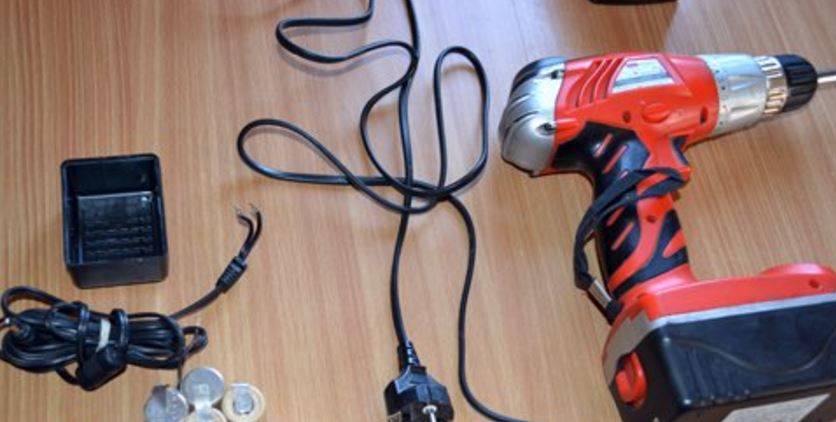

Сетевой блок питания для шуруповерта в корпусе от аккумулятора
Если ваш инструмент не слишком мощный – можно разместить блок питания в ручке или корпусе от испорченных аккумуляторов.

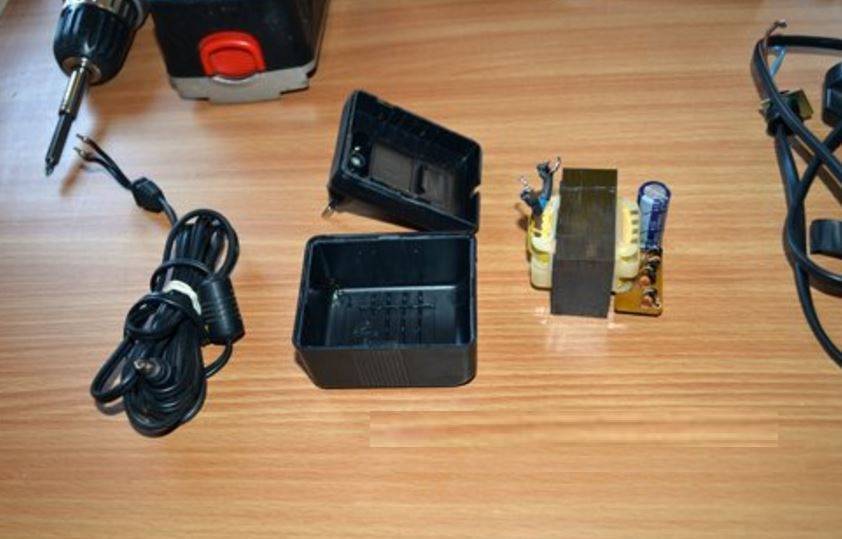

Встраиваем готовый блок питания. Для этого надо приобрести готовый блок с подходящими характеристиками и габаритами. На радиорынках такого добра достаточно. Берете с собой корпус, и отправляетесь на примерку. Когда искомый источник питания куплен – аккуратно отделяем его от корпуса.
Размещаем в коробке от аккумуляторных батарей шуруповерта. Все компоненты должны быть надежно закреплены. При необходимости удлиняем провода, соединяющие плату управления и трансформатор. Если схема во время работы коснется металлических частей трансформатора – произойдет короткое замыкание.
Поскольку место в корпусе позволяет – разнесите плату и трансформатор для лучшего охлаждения. Какой бы качественный блок питания вы не выбрали – нагрузка будет высокая, и возможен перегрев.
Не лишним будет закрепить на силовых управляющих микросхемах дополнительные радиаторы. Поработайте шуруповертом продолжительное время, отключите его от сети и потрогайте радиодетали на плате управления.
Вы сами поймете, какие элементы нуждаются в отводе тепла. В корпусе можно проделать отверстия для циркуляции воздуха.
Переделка блока питания своими руками не отнимет много времени, а стоимость приобретенного модуля несравнима с восстановлением работоспособности аккумулятора.
Самодельная схема питания. Если вы с паяльником на «ты» – этот материал пригодится в качестве инструкции. Схема реализована на доноре, в виде балласта к галогеновому прожектору мощностью 150W. Добавленные компоненты указаны на схеме цветными вставками.
Добавлен выходной трансформатор от старого блока питания компьютера, оттуда же взяты диоды Шоттки. Средняя точка вторичной обмотки находится между парой по 12 витков каждая. Поскольку данная схема не запускается без нагрузки – на выходе постоянно включена лампа накаливания мощностью 15W. Заодно реализована схема подсветки.

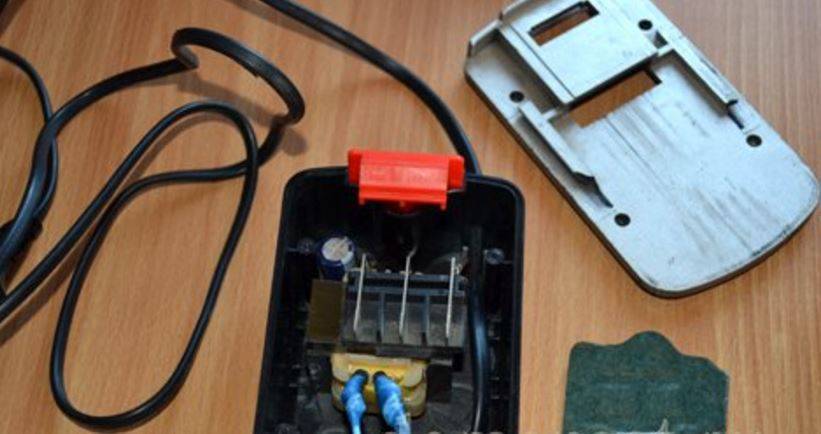

Блок питания легко уместился в корпусе аккумулятора.
Конструкция получилась настолько удачной и недорогой – что появилась идея поставить производство на поток. При обилии дешевых китайских шуруповертов спрос будет обеспечен.
В заключение смотрите видео переделки шуруповерта на сетевой с подборкой к нему блока питания.
Подключение шуруповёрта к зарядному устройству
Последовательность действий:
Припаять или прицепить зажимами «крокодил» к клеммам зарядного устройства два провода.
Разобрать старый аккумулятор и вынуть из него севшие элементы.
Разбор старого аккумулятора
Просверлить в корпусе аккумулятора отверстие для кабеля, продеть кабель в отверстие. Желательно уплотнить соединение изолентой или термоусадочной трубкой, чтобы провод не вырвался из корпуса.
Нужно продеть в корпус провод и закрепить в отверстии
-
Удалённые из аккумулятора элементы нарушат развесовку шуруповёрта — рука будет уставать. Чтобы восстановить баланс, в корпус следует поместить груз — это может быть плотное дерево или кусок резины.
Балласт в корпусе
Припаять кабель к клеммам бывшего аккумулятора, подключаемым к шуруповёрту.
Необходимо припаять провод к клеммам аккумулятора
Собрать корпус аккумулятора.
Установить крышку аккумулятора на место
- Остаётся испытать обновлённый инструмент в работе.
Монтаж готового блока питания в корпусе старого аккумулятора
Порядок действий:
Разобрать старый аккумулятор и вынуть из него неработающие элементы.
Нужно удалить из корпуса старые элементы
Установить блок питания в корпус аккумулятора. Подключить контакты высокого напряжения и клеммы низкого напряжения.
Блок питания в корпусе аккумулятора
Собрать и закрыть корпус аккумулятора.
Сборка корпуса
Установить аккумулятор в шуруповёрт.
В конце нужно установить аккумулятор на место
- Включить вилку блока питания в розетку и проверить обновлённый сетевой инструмент в работе.
Самодельный блок питания
Пошаговая инструкция:
Разобрать корпус старого аккумулятора, вынуть из него севшие батареи.
Сначала потребуется вытащить батареи из корпуса аккумулятора
Установить элементы электрической схемы блока питания на монтажную плату, припаять контакты.
Нужно собрать плату блока питания
Установить собранную плату в корпус. Проверить тестером наличие напряжения на выходе.
Блок питания в корпусе
Подключить провода низкого напряжения к клеммам старого аккумулятора. Собрать корпус.
Останется только собрать корпус аккумулятора
Подключить шуруповёрт к электрической сети и проверить его работу.
Подключение к внешнему блоку питания
Что делать:
Разобрать шуруповёрт и найти внутри провода питания мотора. Установить в корпус разъём для источника питания и припаять провода к разъёму. Закрепить провода термоклеем.
Нужно найти провода питания шуруповёрта
Подобрать подходящий блок питания, например, от ноутбука. Подобрать к нему переходник для разъёма низкого напряжения.
Блок питания ноутбука
- Подключить шуруповёрт к новому блоку питания и проверить его работу.
Подключение к блоку питания от компьютера
Инструкция:
Найти или купить блок питания от компьютера, мощностью не менее 300 Вт.
Необходимо подобрать компьютерный блок питания
Разобрать корпус шуруповёрта. Найти внутри провода питания двигателя. Припаять к проводам разъёмы для компьютерного блока питания.
Далее разобрать шуруповёрт и найти провода питания
Вывести из корпуса разъёмы для подключения компьютерного блока питания.
Разъёмы питания
Подключить шуруповёрт к новому блоку питания.
После подключить шуруповёрт к блоку питания
- Включить блок питания в сеть и проверить работу прибора.
Техника безопасности
Место для работы при переделке устройства должно быть достаточно освещенным. Наиболее эффективны лампы дневного освещения или светодиодные одновременно с дневным светом, падающим из окна слева. Блики или прямое попадание света в глаза нужно исключить.
Чтобы избежать удара электрическим током, лучше беречься от контакта с заземленными предметами, это батареи отопления, газовые плиты. Рабочий стол, стул, пол не должны иметь токопроводящих поверхностей.
При работе с радиодеталями нужно проверять отсутствие на них напряжения, для этого подойдет индикаторная отвертка. После отключения от электропитания нужно снять заряд с конденсаторов цепей. Заряд снимать, например, вольтметром.
Подключение оборудования производить только после проверки прочности соединений. Проверять лучше не только визуально, но и механически.
Рабочее место должно быть проветриваемым или снабжено вытяжкой.
Варианты, как сделать + (Видео)
Если же в негодность пришел и блок питания, то не стоит огорчаться, так как имеются другие варианты, как запитать шуруповерт:
1. Блок питания от ПК
Питанием для шуруповерта может послужить блок от ПК, которые найти гораздо проще, нежели новую аккумуляторную батарею для прибора. Преимуществом блока питания от ПК является тот факт, что на выходе удается получать различные величины силы тока, что считается очень важным.
В конструкции блока питания от ПК имеется кулер, обеспечивающий охлаждение трансформатора и составляющих элементов, поэтому сразу можно отметить, что такой вид питания является долговечным, и в ближайшие несколько лет вы забудете о проблемах с шуруповертом.
2. Старая инверторная сварка
Запитать шуруповерт можно с помощью старой инверторной сварки, но при этом потребуются навыки владения теорией электротехники. Ведь при этом обязательно нужно добавить вторичную катушку трансформатора, что даст возможность получить на выходе вполне пригодный ток для питания электромотора прибора. Поэтому прежде чем подключать шуруповерт к сварочному аппарату, необходимо измерить на выходе ток и напряжение, которые должны соответствовать значениям прибора.
3. Автомобильный аккумулятор
Последний вариант — это автоаккумулятор, который можно подсоединить к шуруповерту и использовать его в местах, где невозможно получить питание 220 Вольт. Недостатком такого устройства является то, что долго работать шуруповертом не получится, так как автомобильный источник питания быстро разряжается. Поэтому если штатный ибп шуруповерта отказывается функционировать, что бывает очень часто, то не стоит спешить избавляться от прибора, достаточно уделить несколько часов времени и устройство будет работать еще лучше, чем с батарейкой.
Переделка электронного трансформатора
Неплохой и достаточно компактный блок питания можно сделать из так называемого электронного трансформатора (ЭТ), предназначенного для питания низковольтных галогенных ламп.
Но чтобы использовать трансформатор совместно с шуруповёртом, его (блок) необходимо доработать. Взглянем на классическую схему простейшего ЭТ.
Это простейший импульсный понижающий источник питания, собранный по двухтактной схеме. Выходное напряжение снимается со вторичной обмотки выходного трансформатора. Схема, приведённая на рисунке, конечно, не единственная. Есть приборы проще, есть сложнее. Есть со стабилизацией выходного напряжения, системой плавного пуска и защитой от короткого замыкания. Но то, что нас интересует, является неизменной частью любого электронного трансформатора. Так, в чем трудность?
Проблема заключается в том, что выходное напряжение подобных БП переменное с частотой десятки килогерц, да ещё и промодулированное частотой 50 Гц. Оно годится для питания ламп накаливания, но не подходит для шуруповёрта. Значит, его нужно выпрямить и сгладить. Для этого используем диод VD1 и два сглаживающих конденсатора — С1 и С2, подключив их по схеме, приведённой ниже.
Лампа Н1 служит нагрузочной, когда шуруповёрт отключён. Она необходима для старта преобразователя — без нагрузки он просто не запустится. Высоковольтный электролитический конденсатор можно взять из БП для компьютера или любого другого устройства, скажем, из телевизора с импульсным блоком питания. Он находится в корпусе электронного трансформатора. Диод и конденсатор помещают в корпус инструмента, а лампу устанавливают так, чтобы она ещё и рабочее место освещала — убила, как говорится, сразу двух зайцев. Такая лампа будет много удобнее штатной подсветки, которая включается только вместе с инструментом. Вслепую целишься в темноте, потом запускаешь шуруповёрт и смотришь, куда попал.
Диод КД2960 представляет собой быстродействующий выпрямительный диод, рассчитанный на ток 20 А и выдерживающий обратное напряжение 1200 В. Его зарубежный аналог — 20ETS12. Заменить этот диод обычным выпрямительным не получится — у него слишком низкое быстродействие, и на частоте в десятки килогерц он будет больше греться, чем выпрямлять.
Но замена есть. Вполне подходит диод Шоттки, выдерживающий ток 15–20 А и обратное напряжение не ниже 25 В. Найти такие диоды можно в блоках питания ПК. Там они служат для этих же целей. Диод, конечно, нужно поставить на теплоотвод.
Лампочка миниатюрная. Её можно найти в советских новогодних гирляндах или использовать две на 6,3 В, включённые последовательно. Собираем выпрямитель, размещаем его в корпусе инструмента, выводим через проделанное отверстие провода, подпаиваем одну часть разъёма. Вторую подпаиваем к проводам от трансформатора — и доработка закончена. Поскольку напряжение на выходе электронного трансформатора переменное, полярность подключения проводов от ЭТ к выпрямителю можно не соблюдать.
Как указывалось выше, существуют трансформаторы, обеспечивающие плавный пуск галогенных ламп. Подойдут ли они нам? Вполне. Как только мы подключим ЭТ к сети, он запустится и в течение 1–3 секунд выйдет на рабочий режим — это будет хорошо заметно по плавному разгоранию лампы Н1. После этого инструментом можно пользоваться без проблем.
Советы по использованию
Эксперты изменения шуруповертов, которые с легкостью справляются с установленной задачей, советуют начинающим следовать определенным правилам:
- Сетевой шуруповерт в состоянии функционировать несколько часов подряд, поэтому давайте ему пятиминутные передышки для предохранения от перегрузок.
- Провод должен крепиться в области локтя для предотвращения помех при работе.
- Блок питания систематически надо чистить от пыли и грязи.
- Аккумулятор (новый) предусмотрен заземлением.
- Не рекомендовано употреблять большое количество удлинителей.
- Не применять шуруповерт при высотных работах (начиная от двух метров и выше).
Следование данным советам поможет сохранить инструмент в рабочем состоянии и продлит его срок эксплуатации.
С этим читают
- Как рассчитать блок питания для светодиодной ленты
- Какими бывают размеры блок-хауса?
- Источники бесперебойного питания для отопительных котлов любого типа
- Как клеить стеклохолст правильно?
- Демонтаж кондиционера своими руками
- Как с помощью болгарки резать металл
- Инструкция по установке светодиодной ленты на потолке
- Виды и подключение rgb-контроллера для светодиодной ленты
- Смазка для перфоратора: для чего нужно смазывать инструмент
- Делаем стойку для дрели своими руками: инструкция, чертежи, видео
Способы решения проблемы
Такой инструмент, как шуруповерт, хотя и является самым популярным, но все-таки не каждый домашний мастер пользуется ним ежедневно. С каждым днем батарея подлежит самопроизвольному разряжению, в результате чего разрушаются внутренняя конструкция изделия.
После того, как батарея не держит нескольких минут, возникает вопрос, что же теперь делать с шуруповертом? Можно купить новую батарею, но для начала ее следует отыскать, ведь найти в точности такую конструкцию питающего элемента можно только у официальных дилеров. Второй вариант — выбросить шуруповерт и купить новый, стоимость которого равняется не менее 2-3 тысяч рублей (это изделие среднего качества). Третий вариант является самым простым, но в тотчас, он требует приложения усилий — осуществить переделку изделия под питание от переменного напряжения.
Преимуществами последнего варианта являются следующие факторы:
- Отсутствие необходимости постоянного подзаряда батареи, что очень напрягает во время рабочего процесса;
- Теперь шуруповерт можно хранить сколько угодно, не думая о том, что батарея с каждым днем самопроизвольно разряжается;
- Постоянный крутящий момент, который будет обеспечивать напряжение от электросети.
Среди всех преимуществ останется только один недостаток, который обусловлен необходимостью подключения устройства к розетке, поэтому изделие во время работы должно быть привязано к электрической сети.
Стратегия при переделке питания
Задумавшись о переделке, мастер должен составить план будущих действий. В таблице 1 показаны варианты, как из аккумуляторного шуруповерта сделать сетевой.
Таблица 1: Варианты создания внешнего питания инструмента
Организация способа питания шуруповерта
Преимущества
Недостатки
Использовать имеющееся зарядное устройство для питания шуруповерта. Оно расположено за пределами инструмента.
+ Потребуется удалить аккумуляторы, а потом присоединить зарядное устройство к проводам внутри изделия.
+ Нет необходимости приобретать дополнительное комплектное изделие.
+ Напряжение питания соответствует инструменту.
+ Устройство самого инструмента практически не меняется.
— Зарядное устройство при работе заметно греется, так как рабочий ток нестабильный. Возможны перегрузки.
— Часто ощущается нехватка мощности.
— Зарядка располагается отдельно
Приходится постоянно обращать на нее внимание, чтобы не наступить при работе.
Блок питания устанавливается внутри корпуса аккумуляторного блока.
+ Переделка коснется только переносу внешнего источника питания внутрь блока для аккумуляторов.
+ Задача упрощается многократно. Многие считают такой способ решения довольно интересным
Снаружи останется только провод, соединяемый в электрическую сеть 220 В.
+ Потери мощности на низковольтной сети сведены к минимуму. Длина проводов внутри минимальная.
+ Нет вмешательства в конструкцию шуруповерта.
— Нужно подобрать компактный блок питания, способный обеспечить мощность на 300…600 Вт.
— При работе будет ощущаться перегрев. Поэтому необходимо работать с перерывами. Возможно, потребуются отверстия для вентиляции.
Изготовить самостоятельно блок питания на 500…600 Вт и установить его внутри корпуса аккумуляторов. В этом случае можно не ограничиваться одним значением напряжения, а изготовить устройство с выходом 12, 14, 18 Вольт.
+ Вместо аккумуляторного будет изготовлено сетевое устройство, которое сможет эксплуатироваться в течение длительного времени.
+ Потери мощности минимальные. Провода низкого напряжения короткие.
+ Отличное инженерное решение.
+ Основная электрическая часть не подлежит изменению.
— Потребуется подобрать детали для изготовления нового блока питания.
— Нужно иметь опыт выполнения подобных работ.
Установить наружный блок питания от сети требуемой мощности.
+ Переделка не отличается большой сложностью.
— Возникнет необходимость произвести разборку шуруповерта, чтобы присоединиться к внутренним проводам.
— Блок питания будет располагаться снаружи. При монтажных и строительных работах придется часто обращать внимание на место, где он расположен в настоящий момент.
— Придется покупать подходящий блок питания.
Использовать готовый блок питания для компьютера
+ Небольшая переделка, которую сумеет выполнить даже начинающий мастер.
+ Блок питания от компьютера можно найти или недорого приобрести.
+ Потребуется найти устройство, рассчитанное на мощность более 300 Вт.
— Возникнет необходимость произвести разборку шуруповерта, чтобы присоединиться к внутренним проводам.
— Блок питания будет располагаться снаружи. При монтажных и строительных работах придется часто обращать внимание на место, где он расположен в настоящий момент.
— Придется покупать подходящий блок питания.
Использовать для работы автомобильный аккумулятор
+ Потребуется только переделка на входе к управлению шуруповертом.
+ Аккумулятор от авто найти несложно. Для использования в теплом помещении можно применять устройство с пониженной емкостью.
— Придется разобрать шуруповерт и выполнить пайку всех соединений.
— Аккумулятор будет располагаться в помещении, его придется носить, а масса довольно большая.
