Как переделать аккумуляторный шуруповерт

Как переделать своими руками

Для того чтобы шуруповерт работал от сети с напряжением 220 Вольт, необходимо соорудить блок питания, выдающий на выходе 12, 14, 16 или 18 Вольт в зависимости от модели инструмента. При помощи имеющегося корпуса аккумуляторного зарядного устройства можно сделать сетевую зарядку, выполняя действия в следующей последовательности.

  • Определить размеры корпуса. Сетевой блок нужно сделать такого размера, чтобы он поместился внутрь.
  • Малогабаритные источники обычно помещаются в корпус самого шуруповерта. Для этого требуется разобрать аккумулятор и вынуть все внутренности. В зависимости от модели инструмента корпус бывает разборным либо склеенным. В последнем варианте придется ножом вскрыть инструмент по шву.
  • С помощью маркировки определяем напряжение и силу тока. Как правило, производители не указывают последний параметр, но вместо него присутствует такой, как мощность, или полная электронагрузка, выраженная в Ваттах. В этом случае сила тока будет равна частному от деления мощности на электрическое напряжение.
  • На следующем этапе к контактам зарядного аппарата нужно припаять электропровод. Поскольку клеммы обычно изготовлены из латуни, а жилы сделаны из меди, выполнить эту задачу сложно. Для их соединения применяют специальную кислоту, которой обрабатывают латунную поверхность перед пайкой.
  • Обратные концы провода соединяются с выходом из батареи. Важным моментом является соблюдение полярности.

Чтобы блок питания работал правильно, следует подключить кабель с выполнением всех правил:

  • в конструкции делается отверстие, чтобы завести туда провод;
  • фиксация кабеля внутри корпуса осуществляется с помощью изоленты.

Конечно, было бы проще подключиться к сети напрямую с помощью вилки и розетки. Однако в этом случае устройство откажется работать. Во-первых, потому что рассчитано на постоянное небольшое напряжение, а в сети переменное и большое. Во-вторых, так безопаснее. Необходимы элементы для электрической цепи (диоды, резисторы и т. п.) можно покупать, а можно заимствовать из ненужных бытовых приборов, например, из энергосберегающей лампы. Бывает, что блок питания целесообразнее сделать полностью своими руками, а иногда лучше купить готовый.

Самодельный блок

Самый простой способ собрать зарядное устройство – использовать корпус от родного аккумулятора, который пришел в негодность. В этом случае для внутреннего наполнения пригодятся либо китайский блок питания на 24 Вольта, либо какие-то готовые БП, либо источник питания собственной сборки. Начало любой модернизации – электрическая схема. Ее необязательно чертить по всем правилам, достаточно от руки изобразить последовательность подключения деталей. Это позволит выявить ряд элементов, необходимых для работы, а также поможет избежать ошибок.

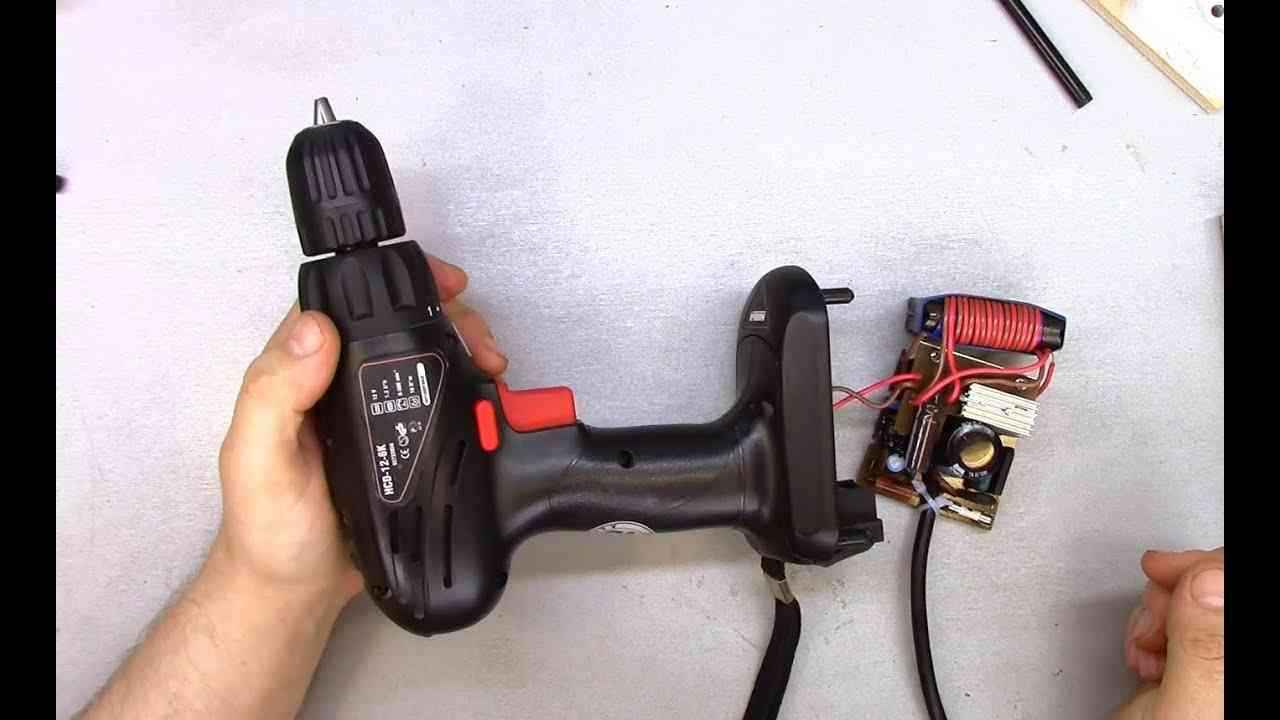

Переделка покупных блоков

Аналогично китайскому устройству можно встроить в аккумуляторную коробку и другие готовые источники питания. Их можно приобрести в любом магазине радиодеталей

Важно, чтобы выбранная модель была рассчитана на работу с сетью в 220 Вольт и имела подходящее рабочее напряжение на выходе. Модернизация в этом случае будет осуществляться следующим образом

  • Сначала разбирают купленное устройство.
  • Далее переделывают конструкцию под необходимые параметры аналогично реконструкции китайского источника питания, описанного выше. Перепаивают сопротивление, добавляют резисторы или диоды.
  • Длину соединительных проводов следует выбирать исходя из габаритов аккумуляторного отделения электроинструмента.
  • Тщательно изолируют спаянные места.
  • Плату лучше оборудовать радиатором для охлаждения.
  • Трансформатор целесообразнее разместить отдельно.
  • Собранную схему монтируют внутри аккумуляторного отсека и фиксируют. Для надежности плату можно приклеить.
  • Присоединяют электрический кабель с учетом полярности. Все токопроводящие детали следует изолировать, дабы избежать короткого замыкания.
  • В корпусе необходимо просверлить несколько отверстий. Одно – под выход электрокабеля, другие – для отведения горячего воздуха, чтобы обеспечить циркуляцию и уменьшить степень нагревания шуруповерта во время работы.
  • По завершении работы проверяют функционирование прибора.

Переделка аккумуляторного шуруповёрта

Собственно, к переделке.

Так как у меня был полностью готовый блок питания с достаточной длиной провода (1,8 метра), я решил его не наращивать и не пытаться перенести блок в корпус аккумулятора, как планировал изначально. Ухудшать неплохую развесовку ПРОРАБА тоже не хотелось, потому принял решение оставить аккумулятор как есть, просто заведя в него проводное питание. Получилось как нельзя лучше:

  1. Сетевое питание шуруповёрта;
  2. Отличная балансировка — с тяжёлым «низом»;
  3. Возможность отсоединить «сетевой» аккумулятор и подключить свежий.

Пожалуй, создание такого «сетевого» аккумулятора — перспективная мысль и на более промышленных объёмах, как резерв для набора аккумуляторного инструмента.

Далее превращаю свой рассказ из записи о том, как готовился я, в инструкцию для людей, которые только планируют превратить свой аккумуляторный шуруповёрт в сетевой.

Подготовка блока питания

Первый шаг — подготовка блока питания от ноутбука. Вся подготовка состоит в том, чтобы удалить штекер, который подходит к ноутбуку и подготовить провода к пайке.

  1. Отрезаем штекер, но не выбрасываем — на нём мягкая пластиковая облатка, которая нам ещё пригодится.
  2. С помощью ножа зачищаем от внешней изоляции ~5 сантиметров провода;
  3. В большинстве своём эти кабели имеют вид, когда один провод в виде «облатки», волосками охватывает внутренний. Этот «внешний» провод аккуратно отделяем и закручиваем, превращая в нормальный;
  4. Такую конструкцию не грех и изолировать — в дело вступает изолента.

После изоляции проводов подготовка блока питания закончена, приступаем к аккумулятору.

Подготовка аккумулятора

С аккумулятором работы чуть больше.

  1. Снимаем с шуруповёрта, раскручиваем корпус;
  2. Убираем все механические части. Видим банки аккумулятора, удерживаемые вместе (привет китайцам) скотчем. Вынимаем банки из аккумулятора;
  3. Откусываем два контакта и снимаем верхнюю банку, на которой держится клемма аккумулятора — далее все операции будем производить с ней, а остальной блок банок оставляем как балласт. На клемме уже припаян один провод, добавляем второй и обматываем для надёжности изолентой;
  4. Готовим корпус: сверлим в нём дыру радиусом чуть меньшим, чем доступная нам облатка от срезанного штекера на блоке питания.

На этом подготовки закончены. У нас имеется:

  1. Корпус аккумулятора с дыркой;
  2. Банка аккумулятора с клеммой и двумя выходящими проводами от неё;
  3. Провод блока питания со стопорной облаткой и двумя изолированными проводами.

Пора собирать.

Пайка и упаковка

Начинаем собирать то, что подготовили.

  1. Ставим паяльник греться, а пока заводим в отверстие корпуса аккумулятора провод от блока питания. На фото я дополнительно положил одну из банок так, чтобы она поддерживала провод и не давала ему провиснуть, а за компанию — улучшала балансировку корпуса;
  2. Устанавливаем банку примерно на место, где она будет стоять, и примеряем провода. После примерки в удобном положении (провод можно протянуть сквозь корпус подальше) начинаем пайку. Не забываем, что ток у нас постоянный, и следует проверить полярность перед соединением проводов;
  3. Припаиваем оба провода и изолируем места пайки изолентой;
  4. Устанавливаем банку с клеммой на её место, размещаем провода внутри так, чтобы можно было собрать корпус полностью;
  5. Отрезанный кусочек облатки штекера туго вгоняем в отверстие в корпусе аккумулятора, чтобы зафиксировать провод в нём;
  6. Собираем корпус аккумулятора.

Кстати, перед пайкой можно проверить работоспособность всей системы. Я, к примеру, зажал провода обычными прищепками (работа ведь бытовая, не DIY в готовой мастерской какой-нибудь) и подключил верхнюю часть корпуса аккумулятора к шуруповёрту.

На этом наша работа закончена, можно проверять изделие и хвалиться всем, какой хороший сетевой шуруповёрт получился из аккумуляторного.

Используя зарядку от ноутбука

миф способ востребует от вас на уровне кинотеатра технических познаний. Если появилась потребность переработать шуруповёрт в сетевой, для вас сумеет посодействовать ненадобная зарядка от ноутбука, потому что она имеет идентичные свойства и без усилий найдётся во всяком доме. Сначала нужно поглядеть, какое выходное напряжение у зарядки. Подходят зарядные устройства на 12–19В.

Будет нужно доработать аккумуляторный блок, для этой цели необходимо его разобрать и достать оттуда сломавшиеся аккумуляторы автомобильные.

  1. Взять зарядку от ноутбука.
  2. Отрезать разъём и зачистить провода от изоляции.
  3. Взять оголённые провода и припаять их. Если нет таковой способности, примотать их изолентой.
  4. Сделать в корпусе отверстие для провода и собрать конструкцию.

Сетевые шуруповёрты Россия .

Очень обычная переделка шуруповерта 14,4В на питание от сети 220В, с применением блока питания от старенького ноутбука.

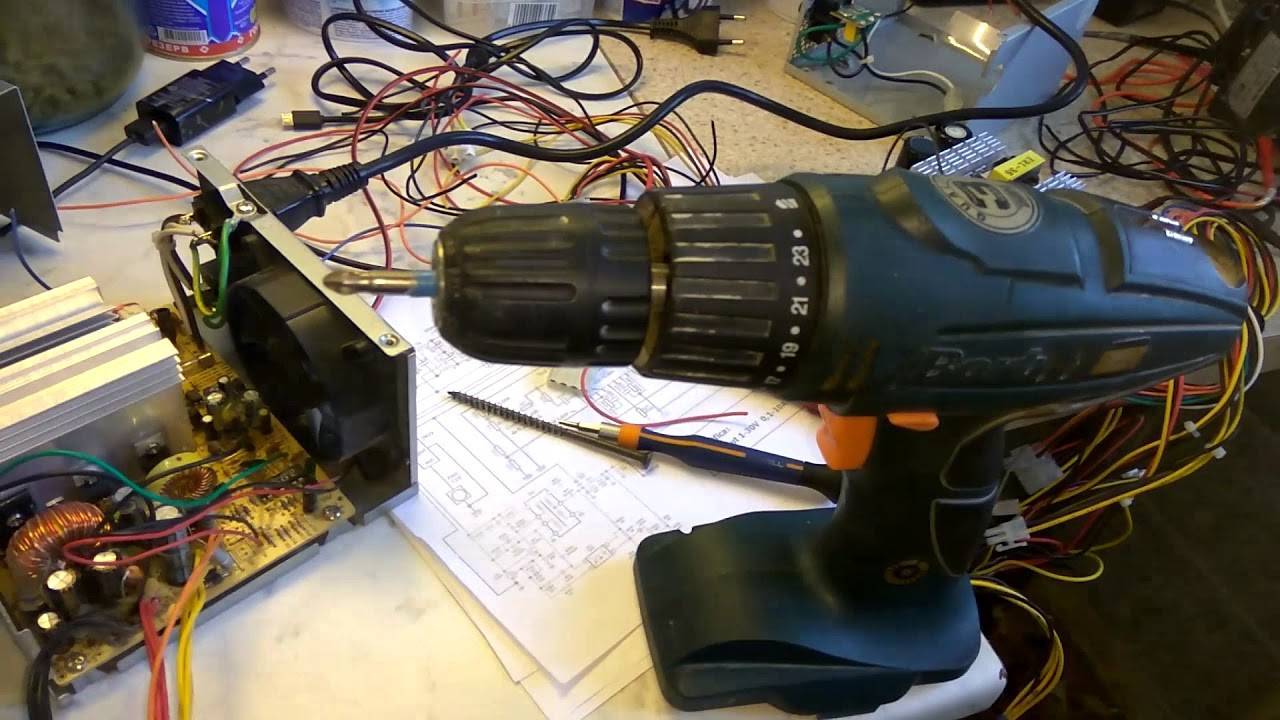

Задействовав наружный блок питания от компьютера

Что же понадобится, необходимо блок питания «АТ» формата. Полностью возможно, что вы найдёте его у себя дома, однако можно и без усилий приобрести старенькый работающий блок питания на любом радиорынке. Его цена навряд ли будет велика

Важно держать в голове, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А

Деяния по переделке последующие:

  1. Раскрутить корпус блока питания. Под корпусом видно вентилятор, плату и огромное количество проводов, которые идут от платы к разъёмам.
  2. Требуется снять защиту от включения. Для этой цели вам нужно отыскать на большенном квадратном разъёме зелёный провод.
  3. Соединить зелёный провод с хоть каким чёрным проводом из этого же разъёма. Для удобства есть вариант обрезать его покороче и бросить снутри корпуса. При необходимости, применяют перемычку из малеханького куска провода.
  1. Обрезать ненадобные провода, оставив жёлтый и чёрный.
  2. Используя кусочек провода как удлинитель, чтоб блок питания во время работы мог находиться в комфортном месте, припаиваем его к жёлтому и к чёрному проводам
  3. Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, так же как и в предшествующей аннотации.

Используя аккумулятор автомобильный

Принцип таковой переделки не отличается от метода с применением зарядки от ноутбука. Благодаря сегодняшним тенденциям на малогабаритные импульсные зарядки, линейные аналоговые приборы неавтоматизированные покупают на авторынке по очень симпатичной стоимости.

Если напряжение на аккуме изменяется плавным образом, то он подойдёт к полностью хоть какому шуруповёрту, и переделка такового инструмента делается так:

  1. Для подключения шуруповёрта к авто аккуму следует использовать дешевые провода с малым сечением, подходят авто провода для прикуривания.
  2. На всех сторонах каждого из проводов отрезать так именуемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.

Взяв китайскую плату блока питания

Что же понадобится, речь идёт о блоке питания с выходным напряжением 24 В и наибольшим током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В или 18 В, потому поначалу придётся снизить напряжение до применимого уровня.

Чтоб поменять выходное напряжение, необходимо внести доработку в цепь связи с клиентами. За выходное напряжение отвечает резистор под позицией R10. Его номинал 2320 Ом. Заместо этого резистора установим подстроечный резистор, таким макаром появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.

  1. Выпаять неизменный резистор.

Если аккумулятор неисправен: как сделать адаптер для шуруповёрта?

Встречаются два метода сделать адаптер: использовать старенькый аккумуляторный блок, в нём уже есть разъём который подойдёт под шуруповёрт, либо подсоединить провода впрямую в рукоять.

Подключив старенькый аккумуляторный блок

Подключение старенького блока производится так:

  1. Прежде всего будет нужно разобрать аккумуляторный блок, для этой цели вам открутить винты как показано на рисунке.

Подсоединяя провода впрямую

Подсоединение проводов впрямую к шуруповёрту производится так:

  1. Чтоб подсоединить провода впрямую, необходимо первым делом разобрать шуруповёрт, другими словами открутить болты, скрепляющие две половинки корпуса.

Поздравляем! Сейчас, когда вы узнали, как переработать шуруповёрт в сетевой, вы можете с легкость применить эти познания практически. И непринципиально, заряжен ваш шуруповёрт либо нет. Не придётся думать о том, как хватит батареи. Фортуны для вас в переделке!

Стратегия при переделке питания

Задумавшись о переделке, мастер должен составить план будущих действий. В таблице 1 показаны варианты, как из аккумуляторного шуруповерта сделать сетевой.

Таблица 1: Варианты создания внешнего питания инструмента

Организация способа питания шуруповерта Преимущества Недостатки Использовать имеющееся зарядное устройство для питания шуруповерта. Оно расположено за пределами инструмента. + Потребуется удалить аккумуляторы, а потом присоединить зарядное устройство к проводам внутри изделия. + Нет необходимости приобретать дополнительное комплектное изделие. + Напряжение питания соответствует инструменту. + Устройство самого инструмента практически не меняется. – Зарядное устройство при работе заметно греется, так как рабочий ток нестабильный. Возможны перегрузки. – Часто ощущается нехватка мощности. – Зарядка располагается отдельно

Приходится постоянно обращать на нее внимание, чтобы не наступить при работе. Блок питания устанавливается внутри корпуса аккумуляторного блока

+ Переделка коснется только переносу внешнего источника питания внутрь блока для аккумуляторов. + Задача упрощается многократно

Многие считают такой способ решения довольно интересным. Снаружи останется только провод, соединяемый в электрическую сеть 220 В. + Потери мощности на низковольтной сети сведены к минимуму. Длина проводов внутри минимальная. + Нет вмешательства в конструкцию шуруповерта. – Нужно подобрать компактный блок питания, способный обеспечить мощность на 300…600 Вт. – При работе будет ощущаться перегрев. Поэтому необходимо работать с перерывами. Возможно, потребуются отверстия для вентиляции. Изготовить самостоятельно блок питания на 500…600 Вт и установить его внутри корпуса аккумуляторов. В этом случае можно не ограничиваться одним значением напряжения, а изготовить устройство с выходом 12, 14, 18 Вольт. + Вместо аккумуляторного будет изготовлено сетевое устройство, которое сможет эксплуатироваться в течение длительного времени. + Потери мощности минимальные. Провода низкого напряжения короткие. + Отличное инженерное решение. + Основная электрическая часть не подлежит изменению. – Потребуется подобрать детали для изготовления нового блока питания. – Нужно иметь опыт выполнения подобных работ. Установить наружный блок питания от сети требуемой мощности. + Переделка не отличается большой сложностью. – Возникнет необходимость произвести разборку шуруповерта, чтобы присоединиться к внутренним проводам. – Блок питания будет располагаться снаружи

При монтажных и строительных работах придется часто обращать внимание на место, где он расположен в настоящий момент. – Придется покупать подходящий блок питания

Использовать готовый блок питания для компьютера + Небольшая переделка, которую сумеет выполнить даже начинающий мастер. + Блок питания от компьютера можно найти или недорого приобрести. + Потребуется найти устройство, рассчитанное на мощность более 300 Вт. – Возникнет необходимость произвести разборку шуруповерта, чтобы присоединиться к внутренним проводам. – Блок питания будет располагаться снаружи. При монтажных и строительных работах придется часто обращать внимание на место, где он расположен в настоящий момент. – Придется покупать подходящий блок питания. Использовать для работы автомобильный аккумулятор + Потребуется только переделка на входе к управлению шуруповертом. + Аккумулятор от авто найти несложно. Для использования в теплом помещении можно применять устройство с пониженной емкостью. – Придется разобрать шуруповерт и выполнить пайку всех соединений. – Аккумулятор будет располагаться в помещении, его придется носить, а масса довольно большая.

Бп для шуруповерта своими руками

Для того, чтобы выполнить переделку аккумуляторного шуруповерта в сетевой, нужно сначала сделать понижающий трансформатор. Его делают на основе того, который использовался в телевизорах старых моделей. При питании шуруповерта от электронного трансформатора последний должен быть рассчитан на мощность, равную 160 Вт. Для того, чтобы приготовить такой, который необходим для шуруповёрта, нужно выполнить следующее:

  1. Приготовленный трансформатор необходимо разобрать.
  2. Вторичную обмотку требуется убрать полностью.
  3. Намотать необходимо десять витков.
  4. Теперь трансформатор готов, осталось его собрать.
  5. Далее нужно провести измерения. Теперь его подключают к сети и замеряют напряжение, полученное на вторичной обмотке. Теперь количество витков, которое в данном случае равно десяти, делят на измеренное сейчас напряжение. Производят умножение полученной величины на требуемое для инструмента напряжение и получают количество необходимых витков.
  6. Теперь отключив трансформатор от сети, его снова разбирают и наматывают нужное количество витков. Затем его нужно собрать.

Для намотки берут провод, сечение которого равно 1 кв. мм.

После того, как ток пройдёт через трансформатор, на выходе будет переменное напряжение. Схема блока питания для шуруповерта предусматривает, что для того, чтобы из него получить постоянное, потребуется сделать диодный мост. Его изготавливают с использованием диодов на радиаторах, рассчитанных на 20 В и 10 А.

Сделанный таким образом преобразователь помещают в корпус. На его выходе будет получено напряжение, которое необходимо для работы шуруповёрта. На входе будет напряжение сети 220 В.

Провода, идущие от БП, подсоединяют к контактам, через которые происходит питание инструмента.

Такой блок питания для шуруповерта от сети обычно монтируют в корпусе, где ранее был аккумуляторный элемент питания.

Техника безопасности

Место для работы при переделке устройства должно быть достаточно освещенным. Наиболее эффективны лампы дневного освещения или светодиодные одновременно с дневным светом, падающим из окна слева. Блики или прямое попадание света в глаза нужно исключить.

Чтобы избежать удара электрическим током, лучше беречься от контакта с заземленными предметами, это батареи отопления, газовые плиты. Рабочий стол, стул, пол не должны иметь токопроводящих поверхностей.

При работе с радиодеталями нужно проверять отсутствие на них напряжения, для этого подойдет индикаторная отвертка. После отключения от электропитания нужно снять заряд с конденсаторов цепей. Заряд снимать, например, вольтметром.

Подключение оборудования производить только после проверки прочности соединений. Проверять лучше не только визуально, но и механически.

Рабочее место должно быть проветриваемым или снабжено вытяжкой.

  • https://amperof.ru/elektropribory/peredelka-shurupoverta-pitanie-ot-seti.html
  • https://metmastanki.ru/peredelat-akkumulyatornyy-shurupovert-v-setevoy
  • https://100uslug.com/neskolko-sposobov-peredelat-akkumulyatornyj-shurupovyort-v-setevoj/
  • https://kraska.guru/instrumenty/elektro/kak-perevesti-akkumulyatornyj-shurupovert-na-pitanie-ot-seti.html
  • https://tehnika.expert/dlya-remonta/shurupovert/peredelka-akkumuljatornogo-na-setevoj.html
  • https://tool-and-tools.ru/dreli-i-shurupoverty/peredelyvaem-shurupovert-na-setevoj.html
  • https://100uslug.com/kak-sdelat-shurupovyort-napryamuyu-ot-zaryadki/
  • https://CleverDIY.ru/kak-sdelat-shurupovert-ot-seti-svoimi-rukami
  • https://DomZastroika.ru/instrumenty/kak-peredelat-akkumuljatornyj-shurupovert.html
  • https://intehstroy-spb.ru/elektroinstrument/peredelka-shurupoverta-na-pitanie-ot-seti.html
  • https://my-class.ru/kak-podklyuchit-shurupovert-napryamuyu-k-yego-zaryadnomu-ustroystvu/
  • https://morflot.su/podkljuchenie-shurupoverta-k-zarjadnomu-ustrojstvu/
  • https://m-strana.ru/articles/peredelka-shurupoverta-na-pitanie-ot-seti/
  • https://MegaBattery.ru/articles/info/zaryadnye-ustrojstva-shurupovertov/mozhno-li-podklyuchit-shurupovert-napryamuyu-k-zaryadke/

Размещение гнезда на рукоятке шуруповёрта, первичная проверка работоспособности инструмента

После того, как гнездо припаяно, можно произвести первоначальную проверку. Но стоит внимательно осмотреть получившиеся соединения – нигде оголённые контакты не должны замыкаться. В противном случае, велика вероятность того, что сгорит и блок питания, и батарея. Подключив штекер к шуруповёрту (батарея пока не устанавливается) и подав питание на адаптер, нажимаем на кнопку. Шуруповёрт должен заработать. Если всё в порядке, можно отключить блок питания от электроинструмента и продолжить работу.

При помощи всё того же канцелярского ножа в обеих половинках корпуса на рукоятке делаются углубления. В итоге, после сборки корпуса, в этом месте должно образоваться отверстие, в котором расположится само гнездо. В зависимости от модели и формы шуруповёрта, может понадобиться дополнительная фиксация соединительного элемента. Для этого можно использовать термопистолет с полиэтиленовым стержнем либо двусторонний скотч. В некоторых случаях (как это получилось в моём) можно обойтись без дополнительного крепления – гнездо встало плотно, его шевеления при включении/выключении штекера не наблюдалось.

Краем уха слышал мнение, что закрепить гнездо можно при помощи эпоксидного клея, однако позволю себе упомянуть – он сохнет достаточно долго. Если «посадить» соединитель на него, придётся ждать около суток, прежде чем можно будет пользоваться шуруповёртом от сети.

Размещаем гнездо в рукоятке шуруповёрта и, при необходимости, фиксируем его

В чем проблема?

При самопроизвольной разрядке аккумуляторных батарей происходит необратимый процесс разрушения их элементов. Ремонту такие батареи уже не подлежат. Второй отрицательный момент заключается еще и в том, что купить новый аккумулятор для шуруповерта очень проблематично: в наличии они бывают только у официальных представителей фирм, производящих данные устройства.

Стоимость батареи всегда очень внушительна. Отсюда и возникает проблема выбора: покупать новую батарею или купить новый шуруповерт (не намного дороже обойдется). Можно придать вашему устройству иной статус, обеспечив ему питание от электрической сети. Такой вариант видится наиболее перспективным. Вы сразу получаете несколько преимуществ:

Схема устройства сетевого шуруповерта.

  1. Заряжать аккумулятор для шуруповерта не придется, поэтому сократится время вынужденных простоев.
  2. Крутящий момент шуруповерта будет постоянным, так как сила тока не будет падать по мере разрядки аккумулятора.
  3. Долговременный период простоя шуруповерта не окажет влияния на его технические характеристики.

Недостаток сетевого шуруповерта только один – для работы необходимо наличие электрической сети в непосредственной близости от места проведения работ.

Самодельные приборы для заряда

Самостоятельно сделать зарядку для шуруповёрта на 12 вольт своими руками, по аналогии с той, что применяется в ЗУ Интерскол, довольно просто. Для этого потребуется воспользоваться способностью термореле разрывать контакт при достижении определённой температуры.

В схеме R1 и VD2 представляют собой датчик прохождения тока заряда, R1 предназначен для защиты диода VD2. При подаче напряжения транзистор VT1 открывается, через него проходит ток и светодиод LH1 начинает светиться. Величина напряжения падает на цепочке R1, D1 и прикладывается к аккумулятору. Ток заряда проходит через термореле. Как только температура аккумулятора, к которому подключено тепловое реле, превысит допустимое значение, оно срабатывает. Контакты реле переключаются, и ток заряда начинает протекать через сопротивление R4, светодиод LH2 загорается, сообщая об окончании заряда.

Схема на двух транзисторах

Ещё одно простое устройство можно выполнить на доступных элементах. Эта схема работает на двух транзисторах КТ829 и КТ361.

Величина тока заряда управляется транзистором КТ361 к коллектору, которого подключён светодиод. Этот транзистор также управляет состоянием составного элемента КТ829. Как только ёмкость батареи начинает увеличиваться, ток заряда уменьшается и светодиод соответственно плавно гаснет. Сопротивлением R1 задаётся максимальный ток.

Момент полного заряда батареи определяется необходимым напряжением на ней. Требуемая величина выставляется переменным резистором на 10 кОм. Чтобы её проверить, понадобится поставить вольтметр на клеммах подключения батареи, не подключая её саму. В качестве источника постоянного напряжения используется любой выпрямительный блок, рассчитанный на ток не менее одного ампера.

Использование специализированной микросхемы

Производители шуруповёртов стараются снизить цены на свою продукцию, часто это достигается путём упрощения схемы ЗУ. Но такие действия приводят к быстрому выходу из строя самой батареи. Применяя универсальную микросхему, предназначенную именно для ЗУ компании MAXIM MAX713, можно добиться хороших показателей процесса заряда. Вот как выглядит схема зарядного устройства для шуруповёрта на 18 вольт:

Микросхема MAX713 позволяет заряжать никель-кадмиевые и никель-металл-гидридные аккумуляторы в режиме быстрого заряда, током до 4 C. Она умеет отслеживать параметры батареи и при необходимости снижать ток автоматически. По окончании зарядки схема на основе микросхемы практически не потребляет энергии от аккумулятора. Может прерывать свою работу по времени или при срабатывании термодатчика.

HL1 служит для индикации питания, а HL2 — для отображения быстрого заряда. Настройка схемы заключается в следующем. Для начала выбирается зарядный ток, обычно его значение составляет величину равную 0,5 C, где C — ёмкость аккумулятора в амперчасах. Вывод PGM1 соединяется с плюсом напряжения питания (+U). Мощность выходного транзистора рассчитывается по формуле P=(Uвх — Uбат)*Iзар, где:

  • Uвх – наибольшее напряжение на входе;
  • Uбат – напряжение на аккумулятор;
  • Iзар – зарядный ток.

Сопротивление R1 и R6 рассчитывается по формулам: R1=(Uвх-5)/5, R6=0.25/Iзар. Выбор времени, через которое зарядный ток отключится, определяется подключением контактов PGM2 и PGM3 к разным выводам. Так, для 22 минут PGM2 оставляется неподключенным, а PGM3 соединяется с +U, для 90 минут PGM3 коммутируется с 16 ногой микросхемы REF. Когда понадобится увеличить время зарядки до 180 минут PGM3 закорачивают с 12 ногой MAX713. Наибольшее время 264 минуты достигается соединением PGM2 со второй ногой, а PGM3 с 12 ногой микросхемы.
