Как выкрутить шпильку ГБЦ

Болт обломился заподлицо с поверхностью детали или глубже

По словам специалистов, такая поломка является наиболее сложной. Проблема заключается в том, что не всегда можно определить границы окружности сломанного метиза. Поэтому перед тем, как приступить к выкручиванию болта, нужно зачистить то место, где он находится. Только так можно определить, где находится край метиза и не повредить резьбу детали при его выкручивании.

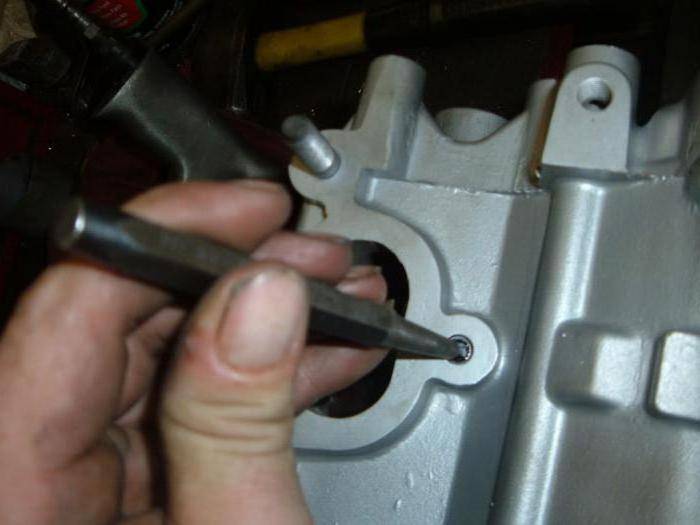

Керно – это инструмент, который должен быть в любой мастерской или гараже ФОТО: fine-tools.com

Когда границы определены, нужно отметить центр обломанного болта и при помощи специального инструмента (кернера), выбить углубление. Это необходимо для того, чтобы начать сверление. В противном случае, сверло будет «плавать», и засверлиться ровно по центру не удастся. Те же действия производятся в случае обламывания болта глубже верхнего уровня детали.

В теории, сверло должно пройти вдоль болта ровно по центру ФОТО. yandex.ua

Далее, ровно по центру необходимо просверлить отверстие, диаметром меньше, чем у метиза. Оно должно идти как можно ровнее вдоль оси болта. Когда эта работа выполнена, можно приступить непосредственно к выкручиванию. Для этого используют метчик с обратной резьбой, который вкручивается в просверленное отверстие против часовой стрелки до упора, после чего вращение в том же направлении продолжается. Остатки болта должны выкрутиться.

Метчики могут иметь правую или левую резьбу ФОТО: vseinstrumenti.ru

Использование экстрактора в борьбе со сломанными болтами

Если при помощи метчика вывернуть метиз не удаётся, потребуется более мощный инструмент. Таковым может стать специальное приспособление, называемое экстрактором. Он выглядит как насадка на гайковёрт с правой или левой конусной нарезкой. Экстрактор вворачивается в отверстие до упора, после чего, обломок болта выкручивается при помощи головки с усилителем. Сломать такое приспособление практически нереально, а значит, и усилия можно прилагать не опасаясь.

Экстракторы прекрасно справляются с выворачиванием сломанных болтов или шпилек ФОТО: afmforum.ru

Высверливание сломанных болтов и шпилек

Самым действенным способом удаления обломанных шпилек, но не менее трудоёмким является высверливание. Нужно отметить, что само сверление шпильки обеспечивает ослабление контакта резьбовых поверхностей отверстия основной детали и наружной части шпильки. Поэтому в результате сверления податливость сломанной детали к откручиванию возрастает, а возможность удаления может появится на любом этапе сверления.

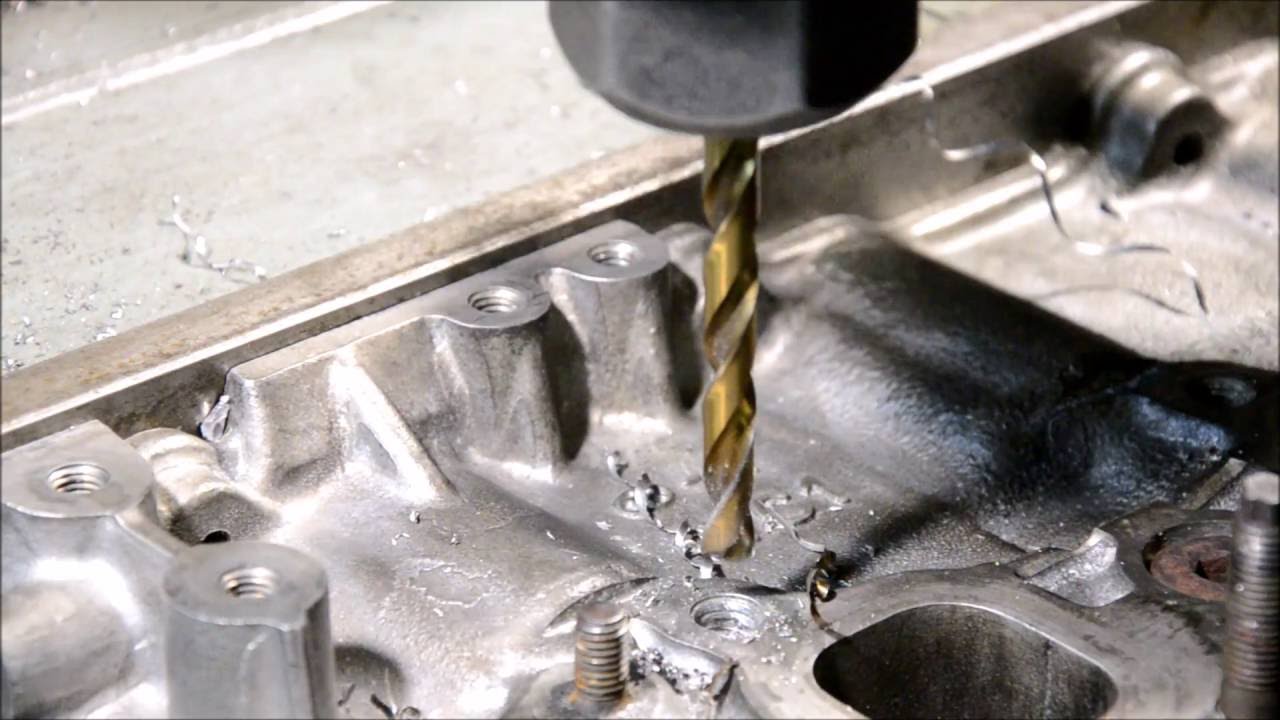

Высверливание сломанной шпильки

Основным правилом операции является сверловка шпильки в её торец без нарушения посадочной резьбы в детали. Для этого нужно чётко обозначить керном точку для центровки рабочего хода сверла по центру торца слома. Если керненние невозможно ввиду неровного излома для выравнивания торца шпильки внутри резьбового отверстия используют торцевую борфрезу. При этом  размер диаметра рабочей части фрезы должен обеспечивать целостность резьбы отверстия при её работе. Для надёжной центровки рабочего хода  торцевой фрезы лучше использовать сверлильный станок. В случаях выполнения операции дрелью ровный ход можно обеспечить центровочной втулкой.

Частичное высверливание

После того как удалось произвести сверление шпильки для выкручивания можно использовать метчик подходящего диаметра с левой резьбой или специальный инструмент – экстрактор. Инструмент представляет собой подобие конусного метчика с винтовыми зазубринами, расположенными по резьбе обратной закручиванию шпильки. Обычно экстракторы продаются наборами под разный диаметр отверстий.

набор винтовых экстракторов

Просверленное отверстие для посадки экстрактора должно быть не менее 2/3 рабочей части инструмента. При закручивании в полость отверстия рабочая часть инструмента будет углубляться, одновременно создавая усилие в сторону выкручивания обломка.

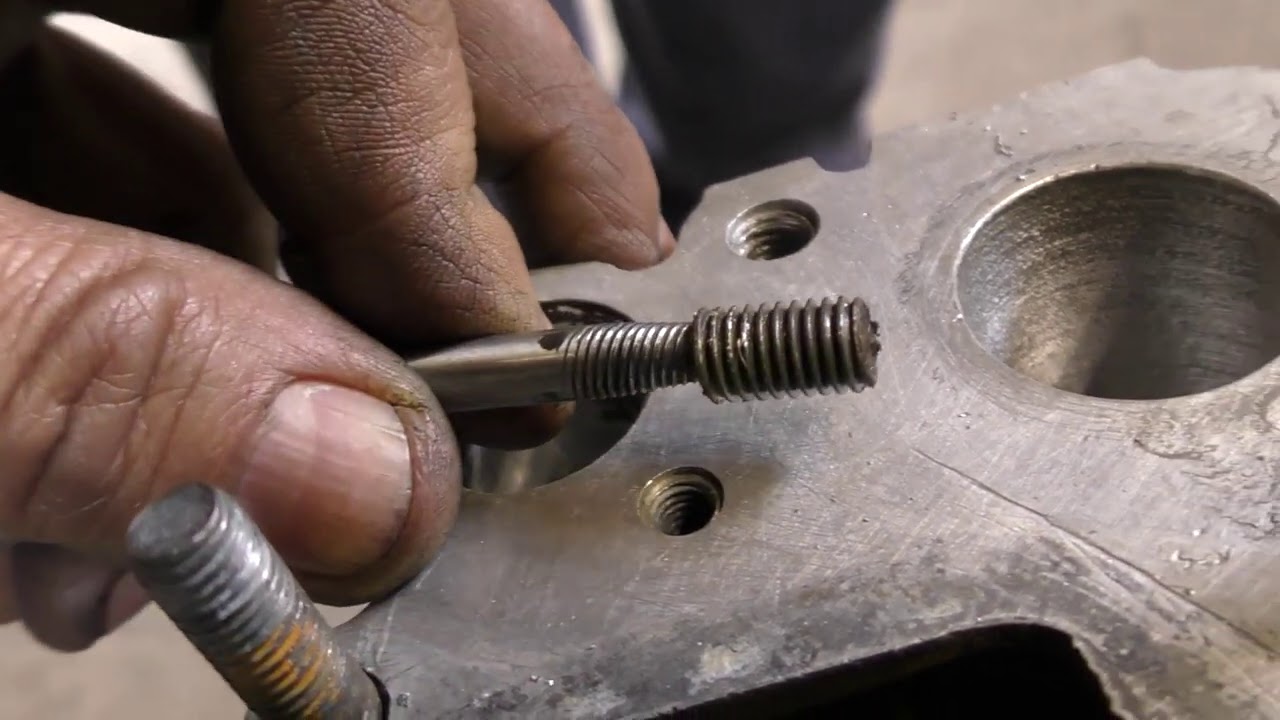

Удаление сломанной шпильки экстрактором

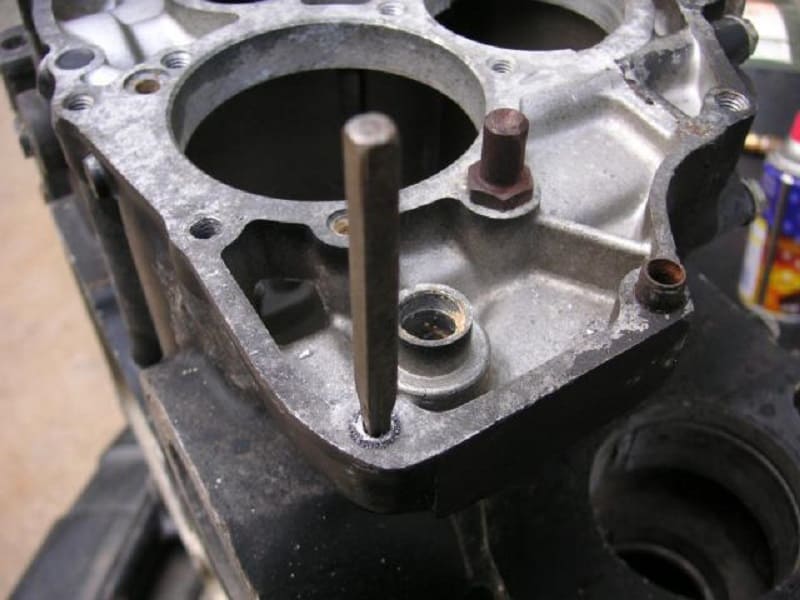

Также можно использовать насадку (биту) торкс (называемую в народе насадка- звёздочка), которую забивают в подготовленное отверстие и проворачивают шпильку за счёт заклинивания рёбер звёздочки в теле детали.

набор бит торкс

В некоторых случаях торкс (бита) не применим, так как своим расклинивающим действием может спровоцировать заклинивание внешней резьбовой части шпильки в посадочном отверстии и усложнить удаление.

С помощью сверла малого диаметра можно просверлить два параллельных канала в торце и соединить их рассверливанием в один канал, который позволит использовать для проворачивания плоскую отвёртку. В данном случае применяйте мощный инструмент с широким плоским концом и массивной рукояткой, позволяющий создать достаточное усилие для выкручивания.

Полное высверливание

Если предыдущие метды не дают результата — производят полное высверливание остатков шпильки. В данном случае лучше использовать сверлильный станок, так как этим обеспечится более точное сверление без повреждения резьбы в детали. Подбор диаметра сверла производят исходя из возможности точного сверления, если при выборке тела обломыша из резьбового отверстия будет использоваться сверлильный станок и сверление будет точным можно сразу использовать сверло размером 2/3 Ø диаметра отверстия.

В случае ручного сверления дрелью рекомендуется произвести сверление в два этапа: первый сверлом ½ диаметра отверстия, второй размером в 2/3. В заключении для удаления остатков метала и ревизии резьбы производят прогон отверстия метчиком соответствующего размера и шага.

Болт обломился заподлицо с поверхностью детали или глубже

По словам специалистов, такая поломка является наиболее сложной. Проблема заключается в том, что не всегда можно определить границы окружности сломанного метиза. Поэтому перед тем, как приступить к выкручиванию болта, нужно зачистить то место, где он находится. Только так можно определить, где находится край метиза и не повредить резьбу детали при его выкручивании.

Керно – это инструмент, который должен быть в любой мастерской или гараже

Когда границы определены, нужно отметить центр обломанного болта и при помощи специального инструмента (кернера), выбить углубление. Это необходимо для того, чтобы начать сверление. В противном случае, сверло будет «плавать», и засверлиться ровно по центру не удастся. Те же действия производятся в случае обламывания болта глубже верхнего уровня детали.

В теории, сверло должно пройти вдоль болта ровно по центру

Далее, ровно по центру необходимо просверлить отверстие, диаметром меньше, чем у метиза. Оно должно идти как можно ровнее вдоль оси болта. Когда эта работа выполнена, можно приступить непосредственно к выкручиванию. Для этого используют метчик с обратной резьбой, который вкручивается в просверленное отверстие против часовой стрелки до упора, после чего вращение в том же направлении продолжается. Остатки болта должны выкрутиться.

Метчики могут иметь правую или левую резьбу

Использование экстрактора в борьбе со сломанными болтами

Если при помощи метчика вывернуть метиз не удаётся, потребуется более мощный инструмент. Таковым может стать специальное приспособление, называемое экстрактором. Он выглядит как насадка на гайковёрт с правой или левой конусной нарезкой. Экстрактор вворачивается в отверстие до упора, после чего, обломок болта выкручивается при помощи головки с усилителем. Сломать такое приспособление практически нереально, а значит, и усилия можно прилагать не опасаясь.

Экстракторы прекрасно справляются с выворачиванием сломанных болтов или шпилек

Способ 1 – усадка болта

Подходит для ВАЗ 2107 (других моделей из классики), а также машин, где головка ГБЦ крепиться болтами с внешними гранями. На моделях серии 2108 и выше, данный способ тоже приемлем, но там на определенном этапе работ придется прибегнуть к сверлению.

Наша цель – с помощью сильных ударов усадить болт. В результате вибраций и других сложных физических процессов он ослабиться.

Но прежде чем бить, попытайтесь на болт со слизанными гранями набить головку на 11 и попробовать таким образом его выкрутить.

Если не помогло, то берем два молотка. Первый, плоской стороной ставим на проблемный болт, а вторым молотком сильно бьем по первому.

Далее на расплющенную шляпку набивается головка и с помощью большого рычага болт выкручивается.

Если первая попытка не удалась, то вторая, третья обязательно будет результативной. Как правило, на это может уйти до 20 минут.

Желательно, чтобы все другие болты ГБЦ били затянуты, чтобы максимально прижать головку. Более подробно способ описан в видео.

Причины поломок приемной трубы Ваз2114

Так как узел крепится непосредственно под днищем автомобиля, а наши Российские дороги оставляют жалеть лучшего, то наиболее распространенное явление это заезд в яму (еще хуже, если она скрыта под лужей) с последующим повреждением, как самой приемной трубы, так и места ее соединения с глушителем. Второй по распространенности причиной является уязвимость самой прокладки. Дело в том, что на нее постоянно оказывается сильное воздействие горячих выхлопных газов, потому в условиях агрессивной среды, ускоряется разрушение изделия (выгорание)

«Обратите внимание на то, что если вы диагностировали износ или повреждения непосредственно на самой трубе, замену следует проводить не только узла, который поврежден, но и уплотнительной прокладки. Такой подход обеспечит наилучшую долговечность и износостойкость всего участка трубы, а старая прокладка не станет «узким местом» во всей выхлопной магистрали»

Способ 3 – наваривание гайки или головки

Со сваркой конечно дружат не все, но можно попросить знакомого. Суть метода заключается в наваривании на проблемный болт гайки и дальнейшее его выкручивание.

Но, в большинстве случаев эту гайку тоже срывает, поэтому многие спецы рекомендуют наварить вместо нее головку, желательно уже сломанную, чтобы было не так жалко.

Плюсы данного способа:

1. Головка находится выше и в нее можно вставить ключ с большим рычагом;
2. Ее удобней обваривать, площадь обварки будет больше, а значит головка будет держаться крепче.

Идеальный вариант, это использование полуавтомата, для обычного инвертера берется электрод 2 мм.

Сейчас читают

Что будет если перелить масло в двигатель

1.1k

Как правильно проверить уровень масла в двигателе

11.4k

После обварки подождите пока остынет металл. Затем вставляете в головку ключ с большим рычагом и начинайте выкручивать болт.

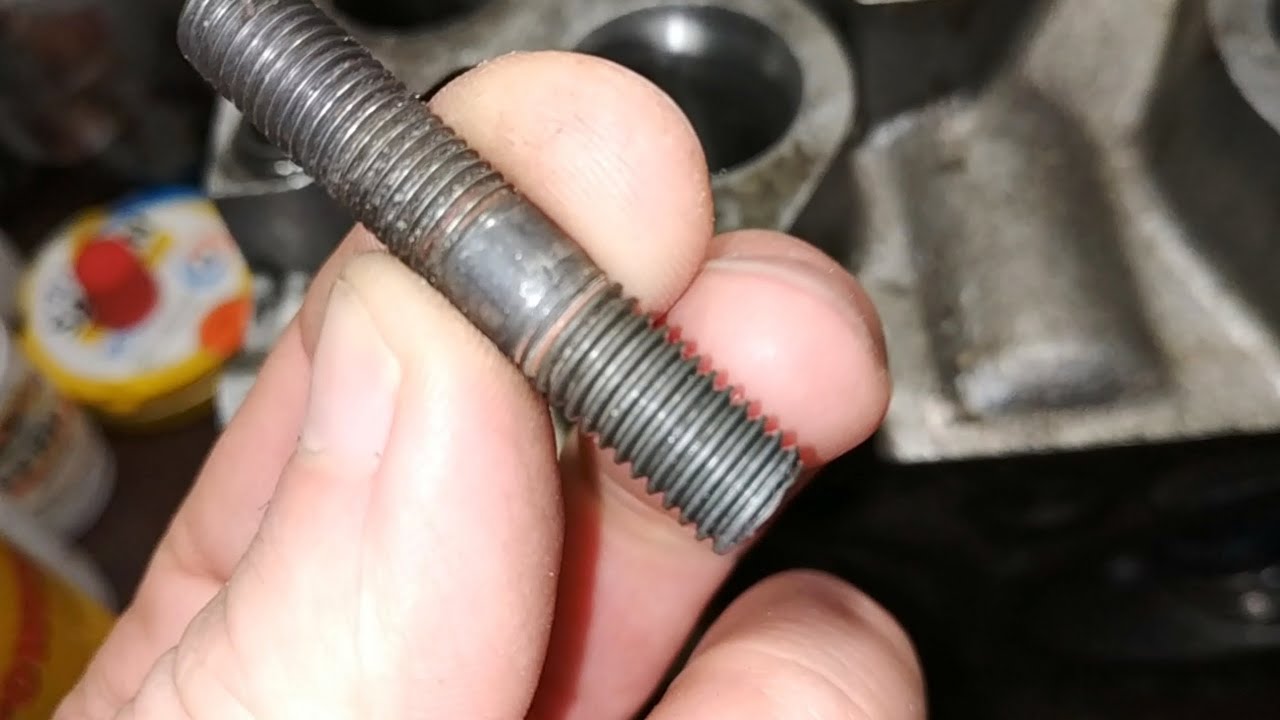

Как выкрутить шпильку из головки блока цилиндров (ГБЦ)

Решая вопрос, как выкрутить шпильку из ГБЦ, надо так же исходить из материала головки. Чугунные головки встречаются редко, в основном на старых авто, а чаще всего они из алюминиевых сплавов.

На головках блока часто приходится иметь дело с прикипевшими, закисшими шпильками.

Чтобы выкрутить шпильку из головки блока цилиндров можно применять наиболее удобные и эффективные способы и приемы из перечисленных выше. Часто это метод двух гаек, применение экстрактора или высверливание. Для усиления воздействия целесообразнее применять предварительное расшатывающее простукивание по бокам, использование проникающих составов, вращения двумя инструментами.

Способ 7 – специальные головки-экстракторы для слизанных граней

В продаже имеются специальные головки – экстракторы. Они как раз и предназначены для выкручивания сорванных болтов со слизанными гранями.

Но у таких головок есть своя особенность применения – их нельзя откручивать с помощью ударного инструмента, а только ключом с квадратом на 3/8 дюйма.

Алгоритм действий очень прост. Берется из набора головка-экстрактор подходящего размера и с помощью молотка насаживается на слизанную шапку болта, так, чтобы она на него налезла.

Далее берем ключ с квадратом на 3/8 дюйма, рычаг и выкручиваем болт.

Многие спрашивают, нужно ли менять прокладку если не удалось снять головку блока цилиндров из-за одного сорванного болта.

Большинство специалистов говорят, что да, нужно менять. Ведь если все болты были сорваны за исключением одного, то первый прижим прокладки был нарушен, и второй раз она может сесть неправильно и в дальнейшем протечь или прогореть. Поэтому если уже взялись за дело, то доводите его до конца. А как это сделать мы рассказали выше.

Источник

Как выкрутить сломанный болт если обломок хоть немного выступает из изделия.

В любом случае, прежде чем что-то делать с этим обломком, стоит обработать резьбу WD-40. Если есть возможность – нагреть это место газовой горелкой или строительным феном, дать остыть и снова обработать WDшкой. Подобные действия облегчат ваши дальнейшие манипуляции.

Способ 1.

В самом простом случае, вам поможет зубило (а если не жалко, то и отвёртка может сгодиться на мелких шпильках).

Наставляете зубило на край выступающей шпильки, наклонив его так, чтобы удары по нём могли привести к вращению шпильки в сторону вывинчивания из массива изделия.

Если вам удалось провернуть шпильку на пару оборотов, дальнейшее выкручивание удобнее будет производить с помощью пассатижей или газового ключа.

Если же шпилька сидит глухо и вы своими действиями срезали остатки шпильки, за которые хоть как-то можно было зацепиться – смотрите один из следующих способов.

Способ 2.

Очень действенный способ на крупных шпильках, но для его реализации нужна электросварка.

Поверх обломка шпильки устанавливается гайка (под гайку желательно положить лист бумаги с вырезанным в ней отверстием по диаметру шпильки), с бОльшим типоразмером (на 1-2 типоразмера больше, чем шпилька). Например, если пытаетесь выкрутить шпильку М 12, значит гайку используете М 14.

Делаете несколько прихваток между внутренней поверхностью гайки и обломком шпильки.

Выкручиваете гаечным ключом, соответствующего типоразмера.

Способ 3.

Если обломок выступает над поверхностью изделия на 2-3мм, можно попробовать сделать в нём шлиц под отвёртку.

Сделать его можно либо болгаркой (тонким диском), либо ручной ножовкой по металлу.

Выкручивать отвёрткой.

Этот способ можно применить даже в том случае, когда обломок не выступает над поверхностью, но тогда придётся надрезать «тело» изделия. Если это не критично – можете попробовать этот способ.

Шпильки для крепления выпускного коллектора

Выпускной коллектор – деталь, которая способна собирать выхлопные газы с нескольких цилиндров в общую трубу. Для правильного монтажа необходимы соответствующие фиксаторы. Без них конструкция не будет держаться в специально предназначенном для нее месте и сломается. Для крепления выпускного коллектора применяют шпильки

Чтобы правильно подобать крепление, обращают внимание на характеристики фиксаторов

1. Требования к креплению коллектора
2. Характеристики шпилек и гаек
3. Материал изготовления
4. Размеры
5. Правила закрепления коллектора
6. Установка шпилек
7. Затяжка гаек
8. Что делать при поломке шпильки

Пошаговая инструкция по выкручиванию болта

Представленные ниже методики помогут решить проблему выкручивания крепежей при различном характере повреждений.

С испорченными гранями

Опыт специалистов подскажет, как откручивать болты с сорванными гранями. Для этого используют сразу несколько эффективных методов. На скорость работы влияет месторасположение крепежа, наличие необходимых инструментов и доступность метиза. Рекомендуется применять каждый из следующих методов по очереди до полного демонтажа поврежденного метиза:

• Задействование острого зубила. Такой способ применим только в том случае, когда сломался большой болт. Весомым аргументом будет доступ к крепежу. Чтобы удалить деталь со сломанной гранью, понадобится зубило и молоток. К головке болта по касательной нужно приложить зубило и наносить по нему удары молотком. Этот подход можно назвать наиболее простым. Но такие действия подойдут далеко не во всех случаях.
• Более эффективным является способ применения переставного ключа. Если к метизу есть свободный доступ, универсальный ключ с большой вероятностью сможет сорвать элемент с места. Принцип действия заключается в использовании специальных насечек, которые располагаются на рабочей поверхности. Ключ надежно зажимает головку и позволяет откручивать болтики наименьшего размера. Обязательное условие – переставной ключ должен быть новым.
• Накидной ключ также может оказаться необходимым приспособлением. Головки для откручивания болтов с сорванными гранями довольно часто справляются с самыми сложными случаями. Профиль ключа должен состоять из 12 граней, а внутри – гнездо звездочка. Головка должна быть на один размер меньше болта. Деталь аккуратно надевают на крепеж при помощи молотка и начинают выкручивание метиза.
• Ножовка по металлу. Приспособление позволяет пропилить углубление для дальнейшего откручивания метиза плоской отверткой. При этом глубина должна быть на 25% меньше высоты головки метиза.
• С помощью болгарки или напильника можно сделать новые грани под меньший размер ключа. Располагая рожковым ключом, можно сделать всего 2 грани параллельные друг другу.
• Запасной вариант – воспользоваться сварочным аппаратом. В этом случае к болту нужно приварить дополнительную гайку.

Повреждение резьбы

Распространенной проблемой является повреждение резьбы. В результате болт прокручивается в посадочном месте и не извлекается наружу. Существует проверенный способ, как можно выкрутить болт с сорванной резьбой. С помощью плоской отвертки необходимо поднять крепеж. Для этого отвертку помещают между головкой метиза и основанием, после чего крепежный элемент с усилием поднимают вверх. Затем нужно начать откручивание до момента полного извлечения из посадочного места.

Специалисты также рекомендуют толкать крепеж с обратной стороны при условии, что отверстие сквозного образца. Если нет возможности демонтировать гайку по причине сорванной резьбы, данное место срезают болгаркой.

Как закрасить дефект ЛКП на машине карандашом

Следуя инструкции, расположенной ниже, можно получить отличный результат!

1. Подготовка зоны дефекта – удаления загрязнения, очистка покрытия от остатков полиролей, воска, силикона, обезжиривание и сушка. Для удаления силикона лучше всего использовать специализированные автомобильные косметические препараты.
2. Взболтать карандаш.
3. Прислонить к зоне дефекта, выполнить несколько нажатий для наполнения стержня корректирующим составом.
4. Заполнить гелем поврежденный участок плавно и без остановок проводя по царапине.
5. Закрыть карандаш. Колпачок лучше замотать дополнительно изолентой для продления срока службы рабочего стержня.
6. Обеспечить сушку ремонтной зоны кузовного элемента 48 часов.
7. Если царапину всё ещё видно после первого закрашивания фломастером – можно повторить процедуру обработки поврежденного участка через двое суток.

Как выкрутить обломок шпильки или болта?

Многие сталкивались с проблемой прикипания шпилек и болтов, и последующего их обламывания. Это может произойти в любом узле автомобиля, но в основном встречается на выпускных коллекторах, турбинах, гбц. Происходит это по причине разности материалов и их окисления, корродирования, в частности сталь против алюминия. Разных температурных режимов приводящих к деформации резьб, изменению размеров деталей.

И почти всегда шпильки и болты прикипев в месте резьбы ломаются заподлицо. Из-за того, что прикипевшая резьбовая часть стоит на месте, а остальное тело болта или шпильки испытывает большие нагрузки на скручивание. Особенно если болты находятся на термонагруженных узлах. Металл со временем закаляется от постоянных температурных перепадов и становится хрупким теряя эластичность, но при этом твердея.

К таким «обломам» придумали несколько способов изъятия:

Бывает, что метиз ломается не сразу при оказании на него нагрузки, а когда начинает выкручиваться. Таким образом обломившаяся часть может остаться довольно глубоко в резьбе. В таком случае можно пройти остаток обломка сверлом (предварительно хорошенько выровняв поверхность залома и накернив его остаток чтобы сверло не ёрзало) и поправить резьбу метчиком. Либо применить свёрла с направлением сверления противоположным от направления резьбы залома.

И тогда по мере сверления в противоположную сторону залом как бы начинает выкручиваться плюс появление небольшого температурного воздействия способствует тому, что обломок может быть благополучно извлечён.

Также популярен способ использования экстракторов, что тоже требует предварительного засверливания. А потом уже использование экстрактора.

Но здесь есть нюансы, которые могут только усугубить положение. Например сверло может сломаться при засверливании и остаться в обломке, создав двойные проблемы. Экстрактором можно также усугубить положение в виде обламывания засевшей части болта, либо обламывания самого экстрактора.

Также при сильной закалке обломка высверливание может быть трудоёмким. И нужны хорошие свёрла,а также не стоит забывать про промежуточное охлаждение сверла. Если обломок сидит очень плотно, то достать его подобным способом не удастся

2. Ударное выкручивание.

Для такого способа обычно используют, заточенные напильники, клапаны, метчики. Или инструмент: шестигранники, лучеобразные торксы. Если грани обошлись на головке болта, то на неё набивают головку инструмента меньшего размера.

Таким образом в обломок засверливаются и забивают подходящую заготовку, и пробуют выкручивать. Если обломок твёрже заготовки, то она также как и сверло может обломиться. Правда обломок заготовки в таком случае извлечь будет проще чем обломок сверла.

Если же обломок шпильки или болта мягче заготовки и сидит достаточно прочно, тогда заготовка скорее всего провернётся в обломке. И вывернуть его не получится таким способом.

Также используются зубила. Постукивая на откручивание по залому либо по гайке через зубило стоящее перпендикулярно (больше подходит для гаек). Но если обломок заподлицо или глубже этот способ не работает.

3. Использование сварки.

Самый действенный способ, сочетающий в себе серьёзный нагрев и последующий отпуск, который уже способствует высвобождению резьбы. А также даёт возможность приварить к залому различные гайки и болты для одевания на них головок, воротков и ключей.

Тут тоже есть несколько способов как выполнить выкручивание. Можно сразу приварить гайку на обломок, но расстояние между верхом гайки и обломком, кроме случаев когда обломок не торчит, не всегда способствует хорошему провару. И при откручивании сварку может срезать с обломка. Можно сначала наплавить на обломок присадочного металла, затем одеть на него гайку и как следует обварить, либо приварить к такому выступу болт . Но этот способ тоже может закончится срезом.

Но на моей практике лучше всего достать обломок удавалось, если сначала приварить к нему шайбу, а уже на шайбу приваривать гайку. Главное чтобы площадь шайбы была больше чем у гайки. Таким образом нагрузка при откручивании распределяется лучше и приварить к обломку шайбу получится проще и прочнее. И само обваривание гайки можно будет осуществить снаружи, а не внутри, так как снизу будет выступать шайба.

голоса

Рейтинг статьи

Рейтинг конструкций до 500 рублей

Forcekraft 37826218

Комплект экстракторов резьбы от китайского производителя включает в себя 5 элементов (М3 – М18). Позволяет оперативно извлечь крепежи с сорванными головками. Манипуляции не требуют много усилий и свободного времени. При этом действия мастера не ведут к порче основного предмета. Поставляется в магазины в обычной упаковке, параметры которой 0,06*0,02*0,1 см. Для хранения желательно приобрести специальный футляр.

Цена покупки – 498 рублей.

набор экстракторов Forcekraft
Достоинства:

• значительный рабочий ресурс;
• надежность;
• прочность используемых материалов;
• износостойкость;
• практичность.

class=’s-article__points-list’>

Недостатки:

Partner 37826211

Комплект от китайского производителя насчитывает 6 составляющих (М3 – М25). Позволяет быстро и качественно удалить из предмета сломанные крепежные элементы. Производятся инструменты из прочного стального сплава, поэтому обладают высокой износостойкостью и долгим сроком службы при активной эксплуатации. Пользуется повышенным спросом как у новичков, так и профессиональных мастеров благодаря соотношению цены и качества. Проблем с покупкой не возникает. Товар можно найти в специализированных торговых точках или заказать онлайн в интернет – магазине.

Средняя стоимость – 471 рубль.

набор экстракторов Partner
Достоинства:

• простота в использовании;
• прочность продукции;
• долговечность;
• надежность.

class=’s-article__points-list’>

Недостатки:

Patron 37826213

Средняя цена – 440 рублей.

набор экстракторов Patron
Достоинства:

• доступная стоимость;
• практичность;
• качество используемого материала;
• долговечность.

class=’s-article__points-list’>

Недостатки:

Forcekraft 40791699

Продукция китайского производства пользуется повышенным спросом у отечественного потребителя благодаря приемлемой стоимости и хорошим характеристикам. Набор включает в себя 5 элементов для извлечения сломанных крепежей. Работать с устройствами легко и просто. Поставляется в магазины в футлярах их прочного пластика.

Цена приобретения – 314 рублей.

набор экстракторов Forcekraft
Достоинства:

• соотношение цены и качества;
• практичность;
• износостойкость;
• долгий срок службы.

class=’s-article__points-list’>

Недостатки:

Sparta 38114916

Изделия выпускаются на территории Поднебесной. При изготовлении используется сталь и пластик. Подходят для вытаскивания поломанных шпилек и праворезьбовых болтов. В наборе 5 элементов, выполненных из прочных стальных сплавов. Товар пользуется повышенным спросом у отечественных потребителей.

Средняя стоимость – 256 рублей.

набор экстракторов Sparta
Достоинства:

• универсальность;
• надежность;
• долговечность;
• практичность.

class=’s-article__points-list’>

Недостатки:

Как выкрутить сломанную шпильку

Если шпилька сломана и нет выступающей над поверхностью части, то выкрутить ее можно следующими способами:

• сварочным полуавтоматом постепенно и аккуратно «наростить» пару сантиметров (если торец шпильки в зоне досягаемость сварочной проволоки) и за это «нарост» вывернуть с использованием зажимного инструмента;
• использовать специальный инструмент – экстрактор (с виду похож на метчик, рабочая часть конусная, направление резьбы противоположное резьбе шпильки): выровнять торчащий торец шпильки напильником (или ровно отпилить ножовкой по металлу), накернить точно в центре, просверлить по оси шпильки отверстие нужного диаметра и глубины (примерно 2/3 от длины рабочей части экстрактора), вставить экстрактор и вращать с усилием до выкручивания шпильки;
• подготовка с высверливанием как предыдущем способе, только применить метчик на левую резьбу шпильки (если шпилька с правым направлением) — когда метчик, нарезая резьбу, упрется в дно высверленного углубления в теле шпильки, то обломок часто выкручивается;
• высверлить центр шпильки, подобрав таким образом диаметр, чтобы не задеть резьбовую часть гнезда, после чего извлечь остатки металла шпильки;
• высверлить обломанную часть шпильки и резьбовое гнездо на сверлильном станке или ручной дрелью сверлом большего диаметра под ремонтную шпильку.

Использование метода высверливания углубления с вбиванием в него наконечника торкс несет в себе риски усиления клина в резьбовом гнезде из-за расширяющейся деформации стенок шпильки. С учетом возможных осложнений рекомендовать его в этой ситуации не будем, несмотря на то что ограниченно, с определенными условиями, и он может быть применен.

Затруднение может доставить выравнивание торца шпильки, если облом произошел в глубине. В таком случае неоценимую помощь окажет торцевая борфреза.

Еще одна вариация для метода высверливания. Можно применить сверла с левым направлением вращения и электродрель с переключателем направления и регулировкой числа оборотов. При сверлении на малых оборотах подклинившая резьба прослабляется и за счет левого вращения дрели остаток шпильки легко страгивается с места и выходит из резьбового гнезда.

Сверление часто разумнее делать в несколько проходов, от маленького сверла к тем, что покрупнее, до нужного диаметра.

Подведем итоги

Как видно, существует несколько способов для выкручивания поломанного болта или шпильки. При этом в каждом случае необходимо заранее отдельно учитывать характер облома тела, само расположение обломка, возможность доступа к проблемному участку, возможные последствия нагрева остатков болта и т.д.

То же самое можно сказать и о затяжке шпилек или болтов. Дело в том, что затягивать крепежи нужно со строго определенным усилием и в указанном порядке (например, обтяжка ГБЦ). Игнорирование данного правила нередко приводит к тому, что шпильки или болты ломаются, вытягиваются, деформируются и т.п.

В случае возникновения подобных проблем лучше обратиться к опытным специалистам, которые во многих случаях выкрутят проблемный сорванный или закисший болт. Если же избежать облома болта не представляется возможным, тогда квалифицированные мастера удалят остатки из отверстия с минимальными рисками, а также при необходимости восстановят поврежденную резьбу.
