Способы выкручивания болтов с испорченными гранями
Неудача с извлечением болта еще не означает, что эту работу выполнить нельзя. Для этих целей существуют иные, более радикальные способы.
При полном срыве резьбы трубный ключ может быть бесполезен, когда подступить к изделию не получается из-за нехватки рабочего пространства.
Старое основание стачивается до нужного размера, а уже затем применяется накидной ключ с головкой требуемого диаметра.
Это важно! Некоторые специалисты рекомендуют приварить к головке старого болта новую гайку, предназначенную для более надежного устройства ключа на элементе
Если крепежный материал имеет слишком большой размер, то нелишним станет использование сварочного аппарата, когда на поврежденные грани наносится металлическое покрытие, а уже затем выпиливается нужная форма для закрепления ключа.
Простой и зачастую действенный способ – расколоть промежуточную деталь (пластиковую прокладку или ржавую шайбу) между болтом и корпусом при помощи привычного молотка и зубила.
В этом случае можно наносить удары как непосредственно по гайке, так и рядом с ней под некоторым углом с соблюдением уклона в сторону откручивания болта.
Некоторые хозяева предпочитают просто высверлить болт со сломанными гранями с помощью обычной дрели.
В этом случае внутри тела крепежного элемента делается отверстие, которое в дальнейшем служит местом закрепления специального прута, имеющего Г-образную форму. Этот прибор поможет открутить болт, выступив в роли рукоятки для его извлечения.
Правила безопасности
На самом деле занятие выкручиванием сломанной резьбы – довольно-таки опасное занятие. Так как отверстие может быть не только сквозным, но ещё и труднодоступным.
Изучим основные правила, которых нужно придерживаться:
- Защитите кожу рук и лица – в такие вещества, как растворители, к примеру, входит много химических элементов. При смешивании они выделяют вещества, которые при близком контакте могут осесть на слизистую. В случае попадания на кожу человека, есть риск получения ожога. Будьте внимательны, если пользуетесь именно этим способом, так как капли могут попасть вам в лицо или в глаза.
- Пользуйтесь респиратором – запах, исходящий от едких веществ тоже может попасть в дыхательные пути, что тоже может нанести бесповоротный вред человеку. Но респиратор способен задержать запах.
- Надевайте очки – попав на слизистую глаза, пыль и крупинки химических элементов могут нанести ожог или повредить глаз. Тем более, на подготовительном этапе это вам очень поможет.
Если всё-таки пыль или краска попала куда-то, то следуйте следующей инструкции:
- Промойте место, куда попала пыльца. Если вы обнаружили уже глубокие повреждения – немедленно обращайтесь за медицинской помощью к специалистам.
- Если вы заглотнули пыль, то необходимо немедленно выйти из помещения на свежий воздух и попытаться откашляться. Обязательно промойте нос. Если вы начинаете чувствовать себя плохо или ощущаете боли в лёгких – немедленно вызывайте скорую и обращайтесь за помощью к специалистам.
Сложный вариант
Если не вышло выкрутить этими способами – будем сверлить. Главное, чтобы обломившийся болт был не каленый. Есть несколько способов, которые требуется попробовать перед тем, как пробовать высверлить сломанный болт. Самое элементарное – берем дрель с реверсом и сверло. Иногда такой фокус проходит с обычным саморезом по металлу, со сверлом на конце. Нажимаем на сломанный остаток, маленькими оборотами пытаемся открутить, здесь нужна аккуратность – крутить нужно «внатяжку». При неудаче этих способов переходим к серьезным действиям. Когда диаметр шпильки небольшой, нужно определить, каким способом извлекать обломок – для двух вариантов места недостаточно.
Способ первый. Сверлом небольшого диаметра делаем два отверстия в обломке. Друг против друга. Сверлим неглубоко – около 5 – 10 мм, желательно подальше от центра. Затем берем съемник стопорных колец, узкогубцы или просто вставляем два гвоздя, зажимаем их пассатижами – пробуем выкрутить.
Способ второй. Нужен специальный инструмент – экстрактор. Он продается в магазинах инструмента. Представляет собой что-то вроде конусного сверла, имеет обратную резьбу, очень твердый каленый металл. Сначала подбираем сверло под его диаметр. Аккуратно размечаем керном центр шпильки, он нам нужен, чтобы высверлить отверстие. Глубоко не нужно – достаточно просверлить чуть глубже, чем длина экстрактора. Затем заворачиваем экстрактор, пытаемся выкрутить обломанный кусок.
Когда ни один способ не помог, остается самый сложный вариант – высверлить. Для этого нужно несколько разного диаметра острых сверл и крепкая рука. Самое главное – поймать центр обломка. Как можно точнее намечаем керном центр, от этого зависит точность высверливания. Затем самым маленьким сверлом сверлим обломанный насквозь
Важно сверлить ровно вдоль остатка, параллельно стенке, чтобы соблюдалась соосность отверстий с обоих сторон. Затем берем следующий диаметр сверла и так далее, пока дойдем до стенки отверстия
Если чуть промахнулись с центром отверстия – бывает. Главное вовремя остановиться, оставив целой резьбу. Берем зубило, отвертку или гвоздь, сминаем остаток стенки обломка внутрь. Затем просто вытаскиваем получившийся комок наружу.
Лучшие способы выкручивания болтов
В зависимости от состояния поврежденного соединения, используется несколько способов того, каким образом можно выкрутить сломанный болт. Каждый из них будет рассмотрен чуть ниже
Однако особое внимание хочется уделить вопросу того, как открутить слизанный болт, ведь по факту он является лишь деформированным
Порой встречается такая ситуация: машину отдали на ремонт и, сделав все необходимое, вернули хозяину. Качество работы устроило и претензий не возникало до тех пор, пока не пришлось менять поставленную деталь. Однако, когда возникла нужда, при ближайшем рассмотрении, выясняется, что грани потеряли форму или болт настолько перетянут, что выкрутить без деформации головки его невозможно. Поэтому вопросом как снять слизанный болт задаются многие механики.
Самым доступным способом является подточка и приведение формы головки к размеру ключа для слизанного болта. Также возможна заточка отверстия для отвертки, чтобы выкручивание произошло без деформации деталей. Чтобы улучшить результат и уменьшить усилия, можно предварительно пропитать соединение раствором для снижения сопротивления при откручивании.
Вывинчиваем шпильку экстрактором
Если подручные способы не подойдут, стоит воспользоваться специализированным инструментом. Он называется экстрактором, обычно продается целым набором. Открутить болт со слизанными гранями можно также с его помощью.
Для начала нужно с помощью керна отметить центр. Это необходимо для того, чтоб во время сверления не происходило изменения траектории. Выбираем сверло с диаметром меньше шпильки, но соответствующее экстрактору. Делаем отверстие и вставляем экстрактор.
Откручивать болт стоит крайне осторожно, так как целостность резьбы уменьшилась, что может привести к излому
Использование болгарки и дрели
Когда все возможные варианты исчерпаны, а задача как выкрутить болт осталась не решённой, приступают к самому радикальному средству. В ход идёт шлифовальная машина, называемая болгаркой и электрическая дрель с набором свёрл.
На болгарку закрепляют обрезной круг по металлу (лучше тонкий с алмазным напылением). С его помощью срезают шляпку у самого основания. Затем используют дрель со сверлом. Диаметр сверла выбирают исходя их диаметра стержня. Целесообразно провести предварительное высверливание меньшим диаметром. Затем использовать сверло равное по диаметру размеру стержня. Высверливать необходимо аккуратно.
Резьбу после этих операций предстоит восстанавливать заново.
Когда разлом оказался над поверхностью
В таком случае справиться с болтом проще. Вот несколько вариантов ваших действий:
- Захватить виднеющийся над поверхностью стержень с помощью пассатижей или плоскогубцев и попытаться выкрутить его.
- Взять кернер и установить его под углом к краю болта. Лёгкими ударами молотка по кернеру постараться придать болту вращательное движение. Иногда таких небольших усилий оказывается достаточно, чтобы стержень начал выкручиваться.
- С помощью ножовки по металлу пропилить на виднеющейся поверхности поперечное отверстие для плоской отвёртки и попробовать выкрутить его. Также можно использовать для этого болгарку или даже зубило.
- Ещё один вариант — использовать сварку или агрессивный клей. Попробуйте приварить/приклеить к стержню другой болт и выкрутить уже его. Также можно приварить, например, Г-образный шестигранник или любую другую подходящую ручку, которую можно использовать в качестве упора.
Если вы используете сварку, то не пытайтесь выкрутить нагревшийся болт сразу — дайте ему остыть. Помните: металл при нагревании расширяется, так что достать нагревшийся болт будет невозможно. Полейте место сварки холодной водой, чтобы ускорить процесс остывания.
Сложный вариант
Если не вышло выкрутить этими способами – будем сверлить. Главное, чтобы обломившийся болт был не каленый. Есть несколько способов, которые требуется попробовать перед тем, как пробовать высверлить сломанный болт. Самое элементарное – берем дрель с реверсом и сверло. Иногда такой фокус проходит с обычным саморезом по металлу, со сверлом на конце. Нажимаем на сломанный остаток, маленькими оборотами пытаемся открутить, здесь нужна аккуратность – крутить нужно «внатяжку». При неудаче этих способов переходим к серьезным действиям. Когда диаметр шпильки небольшой, нужно определить, каким способом извлекать обломок – для двух вариантов места недостаточно.
Способ первый. Сверлом небольшого диаметра делаем два отверстия в обломке. Друг против друга. Сверлим неглубоко – около 5 – 10 мм, желательно подальше от центра. Затем берем съемник стопорных колец, узкогубцы или просто вставляем два гвоздя, зажимаем их пассатижами – пробуем выкрутить.
Технология извлечения болта
Способ второй. Нужен специальный инструмент – экстрактор. Он продается в магазинах инструмента. Представляет собой что-то вроде конусного сверла, имеет обратную резьбу, очень твердый каленый металл. Сначала подбираем сверло под его диаметр. Аккуратно размечаем керном центр шпильки, он нам нужен, чтобы высверлить отверстие. Глубоко не нужно – достаточно просверлить чуть глубже, чем длина экстрактора. Затем заворачиваем экстрактор, пытаемся выкрутить обломанный кусок.
Использование экстрактора
Однако самый верный вариант, который поможет выкрутить сломанный болт, заключается в применении специального инструмента для данной операции. Его называют экстрактор, он продается в наборе инструментов разного диаметра. Внешне он похож на метчик, однако на нем отсутствуют продольные прорези и есть коническая насечка для нарезки.
Использовать экстрактор можно после того, как просверливается отверстие по центру с диаметром, что позволит заходить инструменту на несколько витков. Проверните его до упора, а потом и до полного выкручивания.
Итак, вот несколько способов выкручивания сломанных болтовых элементов. Каждый из них следует применять в зависимости от сложности поломки и наличия соответствующего инструментария. Но наиболее практичным и оптимальным вариантом является приобретение набора экстракторов. Они достаточно практичны и позволяют работать с болтовыми деталями различных размеров и с любыми типами резьб.
Обязательно следует производить обработку поверхностей, это избавит от лишнего контакта и загрязнений. Удачной работы по выкручиванию сломавшихся болтовых соединений, ибо от этого зависит полноценная работа всего механизма, в особенности это касается автомобилей! Подробнее о способах выкручивания отломившихся болтовых элементов можно узнать с помощью видео на специализированных сайтах или форумах!
Подготовка перед выворачиванием обломка
Первым этапом в ситуации, когда сломался болт, является очистка поверхности от грязи и смазочных материалов, чтобы была видна каждая мелочь и неровность поверхности. Благодаря этому часто можно увидеть заломыш в труднодоступном месте, благодаря которому появляется возможность выкрутить поврежденный болт практически без дополнительных усилий. Извлечь его в этом случае можно при помощи отвертки и молотка. Этот способ будет описан чуть ниже.
Вторым этапом оценивается характер излома, и определяется способ как достать сломанный болт. Выбор будет зависеть от того, в каком состоянии находится крепление и насколько удобно будет выкручивать крепление.
Как выкрутить сломанный болт?
Если вы уже ознакомились с видами и устройством экстракторов, то наверняка сложили мнение о том, как выкрутить сломанный болт. Тем не менее, без систематизации данную статью будет сложно назвать полной, а потому давайте разбираться детально.
В первую очередь следует отметить середину сломанной детали при помощи молотка и кернера. После этого нужно просверлить небольшое отверстие для экстрактора, которое выполняет роль направляющей. Сверлить направляющее отверстие стоит очень аккуратно
, не смещая ось в сторону!
Далее вставьте экстрактор в новое отверстие, после чего для лучшей фиксации забейте его слегка молотком. Для вкручивая инструмента в надломившийся болт следует использовать вороток метчика. Причем заметить упор вкручивая легко: элемент начнет вращаться вместе с экстрактом.
После частичного выворачивания сломанного болта можно воспользоваться фиксатором либо плоскогубцами для большей скорости выполнения работ.
- Сопровождать работы стоит ацетоном или смазывающим маслом.
- Ускорить работы по выворачиванию шпильки или болта получится, если нагреть застрявшую заготовку.
- Вытащить сломанный элемент без особых хлопот получится, если пользоваться сверлами с обратной резьбой
. - При поврежденной резьбе винта есть смысл попытаться выкрутить его при помощи 6-гранного ключа. Вполне возможно, что он поддастся.
- В крайнем случае можно воспользоваться молотком и керном. При этом удерживайте керн к элементу под 45-градусным углом, ударяя по нему молотком против часовой стрелки. Повторите все несколько раз в разных местах. Если попытка не удалась, попробуйте другой способ.
- Если у вас не получается вывернуть шпильку своими руками, то попробуйте просверлить в элементе отверстие большего диаметра, после чего повторно нарежьте резьбу.
Таким образом для выкручивая сломанных болтов экстрактов выступает лучшим решением, позволяющим в большинстве случаев провести работы самостоятельно без особых усилий. Удачи!
Довольно часто мастерам приходится сталкиваться с такой ситуацией, когда при выкручивании болта происходит обрыв шляпки. Причем касается это не только крепежных соединений с шестигранной формой шляпки, но и креплений под отвертку. Как выкрутить сломанный болт с сорванной шляпкой, поможет такой вид режущего инструмента, как экстрактор. Что это такое, какие виды экстракторов бывают, и как с их помощью выкручиваются сорванные крепежные соединения, подробно в материале.
Причины поломки сверл по металлу
Фотография №1: сломанное сверло
К поломке сверл приводят следующие причины.
Сверление инструментами, изготовленными из меньших по твердости материалов. По этой причине сверла ломаются чаще всего.
Несоблюдение режима резания. При сверлении на мощностях, превышающих рекомендуемые, возникают перегревы и перегрузки.
Износ режущих кромок. К нему приводят длительное использование инструмента без заточки, превышение нагрузки и иные факторы.
Несоблюдение режима охлаждение. К поломкам приводит использование малого количества охлаждающей жидкости или неправильный ее состав. Возникает перегрев.
Кроме этого, проблемы могут возникнуть из-за неправильного подбора диаметра сверла.
Подготовка перед выворачиванием обломка
Первым этапом в ситуации, когда сломался болт, является очистка поверхности от грязи и смазочных материалов, чтобы была видна каждая мелочь и неровность поверхности. Благодаря этому часто можно увидеть заломыш в труднодоступном месте, благодаря которому появляется возможность выкрутить поврежденный болт практически без дополнительных усилий. Извлечь его в этом случае можно при помощи отвертки и молотка. Этот способ будет описан чуть ниже.
Вторым этапом оценивается характер излома, и определяется способ как достать сломанный болт. Выбор будет зависеть от того, в каком состоянии находится крепление и насколько удобно будет выкручивать крепление.
Чем и как высверлить сломанный болт или шпильку
Как же высверлить сломанный болт или шпильку? В некоторых случаях извлечение сломанных обломков болтов и шпилек может восстановить деталь. Извлечь их можно используя специальный инструмент – экстрактор болтов.
Он бывает:
- Кононический;
- Комбинированный;
- Комбинированный двусторонний;
- Прямые.
Сначала нужно просверлить в обломке отверстие
Для того чтобы вынуть обломок, может помочь особая втулка, если же шпилька сломана на одном уровне с поверхностью детали, необходимо работать предельно осторожно и внимательно наклонить торцевую поверхность обломка
Кононические
Он снабжен левой конической резьбой. При вворачивании в отверстие, засверленное в обломанной шпильке, он рано или поздно заклинивается в нем и затем выворачивает шпильку.
Инструмент изготовлен из закаленной хромованадиевой стали. Они поставляются как поштучно, так и в наборах для наиболее распространенных размеров резьбы. Каждая фирма-производитель указывает, какому размеру резьбы (диаметру шпильки) соответствует та или иная модель.
Если такая информация отсутствует, ее можно найти в фирменном каталоге. Если и этого сделать не удалось, тогда можно воспользоваться таблицей приблизительного соответствия между диаметром цилиндрической части конического экстрактора и номиналом резьбы обломанной шпильки.
| Диаметр | Резьба | |
| От | До | |
| 3,2 | 4,0 | М3 — М6 |
| 4,0 | 5,5 | М6 — М8 |
| 5,5 | 7,0 | М8 — М11 |
| 7,0 | 9,5 | М11 — М14 |
| 9,5 | 13 | М14 — М18 |
| 13 | 17 | М18 — М24 |
| 17 | 21 | М24 — М33 |
| 21 | 25 | М33 — M50 |
Показан самый распространенный тип конического демонтажного инструмента — с относительно мелкой резьбой. Существуют и другие типы конических моделей, которые незначительно отличаются по рабочим свойствам.
Комбинированный
Он совмещает в себе сверло и собственно экстрактор. Однако он обязательно требует для своего применения реверсивной дрели с переменным числом оборотов (от 350 до 800 об./мин).
Такая модель состоит из двух деталей: втулки и ввернутого в нее сверла. Сверло — левого вращения. На его средней части нарезана резьба, на которую навинчивается втулка. Втулка имеет коническую левую резьбу, как и ранее описанная коническая модель. В верхней ее части — шестигранный профиль для того чтобы использовать ключ рожковый или ключ гаечный накидной.
Как высверлить сломанный болт с помощью комбинированной модели? Высверливание сломанных болтов и удаления шпильки с применением этой модели состоит из четырех этапов.
- Засверливание. Применяется левое вращение дрели. Перед началом засверливания втулка по резьбе «сгоняется» назад, где свободно вращается вместе со сверлом;
- Вращением дрели в прямом (правом) направлении втулка «сгоняется» по сверлу вниз. При этом втулку придерживают за шестигранный профиль;
- При помощи шестигранного профиля производится начальное заворачивание втулки в отверстие в обломанной шпильке;
- Дрель переключается на левое вращение, и втулка вворачивается в отверстие до заклинивания. Продолжение вращения приводит к выворачиванию шпильки.
Комбинированный двусторонний
Также требует использования дрели с левым вращением патрона (реверсом). Он представляет собой стержень со сверлом левого вращения на одной стороне и конической моделью на другой.
Размер сверла соответствует размеру экстрактора. Он поставляется в наборах под размеры шпилек М3, М4, М5 и Мб.
Как выкрутить сломанный болт таким предметом? Применение его практически не отличается от применения конической модели.
Прямые
Поставляются в наборах. Набор состоит из сверл, втулок, прямых экстракторов и державок. Последовательность действий зависит от того, выступает обломанная шпилька наружу или нет.
Как вывернуть сломанный болт при выступающей шпильке?
- Накернить торец обломанной шпильки;
- Выполнить предварительное засверливание;
- Выполнить рабочее засверливание сверлом номинального диаметра;
- Ввернуть экстрактор в отверстие и вывернуть шпильку.
Как выкрутить сломанную шпильку при заглубленной шпильке?
- Выполнить предварительное засверливание, используя направляющую втулку, внешний диаметр которой должен соответствовать отверстию, а внутренний — сверлу;
- Выполнить рабочее засверливание сверлом номинального диаметра (без применения втулки);
- Ввернуть экстрактор в засверленное отверстие и вывернуть шпильку.
Как видно из описания, применение прямой модели требует дополнительной операции: предварительного засверливания.
Это связано с тем, что конический аналог с обратной резьбой совершенно не чувствителен к форме отверстия, что составляет, несомненно, его значительное преимущество.
Чем и как высверлить сломанную шпильку с минимальными затратами? Надо добавить, что конические, в общем и целом, дешевле.
Высверливаем обломок
Самым трудоемким способом является высверливание сломанных болтов. Использовать его стоит только в крайних случаях, когда другие методы не подойдут. Это обусловлено несколькими причинами. Во-первых, необходима высокая точность проводимых работ, так как вероятность повреждения резьбы очень велика. Во-вторых, сломать болт будет не так уж и просто, потребует времени и нескольких размеров сверл.
Если навыка подобных работ нет, самым приемлемым вариантом будет использовать для начала тонкое сверло, а потом большего диаметра. Смыслом метода является выбор размера, который будет максимально близким к размеру шпильки. После проведенных работ обломок болта нужно удалить с помощью магнита.
Если болт сломался выше поверхности
В этой ситуации сначала можно попробовать открутить болт пассатижами или разводным ключом. Если таким способом выкрутить не получилось, то можно болгаркой немного разрезать болт так, чтобы получилось отверстие под плоскую отвертку и уже потом отверткой выкрутить болт, иногда отверстие под отвертку можно сделать зубилом.
Читать также: Сетки арматурные сварные тяжелые
Так же, если есть такая возможность, можно приварить с торчащему куску болта другой болт или какой-нибудь изогнутый металлический прут и за него открутить. Некоторые даже не приваривают, а приклеивают агрессивным клеем, но этот вариант не всегда срабатывает.
Эффективные способы выкручивания болтов
Исходя из того, как сильно повреждено место соединения, применяется несколько методов по выкручиванию сломанного болта. Далее в статье они будут рассмотрены
Однако нужно акцентировать внимание на том, как вытащить слизанный болт, ведь в действительности он лишь деформирован
Посмотрите еще здесь!
Как сделать самодельный металлоискатель — лучшие схемы, инструкция. Обзор проверенных вариантов по созданию простого металлоискателя своими руками
Как выбрать стиральную машину: советы профессионалов, основные тонкости выбора надежной и качественной машинки. Виды, типы, программы и функции
Самодельные фонарики своими руками: пошаговая инструкция как сделать красивый и эффективный фонарь (110 фото)
Наиболее приемлемым способом принято считать подточку деталей. В результате мастер должен привести размер головки к величине ключа для болта с ровными краями.
Помимо того делается заточка проема для отвертки. В процессе выкручивания болта форма деталей останется не деформированной.
Для получения быстрого эффекта рекомендуется заранее промазать соединение раствором для легкого выкручивания.
Привариваем гайку сваркой
Часто мастера наблюдают износ место соединения со шляпкой. В итоге болт обламывается, и вытащить его становится затруднительно.
Опираясь на инструкцию, описывающую как правильно выкручивать сломанный болт без шляпки, вам удастся справиться с этой проблемой быстро и без особых усилий. Чаще всего применяется способ приваривания гайки.
Для такой работы понадобится иметь под рукой сварочный аппарат, гайку, кусачки и мастерские навыки.
Посмотрите еще здесь!
Электровелосипед своими руками: как построить с нуля недорогой и мощный электробайк (100 фото)
Как выбирать газовый котел — лучшие модели и производители. Обзор современных котлов и варианты их применения (145 фото и видео)
Как выбрать раздвижные двери: комплектация раздвижной двери, система открывания створок, типы дверных систем. Инструкция с видео, как своими руками установить раздвижную дверь
Первый способ самый простой. Необходимо взять гайку, используя при этом кусачки. Затем прислоняем деталь к срезанному болту
Лучше, если детали будут совмещены друг с другом не посередине. Прикрепляем сваркой подготовленную гайку. Кусачками пытаемся открутить обломок болта.
Ещё один метод с применением сварочного аппарата. На смену гайки придет металлический штырь. Чтобы болт было легче выкрутить, штырь фиксируется под наклоном.
Выкрутить обломаный болт — Ремонт и восстановление станков (общие вопросы)
Думал о таком способе, но опасаюсь не смогу так гайку приварить. Слишком мелкая работа. Да и выдержит ли сварка? Болт затянут довольно сильно, хоть и по графитовой смазке. Но, походу, это единственный рабочий вариант.
А может попробовать просто наварить обломок немного сверху, пропилить шлиц и отвёрткой попробовать?

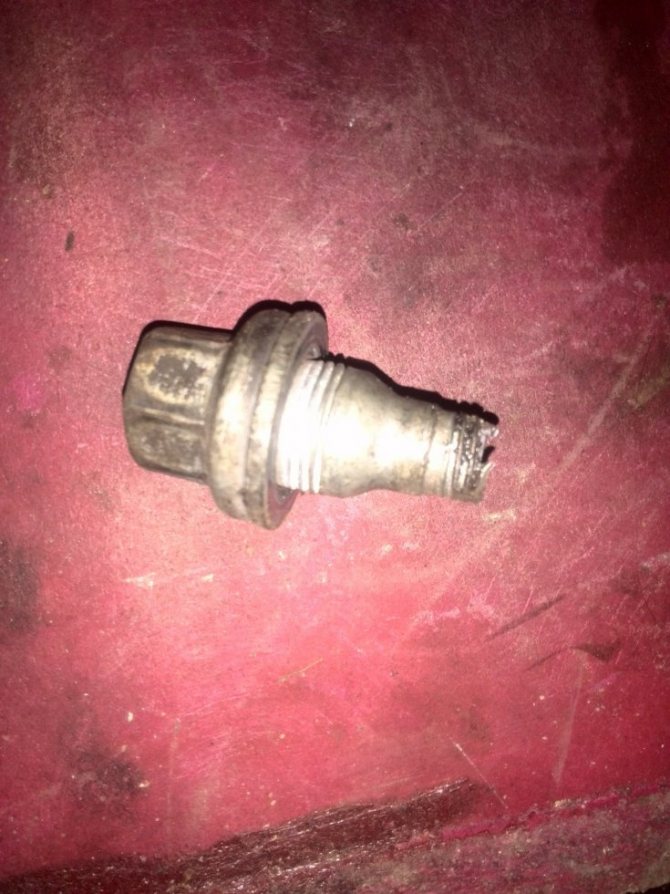

Ага. Вот наподобе такого я и обломил….
99% что сверло уйдёт в сторону, в область более «мягкого» металла.
Не, прорезать-то я прорежу, но заварить чугун обратно не смогу. Да и знакомых сварщиков, которые по чугуну варят тоже нету….
Это каким образом?
Попробую, завтра, со сваркой поразвлечся….
