Экстрактор для выкручивания сломанных болтов, принцип использования

Виды экстракторов

Приспособления для извлечения крючков изготавливаются из разных материалов и имеют разную конфигурацию. Самый простой вариант – деревянная щепка или прут с расщепленным концом. Но это на тот случай, если нет специального инструмента

При его выборе следует обратить внимание на материал и качество изготовления

Перед тем как пользоваться экстрактором, его надо выбрать. Экстракторы производят из металла, пластика или дерева. Есть и комбинированные модели, например, рабочая часть – металлическая, корпус – пластиковый или деревянный. Независимо от того, из какого материала вы выберете экстрактор, его рабочая часть должна быть идеально гладкой – без зазубрин и шероховатостей, иначе леска будет за них цепляться и может оборваться.

По конфигурации экстракторы для мирной рыбы могут быть следующими:

В виде отвертки;
В виде вилки;
Спиралевидные;
Конусообразные с прорезями.

Экстракторы, рабочая часть которых выполнена в виде отвертки, бывают различного диаметра. Для мелочи понадобится деликатное приспособление с диаметром стержня не более 2 мм. Для рыбы покрупнее стержень может быть и потолще – до 4 мм. Внешне этот экстрактор очень похож на отвертку, с той лишь разницей, что в центре рабочей плоскости имеется коническая выемка.

Еще один вид – это вилообразный экстрактор. Конструкция его проста. Двузубой вилкой легко подцеплять крючок. Однако этот вид подходит только для тех случаев, когда крючок находится непосредственно в пасти рыбы и его хорошо видно. Если он проник глубже, то такой инструмент не поможет. Острые концы вилки проткнут мягкие ткани, и рыба получит повреждения, несовместимые с жизнью.

Одним из наиболее удачных вариантов экстрактора рыбаками признается спиралевидная конструкция. С ее помощью не придется искать крючок, так как приспособление скользит по леске точно к месту зацепа. Стержень этого инструмента всегда выполняется из металла, а вот ручка может быть пластиковой или деревянной.

Следующий вариант очень похож на крючок для вязания. Тупой конец ограждает рыбу от травм, а в прорезь легко закладывается леска. В арсенале рыбака в идеале должно быть несколько приспособлений разного вида и размера. Многие делают экстрактор для рыбалки своими руками, ведь это совсем несложно.

Для хищной рыбы используют совсем другие инструменты. Внешне они похожи на круглогубцы или щипчики. Многие спиннингисты пользуются медицинскими зажимами (корнцангами) – они идеально подходят для извлечения приманки из пасти щуки или судака.

Как правильно пользоваться?

Выкрутить с помощью экстрактора заклинивший болт не так уж сложно. Достаточно соблюдать определенный порядок выполнения работ. Для разметки поверхности металла в поврежденном болте нужно подготовить кернер и молоток

Важно строго соблюдать центровку изделия, уделить внимание его правильному позиционированию. Поставив метку, можно переходить к сверлению, диаметр будущего отверстия должен соответствовать размеру рабочей части экстрактора

При наличии комплекта инструментов справиться будет легче. Если его нет, можно просто использовать направляющую втулку, обеспечивающую центровку дрели. Работать необходимо аккуратно, без значительного заглубления сверла. Далее можно установить экстрактор, подбив его глубже при помощи киянки и молотка. Ввернуть инструмент глубже поможет, в зависимости от конструкции изделия, гаечный ключ или специальный вороток метчика.

Как только упор будет достигнут, можно приступать к следующему этапу — выкручиванию обломанного болта или застрявшей шпильки. Для этого совершается вращение инструмента по направлению оси

Важно соблюдать заданную центровку, при ее смещении возможна поломка экстрактора. После того как болт окажется вывернут, его аккуратно снимают, стараясь не повредить инструмент

С винтового экстрактора проще всего скрутить болт пассатижами или ключом. Это базовая, универсальная техника, но она может не подойти, если обломок метиза расположен нестандартно, в этом случае действовать следует индивидуально.

Сам экстрактор тоже следует подготовить к работе. Перед ее началом нужно совместить канавки метчика и направляющие инструмента, сдвинуть, пока не будет достигнут упор. После этого втулка смещается к поверхности детали. На хвостовой части экстрактора крепится разводной ключ или вороток. По завершению извлечения метиза с наконечника нужно снять его обломок — для этого используют тиски и вороток, вращая инструмент по часовой стрелке.

Самые распространенные сложности стоит рассмотреть более подробно.

Болт сломан ниже плоскости. При таком расположении поврежденного метиза в углубление над ним в поверхности детали или изделия устанавливается втулка, соответствующая диаметру отверстия. После этого выполняется сверление на нужную глубину, при необходимости можно начинать с меньшего диаметра и постепенно увеличивать его. Далее можно вбивать или ввинчивать экстрактор.
Обломок находится выше плоскости детали. Последовательность работ будет аналогичной — сначала устанавливается подходящая втулка, затем выполняется кернение или сверление. Экстрактор ставится только в подготовленное отверстие в теле болта, с достаточным заглублением.
Слом на плоскости. Работа ведется в 2 этапа. Сначала извлекается верхняя часть сломанного метиза, затем все действия повторяются для оставшегося внутри отверстия элемента. Спешить не следует. Извлечь расколовшийся болт правильно поможет точная разметка, предварительное кернение, правильный выбор экстрактора для работы.

Существует ряд полезных приемов, позволяющих справиться с задачей по извлечению сломанного болта быстрее и эффективнее. Среди них — нагрев болта или шпильки в отверстии. Под влиянием теплового расширения металла дело пойдет быстрее. Если винтовая резьба сорвана, решить проблему может обычный шестигранник — ключ, надеваемый на торчащую над поверхностью часть метиза. Перед применением экстрактора будет полезно нанести смазку на поверхность болта. Прикипевший, проржавевший болт в соединении можно обработать ацетоном или другим растворителем, чтобы он легче отходил от стенок резьбы. Если это не помогает, метиз остается неподвижным, можно слегка накернить его, а затем подбить молотком. Прилагать силу нужно в нескольких точках — не менее 4 мест.

При работе с инструментом важно правильно выполнить его подбор. Например, клиновидные экстракторы не получится использовать на материалах повышенной хрупкости

Даже стальная деталь под ударной нагрузкой может деформироваться. Стержневые варианты универсальны, но редко попадаются в продаже. При работе со спирально-винтовыми экстракторами нужно обязательно предварительно высверлить отверстие, если такой возможности нет, стоит с самого начала выбрать другой тип инструмента для удаления поврежденных болтов.

О том, как правильно пользоваться экстракторами для выкручивания сломанных болтов, смотрите в следующем видео.

Полезные рекомендации от мастеров как выкрутить отломанный болт

Если попытка вывинчивания резьбового соединения не увенчалась успехом, то есть несколько полезных советов и рекомендаций от специалистов, которые обязательно будут полезны всем, кто столкнулся с такой неприятной ситуацией. Эти советы гласят о следующем:

Для повышения эффективности проводимых действий, необходимо нагреть резьбовое соединение
Использование молотка и керна, установленного под углом 45 градусов, поможет выкрутить оставшуюся часть отломанного болта
Использовать необходимо смазывающие вещества, в том числе, и смазку WD-40 для удаления коррозии

Еще специалисты рекомендуют приобрести набор экстракторов. Они продаются в количестве от 4 штук и более насадок разных размеров. Имея в наличии соответствующие насадки, вы всегда сможете быстро извлечь деформированную часть болта. Ниже на видео показано, почему стоит покупать только качественные экстракторы, и обходить стороной низкокачественные и дешевые устройства.

Что это такое и для чего нужны?

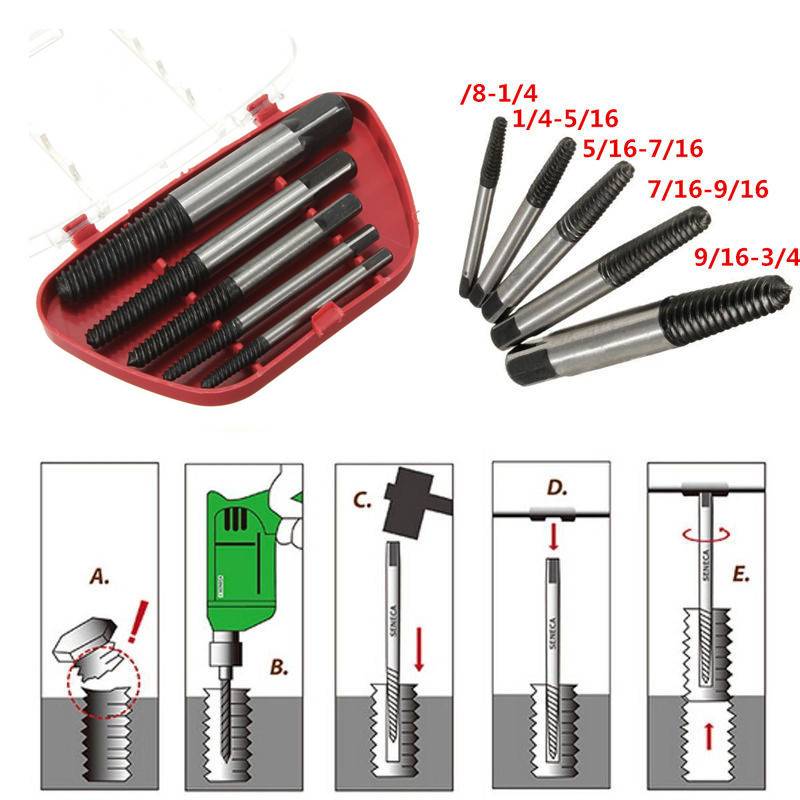

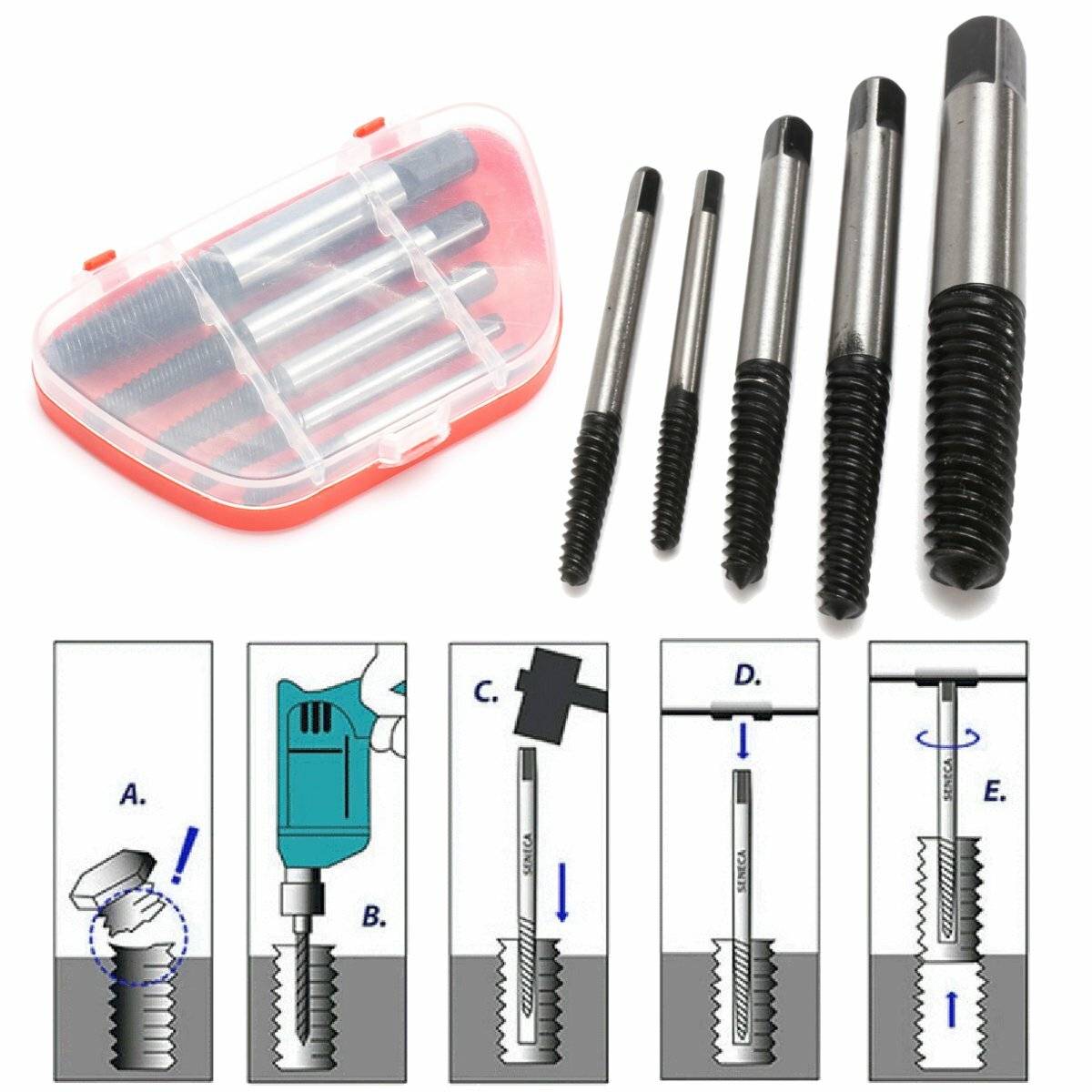

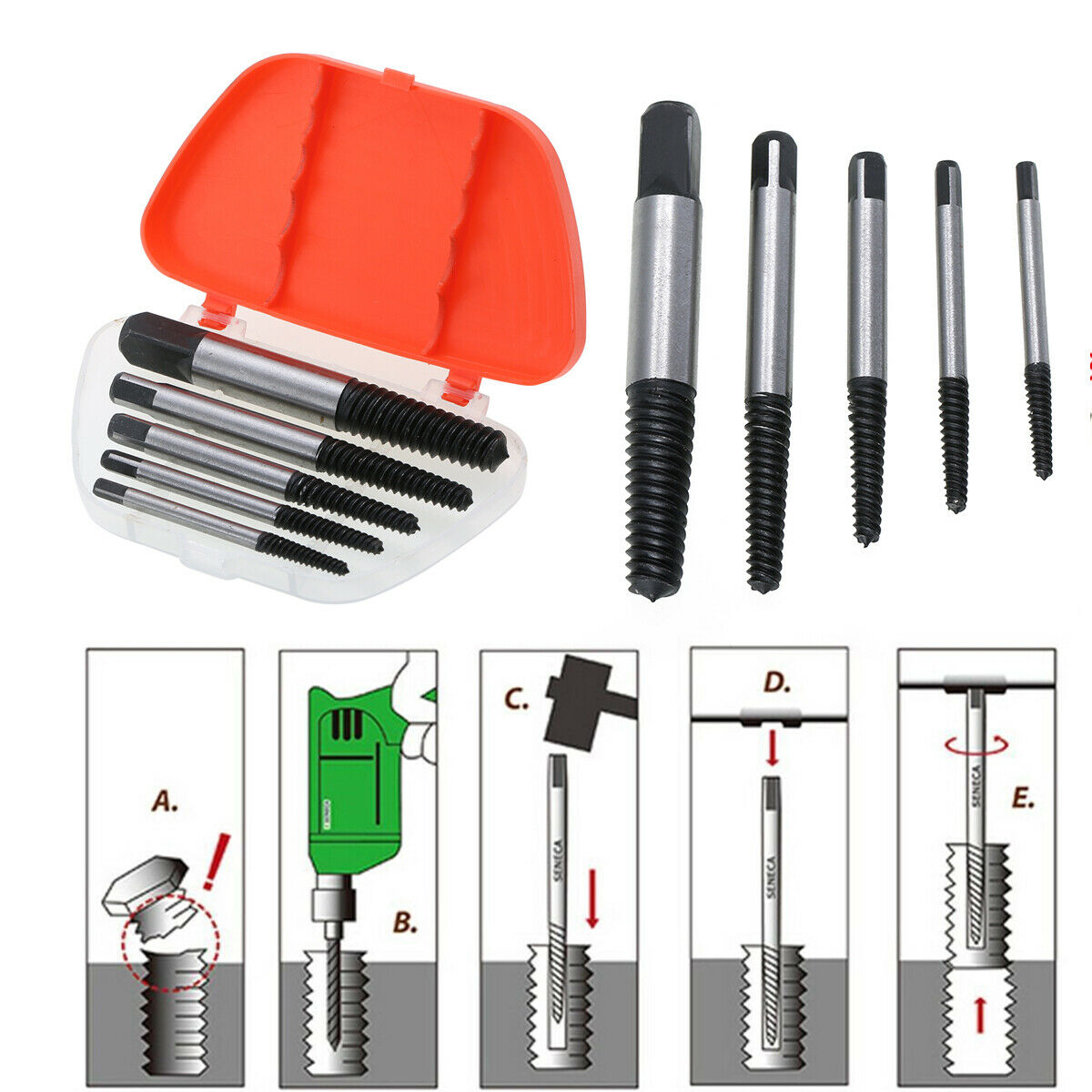

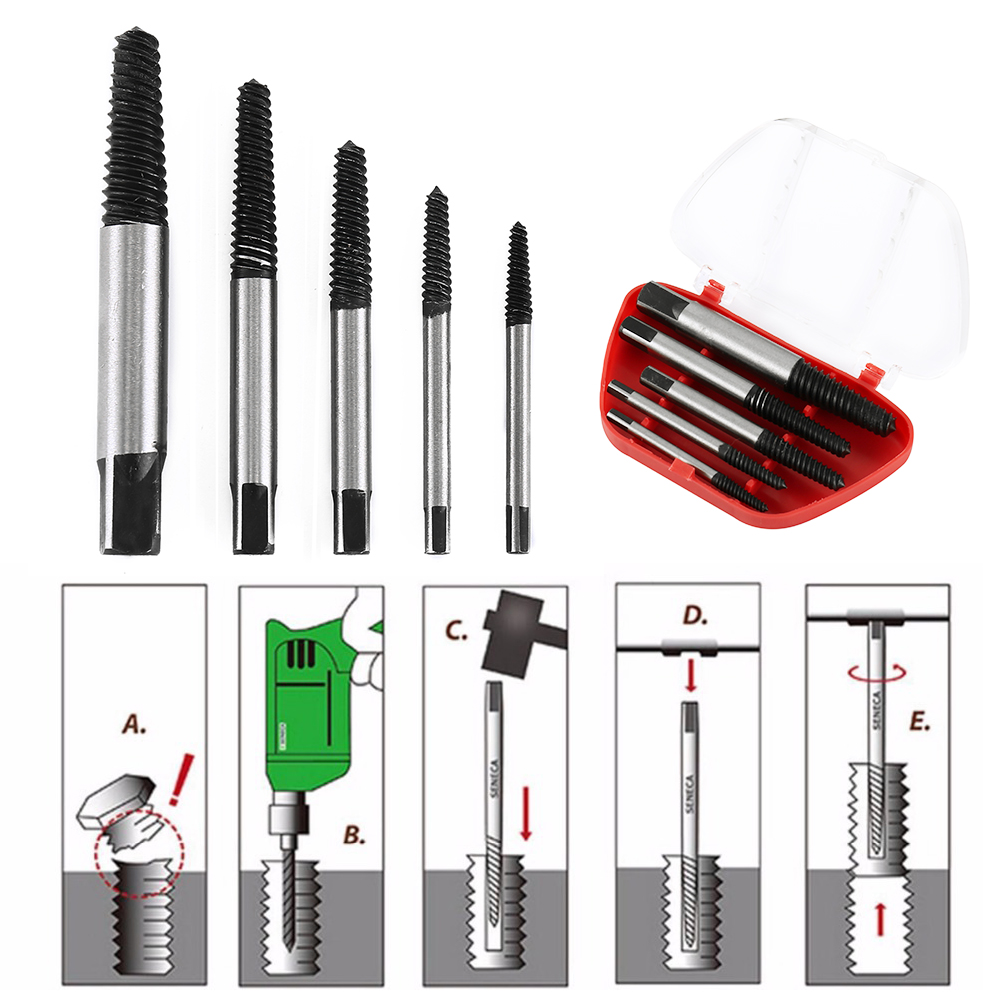

Чтобы извлечь застрявший элемент, его прежде всего требуется любыми средствами зацепить, и только затем постараться вывернуть или же вытащить. Нередко именно такие трудности заводят в тупик неопытных мастеров. По большому счету решить подобную задачу чаще всего не так уж сложно. Классический метод решения проблемы в ситуации с оборванным болтом или другим крепежным элементом предусматривает выполнение следующих действий.

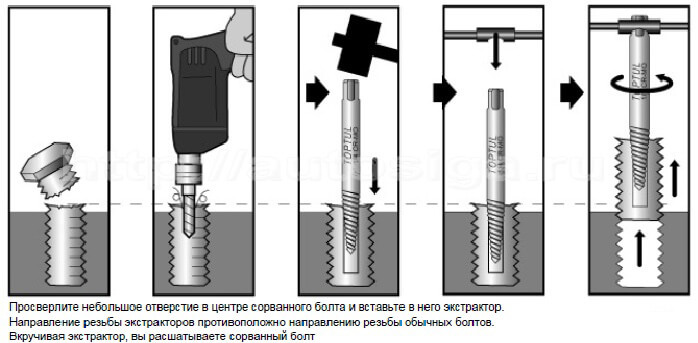

По центру детали высверлить углубление.
Заклинить внутри инструмент, имеющий цилиндрическую или коническую форму.
Используя свободный конец этого удлинителя в качестве воротка, извлечь сломанную деталь.

Именно этот инструмент и является экстрактором. Конструктивно он представляет собой своеобразный добойник или же бородок, состоящий из нескольких элементов.

Непосредственно рабочей части в виде клина

Важно учитывать, что эта часть приспособления имеет правую или левую резьбу. Выбор конкретного варианта зависит от особенностей извлекаемых фрагментов. Хвостовика, имеющего 4- или 6-гранную конфигурацию, необходимую для применения дополнительного инструмента, которым могут быть воротки, ключи гаечные, головки, плашкодержатели, а также электродрель и шуруповерт

Хвостовика, имеющего 4- или 6-гранную конфигурацию, необходимую для применения дополнительного инструмента, которым могут быть воротки, ключи гаечные, головки, плашкодержатели, а также электродрель и шуруповерт.

На данный момент компании, специализирующиеся на выпуске описываемых устройств, предлагают потенциальному потребителю более чем широкий ассортимент соответствующей продукции. Как самостоятельные приспособления и в наборах доступны экстракторы разной формы, предназначения и, конечно же, размеров.

Чаще всего в продажу поступают именно наборы, что делает этот инструмент универсальным. Согласно статистическим данным самыми востребованными являются экстракторы от М1 до М16. А также спросом пользуются экстракторы на 17 мм, что эквивалентно 1/2 дюйма. В данном случае речь идет в том числе о сантехнических моделях, предназначенных для работы с обломанными фрагментами труб.

Важно учитывать, что описываемые экстракторы представляют собой специфический инструмент. Он используется в экстренных случаях, когда ключевыми эксплуатационными характеристиками являются твердость и максимальная прочность материала, которых будет достаточно для выкручивания сломанных деталей

Изготавливают экстракторы из твердосплавных материалов, быстрорежущей и углеродистой стали

В подавляющем большинстве случаев используется инструментальная сталь марки S-2, хромированная CrMo и другие сплавы, имеющие аналогичные параметры

Изготавливают экстракторы из твердосплавных материалов, быстрорежущей и углеродистой стали. В подавляющем большинстве случаев используется инструментальная сталь марки S-2, хромированная CrMo и другие сплавы, имеющие аналогичные параметры.

Нередко в продаже можно встретить низкокачественные образцы выверток. К сожалению, в подобных ситуациях насадки чаще всего выполнены из недостаточно твердых материалов. Предсказуемо такие экстракторы изначально не подходят для полноценного выполнения их ключевых функций

Именно поэтому при выборе наборов настоятельно рекомендуется уделять внимание марке инструмента

Вес экстракторов напрямую определяется материалом изготовления, типом и размерами. Так, ключевые параметры внутренних моделей варьируются в следующих диапазонах.

Длина – 26-150 мм.
Диаметр конусной части – 1,5-26 мм.
Вес – 8-150 г.

Инструмент, относящийся к категории наружных, имеет следующие характеристики.

Длина – 40-80 мм.
Диаметр рабочей части – 16-26 мм.
Вес – 100-150 г.

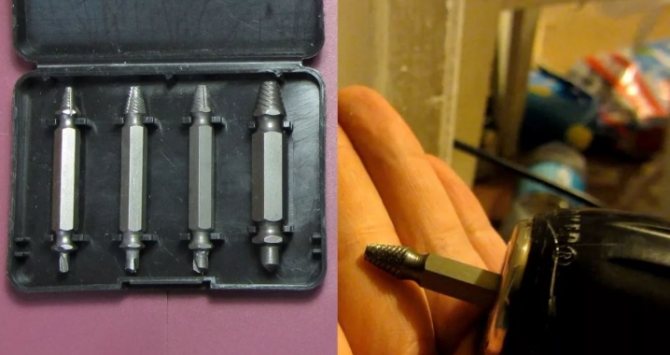

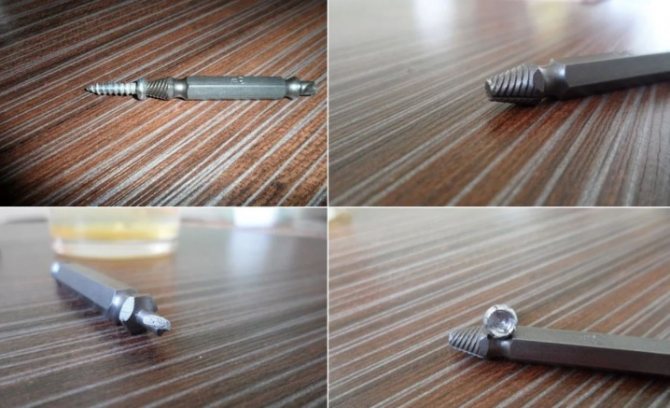

Маркировка на описываемых приспособлениях может отсутствовать вообще, или отображать диапазон рабочих диаметров, а также твердость материала. В некоторых случаях на инструменте (элементах набора) может присутствовать логотип производителя. Отдельного внимания заслуживают двухсторонние модели, у которых есть обозначения очередности использования сторон. В таких случаях литерой «А» обозначена сторона для сверления, а «В» – край, на котором находятся винтовые шлицы.

Виды устройства

Существует три разных типа экстракторов для выкручивания застрявших крепёжных деталей, которые немного отличаются между собой способом эксплуатации.

Спиральные винтовые. Считаются самыми эффективными и надёжными для изъятия сломанных деталей. Отличаются конусообразной формой. На экстракторах такого вида имеется специальная резьба, разная с двух сторон. С правой стороны резьба предназначена для извлечения болтов и шпилек, у которых резьба расположена с левой стороны. А левая резьба на экстракторе необходима для извлечения деталей, у которых резьба находится с правой стороны. Данный инструмент работает особым образом: он не вбивается в поломанную деталь, а просто вкручивается в место, предварительно просверленное по центру застрявшего в предмете шурупа или болта. После того как экстрактор будет вкручен, он заклинивается, а затем спокойно выкручивается одновременно с крепёжным элементом. Чтобы вытащить застрявший болт, потребуется приложить немало усилий, поэтому в этом случае всегда применяется специальный инструмент — вороток, который необходим для качественного зажима и вращения некоторых слесарных инструментов и, в частности, предметов.
Что касается экстракторов клиновидной формы, то они изготавливаются в виде конуса с небольшими гранями. Используется очень просто: инструмент требуется аккуратно вбить при помощи обычного молотка в заранее просверленное отверстие поломанной крепёжной детали. После того как устройство будет вбито, его нужно заклинить, после чего выкрутить при помощи гаечного ключа. Данный вид экстрактора очень прост в использовании, особых усилий для выкручивания застрявшего болта прилагать не требуется. Однако чтобы проделать работу качественно, экстрактор необходимо всегда вбивать точно по центру обломанной детали, иначе вытянуть её будет крайне проблематично. Более того, в процессе использования инструмента иногда могут возникать трудности с удалением уже выкрученного болта из самого устройства.
И последний тип экстрактора — стержневой. Он имеет форму стержня с очень острыми гранями. Данное приспособление используется по такому же принципу, что и остальные два вида: вначале в центре детали просверливается небольшое отверстие, после чего в нём заклинивается само устройство. Процесс выкручивания детали производится с использованием подходящего гаечного ключа. Этот тип устройства обладает одним существенным недостатком: уже выкрученные с предмета крепёжные элементы крайне плохо достаются их самого инструмента.

Как видно, каждый тип приспособления имеет свои определённые особенности, которые обязательно следует учитывать при выборе инструмента.

Способы применения экстрактора, выкручиваем поврежденный болт

Эксперты отмечают необходимость правильного подбора диаметра, других параметров (сплава, конструктивных особенностей) в выполнении определенного процесса. Инструкция, как пользоваться экстрактором для выкручивания сломанных болтов, во многом зависит от типа и целевого назначения полезного устройства. Но можно перечислить последовательность действий, которые предпринимаются мастером:

проблема, стоящая перед ним, всесторонне оценивается, после этого из имеющегося арсенала подбираются необходимые инструменты;
проводится разметка, результатом которой становится определение центра: это важно, от точности зависит результат всего процесса;
сверление отверстия сверлом более тонким, чем удаляемая деталь, или поэтапно, с последовательным его расширением;
установка экстрактора в сделанное углубление (тип приспособления может быть разным, и это обстоятельство определяет дальнейшие действия;
клиновидный заглубляется, спирально-винтовой тоже, но после этого его вкручивают, используя вороток;
насадку выкручивают, вместе с ней удаляется и часть застрявшего крепежного элемента или детали, успех зависит от приложенных усилий и контроля за расположением;
зажав его в тисках обломок, извлекают извлечь экстрактор, вращая по часовой стрелке.

В некоторых случаях могут быть определенные нюансы, узнать которые можно, посмотрев видео о применении разных типов экстракторов для выкручивания сломанных болтов. Нередко использование приспособления происходит для извлечения болтов, винтов и шпилек, и прочих распространенных вариантов крепежных деталей. Тогда применяются втулки, для разметки отверстия используется кернер. При этом процесс может происходить ниже, выше и на уровне поверхности, в которой они застряли.

Технические основы – особенности конструкции и принцип работы оборудования

Для начала стоит указать читателям, что слово «экстрактор» имеет английские корни. В переводе с английского «extact» означает «извлекать, удалять». Это слово лучше всего объясняет назначение инструмента. С точки зрения конструкции, подобное оборудование имеет общую черту: оно состоит из хвостовой части и основной в виде бура различной формы.

Простота конструкции обеспечивает долговечность и надёжность в различных ситуациях ФОТО: krepezhinfo.ru

За счёт чего герой нашего обзора справляется со своей основной задачей? Всё элементарно – в теле повреждённой детали создаётся отверстие определённого диаметра, внутрь вставляется экстрактор и закрепляется. Мастеру остаётся только извлечь повреждённый элемент при помощи отвёртки, шуруповёрта либо иных подручных средств.

В некоторых моделях экстрактор механическим способом проникает внутрь шурупа или винта ФОТО: kraft-air.ru

Как выкрутить сломанный болт?

Если вы уже ознакомились с видами и устройством экстракторов, то наверняка сложили мнение о том, как выкрутить сломанный болт. Тем не менее, без систематизации данную статью будет сложно назвать полной, а потому давайте разбираться детально.

В первую очередь следует отметить середину сломанной детали при помощи молотка и кернера. После этого нужно просверлить небольшое отверстие для экстрактора, которое выполняет роль направляющей. Сверлить направляющее отверстие стоит очень аккуратно
, не смещая ось в сторону!

Далее вставьте экстрактор в новое отверстие, после чего для лучшей фиксации забейте его слегка молотком. Для вкручивая инструмента в надломившийся болт следует использовать вороток метчика. Причем заметить упор вкручивая легко: элемент начнет вращаться вместе с экстрактом.

После частичного выворачивания сломанного болта можно воспользоваться фиксатором либо плоскогубцами для большей скорости выполнения работ.

Сопровождать работы стоит ацетоном или смазывающим маслом.
Ускорить работы по выворачиванию шпильки или болта получится, если нагреть застрявшую заготовку.
Вытащить сломанный элемент без особых хлопот получится, если пользоваться сверлами с обратной резьбой
.
При поврежденной резьбе винта есть смысл попытаться выкрутить его при помощи 6-гранного ключа. Вполне возможно, что он поддастся.
В крайнем случае можно воспользоваться молотком и керном. При этом удерживайте керн к элементу под 45-градусным углом, ударяя по нему молотком против часовой стрелки. Повторите все несколько раз в разных местах. Если попытка не удалась, попробуйте другой способ.
Если у вас не получается вывернуть шпильку своими руками, то попробуйте просверлить в элементе отверстие большего диаметра, после чего повторно нарежьте резьбу.

Таким образом для выкручивая сломанных болтов экстрактов выступает лучшим решением, позволяющим в большинстве случаев провести работы самостоятельно без особых усилий. Удачи!

Довольно часто мастерам приходится сталкиваться с такой ситуацией, когда при выкручивании болта происходит обрыв шляпки. Причем касается это не только крепежных соединений с шестигранной формой шляпки, но и креплений под отвертку. Как выкрутить сломанный болт с сорванной шляпкой, поможет такой вид режущего инструмента, как экстрактор. Что это такое, какие виды экстракторов бывают, и как с их помощью выкручиваются сорванные крепежные соединения, подробно в материале.

Трудности выбора

Сразу же стоит оговориться, что качество рассматриваемого оборудования является определяющим параметром, который должен влиять на выбор. Экстракторы не должны приобретаться случайно и без тщательного анализа всех их рабочих свойств. К характеристикам, определяющим качество экстрактора, относятся прочностные качества материала его изготовления. Сталь обязана быть очень твердой, однако не сильно хрупкой, в противном случае инструмент попросту сломается во время работы. Такими характеристиками обладают лишь несколько сортов стали от различных изготовителей, но по своему составу они более-менее максимально схожи между собой. К сожалению, некоторые компании-производители из азиатских стран изготавливают экстракторы практически из любых сколь-нибудь прочных видов стали. Действительно, такая продукция имеет более низкую стоимость, но ее приобретение не принесет особой пользы, а самим инструментом удастся воспользоваться лишь пару раз, потом он сломается

Поэтому, специалисты советуют покупать только те наборы, чей производитель не вызывает репутационных сомнений, одновременно обращая внимание на маркировку примененной в инструментах стали

Современные образцы экстракторов продаются как отдельно, так и в составе различных наборов. Профессионалы рекомендует иметь под рукой сразу же полный набор с различными по диаметру и размерам извлекателями, а также будет неплохо, если в комплекте будут поставляться дополнительные инструменты. Естественно, что стоимость качественного и полного комплекта может показаться довольно-таки высокой, но все расходы окупятся после первых же случаев использования.

Технология выкручивания обломанных болтов

Удалить из основания сломанный крепеж с помощью экстрактора сможет даже новичок. Главное – последовательно выполнять все структурные этапы процесса извлечения. Перво-наперво, следует накернить отметину в центре сломанного крепежа, для чего используется керн и молоток. Затем нужно просверлить отверстие, куда будет вставлен экстрактор. При этом, учитывается диаметр будущего отверстия, ибо он должен соответствовать диаметру извлекателя. Для этого используется специальная втулка для направления, коя поставляется в комплекте экстракторов. Потом необходимо установить экстрактор в выполненное отверстие, а его фиксацию произвести посредством подбивания киянкой или молотком. Далее, экстрактор вкручивается в отверстие сломанного крепежа с помощью воротка, метчика или гаечного ключа (до упора). Ввернув извлекатель до предела, можно начинать выворачивание болта.

По завершению выворачивания экстрактор аккуратно снимается, не допуская повреждения граней клинового оборудования. Если же использовался винтовой тип, то болт попросту откручивается. В целях облегчения процесса снятия, допускается использование гаечного ключа либо пассатижей.

Некоторые особенности применения технологии извлечения болтов

В зависимости от сложившейся ситуации, технология извлечения сломанного болта может различаться по месту застревания последнего:

Ниже плоскости основания – в данном случае сначала необходимо в образовавшуюся глубину вставить втулку и чтобы ее диаметр соответствовал отверстию. Затем нужно просверлить отверстие надлежащей глубины. Если застрявшей крепеж имеет большой диаметр, то сперва используются сверла малых размеров для постепенного рассверливания отверстия. Окончательным этапом станет вбивание стержня и установка втулки для извлечения крепежного элемента.
Выше плоскости основания – в этой ситуации выполняются все те же действия, что и в предыдущей. Сначала направляется и устанавливается втулка, только потом просверливается отверстие для установки стержня, который и извлечет застрявший болт.
На одном уровне с основанием – здесь придется обязательно использовать кернер, дабы правильно разметить центр будущего отверстия. Затем требуется просверлить отверстие по центру, установить экстрактор и выкрутить шпильку.

Полезные советы при работе с резьбовыми болтами

При выкручивании подобных сломанных крепежных элементов имеется возможность несколько упростить рабочий процесс:

Если разогреть застрявшее изделие, то его извлечение займет намного меньше времени;
Если резьба сорвана, то для выкрутки можно использовать шестигранный ключ;
Перед началом работ лучше обработать сломанную деталь каким-либо смазывающим веществом – растворителем, ацетоном или маслом;
Используя сверла с обратной резьбой очень легко вывернуть обломанный болт;
Использование керна и молотка может стать эффективным шагом. Керн устанавливается под углом в 45 градусов к обломанному болту и отбивается против часовой стрелки. Такую операцию требуется провести в минимум четырех сторонах, и тогда крепеж должен сместиться.

Основные характеристики приспособлений

Стоит отметить, что экстракторы предназначены для выполнения строго определенных задач. Они помогают извлечь из предмета крепежный элемент со сломанной головкой. Незаменимая вещь для ремонта авто

Большое внимание стоит уделять таким свойствам, как надежности и прочности используемого при изготовлении материала. Товар выпускается из высокоуглеродистой стали, твердосплавных металлов, быстрорежущей стали. Часто применяется инструментальная сталь S2, оксидированная, хромованадиевая сталь высокой прочности и иные аналогичные сплавы

Часто применяется инструментальная сталь S2, оксидированная, хромованадиевая сталь высокой прочности и иные аналогичные сплавы.

Стоит отметить, что подпольные производители используют для изготовления продукции мягкие металлы, что делает применение данных инструментов по назначению невозможным

Поэтому необходимо уделять особое внимание производителю и маркировке. Связываться с малоизвестными компаниями или теми, к продукции которых есть претензии, не стоит. Это чревато потерей денег

Это чревато потерей денег.

Вес устройства зависит от используемого при его изготовлении металла, а также от параметров и разновидности. Внутренние экстракторы имеют длину от 26 до 150 мм. Конусное жало в пределах 1,5 – 26 мм. Вес конструкции – 8 – 150 грамм. Наружные изделия выпускаются длиной от 16 до 26 мм, весят около 100 – 150 грамм.

ГОСТов данных слесарных приспособлений нет. Каждый производитель опирается на свои технические условия. У известных брендов есть персональные лаборатории, где специалисты разрабатывают самый хороший состав материала для изготовления инструментов профессионального уровня. Маркировка товаров либо отсутствует, либо указывается диаметр, для работы с которым подходит данный инструмент.

Описание устройства

Подобное приспособление для выкручивания обломанных болтов, шурупов и винтов поможет извлечь оставшиеся ввёртыши из всякой поверхности и практически с любой глубины. Это незаменимый помощник и профессионального слесаря, и домашнего мастера.

Виды приборов

В настоящее время на выручку при сложных сломах крепежа и шпилек придут экстракторы резьбы одного из трёх типов. В их применении есть небольшие различия.

Наиболее результативной получается операция по извлечению остатков крепежа с помощью спирального выворачивателя. Они изготавливаются в виде конуса и имеют резьбу с двух концов. Одна из них предназначена для работы с изделиями, имеющими левую резьбу, вторая — для правой. В отличие от других видов инструментов для выкручивания сломанных болтов, такое приспособление не требует ударов по корпусу.

Вывертка происходит за счёт вкручивания конуса в просверлённое отверстие. За счёт ниток резьбы происходит зацепление за края, и с усилием обломок выдёргивается наружу. Для облегчения в наборе имеется специальный ворот, подобные слесарному приспособлению для метчиков.

Выворачивание происходит без применения силы. Главное требование состоит в точной разметке. Если инструмент встанет не по центру, вынуть остатки будет трудно. Периодически возникает проблема удаления обломка с кончика устройства.

За форму изготовления назван третий экстрактор для выкручивания сломанных болтов. Стержневой прибор имеет очень острые грани, которые обеспечивают заклинивание его в отверстии. Способ применения и недостатки у него аналогичны предыдущему экземпляру.

Комплектация набора

Покупать экстракторы рекомендуется набором. Производители каждый образец маркируют по единому стандарту и комплектуют свои изделия всей необходимой в работе оснасткой. Приобретая хорошо укомплектованный выкручиватель, не придётся подбирать к нему подходящие приспособления. Обычно подобное оборудование собирается по такому принципу:

Центровочные втулки разных диаметров.
Втулки для помощи в выкручивании остатков крепежа.
Сами экстракторы всех типов.

Преимущества работы с экстрактором

Способов извлечения резьбовых обломков существует много. По сравнению с попытками выкрутить застрявшую деталь разными способами, работа с подобным приспособлением имеет некоторые преимущества:

Простое применение без специальной подготовки.
Невысокая цена за комплект необходимого оборудования и оснащения.
Не имеет значения тип поверхности, в которой застрял осколок болта или самореза.
Качественный инструмент очень редко выходит из строя.

Рейтинг надежных производителей

Для того, чтобы не натолкнуться на продукт недобросовестного производителя, следует знать, какие из продавцов зарекомендовали себя с хорошей стороны, и при покупке в первую очередь обращать внимание на их товар

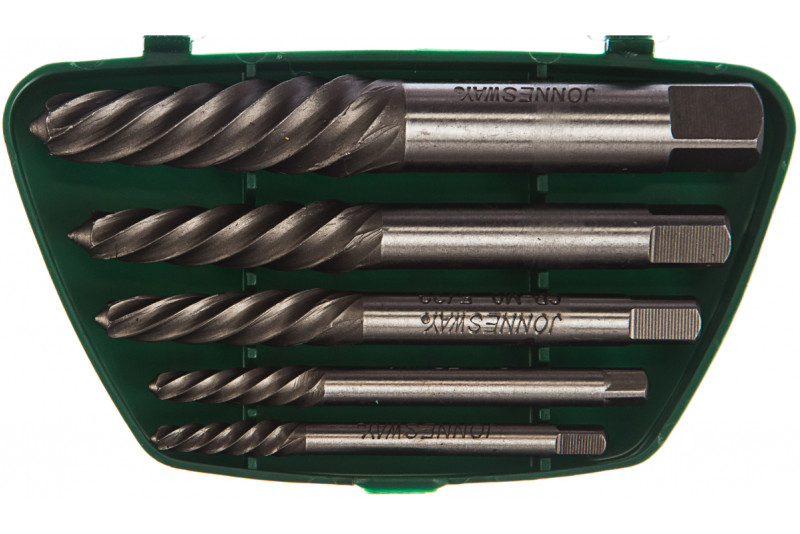

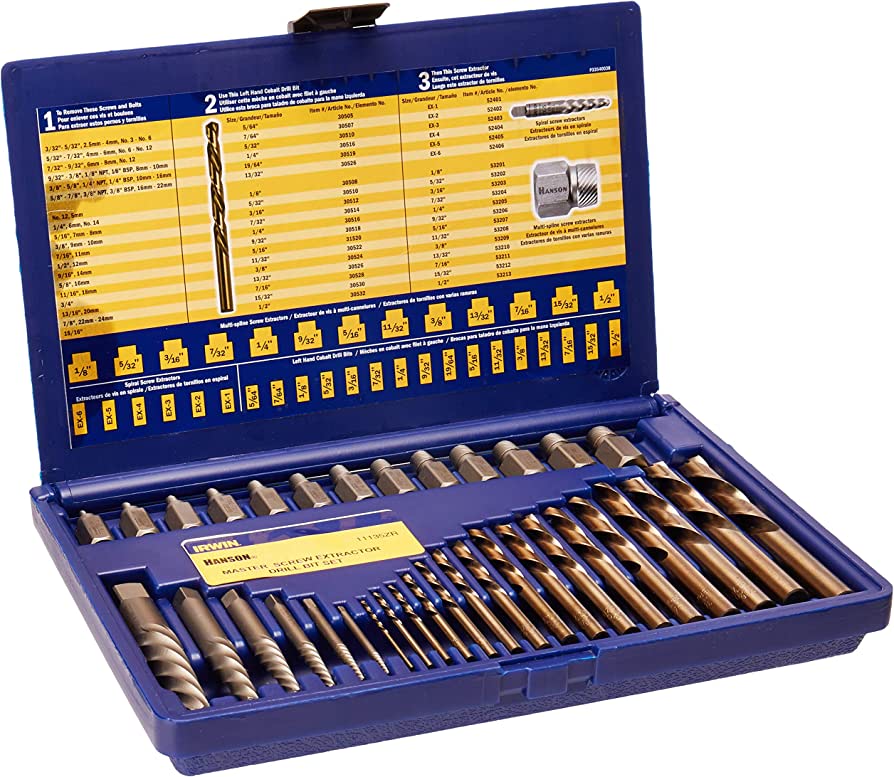

Irwin Hanson

Уже более 100 лет компания предлагает свои продукты на рынке. Сегодня она является узнаваемой торговой маркой, производящей качественные инструменты, в том числе экстракторы, которые могут применяться для извлечения даже сильно застрявших, заржавевших болтов.

Jonnesway

Компания предоставляет универсальные наборы инструментов. Наборы подходят для работы даже со шпильками с маленьким диаметром и продаются по доступной цене.

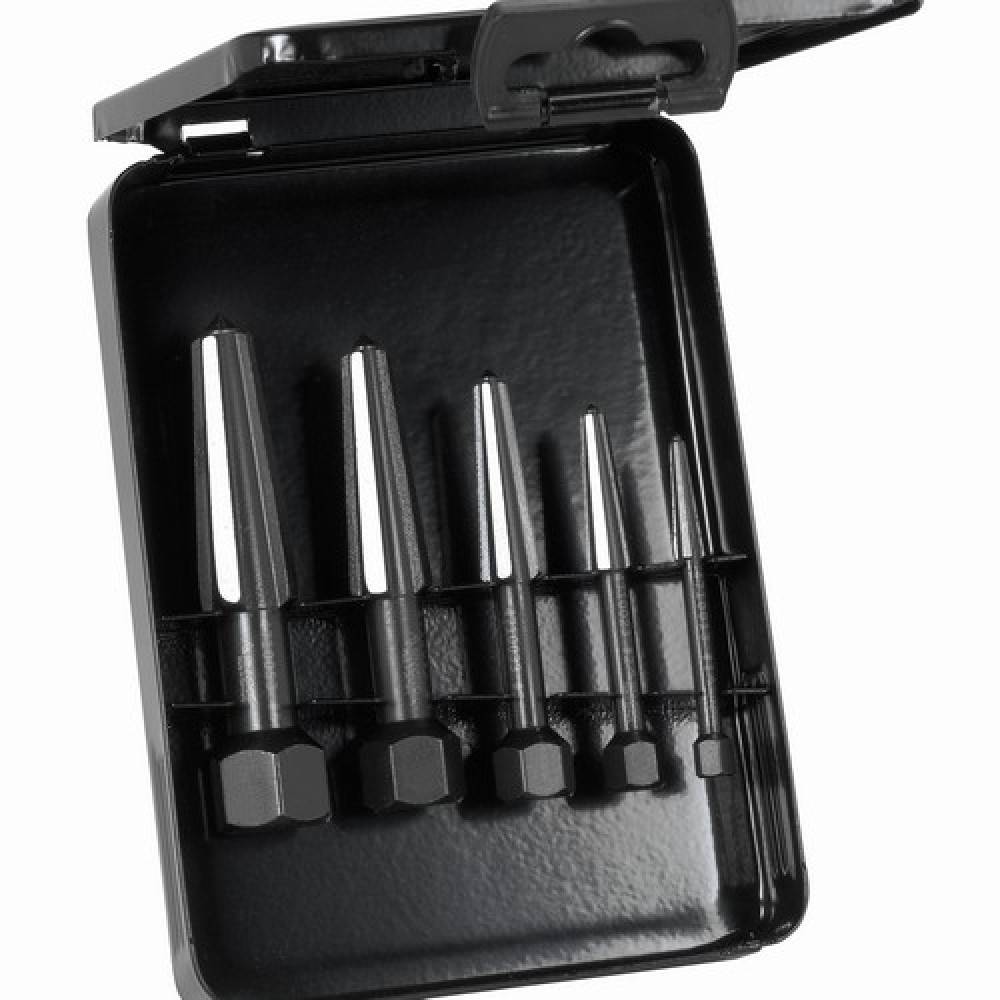

Rennsteig

Предприятие динамично развивается в регионе с многолетним опытом производства столярных инструментов. Один из продуктов компании — Rennsteig RE-4719013 – набор из 5-ти инструментов, предназначенных для извлечения из материала сломанных, старых болтов. Инструменты данного производителя производятся из высококачественной стали, благодаря чему они отличаются особой прочностью.

Альтернативные способы выкрутить болт с сорванными гранями

Приваривание гайки, как способ выкрутить болт без граней

Этот старый испытанный способ выводил из тупика во время ремонта многих.

Конкретный случай. Сломался болт крепления рычага передней подвски на старенькой Suzuki Ignis. Причём расстояние между проушинами кронштейна рычага не позволяло ни забить ни вкрутить экстрактор в обломок. Сварка в этом случае оказывается самым эффективным средством открутить сломанный болт.

Суть приёма заключается в следующем.

Подбираем гайку подходящего диаметра, надеваем на сломанный болт и привариваем. Если болт сломался вровень с поверхностью детали, максимально точно фиксируем гайку по центру болта. Варим

Осторожно, без рывков, выкручиваем сломанный болт за гайку

Важно!

Отсоедините клеммы АКБ! Обеспечьте сохранность проводки, шлангов, пластмассовых изделий от расплавления и возгорания!

Допустим, что экстрактор и сварка Вам недоступны. Тогда, если болт сломался в резьбе, применяем

Высверливание — отличная возможность окрутить болт без граней

Прежде всего, рассчитаем диаметр сверла. Формула для стандартной резьбы проста — из диаметра болта (резьбовой части) вычитаем величину шага резьбы.

Следующий важный момент — как избежать увода сверла в сторону? Для предотвращения такой неприятности существуют кондукторы. Кондуктор (упрощённо) это пластина с отверстиями. В отверстиях перпендикулярно закреплены направляющие втулки (гильзы), соответствующие диаметру сверла. Кондуктор фиксируется на детали, гильзы совмещаются с отверстиями со сломанными болтами. Можно сверлить! Именно гильза будет препятствовать отклонению сверла.

Кондуктор незаменим, если необходимо удалить сломанный болт из алюминиевой детали. Особенно если ею будет головка блока цилиндров двигателя.

Выбивание остатков металла

Можно также сочетать высверливание с выбиванием остатков сломанного болта при помощи выколотки.

Такой приём используют в случае, если резьбовые отверстия сквозные. Начиная со сверла наименьшего диаметра, сверлим обломок. Когда »стенка» его достаточно ослабнет, удаляем её выколоткой. Затем зачищаем резьбу метчиком.

Таким способом можно, например, избавиться от обломков шпилек крепления приёмной трубы к выпускному коллектору на ВАЗ2114-15 не снимая последний с двигателя.

Нагревание для того, чтобы вывернуть болт с сорванными гранями

Рассмотрим и такую ситуацию — нет экстракторов, сварки, кондуктора и хороших свёрел. Как вытащить болт, если он сломался?

Решить задачу можно (и иногда очень успешно) можно путём нагревания деталей докрасна. После остывания они станут податливей и вполне могут выкрутится зубилом, кернером и т.д. Описанные способы выкручивания сломанных болтов не являются исчерпывающим, универсальным ответом на задачи такого рода. Для наглядности — просмотрите материал на видео.

https://youtube.com/watch?v=dC8kJmFPx-s

Заключение

Надеемся, что статья помогла разобраться с тем, что такое экстрактор и как он работает. Разные производители предпочитают делать экстракторы из различных материалов. Экстрактор сильно облегчает работу мастера и может не только сэкономить время, но и сохранить целостность поверхности. Главные моменты, которые нужно помнить перед покупкой:

экстрактор – устройство для выкручивания застрявших болтов, шурупов, саморезов;
перед тем как приобретать экстрактор, убедитесь, что на дрели или шуруповерте есть функция обратного хода;
от выбора металла зависит – получится ли выкрутить шуруп, так как разные соединения требуют разной твёрдости экстрактора, чтобы всё получилось;
компактные размеры позволяют взять такой набор с собой.

Рынок РФ пока что не предлагает хороших долговечных вариантов, тем не менее достать оригинальный импортный набор за небольшие деньги можно.
