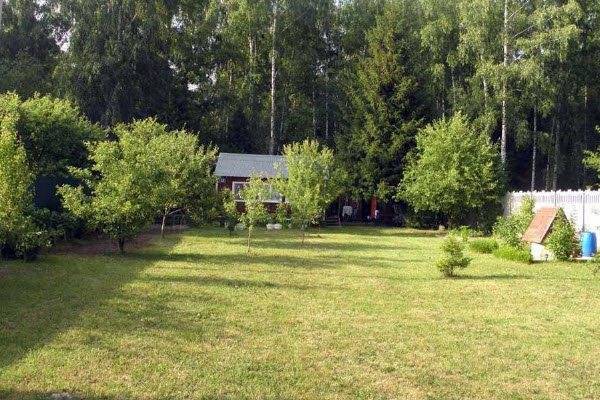

Выбор места на участке
Место строительства должно обеспечивать безопасность, долговечность здания, удобство его использования.
Проще говоря, дом не должен создавать дискомфорт вам и соседям. Чтобы обеспечить это, достаточно следовать нескольким простым советам:
Строить лучше на равнине, небольшой возвышенности, избегая низин и крутых склонов, на которых фундамент будет подмывать водой. Тень от высоких зданий не должна перекрывать ваши и соседские зеленые насаждения, участки садов, огородов — это плохо скажется на состоянии растений. Дом нужно правильно сориентировать по сторонам света, чтобы солнечный свет равномерно освещал комнаты
На больших участках важно заранее продумать удобство подъездных дорожек к дому, а также его сообщение с бытовыми постройками и прочими элементами хозяйства. Расположение дома не должно мешать существующим и запланированным инженерным коммуникациям (водо и газопроводы, канализация, сети электропитания). В доме будет намного уютнее, если вид, открывающийся из окон, не перекрыт деревьями, элементами рельефа и другими зданиями
В доме будет намного уютнее, если вид, открывающийся из окон, не перекрыт деревьями, элементами рельефа и другими зданиями.
Некоторые нюансы выбора места для фундамента диктуются особенностями проекта. В первую очередь, это форма и расчетный вес здания. На пологих склонах возможно строительство широких малоэтажных домов, но не узких и высоких сооружений.
Какая техника используется при копке траншеи?
Копка траншеи лопатой (вручную) эффективна при малообъемных работах и на твердых грунтах (например, на суглинке). Способ оптимален при невозможности подогнать технику к строительному участку или необходимости вырыть траншеи в условиях обильной прокладки инженерных коммуникаций. Во всех остальных случаях, когда нельзя обойтись рытьем вручную, применяется такая техника:
- бара (траншеекопатель или грунторез);
- мотоблок;
- экскаватор (мини-экскаватор) и бульдозер.
Бара эффективна для работ по выемке узких траншей (до 40 см), глубина которых составляет до 2 м, например, при необходимости проложить газопровод или водопровод. Кроме прочего, бара стоит дешевле, нежели экскаватор. Она быстрее в работе и ею легче вырыть окоп на небольшой территории.

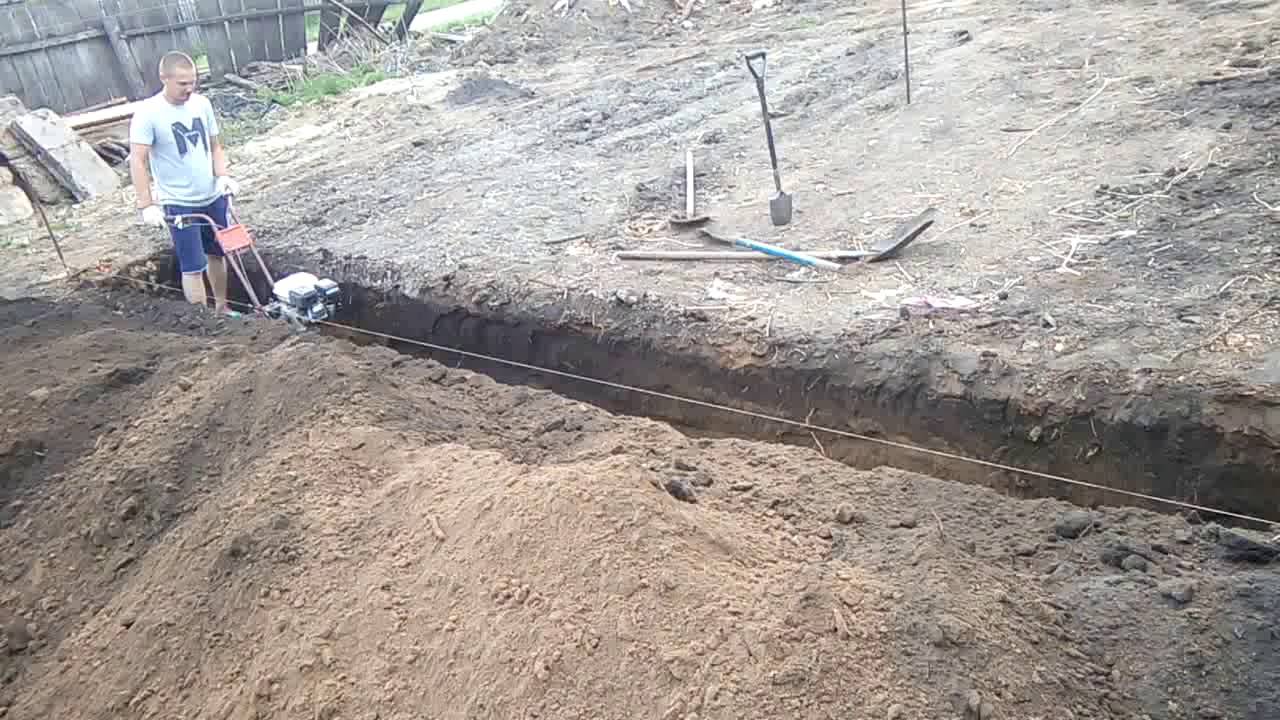

Мотоблоком, если не удастся полностью механизировать рытье траншей, то получится значительно упростить этот способ. Им проводиться рыхление грунта с его последующей выемкой лопатой. Способ полезен при осуществлении фундаментных работ, когда нужно сделать широкий подкоп на небольшую глубину.
Чтобы сделать подкоп правильно, удобно работать мини-экскаватором с бульдозером. Малогабаритность и маневренность позволяет быстро манипулировать бульдозером на небольших участках, например, дачах. Он удобен наличием гусениц, которые не повреждают асфальт. Работать бульдозером можно, если требуется сделать окоп, глубина которого 2.5 м, а ширина – 28-38 см.
Траншея под водопровод
Чтобы разработать подкоп под водопровод, необходимо правильно определить уровень промерзания грунта. Если делать окоп глубже, необходимо обеспечить его безопасность, например, установить подпорки по всей длине.
Рытье траншеи экскаватором
Чтобы выкопать траншею под водопровод, можно использовать окоп трех видов:
- прямоугольного сечения с отвесами;
- в форме трапеции с наклонными стенками;
- смешанные.
Первый вид предполагает минимум земляных работ, небольшую ширину выемки. Такой способ обустройства водопровода требует устройства крепления стенок, чтобы сохранить безопасность работников, так как существует риск обвала.
Второй тип может обходиться без крепления. Чтобы выкопать траншею требуется много пространства для маневренности, которая утрудняется по мере разработки все большей площади грунта.
Смешанный тип эффективен там, где глубина траншеи стыкуется с грунтовыми водами. В таком случае, сверху окоп укрепляется откосами, а внизу – отвесными стенками.
Чтобы правильно определить, какая техника нужна, необходимо ответить на такие вопросы:
- какую длину имеет водопровод;
- какой ежедневный объем работ;
- в каких условиях ложится водопровод.
Для рытья траншеи под водопровод эффективен мини-экскаватор. Его главное преимущество – маневренность, а недостаток – малая производительность: примерно 20 м/8ч. Чем крупнее техника используется, чтобы проложить водопровод, тем выше производительность, но хуже маневренность.
Траншея под газопровод
Подкоп под газопровод делается относительно неглубокий. Обычно глубина установки составляет 0.6 м. В перегруженных местах с обилием автомобильного трафика, допускается глубина не менее 0.8-0.9 м, а при работе с трубами высокого давления глубина выемки должна быть не менее 120 см.
Рытье траншеи барой
Главная задача траншеи – предотвратить повреждение проложенных труб. О каком бы типе инженерных коммуникаций не шла речь. Контроль правильности прокладки труб освидетельствует специальный акт госслужб.
Существует и технология определения дна выемки, в которую укладывается газопровод. Если диаметр трубы составляет до 1000 мм, то делается подкоп глубиной – 0.8 мм и больше. Если диаметр трубы – более 1000 мм, то бульдозером нужно прокопать выемку больше 1 м.
На то, какой будет сделан окоп, также влияет характеристика грунта на стройплощадке. Песчаные грунты требуют выемки глубиной не менее 1.2 м, скальные, каменистые грунты — от 0.6 м, а торфяники и грунты с высоким содержанием воды – 1.1 м.
Ширина траншеи зависит от того, какие инструменты решит применить застройщик, а также типа грунта. Чтобы узнать, какой она будет, необходимо прибавить к ширине ковша показатели движения грунта для разных местностей. Например:
- пески и супеси – ширина установки + 0.15 м;
- глина и суглинки – ширина установки + 0.40 м;
- скалы или мерзлый грунт – ширина установки + 0.4 м.
Если, чтобы выкопать траншею применяется бара, то ширина траншеи будет соответствовать ровно ширине ее рабочей установки.
Порядок выемки грунта (вертикальная планировка)
В зависимости от того, на какой фундамент планируется опереть дом, изготавливается котлован или траншеи. При определении размеров траншей необходимо учесть, что ширина выемки складывается из следующих величин:
- фундаментная лента дома – размеры указаны в проекте, на местности конструкция обозначена тремя шнурами (наружная, внутренняя поверхность, ось стены);
- подбетонка – шире ленты, как минимум, вдвое (увеличение размера траншеи в обе стороны на одинаковое расстояние);
- дренаж – пристенный отстоит от наружной грани ленты на 1,6 – 4 м, для оси кольцевого дренажа расстояние рассчитывается индивидуально;
- пазухи траншеи – должны обеспечивать доступ рабочих при бетонировании стяжки, монтаже опалубки, нанесении рулонной, обмазочной или штукатурной гидроизоляции на боковые грани ленточного фундамента после распалубки (0,6 м минимально с обеих сторон), утеплении.
Таким образом, чтобы выкопать траншеи для столбчатого или ленточного фундамента, нужно учесть нормативы СП, пожаробезопасности, СанПиН. Следует обеспечить доступ в пазухи выработок рабочих для производства строительных операций.
Как правильно выбрать инструмент?
Вручную траншеи разрабатывают специальной лопатой и с применением специально изготовленных подручных средств. Главным ручным инструментом для копки траншей остается лопата. Чтобы работу выполнить проворно и высококачественно необходимо профессионально подобрать данный инструмент, что уменьшит трудоемкость работ и объем перекидываемой земли.
Наиболее популярные виды лопат, применяемых при ручной разработке выемок:
- Штыковая имеет плоский квадратным штык, применяется при необходимости разработки сильно утрамбованной земли, а заостренный штык для вскапывания рыхловатого грунта.
- Совковая с широким плоским штыком с загнутыми бортиками по сторонам используется для сбора выкопанного грунта и выноса его из выемки.
- Скребки используются для снятия верхнего растительного слоя перед копкой.
- Специальные лопаты для копки имеют штык прямоугольной конфигурации с остроконечным окончанием. Она позволяет расчистить стенки траншеи и в то же время не разрушать находящийся рядом земельный покров.
Для правильного подбора инструмента обращают внимание на:
- главную часть лопаты — ковш;
- материал из которого он изготовлен;
- характер лезвия.
Обычно ковш производится из обычной или нержавеющей стали. Первые дешевле, вторые долговечные в эксплуатации.
Черенок лопаты тоже считается ее важной частью. От длины черенка зависит производительность и эффективность работы, а также оказываемая нагрузка на спину и ноги
Короткий черенок, как у саперных лопат может использоваться для небольшой подчистки стен выемки.
Для остальных ситуаций черенок обязан выполняться длинным, в соответствии с ростом землекопа, не менее 120-140 см. Такой размер требуется, чтобы сформировать большой рычаг и обеспечить дистанцию от туловища к рабочей поверхности. Это позволит существенно снизить нагрузку на ноги и спину. Черенок производится деревянным или металлическим. Первый вариант имеет более низкую цену, его длину возможно «подогнать» по росту землекопа. Второй обладает более эргономичной формой и прочными характеристиками, но металл недопустимо применять в холодное время года.
Как копать траншею под ленточный фундамент
Можно с полной уверенностью назвать героями тех людей, которые принимают непростое решение строить дом своими силами. Учитывая тот факт, что абсолютное большинство россиян – это люди с не очень высоким достатком, то строить дом своими руками у них чуть ли не единственная возможность улучшить свои жилищные условия. На первичном и вторичном рынке недвижимости стоимость жилья очень высокая, а ипотеку брать – это серьёзный шаг, так как есть угроза попасть в кредитную кабалу к банкам. Но если смельчаки уже решились на индивидуальное строительство, то естественно нужно начинать с фундамента, который полностью можно сделать своими силами, без привлечения профессиональных строителей.
Перед началом строительства, когда на руках уже есть готовый проект будущего дома и все необходимые разрешающие документы, то прежде чем приступить к первичному этапу – закладке фундамента, следует подготовить участок под него. Для этого необходимо:
- Спланировать участок;
- Сделать разбивку под фундамент.
Важно помнить, что фундамент под дом является его основой. Любая ошибка при его закладке вызовет массу проблем в дальнейшем строительстве. Поэтому к разбивке периметра фундамента необходимо подходить с особой тщательностью
Лучше это делать с привлечением профессионального геодезиста, который с помощью приборов выведет правильные углы и заложит необходимые размеры. Ошибки здесь недопустимы, так как после заливки фундамента исправлять ошибки будет чрезвычайно трудно и дорого…
Поэтому к разбивке периметра фундамента необходимо подходить с особой тщательностью. Лучше это делать с привлечением профессионального геодезиста, который с помощью приборов выведет правильные углы и заложит необходимые размеры. Ошибки здесь недопустимы, так как после заливки фундамента исправлять ошибки будет чрезвычайно трудно и дорого…
При последующих работах по рытью траншей под фундамент #8211; можно обойтись своими силами. Это несложно, хоть и требует значительных физических усилий. Необходимо знать, что геодезисты делают разбивку здания по осевым линиям. И чтобы избежать любой ошибки в закладке фундамента необходимо правильно рассчитать ширину и глубину траншей под него.
Параметры траншеи рассчитывается исходя из: Запланированной толщины стенок фундамента. Для одноэтажного дома толщина несущего периметра фундамента достаточна в размере 40 сантиметров. Под перегородки – 30 сантиметров. Глубины траншеи. Определяется в зависимости от характера грунта. Если грунт песчанистый, то глубину траншеи необходимо предусмотреть до 0,5 метра. При глинистой почве – достаточно 35 – 40 сантиметров. Ширины траншеи. Рассчитывается исходя из толщины фундамента + толщина опалубки + резервный зазор для манёвра в 10 – 12 сантиметров.
Не забывайте, что профессиональные проектировщики указывают размеры здания по осевым линиям. Это необходимо учитывать при закладке траншеи. Рассчитанную ширину траншеи следует разделить на 2 и полученный результат перенести на участок строительства справа и слева от осевой линии, разбитой геодезистом с помощью прибора. Когда все размеры фундамента будут отмечены колышками на местности, можно приступать к рытью траншей. Как вариант – к этому процессу привлекается экскаватор, но в этом случае следует помнить, что экскаватором вынимается грунта из траншей намного больше, чем это делается при ручной работе. Может возникнуть проблема утилизации вынутого грунта. Да и после экскаватора, траншеи приходиться доводить до кондиции вручную. И на это тратится не меньше времени, чем на собственно рытьё траншей руками.
После выполнения вышеуказанных работ, можно приступать к установке опалубки под фундамент. Но это уже тема другого разговора…
Технология погружения шпунта ограждения
Готовая стена выемки, креплённая трубошпунтом
Применяется 5 основных технологий погружения шпунта ограждения котлована:
- вибропогружатель для шпунта — наиболее распространённая технология, за счёт высокой скорости монтажа, а значит и производительности. Установка для вибропогружения представляет собой базовую машину (экскаватор, кран или трактор) с подвесным оснащением (собственно вибропогружатель, состоящий из гидро-двигателей с эксцентриками, смонтированными на станине, и гидравлической станции),
- статическое вдавливание шпунта — самый бесшумный и щадящий к прочностным свойствам грунта и к фундаментам расположенных поблизости построек, погружение шпунта выполняется сваевдавливающей установкой,
- забивка и предварительное лидерное бурение под шпунт, или без бурения — самый доступный способ при использовании сваебойной установки с дизель-молотом,
- и чуть более дорогой, но более контролируемый в процессе — забивка шпунта гидравлическим молотом,
- завинчивание и вдавливание трубчатого шпунта свайной буровой установкой.
Погружение шпунта ограждения в грунт происходит до рытья котлована на выровненной строительной площадке по периметру будущей выемки. В твёрдых грунтах предварительно выполняется бурение под шпунт, чем достигается гарантированное достижение проектной глубины, снижение динамического воздействия через грунт на основания соседних зданий, применение менее мощного (а значит и менее дорогого в эксплуатации) оборудования и ускорения операции погружения.
Копровая установка с гидромолотом
Погружение шпунта ударным методом без бурения лидеров — это самый простой и недорогой способ устройства ограждений из шпунта. Используется чаще всего, когда нет особых требований к уровню шума и динамическим воздействиям на основания близ расположенных зданий через грунт. Выполняется копровыми установками.
Вибропогружение шпунтового профиля
При повышенном давлении от осадочных пород и, тем более, при нагрузке от грунта под близко расположенными зданиями обычное шпунтовое ограждение может оказаться недостаточным для должного укрепления стены выемки. В этих случаях проводятся дополнительные меры крепления стен котлована. В распоряжении проектировщиков и строителей имеется широкий арсенал методов и технических решений:
- монтаж продольного пояса из металлического профиля (швеллера, двутавра),
- применение укрепляющих распорок из металлопроката, упирающихся одним концом в дно котлована, а другим в стену,
- применение распорных систем из металлического профиля — конструкции их могут быть разнообразны по сложности и исполнению,
- устройство грунтовых анкеров — заглубляемых в толщу грунта железобетонных якорей.
Подготовительные работы
Перед тем как выкопать траншею под фундамент нужно разметить ее границы в соответствии с данными и параметрами, перенесенным с плана, на участке вбивают колышки и натягивают шнурку, строго следя за созданием прямых углов.
Размеры траншеи зависят от типа фундамента:
- Мелкозглубленный имеет ширину не менее 60 см, и глубина его составляет 50-60 см. он предназначен для легковесных малоэтажных сооружений.
- Глубокозаглубленный копают на глубину до 2 м, что гарантирует расположение подошвы основания ниже уровня промерзания грунта. Ширина такой ленты зависит от материала, из которого планируется возводить здание. В большинство случаев она составляет 70 см.
Строители, которые знают, как копать траншею под фундамент, делают ее значительно шире, чем само основание дома. Это обусловлено тем, что предстоит в самой траншее собирать опалубочную конструкцию и необходимо учесть толщину деревянных щитов, используемых для выполнения данный операции.
Перед копкой ковшом разметку можно выполнить песком.
Как выкопать фундамент под домом? Для рытья траншеи под фундамент ковшом экскаватора вычисленная глубина поддерживается постоянно, но после завершения работ нужно будет аккуратно подровнять края канавы, чтобы можно было качественно установить опалубку. Что касается второго параметра, то ширина котлована, который предстоит разрабатывать с помощью строительной техники, не превышает 40 см. После выравнивания внутренней поверхности канавы ее параметры будут точно соответствовать указанным на плане.
Выкопать фундамент, используя экскаватор проще и быстрее, кроме того при такой копке правильно соблюдаются основные размеры котлована под фундаментом дома. Однако проведение данных работ требует значительных материальных затрат и тщательной подготовки подъездных путей к месту строительства. Обустройство котлована под дом занимает достаточно времени и требует строгого соблюдения всех размеров, полученных путем точных расчетов.

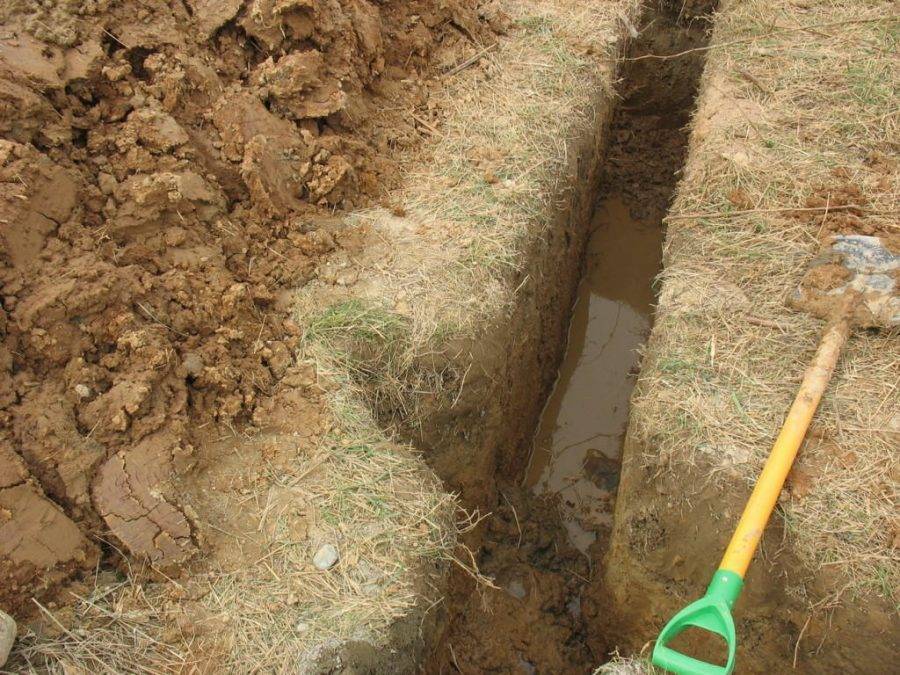

Рытье траншей вручную
Самый старый, трудозатратный, долгий по времени и неэффективный способ разработки траншей. Стоимость ручного труда высока, а скорость работ напрямую зависит от состояния грунта. Однако он применяется до сих пор – там, где нет другой возможности сделать узкий прокоп или когда использование техники не оправдано экономически. Но даже в этом случае работы нужно поручать профессионалам, которые знают требования СНиП и РД. Иначе можно повредить инженерные коммуникации, проходящие по участку.
Стоимость копки вручную: цена за 1 м3
| Условия работ | Стоимость |
|---|---|
| При глубине 0,75 м | От 500 руб./м3 |
| В условиях промерзания грунта на 1,5 м | От 1000 руб./м3 |
У ручной разработки траншей есть одно достоинство: он более эффективен при копке по твердым и разнородным грунтам. Кроме того, этот способ позволяет выполнять работу более точно и аккуратно. К недостаткам метода относятся факторы, определяющие цену за погонный метр:
- проектная глубина траншеи;
- характеристики и актуальное состояние почвы;
- время года;
- погодные условия;
- плотность застройки;
- наличие на объекте ранее проложенных коммуникаций;
Все это сказывается на увеличении стоимости работ. Поэтому разработка траншеи вручную – крайняя мера, к которой прибегают при невозможности применения более экономичных решений с применением высокопроизводительной спецтехники.
Порядок работ по устройству фундаментной ленты
Заливка фундамента:
| Этапы | Комментарий |
Расчистка | Территорию очищают от старых построек, ненужных кустарников и деревьев, полностью снимают плодородный слой грунта. |
Геодезические работы | Если в доме предусмотрен цокольный этаж, фундаментная лента сооружается в котловане. В домах без подвалов, особенно на фундаменте мелкого заложения, разрабатывают не котлован, а траншеи. И в том, и в другом случае разбивка контура выполняется в соответствии с чертежом, в котором прописаны размеры фундаментов. Для этого сначала определяют основные оси здания и закрепляют их на обноске. Затем выносят проекцию контуров опорной части, закрепляя её забивными стульчиками с натянутыми по ним двойными рядами бечёвки. Именно по ним и будет ориентироваться экскаваторщик. |
Нарезка траншей | Копать начинают от угла здания, постепенно продвигаясь по контуру будущих стен. Глубину контролируют, время от времени опуская в выработку вехи. Иногда при копке глубоких траншей приходится укреплять щитами осыпающиеся стенки. |
Устройство насыпных слоёв | Толщина насыпных слоёв тоже определяется расчётом. При строительстве одноэтажного частного дома предусматривается подушка из крупнозернистого песка высотой 15 см, насыпаемая слоями по 5 см, с обязательной проливкой и утрамбовкой каждого. На нестабильных грунтах поверх песка насыпают ещё и 10 см щебня — либо эти материалы просто смешивают, так же послойно уплотняя. |
Установка опалубочных щитов | После того, как дно траншеи полностью подготовлено: дно отсыпано и утрамбовано, монтируют опалубку. На картинке инвентарная, многоразового использования. Одноразовая сбивается из обрезной доски, соединяемой брусками или стальными уголками. Чтобы стенки не деформировались, их укрепляют подпорками. Рекомендуем прочесть: как залить ленточный фундамент без опалубки. |

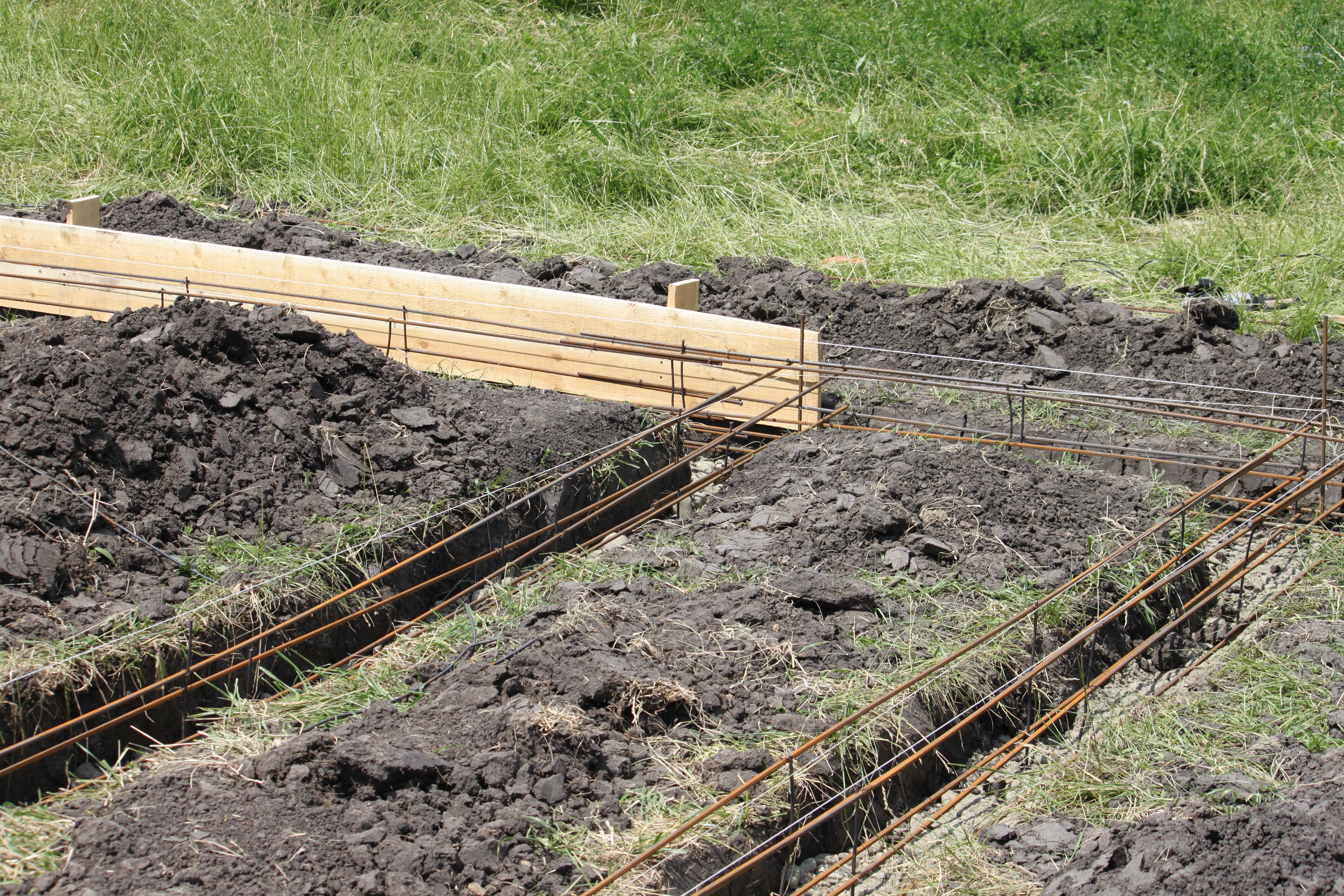

Армирование | На следующем этапе из арматурных стержней толщиной 10-12 мм собирают пространственный каркас, конструкция которого определяется расчётом. Чтобы под ним образовался защитный слой бетона, каркас устанавливают на специальные подставки-стульчики. |
Бетонирование | Далее внутрь опалубки заливают бетонный раствор класса В20. Как и в случае с насыпными слоями, делается это послойно, с уплотнением бетона путём штыкования или вибрирования. Верх заглаживают правилом или кельмой, выравнивая по маякам на опалубке, или торцам вдавленных штырей нужной длины. Затем поверхность железнят сухим цементом и оставляют ленту для затвердевания. |
На какую глубину копать фундамент под дом?
Для постройки надежного и долговечного дома в первую очередь необходимо создать соответствующее основание. Чтобы установить фундамент, вне зависимости от типа, необходимо выкопать под него траншею нужных размеров.
При этом следует внимательно отнестись к расчетам, которые должны полностью соответствовать планам постройки с учетом материалов и местности.
Типы грунта
Кроме прочего на какую глубину копать фундамент под дом также влияет тип грунта на строительном участке.
Всего выделяется три разновидности почвы:
- непучинистая (песок);
- слабопучинистая (смешанные породы);
- пучинстая (суглинок, глина).
Определяется тип грунта путем предоставления профессионалам образца почвы, взятой на строительном участке. После того, как будет получен результат, можно выполнить предварительные расчеты, которые, в конечном счете, окажут помощь в копании траншеи для фундамента.
Глубина копания фундамента, исходя от типа грунта, может быть следующей:
- для пучинистых – м.;
- для слабопучинистых – м.;
- для непучинистых – м.
Важно отметить, что наиболее устойчивым считается непучинистый грунт, из-за своей способности выдерживать высокие нагрузки. То есть, при такой почве потребуется выкопать небольшую по глубине траншею
Столбчатый тип фундамента
При постройке столбчатого фундамента используются: кирпичи, бетонные блоки, асбестовые трубы и чистый бетон, заливающийся в опалубку.
Обычно такое сооружение размещается на пучинистых грунтах с высоким уровнем промерзания. Столбчатый фундамент не предрасполагает к строительству подвала для дома.
Главной особенностью столбчатого фундамента являются столбики, которые необходимо установить в нескольких ключевых местах. Закапываются основания, при этом, на глубину метра.

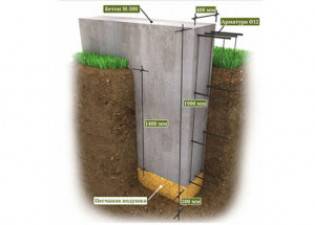

Фундамент ленточный
Ленточный фундамент – это самый распространенный вид основания для деревянных и кирпичных домов.
Устанавливается основание по всему периметру дома и обладает шириной на 50 мм. превосходящей ширину стен. Основание никак не ограничено типом грунта.
При установке ленточного фундамента требуется вырыть траншею на 200 мм. глубже уровня промерзания почвы.
Плитный фундамент
Фундамент плитный нужно использовать в тех местах, где присутствует сложный тип грунта. Компенсируется неустойчивость путем установки монолитной плиты, соответствующей размерам дома.
Глубина траншеи для плитного фундамента полностью зависит от типа грунта на участке
Таким образом, следует акцентировать внимание именно на разновидность почвы
Фундамент свайный
Свайный фундамент для дома из дерева устанавливается на неровном земельном участке или при неустойчивых типах грунта.
При таком виде основания, независимо от глубины установки основных колонн, невозможно выстроить подвальное помещение.
Глубина, на которую требуется закапывать основания фундамента, определяется исключительно типом грунта.
Правила копки фундамента
В случае самостоятельного копания траншеи для фундамента рекомендуется четко следовать всем правилам проведения работ
Среди основных принципов нужно уделить внимание следующим нюансам:
- фундамент любого типа должен быть оборудован гидроизоляцией, в целях защиты от жидкостей на большой глубине;
- все работы по обустройству фундамента, включая копание и засыпку траншеи, должны проводиться без остановки;
- работы по копке необходимо проводить в полном соответствии с предварительно составленным проектом (это касается как методов копания, так и размеров).
Особенности конструкции
Ленточный фундамент – это замкнутый контур из железобетонных балок, заложенный по периметру здания и под несущими стенами, и передающий нагрузку здания подлежащему грунту. На нем строят как легкие садовые домики и каркасные дома, так и тяжелые монолитные «замки» и каменные коттеджи: несущая способность зависит от ширины и высоты ленты. На прочных грунтах на ленточном фундаменте строят даже многоквартирные дома в двенадцать этажей. Также именно этот тип фундамента используют для домов с цокольными этажами и подвалами – лента рассматривается, как стена подвала.
Для такой конструкции годятся почти все типы грунтов, кроме неустойчивых торфянистых – поэтому на слабонесущих и обводненных землях Ленинградской области дома ставят сложных и дорогих фундаментах, а в Москве такие конструкции будут лишней тратой денег.
Ленточный фундамент обычно устраивают на подушке из песка средней фракции с виброуплотнением через каждый 100 мм. Глубина конструкции рассчитывается с учетом особенностей участка:
- наличие или отсутствие подвальных помещений;
- глубина залегания грунта;
- вес и другие характеристики здания.
al185Модератор FORUMHOUSE
Фундамент следует строить не по хотелкам и фанатично красивым идеям, а по расчету. Фундамент в ИЖС рассчитывается на расчетное сопротивление грунта основания и под нагрузки объекта, с обязательным учетом возможных неблагоприятных факторов: гидрогеологических, сил морозного пучения, неоднородности основания, просадочных и набухающих грунтов.
Все деформированные дома с перекошенными проемами построены на неправильном фундаменте, рассчитанном и построенном без учета особенностей грунта, уровня грунтовых вод, веса дома и т.п.
В зависимости от особенностей конструкции и глубины заложения выделяют несколько видов ленточных фундаментов.
По конструкции:
| Тип | Особенности конструкции |
| Монолитный | Цельная отливка из железобетона с высокими показателями прочностями и максимальной несущей способностью. Ее заливают за один прием. Арматура должна быть качественной, соответствующего сечения – это дает устойчивость к изгибающим нагрузкам. |
| Сборный | Состоит из заводских фундаментных блоков (ФБС). Несколько проигрывает монолитной ленте по эксплуатационным свойствам, часто применяется в малоэтажном строительстве. Для повышения устойчивости и долговечности таких ленточных фундаментов делают песчаную подушку, на нее устраивают специализированные железобетонные подошвы ФЛ, а уже поверх них на цементно-песчаный раствор кладут ФБС. Сверху эту конструкцию может завершать армопояс – для прочности и равномерного распределения нагрузок. |
По глубине залегания
| Тип | На каких грунтах используется |
| Незаглубленный | Только на скалах и стопроцентно неподвижных грунтах, поэтому делают его крайне редко и не для домов, а для хозяйственных строений. Такой ленточный фундамент делают только монолитным. |
| Мелкозаглубленный | На прочных грунтах, которые не подвержены морозному пучению. Закладывают на глубину меньше уровня промерзания грунта. |
| Полнозаглубленный. | Подходит почти для всех грунтов и гидрогеологических условий, заглубляется ниже расчетной глубины промерзания (но не на твердых глинах и песчаных грунтах с низким УГВ). Выполняется в траншеях и котлованах с обратной засыпкой. |
Такое количество разновидностей ленточного фундамента, как молнолитного, так и из блоков позволяет сделать правильный выбор для условий конкретного участка и получить хороший результат. У ленточного фундамента один большой недостаток (не считая обилия земляных работ и времени, которое уйдет на созревание бетона после заливки) – он может получиться дорогим, поэтому, если речь идет о легких постройках, лучше не выбрать другой вариант. Но все же ленточный фундамент имеет очевидные преимущества, это:
- долгий срок службы;
- высокая несущая способность;
- нагрузки дома равномерно распределены на грунтовое основание;
- технология строительства довольно проста.
Заливка прямо в землю, или так называемый «кубанский вариант» ленточного фундамента является нарушением технологии, на FORUMHOUSE от этого предостерегают.
RNikonovУчастник FORUMHOUSE
Устройство ленточного фундамента с заливкой «в землю» считаю недопустимым. Сделать ленту «в землю» качественно почти невозможно.

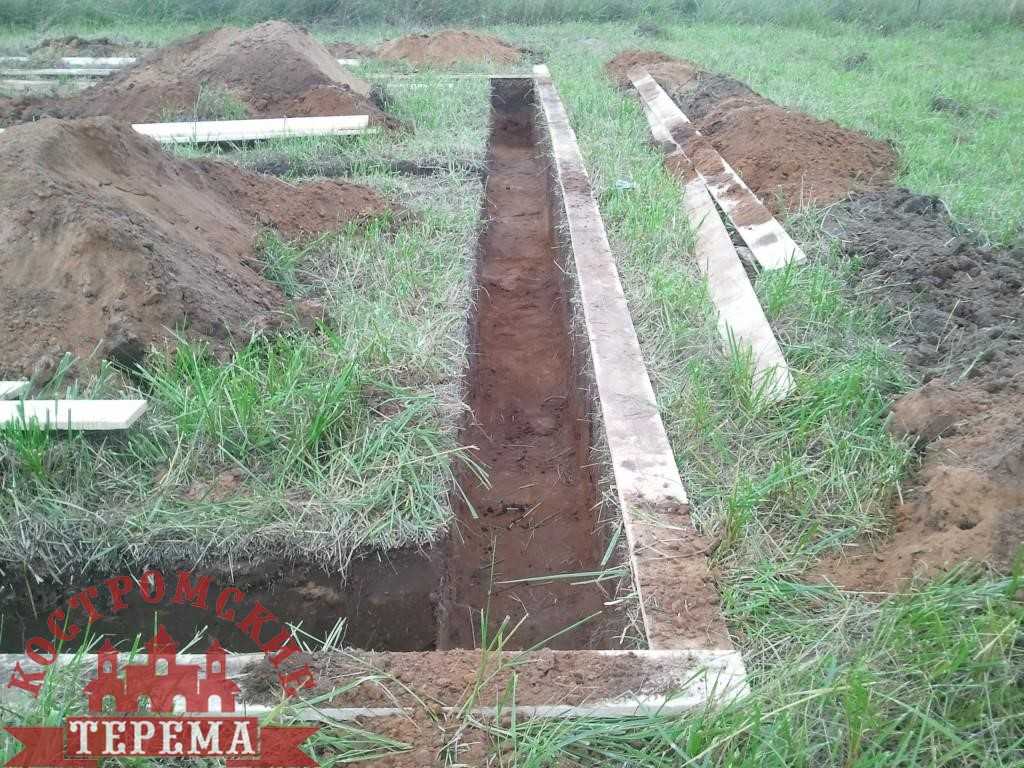

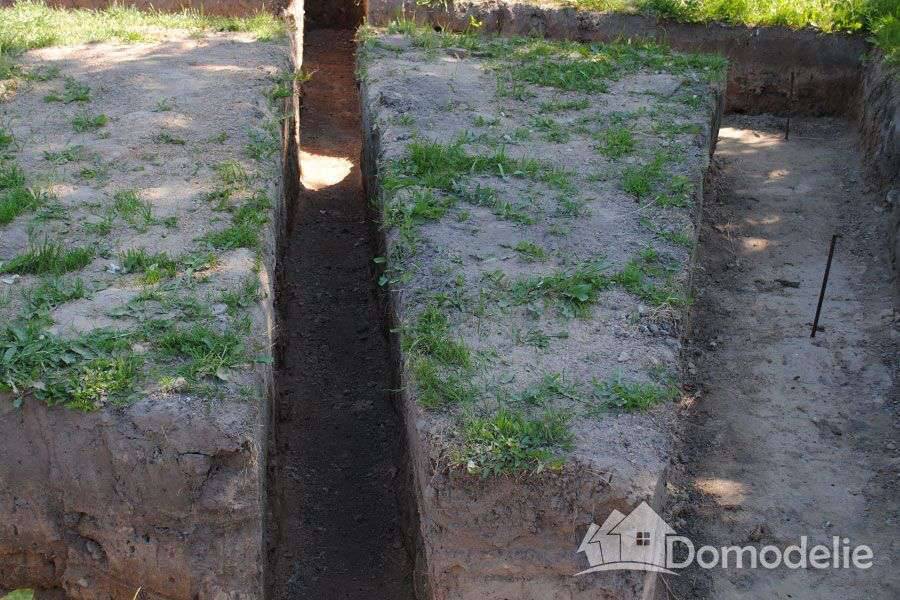

Траншея под ленточный фундамент
Разметка
Разметка – первый и самый важный этап подготовительных работ, оттого к этому процессу нужно подходить со всей ответственностью и скрупулезностью. Процесс начинается с установки деревянных рамок-опор, называемых обносными брусьями или просто «обносками». У меня для этой цели были припасены короткие обрезки арматуры, которые остались разметочных работ для деревянного навеса, и капроновый шпагат. Этого должно было хватить, поэтому обошлись тем, что было в наличии. Рекомендуемые на тематических форумах лазерные нивелиры, которые «нужны для разметки как воздух», нам не понадобились вовсе. Возможные причины тому – отсутствие необходимости вымерять большое количество углов и рельеф местности, из особенностей имевший лишь уклон. Сам процесс разметки территории занял считанные часы.
Проще всего начинать работы, привязываясь к ближайшим постройкам. В нашем случае ориентиром стал старый дом.
Сверяясь с проектным планом посадки нового дома на участке, мы определили один угол, ближайший к красной линии, и уже от него натянули шпагат по всем внутренним и внешним стенкам будущего основания. Углы 90 градусов определялись правилом «Золотого треугольника»*. Последним и крайне необходимым этапом разметки явилась проверка диагоналей. У нас разница составила всего 1,5 сантиметра. Подробнее о правилах разметки можно почитать в этой статье.
Инструмент
Вариантов инструмента для земельных работ такого рода всего два: экскаватор или лопата. И с тем, каким образом будет проходить копка траншеи: будет ли задействоваться спецтехника или копать предполагается вручную, нужно определиться еще до начала разметочных работ
Важно это, потому как «обноски», арматурные стрежни или колышки, размещаются за пределами зоны земляных работ
Глубина траншеи под фундамент
По расчетам, как было сказано выше, траншея под фундамент получалась глубиной в полметра. Мы отказались от наемного труда и все выполняли самостоятельно. Итак, полная длина будущей ленты составляла 36 метров, ширина – 0 ,5 м, глубина – 0,5 м. Итого все количество земли для выемки составило 9 кубических метров из которых 5,4 куба плодородки. Из инструмента – штыковая и совковая лопаты, садовая тачка на 80 литров. В общей сложности работа по копке и растаскиванию земли по всему участку и отсыпке съезда отняли два полных рабочих дня.

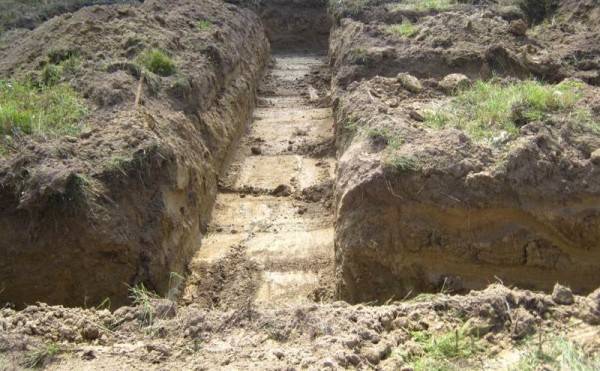

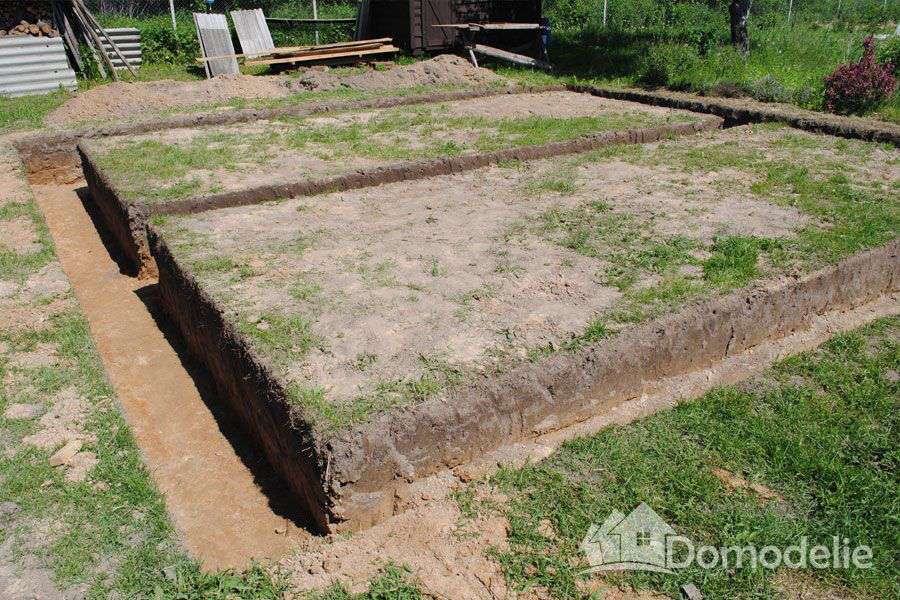

Траншея под фундамент
Кстати, как советуют специалисты, все земляные работы должны проводиться за один раз, чтобы больше к ним не возвращаться. Поэтому, кроме собственно копки траншеи, также провели и все коммуникации для организации водопровода и канализации.

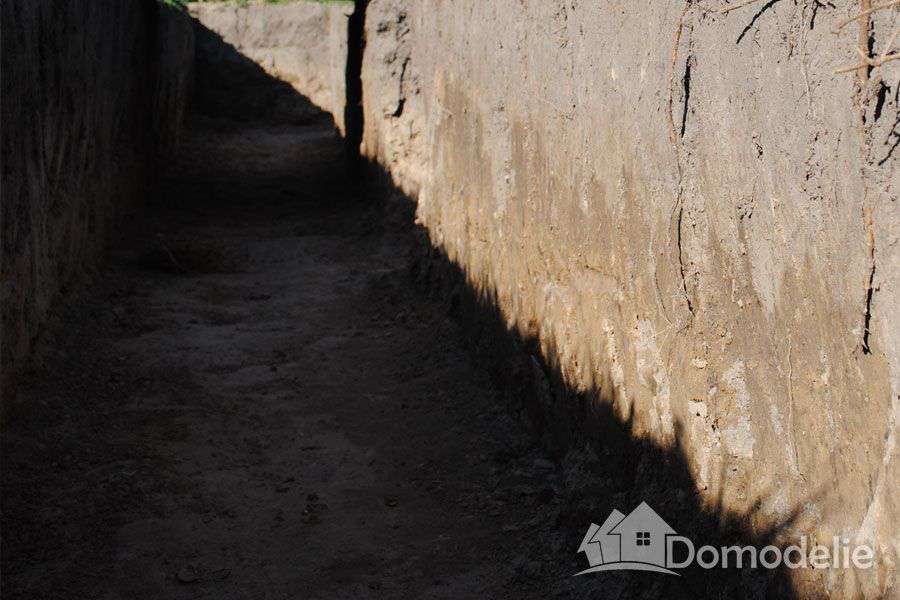

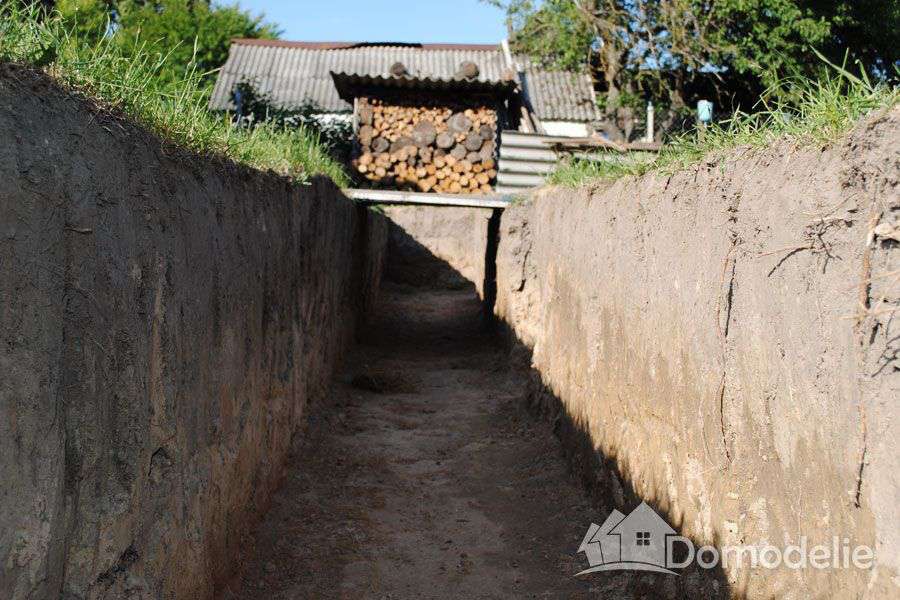

Обустройство дна и стенок траншеи
По технике безопасности стены котлованов запрещено делать вертикальными. Откосы стенок закладывают на уровне 1/0,5 для влажных и сыпучих грунтов и 1/0,25 во всех остальных случаях. Однако в связи с тем, что глубина не была большой, а стенки далее должны были удерживать опалубку, этим правилом мы пренебрегли.
Траншея под ленточный фундамент
Дно по требуемому уровню подводили вручную, для этого использовали гидронивелир.
В процессе всех земляных работ шпагат разметки не убирался, так как в последствии по нему устанавливалась опалубка. Траншея под ленточный фундамент вырыта, и пора переходить к организации песчаной подушки, о чем читайте далее.
Глубина траншеи под фундамент
*«Золотой» или так называемый «Египетский треугольник» представляет из себя… прямоугольный треугольник с катетами 3 и 4 и гипотенузой 5 метров. Принцип построения прямого угла заключается в следующем: два натянутых отрезка шпагата образуют угол, от точки пересечения на шпагатах отмечаем на одном 3, а на втором 4 метра. После замеряем расстояния между отметками и в случае необходимости передвигаем один шнур относительно точки пересечения с другим пока расстояние между отметками не станет равно 5 метрам. Таким образом, угол между натянутыми шнурами будет равен точно 90 градусам.
