Устройство степлера
Основными элементами, обеспечивающими работу любого степлера, являются магазин и ударно-возвратное устройство. В магазине расположена обойма с П-образными направляющими, в которую вставляется кассета с расходным материалом (скобы, гвозди), Магазин снабжен механизмом подачи расходного материала и выполнен в виде подпружиненного толкателя, с одной стороны, имеющий упорную пластину, с другой — фиксатор для закрепления в магазине. Ударно-возвратное устройство представляет собой боек, выполненный в виде пластины с размерами соответствующими размерам применяемых скоб или штыря, диаметр и длина которого соответствуют длине и диаметру шляпке гвоздя. Боек закреплен на ударнике, имеющим форму в зависимости от конструкции степлера и, с другой стороны, упирающийся в пружину, усилие которой регулируется винтом. Для исключения ударных нагрузок устройство обеспечивается буфером (амортизатором), который изготовлен в виде полиуретановой прокладки, установленной в корпусе устройства.
Управление устройством осуществляется:
— в механическом степлере — рычагом, шарнирно закрепленным на корпусе степлера и с другой стороны, имеющий подвижное коромысло, входящее в паз ударника;
— в электрическом степлере — функцию ударника выполняет соленоид электромагнита. При нажатии кнопки замыкаются контакты. Ток проходит через элементы блока управления, выполненного в виде монтажной платы, на катушку электромагнита, в следствии чего происходит срабатывание устройства;
— в пневматическом степлере — функцию ударника выполняет поршень пневмоцилиндра. При нажатии на спусковой крючок, воздействующим на пневмораспределитель, сжатый воздух поступает в полость пневмоцилиндр, в результате чего происходит ударное действие.
Как разобрать мебельный степлер?
Если настроить скобострел не удается, то стоит проверить исправность основных рабочих элементов. Если мастер точно знает, как разобрать степлер, то при самостоятельном ремонте стоит поочередно снимать:
- регулировочный винт;
- ударную пружину;
- защитный кожух;
- штифты;
- стопорные шайбы.
После этих манипуляций можно легко добраться до главных компонентов и починить или заменить их при необходимости. Собрать мебельный степлер нужно аналогично в обратном порядке. Когда неисправность выявить или устранить не удалось, лучше обратиться в сервисный центр к сертифицированному мастеру.
Алгоритм разборки степлера и устранения проблем
Чтобы самостоятельно починить поломанный степлер для мебели механического типа, понадобятся такие инструменты:
- отвертки;
- тиски;
- надфиль или небольшой напильник по металлу;
- молоток;
- плоскогубцы.
В некоторых случаях может потребоваться также ручная пила по металлу или болгарка, при ремонте электроинструмента – мультиметр и паяльник с набором для пайки.
Замену пружины или ремонт изношенного ударного механизма
выполняют в такой последовательности:
- достают оставшийся расходник из магазина;
- выкручивают винт, регулирующий силу удара;
вынимают пружину;
разбирают корпус инструмента, для этого снимают шайбы и вытягивают штифты;
достают ударный механизм;
- если неисправность связана с пружиной, то заменяют ее;
- когда ударник изношен (имеется выработка в бойке или в месте соприкосновения с коромыслом пускового рычага), его зажимают в тисках и придают детали с помощью напильника или надфиля первоначальную форму;
собирают в обратной последовательности инструмент, смазав при этом ударный механизм.
На ударном механизме может быть также сломан упор для пружины (фото ниже), и из-за этого скобострел плохо работает. В таком случае, чтобы устранить неисправность, понадобится приварить упор
, используя сварку.
Ремонтные мероприятия не занимают много времени и часто не требуют финансовых затрат, зато продлевают срок службы скобозабивного пистолета.
Как разобрать и произвести ремонт пневматического скобозабивного пистолета, показано в видео далее.
Разборка и профилактическое техническое обслуживание электрической модели скобострела показана в ролике ниже.
Чтобы максимально продлить срок эксплуатации, необходимо хранить строительный степлер при следующих условиях:
- величине относительной увлажненности воздуха не превышающей 70%;
- температура должна быть выше +5 градусов по Цельсию;
- воздух места хранения не должен содержать паров щелочей или кислот, а также пылеабразивных включений.
Для того, чтобы отремонтировать степлер, во многих случаях нужно только правильно отрегулировать глубину выстрелов, настроив ее под определенный материал, а также использовать качественный, подходящий по размерам крепеж
. Когда скобострел вообще не работает, потребуется выполнять более серьезный ремонт, часто сопровождаемый заменой сломанных или изношенных узлов. Выполняя ремонтные операции, обязательно следует помнить о личной безопасности: расходники вынимать, устройство ставить на предохранитель и обесточивать электрические и пневматические модели.
Что вы делали еще сравнительно недавно, когда вам нужно было поменять обивку мягкой мебели или прикрепить пергамин к каркасу строящегося дома? Брали в одну руку молоток, в другую – гвозди, а потом долго и нудно «тюкали» по ним, а иногда и по пальцам.
Сегодня уже мало кому захочется выполнять столь простые операции допотопным способом, особенно при большом объеме работ. Ведь для этого есть степлер – механический скобозабивной пистолет пружинного действия.Ну, а если инструмент вдруг отказал, не спешите его выбрасывать – ремонт может оказаться совсем несложным.Работать степлером одно удовольствие – зарядил в магазин блок скоб, приставил пистолет к нужному месту, нажал на рычаг – через мгновение материал надежно прикреплен к основанию. Когда мне понадобилось утеплить мансардное помещение дачного домика Изолоном (пенополиэтиленом) толщиной 10 мм, я нарадоваться не мог – настолько облегчил мне задачу степлер. Около 70 м 2 материала я прикрепил к скатам крыши в считанные часы. Однако когда до завершения работы осталось совсем немного, инструмент начал «дурить» – нажимаю на рычаг, а вместо скобы только отпечаток пластины ударника. Проверил зарядное устройство – магазин полон.Стал разбираться в чем дело (фото 1…6).Разрядил магазин, вывернул регулировочный винт, а затем извлек пружину ударного механизма. После этого снял защитные кожухи корпуса пистолета, освободив вначале штифты от стопорных разрезных шайб, и подобрался к ударнику. Причина неисправности сразу стала ясной – выработалась упорная площадка корпуса ударника, обеспечивающая взаимодействие ударного механизма с коромыслом спускового устройства.Чтобы это стало более понятно тем читателям, кто столкнулся с подобной проблемой, но еще не разобрался в ее причинах, попробую в двух словах пояснить принцип действия скобозабивного пистолета (см. рис.).
Типовая конструкция степлера – скобозабивного пистолета
зарядным устройствомправильной работы
Как пользоваться степлером
Заправка
Для того, чтобы осуществить заправку степлера скобами (т.е. зарядить скобострел), необходимо, сперва, отодвинуть пружину, предназначающуюся для их прижимания. Сами скобы размещаются в специальном жёлобе, в который, собственно, их и необходимо разместить. После этого пружина ставится на место. Инструмент полностью готов к работе.
Видео: как заправить степлер скобами
Теперь вы знаете, как вставить скобы в степлер, можем переходить непосредственно к работе.
Выстрел
Для того, чтобы зафиксировать необходимый элемент, следует плотно приложить устройство к тому месту, куда планируется забить скобу. После этого, не отрывая устройство от поверхности, необходимо нажать на кнопку (рычаг) пускового механизма. В случае успешного проведения данных манипуляций вы услышите характерный звук и увидите скобу, вошедшую в материал.
Советы и рекомендации
Для того, чтобы обезопасить себя при работе со строительным степлером, следует придерживаться некоторых правил:
- В случае использования механической модели устройства, необходимо произвести регулировку винтового регулятора. Выполнять данную операцию следует на куске чернового материала путём вращения винта от минимума к максимуму. Если скоба вошла до конца с первого выстрела, можно приступать к работе на «чистовике». В противном случае, требуется повторная регулировка;
- Для того, чтобы вбить скобы на одинаковом расстоянии, следует предварительно пометить необходимые места карандашом или шариковой ручкой;
- Придерживайте материал свободной рукой, дабы при выстреле он не сместился с заранее намеченного места;
- Следите за количеством скоб в «магазине», чтобы не остаться без единого крепёжного элемента в самый неподходящий момент;
- После окончания работы зафиксируйте рукоятку предохранителем во избежание самопроизвольного или случайного выстрела.
Кроме всех вышеперечисленных советов, вам также может потребоваться помощь по ремонту данного строительного инструмента, так как степлеру, впрочем, как и любому другому оборудованию, свойственно ломаться.
Ремонт
Наиболее распространённой причиной выхода из строя степлера является поломка ударного механизма. Однако, для того, чтобы до него добраться, следует сперва разобрать инструмент. Сделать это можно, выполнив ряд несложных операций:
- Демонтируйте регулировочный винт;
- Удалите пружину;
- Снимите кожух защиты;
- Уберите штифты;
- Снимите стопорные шайбы.
Если по списку действий вам непонятно, как разобрать степлер, то увидеть это вы сможете ниже в видео.
После совершения всех вышеперечисленных манипуляций вы сможете увидеть ударник, который, в большинстве своём, выходит из строя из-за выработки своего ресурса.
Для того, чтобы осуществить ремонт данного элемента, следует извлечь его, установить в тиски и при помощи обыкновенного напильника придать ударнику первоначальную форму.
Всё, ремонт окончен, а инструмент опять находится в полной боевой готовности.
Советы, почему не работает степлер и как исправить:
- Если ваш инструмент не достреливает (не добивает) скобы, то попробуйте подтянуть пружину, возможно она ослабла;
- Если строительный степлер гнет скобы — попробуйте отрегулировать болт натяжения пружины (расслабить или затянуть, поэкспериментируйте). Еще одна вероятная причина неисправности — несоответствие типа скоб структуре материала — для ДСП и фанеры рекомендуется покупать скобы из закаленной стали;
- Если скобы не выходят из степлера, а гнутся и застревают внутри — возможно, боек (язычок), который их толкает, округлился и его надо подточить;
- Если сам механизм работает, а скобы не выстреливает — возможно, не захватывает скобу, стерся боек. Попробуйте подпилить боек и повернуть другой стороной демпфер.
Как отремонтировать скобострел своими руками смотрите в видео.
Видео: ремонт степлера своими руками
Как разобрать мебельный степлер, что делать если он заклинил. В чем может быть причина, что делать если строительный степлер не выстреливает скобы:
В видео в режиме реального времени по шагам показано, как разобрать степлер, в чем может быть причина поломки и как ее исправить своими руками, а также как собрать степлер.
Замена матрицы для обеспечения компактного хранения сшитых листов бумаги
Матрица – это часто степлера, куда упираются концы скрепок и под усилием загибаются. Причём, загибаться они могут различными способами. Наиболее распространённым считается такой, когда концы скрепок образуют полукруглые части.
В виду этого при хранении сшитых листов в папках наблюдается нерациональное использование пространства. Иначе дела обстоят при плоском загибании концов скрепок.
Нередко матрица является поворотной. Достаточно развернуть её противоположной стороной, чтобы ввести степлер в режим временного сшивания. В такой модификации согнутая скрепка может быть удалена при помощи двух пальцев и только (разгибать скрепку не требуется, чтобы вновь разъединить сшитые листы).
В видео можно увидеть все аспекты использования степлера на практике:
Классификация скоб для пистолетов
Степлеры бесполезны без скоб. А «патроны» отличаются по многим параметрам. Сами производители изготавливают всевозможные виды снарядов для степлеров.
Читать также: Что лучше ноуфрост или капельная система
- Алюминиевые крепежи. Годятся для работы с мягкими поверхностями.
- Стальные скобы. Идут как для твёрдых, так и более пластичных материалов. Со временем они покрываются ржавчиной.
- Крепления из нержавеющей стали и оцинковки более дорогие. Они такие же универсальные, как и стальные. Не ржавеют.
- Простые — подойдут для работы с податливыми материями.
- Твёрдые — используются для взаимодействия с плотными материалами из пластика и дерева.
- Калёные — для самых неподатливых поверхностей.
Важным пунктом будет заточка концов скоб. Острые? Забьются гораздо проще.
- Плоские — самые ходовые виды скоб, их выбор очень большой.
- Полукруглые — чаще применяются для закрепления кабеля.
- Штифты (похожи на букву «Т»), используются для того, чтобы скрыть крепежи. Самые незаметные.
Каждый степлер имеет свой тип скоб. Маркировка указывается на коробке от пистолета или на корпусе
Важно использовать только подходящие по маркировке скобы, иначе устройство будет работать, выстреливая по несколько крепежей или не работать совсем
Что делать, если пистолет не выдаёт скобы:
- Проверить количество крепежей внутри устройства. Если ничего нет — заправьте его.
- Скобы есть, но не выстреливаются? Значит, нужно открыть «защёлку» на задней стороне пистолета и достать скобы. Затем проверить, годятся ли они по размеру. Если нет, то нужно заменить на подходящие.
- Если снаряд видно и он застрял в выходном отверстии, то аккуратно подденьте за торчащие концы и выньте его.
Как заправить степлер: большой и маленький
- 6 и 8 мм — предназначены для маленьких видов канцелярских степлеров, пробивают до 20-30 листов;
- до 26 мм — более жесткие и высокие скобы из толстой проволоки, которые вставляются в большие степлеры и соединяют более 30-50 листов.
Крепежи продаются в виде пластин, в каждой из которых плотно соединены в ряд 50 скоб.

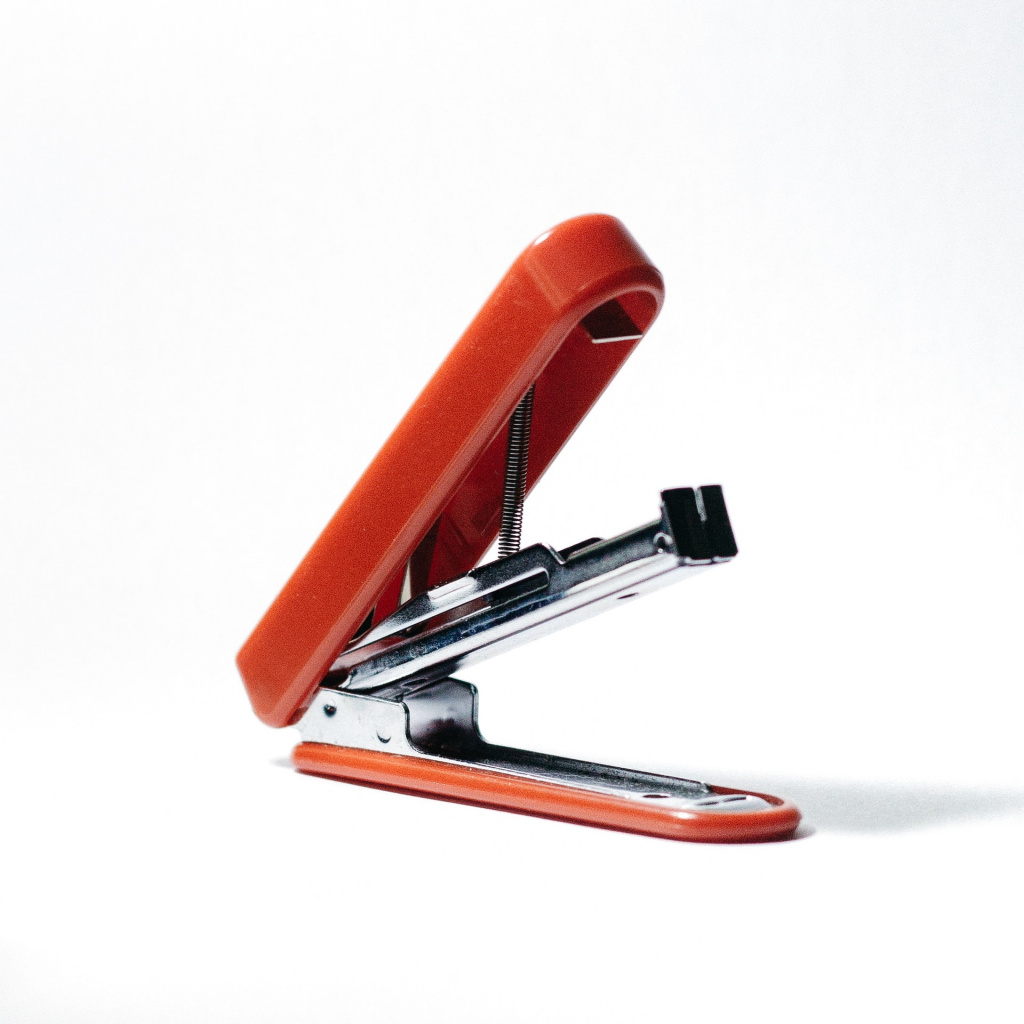

Канцелярский степлер устроен довольно просто и работает так: сначала пластина со скобами загружается в лоток, потом на нее оказывается точечное воздействие и одна из скоб отделяется, врезаясь в бумагу. Она прокалывает все листы насквозь. При этом в конструкции инструмента предусмотрено и загибание концов скоб. Они упираются в пластину с углублениями и складываются под соответствующим углом, прочно фиксируя документы.

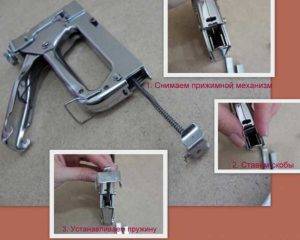

Чтобы заправить устройство, нужно следовать простой пошаговой инструкции:
- Открыть пластмассовую крышку. Она зафиксирована пружиной, которую потянет за собой при выполнении этого действия, освобождая пространство для скоб.
- Взять пластину с крепежными элементами и поместить в лоток, направляя концы скоб вниз.
- Закрыть крышку.
- Протестировать работу приспособления, выполнив пробное присоединение листов. Также это можно сделать и без бумаги.
Если скоба не изогнута, ровно скрепляет детали, ее концы загнуты, то степлер готов к использованию. Этот процесс сопровождается характерным щелчком.
Инструкция подходит для заправки маленького степлера. Для более крупных моделей могут быть незначительные отличия. Часто они оснащаются защелками внутри корпуса. Чтобы вставить скобы нужно:
- Извлечь направляющую деталь с пружиной.
- Поместить секцию в лоток.
- Вернуть на место деталь с пружиной.
- Зафиксировать защелки в исходном положении.
Если нужно поменять в степлере скобы, выполняют те же действия, предварительно удалив старые, оставшиеся в лотке. У маленьких степлеров это удобнее сделать с помощью пинцета.
Две основных разновидности и их устройство
Но для того чтобы приступить к ремонту степлера или по неполадкам понять, что в нем может «сломаться» или стать причиной этих неполадок, следует ознакомиться со схемой строения степлеров подробнее. Вашему вниманию представлены две разновидности механических мебельных степлеров, которые имеют наибольшее распространение. Самым распространенным является этот вариант, в котором винт настройки пружины располагается сверху.
Вот еще одна разновидность степлеров, где винт усиления натяжения пружины находится под рукояткой. Это более редкая разновидность.
Видно, что принцип работы у обоих механизмов схож, а потому настройка и ремонт будет почти одинаковым, равно как и причины возникновения проблем с работой инструмента.
Как открыть и заправить маленький и большой степлер
Конструкция маленького и большого степлеров немного отличаются. Принцип их действия одинаков — при нажатии на крышку устройства снизу выскакивает скоба, концы которой пробивают бумагу и загибаются, скрепляя листы. Представляем инструкцию, как пошагово собрать канцелярский степлер для дальнейшего использования.
Принцип действий немного отличается в зависимости от размеров устройства. При этом стоит учитывать и особенности конструкции. В зависимости от нее то, как можно открыть степлер для бумаги, немного меняется.
В устройствах большого формата для открытия степлера необходимо потянуть за верхнюю крышку. После этого она отскочит, открывая внутреннюю конструкцию. В небольших степлерах требуется потянуть верхнюю крышку вверх и немного назад.
Открывающаяся крышка потянет за собой пружину, которая прикреплена к лотку для скоб. В большом степлере лоток может быть дополнительно защищен защелками. Перед тем как вставить скобы в большой канцелярский степлер, необходимо их отодвинуть.
В устройствах меньшего размера такие защелки отсутствуют. Лоток выдвигается сразу после открытия. Поэтому перед тем как вставить скрепки в степлер для бумаги, не потребуется ничего отодвигать.
Желобок, в который вставляются скобы, необходимо проверить. Если в нем есть мусор или загрязнения, стоит их удалить. Это может помешать нормальной работе устройства. Перед тем как заправить большой степлер для бумаги скобами, необходимо вытащить из лотка старые скрепки.
Со сборкой и заправкой степлеров иногда возникают проблемы. Появляются они из-за того, что люди не знают, как обращаться с устройствами. Если пользователь не знает, как правильно заправить степлер скобами для бумаги, он может вставить их неправильно. Кроме того, он может сломать их в процессе переноса в лоток.
Такие ситуации возникают довольно часто — секции, в которые объединены скобы, хрупкие, и разламываются от слишком сильного нажатия
Поэтому перед тем как установить скобы в степлер, рекомендуется осторожно взять их при помощи пинцета. Это позволит сохранить секции скоб целыми. После того как скобы окажутся в лотке, верхняя крышка степлера опускается вниз до щелчка
Этот звук означает, что крышка надежно закреплена и не откроется во время использования устройства. Для того чтобы проверить, как работает степлер для бумаги, необходимо один раз щелкнуть им без подкладывания листов. Если скрепка выпадет полностью закрытой, значит, никаких ошибок не было совершено. После этого можно активно использовать устройство
После того как скобы окажутся в лотке, верхняя крышка степлера опускается вниз до щелчка. Этот звук означает, что крышка надежно закреплена и не откроется во время использования устройства. Для того чтобы проверить, как работает степлер для бумаги, необходимо один раз щелкнуть им без подкладывания листов. Если скрепка выпадет полностью закрытой, значит, никаких ошибок не было совершено. После этого можно активно использовать устройство.
Надеемся, что эта инструкция позволит вам понять, как правильно вставлять скобы в маленький степлер для бумаги. Инструкция аналогична и для устройств другого размера. Запомните ее — возможно, вам придется открывать степлер и по другим причинам.
Как выбрать качественный пневматический степлер?
Сначала необходимо определиться со спектром планируемых действий. От условий, в которых будет применяться инструмент, количества расходного материала и состояния рабочей поверхности зависят параметры, на которые нужно опираться при выборе. Для производства мебели подойдут универсальные модели, где соблюдается баланс эффективности при выполнении работы и эргономических качеств.
Суперуниверсальный степлер Stanley Fatmax TR75.
Если планируется использовать агрегат в быту, лучше выбирать пневматическую модель начального уровня. Такое оборудование допускает целенаправленную деятельность с маленькими метизами. Если планируется работать с текстилем, такого инструмента будет вполне достаточно.
Для фанеры потребуется пневматический гвоздезабиватель.
Виды степлеров
В магазинах, специализирующихся на продаже канцелярских товаров, можно найти различные устройства для скрепления бумаг. Есть так называемые карманные варианты. К этой категории можно отнести любой канцелярский степлер, который можно спокойно разместить в ладони. Корпус таких устройств, как правило, изготовлен из пластмассы. Они могут прошить одновременно небольшое количество листов. Главным их достоинством является невысокая цена. Но стоит помнить, что для интенсивной работы они не подходят. При активном использовании им очень скоро придется искать замену.
В офисы чаще всего покупают настольные степлеры. Ими нежелательно скреплять бумаги на весу. Устройства предназначены для работы на твердой, ровной поверхности. Внизу у них, как правило, специальное антискользящее покрытие, которое не дает им перемещаться по столу даже при нагрузке.
Степлер канцелярский большой отличается даже по своему внешнему виду. Он оснащен специальным рычагом, на который необходимо давить для того, чтобы скрепить листы бумаги. Наиболее мощные модели способны скреплять одновременно до 260 листов. Часто они комплектуются специальными приспособлениями, предназначенными для удаления погнутых скоб. В некоторых устройствах есть специальная фиксирующая планка. Она предназначена для регулировки глубины скрепления.
Как заправить строительный степлер скобами
Механический степлер позволяет прибить пластиковые панели, кляммеры для вагонки, ткань к мебели, деревянным или пластиковым поверхностям.
Степлеры бывают трех видов: механические, электрические и пневматические.
Как выбрать степлер?
Если говорить коротко, то нежелательно покупать самые дешевые варианты, а также пластиковые модели. Металлический инструмент мощнее и надежнее.
Выбирайте профессиональные модели, у которых наверху есть регулировочный винт (барашка). Он помогает регулировать усилие, с которым инструмент будет пробивать материал.
Многие забывают
Перед работой настройте регулировочный винт в соответствии с материалом поверхности, с которой предстоит работать.
Если это жесткая фанера, понадобится сильное пробивание материала, следовательно, стоит установить большое усилие. Если это рыхлая поверхность, усилие необходимо снизить, чтобы не прорвать ткань, или к примеру пвх панель которую вы пристреливаете.
Во время работы рекомендуется одной рукой нажимать на рычаг, а большим пальцем второй руки прижимать регулировочный винт. Тогда отдача будет минимальной и нагрузка распределится в степлере равномерно. Вам удастся забить скобки гораздо лучше.
Как заправить скобы в приемник
Конструкция всех механических забивателей практически одинакова. Имеется ручка-рычаг, за счет которой происходит нажатие, а внизу степлера находится металлическая пластина, открывающая приемник. Сюда нам и предстоит загрузить скобы.
Прежде чем покупать скобки в строительном магазине, нужно узнать, какой размер подойдет для вашего аппарата. Как правило, на его корпусе указан размер и вид подходящих скоб.
Например, на корпусе нашего степлера указана ширина 12 мм и глубина 6-14 мм. Это означает, что вы сможете зарядить только скобы из этого диапазона.
Чтобы заправить снаряды в степлер, необходимо открыть металлическую пластину на задней поверхности.
Для этого нужно взять ее большим и указательным пальцем с обеих сторон, потом потянуть на себя и слегка вниз. Таким образом, мы отжимаем металлическую лапку на задней поверхности пластины, и вытягиваем металлическую пружину, схожую с той, которая есть в обычном канцелярском сшивателе.
Скобы вставляются в приемник (отверстие в положении буквы «П»). Далее вставляем обратно пружину, закрывая металлическую лапку. Вот и все, инструмент заправлен и готов к работе!
Сколько влезет снарядов
Теперь немного о том, сколько снарядов помещается в степлер. Скобы продаются небольшими рядами. Ряд можно разделить на несколько частей самостоятельно, слегка надломив его руками.
В инструмент заправляется 1-1,5 ряда. 2 ряда редко помещаются в приемник, поэтому если предстоит много работы, лучше заготовить половинки рядов перед началом работы.
Что делать если скобка застряла
Стоит отметить еще один очень важный момент, который поможет вам в работе. Случается, что скобки загибаются и застревают в выходном отверстии. Их невозможно забить в поверхность и не получается вытащить руками.
В таком случае нам понадобится вытащить магазин подачи полностью.
Такая возможность существует почти для всех профессиональных степлеров.
Для начала придется повторить открытие металлической пластины и вытащить пружину.
Далее посередине нижней части степлера нужно найти железную, слегка выступающую с двух сторон, деталь. Крепко обхватите ее большим и указательным пальцами с двух сторон и с усилием потяните вниз.
Таким образом вы вытащите весь магазин подачи, который находился в инструменте.
Вы увидите замятую скобку, которую теперь легко вытащить руками.
Собрать степлер обратно не составит труда: весь вытащенный блок возвращается на место с нажатием. При этом вы должны услышать щелчок. После не забудьте поставить на место пружину.
Не только скобки
Некоторые степлеры могут работать не только со скобками, но и с гвоздиками различных форм. Обозначения, с чем работает степлер, указаны на его корпусе или в инструкции.
Гвоздики заправляюся в степлер аналогично со скобами, но нужно быть внимательным после вытаскивания пружины. Ряд гвоздиков необходимо загрузить по одной из внешних граней буквы «П», а не внутрь этой самой буквы!
Если вы хотите, чтобы при работе степлером он выдавал сразу два гвоздя рядом, загружается второй ряд по второй внешней грани. Далее вставляется пружина и степлер закрывается
