Рекомендации экспертов: Как правильно снять звездочку с бензопилы?

Как поменять звездочку на бензопиле?

Для того чтобы владельцу хозяйственной цепной пилы было легче снять звездочку с бензопилы и установить вместо нее новую деталь, ему потребуется:

• поршневой стопор – можно заменить мотком плотного тканевого шнура;
• универсальный ключ, который поставляется в комплекте с бензиновой пилой;
• съемник для демонтажа центробежного сцепления – его нужно подобрать с учетом особенностей штатной муфты бензоинструмента.

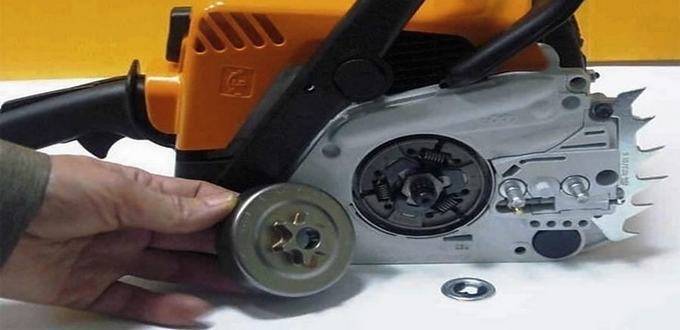

Алгоритм работ при демонтаже встроенной направляющей звездочки выглядит следующим образом:

Сперва оператор должен снять используемую режущую гарнитуру бензопилы. Для этого нужно открутить крепежные гайки защитной крышки инструмента, снять саму крышку, а также отвернуть 2 металлических винта, которые фиксируют стальную направляющую; Далее нужно аккуратно демонтировать верхнюю рабочую часть встроенного воздушного поролонового фильтра; Затем необходимо вывернуть заводскую свечу зажигания бензоинструмента. На ее место потребуется установить ранее подготовленный стопорный механизм или просунуть в цилиндр моток плотного шнура, способного зафиксировать штатный поршень силового агрегата; После этого нужно правильно расположить съемник штатной муфты сцепления. Для этого инструмент необходимо установить в разъем используемого универсального ключа и открутить штатную муфту. При этом приспособление потребуется аккуратно поворачивать против хода часовой стрелки; После снятия заводской муфты оператор получит свободный доступ к деталям, расположенным за ней. Это позволит свободно открутить звездочку и проверить ее состояние. В зависимости от комплектации бензопилы, ее заводская муфта может быть оборудована цельной или сборной звездой. В случае со сборной деталью оператору потребуется тщательно осмотреть ее штатный венец и при необходимости заменить его. Цельные детали заводского сцепления меняются полностью; Затем нужно осмотреть другие детали муфты

Особое внимание необходимо уделить возвратным стальным пружинам. Если они растянулись или деформировались, значит элементы с дефектами потребуется заменить; На следующем этапе должна быть выполнена замена звездочки на шине бензопилы. Это обеспечит стабильную передачу усилия ДВС от ведущей на ведомую звезду, а также поможет снизить вибрацию направляющей и цепи при распиловке крупных сухих бревен; Далее нужно тщательно очистить все исправные детали – с их поверхности потребуется удалить смолистые отложения, золу и засохшую смазку; После замены звездочки и очистки всех внутренних деталей сцепления, механизм можно собирать и устанавливать на бензоинструмент в обратной последовательности

Это обеспечит стабильную передачу усилия ДВС от ведущей на ведомую звезду, а также поможет снизить вибрацию направляющей и цепи при распиловке крупных сухих бревен; Далее нужно тщательно очистить все исправные детали – с их поверхности потребуется удалить смолистые отложения, золу и засохшую смазку; После замены звездочки и очистки всех внутренних деталей сцепления, механизм можно собирать и устанавливать на бензоинструмент в обратной последовательности.

Чтобы проверить исправность отремонтированный муфты, потребуется распилить несколько сухих бревен. Если цепь разрезает древесину точно по установленному центру, а со стороны самого механизма не доносится никаких посторонних звуков, значит ремонт штатного сцепления был выполнен правильно.

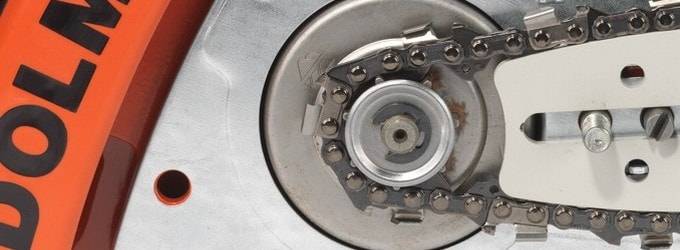

Что надо знать о конструкции ведущих шестерней на бензопилы

Конструкционные проблемы, отличия разных моделей

Брендовые бензопилы обладают особенной конструкцией, которая не позволяет заменить изношенный привод без того, чтобы не демонтировать сцепление и прочие части бензопилы. То есть, пилу нужно почти полностью разобрать. Более современные модели дорогих бензопил всегда комплектуются специальным ключом.

Также владелец бензопилы может столкнуться с таким нюансом: на китайских импортных бензопилах или электропилах звездочка на механизме сцепления может располагаться непривычным образом. На старых моделях при износе зубцов цепи нужно откручивать и менять барабан, цельный с приводом. На более новых моделях можно заменить звездочку отдельно.

Как продлить ресурс?

Как и любой механизм, бензопила нуждается в профилактических осмотрах и качественном обслуживании.

• После каждой замены звездочки проводите смазку подшипника.
• Отдавайте предпочтение качественным запчастям и надежным расходным деталям.
• Одновременная замена цепи и сцепления пилы приводит к изменению шага и износу гарнитуры. Не прибегайте к этому без крайней необходимости.
• Очищайте цепь и детали пилы от загрязнений, снимая защитную боковую крышку.
• Следите за звуком и вибрацией пилы во время работы. Если такт сбивается или появляется дребезжание, проведите внеплановое т.о. и диагностику инструмента.

Подбирая запчасти для ремонта или обслуживания, выбирайте детали, произведенные в той же стране, что и оригинальные. Это уменьшит вероятность несовпадения и не качественности, а также продлит срок службы бензопилы.

Стоит помнить, что при должном уходе и своевременном обслуживании, шестерня служит долго и очень редко требует замены. Если вы все-таки столкнулись с необходимостью замены, то воспользуйтесь нашими рекомендациями, они помогут все сделать быстро и аккуратно. Сам процесс замены звездочки занимает мало времени, самое главное это открутить.

Источник

Признаки неисправности сцепления бензопилы

Центробежная муфта сцепления бензопилы работает до той поры, пока из строя не выйдет один из ее штатных элементов. О поломке механизма оператору подскажут следующие признаки:

постоянное вращение цепи при нестабильной работе силового агрегата – основная причина этой поломки заключается в лопнувшей стальной пружине. Чтобы решить проблему, потребуется замена пружины сцепления бензопилы

При этом важно учитывать конструктивные особенности механизма. К примеру, в устройстве бензопил бренда Stihl предусмотрены 3 пружины и столько же кулачков, а в моделях марки Husqvarna встроена всего 1 пружина и 2 кулачка

Если найти новую пружину оператору не удастся, значит потребуется заменить весь механизм; постоянное вращение цепи с образованием посторонних звуков со стороны сцепления – это происходит при слетевшей пружине и перегреве или повреждении кулачка

Чтобы найти причину поломки, нужно разобрать сцепление. Если кулачки посинели, значит они перегрелись. Это происходит из-за постоянной работы с бензопилой при включенном инерционном тормозе или в результате эксплуатации инструмента с тупой режущей цепью. Чтобы устранить поломку, потребуется полностью заменить сцепление; частые пробуксовки сцепления – причина поломки заключается в лопнувшей металлической пружине. Чтобы отремонтировать бензоинструмент, потребуется заменить весь механизм.

Если найти новую пружину оператору не удастся, значит потребуется заменить весь механизм; постоянное вращение цепи с образованием посторонних звуков со стороны сцепления – это происходит при слетевшей пружине и перегреве или повреждении кулачка. Чтобы найти причину поломки, нужно разобрать сцепление. Если кулачки посинели, значит они перегрелись. Это происходит из-за постоянной работы с бензопилой при включенном инерционном тормозе или в результате эксплуатации инструмента с тупой режущей цепью. Чтобы устранить поломку, потребуется полностью заменить сцепление; частые пробуксовки сцепления – причина поломки заключается в лопнувшей металлической пружине. Чтобы отремонтировать бензоинструмент, потребуется заменить весь механизм.

В каждом из этих случаев необходимо разобрать сцепление и осмотреть все его внутренние детали. Помимо замены неисправных элементов оператору также потребуется тщательно очистить механизм от пыли и мелких опилок – это продлит сроки эксплуатации остальных элементов заводской муфты.

Основные неисправности, их причины и способы устранения:

1. Если цепной механизм постоянно вращается при неустойчивой работе силового агрегата. Это может быть вызвано вышедшей из строя пружиной. В этом случае рекомендуется заменить поврежденный механизм на новый.
2. Во время перемещения цепи слышны посторонние шумы. Эта проблема может быть связана с перегревом кулака или лопнувшей пружиной. Необходимо провести внешний осмотр системы и заменить все износившиеся элементы.
3. Если поломка связана с тем, что сцепное устройство часто пробуксовывает, нужно полностью заменить механизм.

Дополнительно: Какую марку бензопилы выбрать: производство хороших моделей в Европе, Азии и России

Замена Ведущей Звездочки На Бензопиле Партнер 350

Как удалить звездочку из бензопилы Husqvarna, Partner, Успокойтесь

Бензопилы приводятся в движение ведущим звездочком, соединенным с моторным редуктором.

Износ шлица на звездочке указывает на необходимость ранней замены, иначе сцепление не произойдет, и сама цепь будет повреждена.

Следует учитывать, что ведущая звездочка имеет ряд особенностей, в зависимости от модели пилы и ее типа. В этой статье мы обсудим такой вопрос, как удалить звездочку из бензопилы.

Особенности пил

Профессиональная бензопила STIHL

В эксплуатации уже есть несколько десятков бензопилов разных производителей, мощностей и, самое главное, специального назначения. Пилы разделены на:

• профессиональная (для рубки и строительства);
• домашний (сад).

Соответственно, приводная шестерня будет отличаться для них, а также последовательность действий. Это особенность устройств редуктора. С большинством профессиональных инструментов шина может менять свое положение на пилу в двух плоскостях.

Здесь описаны основные неисправности бензопилы и действия по их устранению.

Как изменить звезду на Партнере?

Видео поможет изменить ведущая звездочка на партнер бензопилы, мы покажем, как легко и быстро удалить связанный.

Ремонт бензопилы Partner P350 XT. замена приводной звездочки

ремонт бензопилы партнер P350 XT. замена водить машину звездочки.

Звездочка, корона и цепная пила

Подавляющее число домашних пил продается под торговой маркой Partner. Они просто меняют звезду, даже дома, покупая ремонтный комплект.

Поскольку чаще всего звездочка в бытовых пилах представляет собой механизм сбора, он вращается из-за подшипника. То есть, меняя звездочку, вы неизбежно меняетесь, а подшипник не вал.

В профессиональных моделях (таких как Calm и Husqvarna), а также в моделях домашних хозяйств, если нет возможности иметь специализированный ключ для удаления звезды, используйте мягкий шнур диаметром 5-6 мм.

Во всех случаях последовательность действий следующая:

1. Необходимо открыть боковую крышку, чтобы получить доступ к шине и звездочке.

1. Затем снимите шину, ослабляя цепь.

Так что это похоже на бензопилу

После того, как звездочка пуста, вам нужно открутить свечу зажигания, чтобы получить доступ к поршню двигателя.

Вручную вращая звездочку, доведите поршень почти до самого верха канала и залейте наиболее плотно сформированное отверстие из свечи мягким шнуром, тем самым блокируя движение поршня.

В зависимости от модели пилы и типа редуктора используйте ключ автомобиля и отвинтите звездочку.

Таким образом, соблюдая рекомендации, приведенные в статье, вы можете без труда удалить звездочку из бензопилы.

Как снять и заменить ведущую звездочку на цепях Husqvarna и Stihl, подробно описанных в этом документе видео:

Немного о правилах эксплуатации узла

Замена изношенных деталей

Если шестеренка имеет сменный венец, следует кропотливо проверить состояние основания. При обнаружении забоин, сколов, глубочайших царапин, конфигурации геометрии либо коррозии следует заменить не только лишь венец, да и всю деталь. Совместная работа в одном узле изношенных и новых деталей приведет к сокращению срока службы всего узла. Значительно растет риск заклинивания либо обрыва цепи.

Не считая того, повысится вибрационная нагрузка на сцепление, коробку и движок устройства. Те же причины появляются при длительной эксплуатации одной цепи.

Народные «умельцы» время от времени оживят растянутое полотно цепь, просто выбрасывая одно либо для звена и поновой запрессовывая оси. В данном случае бензопиле требуется замена звездочки.

Не следует также поменять поперечник шестеренок (и, соответственно, число зубов). При работе увеличенной либо уменьшенной звездочкой в коробки и движке появляются усилия, на которые конструкторы устройства не рассчитывали. Это уменьшит эксплуатационный ресурс инструмента и не повысит его производительность.

Невзирая на наличие в конструкции бензопилы систем безопасности, одномоментно останавливающих движение полотна при его обрыве либо разрушении шины и защищающих от разлета оторванных звеньев, до таких ситуаций лучше не доводить. Необходимость замены шестеренки только усиливается требованиями безопасности.

Как снять цельную звездочку с бензопилы

Чтоб снять цельную шестерню с запрессованным венцом, следует:

Снять кожух и воздушный фильтр. Снять шину и полотно. Зафиксировать поршень мотора. Разъединить сцепление. Снять сцепление и барабан. Извлечь венец, поддев его рожковым ключом либо применив приспособление из комплекта поставки.

Как снять цельную звездочку с бензопилы

Немного о правилах эксплуатации узла

Все бензопилы, невзирая на изготовителя, подразделяют на:

• Бытовые. Малая мощность. Предназначены для небольших объемов работ по домашнему ремонту. Продолжительность непрерывной работы: полчаса — час. Рекомендуемое использование — до 50 часов в месяц.
• Полупрофессиональные. Средняя или высокая мощность Способны проработать без перерыва несколько часов. Подходят для небольшого строительства или ремонта. Месячное использование-до 100 часов.
• Профессиональные. Высокая мощность, дополнительная функциональность. Могут использоваться непрерывно на протяжении всей рабочей смены. Предназначены для лесоповала, среднего и крупного строительства, заготовительных цехов предприятий.

Все они имеют сходную конструкцию основных узлов и высокое качество сборки. Основное различие заключается в устройстве рабочей цепи и в материалах, применяемых для изготовления деталей и узлов.

Устройство бензопилы

Пригодность бензопилы к использованию зависит от стиля использования полотна и звездочки. Их обычно два:

• Цепь используется, пока зубы полностью не износятся. Вместе с нею меняют и шестерню.
• Используется несколько цепей с разным шагом, которым соответствуют свои шестерни, соответствующие им по числу зубов и шагу.

В первом случае пилят все подряд, включая гвозди и скобы. Это вызывает повышенный износ и цепи, и шестерни. Приходится часто править и затачивать цепь, тратя на это много времени.

При старте будут возникать удары зубьев о звенья, что приведет к повышенной вибрации и износу всего бензопилы.

Влияет также состояние пары шестерня-полотно и на работу сцепления и подшипника привода. В режиме «Работа» вращается коленчатый вал. В режиме холостого хода, при разъединенном сцеплении, начинает вращаться подшипник. При его недостаточной смазке он подвергается повышенному износу, что вызывает еще большее биение зубьев.

Периодической замене подлежат и полотно, и звездочка. Лучше это делать одновременно

Как поменять звездочку на бензопиле?

Чтобы поменять изношенный элемент, потребуется купить деталь того же типа и с теми же размерами, что и штатный элемент. В большинстве случаев во время ремонта замене также подлежит и заводской подшипник бензопилы.

Лучше всего изначально купить ремонтный набор, в составе которого предусмотрен и подшипник, и звездочка. Чтобы снять звездочку с бензопилы и установить вместо нее новую деталь, также потребуется подготовить инструменты. В их перечень входит:

• универсальный ключ, который поставляется в продажу вместе с бензопилой;
• съемный ключ для демонтажа центробежной муфты. При его выборе нужно учитывать модель бензопилы;
• стопор механического поршня. Для демонтажа поршня подойдет металлический или пластиковый инструмент.

Замена звездочки на шине бензопилы должна выполняться в следующем порядке:

1. Вначале потребуется снять пильную гарнитуру пилы. При помощи универсального ключа нужно открутить защитные крышки;
2. Далее нужно извлечь штатный воздушный фильтр инструмента;
3. После этого при помощи универсального ключа потребуется выкрутить свечу зажигания. На ее место нужно установить стопор механического поршня – он необходим для фиксации поршня в неподвижном положении;
4. Затем в разъем универсального ключа потребуется установить съемный ключ для демонтажа механизма сцепления. Посредством полученного устройства нужно аккуратно демонтировать штатную муфту сцепления пилы. Для этого заводской узел следует поворачивать по часовой стрелке;
5. После снятия муфты освободиться проход к внутренним элементам. Это даст возможность открутить звездочку хозяйственной бензопилы;
6. Снятый барабан потребуется тщательно осмотреть. При необходимости венец или звездочку следует заменить. Во время замены потребуется проверить сепаратор. При необходимости нужно заменить изношенные пружины и кулачки центробежного механизма;
7. После замены всех неисправных элементов можно приступать к обратной сборке бензопилы. Для этого сначала нужно выкрутить установленный ранее поршневой штопор, а также вытянуть трос заводского пускового механизма. После этого стопор потребуется вкрутить обратно. Это даст возможность надежно прижать центробежную муфту инструмента на коленчатом валу двигателя;
8. Далее посредством универсального ключа потребуется прижать сцепление против часовой стрелки;
9. В конце все ранее демонтированные детали можно установить обратно на бензопилу.

Чтобы замена звездочки на бензопиле дала свои результаты, потребуется строго придерживаться описанного порядка действий. В противном случае владелец инструмента рискует повредить поршень и центробежную муфту пилы.

Алгоритм проведения замены барабана сцепления

Для бесперебойного использования бензопилы необходимо регулярный технический осмотр.

При осуществлении замены барабана сцепления следует использовать для установки только строго определенный тип конструктивного элемента устройства. При проведении замены барабана следует одновременно менять подшипники элемента конструкции.

Для проведения ремонтных работ следует приобрести специальный ремонтный комплект, который в своем составе содержит ведущую звездочку и подшипник. После приобретения ремонтного комплекта следует подготовить требуемые для ремонта материалы и инструменты. Основные инструменты, которые потребуются при проведении ремонта являются следующие:

• универсальный ключ, который поставляется в комплекте с бензопилой;
• стопор поршня, может быть изготовлен из пластика или металла;
• спецсъемник центробежного механизма или барабана сцепления.

Процедура проведения работ состоит из нескольких этапов. Каждый этап имеет свои особенности в зависимости от конструктивных особенностей бензопилы, но схема и последовательность работ является одинаковой для любой модели агрегата.

Последовательность проведения ремонтных работ

На первом этапе проводится демонтаж гарнитуры пилы, снимается крышка направляющей шины. После снятия крышки проводится демонтаж направляющей шины и пильной цепи. Откручивание гаек крепления осуществляется при помощи универсального ключа, который входит в комплект поставки агрегата.

После снятия пильной цепи и направляющей шины осуществляется демонтаж воздушного фильтра. Затем проводится демонтаж свечи зажигания. На место демонтированной свечи устанавливается подготовленный заранее стопор поршня двигателя. Стопор позволяет зафиксировать положение поршня в цилиндре и предотвратить проворачивание коленвала. Снимать муфту сцепления следует при помощи спецсъемника, установленного в разъем универсального ключа. Все действия следует осуществлять по часовой стрелке.

После удаления муфты сцепления открывается подход к внутренним деталям устройства, то есть после снятия муфты можно снять звездочку.

После снятия барабана сцепления проводится, в зависимости от его вида, осмотр и проверка венца и звездочки. В зависимости от конструкции этого узла проводится замена износившихся элементов конструкции

При проведении ремонта особое внимание следует уделить пружинам центробежного механизма и его кулачкам. При обнаружении износа следует провести их замену. В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке

В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки

В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке. В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки.

Последним этапом проведения ремонтных работ является установка оставшихся элементов конструкции устройства.

При проведении замены звездочки, все работы должны проводиться аккуратно и с осторожностью. Все ремонтные работы должны проводиться с использованием специальных инструментов, в противном случае можно вывести из строя центробежный механизм или пильную цепь. Читать также: Пила с мелкими зубьями

Читать также: Пила с мелкими зубьями

Советы: как снять звездочку с бензопилы

• Особенности барабана сцепления в бензопилах
• Метод проведения подмены барабана сцепления

Многие инструменты нуждаются в постоянной подмене расходных частей. Касается это и пил. Вот поэтому вопрос о том, как снять звездочку с бензопилы, которую еще нередко именуют диском сцепления либо центробежного механизма, очень животрепещущ у домашних мастеров. В связи с этим нужно разглядеть, что именуется звездочкой и для каких целей она нужна.

Барабан сцепления, именуемый звездочкой, является неотъемлимой частью бензопилы.

Конструкция и принцип работы механизма сцепления бензопилы

Алгоритм замены звездочки

В процессе эксплуатации бензопилы все детали имеют правое вращение. Именно поэтому в муфте фиксации сцепления предусмотрена левая резьба. Она снимается с помощью съемника или отвертки по часовой стрелке.

Последовательность замены ведущей звездочки:

• Снимаем защитную крышку с пильной гарнитуры;
• Демонтируем шину и цепь;

В процессе эксплуатации происходит прилипание муфты к ведущей звездочке. Поэтому для ее снятия, чаще всего, необходимо выполнить следующие операции.

• Снимаем крышку воздушного фильтра и сам фильтр;
• Для того, чтобы обеспечить доступ в цилиндр мотора вывинчиваем свечу;
• Вращая вал, поднимаем цилиндр до верхнего положения, отводим его назад на 5-10 мм;

Фиксируем коленвал с помощью плотного шнура, которым заполняем все внутренне пространство над поршнем; Специальным съемником, вращая его по часовой стрелке, снимаем муфту сцепления; при отсутствии съемника операцию можно провести монтировочной отверткой и средним молотком. Легкими постукиваниями за часовой стрелкой сдвигаем муфту, затем откручиваем ее руками

В этом случае, советуем проявлять особую осторожность, дабы не повредить муфту сцепления и не оставить заусениц на металле; Снимаем ведущую звездочку осматриваем ее, затем инспектируем игольчатый подшипник и сепаратор;

Важно: производя замену ведущей звездочки, следует помнить, что на шине размещена ведомая звездочка. Советуем проводить замену обеих деталей одновременно, дабы избежать износа цепи и других поломок бензопилы

Несколько полезных советов:

• При замене ведущей шестерни всегда проводите смазку игольчатого подшипника;
• Подбирайте шину и цепь с одинаковым шагом. В противном случае звездочка на вашей бензопиле будет развальцовываться и быстро придет в негодность;

• Следите за поведением бензопилы во время распиловки. Если цепь начинает клинить, вести в сторону, пропил становится неровным – проведите осмотр звездочки, очевидно, она износилась и требуется ее замена;
• После работы всегда очищайте бензопилу. Периодически снимайте боковую крышку и удаляйте опилки. Если этого не делать, то мусор будет смешиваться с маслом, попадать на цепь и звездочку.

Замена звездочки на бензопиле своими руками

В процессе регулярной эксплуатации бензопилы звездочка, представленная на фото, испытывает большие нагрузки, в связи с этим она часто выходит из строя. Звездочка, или иначе барабан сцепления – это важная и неотъемлемая часть бензопилы, которая передает энергию вращения от привода к цепи.

Рассматривая сохранность ведущей звездочки и цепи бензопилы, есть два способа эксплуатации:

• использование только одной цепи;
• использование двух и более цепей попеременно.

В первом случае цепь можно эксплуатировать до тех пор, пока она не сотрется полностью. Однако здесь есть ряд неудобств. Используя одну лишь цепь, проблематично следить за ее состоянием во время интенсивных работ. Попадание по гвоздям или иным металлическим деталям вызывает необходимость править цепь, но поскольку она одна, то работа тормозится.

Во втором случае, чередование цепей позволяет происходить равномерному износу и звездочки, и цепей.

Кроме износа самой звездочки, не стоит забывать также о ее подшипнике, который работает в режиме холостого хода

Поэтому очень часто на него не обращают внимание и забывают смазывать

Обычно при замене ведущей звездочки сразу же стараются заменить и подшипник, и цепь. Это делают по причине изменения длины шага цепи в результате интенсивной работы.

Порядок действий, чтобы поменять звездочку на бензопиле своими руками

В интернете имеется немало видео, наглядно демонстрирующего, как заменить барабан сцепления (звездочку) таких известных марок, как Штиль, Хускварна, Дружба, Урал и прочих. Найти их несложно.

Каждый вид бензопил имеет свои конструктивные особенности, но принцип работы у них одинаков, поэтому общая идея сводится к таким действиям:

Снимается крышка цепного тормоза. При этом тормоз следует потянуть на себя, чтобы тормозная лента не соприкасалась с чашкой сцепления. Далее ослабляется пара гаек, удерживающих крышку. Ослабляется цепное натяжение, позволяющее полностью снять крышку. Снимается шина с цепью, попутно удаляются любые загрязнения. Теперь потребуется фиксация поршня в цилиндре. Выполняется это с помощью специального стопора и фиксатора, но можно применить обычную веревку. Вращая сцепление, необходимо выявить момент, когда поршень достигнет выпускного отверстия. Веревка опускается в свечное отверстие и фиксирует поршень. Для удобства на веревке увязывается несколько узлов. После замены веревку надо будет снять, поэтому не следует ее выпускать. После этого можно приступать к отвинчиванию гайки сцепления

Важно не забывать, что здесь левая резьба, то есть крутить нужно по направлению часовой стрелки. Неприемлемо использование зубила с молотком. Это повредит гайку

Теперь можно снять сцепление и барабан ведущей звездочки. Замена барабана сцепления. Сборка всех деталей воедино в обратном порядке

Это повредит гайку. Теперь можно снять сцепление и барабан ведущей звездочки. Замена барабана сцепления. Сборка всех деталей воедино в обратном порядке.

Производя замену звездочки, следует учитывать некоторые особенности различных пил. Например, в бензопиле Штиль, возможно, обнаружится шайба между звездочкой и мотором. Нужно запомнить ее положение, снять и повторить положение при сборке.

Также некоторые маслоприводы бензопил оснащены усом-пружиной для передачи вращательной энергии от звездочки к насосу. Если при сборке пилы ус не попадет в свой паз, то масло перестанет попадать на цепь пилы, что может привести к печальным последствиям.

Чтобы избежать большинства поломок, в том числе и ведущей звездочки, необходимо следить за техническим состоянием пилы, регулярно производить осмотр, смазку и т.п. Также нужно следить, чтобы на пути цепи не встречались гвозди, бетон, камень и прочие преграды, ведущие к скорому износу деталей.

Что касается замены ведущей звездочки, то здесь следует использовать информацию о конструктивных особенностях пилы (Хускварна, Штиль, Урал, Дружба и прочих), которые можно узнать из инструкции, прилагаемой к пиле.

Алгоритм самостоятельной замены звездочки на бензопиле

Процесс смены приводного механизма цепи на инструменте не трудный, и с задачей справится даже новичок

При этом важно учитывать некоторые особенности, о которых узнаете из этого раздела. В силу того, что звезды на агрегатах бывают цельными и сборными, то и процедура их замены соответственно будет отличаться

Как заменить звездочку со сменным венцом

Если ваша бензопила оснащена ведущей шестерней сборного типа, то замене подлежит только венец. Он стоит недорого, и перед его покупкой, необходимо уточнить шаг цепи. Процесс установки новой детали выполняется в следующей последовательности:

1. Снять кожух, открутив две гайки.
2. Демонтировать шину вместе с цепью, предварительно ослабив натяжение гарнитуры.
3. Снять пластиковую крышку с последующим демонтажем воздушного фильтра.
4. Выкрутить свечу зажигания, что выполняется с целью стопорения поршня.
5. В отверстие цилиндра всунуть плотный и прочный канат, предварительно переместив поршень в ВМТ. При помощи каната стопорится коленчатый вал, что выполняется для выкручивания муфты на бензопиле.
6. Далее приступаем к вывинчиванию муфты, для чего понадобится специальный ключ. Если в комплектации к бензопиле такой ключ не прилагается, тогда подойдет обычный рожковый. Однако лучше всего воспользоваться ключом для УШМ, который идеально подходит для вывинчивания муфты.
7. Для вывинчивания муфты, необходимо вращать ее в направлении по часовой стрелке.
8. После вывинчивания муфты, остается демонтировать барабан вместе с венцом.
9. Осмотреть целостность подшипника, который насажен на валу. При необходимости его рекомендуется также заменить и смазать.
10. Произвести замену сменного венца, и выполнить сборку механизма в последовательности обратной снятию.

Выше описана инструкция по снятию муфты на бензопиле для замены ведущей звезды. Аналогично осуществляется смена цельного устройства. Такой тип расположения детали называется внутренним. Для его замены необходимо выполнить демонтаж муфты. Если на бензопиле стоит цельная деталь с наружным расположением, тогда процесс смены будет отличаться.

Интересно знать! На бензопилах цельные и сборные звездочки могут располагаться как снаружи, так и внутри. Принцип замены будет отличаться в зависимости от расположения звездочки.

Как заменить цельную звездочку с наружным расположением

Процесс замены звездочки с наружным ее расположением выполняется в следующей последовательности:

1. Чтобы снять шестерню наружного расположения, нужно демонтировать защитный кожух, выкрутив две гайки.
2. Снять цепь и шину, ослабив натяжение.
3. Очистить инструмент от загрязнений.
4. Снять стопорное кольцо при помощи отвертки.
5. Под кольцом расположена шайба, препятствующая смещению цепи при ее вращении.
6. Снять барабан, и выполнить его замену.
7. Процесс сборки выполняется в обратной последовательности.

Процесс замены звездочек с наружным их расположением выполняется намного быстрее и проще, так как отсутствует потребность стопорить коленчатый вал двигателя.

После окончания работ следует выставить натяжение цепи. Как видно, вовсе не обязательно сдавать бензопилу в ремонт, когда возникает необходимость замены приводного механизма цепи.

Когда менять звездочку бензопилы: виды неисправностей

Главная проблема у ведущих звездочек – износ зубьев. При нормальном режиме работы ведущая звездочка для бензопилы имеет минимальный износ– при соблюдении правил эксплуатации и нормальной смазке цепи. Но если во время распила полотно наткнется на твердый предмет (камень, гвоздь и т.д), тот зубец, который в этот момент производил перемещение цепи, получит очень сильный динамический удар. Настолько сильный, что зубец легко может сломаться. В результате при работе цепь будет проскальзывать и может сорваться с шины – это приведет к травме или поломке других элементов.

Несмотря на постоянную смазку полотна, движущаяся с огромной скоростью цепь все равно оказывает абразивное действие на звездочку. Поэтому со временем она в любом случае износится – чтобы знать, когда нужна замена звездочки на шине бензопилы, производите регулярный осмотр этого узла.

Выход из строя подшипника маловероятен при условии правильной эксплуатации. Если он вовремя и хорошо промазывается, то звездочка сотрется гораздо быстрее, чем подшипник. Тем не менее, если это произошло, то необходимо открутить звёздочку на бензопиле, заменить подшипник, предварительно хорошо его промазав, после чего установить ее назад.

Как поменять звезду на бензопиле?

Конструкция ведущей звездочки бензопилы
