Как снять стопорное кольцо: технология и инструмент

Требования

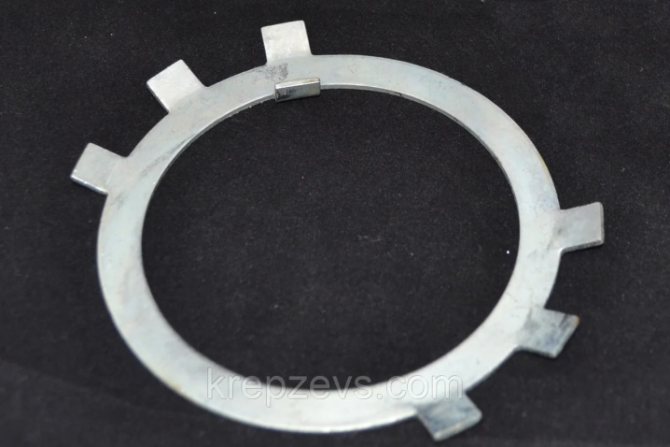

Стопорные шайбы с внутренними лапками, необходимые для стопорения шлицевых гаек, должны соответствовать требованиям и стандартам ГОСТа, в частности, распространяющимися на изделия класса точности А.

Технические требования, которые предъявляются к этим деталям:

• отсутствие любого брака, дефектов и повреждений – трещин, надрывов, заусенцев, заострённых кромок, раковин;
• отсутствие следов коррозии, ржавчины;
• отечественный стандарт требует наличия 6 лапок под углом 25 градусов;
• материал изделия должен быть прочным и в то же время пластичным – при отгибании лапок на них не должны формироваться трещинки, поэтому в качестве сырья для изготовления берутся разные металлы, но в основном это латунь, нержавейка марки А4, А2, углеродистая сталь;
• для металлических изделий предусмотрена определённая масса;
• шайбы могут быть покрыты защитным слоем, выполненным путём цинкования, хромирования или оксидирования, но также допустимо отсутствие антикоррозийного покрытия;
• каждая деталь должна быть выполнена в соответствии с чертежами и таблицами размеров, учитывающих типы шайб и диаметр резьбы шлицевых гаек.

Однако допускаются некоторые поправки – допуски углов, производство деталей с различной толщиной, помимо той, что указана в таблице стандартов.

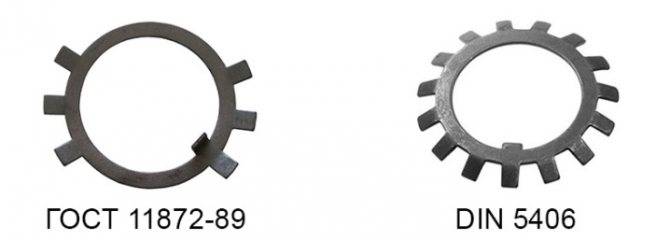

Надо сказать, что в нашей стране используются многолапчатые шайбы, ориентированные не только на российский ГОСТ. Нередко применяются детали, выполненные согласно нормам DIN 5406. Но не стоит считать эти стандарты полностью идентичными, тем более что изделия DIN зачастую имеют большее количество внутренних выступов и другие отличия.

Основные способы снятия стопорных колец

Механики выделяют три основных метода установки стопорных креплений:

• Ручной. Самый распространенный в обиходе.
• Механический. Для того, чтобы поставить внешнее кольцо, используется установочный конус, равный по диаметру валу и отцентрованный по нему. Специальным толкателем деталь двигается по конусу к месту установки, соскальзывая с конуса в паз.
• Автоматический. При массовом производстве на автоматизированных линиях детали ставятся гидравлическими или пневматическими приводами.

Среди умельцев распространено множество способов, как снять стопорные кольца без инструмента, специально для этого предназначенного. В ход идут шила, гвозди, тонкие крестовые отвертки и другие подручные средства.

Их концы обтачивают под цилиндр, с диаметром, чуть меньше отверстия в ушках.

Модифицируют и пассатижи, в боковых поверхностях губок, у самого конца сверят отверстия, в которые вставляют отрезки закаленного прутка подходящего диаметра. Таким способом разрезную стопорную шайбу можно как снять, так и поставить обратно.

Часто возникает вопрос: как снять стопорные кольца без ушек? Для этого понадобится две отвертки. Одной следует разжимать стопор в его разрезе так, чтобы его диаметр немного увеличился, и оно частично вышло из паза. Второй отверткой нужно подхватить один из концов кольца и вытащить его на поверхность вала. Первой отверткой нужно подхватить этот конец, не давая ему соскользнуть обратно в паз. Второй отверткой нужно провести по пазу, чтобы вытащить из него оставшуюся часть стопорной шайбы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Загрузил: Владислав Чиков

Длительность: 4 мин и 31 сек

Битрейт: 192 Kbps

Разборка Сборка Стартера Одеваем Шайбу На Стопорное Кольцо

Установка Стопорного Кольца Полуоси На Ниву

Быстросъёмное Соединение Ремонт

165 Замена Втулки Стартера На Жигулях Самаре 2

Ремонт Стартера Bosch

Щипцы Для Снятия Стопорных Колец

Ремонт Стартера Bosch 24V На Daf Man Iveco Сапог

Ремонт cтартеров и генераторов

Принцип Работы Стартера

Ремонт Стартера Ооо Стартерок

Ремонт Стартера От Vw Passat B5 Bosch 0001 107 068

Замена Бендикса Стартера

Смазка Втягивающего Реле Стартера

Самоделка Одеваем Шайбу На Стопорное Кольцо Стартера

Как Реставрировать Бендикс Стартера Ауди 80 2015

Бендикс Стартера Обходиться Сделай Сам

Sdelaj Sam! Pljus interesnoe!

Как Должна Работать Вискомуфта На Холодной Машине Вязкостная Муфта

Пособие По Ремонту Стартера

Доработка Стартера Нивы

Я Инопришеленец Твой Е Тик Ток

Naqshe Tudo Ey Yor

Скачать Ars N Магистраль

Халид Аль Хибши

Soheil Rahmani Adel Miad Na Mp3 Скачать

Гиорги Дарахвелидзе Vs Самуэле Грилли Vs София Шафир Батарейка Бои Голос Страны 9 Сезон

Энг Зур Маруза Бола Тарбияси

Хочу Тебя Не В Смысле Переспать

Shukurulloh Domla Maruzalari 2019

Nury Meredow Mp3 Toy

Еще Одна Ночь Мы Растворимся В Темноте

Hatyja Hemra Rejepow

Georgia 777 Минусовка Mp3

Falling Down Lvd Feat Noemi Merino

Верила Верю Сергей И Елена Пушкины

21 Savage Acapella

Как Одеть Стопорное Кольцо На Валу Бендикса

Ny1 News Soccer Kids Nyc

Дискотека В Машине Супер Драйв 2019 Прикольные Песни 2019

8 Ball Pool How To Win Singapore Dragon Tournament

Thailand Lottery Best 4Pc Paper 2 3 2018

Лучший Новогодний Сборник Песен 2020 Для Вас Слушайте И Наслаждайтесь Лучшие Песни Музыка

La Skin Mas Rara De Todo Brawl Stars Mortis Bruja Nocturna Withzack

Mvko Titan Ft Witchouse 40K

Big Room Only Drops 1 2020 Movieclips Oficial

Установка Гидромуфт В Кпп Т 150К

Мортал Комбат Скорпион Vs Нуб Сайбот Mortal Kombat Scorpion Vs Noob Saibot

Джейсон Стейтем 10 Лучших Фильмов Jason Statham

Автодом Дом На Колесах Adria Sport A660Sp В Санкт Петербурге

Never Summer Peacemaker 2020 Snowboard Review

Все Клипы Сидоджи Дубоshit И Грязный Рамирес Magnitude

Oh Carol Merengue Line Dance

The Top 25 Anime Openings 27 De Octubre 2019 Top 254

266 Медитация От Целителя Пантелеймона

Роблокс Дэнс Клип Мохито Разрывай Танцпол

Самый Дорогой Туарег За 7 Млн Тест Драйв Новый Vw Touareg 2019

Где на УШМ располагается кнопка фиксации шпинделя и насколько необходима

Фиксатор представляет собой подпружиненный металлический стержень, на один конец которого надевается корпус кнопки, а другой может входить в одно из отверстий в теле конической шестерни редуктора. Из описания следует, что располагаться кнопка должна на корпусе редуктора, недалеко от шпиндельного вала.

Стопорная кнопка на корпусе болгарки Интерскол. Фото ВсеИнструменты.ру

Нажатием кнопки и вращением вала добиваются попадание стержня фиксатора в одно из отверстий на шестерне. Удерживая одной рукой в таком положении кнопку, другой рукой откручивают/закручивают зажимающую рабочий инструмент плоскую шайбу с резьбой. Неподвижный шпиндель делает возможным осуществление этой операции.

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Стопорные многолапчатые шайбы должны изготовлять типов: Л — легкие, Н — нормальные.

1.2. Конструкция и основные размеры шайб должны соответствовать указанным на чертеже и в таблице.

Исполнение 1

Исполнение 2

________

* Размер d₂ в развертке.

** Размер обеспечивается инструментом.

Таблица 1

мм

Диаметр резьбы гаек d	d1 Н12	Типы шайб	l Н14	h	r, не более	s
Л	Н	Не менее	Не более
d2	d3	b	d2	d3	b
h14	поле допуска h14
4	4,2	—	—	—	14	6,5	1,5	2,7	1,5	2,5	0,2	0,8
5	5,2	16	8,0	3,2
6	6,2	18	11,5	3,0	18	9,5	1,8	4,2	2,0	3,0
8	8,5	24	13,5	24	14,0	3,0	5,5	1,0
10	10,5	26	15,5	26	16,0	3,5	7,0	2,5	4,0
12	12,5	28	17,5	3,5	28	18,0	3,8	9,0
14	14,5	30	18,5	3,8	30	20,0	11,0
16	16,5	32	22,0	4,8	32	22,0	4,8	13,0	0,5
18	18,5	34	24,0	34	24,0	15,0	3,5	6,0
20	20,5	36	26,0	36	27,0	17,0
22	22,5	40	29,0	40	30,0	19,0
24	24,5	44	31,0	44	33,0	21,0
27	27,5	47	35,0	47	36,0	24,0	4,5	8,0
30	30,5	50	38,0	50	39,0	27,0
33	33,5	54	40,0	6,8	54	42,0	5,8	30,0	1,6
36	36,5	58	42,0	58	45,0	33,0
39	39,5	62	48,0	62	48,0	36,0
42	42,5	67	52,0	67	52,0	39,0
45	45,5	72	55,0	72	56,0	42,0
48	48,5	77	58,0	77	60,0	7,8	45,0	0,8
(50)	50,5	80	60,0	80	62,0	47,0	5,5	10,0
52	52,5	82	61,0	7,8	82	65,0	49,0
56	57,0	87	65,0	87	70,0	53,0
(58)	59,0	90	67,0	90	72,0	55,0
60	61,0	92	70,0	92	75,0	57,0
(62)	63,0	97	72,0	95	77,0	59,0
64	65,0	98	75,0	97	80,0	61,0
68	69,0	102	80,0	9,5	102	85,0	9,5	65,0
(70)	71,0	104	82,0	104	87,0	67,0	6,5	13,0
72	73,0	107	85,0	107	90,0	69,0
76	77,0	112	87,0	112	95,0	73,0
80	81,0	117	90,0	117	100,0	76,0
85	86,0	122	98,0	122	105,0	81,0
90	91,0	127	102,0	11,5	127	110,0	11,5	86,0	1,0	2,0
95	96,0	132	108,0	132	115,0	91,0
100	101,0	137	115,0	137	120,0	96,0
105	106,0	142	120,0	142	125,0	101,0
110	111,0	152	125,0	13,5	152	130,0	106,0
115	116,0	157	132,0	157	135,0	111,0
120	121,0	162	137,0	162	140,0	116,0
125	126,0	167	142,0	167	145,0	13,5	121,0
130	131,0	172	147,0	172	150,0	126,0
135	136,0	177	152,0	177	155,0	131,0
140	141,0	182	157,0	182	160,0	136,0
(145)	146,0	192	162,0	192	165,0	141,0
150	151,0	202	167,0	15,5	202	175,0	15,5	146,0	7,5	14,0	1,6	2,5
160	161,0	212	177,0	212	185,0	155,0
170	171,0	222	189,0	222	195,0	165,0
180	181,0	232	202,0	232	205,0	175,0
190	191,0	242	213,0	242	215,0	185,0
200	201,0	252	223,0	252	225,0	195,0

Примечания

1. Размеры, заключенные в скобки, применять не рекомендуется.

2. Шайбы типа Н допускается применять для оборудования, спроектированного до 01.01.90.

Пример условного обозначения стопорной многолапчатой легкой шайбы исполнения 1 для круглой шлицевой гайки с диаметром резьбы 64 мм, с толщиной, установленной в стандарте, из стали марки 08 кп, с покрытием химическим окисным, пропитанным маслом:

Шайба 64.01.08 кп. 05 ГОСТ 11872-89

То же, нормальной шайбы:

Шайба Н 64.01.08 кп. 05 ГОСТ 11872-89

То же, из стали марки 15 с цинковым покрытием толщиной 9 мкм, хроматированным, исполнения 2:

Шайба 2Н.64.03.019 ГОСТ 11872-89

Примечание. Легкий тип шайбы в условном обозначении не указывается.

1.3. Теоретическая масса шайб указана в .

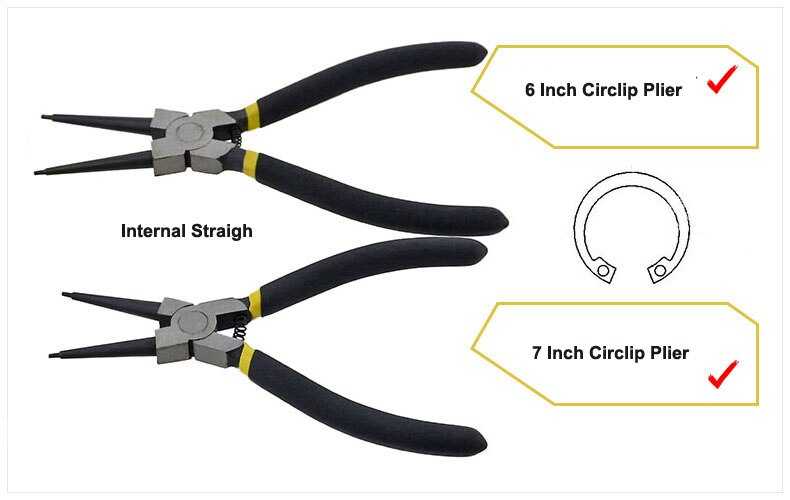

Щипцы для стопорных колец

Стопорные кольца — довольно распространенный вид крепежа, который используется в автомобилестроении и других областях легкой и тяжелой промышленности.

Обычно они предназначены для фиксации деталей на валах или отверстиях других деталей. Различаются на внешние и внутренние, в соответствии со способом крепления.

Так, например, внешние устанавливаются непосредственно на вал, а внутренние — на отверстия.

Это не совсем правильно с точки зрения терминологии, так как приспособление представляет собой щипцы. В настоящий момент производители предлагают широкий ассортимент такого инструмента, мы разберем плюсы и минусы каждого из типов и расскажем о самых интересных моделях.

Надеемся, эта информация поможет выбрать и купить съемник стопорных колец, который окажется наиболее удобным для решения ваших задач.

Конструкция и особенности съемников стопорных колец

Итак, съемники стопорных колец представляют собой разновидность шарнирно-губцевого инструмента. Они обладают классической конструкцией — две рукоятки с губками соединены между собой при помощи шарнирного соединения. Их ключевое отличие — исполнение рабочего профиля.

Губки инструмента представляют собой наконечники, которые вставляются в пазы колец. Причем они могут отличаться между собой по определенным конструктивным особенностям. Наибольшее распространение получили следующие виды:

• Съемники стопорных колец так называемого «японского типа», для которых характерна крайне высокая прочность. Губки инструмента имеют заостренную форму с насечками. Объективно о недостатках данного вида: в редких случаях наконечники могут ненадежно фиксироваться в пазе.
• «Европейский тип» имеет на конце рабочей части специальную фаску, за счет которой достигается достойная фиксация кольца. Главный недостаток евротипа — такая конструкция существенно ослабляет наконечник, что приводит к меньшей долговечности инструмента.
• Также встречаются съемники стопорных колец с впрессованными наконечниками из твердосплавной стали. Такие приспособления лишены вышеописанных недостатков, однако и цена на них значительна выше стоимости двух предыдущих типов.

Классификация съемников стопорных колец и их характеристики

К ключевым характеристикам щипцов для стопорных колец относятся:

• Диапазон захвата губок.
• Длина рукояток. Определяет усилие, которое может передать инструмент. Чем больше длина рукояток, тем с большим усилием щипцы могут воздействовать на кольца.
• Материал изготовления. Напрямую влияет на прочностные характеристики приспособления. Рекомендуем щипцы из усиленных сплавов, таких как хром-ванадиевый.

Что касается классификации, то все щипцы для стопорных колец делятся на два вида: сжим и разжим. Также имеет значение форма наконечника — она может быть прямой или загнутой. Таким образом, все съемники можно классифицировать на четыре вида:

• Прямые на сжим (для внутренних).
• Прямые на разжим (для внешних).
• Загнутые для внутренних.
• Загнутые для внешних.

Наборы и универсальные съемники стопорных колец со сменными губками

Для достижения наибольшей эффективности и для комфортной работы с кольцами разного типа лучше всего купить набор съемников стопорных колец или универсальное приспособление со сменными губками:

• Наборы.В таком случае пользователь получает четыре пары щипцов с разным видом наконечников (загнутые и прямые) как для внешних, так и для внутренних колец.
• Универсальные приспособления.На рукоятки таких съемников могут устанавливаться различные губки — прямой или загнутой формы, работающие на сжим или разжим.

Рекомендуем обратить внимание на наиболее продвинутые и функциональные модели, такие как универсальный съемник стопорных колец Licota ATB-0100. Они обладают уникальными преимуществами, в числе которых:

• Переключения режима сжима на разжим осуществляется при помощи специального рычага, благодаря чему увеличивается скорость работы.
• В комплект входят сменные губки, что обеспечивает снятие и установку съемником стопорных колец различного размера.
• Наконечники щипцов выставляются и фиксируются в любом положении от 0 до 180 градусов, за счет чего приспособление можно использовать в самых неудобных и трудных для доступа местах.

Устройство и принцип работы гидравлического съемника

В съемнике подшипников необходимо получить большое усилие, но при этом сам инструмент должен быть компактным и легким. Достичь этого можно только одним путем — использовать гидравлический цилиндр. Именно гидроцилиндр, подобный используемым в домкратах, является основой съемника подшипников, он же служит и корпусом инструмента. Усилие, создаваемое гидроцилиндром, передается подшипнику или другой детали с помощью системы захватов или специального съемника-сепаратора.

Принцип работы гидравлического съемника очень прост. Шток гидравлического цилиндра упирается в вал (точно по его оси), захваты (выполненные в форме крючьев с широкими лапами) или съемник-сепаратор (кольцо с изменяемым диаметром) охватывают подшипник с обратной стороны. При закачивании масла в гидроцилиндр его шток выдвигается, но так как он упирается в вал, корпус гидроцилиндра начинает двигаться вверх. Вместе с корпусом движутся и соединенные с ним захваты. В итоге подшипник или шкив страгивается со своего места и снимается с вала.

Особо необходимо сказать о захватах и съемнике сепараторе.

Захват — деталь особой формы, которая обеспечивает захват подшипника и передачу на него усилия от гидроцилиндра. Обычно в съемниках применяются два или три захвата, расположенных симметрично относительно друг друга. Недостаток захватов в том, что с их помощью усилие передается на две или три точки подшипника или иной детали и при значительных усилиях деталь (а также и сами захваты) может деформироваться.

Съемник-сепаратор — это более сложная конструкция, которая представляет собой кольцо, состоящая из двух или трех сегментов. Сегменты соединены между собой шпильками, а поэтому могут придвигаться или отодвигаться друг от друга, тем самым изменяя диаметр кольца — это позволяет использовать съемник для работы с подшипниками разного диаметра. Съемник устанавливается с обратной стороны подшипника и соединяется с гидроцилиндром с помощью тяг (или штоков). Преимущество съемника-сепаратора заключается в том, что он равномерно распределяет нагрузку по периметру детали и работает более деликатно.

Необходимо отметить, что все захваты и сепараторы можно разделить на две группы:

— Охватывающие внешнее кольцо подшипника; — Охватывающие внутреннее кольцо подшипника.

Понятно, что во втором случае (когда усилие передается на внутреннее кольцо) съем происходит проще, а сам подшипник или другая деталь менее подвержена повреждениям. Однако конструктивно такие захваты сложнее, поэтому в недорогих съемниках не используются.

Большинство качественных съемников продается наборами, в которых есть как захваты (причем разных по длине), так и съемники-сепараторы, что значительно расширяет возможности инструмента. Именно в такой комплектации предлагает свои съемники известный производитель специнструмента JTC.

Как снять стопорную шайбу с вентилятора

• Печать
• 08 Mar 2014
• Nikky
• Компьютеры и периферия
• 42206 Прочтений
• 0 Комментариев

Когда мы устанавливаем новый процессорный кулер на материнскую плату, то ощущаем почти полную тишину, за исключением шума воздуха, загребаемого лопастями вентилятора. Но по истечении определенного времени, как правило, не очень большого, шум кулера начинает заметно возрастать, и к шуму воздуха добавляются еще шумы, издаваемые этим же кулером. Обычно это монотонный, особенно уловимый в тишине «гул» (виды шумов бывают различные), который постепенно начинает действовать на наш слуховой аппарат.

Всем известно, что системный блок, это любимое место пыли, проникаемой сквозь вентиляционные щели корпуса. Пыль оседает слоями и буквально прилипает ко всему, что находится внутри корпуса, не исключение составляет и кулер. Пыль собирается как на самих лопастях, так и под ними, между радиатором и собственно вентилятором, забиваясь между алюминиевыми ребрами. Но не только пыль является причиной увеличения шума. Большинство вентиляторов охлаждения, состоят из вала, на который крепится крыльчатка (лопасти), и втулки, внутри которой крутится этот вал. Часто причиной увеличения шума является износ втулки, либо высыхание смазки между валом и втулкой. В целях профилактики желательно хотя бы два раза в год, тщательно пылесосить внутри системника, чистить и смазывать кулер. По времени, чтобы разобрать, почистить и смазать кулер, уходит примерно пол часа, зато польза от этой процедуры явно ощутимая, и не только в плане уменьшения шумов.

На небольшом примере, покажем, как устроен и как разобрать самый обычный кулер. Принцип работы подобных кулеров у всех одинаковый. Для начала снимем стенку корпуса системника и открутим четыре крепежных винта (варианты крепления к материнке могут быть разные), которые прижимают вентилятор с радиатором к процессору, перед этим не забудем отсоединить провода от разъема питания – CPU FAN.

Крепежные винты кулера

Далее нам необходимо снять стопорные кольца, которые находятся на крепежных винтах, для того чтобы можно было вытащить винты и отделить вентилятор от радиатора. На данном этапе, с помощью пылесоса и кисточки, лучше сразу избавится от всей пыли, находящейся на кулере.

Снимаем стопорные кольца

Отделив вентилятор от радиатора, аккуратно снимаем небольшую круглую наклейку с обратной стороны, под которой находится резиновая заглушка. Заглушка выполняет роль защиты от проникновения пыли во внутрь втулки. В некоторых моделях такой заглушки может и не быть, и там достаточно снять наклейку, чтобы добраться до пластиковой стопорной шайбы. Заглушку можно поддеть кончиком скальпеля и она легко вытащится.

Наклейка на кулере со стороны радиатора

Снимаем наклейку и вытаскиваем резиновую заглушку

Аккуратно снимаем пластиковую стопорную шайбу, которая удерживает вал с лопастями. Чтобы снять эту шайбу, надо взяться тонким пинцетом ближе к прорези и потянуть один конец немного вверх и в сторону. Для того чтобы она не «улетела» и нам не пришлось потом ее искать, лучше прикрыть шайбу салфеткой или рукой при снятии. Перед снятием шайбы можно протереть ее, убрав старую смазку, уменьшив тем самым скольжение при захвате шайбы пинцетом.

Вытаскиваем пластиковую стопорную шайбу

В момент вытаскивания вала с лопастями, следим за тем, чтобы не повредить своего рода сальники – небольшие резиновые уплотнительные кольца, которые обжимают вал. Предназначение этих резиновых колец заключается в удержании смазки внутри втулки, и если мы случайно порвем их или потеряем, то смазочный материал просто не будет удерживаться внутри.

Резиновое кольцо удерживающее от протекания

В качестве смазочного материала мы использовали силиконовое масло (многоцелевая нейтральная смазка) производства г.Москва, сайт – http://www.pripoi.ru. Для того чтобы смазать, не нужно заливать внутрь половину флакона – как говорится «от души», достаточно двух – трех капель. На фото ниже мы показали стрелками места нанесения смазки. После того как мы все сделали, собираем кулер в обратном порядке и устанавливаем на материнскую плату. Перед установкой не забываем смазать теплоотводящей пастой место соприкосновение алюминиевого радиатора с процессором, если это необходимо.

Места нанесения смазки

В результате проделанной профилактики мы добились вполне ощутимых результатов. Таким образом можно смазать все кулеры, установленные внутри системного блока, и блока питания компьютера. Кстати внутри втулки мы не обнаружили следы заводской смазки, небольшие излишки были лишь на поверхности корпуса статора, да и то уже практически подсохшие. Надеемся, данный материал поможет и пригодится вам.

Источник

Стопорные кольца с усиками — это зло

Не знаю, может уже описывалась данная проблема,поиском не нашлось. Мне попалась впервые. Вкратце , что произошло.. Поршневая на момент разбора проехала примерно 10 тысяч. Последние 3-4 тысячи мотор дымил при добавлении газа, после торможения двигателем. Дымил по началу не много, но в конце концов дым повалил как с самовара.. Вскрытие показало..

Какое то время размышлял, как решить проблему. Когда то я использовал фторопластовые грибки — пробки. Накатал достаточно много, более 10 тысяч и проблем с ними замечено не было. Поиском нашёл тему с описанием проблемы скукоживания подобных пробок. Вероятней всего в этом случае материал был другой.

Сейчас решил сделать по другому. Кстати, кто захочет переделать подобным образом — пальцы в данном случае желательно использовать без фасок, с плоскими торцами.

p.s. Сегодня вскрывали мотор Sachs MadAss 125 ( китайская копия мотора Honda Super Cub ) и обнаружили вот такой коктейль..Не понятно, зачем они усик оставили, если уже пропилен паз для выемки стопора? Китайцы одним словом…

Съемники стопорных колец для снимания и установки

Кольцевое стопорное крепление повсеместно используются на конструкторском уровне и изготовлении самых разных механизмов. Они ограничивают или блокируют осевое перемещение валов, штоков и подшипников. Кольцо делается из упругой пружинной стали. Оно имеет неширокий разрез, рядом с которым становится шире в округловатые площадки. В самом центре данных площадок учтены отверстия для губок съемника стопорных колец. В корпусе детали, обойме или в самом валу протачивается неширокий паз, в него заводится кольцо в сжатом состоянии, когда площадки сведены вместе вставленными в отверстия губками съемника и просвет фактически отсутствует. Из-за упругой деформации кольца длина его окружности уменьшается, и оно свободно проходит в паз. После того, как губки разжимаются, крепление под воздействием сил упругости возвращается в начальную форму, и плотно крепится в паз, выполняя зажим стопорного кольца. Это выполняет невозможным осевое перемещение закрепляемой детали- при приложении к ней осевых усилий кольцевое стопорное крепление, упираясь в паз, пресекает движение.

Кольца могут быть наружные, надеваемые на цилиндрическую деталь с наружной стороны, и внутренние, вставляемые в паз, отфрезерованный или проточенный во поверхности внутри цилиндрического отверстия, глухого или сквозного. Отличаются и съемники, предназначающиеся для таких колец. Наружные имеют маленькие размеры, а для внутренних применяются щипцы для стопорных колец с удлинеными губками

Если внешнее кольцевое крепление еще можно поставить и снять с применение подручных средств, то для внутреннего, да еще и находящегося в определенном углублении, съемник- это только одна возможность для внимательного монтажа и демонтажа колец без риска ранить пальцы или сломать деталь.

В быту съемники стопорных кольцевых креплений из-за сходства во внешности иногда называют клещами, круглогубцами или плоскогубцами. Технически это нетактично, потому как по типу инструмента они относятся к щипцам.

Съемники относятся к точному инструменту, они должны держать большие непродолжительные нагрузки. По этому делают их из очень прочной инструментальной стали. Часто для экономии веса и снижения цены из очень прочных сплавов выполняют только губки, испытывающие самые большие нагрузки. Производители рекомендуют большой выбор съемников для различных типоразмеров колец. Некоторые укомплектовывают наборы из нескольких съемников для наиболее распространенных размеров, прочие пошли по пути выпуска многофункциональных съемников. В набор данного устройства входит несколько пар сменяемых губок, которые можно быстро переставливать если для этого есть необходимость.

Если инструмент покупается для разовых работ, нет смысла бежать за брендом, одно-два крепления дешевая продукция из Китая снимет даже лучше, чем известная. Однако если оснастка приобретается для непрерывной работы, к примеру, в автомобильный сервис, то, несомненно, имеет смысл сделать остановку на продукции популярной марки. Подобные изготовители применяют самые новые технологии и инженерные решения, их продукция оборудуется дополнительными функциями, облегчающими работу и повышающими ее безопасность.

Они используют винтообразные шарниры, разрешающие обеспечить исключительно плавный и ровных ход рукоятей. Специализированная форма поверхностей для работы исключает соскакивание кольца. Ограничительный винт дает способность регулировать диапазон хода губок, предотвращая лишнее растяжение или сжатие материала кольца, могущее привести к его неисправности. Механизм разъемной блокировки позволяет закрепить стопорное крепление в растянутом состоянии, экономит энергию работника и дает возможность точнее и быстрее завести кольцо к посадочному месту. Эргономичные рукояти не травмируют руки и уменьшают утомляемость работника, он может хорошо работать целую смену.

Замена бендикса

Независимо от того, собираетесь Вы заменить бендикс или перебрать, сначала его придется снять со стартера. Существуют два типа стартеров:

1. С «клювом», где передняя опора вала стартера выполнена в его корпусе.
2. И без «клюва», где передняя опорная втулка стартера стоит в картере.

Наиболее распространены механизмы первого типа, «бесклювые» знакомы по ВАЗ «восьмого» семейства.

Так как поменять бендикс на стартере можно, только сняв сам стартер, вначале отключается «масса» аккумулятора, а со стартера снимаются силовой кабель и провод управления втягивающим реле. Открутив крепления стартера к картеру, вытаскиваем его наружу.

Читать дальше: Положение рук на руле и характер

Независимо от конструкции стартера сначала снимается втягивающее реле, так как его вилка в дальнейшем мешает. Откручиваем гайку на клемме питания обмотки стартера, снимаем клемму, затем выворачиваем винты, соединяющие втягивающее с корпусом. Вынимаем обмотку реле, после чего сердечник легко расцепить с вилкой бендикса.

Затем разбираем стартер. Вывернув продольные стяжные болты крышек, снимаем «клюв» или переднюю крышку стартера. После этого можно легко снять вилку с бендикса и вытянуть ротор на себя.

На роторе установлена упорная втулка, ограничивающая ход бендикса. Перед тем как снять бендикс со стартера, надо спрессовать эту втулку. В гаражных условиях используется рожковый ключ, заходящий зевом на вал ротора, но упирающийся губками во втулку. Крепко зафиксировав ключ в тисках, упираем в его губки упорную втулку и наносим резкий удар по торцу вала через выколотку из прочного дерева, меди или алюминия, чтобы не повредить сам вал. После этого стопорное кольцо, установленное внутри втулки, соскакивает с канавки и освобождает ее. Сняв втулку, стяните и стопорное кольцо с вала, поддев тонкой отверткой.

После этого вытаскиваем бендикс в сборе. Установка бендикса идет в обратном порядке, и основные затруднения вызывает напрессовка упорной втулки обратно. Нужно учесть, что она несимметрична – с одной стороны есть широкая фаска, которая облегчает заход на стопорное кольцо. При снятии втулки стопорное кольцо деформируется, его нужно обязательно выправить перед сборкой. Упорную втулку нужно осаживать на стопорное кольцо без перекоса, иначе край может быть выдавлен из канавки на роторе, кольцо согнется и не даст напрессовать упорную втулку на место.

Ещё кое-что полезное для Вас:

Войти

Уже зарегистрированы? Войдите здесь.

Сейчас на странице 0 пользователей

Нет пользователей, просматривающих эту страницу.

• DIN 6798 Шайба стопорная зубчатая. Форма J
• DIN 6797 Шайба стопорная упругая. Форма I (J)

Шайба стопорная с внутренними зубьями ГОСТ 10462-81 достаточно широко применяется в тех производствах, где обычная шайба по тем или иным причинам не сможет удовлетворить все потребности. Однако данный элемент крепежа существенно влияет на соединения, в которых участвует. Шайба зубчатая ГОСТ 10462-81 используется в промышленности, в строительной сфере, а также в мебельном производстве.

Говоря о возможных вариантах аналогов* шайбы ГОСТ 10462-81 нельзя не упомянуть о немецком стандарте DIN 6798. Данный элемент крепежа частично соответствует рассматриваемому стандарту ГОСТ 10462-81. Одно из его исполнений – DIN 6798 форма J, обладает внутренними зубцами. Также, как и шайба, выполненная по стандарту DIN 6797. Тем не менее, полагаться на полную взаимозаменяемость не рекомендуется, так как российские и немецкие стандарты все же отличаются друг от друга.

Номинальный диаметр резьбы крепежной детали	d	D	D1 не более	s	Н. не менее	Число зубъев
Номин.	HI4	Номин.	h14
2	2,2	+0,25	5.3	-0.30	4.2	0,2	0.60	6
2,5	2.7	6.3	-0,36	4.9
3	3,2	+0,30	7.0	5.0	0,3	0.90	7
4	4,2	%о	6.5	0,4	1.20
5	5,2	10,0	7.5	0.7	1.75	8
6	6.3	+0.36	12.0	-0.43	9.0	9
8	8.4	14.0	11.0	0.8	2.00	10
10	10,5	+0.43	17.0	13.5	1,0	2.50	11
12	12,5	19.0	-0.52	15.4	1,2	2.75	12
14	14,5	22.0	18.0	1,4	3,2
16	16,5	24.0	20,0	14
IS	18,5	+0.52	27.0	22,5	1,7	3,75
20	21,0	30.0	24,8
22	23.0	32.0	-0,62	28.0	16
24	25.0	36.0	32,0

Снятие стопорных колец

Снятие стопорных разрезных шайб проводится двумя основными методами:

• С частичной разборкой основного механизма. При этом узел, содержащий кольцо, демонтируется. Он фиксируется в тисках или другом зажимном приспособлении на рабочем столе, и снимать деталь можно в удобных условиях теплой и хорошо освещенной мастерской.
• Без частичной разборки. Удел, подлежащий ремонту, не демонтируется, его разборка и замена деталей происходит в менее удобных условиях, зачатую на открытом воздухе.

И в том, и в другом случае снять стопорную деталь лучше с использованием специальных съемников, соответствующих типу и размеру стопорного крепления.

Читать также: Рассверливание отверстий в металле

Если же их по каким- либо причинам нет под рукой, умельцы приспосабливают тот или иной универсальный инструмент или дорабатывают его, изготавливая съемник своими руками. Такой подход может быть оправдан, если требуется срочно снять одно или два кольца. При больших объемах работ съемники заводского производства демонстрируют свое превосходство по целому ряду признаков:

• прочность;
• надежность;
• удобство и скорость работы;
• безопасность.

Опытные мастера сформулировали ряд рекомендаций, как снять стопорную шайбу со ступичного подшипника передней подвески:

1. Стойка снимается с автомобиля и зажимается в тиски.
2. Молотком выбивается ступица.
3. Легкими постукиваниями малого молотка по бортику внутреннего стопорного кольца ослабляется его контакт с пазом.
4. Далее подходящим по типу и размеру кольцесъемником нужно снять кольцевое крепление. При отсутствии штатного инструмента некоторые умельцы ухитряются снять стопор двумя тонкими отвертками.
5. После выпрессовки и замены подшипника нужно проверить его положение: передний торец должен быть на уровне дальней стенки паза для установки стопорной детали.
6. Съемником сжимается кольцо и подносится к пазу. После совмещения по всему периметру рукоятки понемногу ослабляются, и деталь встает на место.

Рекомендации, как снять задний ступичный подшипник, и его стопорное кольцо, выглядят следующим образом:

Снять колесо и тормозной барабан

Плоской отверткой осторожно поддеть и снять сальник. Кольцо снять с внутреннего диаметра подходящим по размеру и типу съемником

Снять внутреннюю обойму подшипника

Выбить внешнюю обойму легкими постукиваниями по бородку и снять ее

Снять внутреннюю обойму подшипника. Выбить внешнюю обойму легкими постукиваниями по бородку и снять ее.

После смазки или замены подшипника собрать узел в обратном порядке.

Характеристики съемников стопорных колец

Для того, чтобы смотреть во всем разнообразии моделей кольце съемников, предлагаемых отечественными и заграничными изготовителями, желательно знать важные параметры, характеризующие данные устройства. К ним относится:

• Длина губок. Такой параметр определяет способность съемника работать с креплениями, находящимися в впадинах и прочих сложнодоступных местах. Необходимо не забывать, что с удлинением губок, по закону рычага, уменьшается усилие сжатия (при равном усилии на рукоятках)
• Длина рукояток. Оказывает влияние на удобство использования и на максимальное усилие сжатия или разведения ушек.
• Форма наконечников. Применяются как прямые, так и загнутые под определенным углом (от 0 до 90°). Прямые дают возможность развивать большее усилие, загнутые удобнее во время работы в впадинах.
• Диаметр наконечников. Должен быть если есть возможность ближе к диаметру отверстий в ушках. Очень толстый наконечник просто не пройдёт в отверстие, а очень тонкий скорее всего не выдержит нагрузки и поломаться. Более того с тонких наконечников кольцо может соскользнуть.
• Обратный отгиб наконечников. Применяется на внешних съемниках, для разжимания ушек. Отгиб увеличивает надежность удержания кольца.

Такие характеристики съемников для стопорных колец актуальны для классических конструкций. На рынке предлагаются многофункциональные съемники. У них наконечники губок сделаны снимающимися, их можно быстро снять и поменять на иную, намного лучшую к такому случаю пару. Селектором переключаются режимы разжатие/сжатие, дополнительный шарнир дает возможность менять наклонный угол губок от 0 до 90°.

Многие модели снабжены ограничителем усилия. Это дает возможность настраивать максимальное усилие разжатия или сжатия, не давая повредить тонкие кольца.

Во время использования многофункциональных съемников нужно быть внимательным при подборе наконечников. Допускается применять лишь те наконечники, которые сделаны тем же производителем либо указаны им в качестве совместимых.

Решительно недопустимо совместное применение наконечников из различных пар, выделяющихся по длине, наклонному углу или обратному изгибу. Это приведет к повреждению устройства. Другое неприятно последствие- деталь крепежа может сорваться с губок и отправиться в сумасбродный полет. Потому как металл при сжатии или разжатии запасает очень много энергии, возможно повреждение оборудования мастерской или нанесение серьезные травмы людям.

Во время работы с кольцевыми креплениями и съемниками в первую очередь применение средств индивидуальной защиты — небьющихся рабочих очков (лицевого щитка) и защитных перчаток.
