Ремонт сцепления: нюансы процесса
Stihl MS 180 – инструмент надежный и неприхотливый, но иногда требующий ремонта, как и любая техника. В этой статье рассмотрим, как происходит разборка бензопилы штиль мс 180, которая необходима в случае капитального ремонта двигателя.
Сейчас читают: Высоторез аккумуляторный Greenworks 2 в 1 кусторез-сучкорез 40V без АКБ и ЗУ
Всем доброго времени суток!Давно не писал ни чего в блог, то занят был (работа и дача (дом в деревне) да ещё затеял разобрать сарай и построить баньку), но вот и повод появился — бензопила штиль пилила и заглохла… Правда потому, что я её забыл заправить, но лёгких путей не ищем — открыл посмотреть воздушный фильтр, а там грязи и после прочистки пила не заводилась… Думал может что в карбюратор попало — надо разбирать… Ну вот думалось, что бак полный я же цепь подтянул и масло для цепочки заправил…
Полный размер
Полный размер
штиль пока работает исправно
Что то я немного отклонился от темы…Погнали разбирать. Прежде чем снимать боковую крышку с зажигания, снимаем крышки с топливного бочка и масляного.
Полный размер
снимаем крышки с бачков
Полный размер
снятие катушки зажигания
Полный размер
открутив три самореза снимаем крышку зажигания
Далее следует демонтаж воздухозаборника и карбюратора
Полный размер
открутив две гайки снимаем воздухозаборник
Полный размер
Затем снимаем топливный бачёк шланг был снят при демонтаже карбюратора.Далее следует снять вал (назову его вал включения и выключения бензопилы (так как не знаю правильного названия)) с одной стороны вынимается в верх, затем вытаскиваем другой конец в сторону.
Полный размер
снимаем топливный бачёк.
После следует снять глушитель, также отвернув две гайки, забыл сделать фото.
Можно уже приступать к демонтажу ручек которые как бы держат всю конструкцию, а для этого нужно отвёрткой снять три заглушки
Полный размер
Полный размер
разбираем сцепление
Для того, что бы продолжить снимать сцепление нужно отвернуть гайку, а для этого необходимо застопорить коленвал.Я поступил следующим образом — Отвернул свечу и в это отверстие засунул шнурок с узелками предварительно крутя ротор и смотрел в снятое с глушителя отверстие, что бы поршень встал в нижнюю мёртвую точку
Полный размер
Полный размер
можно вставлять шнурок
Полный размер
стопорим коленвал
вот можно откручивать гайку — Гайку сцепления следует отворачивать в направлении как показано на фото — Там ещё будет пара нехитрых деталей (игольчатый подшипник, какая то крышечка и пластмассовая втулка с резьбой и стопором — всё вынимается легко.
Полный размер
То же самое проделываем с гайкой ротора
Ротор следует аккуратненько сбить с вала, а на валу и самом роторе есть пазы (про них нужно не забывать при сборке)
Вот почти и всё, остаётся только вынуть движок из пластмассового корпуса, отсоединив резинки на корпусе с впускным отверстием на цилиндре. В завершение ещё одно фото для тех, кто задумал снять коленвал с поршнем
Полный размер
Отвернув эти четыре болта вынимаем коленвал с поршнем
А мне это не к чему, так как я собираюсь просто всё вычистить и привести в порядок.Всё всем добра и бабла!
Первый запуск и дальнейшее обслуживание
Бензопила Champion 240 поступает в магазины в уже собранном виде, за исключением пильной части, её необходимо установить самостоятельно. Придерживаясь инструкции по сборке, выполнить эту задачу можно самостоятельно.
При первом запуске двигателя топливный бак необходимо заправить в соотношении 1:25 масла к бензину. При дальнейшем использовании пилу нужно заправлять смесью 1:50.
При использовании в дальнейшем необходимо периодически проверять натяжение цепи. Как правило, это действие выполняется при каждой дозаправке и перед началом работы. Системы автоматической подачи топлива и экстренной остановки цепи также требуют регулярной проверки на исправность. Использовать пилу при выходе из строя какой-либо из систем запрещено.
Зубчатый упор продается в комплекте с бензопилой Чемпион, его необходимо установить самостоятельно. Упор улучшает сцепление со стволом дерева при резке.
Для этого необходимо отвинтить крепежные гайки и снять защитный кожух, затем надеть цепь на пильную шину, чтобы режущие кромки были направлены по ходу движения цепи. Установить шину, надеть цепь на ведущую звездочку и установить металлический зубчатый упор. В конце необходимо провести регулировку натяжения цепи.
Карбюратор Champion 240
В каких случаях требуется замена?
Чаще всего снимают для замены в случае износа зубцов ведущей шестерни и стенок.
Другие случаи, когда требуется снятие всей корзины:
- сцепление не выключается, зазор между центробежным механизмом и внешней крышкой забит опилками и грязью вперемешку с маслом, цепь крутится на холостых оборотах, прочистить без съема не удаётся.
- изношены, стерты или сломались и требуют замены детали (пружины, сегменты) или вся корзина.
- сцепление заклинило по разным причинам (посторонние предметы, грязь, поломка деталей, разрушение или изменение положения пружин).
- при полной разборке двигателя.
Видео: Как Собрать Сцепление На Китайской Бензопиле
Как изменить
Чтобы заменить этот механизм, удалите старое сцепление. Во время ремонтных работ пила должна быть прочно закреплена на нескользкой поверхности с помощью специальных приспособлений.
При снятии и установке сцепления рекомендуется учитывать следующие детали:
- В некоторых модификациях инструмента шайба расположена между соединительным устройством и коробкой передач. Поэтому по окончании ремонта этот элемент необходимо заменить.
- Некоторые масляные провода имеют специальную пружину. Он установлен между звездочкой и приводом масляного насоса. Он также должен быть правильно установлен после замены механизма сцепления.
Как убрать

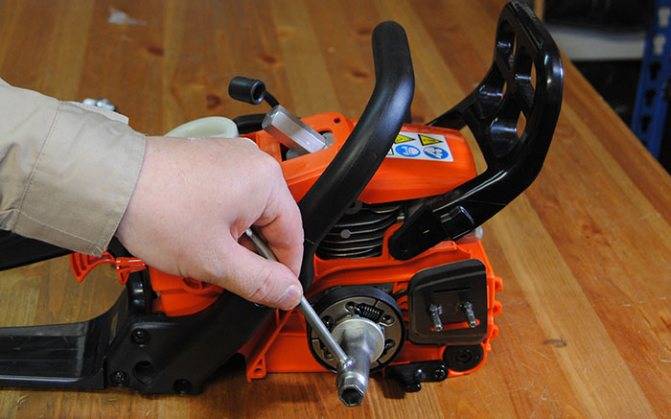

Для того чтобы снять и разобрать сцепление, необходимо установить бензопилу на плоскую нескользкую поверхность и закрепить ее фиксирующими элементами.
Сначала нужно открутить пильную цепь и штангу с помощью универсального ключа. Затем вы можете снять крышку с элемента воздушного фильтра. Затем снимите свечи зажигания и заблокируйте часть поршня в главном цилиндре.
Затем установите соответствующий съемник и открутите сцепление.
После действия снимите барабан сцепления с бензопилы и сцепления. Наконец, вы можете выполнить внешний осмотр системы на наличие повреждений и дефектов и, при необходимости, заменить неисправные детали новыми.
Как собирать
Чтобы собрать механизм назад, необходимо заменить муфту и закрепить ее специальной ручкой. В этот момент двигатель пилы должен быть отключен.
Затем можно заменить пружинное устройство, барабанный механизм и звездочки.
Все детали должны быть надежно закреплены с помощью креплений.
Затем вы можете установить механизм сцепления обратно в корпус инструмента, снять коленчатый вал со стопора, установить механизмы фильтра, дроссельную заслонку и шагнуть вместе с цепью на месте.
Замена маслонасоса на примере китайской пилы Партнер
Масляный насос является достаточно надежным элементом бензопилы. Однако в процессе эксплуатации могут возникать неисправности, устранение которых требует его замены. Например, для демонтажа масляного насоса на бензопиле «Партнер» необходимо выполнить следующие действия:
- Открутить болты, фиксирующие крышку картера;
- Снять крышку;
- Отведя пильную цепь в сторону демонтировать шину;
- Убрать пильную цепь;
- Снять кожух воздушного фильтра и сам фильтр;
- Удалить свечу зажигания;
- Открутить крышку стартера и демонтировать его. Это необходимо для того, чтобы в процессе проворачивания коленчатого вала двигателя не деформировать зубья храповика и не поломать стартер;
- Проворачивая маховик установить поршень в верхней мертвой точке (непосредственно под отверстием свечи) и завести в него заранее подготовленный матерчатый жгут. Это поможет зафиксировать поршень в одном положении и убережет стенки камеры сгорания от механических повреждений;
- При помощи съемника открутить фиксирующий зажим муфты сцепления. Откручивание необходимо проводить по часовой стрелке. Для этого на некоторых моделях есть выштамповка с указательной стрелкой и надписью «Off»;
- Демонтировать фрикционный элемент, барабан и подшипник сцепления;
- Удалить остатки грязи, образовавшейся в процессе работы;
- При помощи отвертки отвести фиксатор крышки в сторону и снять ее;
- Открутить винты, фиксирующие насос;
- Аккуратно, поддевая отверткой корпус насоса приподнять его вверх, в сторону и вывести из посадочного гнезда. После этого необходимо отключить подающую и всасывающую магистраль.
Монтаж нового насоса осуществляется в обратной последовательности.
Также рекомендуем посмотреть видео инструкцию, автор которого подробно рассказывает и показывает, как заменить маслонасос на бензопиле Партнер.
Алгоритм самостоятельной замены барабана сцепления со звездочкой
Конструкция ее венца определяет такой важный параметр, как выбор цепи по шагу.
- Установка новой детали на изношенную звездочку снижает плавность ее хода, форсирует износ, инициирует риски ее обрыва и создания травмоопасной ситуации.
- Также имеет место увеличение эксплуатационных нагрузок на двигатель и элементы кинематики инструмента.
- Аналогичный процесс имеет место при установке на шину старых растянутых цепей, диаметр которых подгоняется под размер шины удалением части звеньев.
Специалисты также не советуют произвольно менять размеры звездочек. Эксперимент может отрицательно сказаться на ресурсе двигателя и кинематике инструмента в целом.
Безопасность распиловочных работ разных степеней сложности обеспечивается эффективной работой тормоза аварийной остановки и устройствами, блокирующими разлет концов цепи при случайном обрыве. В любом варианте — самая надежная профилактика нештатных ситуаций, поддержание бензопилы в исправном техническом состоянии.
Центробежное сцепление бензопилы
Разбираем сцепление:
- Включаем тормоз остановки цепи, снимаем защитную крышку и демонтируем пильную гарнитуру;
- Удаляем грязь, опилки, засохшую смазку, если таковые имеются;
- Снимаем воздушный фильтр и насвечник;
- При помощи свечного ключа вывинчиваем свечу;
- Вращая коленвал, подводим поршень к верхней точке, затем отводим на 6-9 мм;
- Веревкой, диаметром 7-8 мм, стопорим поршень в верхнем положении;
- Специальным ключом-съемником откручиваем гайку на сцеплении.
Снятие гайки сцепления
- Снимаем крышку и ведущую звездочку. Диагностируем неисправности и оцениваем износ деталей. Оцениваем состояние игольчатого подшипника;
- При необходимости проводим замену деталей на новые (чаще всего в этом нуждается ведущая звездочка);
Монтаж системы сцепления бензопилы проводится в обратном порядке, однако при этом следует обращать внимание на некоторые особенности. Кроме основных правил работы, рассказанных в предыдущем разделе, стоит помнить о некоторых нюансах при замене сцепления. Используйте только оригинальные детали производителя – это залог долгой и продуктивной работы инструмента
Резьба сцепления на всех бензопилах любого производителя всегда левая. Перед снятием муфты тщательно удалите с инструмента всю грязь и пыль, чтобы она не попала внутрь
Используйте только оригинальные детали производителя – это залог долгой и продуктивной работы инструмента. Резьба сцепления на всех бензопилах любого производителя всегда левая. Перед снятием муфты тщательно удалите с инструмента всю грязь и пыль, чтобы она не попала внутрь
Кроме основных правил работы, рассказанных в предыдущем разделе, стоит помнить о некоторых нюансах при замене сцепления. Используйте только оригинальные детали производителя – это залог долгой и продуктивной работы инструмента. Резьба сцепления на всех бензопилах любого производителя всегда левая. Перед снятием муфты тщательно удалите с инструмента всю грязь и пыль, чтобы она не попала внутрь.
Ведущая звездочка для бензопилы любой мощностной категории производится из специальной стали, обрабатывается по особой технологии, поэтому ремонт детали наплавлением дуговой сваркой и последующим фрезерованием не возможен.
Цена самой детали в несколько раз меньше стоимости ее замены в сервисных структурах.
- Преимущества самостоятельного ремонта приводного устройства в меньших затратах средств и времени.
- При наличии соответствующего инструмента с работой можно управиться за достаточно непродолжительный временной интервал.
Технология замены ведущей звездочки предусматривает выполнение всего объема работы в заданной последовательности:
- демонтаж гарнитуры и воздушного фильтра;
- установка в свечное отверстие фиксатора поршня;
- муфта сцепления и выполненный заодно с барабаном зубчатый привод снимаются посредством съемника, открутить звездочку можно только по часовой стрелке.
Дополнительно: Цепь продольная для бензопилы
При выявлении большого износа сепаратора, поломок пружин центробежного механизма и кулачков рекомендуется заменить весь комплект.
Если состояние снятых деталей не вызывает сомнений, весь механизм собирается в обратной последовательности. Для надежной фиксации сцепления на коленчатом валу достаточно вывернуть стопор поршня, вытянуть шнур штатного стартера и вернуть его в исходное положение.
Следует предостеречь самодеятельных мастеров от упрощения требований ремонтной технологии и экономии средств на установке относительно дешевых китайских комплектующих.
Снятие сцепления на бензопилах Штиль и Долмар
Наверняка вы замечали, что бензопилы могут иметь разные конструкции передаточных устройств. Выше приведена инструкция по снятию муфты с барабаном, на котором звездочка находится с внутренней стороны. Такое устройство имеется большинстве бензопил, но только не на инструментах марки Stihl. Бензопилы известного производителя оснащаются барабаном, который имеет звездочку с наружной стороны. Выглядит это следующим образом, как показано на фото ниже.
Другое расположение звездочки вовсе не означает, что инструмент оснащен иным механизмом сцепления. Однако это говорит о том, что принцип снятия сцепления отличается от вышеописанной инструкции. Поэтому выясним, как снять муфту на бензопилах Stihl, Dolmar и другие, на которых звездочка находится с наружной стороны.
- Для начала необходимо также снять кожух и шину, чтобы обеспечить доступ к муфте
- Выкрутить свечу и застопорить поршень при помощи специального ключа или шнура
- Далее приступаем к снятию звездочки и барабана. Для этого отверткой нужно поддеть стопорное кольцо, и извлечь его
- Демонтируется барабан с подшипником
- Используя ключ на «19» (идущий в комплекте с инструментом) необходимо выкрутить гайку с левой резьбой, соединенную с механизмом. Откручивать необходимо в направлении по часовой стрелке
- После этого можно выполнить соответствующий ремонт или замену детали
Установка новой или отремонтированной детали выполняется в порядке обратном снятию. Процедура практически идентичная с первым вариантом, за исключением некоторых особенностей. Если необходимо заменить только барабан или звездочку, то при этом демонтировать муфту не понадобится, в отличие от варианта с внутренним расположение звезды.
Это интересно!Если осуществляется замена барабана, то рекомендуется также поменять сам механизм сцепления. Если барабан меняется по причине его перегрева, то высока вероятность того, что механизм также имеет свойства повреждения от воздействия высокой температуры.
Снятие сцепления с бензопилы Partner P340S
Снятие сцепления с бензопилы Partner P340S.
Муфта сцепления бензопилы закрывает звездочку.
В первую очередь необходимо отметить, что при покупке запчастей для бензопилы необходимо строго соблюсти тип барабана либо пользоваться консультацией спеца, если идет речь о ее модернизации. Обычно, при одновременной подмене барабана и пильной цепи заменяются и подшипники барабана.
Тут следует получать особый ремонтный набор, в каком предвидено наличие и ведущей звездочки, и подшипника. Как снять сцепление на бензопиле: штиль,. Потом следует приготовить инструмент и детали, которые потребуются для проведения работ:
- универсальный ключ, продающийся в комплекте с бензопилой;
- стопор поршня механизма (в стандартных вариантах бывает пластмассовый либо железный);
- съемник центробежного механизма либо сцепления (выбирается зависимо от модели бензопилы).
При проведении операции производятся последующие деяния:
Схема местопребывания звездочки бензопилы.
Поначалу снимается гарнитура пилы, гайки крышки шины откручиваются с помощью универсального ключа. Крышка снимается, вынимается шина и цепь. После чего снимается воздушный фильтр. Универсальным ключом выворачивается свеча пилы. Заместо нее вставляется приготовленный стопор поршня, который позволить зафиксировать положение поршня в цилиндре. Съемник сцепления устанавливается в разъем универсального ключа. Потом с помощью получившегося устройства выворачивается муфта сцепления. Все деяния нужно проводить по часовой стрелке. Муфта сцепления удаляется, освобождая подход к внутренним деталям. Как снять и заменить сцепление и ее натяжение на бензопиле. Как снять сцепление чтобы снять сцепление на бензопиле, на штиль о36.против. Сейчас можно снять звездочку (барабан сцепления). Зависимо от вида барабана проводится его осмотр либо проверка венца. Как снять сцепление бензопилы. 1. Как снять звездочку, сцепление и маховик на бензопиле. Чтобы снять сцепление на бензопиле, (ремонт китайской. Звездочка либо венец изменяются на новые. При установке новых деталей нужно кропотливо проверить состояние сепаратора сцепления

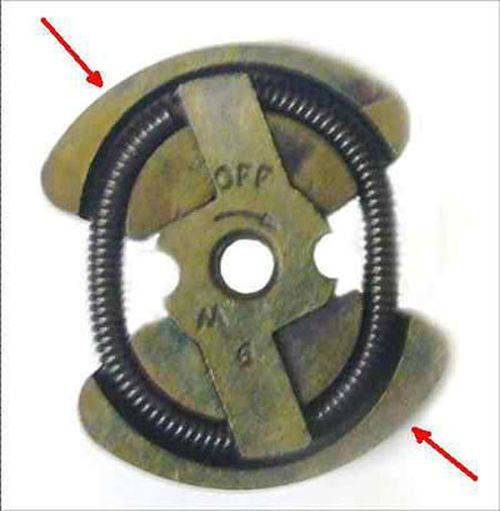

Повышенное внимание тут нужно уделить пружинам центробежного механизма и кулачкам. При выявлении сильного износа эти детали также нуждаются в неотклонимой подмене
Если состояние частей не вызывает приреканий, все детали бензопилы собираются в оборотной последовательности
Сначала выворачивается стопор поршня, растягивается шнур стартера, потом стопор вкручивается вновь. Такие сложные деяния позволяют зажать центробежный механизм бензопилы на коленчатом валу. С помощью универсального штатного ключа сцепление зажимается против часовой стрелки, другими словами против вращения цепи. После чего все узлы и детали могут удачно прикручиваться на свои прежние места.
Для того чтоб поменять звездочку на бензопиле, вся работа должна производиться аккуратненько и осторожно. Без наличия особых приспособлений ремонтные работы могут окончиться неудачей: может сломаться не только лишь звезда либо центробежный механизм, да и пильная цепь. Без наличия особых приспособлений ремонтные работы могут окончиться неудачей: может сломаться не только лишь звезда либо центробежный механизм, да и пильная цепь
Без наличия особых приспособлений ремонтные работы могут окончиться неудачей: может сломаться не только лишь звезда либо центробежный механизм, да и пильная цепь.
Как видно из представленной инфы, вопрос о том, как снять звездочку с пилы, может быть удачно решен и своими силами
Один раз проведенная операция дозволит производить ее вновь и вновь, как в этом появится надобность, а внимание и аккуратность будут залогом хорошо выполненной работы
Ремонт сцепления: нюансы процесса
Stihl MS 180 – инструмент надежный и неприхотливый, но иногда требующий ремонта, как и любая техника. В этой статье рассмотрим, как происходит разборка бензопилы штиль мс 180, которая необходима в случае капитального ремонта двигателя.
Сейчас читают: Высоторез аккумуляторный Greenworks 2 в 1 кусторез-сучкорез 40V без АКБ и ЗУ
Всем доброго времени суток!Давно не писал ни чего в блог, то занят был (работа и дача (дом в деревне) да ещё затеял разобрать сарай и построить баньку), но вот и повод появился — бензопила штиль пилила и заглохла… Правда потому, что я её забыл заправить, но лёгких путей не ищем — открыл посмотреть воздушный фильтр, а там грязи и после прочистки пила не заводилась… Думал может что в карбюратор попало — надо разбирать… Ну вот думалось, что бак полный я же цепь подтянул и масло для цепочки заправил…
Полный размер
Полный размер
штиль пока работает исправно
Что то я немного отклонился от темы…Погнали разбирать. Прежде чем снимать боковую крышку с зажигания, снимаем крышки с топливного бочка и масляного.
Полный размер
снимаем крышки с бачков
Полный размер
снятие катушки зажигания
Полный размер
открутив три самореза снимаем крышку зажигания
Далее следует демонтаж воздухозаборника и карбюратора
Полный размер
открутив две гайки снимаем воздухозаборник
Полный размер
Затем снимаем топливный бачёк шланг был снят при демонтаже карбюратора.Далее следует снять вал (назову его вал включения и выключения бензопилы (так как не знаю правильного названия)) с одной стороны вынимается в верх, затем вытаскиваем другой конец в сторону.
Полный размер
снимаем топливный бачёк.
После следует снять глушитель, также отвернув две гайки, забыл сделать фото.
Можно уже приступать к демонтажу ручек которые как бы держат всю конструкцию, а для этого нужно отвёрткой снять три заглушки
Полный размер
Полный размер
разбираем сцепление
Для того, что бы продолжить снимать сцепление нужно отвернуть гайку, а для этого необходимо застопорить коленвал.Я поступил следующим образом — Отвернул свечу и в это отверстие засунул шнурок с узелками предварительно крутя ротор и смотрел в снятое с глушителя отверстие, что бы поршень встал в нижнюю мёртвую точку
Полный размер
Полный размер
можно вставлять шнурок
Полный размер
стопорим коленвал
вот можно откручивать гайку — Гайку сцепления следует отворачивать в направлении как показано на фото — Там ещё будет пара нехитрых деталей (игольчатый подшипник, какая то крышечка и пластмассовая втулка с резьбой и стопором — всё вынимается легко.
Полный размер
То же самое проделываем с гайкой ротора
Ротор следует аккуратненько сбить с вала, а на валу и самом роторе есть пазы (про них нужно не забывать при сборке)
Вот почти и всё, остаётся только вынуть движок из пластмассового корпуса, отсоединив резинки на корпусе с впускным отверстием на цилиндре. В завершение ещё одно фото для тех, кто задумал снять коленвал с поршнем
Полный размер
Отвернув эти четыре болта вынимаем коленвал с поршнем
А мне это не к чему, так как я собираюсь просто всё вычистить и привести в порядок.Всё всем добра и бабла!
Муфта бензопилы
Сцепление устройства для обработки древесины является центробежным и срабатывает автоматически при изменении степени оборотов коленвала двигателя. Если обороты небольшие, то элементы механизма прижимаются к валу. Так вращательное движение не передается звездочке. С увеличением оборотов элементы расходятся и прижимаются к барабану, таким образом заставляя вращаться цепь.
Характерным свойством данного вида устройства является торможение при замедлении цепи. Так получается избежать некоторых поломок. Но все же эта система подвергается огромной нагрузке, поэтому необходимо систематически проводить профилактический осмотр и ремонт.
Как снять
Ведущая звездочка служит в то же время и барабаном. Одной из главных причин поломки этого блока является стачивание зубьев звездочки. В монолитном варианте барабана цепь может прорезать звездочку во время работы. Такой механизм требует замены. В случае, когда на барабане есть сменный венец, его нужно снять и заменить во время обслуживания. После этого барабан может функционировать дальше.
Когда возникает потребность в ремонте нужно обращаться за помощью в сервисный центр, где работают опытные специалисты. Но если такового нет поблизости возникает вопрос – как самостоятельно снять сцепление? Если имеется необходимый набор инструментов, можно без труда осуществить задуманное. Конечно, в моделях разных фирм есть некоторые различия, но схема разборки остается неизменной:
- Сначала снимается крышка тормоза цепи поворотом рычага. Слегка выкручиваются гайки, чтобы ослабить натяжение цепи. После ослабление можно полностью выкрутить гайки и снять крышку;
- Проводится разборка цепи и направляющей шины, а также очистка механизма от загрязнений;
- Свеча головки цилиндра выворачивается и фиксируется поршень. Чтобы это сделать коленвал следует вращать, пока выпускное отверстие не перекроется, а потом в цилиндр помещается отрезок веревки, чтобы застопорить поршень. После завершения работы веревка удаляется из механизма;
- Откручиваются гайки на сцеплении специальным ключом из комплекта. В данном механизме они сделаны с левой резьбой, и это нужно учитывать при демонтаже. После этого механизм разбирается, и все его детали осматриваются на предмет повреждений. Изношенные части нужно снять и заменить на новые.
После проведения ремонта и замены деталей, необходимо провести сборку в обратной последовательности. Более детально процесс разборки представлен на видео.
Чтобы самостоятельно произвести ремонт таких бензопил как Штиль, Хускварна, Партнер, Гудлак, необходимо знать некоторые особенности моделей. Например, на некоторых разновидностях пил установлена шайба (между чашкой ведущей звездочки и двигателем). Во время сборки ее нужно установить на прежнее место. Если в модели предусмотрена специальная пружина, передающая вращение на привод насоса, то крайне важным является ее правильная установка после ремонта. В противном случае устройство может серьезно пострадать. После профилактических и ремонтных работ необходимо проверить, исправно ли работают механизмы.
Как легко и просто снять маховик с бензопилы не имея специального съемника
Маховик насаживается на коленчатый вал достаточно прочно и многие не знают как его можно снять не имея специального съемника. А способ есть и я о нем расскажу. На любой бензопиле для того что бы добраться до маховика необходимо снять стартер. Я буду показывать на примере бензопилы Штиль мс 180.
После снятия стартера выкручиваем свечу и устанавливаем безопасный стопор поршня. Подробнее о нем можно почитать здесь .
Далее, при помощи головки на 13 ослабляем гайку крепления маховика. Совсем скручивать не нужно, достаточно ослабить на несколько оборотов.
Теперь нам понадобится два молотка, либо металлическая болванка в идеале из мягкого металла. Я использую небольшой молоточек без ручки, так на мой взгляд удобнее. Наставляем молоток как показана на фото.
Далее, при помощи второго молотка наносим резкий удар. Как правило, достаточно одного удара и маховик слетает с коленвала. Если с первого раза не получилось можно повторить. За резьбу можно не переживать, т.к. удар передается через гайку, которая накручена практически на все витки.
А вот собственно и причина по которой мне понадобилось снимать маховик. На нем срезало шпонку, видно гайка была затянута не до конца либо ослабла в процессе работы.
В следующих публикациях расскажу подробнее о том почему срезало шпонку и как ведет себя бензопила с подобной неисправностью, поэтому
подписывайтесь на канал, что бы не пропустить и не забывайте оценить публикацию и поделиться ею с друзьями. Источник
Как снять сцепление на бензопиле любой марки
Одной из важнейших деталей любой модели устройства является сцепление. Этот механизм требует постоянного наблюдения за правильностью работы. Периодически его нужно снимать для проверки и необходимого ремонта. Как снять сцепление на бензопиле любой марки правильно и как она устроена разберемся ниже.
Сцепление бензопилы
Как устроена бензопила
Все разновидности агрегатов приводятся в движение бензиновым двигателем внутреннего сгорания. При сборке устанавливаются одноцилиндровые двигатели, в которые заправляется высокооктановый качественный бензин.
Вместо редуктора используется одноступенчатая передача, которая заставляет цепь двигаться. Строение агрегата за счет своей простоты позволяет ему безотказно работать в любых условиях.
Устройство агрегата состоит из таких частей:
- ДВС одноцилиндровый;
- Бензобак;
- Карбюратор;
- Кривошипно шатунный механизм;
- Сцепление;
- Пильная цепь и звездочка, приводящая ее в движение.
Кроме того, имеются такие составляющие:
- Система очищения воздуха, подающегося в карбюратор;
- Механизм зажигания;
- Система глушения выхлопов;
- Система аварийного отключения, срабатывающая в чрезвычайных ситуациях.
На фото можно увидеть разнообразие моделей от производителей Штиль, Хускварна, Партнер, Гудлак.
Как устроен двигатель бензопилы
В устройствах, выпущенных в последнее время, установлен одноцилиндровый двухтактный двигатель карбюраторного типа. Он включает в себя несколько механизмов, которые слаженно работают. Основные составляющие двигателя:
- Маховик;
- Муфта;
- Зажигательный модуль;
- Глушитель;
- Втулка монтажная.
Двигатель, установленный в пиле, работает с частотой 13,5 тыс. оборотов/минуту, и поэтому он требует обработки качественным маслом. Необходим высокий уровень охлаждения системы во время эксплуатации. Двигатель агрегата оснащен системой охлаждения, которая доставляет воздух для охлаждения систем.
Муфта бензопилы
Сцепление устройства для обработки древесины является центробежным и срабатывает автоматически при изменении степени оборотов коленвала двигателя.
Если обороты небольшие, то элементы механизма прижимаются к валу. Так вращательное движение не передается звездочке.
Характерным свойством данного вида устройства является торможение при замедлении цепи. Так получается избежать некоторых поломок. Но все же эта система подвергается огромной нагрузке, поэтому необходимо систематически проводить профилактический осмотр и ремонт.
Как снять
Ведущая звездочка служит в то же время и барабаном. Одной из главных причин поломки этого блока является стачивание зубьев звездочки.
В монолитном варианте барабана цепь может прорезать звездочку во время работы. Такой механизм требует замены.
В случае, когда на барабане есть сменный венец, его нужно снять и заменить во время обслуживания. После этого барабан может функционировать дальше.
Когда возникает потребность в ремонте нужно обращаться за помощью в сервисный центр, где работают опытные специалисты.
Но если такового нет поблизости возникает вопрос – как самостоятельно снять сцепление? Если имеется необходимый набор инструментов, можно без труда осуществить задуманное.
Конечно, в моделях разных фирм есть некоторые различия, но схема разборки остается неизменной:
- Сначала снимается крышка тормоза цепи поворотом рычага. Слегка выкручиваются гайки, чтобы ослабить натяжение цепи. После ослабление можно полностью выкрутить гайки и снять крышку;
- Проводится разборка цепи и направляющей шины, а также очистка механизма от загрязнений;
- Свеча головки цилиндра выворачивается и фиксируется поршень. Чтобы это сделать коленвал следует вращать, пока выпускное отверстие не перекроется, а потом в цилиндр помещается отрезок веревки, чтобы застопорить поршень. После завершения работы веревка удаляется из механизма;
- Откручиваются гайки на сцеплении специальным ключом из комплекта. В данном механизме они сделаны с левой резьбой, и это нужно учитывать при демонтаже. После этого механизм разбирается, и все его детали осматриваются на предмет повреждений. Изношенные части нужно снять и заменить на новые.
Какой понадобиться инструмент?
Бензопила приводится в действие двухтактным бензиновым двигателем внутреннего сгорания, соединённым через систему передачи (редуктор) с пильной цепью. Замкнутая втулочно-роликовая цепь движется по направляющей шине и несёт пильные зубья.
Бензопила имеет механизм автоматического сцепления, работающий по центробежному принципу, благодаря которому на холостых оборотах цепь неподвижна и безопасна.
Современные бензопилы также имеют механизм тормоза, который сразу останавливает цепь при отскоке шины в сторону пильщика, обрыве цепи и других аварийных ситуациях. Именно поэтому, бензопила oleo mac настолько популярна сегодня.
Многие модели бензопилы, особенно изначально предназначенные для использования при валке леса, имеют возможность подключения выносного гидроустройства (так называемого «гидроклина»), которое представляет собой исполнительный гидромеханизм.
Нагнетание рабочей жидкости (масла) в гидромеханизм осуществляется бензопилой.
Широко распространены цепные пилы с электрическим мотором, причем например долбежник (ручной инструмент для выборки глухих узких и глубоких гнезд) бывает только с электроприводом. Вообще, обладая определенным навыком можно сделать из бензопилы множество полезных вещей.
Чтобы легче было снять и разобрать сцепление потребуется следующий инструмент:
- Съемник (идет в комплекте с некоторыми пилами);
- Ключ (также идет в комплекте);
- Плоская отвертка;
- Специальный стопор для поршня или что-нибудь подходящее для этих целей;
- Детали на смену.
